2023年山东省滨州市惠民县中考物理一模试卷(含答案)
展开
这是一份2023年山东省滨州市惠民县中考物理一模试卷(含答案)，共25页。试卷主要包含了0分）等内容，欢迎下载使用。
绝密★启用前
2023年山东省滨州市惠民县中考物理一模试卷
学校:___________姓名：___________班级：___________考号：___________
题号
一
二
三
四
五
六
七
总分
得分
注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本大题共13小题，共40.0分）
1. 下列估测与事实最接近的是( )
A. 一本物理课本长50cm
B. 通常情况下，你的脉搏1min跳动120次
C. 人的正常体温是39℃
D. 一只母鸡的重力大约为20N
2. 下列有关声现象的说法中，正确的是( )
A. 人们根据音色来辨别长笛和二胡发出的声音
B. “隔墙有耳”可以说明真空能够传播声音
C. “不在公共场所大声喧哗”是要求人们说话音调要低
D. 用超声波除去人体内的结石，说明声波能传递信息
3. 中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是( )
A. “已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
B. “斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C. “月落乌啼霜满天”，霜的形成是凝华现象，需要吸热
D. “露似真珠月似弓”，露的形成是液化现象，需要放热

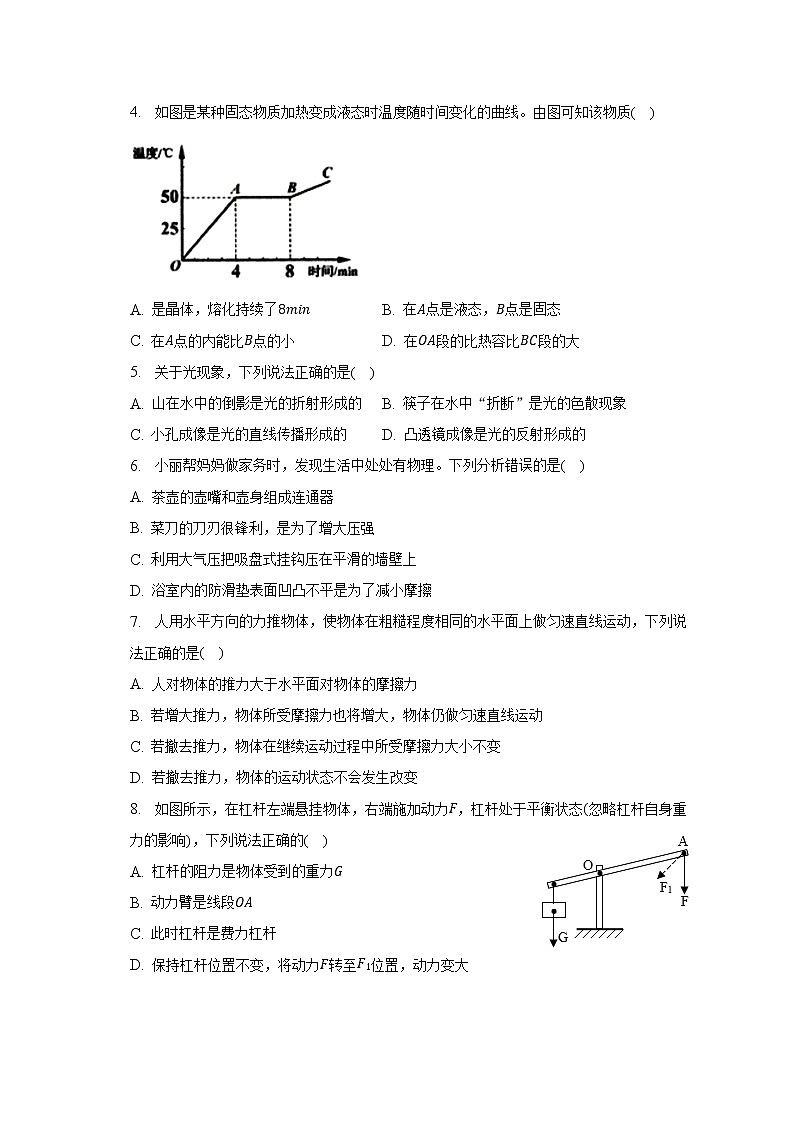

4. 如图是某种固态物质加热变成液态时温度随时间变化的曲线。由图可知该物质( )
A. 是晶体，熔化持续了8min B. 在A点是液态，B点是固态
C. 在A点的内能比B点的小 D. 在OA段的比热容比BC段的大
5. 关于光现象，下列说法正确的是( )
A. 山在水中的倒影是光的折射形成的 B. 筷子在水中“折断”是光的色散现象
C. 小孔成像是光的直线传播形成的 D. 凸透镜成像是光的反射形成的
6. 小丽帮妈妈做家务时，发现生活中处处有物理。下列分析错误的是( )
A. 茶壶的壶嘴和壶身组成连通器
B. 菜刀的刀刃很锋利，是为了增大压强
C. 利用大气压把吸盘式挂钩压在平滑的墙壁上
D. 浴室内的防滑垫表面凹凸不平是为了减小摩擦
7. 人用水平方向的力推物体，使物体在粗糙程度相同的水平面上做匀速直线运动，下列说法正确的是( )
A. 人对物体的推力大于水平面对物体的摩擦力
B. 若增大推力，物体所受摩擦力也将增大，物体仍做匀速直线运动
C. 若撤去推力，物体在继续运动过程中所受摩擦力大小不变
D. 若撤去推力，物体的运动状态不会发生改变
8. 如图所示，在杠杆左端悬挂物体，右端施加动力F，杠杆处于平衡状态(忽略杠杆自身重力的影响)，下列说法正确的( )
A. 杠杆的阻力是物体受到的重力G
B. 动力臂是线段OA
C. 此时杠杆是费力杠杆
D. 保持杠杆位置不变，将动力F转至F1位置，动力变大
9. 如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b，验电器的两片金属箔张开，以下说法正确的是( )
A. 丝绸摩擦过的玻璃棒带负电荷
B. 丝绸与玻璃棒摩擦过程中创造出了新电荷
C. 金属箔片张开是由于两箔片带同种电荷而互相排斥
D. a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
10. 如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是( )
A. 电流表、电压表示数均变大
B. 电流表、电压表示数均变小
C. 电流表示数变大，电压表示数不变
D. 电流表示数变小，电压表示数变大
11. 关于家庭电路与安全用电，下列说法正确的是( )
A. 家庭电路中的电冰箱和空调是并联的
B. 控制灯泡的开关要接在零线和灯泡之间
C. 家庭电路中电流过大的原因一定是发生了短路
D. 使用试电笔时，手若接触笔尾金属体就会发生触电事故
12. 近期我国长江中下游许多省份因连续大雨发生洪涝灾害。抗洪抢险小分队成员李军在一次行动中需要帮老百姓把一个质量为240kg的重物搬到2m高的车上。为了省力采用5m的长木板搭了一个斜面(如图所示)。用1200N的力用了5min将重物匀速推到车上。关于此简易斜面装置，下列说法中正确的是(g取10N/kg)( )
A. 他对重物做了4800J的功 B. 他做功的功率为16W
C. 此次简易斜面装置的机械效率为50% D. 斜面是一种省力杠杆
13. 以下是对电与磁部分四幅图的分析，其中错误的是( )
A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场
B. 如图装置说明通电导线在磁场中受到力的作用
C. 如图装置所揭示的原理可制造发电机
D. 图中动圈式话筒应用了磁场对电流的作用
二、多选题（本大题共2小题，共8.0分）
14. 关于热现象，下列说法正确的是( )
A. 液体很难被压缩，说明分子间有引力
B. 内能和温度有关，0℃的冰块没有内能
C. 常用水作冷却剂，是利用了水比热容大这一性质
D. 四冲程内燃机工作时，压缩冲程将机械能转化为内能
15. 如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是( )
A. 电源电压为6V
B. 定值电阻R1的阻值为20Ω
C. 当滑片P在b端时，通过R1的电流为0.1A
D. 当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W
第II卷（非选择题）
三、填空题（本大题共3小题，共6.0分）
16. 为有效预防新冠肺炎病毒的传播，落实“入校前体温检测”制度，东营市各中小学校配备了“测温枪”，如图所示，它是利用______(选填“红外线”或“紫外线”)进行测量的。
17. 我国自行设计的新型履带式水陆两栖坦克，如图所示，它既可像普通坦克一样在陆地上高速行驶，又能像船一样在水中航行。该坦克的质量为22t，配备发动机的最大功率为420kW，若在水中以最大速度18km/h匀速航行0.5小时，则行驶的路程为______m，此时受到的阻力为______N。
18. 2020年6月23日，我国北斗三号最后一颗全球组网卫星发射成功。这是北斗卫星导航系统第三颗地球同步轨道卫星，它相对于地面是______的(选填“静止”或“运动”)；北斗卫星工作所需要的电能是通过太阳能电池板由______能转化而来的。路边共享单车上的智能锁内均包含北斗定位装置，智能锁通过______来接收北斗卫星信号。
四、作图题（本大题共1小题，共2.0分）
19. 将细线一端固定在烧杯底部，另一端固定在乒乓球上。烧杯加水后静止在斜面上，如图所示。不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
五、实验探究题（本大题共4小题，共24.0分）
20. 请在图中画出入射光线经过凸透镜后的折射光线。
21. 小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
(1)实验时应调节烛焰、凸透镜、光屏的中心大致在______；该实验最好在光线较______(选填“亮”或“暗”)的环境中进行；
(2)小明先通过图甲所示的实验，确定了该凸透镜的焦距f=______cm；
(3)小明将凸透镜、蜡烛调节至图乙所示位置，移动光屏，直到烛焰在光屏上成清晰的像，则该像是______(选填“正立”或“倒立”)、缩小的______(选填“虚”或“实”)像；
(4)保持凸透镜位置不变，小明又将蜡烛移至光具座上32cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向______(选填“靠近”或“远离”)透镜的方向移动，应用这一成像特点可制成______(选填“照相机”或“投影仪”)；
(5)保持凸透镜位置不变，小明将蜡烛移至光具座上40cm刻度线处，移动光屏，发现不能在光屏上得到蜡烛的像，为了观察此时的成像特点，请你写出接下来的操作：______。
22. 红红用质量相等的木块和小车进行了以下力学实验。
(1)红红在探究“滑动摩擦力大小与什么因素有关”的实验中，每次她都应用弹簧测力计沿水平方向拉物体做 运动，测力计的示数分别如图所示，分析A、B两次实验数据可知， (填“木块”或“小车”)的表面更粗糙。根据A、C两次实验得出：接触面粗糙程度一定时，压力越 ，滑动摩擦力越大。
(2)在C实验中，若红红将拉力增加到3.2N(小车仍随木块一起运动)，此时木块受到地面的摩擦力为 N，小车 (选填“不受”或“受”)摩擦力的作用。
(3)如图2所示，红红又进行了D、E、F三次实验，将小车在同一斜面同一高度由静止释放，分别在毛巾、棉布和木板三个水平表面运动，发现小车在木板表面运动得最远，说明阻力越 ，速度减小得越慢。由此推论出：如果运动的物体不受力，它将 。
23. 小明和学习小组利用电源(电压未知)、滑动变阻器、电流表、电压表、开关各以及若干导线来测量电阻Rx的阻值。
(1)请在图甲中完成实验电路的连接。
(2)闭合开关前，应将变阻器滑片移至最______端(选填“左”或“右”)；
(3)闭合开关后，电压表示数接近3V，电流表无示数，分析故障原因，可能是______。
(4)小明设计的实验记录表格如下所示，▲处应填写______。
试验次数
电流I/A
电压U/V
电阻Rx/Ω
▲
(5)正确连接电路后，进行实验。当滑动变阻器的滑片移至某一位置时，电压表、电流表的示数如图乙所示，此时Rx的阻值为______Ω。
(6)完成上述实验后，小明尝试用另外一种办法测出未知阻值的电阻Rx，他设计的电路图(R0的阻值已知)如图丙所示。
实验步骤：
①按电路图连接电路；
②S断开时，读出电流表示数I1；
③______。根据以上实验，则Rx表达式为：______。
六、计算题（本大题共1小题，共10.0分）
24. 如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。当S1闭合，S2连接触点A时，处于高温挡，高温功率1100W。已知R1=55Ω，问：
(1)处于高温挡时电饭锅正常工作时电路中的总电流是多大？
(2)求电阻R2的阻值。
(3)当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。
(4)如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。
七、综合题（本大题共1小题，共10.0分）
25. 如图所示，盛有水的圆柱形容器，侧壁上固定了一块水平挡板，挡板的体积忽略不计。挡板下方有一个体积为100cm3、重力为0.6N的实心小球，此时水对容器底产生的压强为3.0×103Pa。ρ水=1.0×103kg/m3，g取10N/kg。求：
(1)容器中水的深度与实心小球的密度；
(2)挡板对小球的压力；
(3)撤去挡板，小球静止后，水对容器底压力的变化量。
答案和解析
1.【答案】D
【解析】解：A、一根筷子的长度约25cm，物理课本的长度略大于此数值，在26cm左右。故A不符合实际；
B、正常情况下，人的脉搏跳动一次的时间接近1s，1min跳动的次数在70次左右。故B不符合实际；
C、正常情况下，人的体温在37℃左右，变化幅度很小。故C不符合实际；
D、一只母鸡的质量在2kg左右，受到的重力在G=mg=2kg×10N/kg=20N左右。故D符合实际。
故选：D。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】A
【解析】解：A、不同乐器、不同发声体的材料和结构不同，产生的音色会不同，我们是靠音色来辨别乐器的种类。所以我们分辨出长笛和二胡声音，是根据音色来区分的，故A正确；
B、隔墙有耳，说明墙(固体)可以传声，真空不能够传播声音，故B错误；
C、“公共场所不要大声说话”是要求人们说话的声音响度要小一些，而不是音调要低一些，故C错误；
D、用超声波除去人体内的结石，说明声波能传递能量，故D错误。
故选：A。
(1)声音的特性包括音调、响度和音色，音调是声音的高低，由发声体振动的频率决定；响度指声音的大小，与发声体的振幅有关；音色指声音的品质与特色；
(2)声音可以在固体、液体、气体中传播，声音的传播需要介质，声音不能在真空里传播；
(3)声音可以传递信息，也可以传递能量。
本题是对声音传播条件和声音特性的辨别、声波的应用等，属声学基础题，难度不大。
3.【答案】D
【解析】解：A、冰的形成是凝固现象，凝固放热，故A错误。
B、雾是空气中的水蒸气遇冷液化为液态的小水滴，此过程放热；故B错误。
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，此过程中放热；故C错误。
D、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热；故D正确。
故选：D。
(1)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(2)六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4.【答案】C
【解析】解：
ABC、由图象知，该物质在熔化过程中保持50℃不变，所以熔点为50℃，并且为晶体，物质在A点为固态，B点熔化结束为液态，熔化时间由4min开始到8min结束，共4min。
晶体在熔化过程虽然温度保持不变，但要不断吸热，内能增大，故在A点的内能比B点的小。故AB错误，C正确；
D、由图象可知，相同的时间内OA段升高的温度大于BC段升高的温度，由Q=cmΔt可知：当吸收的热量和质量都相同时，Δt越大比热容就越小，所以在OA段的比热容比BC段的小。故D错误。
故选：C。
(1)会分析晶体的熔化图象：若在熔化过程中温度保持不变，则为晶体。此时的温度即为晶体的熔点。
(2)知道晶体在熔化过程中温度保持不变，但要不断吸热，内能增大。
(3)由图象可知，此物质固态时在相同的时间内升高的温度比液态时升高的温度大，由此可知温度变化越大，比热容就越小。
此题主要考查了对晶体熔化图象的分析，要学会从熔化图象中获得信息：熔化温度、熔化特点、熔化所用的时间。
5.【答案】C
【解析】解：
A、山在水中的倒影属于平面镜成像，是光的反射形成的，故A错误；
B、插入水中的筷子，由于筷子反射的光在水面处发生光的折射，根据折射定律，折射角大于入射角，所以我们看到筷子变弯折，故B错误；
C、小孔成像是光的直线传播形成的倒立的实像，故C正确；
D、凸透镜对光线具有会聚作用，其成像原理是光的折射，故D错误。
故选：C。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
此题考查光的直线传播、光的反射现象和光的折射现象。在生活中多观察，多思考，多总结，方便以后解题。
6.【答案】D
【解析】解：A、茶壶是一个上端开口、底部连通的容器，静止时水面相平，故A正确；
B、刀刃很锋利，是在压力一定时，减小受力面积来增大压强，故B正确；
C、用力将吸盘压在光滑瓷砖上，排出里面的空气，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在瓷砖上，故C正确；
D、浴室内的防滑垫表面凹凸不平，是在压力一定时，增大接触面的粗糙程度增大摩擦，故D错误。
故选：D。
(1)上端开口，底部连通的容器叫连通器，如果连通器中只有一种液体，在液体不流动时，各容器中液面总是相同的。
(2)增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力；
(3)吸盘是利用大气压来进行工作的，生活中很多的现象都是利用大气压，例如：用吸管喝饮料、钢笔吸墨水、吸盘式挂钩等；
(4)摩擦力大小的影响因素：压力大小和接触面粗糙程度，压力越大，接触面越粗糙摩擦力越大。
本题考查了有关连通器、增大压强的方法、大气压的应用、增大摩擦的方法，利用所学知识解释身边的现象，学以致用。
7.【答案】C
【解析】
【分析】
此题综合考查了摩擦力、平衡力和相互作用力的辨析、力和运动的关系等相关知识，是一道综合题。
(1)(2)平衡状态：静止或匀速直线运动状态；平衡状态的物体受到平衡力。二力平衡的条件：两个力的大小相等，方向相反，作用在同一直线上，作用在同一物体上；
滑动摩擦力大小跟压力大小和接触面粗糙程度有关，压力不变，接触面粗糙程度不变，滑动摩擦力不变。
(3)当物体处于静止状态或匀速直线运动状态时，物体受到的力平衡，利用二力平衡条件进行解答。
(4)推力大于摩擦力物体加速，推力小于摩擦力物体减速。
【解答】
A、用水平方向的力推在水平地面上的物体做匀速直线运动，物体处于平衡状态，则在水平方向上受的力是平衡力，摩擦力和推力的大小相等，故A错误；
BC、滑动摩擦力大小跟压力大小和接触面粗糙程度有关，与物体的运动速度无关，在压力和接触面粗糙程度不变时，滑动摩擦力大小不变，故B错误，C正确；
D、撤去推力后物体慢慢停下来，是因为受到了阻力的作用，是阻力改变了它的运动状态，故D错误。
故选：C
8.【答案】D
【解析】解：A、杠杆的阻力需要作用在杠杠上，所以不是物体受到的重力；
B、动力臂是支点O到力F的垂线，不是OA，小于OA长度；
C、由图可知动力臂大于阻力臂，则动力小于阻力，为省力杠杆；
D、将动力F转到F1，动力臂变小，动力变大；
故选：D。
杠杆中基本概念：阻力：作用在杠杆上阻碍杠杆转动的力；力臂：支点到力的作用线的距离；杠杆分为：等臂杠杆、省力杠杆、费力杠杆；杠杆平衡条件：F1L1=F2L2。
此题对杠杆的基础概念进行了考查，需要学生对基本知识进一步理解，本题比较容易错的选项为A，阻力大小等于物体的重力，但不能说成阻力就是物体的重力。
9.【答案】C
【解析】解：A、丝绸摩擦玻璃棒，玻璃棒带正电，故A错误；
B、摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷，故B错误；
C、丝绸摩擦玻璃棒，玻璃棒a带正电，去接触不带电的验电器金属球b，b上的负电荷转移到a上，使两片金箔都带上了相同的正电荷，同种电荷互相排斥，故C正确；
D、玻璃棒带正电，失去电子，用带正电的玻璃棒a去接触不带电的验电器的金属球b时，金属球b上的一部分电子会转移到a上，因为负电荷定向移动的方向与电流方向相反，所以，瞬时电流方向a→b，故D错误。
故选：C。
(1)用丝绸摩擦过的玻璃棒带正电荷；
(2)摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷；
(3)同种电荷相互排斥，异种电荷相互吸引；
(4)我们规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反；金属导线里面做定向移动的为带负电的自由电子，电子的定向移动方向与电流方向相反。
本题考查了摩擦起电的实质、电流方向的规定以及电子转移情况，属于基础知识，比较简单。
10.【答案】C
【解析】解：由图示电路图可知，电压表测电源两端电压，开关闭合前后，电源电压不变，电压表示数不变；
开关闭合前，只有电阻R1接入电路，电流表测R1电流，开关闭合后，两电阻并联，电流表测干路电流，电流表示数变大；
故选：C。
分析清楚电路结构，根据电路结构、应用并联电路特点分析答题。
本题考查了电表示数变化情况，分析清楚电路结构是正确解题的前提与关键，应用并联电路特点即可正确解题。
11.【答案】A
【解析】解：A、家庭电路中的电冰箱和空调工作时互不影响，是并联的，故A正确；
B、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故，故B错误；
C、家庭电路中电流过大的原因不一定是发生了短路，也有可能是同时工作的用电器总功率过大，故C错误；
D、使用试电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故D错误。
故选：A。
(1)家庭电路中的用电器是并联的；
(2)家庭电路中，控制用电器的开关应接在火线和用电器之间；
(3)家庭电路电流过大的原因有两个：短路、用电器的总功率过大；
(4)试电笔的使用方法：使用试电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线。
本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生活中加以运用，有一定的现实意义。
12.【答案】A
【解析】解：
A、重物的重力：
G=mg=240kg×10N/kg=2400N，
李军对重物做的有用功：
W有用=Gh=2400N×2m=4800J，故A正确；
B、他做的总功：
W总=Fs=1200N×5m=6000J，
做功的功率为：P=W总t=6000J5×60s=20W，故B错误；
C、简易斜面装置的机械效率：
η=W有W总×100%=4800J6000J×100%=80%，故C错误；
D、据课本知识可知，斜面本质上是一种省力机械，不是杠杆，故D错误。
故选：A。
(1)根据G=mg求重物的重力，根据W=Gh求出克服重力做的有用功；
(2)已知拉力F与斜面长，利用W=Fs计算总功，利用P=Wt可求功率；
(3)知道有用功和总功，根据机械效率公式求出机械效率。
(4)斜面本质上是一种省力机械，不是杠杆。
本题考查了使用斜面时重力、有用功、总功、机械效率的计算方法，常见题目。
13.【答案】D
【解析】
【分析】
(1)电流周围存在着磁场。
(2)电动机和发电机的重要区别在于电路中是否有电源。
(3)动圈式话筒和发电机的工作原理相同，都是根据电磁感应原理工作的。
这几幅图都是课本上的内容，对于电磁部分，课本上的插图很重要。
【解答】
A、这是奥斯特实验，说明通电导体周围存在磁场(即电流能产生磁场)，故A正确。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，故B正确。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，故C正确。
D、动圈式话筒是根据电磁感应原理工作的，故D错误。
故选：D。
14.【答案】CD
【解析】解：A、液体很难被压缩，说明分子间有斥力，故A错误；
B、任何温度的物体都具有内能，故B错误；
C、常用水作冷却剂，利用了水比热容较大的性质，这样在同等情况下可以吸收更多的热量，故C正确；
D、压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能，故D正确。
故选：CD。
(1)分子间存在相互的引力和斥力；
(2)内能是指物体内部所有分子热运动的动能和分子势能的总和，内能与物体的温度和质量有关；
(3)水具有较大的比热容，相同质量的水和其它物质相比，吸收相同的热量，温度变化小，因此水常被用来做取暖介质和冷却剂，比热容是物质的一种属性，其大小只与物质的种类和状态有关；
(4)内燃机的四个冲程中，压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能。
本题考查分子运动、内能、比热容和了内燃机的四冲程能量转化情况，难度不大。
15.【答案】ACD
【解析】解：A、由图甲可知R1和R2串联，由图乙可知，当R2=0时，R1两端的电压为6V，此时电路中只有R1，则电源电压U=6V，故A正确；
BC、当滑片P在b端时，其连入电路的阻值最大，即R2=50Ω，由图乙可知此时R1两端的电压为1V，即U1=1V，根据串联电路的电压特点可知，R2两端的电压为：U2=U-U1=6V-1V=5V，则此时电路中的电流为：I=U2R2=5V50Ω=0.1A，定值电阻R1的阻值为：R1=U1I=1V0.1A=10Ω，故B错误、C正确；
D、当滑动变阻器接入电路的阻值为20Ω时，由图乙可知此时R1两端的电压为2V，即U1'=2V，则R1消耗的电功率为：P=(U1')2R1=(2V)210Ω=0.4W，故D正确。
故选：ACD。
(1)由图甲分析电路的连接，由图乙读出当R2=0时，定值电阻R1两端的电压，即电源电压；
(2)当滑片P在b端时，其连入电路的阻值最大，由图乙可读出其最大阻值以及此时R1两端的电压，由串联电路的电压特点可求出R2两端的电压，再利用欧姆定律可求出此时电路中的电流，以及R1的阻值；
(3)当滑动变阻器接入电路的阻值为20Ω时，由图乙可读出此时R1两端的电压，利用P=U2R可求出R1消耗的电功率。
本题考查了学生对欧姆定律的运用，以及对电功率计算的掌握，从图象中读取有用的信息是解题的关键。
16.【答案】红外线
【解析】解：据红外线的特点可知，由于红外线热效应强，所以测温枪的工作原理是利用红外线的热效应。
故答案为：红外线。
红外线特点：热作用强：烤箱、浴室里的暖灯、夜视仪、热谱图；穿透力强：航空摄影；遥感、遥控：卫星遥感、家用遥控器。
本题主要考查红外线的应用，运用物理知识来解决实际问题，可激发同学们学习物理的兴趣，培养大家的思维能力和创新精神。
17.【答案】9000 8.4×104
【解析】解：(1)根据速度公式v=st知行驶的路程为：
s=vt=18km/h×0.5h=9km=9000m；
(2)坦克在水中航行时，最大速度v=18km/h=5m/s，
发动机的最大功率P=420kW=420000W，
由P=Wt=Fst=Fv得坦克的牵引力：
F=Pv=420000W5m/s8.4×104N，
因为坦克是匀速航行，坦克受到的牵引力和阻力是一对平衡力，大小相等，
所以，坦克受到的阻力：f=F=8.4×104N.
故答案为：9000；8.4×104。
根据速度公式v=st的变形公式算出行驶的路程；
知道坦克在水中航行时的最大速度和发动机功率，利用P=Wt=Fst=Fv求出牵引力，牵引力和阻力是一对平衡力，大小相等，据此求出受到的阻力。
本题考查了速度公式、功率计算公式的应用、二力平衡条件的应用，难度不大，要掌握。
18.【答案】静止 太阳能 电磁波
【解析】解：(1)以地面为参照物，地球同步轨道卫星和地面之间没有发生位置的变化，则该卫星相对于地面是静止的；
(2)太阳能电池板是把太阳能转化为电能；
(2)路边共享单车上的智能锁内均包含北斗定位装置，智能锁通过电磁波来接收北斗卫星信号。
故答案为：静止；太阳能；电磁波。
(1)首先确定被研究的物体，若被研究的物体和参照物之间发生位置的变化，则被研究的物体是运动的，否则被研究的物体是静止的；
(2)太阳能电池板是把太阳能转化为电能；
(3)电磁波能在真空中传播且传播速度快，电磁波也能传递信息。
此题通过北斗卫星导航系统考查了运动和静止的相对性、电磁波传递信息，难度不大。
19.【答案】解：由图知，不计乒兵球的重力，乒乓球受到两个力的作用：细线竖直向下的拉力F，水施加的竖直向上的浮力F浮，
由于乒乓球处于静止状态，受平衡力作用，所以F=F浮，即细线的拉力等于水的浮力。如图所示：
【解析】首先对乒乓球进行受力分析，明确乒乓球受到哪些力及各自的方向，然后作出力的示意图。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
20.【答案】
【解析】平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴;
在作凸透镜的光路图时，首先要仔细观察入射光线的特点，然后再根据透镜的光学特点来作图。
凸透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴。
21.【答案】同一高度 暗 11.0 倒立 实 远离 投影仪 取走光屏，从光屏一侧透过凸透镜观看烛焰
【解析】解：
(1)为使像成在光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在同一高度处；环境越暗，烛焰相对越亮，烛焰成像会越清晰。
(2)平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是f=41.0cm-30.0cm=11.0cm；
(3)由图知物距大于像距，成倒立缩小的实像；
(4)将蜡烛移至光具座上32cm刻度线处，此时物距在一倍焦距和二倍焦距之间，成的是的倒立、放大的实像，此时像距应大于二倍焦距，故光屏应向远离凸透镜的方向移动，生活中的投影仪就是利用这个规律制成的；
(5)把蜡烛移至光具座上40cm刻度线处，u=50cm-40cm=10cm
(1)平在做凸透镜成像的实验中，为了使烛焰的像成在光屏上，在依次放置好蜡烛、凸透镜、光屏后，就需要对三者的高度进行调节；成像的物体和环境的对比度越大，并且越亮，物体成像越清晰；
(2)行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距；
(3)根据图中物距和相距的关系判断出成像的性质；
(4)根据物体在凸透镜的一倍焦距和二倍焦距之间的成像性质进行判断；
(5)根据物体在焦点以内成像的性质进行判断。
本题考查学生动手操作实验的能力以及学生对凸透镜成像规律的掌握，要求学生能根据凸透镜成像规律分析实际问题，此题涉及到的知识点较多。
22.【答案】匀速直线 小车 大 3 受 小 做匀速直线运动
【解析】解：(1)红红在探究“滑动摩擦力大小与什么因素有关”的实验中，每次她都应用弹簧测力计沿水平方向拉物体做匀速运动，使拉力与物体所受摩擦力二力平衡；测力计的示数分别如图甲所示，分析A、B两次实验数据可知，压力相同，B的拉力大，即滑动摩擦力大，小车的表面更粗糙。根据A、C两次实验得出：接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
(2)如果突然将拉力增加到3.2N，因压力大小和接触面粗糙程度不变，故则此时木块受到木板的摩擦力大小不变，为3N，因拉力大于滑动摩擦力，故木块必做加速运动，小车仍随木块一起运动，所以受摩擦力作用。
(3)摩擦力大小与接触面的粗糙程度有关，接触面越粗糙，摩擦力越大；反之接触面越光滑，则摩擦力越小。当摩擦力越小时，小车运动的距离越远；
推理：如果运动物体不受力，它将做匀速直线运动。
故答案为：(1)匀速直线；小车；大；(2)3；受；(3)小；做匀速直线运动。
(1)掌握二力平衡条件，在实验中，只有拉动木块做匀速直线运动，其受到的拉力和摩擦力才相互平衡，大小相等。
分析A、B、C实验数据中的相同点和不同点，比较摩擦力的大小变化是由哪个因素引起的，便可得出结论。
(2)影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度；物体在非平衡力作用下做变速运动；
(3)根据摩擦力大小与接触面的粗糙程度关系，就可以得出水平面光滑时摩擦力大小；分析实验现象，即可得出运动距离与摩擦力大小的关系；本实验中用到了实验加推理的方法来说明当物体所受阻力为零时物体的运动速度不会发生变化。
本题是一道实验题，该实验的目的是探究滑动摩擦力、阻力对物体运动的影响，是一道综合题。
23.【答案】右 待测电阻断路了 电阻的平均值/Ω 5 S闭合时，读出电流表示数I2 Rx=I1R0I2-I1。
【解析】解：(1)在伏安法测电阻的实验中，电压表应与被测电阻并联，由图知电源电压为3V，所以应选择0-3V量程，如图所示：
(2)为了保护电路，闭合开关前，应将变阻器滑片移至最大阻值处，由实物图知，应将变阻器滑片移至最右端；
(3)闭合开关后，电流表无示数，说明电路可能发生了断路，电压表示数接近3V，说明电压表两接线柱到电源间是通路，所以故障的原因可能是待测电阻断路了；
(4)测电阻的实验中，为了减小实验误差要进行多次测量，最后取多次测量的平均值，所以▲处应填写：电阻的平均值/Ω；
(5)根据乙图可知，电压表的量程为0～3V，分度值为0.1V，电压表示数为2.5V；
电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A；
由I=UR可知，Rx的阻值：Rx=UI=2.5V0.5A=5Ω；
(6)在丙图电路中，实验步骤：
②S断开时，读出电流表示数I1，此时电流表测通过R0的电流；
③S闭合时，读出电流表的示数为I2，此时两电阻并联，电流表测干路电流，
由并联电路的特点和欧姆定律可得：
Rx=UxIx=U0Ix=I1R0I2-I1。
故答案为：(1)见上图；(2)右；(3)待测电阻断路；(4)电阻的平均值/Ω；(5)5；(6)③S 闭合时，读出电流表示数 I2；Rx=I1R0I2-I1。
(1)本实验中电压表应与被测电阻并联，根据电源电压选择合适的量程；
(2)闭合开关前，应将变阻器滑片移至最大值处；
(3)电流表无示数，可能电路的断路发生，再根据电压表示数情况分析判断故障的原因；
(4)根据实验目的分析表格的设计情况；
(5)根据电压表和电流表的量程、分度值以及指针的位置读出电压表和电流表的示数，根据欧姆定律的变形公式求出被测电阻的阻值；
(6)测出通过定值电阻R0和未知电阻Rx的电流，利用并联电路的电压特点和欧姆定律得出等式即可求出Rx的阻值。
本题考查伏安法测量电阻实验中电路连接、注意事项、电压表和电流表的读数、电阻的计算以及测量电阻的特殊方法，我们要能够根据学过的物理知识设计出实验方案。
24.【答案】解：(1)高温挡时电饭锅正常工作时电路中的总电流：
I=P高U=1100W220V=5A；
(2)由电路图知，当S1闭合，S2连接触点A时，处于高温挡，电阻R1、R2并联，
通过R1的电流：
I1=UR1=220V55Ω=4A，
通过R2的电流：
I2=I-I1=5A-4A=1A，
R2的阻值：
R2=UI2=220V1A=220Ω；
(3)由电路图知，当S1断开，S2连接触点B时，处于低温挡，电阻R1和R2串联，
电路的总电阻：
R总=R1+R2=55Ω+220Ω=275Ω，
此时电路消耗的功率：
P低=U2R总=(220V)2275Ω=176W；
(4)由电路图知，只闭开关S1时，只有电阻R1接入电路，处于中温挡。
此时电路消耗的功率：
P中=U2R1=(220V)255Ω=880 W，
结合丙图，电饭煲煮一次饭消耗的总电能：
W=W1+W2+W3=P高t1+P中t2+P低t3
=1100W×10×60s+880W×15×60s+176W×5×60s=1.5048×106J。
答：(1)处于高温挡时电饭锅正常工作时电路中的总电流是5A；
(2)电阻R2的阻值是220Ω；
(3)此时电路的总功率为176W；
(4)本次煮饭过程中电饭锅消耗的电能是1.5048×106J。
【解析】(1)已知高温挡的功率和电源电压，根据公式I=PU可得电路的总电流；
(2)当S1闭合，S2连接触点A时，R1和R2并联，为高温挡，已知R1的阻值，根据公式I=UR可得通过R1的电流，再根据并联电路的电流规律，求出通过R2的电流，利用公式R=UI可得其阻值；
(3)当S1断开，S2连接触点B时，处于低温挡，电阻R1和R2串联，根据串联电路的电阻规律可得电路的总电阻，利用公式P=U2R可得低温挡的功率；
(4)只闭开关S1时，只有电阻R1接入电路，处于中温挡。利用公式P=U2R求出中温挡的功率，结合丙图通过公式W=Pt可得三个挡位分别消耗的电能，而煮饭过程中电饭锅消耗的电能就是三个挡位消耗的电能之和。
本题是一道有关电加热器的题，需综合应用欧姆定律、串并联电路的特点、功率公式以及电能的公式，关键是要分析清楚电路。
25.【答案】解：(1)由公式p=ρ液gh可得，容器中水的深度为：h=pρ水g=3.0×103Pa1.0×103kg/m3×10N/kg=0.3m；
由公式G=mg=ρVg可得，小球的密度为：ρ球=G球V球g=0.6N100×10-6m3×10N/kg=0.6×103kg/m3；
(2)小球浸没在水中，排开水的体积为：V排=V球=100×10-6m3=10-4m3，
小球受到的浮力为：F浮没=ρ水gV排=1.0×103kg/m3×10N/kg×10-4m3=1N，
小球静止时，所受浮力、重力和压力三力平衡，挡板对小球的压力为：F压=F浮没-G球=1N-0.6N=0.4N；
(3)撤去挡板前，小球所受浮力大于小球的重力，所以撤去挡板后，小球将上浮，静止时漂浮在水面上，此时小球所受浮力为：F浮漂=G球=0.6N，
撤去挡板前、后，小球所受浮力的变化量为：ΔF浮=F浮没-F浮漂=1N-0.6N=0.4N，
由力的作用是相互的可知小球对水的压力变化量为0.4N，则水对容器底压力的变化量为0.4N。
答：(1)容器中水的深度为0.3m，实心小球的密度为0.6×103kg/m3；
(2)挡板对小球的压力为0.4N；
(3)撤去挡板，小球静止后，水对容器底压力的变化量为0.4N。
【解析】(1)根据液体压强公式p=ρ液gh计算容器中水的深度；已知小球的体积和重力，根据公式G=mg=ρVg计算小球密度；
(2)根据公式F浮没=ρ液gV排计算小球受到的浮力，小球静止时，所受浮力、重力和压力三力平衡，由F压=F浮没-G计算压力大小；
(3)撤去挡板，小球静止后漂浮在水面，所受浮力等于小球的重力，即：F浮漂=G，利用ΔF浮=F浮没-F浮漂计算小球所受浮力的变化量，由力的作用是相互的可知小球对水的压力变化量，即水对容器底压力的变化量。
本题综合考查压强公式、阿基米德原理、物体浮沉条件的应用以及力的平衡条件的应用，难度较大。
绝密★启用前
2023年山东省滨州市惠民县中考物理一模试卷
学校:___________姓名：___________班级：___________考号：___________
题号
一
二
三
四
五
六
七
总分
得分
注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本大题共13小题，共40.0分）
1. 下列估测与事实最接近的是( )
A. 一本物理课本长50cm
B. 通常情况下，你的脉搏1min跳动120次
C. 人的正常体温是39℃
D. 一只母鸡的重力大约为20N
2. 下列有关声现象的说法中，正确的是( )
A. 人们根据音色来辨别长笛和二胡发出的声音
B. “隔墙有耳”可以说明真空能够传播声音
C. “不在公共场所大声喧哗”是要求人们说话音调要低
D. 用超声波除去人体内的结石，说明声波能传递信息
3. 中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是( )
A. “已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
B. “斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C. “月落乌啼霜满天”，霜的形成是凝华现象，需要吸热
D. “露似真珠月似弓”，露的形成是液化现象，需要放热
4. 如图是某种固态物质加热变成液态时温度随时间变化的曲线。由图可知该物质( )
A. 是晶体，熔化持续了8min B. 在A点是液态，B点是固态
C. 在A点的内能比B点的小 D. 在OA段的比热容比BC段的大
5. 关于光现象，下列说法正确的是( )
A. 山在水中的倒影是光的折射形成的 B. 筷子在水中“折断”是光的色散现象
C. 小孔成像是光的直线传播形成的 D. 凸透镜成像是光的反射形成的
6. 小丽帮妈妈做家务时，发现生活中处处有物理。下列分析错误的是( )
A. 茶壶的壶嘴和壶身组成连通器
B. 菜刀的刀刃很锋利，是为了增大压强
C. 利用大气压把吸盘式挂钩压在平滑的墙壁上
D. 浴室内的防滑垫表面凹凸不平是为了减小摩擦
7. 人用水平方向的力推物体，使物体在粗糙程度相同的水平面上做匀速直线运动，下列说法正确的是( )
A. 人对物体的推力大于水平面对物体的摩擦力
B. 若增大推力，物体所受摩擦力也将增大，物体仍做匀速直线运动
C. 若撤去推力，物体在继续运动过程中所受摩擦力大小不变
D. 若撤去推力，物体的运动状态不会发生改变
8. 如图所示，在杠杆左端悬挂物体，右端施加动力F，杠杆处于平衡状态(忽略杠杆自身重力的影响)，下列说法正确的( )
A. 杠杆的阻力是物体受到的重力G
B. 动力臂是线段OA
C. 此时杠杆是费力杠杆
D. 保持杠杆位置不变，将动力F转至F1位置，动力变大
9. 如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b，验电器的两片金属箔张开，以下说法正确的是( )
A. 丝绸摩擦过的玻璃棒带负电荷
B. 丝绸与玻璃棒摩擦过程中创造出了新电荷
C. 金属箔片张开是由于两箔片带同种电荷而互相排斥
D. a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
10. 如图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是( )
A. 电流表、电压表示数均变大
B. 电流表、电压表示数均变小
C. 电流表示数变大，电压表示数不变
D. 电流表示数变小，电压表示数变大
11. 关于家庭电路与安全用电，下列说法正确的是( )
A. 家庭电路中的电冰箱和空调是并联的
B. 控制灯泡的开关要接在零线和灯泡之间
C. 家庭电路中电流过大的原因一定是发生了短路
D. 使用试电笔时，手若接触笔尾金属体就会发生触电事故
12. 近期我国长江中下游许多省份因连续大雨发生洪涝灾害。抗洪抢险小分队成员李军在一次行动中需要帮老百姓把一个质量为240kg的重物搬到2m高的车上。为了省力采用5m的长木板搭了一个斜面(如图所示)。用1200N的力用了5min将重物匀速推到车上。关于此简易斜面装置，下列说法中正确的是(g取10N/kg)( )
A. 他对重物做了4800J的功 B. 他做功的功率为16W
C. 此次简易斜面装置的机械效率为50% D. 斜面是一种省力杠杆
13. 以下是对电与磁部分四幅图的分析，其中错误的是( )
A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场
B. 如图装置说明通电导线在磁场中受到力的作用
C. 如图装置所揭示的原理可制造发电机
D. 图中动圈式话筒应用了磁场对电流的作用
二、多选题（本大题共2小题，共8.0分）
14. 关于热现象，下列说法正确的是( )
A. 液体很难被压缩，说明分子间有引力
B. 内能和温度有关，0℃的冰块没有内能
C. 常用水作冷却剂，是利用了水比热容大这一性质
D. 四冲程内燃机工作时，压缩冲程将机械能转化为内能
15. 如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是( )
A. 电源电压为6V
B. 定值电阻R1的阻值为20Ω
C. 当滑片P在b端时，通过R1的电流为0.1A
D. 当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W
第II卷（非选择题）
三、填空题（本大题共3小题，共6.0分）
16. 为有效预防新冠肺炎病毒的传播，落实“入校前体温检测”制度，东营市各中小学校配备了“测温枪”，如图所示，它是利用______(选填“红外线”或“紫外线”)进行测量的。
17. 我国自行设计的新型履带式水陆两栖坦克，如图所示，它既可像普通坦克一样在陆地上高速行驶，又能像船一样在水中航行。该坦克的质量为22t，配备发动机的最大功率为420kW，若在水中以最大速度18km/h匀速航行0.5小时，则行驶的路程为______m，此时受到的阻力为______N。
18. 2020年6月23日，我国北斗三号最后一颗全球组网卫星发射成功。这是北斗卫星导航系统第三颗地球同步轨道卫星，它相对于地面是______的(选填“静止”或“运动”)；北斗卫星工作所需要的电能是通过太阳能电池板由______能转化而来的。路边共享单车上的智能锁内均包含北斗定位装置，智能锁通过______来接收北斗卫星信号。
四、作图题（本大题共1小题，共2.0分）
19. 将细线一端固定在烧杯底部，另一端固定在乒乓球上。烧杯加水后静止在斜面上，如图所示。不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
五、实验探究题（本大题共4小题，共24.0分）
20. 请在图中画出入射光线经过凸透镜后的折射光线。
21. 小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
(1)实验时应调节烛焰、凸透镜、光屏的中心大致在______；该实验最好在光线较______(选填“亮”或“暗”)的环境中进行；
(2)小明先通过图甲所示的实验，确定了该凸透镜的焦距f=______cm；
(3)小明将凸透镜、蜡烛调节至图乙所示位置，移动光屏，直到烛焰在光屏上成清晰的像，则该像是______(选填“正立”或“倒立”)、缩小的______(选填“虚”或“实”)像；
(4)保持凸透镜位置不变，小明又将蜡烛移至光具座上32cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向______(选填“靠近”或“远离”)透镜的方向移动，应用这一成像特点可制成______(选填“照相机”或“投影仪”)；
(5)保持凸透镜位置不变，小明将蜡烛移至光具座上40cm刻度线处，移动光屏，发现不能在光屏上得到蜡烛的像，为了观察此时的成像特点，请你写出接下来的操作：______。
22. 红红用质量相等的木块和小车进行了以下力学实验。
(1)红红在探究“滑动摩擦力大小与什么因素有关”的实验中，每次她都应用弹簧测力计沿水平方向拉物体做 运动，测力计的示数分别如图所示，分析A、B两次实验数据可知， (填“木块”或“小车”)的表面更粗糙。根据A、C两次实验得出：接触面粗糙程度一定时，压力越 ，滑动摩擦力越大。
(2)在C实验中，若红红将拉力增加到3.2N(小车仍随木块一起运动)，此时木块受到地面的摩擦力为 N，小车 (选填“不受”或“受”)摩擦力的作用。
(3)如图2所示，红红又进行了D、E、F三次实验，将小车在同一斜面同一高度由静止释放，分别在毛巾、棉布和木板三个水平表面运动，发现小车在木板表面运动得最远，说明阻力越 ，速度减小得越慢。由此推论出：如果运动的物体不受力，它将 。
23. 小明和学习小组利用电源(电压未知)、滑动变阻器、电流表、电压表、开关各以及若干导线来测量电阻Rx的阻值。
(1)请在图甲中完成实验电路的连接。
(2)闭合开关前，应将变阻器滑片移至最______端(选填“左”或“右”)；
(3)闭合开关后，电压表示数接近3V，电流表无示数，分析故障原因，可能是______。
(4)小明设计的实验记录表格如下所示，▲处应填写______。
试验次数
电流I/A
电压U/V
电阻Rx/Ω
▲
(5)正确连接电路后，进行实验。当滑动变阻器的滑片移至某一位置时，电压表、电流表的示数如图乙所示，此时Rx的阻值为______Ω。
(6)完成上述实验后，小明尝试用另外一种办法测出未知阻值的电阻Rx，他设计的电路图(R0的阻值已知)如图丙所示。
实验步骤：
①按电路图连接电路；
②S断开时，读出电流表示数I1；
③______。根据以上实验，则Rx表达式为：______。
六、计算题（本大题共1小题，共10.0分）
24. 如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。当S1闭合，S2连接触点A时，处于高温挡，高温功率1100W。已知R1=55Ω，问：
(1)处于高温挡时电饭锅正常工作时电路中的总电流是多大？
(2)求电阻R2的阻值。
(3)当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率。
(4)如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅消耗的电能。
七、综合题（本大题共1小题，共10.0分）
25. 如图所示，盛有水的圆柱形容器，侧壁上固定了一块水平挡板，挡板的体积忽略不计。挡板下方有一个体积为100cm3、重力为0.6N的实心小球，此时水对容器底产生的压强为3.0×103Pa。ρ水=1.0×103kg/m3，g取10N/kg。求：
(1)容器中水的深度与实心小球的密度；
(2)挡板对小球的压力；
(3)撤去挡板，小球静止后，水对容器底压力的变化量。
答案和解析
1.【答案】D
【解析】解：A、一根筷子的长度约25cm，物理课本的长度略大于此数值，在26cm左右。故A不符合实际；
B、正常情况下，人的脉搏跳动一次的时间接近1s，1min跳动的次数在70次左右。故B不符合实际；
C、正常情况下，人的体温在37℃左右，变化幅度很小。故C不符合实际；
D、一只母鸡的质量在2kg左右，受到的重力在G=mg=2kg×10N/kg=20N左右。故D符合实际。
故选：D。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】A
【解析】解：A、不同乐器、不同发声体的材料和结构不同，产生的音色会不同，我们是靠音色来辨别乐器的种类。所以我们分辨出长笛和二胡声音，是根据音色来区分的，故A正确；
B、隔墙有耳，说明墙(固体)可以传声，真空不能够传播声音，故B错误；
C、“公共场所不要大声说话”是要求人们说话的声音响度要小一些，而不是音调要低一些，故C错误；
D、用超声波除去人体内的结石，说明声波能传递能量，故D错误。
故选：A。
(1)声音的特性包括音调、响度和音色，音调是声音的高低，由发声体振动的频率决定；响度指声音的大小，与发声体的振幅有关；音色指声音的品质与特色；
(2)声音可以在固体、液体、气体中传播，声音的传播需要介质，声音不能在真空里传播；
(3)声音可以传递信息，也可以传递能量。
本题是对声音传播条件和声音特性的辨别、声波的应用等，属声学基础题，难度不大。
3.【答案】D
【解析】解：A、冰的形成是凝固现象，凝固放热，故A错误。
B、雾是空气中的水蒸气遇冷液化为液态的小水滴，此过程放热；故B错误。
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，此过程中放热；故C错误。
D、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热；故D正确。
故选：D。
(1)物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(2)六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4.【答案】C
【解析】解：
ABC、由图象知，该物质在熔化过程中保持50℃不变，所以熔点为50℃，并且为晶体，物质在A点为固态，B点熔化结束为液态，熔化时间由4min开始到8min结束，共4min。
晶体在熔化过程虽然温度保持不变，但要不断吸热，内能增大，故在A点的内能比B点的小。故AB错误，C正确；
D、由图象可知，相同的时间内OA段升高的温度大于BC段升高的温度，由Q=cmΔt可知：当吸收的热量和质量都相同时，Δt越大比热容就越小，所以在OA段的比热容比BC段的小。故D错误。
故选：C。
(1)会分析晶体的熔化图象：若在熔化过程中温度保持不变，则为晶体。此时的温度即为晶体的熔点。
(2)知道晶体在熔化过程中温度保持不变，但要不断吸热，内能增大。
(3)由图象可知，此物质固态时在相同的时间内升高的温度比液态时升高的温度大，由此可知温度变化越大，比热容就越小。
此题主要考查了对晶体熔化图象的分析，要学会从熔化图象中获得信息：熔化温度、熔化特点、熔化所用的时间。
5.【答案】C
【解析】解：
A、山在水中的倒影属于平面镜成像，是光的反射形成的，故A错误；
B、插入水中的筷子，由于筷子反射的光在水面处发生光的折射，根据折射定律，折射角大于入射角，所以我们看到筷子变弯折，故B错误；
C、小孔成像是光的直线传播形成的倒立的实像，故C正确；
D、凸透镜对光线具有会聚作用，其成像原理是光的折射，故D错误。
故选：C。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
此题考查光的直线传播、光的反射现象和光的折射现象。在生活中多观察，多思考，多总结，方便以后解题。
6.【答案】D
【解析】解：A、茶壶是一个上端开口、底部连通的容器，静止时水面相平，故A正确；
B、刀刃很锋利，是在压力一定时，减小受力面积来增大压强，故B正确；
C、用力将吸盘压在光滑瓷砖上，排出里面的空气，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在瓷砖上，故C正确；
D、浴室内的防滑垫表面凹凸不平，是在压力一定时，增大接触面的粗糙程度增大摩擦，故D错误。
故选：D。
(1)上端开口，底部连通的容器叫连通器，如果连通器中只有一种液体，在液体不流动时，各容器中液面总是相同的。
(2)增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力；
(3)吸盘是利用大气压来进行工作的，生活中很多的现象都是利用大气压，例如：用吸管喝饮料、钢笔吸墨水、吸盘式挂钩等；
(4)摩擦力大小的影响因素：压力大小和接触面粗糙程度，压力越大，接触面越粗糙摩擦力越大。
本题考查了有关连通器、增大压强的方法、大气压的应用、增大摩擦的方法，利用所学知识解释身边的现象，学以致用。
7.【答案】C
【解析】
【分析】
此题综合考查了摩擦力、平衡力和相互作用力的辨析、力和运动的关系等相关知识，是一道综合题。
(1)(2)平衡状态：静止或匀速直线运动状态；平衡状态的物体受到平衡力。二力平衡的条件：两个力的大小相等，方向相反，作用在同一直线上，作用在同一物体上；
滑动摩擦力大小跟压力大小和接触面粗糙程度有关，压力不变，接触面粗糙程度不变，滑动摩擦力不变。
(3)当物体处于静止状态或匀速直线运动状态时，物体受到的力平衡，利用二力平衡条件进行解答。
(4)推力大于摩擦力物体加速，推力小于摩擦力物体减速。
【解答】
A、用水平方向的力推在水平地面上的物体做匀速直线运动，物体处于平衡状态，则在水平方向上受的力是平衡力，摩擦力和推力的大小相等，故A错误；
BC、滑动摩擦力大小跟压力大小和接触面粗糙程度有关，与物体的运动速度无关，在压力和接触面粗糙程度不变时，滑动摩擦力大小不变，故B错误，C正确；
D、撤去推力后物体慢慢停下来，是因为受到了阻力的作用，是阻力改变了它的运动状态，故D错误。
故选：C
8.【答案】D
【解析】解：A、杠杆的阻力需要作用在杠杠上，所以不是物体受到的重力；
B、动力臂是支点O到力F的垂线，不是OA，小于OA长度；
C、由图可知动力臂大于阻力臂，则动力小于阻力，为省力杠杆；
D、将动力F转到F1，动力臂变小，动力变大；
故选：D。
杠杆中基本概念：阻力：作用在杠杆上阻碍杠杆转动的力；力臂：支点到力的作用线的距离；杠杆分为：等臂杠杆、省力杠杆、费力杠杆；杠杆平衡条件：F1L1=F2L2。
此题对杠杆的基础概念进行了考查，需要学生对基本知识进一步理解，本题比较容易错的选项为A，阻力大小等于物体的重力，但不能说成阻力就是物体的重力。
9.【答案】C
【解析】解：A、丝绸摩擦玻璃棒，玻璃棒带正电，故A错误；
B、摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷，故B错误；
C、丝绸摩擦玻璃棒，玻璃棒a带正电，去接触不带电的验电器金属球b，b上的负电荷转移到a上，使两片金箔都带上了相同的正电荷，同种电荷互相排斥，故C正确；
D、玻璃棒带正电，失去电子，用带正电的玻璃棒a去接触不带电的验电器的金属球b时，金属球b上的一部分电子会转移到a上，因为负电荷定向移动的方向与电流方向相反，所以，瞬时电流方向a→b，故D错误。
故选：C。
(1)用丝绸摩擦过的玻璃棒带正电荷；
(2)摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷；
(3)同种电荷相互排斥，异种电荷相互吸引；
(4)我们规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反；金属导线里面做定向移动的为带负电的自由电子，电子的定向移动方向与电流方向相反。
本题考查了摩擦起电的实质、电流方向的规定以及电子转移情况，属于基础知识，比较简单。
10.【答案】C
【解析】解：由图示电路图可知，电压表测电源两端电压，开关闭合前后，电源电压不变，电压表示数不变；
开关闭合前，只有电阻R1接入电路，电流表测R1电流，开关闭合后，两电阻并联，电流表测干路电流，电流表示数变大；
故选：C。
分析清楚电路结构，根据电路结构、应用并联电路特点分析答题。
本题考查了电表示数变化情况，分析清楚电路结构是正确解题的前提与关键，应用并联电路特点即可正确解题。
11.【答案】A
【解析】解：A、家庭电路中的电冰箱和空调工作时互不影响，是并联的，故A正确；
B、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故，故B错误；
C、家庭电路中电流过大的原因不一定是发生了短路，也有可能是同时工作的用电器总功率过大，故C错误；
D、使用试电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故D错误。
故选：A。
(1)家庭电路中的用电器是并联的；
(2)家庭电路中，控制用电器的开关应接在火线和用电器之间；
(3)家庭电路电流过大的原因有两个：短路、用电器的总功率过大；
(4)试电笔的使用方法：使用试电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线。
本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生活中加以运用，有一定的现实意义。
12.【答案】A
【解析】解：
A、重物的重力：
G=mg=240kg×10N/kg=2400N，
李军对重物做的有用功：
W有用=Gh=2400N×2m=4800J，故A正确；
B、他做的总功：
W总=Fs=1200N×5m=6000J，
做功的功率为：P=W总t=6000J5×60s=20W，故B错误；
C、简易斜面装置的机械效率：
η=W有W总×100%=4800J6000J×100%=80%，故C错误；
D、据课本知识可知，斜面本质上是一种省力机械，不是杠杆，故D错误。
故选：A。
(1)根据G=mg求重物的重力，根据W=Gh求出克服重力做的有用功；
(2)已知拉力F与斜面长，利用W=Fs计算总功，利用P=Wt可求功率；
(3)知道有用功和总功，根据机械效率公式求出机械效率。
(4)斜面本质上是一种省力机械，不是杠杆。
本题考查了使用斜面时重力、有用功、总功、机械效率的计算方法，常见题目。
13.【答案】D
【解析】
【分析】
(1)电流周围存在着磁场。
(2)电动机和发电机的重要区别在于电路中是否有电源。
(3)动圈式话筒和发电机的工作原理相同，都是根据电磁感应原理工作的。
这几幅图都是课本上的内容，对于电磁部分，课本上的插图很重要。
【解答】
A、这是奥斯特实验，说明通电导体周围存在磁场(即电流能产生磁场)，故A正确。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，故B正确。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，故C正确。
D、动圈式话筒是根据电磁感应原理工作的，故D错误。
故选：D。
14.【答案】CD
【解析】解：A、液体很难被压缩，说明分子间有斥力，故A错误；
B、任何温度的物体都具有内能，故B错误；
C、常用水作冷却剂，利用了水比热容较大的性质，这样在同等情况下可以吸收更多的热量，故C正确；
D、压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能，故D正确。
故选：CD。
(1)分子间存在相互的引力和斥力；
(2)内能是指物体内部所有分子热运动的动能和分子势能的总和，内能与物体的温度和质量有关；
(3)水具有较大的比热容，相同质量的水和其它物质相比，吸收相同的热量，温度变化小，因此水常被用来做取暖介质和冷却剂，比热容是物质的一种属性，其大小只与物质的种类和状态有关；
(4)内燃机的四个冲程中，压缩冲程活塞压缩燃料混合物做功，将机械能转化为内能。
本题考查分子运动、内能、比热容和了内燃机的四冲程能量转化情况，难度不大。
15.【答案】ACD
【解析】解：A、由图甲可知R1和R2串联，由图乙可知，当R2=0时，R1两端的电压为6V，此时电路中只有R1，则电源电压U=6V，故A正确；
BC、当滑片P在b端时，其连入电路的阻值最大，即R2=50Ω，由图乙可知此时R1两端的电压为1V，即U1=1V，根据串联电路的电压特点可知，R2两端的电压为：U2=U-U1=6V-1V=5V，则此时电路中的电流为：I=U2R2=5V50Ω=0.1A，定值电阻R1的阻值为：R1=U1I=1V0.1A=10Ω，故B错误、C正确；
D、当滑动变阻器接入电路的阻值为20Ω时，由图乙可知此时R1两端的电压为2V，即U1'=2V，则R1消耗的电功率为：P=(U1')2R1=(2V)210Ω=0.4W，故D正确。
故选：ACD。
(1)由图甲分析电路的连接，由图乙读出当R2=0时，定值电阻R1两端的电压，即电源电压；
(2)当滑片P在b端时，其连入电路的阻值最大，由图乙可读出其最大阻值以及此时R1两端的电压，由串联电路的电压特点可求出R2两端的电压，再利用欧姆定律可求出此时电路中的电流，以及R1的阻值；
(3)当滑动变阻器接入电路的阻值为20Ω时，由图乙可读出此时R1两端的电压，利用P=U2R可求出R1消耗的电功率。
本题考查了学生对欧姆定律的运用，以及对电功率计算的掌握，从图象中读取有用的信息是解题的关键。
16.【答案】红外线
【解析】解：据红外线的特点可知，由于红外线热效应强，所以测温枪的工作原理是利用红外线的热效应。
故答案为：红外线。
红外线特点：热作用强：烤箱、浴室里的暖灯、夜视仪、热谱图；穿透力强：航空摄影；遥感、遥控：卫星遥感、家用遥控器。
本题主要考查红外线的应用，运用物理知识来解决实际问题，可激发同学们学习物理的兴趣，培养大家的思维能力和创新精神。
17.【答案】9000 8.4×104
【解析】解：(1)根据速度公式v=st知行驶的路程为：
s=vt=18km/h×0.5h=9km=9000m；
(2)坦克在水中航行时，最大速度v=18km/h=5m/s，
发动机的最大功率P=420kW=420000W，
由P=Wt=Fst=Fv得坦克的牵引力：
F=Pv=420000W5m/s8.4×104N，
因为坦克是匀速航行，坦克受到的牵引力和阻力是一对平衡力，大小相等，
所以，坦克受到的阻力：f=F=8.4×104N.
故答案为：9000；8.4×104。
根据速度公式v=st的变形公式算出行驶的路程；
知道坦克在水中航行时的最大速度和发动机功率，利用P=Wt=Fst=Fv求出牵引力，牵引力和阻力是一对平衡力，大小相等，据此求出受到的阻力。
本题考查了速度公式、功率计算公式的应用、二力平衡条件的应用，难度不大，要掌握。
18.【答案】静止 太阳能 电磁波
【解析】解：(1)以地面为参照物，地球同步轨道卫星和地面之间没有发生位置的变化，则该卫星相对于地面是静止的；
(2)太阳能电池板是把太阳能转化为电能；
(2)路边共享单车上的智能锁内均包含北斗定位装置，智能锁通过电磁波来接收北斗卫星信号。
故答案为：静止；太阳能；电磁波。
(1)首先确定被研究的物体，若被研究的物体和参照物之间发生位置的变化，则被研究的物体是运动的，否则被研究的物体是静止的；
(2)太阳能电池板是把太阳能转化为电能；
(3)电磁波能在真空中传播且传播速度快，电磁波也能传递信息。
此题通过北斗卫星导航系统考查了运动和静止的相对性、电磁波传递信息，难度不大。
19.【答案】解：由图知，不计乒兵球的重力，乒乓球受到两个力的作用：细线竖直向下的拉力F，水施加的竖直向上的浮力F浮，
由于乒乓球处于静止状态，受平衡力作用，所以F=F浮，即细线的拉力等于水的浮力。如图所示：
【解析】首先对乒乓球进行受力分析，明确乒乓球受到哪些力及各自的方向，然后作出力的示意图。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。
20.【答案】
【解析】平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴;
在作凸透镜的光路图时，首先要仔细观察入射光线的特点，然后再根据透镜的光学特点来作图。
凸透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凸透镜折射后通过焦点，过焦点的入射光线经凸透镜折射后平行于主光轴。
21.【答案】同一高度 暗 11.0 倒立 实 远离 投影仪 取走光屏，从光屏一侧透过凸透镜观看烛焰
【解析】解：
(1)为使像成在光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在同一高度处；环境越暗，烛焰相对越亮，烛焰成像会越清晰。
(2)平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是f=41.0cm-30.0cm=11.0cm；
(3)由图知物距大于像距，成倒立缩小的实像；
(4)将蜡烛移至光具座上32cm刻度线处，此时物距在一倍焦距和二倍焦距之间，成的是的倒立、放大的实像，此时像距应大于二倍焦距，故光屏应向远离凸透镜的方向移动，生活中的投影仪就是利用这个规律制成的；
(5)把蜡烛移至光具座上40cm刻度线处，u=50cm-40cm=10cm
(1)平在做凸透镜成像的实验中，为了使烛焰的像成在光屏上，在依次放置好蜡烛、凸透镜、光屏后，就需要对三者的高度进行调节；成像的物体和环境的对比度越大，并且越亮，物体成像越清晰；
(2)行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距；
(3)根据图中物距和相距的关系判断出成像的性质；
(4)根据物体在凸透镜的一倍焦距和二倍焦距之间的成像性质进行判断；
(5)根据物体在焦点以内成像的性质进行判断。
本题考查学生动手操作实验的能力以及学生对凸透镜成像规律的掌握，要求学生能根据凸透镜成像规律分析实际问题，此题涉及到的知识点较多。
22.【答案】匀速直线 小车 大 3 受 小 做匀速直线运动
【解析】解：(1)红红在探究“滑动摩擦力大小与什么因素有关”的实验中，每次她都应用弹簧测力计沿水平方向拉物体做匀速运动，使拉力与物体所受摩擦力二力平衡；测力计的示数分别如图甲所示，分析A、B两次实验数据可知，压力相同，B的拉力大，即滑动摩擦力大，小车的表面更粗糙。根据A、C两次实验得出：接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
(2)如果突然将拉力增加到3.2N，因压力大小和接触面粗糙程度不变，故则此时木块受到木板的摩擦力大小不变，为3N，因拉力大于滑动摩擦力，故木块必做加速运动，小车仍随木块一起运动，所以受摩擦力作用。
(3)摩擦力大小与接触面的粗糙程度有关，接触面越粗糙，摩擦力越大；反之接触面越光滑，则摩擦力越小。当摩擦力越小时，小车运动的距离越远；
推理：如果运动物体不受力，它将做匀速直线运动。
故答案为：(1)匀速直线；小车；大；(2)3；受；(3)小；做匀速直线运动。
(1)掌握二力平衡条件，在实验中，只有拉动木块做匀速直线运动，其受到的拉力和摩擦力才相互平衡，大小相等。
分析A、B、C实验数据中的相同点和不同点，比较摩擦力的大小变化是由哪个因素引起的，便可得出结论。
(2)影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度；物体在非平衡力作用下做变速运动；
(3)根据摩擦力大小与接触面的粗糙程度关系，就可以得出水平面光滑时摩擦力大小；分析实验现象，即可得出运动距离与摩擦力大小的关系；本实验中用到了实验加推理的方法来说明当物体所受阻力为零时物体的运动速度不会发生变化。
本题是一道实验题，该实验的目的是探究滑动摩擦力、阻力对物体运动的影响，是一道综合题。
23.【答案】右 待测电阻断路了 电阻的平均值/Ω 5 S闭合时，读出电流表示数I2 Rx=I1R0I2-I1。
【解析】解：(1)在伏安法测电阻的实验中，电压表应与被测电阻并联，由图知电源电压为3V，所以应选择0-3V量程，如图所示：
(2)为了保护电路，闭合开关前，应将变阻器滑片移至最大阻值处，由实物图知，应将变阻器滑片移至最右端；
(3)闭合开关后，电流表无示数，说明电路可能发生了断路，电压表示数接近3V，说明电压表两接线柱到电源间是通路，所以故障的原因可能是待测电阻断路了；
(4)测电阻的实验中，为了减小实验误差要进行多次测量，最后取多次测量的平均值，所以▲处应填写：电阻的平均值/Ω；
(5)根据乙图可知，电压表的量程为0～3V，分度值为0.1V，电压表示数为2.5V；
电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A；
由I=UR可知，Rx的阻值：Rx=UI=2.5V0.5A=5Ω；
(6)在丙图电路中，实验步骤：
②S断开时，读出电流表示数I1，此时电流表测通过R0的电流；
③S闭合时，读出电流表的示数为I2，此时两电阻并联，电流表测干路电流，
由并联电路的特点和欧姆定律可得：
Rx=UxIx=U0Ix=I1R0I2-I1。
故答案为：(1)见上图；(2)右；(3)待测电阻断路；(4)电阻的平均值/Ω；(5)5；(6)③S 闭合时，读出电流表示数 I2；Rx=I1R0I2-I1。
(1)本实验中电压表应与被测电阻并联，根据电源电压选择合适的量程；
(2)闭合开关前，应将变阻器滑片移至最大值处；
(3)电流表无示数，可能电路的断路发生，再根据电压表示数情况分析判断故障的原因；
(4)根据实验目的分析表格的设计情况；
(5)根据电压表和电流表的量程、分度值以及指针的位置读出电压表和电流表的示数，根据欧姆定律的变形公式求出被测电阻的阻值；
(6)测出通过定值电阻R0和未知电阻Rx的电流，利用并联电路的电压特点和欧姆定律得出等式即可求出Rx的阻值。
本题考查伏安法测量电阻实验中电路连接、注意事项、电压表和电流表的读数、电阻的计算以及测量电阻的特殊方法，我们要能够根据学过的物理知识设计出实验方案。
24.【答案】解：(1)高温挡时电饭锅正常工作时电路中的总电流：
I=P高U=1100W220V=5A；
(2)由电路图知，当S1闭合，S2连接触点A时，处于高温挡，电阻R1、R2并联，
通过R1的电流：
I1=UR1=220V55Ω=4A，
通过R2的电流：
I2=I-I1=5A-4A=1A，
R2的阻值：
R2=UI2=220V1A=220Ω；
(3)由电路图知，当S1断开，S2连接触点B时，处于低温挡，电阻R1和R2串联，
电路的总电阻：
R总=R1+R2=55Ω+220Ω=275Ω，
此时电路消耗的功率：
P低=U2R总=(220V)2275Ω=176W；
(4)由电路图知，只闭开关S1时，只有电阻R1接入电路，处于中温挡。
此时电路消耗的功率：
P中=U2R1=(220V)255Ω=880 W，
结合丙图，电饭煲煮一次饭消耗的总电能：
W=W1+W2+W3=P高t1+P中t2+P低t3
=1100W×10×60s+880W×15×60s+176W×5×60s=1.5048×106J。
答：(1)处于高温挡时电饭锅正常工作时电路中的总电流是5A；
(2)电阻R2的阻值是220Ω；
(3)此时电路的总功率为176W；
(4)本次煮饭过程中电饭锅消耗的电能是1.5048×106J。
【解析】(1)已知高温挡的功率和电源电压，根据公式I=PU可得电路的总电流；
(2)当S1闭合，S2连接触点A时，R1和R2并联，为高温挡，已知R1的阻值，根据公式I=UR可得通过R1的电流，再根据并联电路的电流规律，求出通过R2的电流，利用公式R=UI可得其阻值；
(3)当S1断开，S2连接触点B时，处于低温挡，电阻R1和R2串联，根据串联电路的电阻规律可得电路的总电阻，利用公式P=U2R可得低温挡的功率；
(4)只闭开关S1时，只有电阻R1接入电路，处于中温挡。利用公式P=U2R求出中温挡的功率，结合丙图通过公式W=Pt可得三个挡位分别消耗的电能，而煮饭过程中电饭锅消耗的电能就是三个挡位消耗的电能之和。
本题是一道有关电加热器的题，需综合应用欧姆定律、串并联电路的特点、功率公式以及电能的公式，关键是要分析清楚电路。
25.【答案】解：(1)由公式p=ρ液gh可得，容器中水的深度为：h=pρ水g=3.0×103Pa1.0×103kg/m3×10N/kg=0.3m；
由公式G=mg=ρVg可得，小球的密度为：ρ球=G球V球g=0.6N100×10-6m3×10N/kg=0.6×103kg/m3；
(2)小球浸没在水中，排开水的体积为：V排=V球=100×10-6m3=10-4m3，
小球受到的浮力为：F浮没=ρ水gV排=1.0×103kg/m3×10N/kg×10-4m3=1N，
小球静止时，所受浮力、重力和压力三力平衡，挡板对小球的压力为：F压=F浮没-G球=1N-0.6N=0.4N；
(3)撤去挡板前，小球所受浮力大于小球的重力，所以撤去挡板后，小球将上浮，静止时漂浮在水面上，此时小球所受浮力为：F浮漂=G球=0.6N，
撤去挡板前、后，小球所受浮力的变化量为：ΔF浮=F浮没-F浮漂=1N-0.6N=0.4N，
由力的作用是相互的可知小球对水的压力变化量为0.4N，则水对容器底压力的变化量为0.4N。
答：(1)容器中水的深度为0.3m，实心小球的密度为0.6×103kg/m3；
(2)挡板对小球的压力为0.4N；
(3)撤去挡板，小球静止后，水对容器底压力的变化量为0.4N。
【解析】(1)根据液体压强公式p=ρ液gh计算容器中水的深度；已知小球的体积和重力，根据公式G=mg=ρVg计算小球密度；
(2)根据公式F浮没=ρ液gV排计算小球受到的浮力，小球静止时，所受浮力、重力和压力三力平衡，由F压=F浮没-G计算压力大小；
(3)撤去挡板，小球静止后漂浮在水面，所受浮力等于小球的重力，即：F浮漂=G，利用ΔF浮=F浮没-F浮漂计算小球所受浮力的变化量，由力的作用是相互的可知小球对水的压力变化量，即水对容器底压力的变化量。
本题综合考查压强公式、阿基米德原理、物体浮沉条件的应用以及力的平衡条件的应用，难度较大。
相关试卷
2023年山东省滨州市惠民县石庙一中中考物理二模试卷（含解析）： 这是一份2023年山东省滨州市惠民县石庙一中中考物理二模试卷（含解析），共28页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2023年山东省滨州市惠民县中考物理二模试卷： 这是一份2023年山东省滨州市惠民县中考物理二模试卷，共17页。试卷主要包含了选择题，填空题，作图，综合应用题等内容，欢迎下载使用。
2023年山东省滨州市阳信县中考物理二模试卷(含答案)： 这是一份2023年山东省滨州市阳信县中考物理二模试卷(含答案)，共23页。试卷主要包含了填空题，作图等内容，欢迎下载使用。
