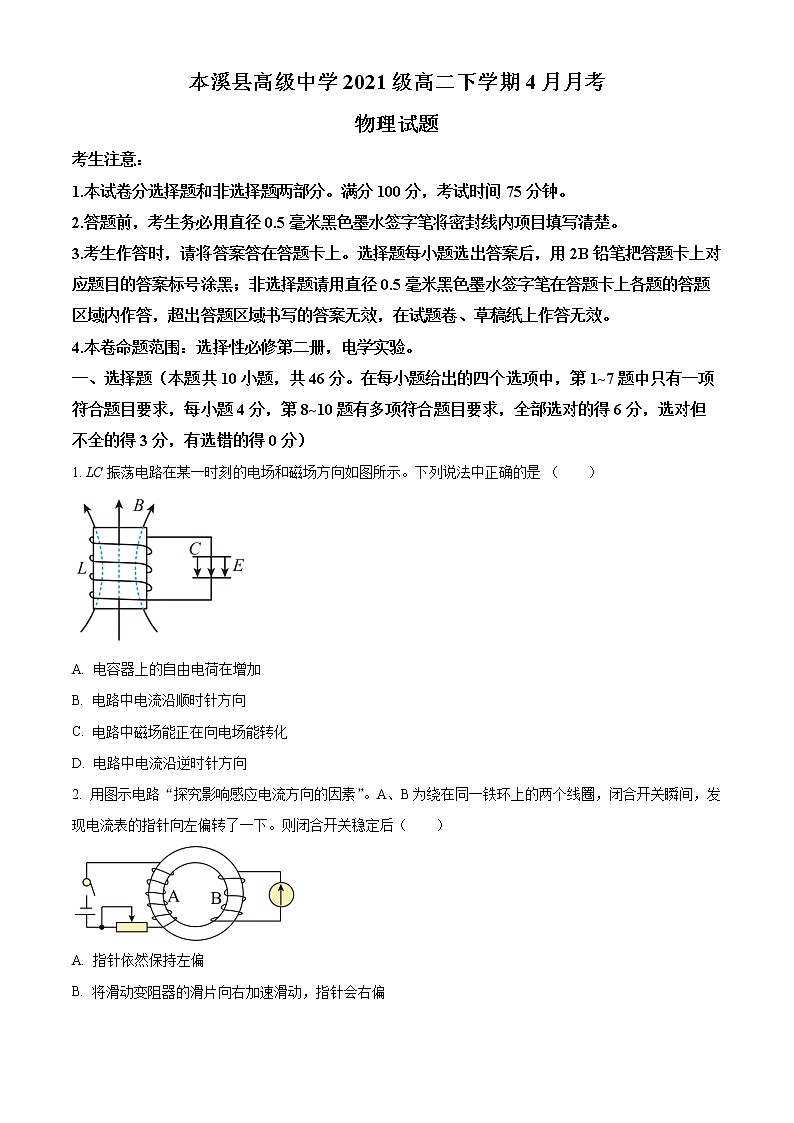

本溪县高级中学2021级高二下学期4月月考

物理试题

考生注意：

1.本试卷分选择题和非选择题两部分。满分100分，考试时间75分钟。

2.答题前，考生务必用直径0.5毫米黑色墨水签字笔将密封线内项目填写清楚。

3.考生作答时，请将答案答在答题卡上。选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；非选择题请用直径0.5毫米黑色墨水签字笔在答题卡上各题的答题区域内作答，超出答题区域书写的答案无效，在试题卷、草稿纸上作答无效。

4.本卷命题范围：选择性必修第二册，电学实验。

一、选择题（本题共10小题，共46分。在每小题给出的四个选项中，第1~7题中只有一项符合题目要求，每小题4分，第8~10题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分）

1. LC振荡电路在某一时刻的电场和磁场方向如图所示。下列说法中正确的是 （　　）

A. 电容器上的自由电荷在增加

B. 电路中电流沿顺时针方向

C. 电路中磁场能正在向电场能转化

D. 电路中电流沿逆时针方向

2. 用图示电路“探究影响感应电流方向的因素”。A、B为绕在同一铁环上的两个线圈，闭合开关瞬间，发现电流表的指针向左偏转了一下。则闭合开关稳定后（　　）

A. 指针依然保持左偏

B. 将滑动变阻器的滑片向右加速滑动，指针会右偏

C. 将滑动变阻器的滑片向右减速滑动，指针会右偏

D. 断开开关瞬间，指针会右偏

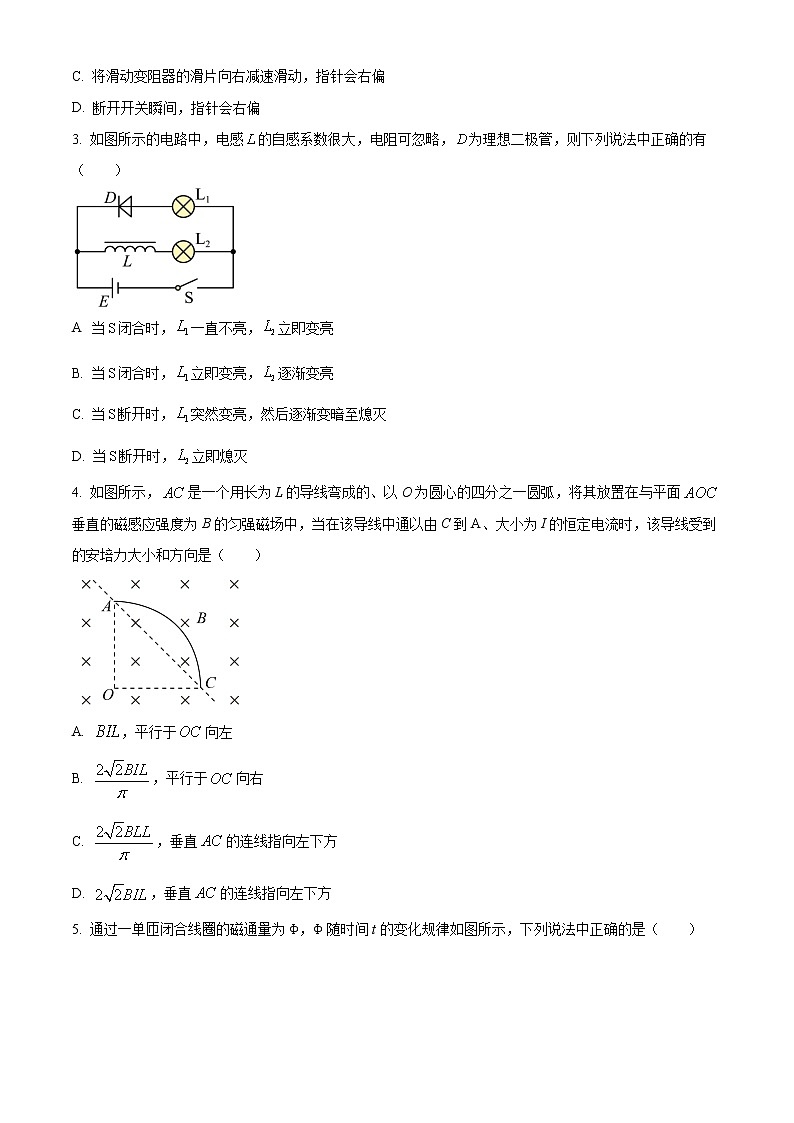

3. 如图所示的电路中，电感的自感系数很大，电阻可忽略，为理想二极管，则下列说法中正确的有（　　）

A 当闭合时，一直不亮，立即变亮

B. 当闭合时，立即变亮，逐渐变亮

C. 当断开时，突然变亮，然后逐渐变暗至熄灭

D. 当断开时，立即熄灭

4. 如图所示，是一个用长为L的导线弯成的、以O为圆心的四分之一圆弧，将其放置在与平面垂直的磁感应强度为B的匀强磁场中，当在该导线中通以由C到A、大小为I的恒定电流时，该导线受到的安培力大小和方向是（　　）

A. ，平行于向左

B. ，平行于向右

C. ，垂直的连线指向左下方

D. ，垂直的连线指向左下方

5. 通过一单匝闭合线圈的磁通量为Φ，Φ随时间t的变化规律如图所示，下列说法中正确的是（  ）

A. 0～0.3 s时间内线圈中的感应电动势均匀增加

B. 第0.6 s末线圈中的感应电动势大小为4 V

C. 第0.9 s末线圈中的感应电动势的值比第0.2 s末的小

D. 第0.2 s末和第0.4 s末的感应电动势的方向相同

6. 如图1、2分别是甲、乙两种交流电的i—t关系图像，则甲、乙两种交流电的有效值之比为（   ）

A.  B.  C.  D. 1：1

7. 图甲是小型交流发电机的示意图，两极M、N间的磁场可视为水平方向的匀强磁场，图中电表均为理想交流电表，内阻不计的矩形线圈绕垂直于磁场方向的水平轴沿逆时针方向匀速转动，矩形线圈通过滑环接一理想变压器，滑动触头P上下移动时可改变变压器副线圈的输出电压，副线圈接有可调电阻R，从图示位置开始计时，发电机线圈中产生的交变电动势随时间变化的图象如图乙所示，以下判断正确的是（　　）

A. 电压表的示数为

B. 在0.01s末时刻发电机线圈平面与磁场方向垂直

C. 若滑动触头P的位置向上移动、R不变时，电流表读数将减小

D. 若滑头P的位置不变、R不变时，而把发电机线圈的转速增大一倍，则变压器的输入功率将增大到原来的4倍

8. 如图是金属圆盘发电机的原理图。匀强磁场垂直于金属圆盘，电阻R通过导线与两块铜片电刷D、C连接，D、C分别与转动轴和圆盘的边缘良好接触。圆盘绕通过圆心O的固定转动轴按图示顺时针方向转动，电阻R中就有电流通过。则（　　）

A. 电流方向由D经过电阻R流向C

B. 通过电阻R的电流大小与铜盘的半径成正比

C. 通过电阻R的电流大小与磁感应强度成正比

D. 通过电阻R的电流大小与圆盘转动的角速度成正比

9. 如图所示，两个完全相同的导线圈a、b从同一高度自由下落，途中在不同高度处通过两个宽度为d、磁感应强度为B的匀强磁场区域后落到水平地面上，设两线圈着地时动能分别为Eka和Ekb，穿出磁场区域的过程中流过线圈导线横截面的总电荷量分别为qa和qb，则下列判断正确的是（　　）

A.  B.  C.  D.

10. 如图所示，以平行虚线为边界的两个匀强磁场区域长度足够长，宽度皆为l，磁感应强度大小皆为B，方向相反。单匝正方形金属框abcd边长为l，电阻为R，在初始位置时右侧边恰好处于匀强磁场区的左边界上。如果从某时刻开始金属框以大小为v的速度向右匀速通过磁场区，感应电流顺时针方向为正方向，安培力以向左为正方向，则下图中能定性反映金属框穿过磁场区域时安培力、感应电流与时间关系的是（　　）

A.  B.

C.  D.

二、实验题（本题共2小题，共14分）

11. 某同学准备测量某电池组的电动势和内阻。已知电池组的内阻约1Ω，电动势约5V，除被测电池组、开关、导线若干外，还有下列器材供选用：

A.电压表（量程0~15V，内阻约10000Ω）

B.电压表（量程0~6V，内阻约3000Ω）

C.电阻箱R（0~99.9Ω）

D.定值电阻

E.定值电阻

（1）设计的电路图如图甲所示，如果要准确测量电源的电动势和内阻，电压表V应选择_______（选填“A”或“B”）；定值电阻应选择_________（选填“D”或“E”）。

（2）改变电阻箱的阻值R，记录对应电压表的读数Ｕ，作出的图像如图乙所示，图线与横、纵坐标轴的截距分别为、p，定值电阻的阻值用表示，则可得该电池组的电动势为________，内阻为_______（用字母表示）。

12. 某实验小组做“测量一均匀新材料制成的金属丝的电阻率”实验：

（1）先用螺旋测微器测量电阻丝Rx的直径d，示数如图甲所示，其直径d=___________mm；再用刻度尺测出电阻丝Rx的长度为L。

（2）首先用多用电表粗测Rx电阻，当用“×10”挡时发现指针偏转角度过大，应该换用_________（选填“×100”或“×1”）挡，进行一系列正确操作后，指针静止时位置如图乙所示，其读数为_________Ω。

（3）为了能比较精确地测量Rx的阻值，实验室提供了如下的实验器材，电流表应选用_________，定值电阻应选用_________；为了滑动变阻器调节方便，并让电压变化范围尽量大一些，滑动变阻器应选用_________（均填仪器前的字母代号）

A.电源（电动势E=6V，内阻不计）；

B.电流表（量程为30mA，内阻R1=9.5Ω）；

C.电流表（量程为3A，内阻R2=0.1Ω）；

D.电压表（量程为6V，内阻RV>10kΩ）；

E.定值电阻（R3=0.5Ω）；

F.定值电阻（R4=5Ω）；

G.滑动变阻器（最大阻值为10Ω，允许通过的最大电流为2A）；

H.滑动变阻器（最大阻值为15kΩ，允许通过最大电流为0.5A）；

I.开关S，导线若干。

（4）根据所选用的实验器材，设计测量电阻的电路图如图丙所示，若电压表的示数为U，电流表的示数为I，则待测电阻的计算式为Rx=____________（用U、I表示）

（5）则该合金丝的电阻率ρ=____________（用Rx、L、d表示）。

三、计算题（本题共3小题，共计40分。解答时应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位）

13. 如图所示为远距离输电示意图，变压器均为理想变压器，发电站发电机输出功率为100kW、电压为200V。通过升压变压器升高电压后向远处输电，输电线总电阻为，在用户端用降压变压器把电压降为220V。已知在输电线上损失的功率为输出功率的5%。求：

（1）输电线上的电流；

（2）升压和降压变压器的原、副线圈匝数比。

14. 如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.5m一端连接R=1Ω的电阻．导线所在空间存在竖直向下的匀强磁场，磁感应强度B=1T．质量1kg的导体棒MN放在导轨上，电阻r=0.25Ω，其长度恰好等于导轨间距，与导轨接触良好，导轨的电阻可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v=5m/s．求：

（1）感应电动势E和MN两点间的电势差；

（2）在2s时间内，拉力做的功；

（3）在2s末，撤去拉力，棒会逐渐减速直至停止运动．求全过程中电阻R上产生的焦耳热．

15. 如图所示，在直角坐标系xOy所在平面内，A点坐标为（0，d），直线AC与y轴垂直，它是第一象限内匀强电场与匀强磁场的分界线。场强大小为E的电场方向竖直向上，磁感应强度大小为B的磁场垂直纸面向外。一质量为m、电荷量为-q（q>0）的带负电粒子，以某一初速度与x轴正向成��=30°从O点射入磁场。已知粒子在磁场中偏转后穿过AC第一次进入电场并恰好做直线运动，不计粒子重力，求：

（1）在图中画出粒子运动轨迹的示意图并求带电粒子射入磁场初速度的大小；

（2）带电粒子进入电场前在磁场中运动时间和第一次在第一象限内运动的时间；

（3）粒子每次经过x轴时的位置坐标。

本溪县高级中学2021级高二下学期4月月考

物理试题

考生注意：

1.本试卷分选择题和非选择题两部分。满分100分，考试时间75分钟。

2.答题前，考生务必用直径0.5毫米黑色墨水签字笔将密封线内项目填写清楚。

3.考生作答时，请将答案答在答题卡上。选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；非选择题请用直径0.5毫米黑色墨水签字笔在答题卡上各题的答题区域内作答，超出答题区域书写的答案无效，在试题卷、草稿纸上作答无效。

4.本卷命题范围：选择性必修第二册，电学实验。

一、选择题（本题共10小题，共46分。在每小题给出的四个选项中，第1~7题中只有一项符合题目要求，每小题4分，第8~10题有多项符合题目要求，全部选对的得6分，选对但不全的得3分，有选错的得0分）

【1题答案】

【答案】D

【2题答案】

【答案】D

【3题答案】

【答案】C

【4题答案】

【答案】C

【5题答案】

【答案】B

【6题答案】

【答案】A

【7题答案】

【答案】D

【8题答案】

【答案】CD

【9题答案】

【答案】BC

【10题答案】

【答案】AC

二、实验题（本题共2小题，共14分）

【11题答案】

【答案】    ①. B    ②. D    ③.     ④.

【12题答案】

【答案】    ①. 0.770##0.768##0.769##0.771##0.772    ②. ×1    ③. 10.0##10    ④. B    ⑤. E    ⑥. G    ⑦.     ⑧.

三、计算题（本题共3小题，共计40分。解答时应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位）

【13题答案】

【答案】（1）25A；（2）1：20；190：11

【14题答案】

【答案】（1）2.5V     ，2V（2）10J，（3）18J

【15题答案】

【答案】（1），；（2），；（3）
