广西河池市2020-2022三年中考物理真题分类汇编-03电磁学（电流和电路、电压和电阻、欧姆定律）

广西河池市2020-2022三年中考物理真题分类汇编-03电磁学（电流和电路、电压和电阻、欧姆定律）

一、单选题

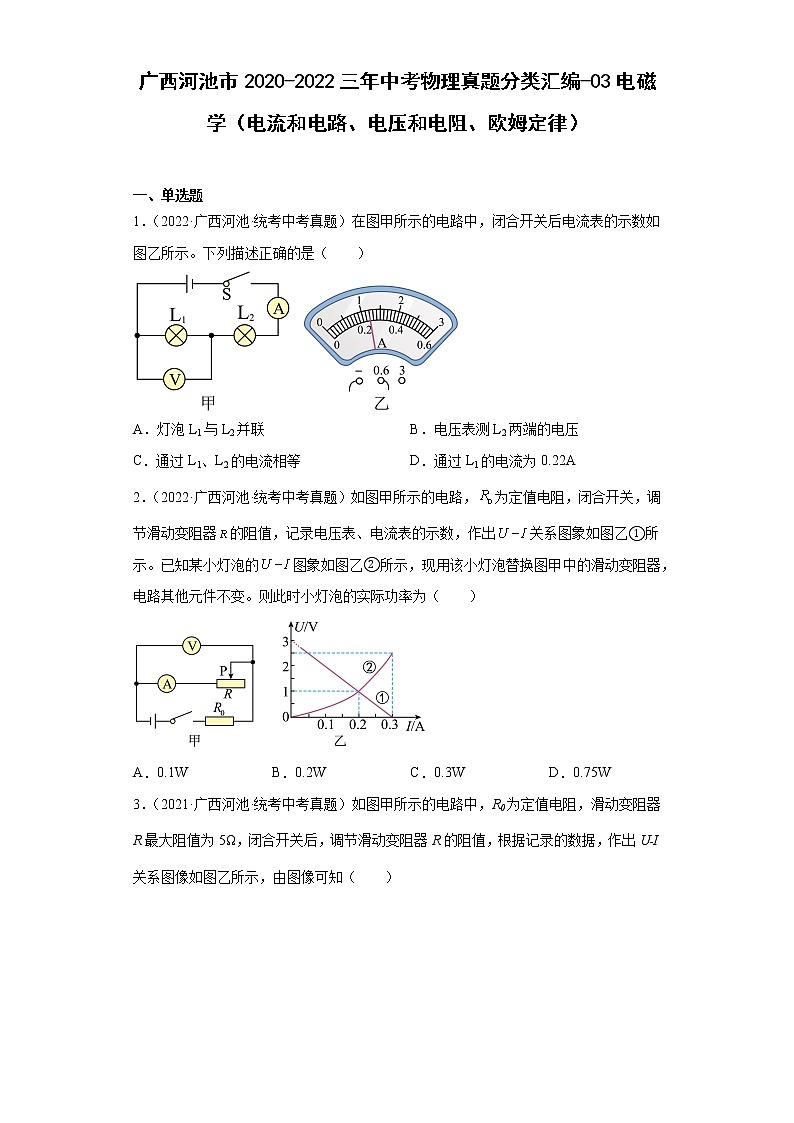

1．（2022·广西河池·统考中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（　　）

A．灯泡L1与L2并联 B．电压表测L2两端的电压

C．通过L1、L2的电流相等 D．通过L1的电流为0.22A

2．（2022·广西河池·统考中考真题）如图甲所示的电路，为定值电阻，闭合开关，调节滑动变阻器的阻值，记录电压表、电流表的示数，作出关系图象如图乙①所示。已知某小灯泡的图象如图乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。则此时小灯泡的实际功率为（　　）

A．0.1W B．0.2W C．0.3W D．0.75W

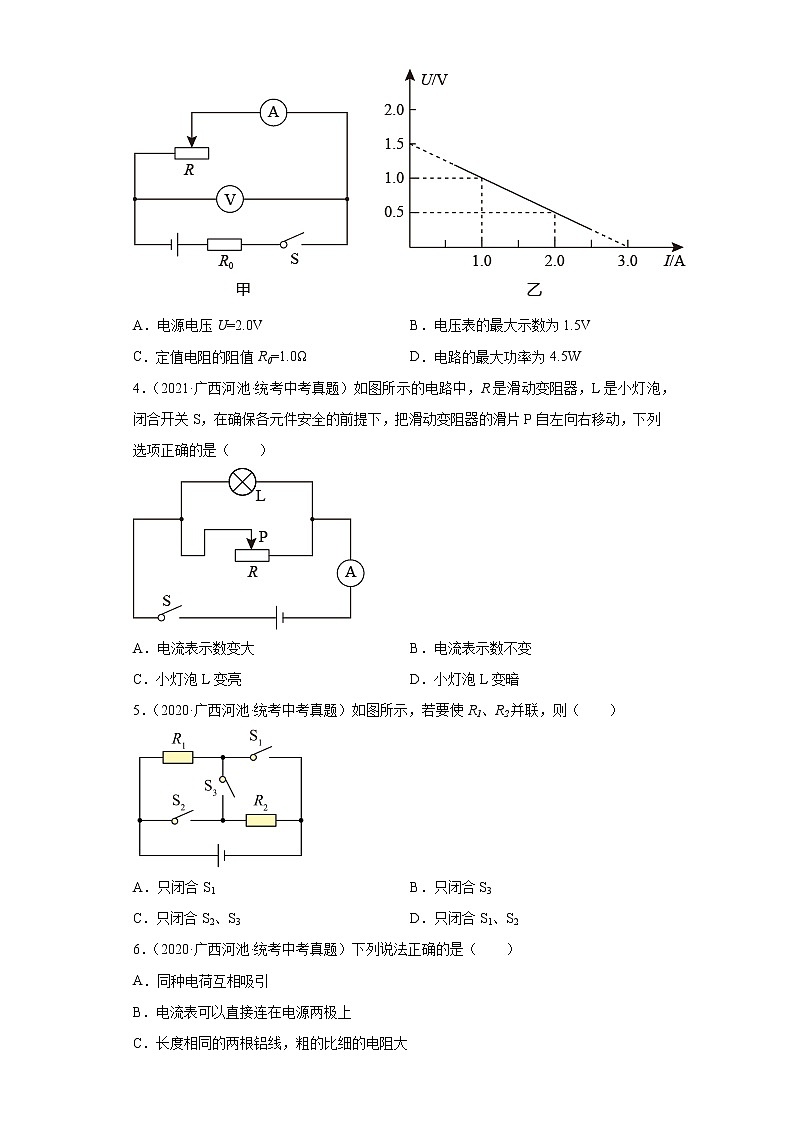

3．（2021·广西河池·统考中考真题）如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（　　）

A．电源电压U=2.0V B．电压表的最大示数为1.5V

C．定值电阻的阻值R0=1.0Ω D．电路的最大功率为4.5W

4．（2021·广西河池·统考中考真题）如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（　　）

A．电流表示数变大 B．电流表示数不变

C．小灯泡L变亮 D．小灯泡L变暗

5．（2020·广西河池·统考中考真题）如图所示，若要使R1、R2并联，则（　　）

A．只闭合S1 B．只闭合S3

C．只闭合S2、S3 D．只闭合S1、S2

6．（2020·广西河池·统考中考真题）下列说法正确的是（　　）

A．同种电荷互相吸引

B．电流表可以直接连在电源两极上

C．长度相同的两根铝线，粗的比细的电阻大

D．电路中有电流，电路两端就一定有电压

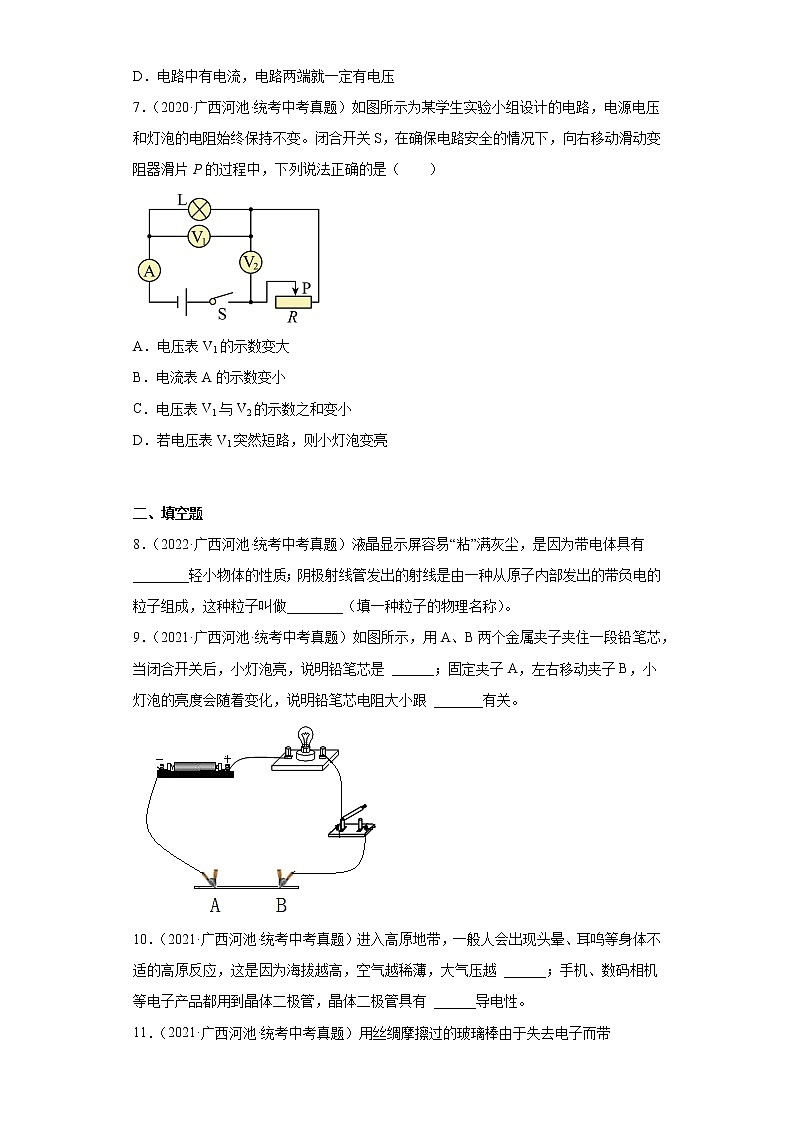

7．（2020·广西河池·统考中考真题）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）

A．电压表V1的示数变大

B．电流表A的示数变小

C．电压表V1与V2的示数之和变小

D．若电压表V1突然短路，则小灯泡变亮

二、填空题

8．（2022·广西河池·统考中考真题）液晶显示屏容易“粘”满灰尘，是因为带电体具有________轻小物体的性质；阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，这种粒子叫做________（填一种粒子的物理名称）。

9．（2021·广西河池·统考中考真题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 _______有关。

10．（2021·广西河池·统考中考真题）进入高原地带，一般人会出现头晕、耳鸣等身体不适的高原反应，这是因为海拔越高，空气越稀薄，大气压越 ______；手机、数码相机等电子产品都用到晶体二极管，晶体二极管具有 ______导电性。

11．（2021·广西河池·统考中考真题）用丝绸摩擦过的玻璃棒由于失去电子而带 _________电；家庭电路中电视机、洗衣机、电灯等用电器都是 ___________联的。

12．（2020·广西河池·统考中考真题）电路由电源、开关、用电器及导线组成。给充电宝充电时，充电宝相当于电路中的______；教室里安装的8盏灯是______（选填“串”或“并”）联的。

13．（2020·广西河池·统考中考真题）如图所示的电路中，电源电压不变，定值电阻R1＝10Ω，滑动变阻器R2标有“50Ω1A”的字样，电压表的量程为0～3V，电流表的量程为0～0.6A。当闭合开关S，P位于R2的某一位置时，电压表示数为3V，电流表示数为0.4A，则流过滑动变阻器R2的电流为______A；为确保电路的安全，R2的取值范围是______Ω。

三、实验题

14．（2022·广西河池·统考中考真题）某实验小组用伏安法测量待测电阻的阻值，设计的实验电路如图甲所示。

（1）根据图甲用笔画线代替导线将图乙的实物图补充完整________；

（2）该实验的原理是________；

（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为________；实验时应多测几组数据，求电阻的平均值，目的是________；

（4）若撤去电压表和滑动变阻器，新增一个阻值为的定值电阻，利用如图丙所示的实验电路，也可以测量待测电阻的阻值。实验步骤如下：

①首先，闭合开关、，记录电流表的示数；

②接着，断开开关________，记录电流表的示数；则待测电阻的阻值________（用、、表示）。

四、计算题

15．（2022·广西河池·统考中考真题）如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220V的电源、阻值为55Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁（线圈电阻忽略不计）、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示。当控制电路电流I≥0.05A时，衔铁被吸合，电热丝R停止工作，同时红灯亮蜂鸣器响发出报警信号，表明烘干机内温度过高。

（1）电热丝R工作时的电流为多少？

（2）电热丝R通电10s产生的热量为多少？

（3）已知控制电路的电源电压U=6V，当调节滑动变阻器R2=70Ω时，烘干机内温度至少多高会发出报警信号？

参考答案：

1．C

【详解】AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；

B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；

D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。

故选C。

2．B

【详解】由图甲知道，定值电阻R0与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，电流表测量电路中的电流；当滑动变阻器滑片移到最左端时，滑动变阻器被短路，电压表示数为0，由图乙知道，此时电路中的电流I=0.3A，根据欧姆定律可得，电源电压

U=IR0=0.3A×R0———①

由图乙知道，当电流表示数为I1=0.2A时，电压表示数为UR=1V，根据欧姆定律和串联电路的电压特点可得，电源电压

U=UR+I1R0=1V+0.2A×R0———②

联立①②两式解得，电源电压与定值电阻分别是

U=3V

R0=10Ω

用小灯泡替换图甲中的滑动变阻器，电路其他元件不变，则小灯泡与定值电阻R0串联，根据串联电路特点结合图乙知道，当电路中的电流I′=0.2A，小灯泡两端电压为UL=1V时，电源电压

U=UL+I′R0=1V+0.2A×10Ω=3V

此时小灯泡的实际功率

PL=ULI′=1V×0.2A=0.2W

故B正确。

故选B。

3．D

【详解】由图甲知：滑动变阻器R与定值电阻R0串联，电流表测串联电路中的电流，电压表测滑动变阻器R两端的电压；

AC．由图乙可得：当电路中电流I1=3A时，滑动变阻器两端电压为零，此时R=0，则电源电压

U=I1R0=3A×R0……①

当电路中电流I2=1A时，滑动变阻器两端电压为1V，则电源电压

U=I2×R0+1V=1A×R0+1V……②

联立①②可得：R0=0.5Ω，U=1.5V；故A、C选项错误；

B．根据串联分压的规律“电阻越大，所分得的电压越大”可知：当滑动变阻器阻值R最大=5Ω时，电压表的示数最大。此时串联电路的总电阻为

R串=R最大+R0=5Ω+0.5Ω=5.5Ω

串联电路的电流为

I串== =

则电压表的最大示数为

U最大=I串R最大=×5Ω=1.36V

故C选项错误；

D．由图乙可知：电路中的最大电流I最大=3.0A，则电路的最大功率为

P最大=UI最大=1.5V×3.0A=4.5W

故D选项正确。

故选D。

4．A

【详解】AB．灯泡和变阻器并联，把滑动变阻器的滑片P自左向右移动，变阻器阻值减小，电压不变，根据，变阻器支路电流变大，灯泡支路电流不变，总电流变大，电流表示数变大，故A正确，B错误；

CD．因为并联，所以变阻器支路不影响灯泡，灯泡亮度不变，故CD错误。

故选A。

5．D

【详解】A．只闭合S1，只有R1接入电路，故A不符合题意；

B．只闭合S3，两个电阻串联，故B不符合题意；

C．只闭合S2、S3，R1被短路，故C不符合题意；

D．只闭合S1、S2，两个电阻并联，故D符合题意。

故选D。

6．D

【详解】A．同种电荷相互排斥，异种电荷相互吸引，故A错误；

B．电流表电阻极小，若直接接在电源的两极，则会产生很大的电流，烧坏电源。故不允许电流表直接接在电源的两极上。故B错误；

C．同种材料的导体长度相同，横截面积越大，电阻越小，故长度相同的两根铝线，粗的比细的电阻小，故C错误；

D．在闭合的回路上施加电压，从而驱动电荷的定向移动形成电流，故D正确。

故选D。

7．A

【详解】A B．由电路图可知，滑动变阻器和灯泡串联，电压表V1测量灯泡两端电压，电压表V2测量滑动变阻器两端的电压，将滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表A示数变大；由于灯泡的电阻始终保持不变，根据U=IR可知灯泡两端的电压变大，即电压表V1的示数变大，故A正确，B错误；

C．由串联电路的电压特点可知，V1、V2示数之和为电源电压，因电源电压不变，所以V1、V2示数之和不变，故C错误；

D．由于电压表V1与灯泡并联，若电压表V1突然短路，则灯泡也被短路，所以灯泡不发光，故D错误。

故选A。

8．     吸引     电子

【详解】[1]带电体具有吸引轻小物体的性质，所以，液晶显示屏容易“粘”满灰尘，是因为带静电的显示屏能吸引轻小的灰尘。

[2]阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，由原子的结构知道，这种粒子是电子。

9．     导体     长度

【详解】[1]用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯容易导电，铅笔芯是导体。

[2]左右移动夹子B，改变了铅笔芯接入电路中的长度，小灯泡的亮度会随着变化，说明电阻变化引起了电流的变化，则说明铅笔芯电阻的大小与长度有关。

10．     小     单向

【详解】[1]大气压强的大小还与海拔高度有关，一般海拔越高，空气越稀薄，则产生的大气压越小。

[2]锗、硅导电性能介于导体和绝缘体之间，这种材料称做半导体；半导体材料制成的二极管具有单向导电性。

11．     正     并

【详解】[1]用丝绸摩擦过的玻璃棒由于失去电子而带正电，丝绸得到电子带负电。

[2]家庭电路中电视机、洗衣机、电灯等用电器工作时互不影响，采用并联。

12．     用电器     并

【详解】[1]给充电宝充电时，充电宝消耗电能、转化为化学能，相当于简单电路中的用电器。

[2]教室里安装的8盏灯是并联的，互不影响。

13．     0.1

【详解】[1][2]分析电路图知，R1和滑动变阻器R2是并联的，电流表测量干路电流，电压表测量电源电压。通过R1的电流

则流过R2的电流为

因为电压表的量程为0～3V，电流表的量程为0～0.6A。为确保电路的安全，电路中的电流不能超过0.6A。故

代入数据解得

故R2的取值范围是。

14．               5     减小误差

【详解】（1）[1]由电路图可知，待测电阻与滑动变阻器串联，电压表测待测电阻两端的电压，电流表测通过待测电阻的电流，滑动变阻器选用左下接线柱与开关串联接入电路中，实物图如图所示：

（2）[2]用伏安法测量待测电阻的阻值实验中，用电压表测待测电阻两端的电压，用电流表测通过的电流，根据计算电阻，故该实验的原理是。

（3）[3]由可知，待测电阻的阻值为

 [4]为了提高测量的准确程度，要多次测量求平均值减小误差。

（4）[5][6]实验步骤：①首先，闭合开关、，记录电流表的示数，此时电路为的简单电路，被短路，电流表测通过的电流，电源电压为

②接着，断开开关，记录电流表的示数，此时与串联，电流表测电路中的电流，根据欧姆定律可知，两端的电压为

两端的电压为

由欧姆定律可知，待测电阻的阻值为

15．（1）4A；（2）8800J；（3）60℃

【详解】解：（1）由电路图可知，电热丝R工作时，衔铁与工作电路中上触点接触，电热丝R单独连接在工作电路中，其两端电压U工作=220V，由题意可知，电热丝的阻值R=55Ω，根据欧姆定律可以得出，电热丝R工作时的电流为

（2）电热丝通电时间为t=10s，由焦耳定律得，电热丝通电10s产生的热量为

（3）由控制电路图可知，控制电路的电源电压U=6V，电磁铁、热敏电阻R1和滑动变阻器R2串联在控制电路中，则流过三者的电流相等，不计电磁铁的电阻，电磁铁相当于一条导线，则电路中总电阻为

当控制电路电流I≥0.05A时，衔铁被吸合，电热丝R停止工作，同时红灯亮蜂鸣器响发出报警信号，由欧姆定律可知，此时电路中总电阻为

此时，滑动变阻器阻值R2=70Ω，则热敏电阻R1的阻值为

由欧姆定律可知电路中总电阻越小电流越大，则根据题意只要热敏电阻R1≤50Ω，电路就会发出报警，由题中表格可知，温度越高，热敏电阻R1越小，查询表格数据可知，对应热敏电阻R1=50Ω的温度为60℃，则当调节滑动变阻器R2=70Ω时，烘干机内温度至少为60℃会发出报警信号。

答：（1）电热丝R工作时的电流为4A。

（2）电热丝R通电10s产生的热量为8800J。

（3）当调节滑动变阻器R2=70Ω时，烘干机内温度至少60℃会发出报警信号。
