高考物理一轮复习课件+讲义 第1章 专题强化1 运动图象问题
展开
这是一份高考物理一轮复习课件+讲义 第1章 专题强化1 运动图象问题，文件包含高考物理一轮复习第1章专题强化1运动图象问题pptx、高考物理一轮复习第1章专题强化1运动图象问题docx等2份课件配套教学资源，其中PPT共60页， 欢迎下载使用。
1、精练习题。复习时不要搞“题海战术”，应在老师的指导下，选一些源于课本的变式题，或体现基本概念、基本方法的基本题，通过解题来提高思维能力和解题技巧，加深对所学知识的深入理解。在解题时，要独立思考，一题多思，一题多解，反复玩味，悟出道理。 2、加强审题的规范性。每每大考过后，总有同学抱怨没考好，纠其原因是考试时没有注意审题。审题决定了成功与否，不解决这个问题势必影响到高考的成败。那么怎么审题呢? 应找出题目中的已知条件 ;善于挖掘题目中的隐含条件 ;认真分析条件与目标的联系，确定解题思路 。 3、揣摩例题。课本上和老师讲解的例题，一般都具有一定的典型性和代表性。要认真研究，深刻理解，要透过“样板”，学会通过逻辑思维，灵活运用所学知识去分析问题和解决问题，特别是要学习分析问题的思路、解决问题的方法，并能总结出解题的规律。 4、重视错题。“错误是最好的老师”，但更重要的是寻找错因，及时进行总结，三五个字，一两句话都行，言简意赅，切中要害，以利于吸取教训，力求相同的错误不犯第二次。
第一章 运动的描述 匀变速直线运动
专题强化一 运动图象问题
1.知道几种运动图象的物理意义.2.会由图象判断物体的运动情况.3.能根据图象判断或求解图象以外的物理量.4.能够把一种运动图象转化为另一种运动图象.
题型四 图象法解决动力学问题
NEIRONGSUOYIN
1.图象的意义：x－t图象反映了做直线运动的物体的位移随时间变化的规律.2.x－t图象中的“交点”“斜率”“截距”的意义(1)交点：两图线有交点，说明两物体 .(2)斜率：表示 .(3)截距：纵轴截距表示t＝0时刻的初始 ，横轴截距表示位移为零的时刻.
例1 (多选)(2018·全国卷Ⅲ·18)甲、乙两车在同一平直公路上同向运动，甲做匀加速直线运动，乙做匀速直线运动.甲、乙两车的位置x随时间t的变化如图1所示.下列说法正确的是A.在t1时刻两车速度相等B.从0到t1时间内，两车走过的路程相等C.从t1到t2时间内，两车走过的路程相等D.在t1到t2时间内的某时刻，两车速度相等
t1和t2时刻两图线都相交，表明两车在两个时刻均在同一位置，从t1到t2时间内，两车走过的路程相等，在t1到t2时间内，两图线有斜率相等的一个时刻，该时刻两车速度相等，C、D项正确.
解析 x－t图象的斜率表示速度，则可知t1时刻乙车速度大于甲车速度，A项错误；由两图线的纵截距知，出发时甲在乙前面，t1时刻图线相交表示两车相遇，可得0到t1时间内乙车比甲车多走了一段距离，B项错误；

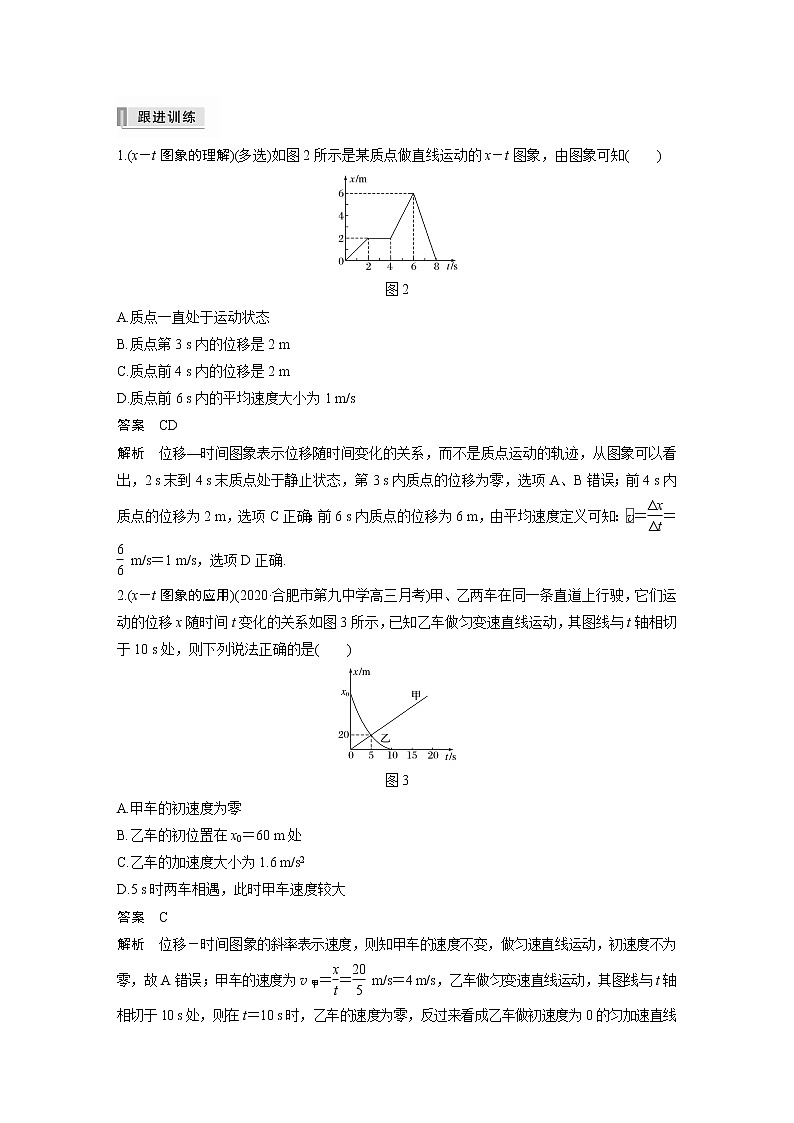

1.(x－t图象的理解)(多选)如图2所示是某质点做直线运动的x－t图象，由图象可知A.质点一直处于运动状态B.质点第3 s内的位移是2 mC.质点前4 s内的位移是2 mD.质点前6 s内的平均速度大小为1 m/s
解析 位移—时间图象表示位移随时间变化的关系，而不是质点运动的轨迹，从图象可以看出，2 s末到4 s末质点处于静止状态，第3 s内质点的位移为零，选项A、B错误；前4 s内质点的位移为2 m，选项C正确；
2.(x－t图象的应用)(2020·合肥市第九中学高三月考)甲、乙两车在同一条直道上行驶，它们运动的位移x随时间t变化的关系如图3所示，已知乙车做匀变速直线运动，其图线与t轴相切于10 s处，则下列说法正确的是A.甲车的初速度为零B.乙车的初位置在x0＝60 m处C.乙车的加速度大小为1.6 m/s2D.5 s时两车相遇，此时甲车速度较大
解析 位移－时间图象的斜率表示速度，则知甲车的速度不变，做匀速直线运动，初速度不为零，故A错误；
乙车做匀变速直线运动，其图线与t轴相切于10 s处，则在t＝10 s时，乙车的速度为零，反过来看成乙车做初速度为0的匀加速直线运动，
解得乙车的加速度大小a＝1.6 m/s2，x0＝80 m，故B错误，C正确；5 s时两车相遇，此时乙车的速度为v乙＝at＝1.6×5 m/s＝8 m/s，乙车的速度较大，故D错误.
1.图象的意义：v－t图象反映了做直线运动的物体的速度随时间变化的规律，它只能描述物体做直线运动的情况.2.图象的斜率：v－t图线(或切线)的斜率表示物体的 .斜率的绝对值表示加速度的 ，斜率为正表示加速度沿规定的正方向，但物体不一定做加速运动；斜率为负，则加速度沿 ，物体不一定做减速运动.3.v－t图线与t轴所围“面积”表示这段时间内物体的 . t轴上方的“面积”表示位移沿 ，t轴下方的“面积”表示位移沿 ，如果上方与下方的“面积”大小相等，说明物体恰好回到出发点.
例2 (2020·广西桂林市、贺州市、崇左市3月联合调研)甲、乙两辆汽车在同一平直公路上行驶，在t＝0时刻两车正好相遇，在之后一段时间(0～t2)内两车速度—时间图象(v－t图象)如图4所示，则在0～t2这段时间内有关两车的运动，下列说法正确的是A.甲、乙两辆车运动方向相反B.在t1时刻甲、乙两车再次相遇C.乙车在0～t2时间内的平均速度小于D.在t1～t2时间内乙车在甲车前方
解析 由题图可知，甲、乙两辆车速度均为正值，即二者均向正方向运动，故甲、乙两辆车运动方向相同，故选项A错误；
由题图可知，在0～t1时间内，二者位移不相等，即在t1时刻甲、乙两车没有相遇，在该时刻二者速度相等，二者之间的距离是最大的，故选项B错误；
如图所示，由v－t图象中图线与t轴所围面积表示位移可知，匀变速运动的位移较大，
由于甲车的初速度大于乙车的初速度，所以开始时甲车在乙车前面，由v－t图象中图线与t轴所围面积表示位移可知在0～t2时间内甲车的位移大于乙车的位移，故整个过程中甲车一直在乙车前面，故选项D错误.
例3 (多选)(2020·山东济南市高三二模)雨雪天气时路面湿滑，汽车在紧急刹车时的刹车距离会明显增加.如图5所示为驾驶员驾驶同一辆汽车在两种路面紧急刹车时的v－t图象，驾驶员的反应时间为1 s.下列说法正确的是A.从t＝0到停下，汽车在湿滑路面的平均速度大于在 干燥路面的平均速度B.从t＝1 s到停下，汽车在湿滑路面的平均速度大于在 干燥路面的平均速度C.从t＝0到停下，汽车在湿滑路面的行驶距离比在干燥 路面的行驶距离多15 mD.从t＝1 s到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍
x1－x2＝15 m，故A错误，C正确；
解析 从t＝0到停下，汽车在湿滑路面的位移为
则从t＝1 s到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍，故D正确.
从t＝1 s到停下，汽车在干燥路面的平均速度
3.(v－t图象的理解)(2020·山东青岛市高三二模)质点在某段时间内运动的v－t图象是一段抛物线，如图6所示，关于0～t1和t1～t2两段时间内的运动，下列说法正确的是A.两段时间内的速度方向相同B.两段时间内的平均速度大小相等C.两段时间内的加速度方向相同D.0～t1内加速度逐渐减小，t1～t2内加速度逐渐增大
解析 0～t1时间内的速度为正，t1～t2时间内的速度为负，故A错误；
根据速度－时间图线与坐标轴所围“面积”表示位移可知，0～t1时间内的位移大小大于x，
根据速度－时间图象的斜率表示加速度，在0～t1时间内，图线的斜率为负；t1～t2时间内，图线的斜率为负，所以两段时间内的加速度方向相同，故C正确；0～t1内、t1～t2内加速度均逐渐增大，故D错误.
1.a－t图象由Δv＝aΔt可知，图象中图线与横轴所围面积表示速度变化量Δv，如图7甲所示.
3.v2－x图象由v2－v02＝2ax可知v2＝v02＋2ax，故v2－x图象斜率为2a，纵轴截距为v02.
例4 (多选)(2020·山东临沂市期末联考)某质点做匀变速直线运动，运动时间为t，位移为x，该质点的 －t图象如图8所示，下列说法正确的是A.质点的加速度大小为B.t＝0时，质点的初速度大小为cC.t＝0到t＝b这段时间质点的平均速度为0D.t＝0到t＝b这段时间质点的路程为
因为从t＝0到t＝b这段时间内质点的位移为零，即质点做往返运动，
4.(a－t图象)(2020·河南信阳市高三上学期第一次教学质量检测)在如图9所示的某物体做直线运动的“a－t”图象中，引入“加速度的变化率”描述加速度变化的快慢.下列说法正确的是A.2 s内物体的速度越来越小B.t＝1 s时，“加速度的变化率”为2 m/s2C.0～2 s内物体的速度变化量为4 m/sD.2 s时加速度为0，物体的速度也一定为0
解析 由于不知道加速度的方向与速度方向的关系，所以无法确定速度是增大还是减小，故A错误；
2 s时加速度为零，但是速度不一定为零，故D错误.
5.(v2－x图象)如图10所示是某物体做直线运动的v2－x图象(其中v为速度，x为位置坐标)，下列关于物体从x＝0处运动至x＝x0处的过程分析，其中正确的是A.该物体做匀加速直线运动
解析 由匀变速直线运动的速度位移关系式v2－v02＝2ax可得v2＝2ax＋v02，可知物体的加速度恒定不变，由于物体的速度减小，故物体做匀减速直线运动，选项A错误；
在物理中，有些动力学问题根据运动学公式进行计算比较繁琐，我们可以利用图象法使问题直观明了，从而迅速解决问题.
例5 如图11所示，两个完全相同的小球，从光滑的a管和b管由静止下滑，管径略大于小球直径，设转弯处无能量损失，B、D在同一水平面，ABCD为长方形，两球落到C处的时间分别为Ta、Tb，则A.Ta>TbB.Ta
例6 一静止在光滑水平面的物体从t＝0时刻加速度与时间关系如图12所示，a随t做周期性变化，求t＝0到t＝32 s内物体的位移大小.
解析 根据题意作出物体的v－t图象，
0～30 s内位移为10Δx1＝30 m
故0～32 s内物体位移为x＝10Δx1＋Δx2＝32 m.
1.(2020·浙江高三月考)2020年1月，一种新型冠状病毒引起的肺炎疫情使全国人民猝不及防，专家们也对疫情的扩散模型不断进行修正，来预测“拐点”出现的时间.“拐点”之前每日新增病例成增加的趋势，“拐点”之后每日新增病例成减少的趋势.若将总病例数量类比成直线运动学中的位移，则下列类比关系正确的是A.每日新增病例数量可类比成加速度B.“拐点”可类比成加速度为零时的点C.“拐点”可类比成速度为零时的点D.“拐点”可类比成位移为零时的点
解析 若将总病例数量类比成直线运动学中的位移，则每日新增病例数量可类比成速度，而 “拐点”可类比成加速度为零时的点，故选B.
2.(2019·贵州部分重点中学质量评测卷(四))甲、乙两物体从同一地点出发沿同一直线运动，它们的位移—时间图象如图1所示，则A.前3 s内甲、乙的平均速度相等B.3 s末甲、乙两物体的速度相同C.前3 s内甲、乙的运动方向始终相同D.前3 s内甲、乙两物体的最大距离为1 m
解析 因为乙物体的位移—时间图象是过坐标原点的直线，所以乙物体做匀速直线运动，甲物体的位移—时间图象是曲线，所以甲物体做的是变速直线运动.
因为两物体同时同地出发，开始时甲的速度大于乙的速度，在第3 s末两图线相交，则位移相等，所以前3 s内甲、乙的平均速度相等，故A正确；由题图可知，3 s末甲、乙两物体的速度方向相反，故B错误；由题图可知，甲在位移达到3 m时速度减小为零，然后反方向运动，故C错误；由题图可知，前3 s内甲、乙两物体的最大距离大于1 m，故D错误.
3.(2021·广东深圳市第一次调研)如图2所示为甲、乙两物体做直线运动的x－t图象，对于0～t1时间内两物体的运动，下列说法中正确的是A.甲物体速度方向与加速度方向相同B.乙物体加速度方向与速度方向相反C.甲物体的平均速度大于乙物体的平均速度D.乙物体位移变小，速度变大
解析 x－t图象的斜率表示速度，0～t1时间内甲物体速度减小，做减速运动，所以甲物体速度方向与加速度方向相反，故A错误；
0～t1时间内乙物体速度减小，做减速运动，所以乙物体速度方向与加速度方向相反，故B正确，D错误；由于在0～t1时间内甲、乙两物体的位移大小相等，所以它们的平均速度大小相等，故C错误.
4.(多选)(2020·黑龙江鹤岗一中高三月考)如图3是某质点运动的速度时间图象，由图象得到的正确结果是A.0～1 s内的平均速度是2 m/sB.0～2 s内的位移大小是3 mC.0～1 s内的加速度小于2～4 s内的加速度D.0～1 s内的运动方向与2～4 s内的运动方向相同
解析 v－t图象与时间轴所围面积表示位移，
0～1 s、2～4 s两个时间段内速度均为正，表明速度都为正方向，运动方向相同，故D正确.
5.(2019·江西临川第二中学高三月考)如图4所示为某运动员(可视为质点)参加跳板跳水比赛时，其竖直方向的速度随时间变化的图象，以他离开跳板时为计时起点，不计空气阻力，则A.t1时刻开始进入水中B.t2时刻开始进入水中C.t2时刻达到最高点D.t1～t2时间内速度方向竖直向上
解析 运动员起跳时的速度方向向上，t1时刻速度变为零，t1时刻后速度方向向下，则t1时刻达到最高点，故A、C、D错误；0～t2时间内v－t图象为直线，加速度不变，所以在0～t2时间内运动员在空中，t2时刻后进入水中，故B正确.
6.(2019·安徽合肥市第一次质检)甲、乙两物体由同一点沿同一条直线运动，它们的v－t图象如图5所示，则在0～4 s内A.两物体始终同向运动B.2 s末两物体相距最远C.两物体平均速度相等D.4 s末两物体相遇
解析 0～4 s内，甲、乙两物体的v－t图象均在横轴的上方，速度均为正，故两物体始终同向运动，A正确；
由题意可知，甲、乙两物体同时同地沿同一方向开始运动，在0～4 s内，甲在前，乙在后，甲的速度大于乙的速度，两物体距离越来越大，在4 s时速度相同，此时两物体相距最远，B、D错误；
7.(多选)a、b、c三个物体在同一条直线上运动，三个物体的位移—时间图象如图6所示，c的图象是抛物线的一部分，坐标原点是抛物线的顶点，下列说法中正确的是A.a、b两物体都做匀速直线运动，两个物体的速度 相同B.a、b两物体都做匀速直线运动，两个物体的速度 大小相等、方向相反C.在0～5 s的时间内，t＝5 s时，a、b两个物体相距最远D.物体c做匀加速运动，加速度为0.2 m/s2
解析 a、b两物体位移随时间均匀变化，速度大小均为2 m/s，速度的方向相反，故A错误，B正确；由题图图象可知，0～5 s内，在t＝5 s时，a、b位置坐标之差最大，知两物体相距最远，故C正确；
8.一枚火箭由地面竖直向上发射，其速度—时间图象如图7所示，由图象可知A.0～ta段火箭的加速度小于ta～tb段火箭的加速度B.0～tb段火箭是上升过程，tb～tc段火箭是下落过程C.tb时刻火箭离地面最远D.tc时刻火箭回到地面
解析 结合题干和题图图象可知竖直向上为正方向，则0～ta段火箭匀加速向上运动，ta～tb段火箭匀加速向上运动，且加速度比0～ta段大，故A正确；
tb～tc段火箭速度仍大于0，即火箭仍向上运动，而加速度为负值，即加速度与速度方向相反，火箭做减速运动，故B错误；到tc时刻火箭速度为0，此时到达最高点，故C、D错误.
9.(2019·山东日照市上学期期末)一物体在外力作用下由静止开始沿直线运动，其加速度随时间变化的关系图象如图8所示.下列说法正确的是A.物体运动的最大速度是4 m/sB.t＝4 s时物体回到出发点C.t＝4 s时物体开始反向运动D.t＝1 s时和t＝3 s时物体的瞬时速度相同
解析 a－t图象中图线与时间轴所围“面积”表示速度变化量，由题图可知，物体运动的最大速度为vmax＝ ×2×2 m/s＝2 m/s，A错误；
0～1 s物体做加速度增大的加速运动，1～2 s物体做加速度减小的加速运动，2～3 s物体做加速度增大的减速运动，3～4 s物体做加速度减小的减速运动，根据对称性可知，物体在4 s末时速度减为零，4 s后物体又重复前面的运动，故B、C错误；由B、C项分析可知，t＝1 s时和t＝3 s时物体的瞬时速度相同，故D正确.
10.(多选)两辆完全相同的汽车正准备从车站向同一方向发车，已知汽车由静止开始做匀加速直线运动，加速度都为a，经时间t0达到速度v0后匀速行驶，后一辆车在前一辆车刚达到匀速时开始启动，则两车都匀速行驶时两车的距离是
解析 根据题意，作出两车运动的v－t图象，如图所示，两车都匀速运动时，两车间的距离等于v－t图线与t轴所围的面积差，即Δx＝v0t0＝at02，故B、D正确，A、C错误.
11.一物体做直线运动，其加速度随时间变化的a－t图象如图9所示.下列v－t图象中，可能正确描述此物体运动的是
12.(多选)(2019·黑龙江大庆四中高三月考)一质点沿x轴正方向做直线运动，通过坐标原点时开始计时，其 －t图象如图10所示，则A.质点做匀速直线运动，速度为0.5 m/sB.质点做匀加速直线运动，加速度为0.5 m/s2C.质点在1 s末速度为2 m/sD.质点在第1 s内的平均速度为1.5 m/s
即质点的加速度不变，做加速度为1 m/s2的匀加速直线运动，故A、B错误；质点的初速度v0＝1 m/s，在1 s末速度为v1＝v0＋at1＝1 m/s＋1 m/s＝2 m/s，故C正确；
13.(多选)(2020·湖南3月模拟)近年来，我国的高速铁路网建设取得巨大成就，高铁技术正走出国门.在一次高铁技术测试中，机车由静止开始做直线运动.测试段内机车速度的二次方v2与对应位移x的关系图象如图11所示.在该测试段内，下列说法正确的是A.机车的加速度越来越大B.机车的加速度越来越小C.机车的平均速度大于D.机车的平均速度小于
解析 由v2＝2ax可知，机车的加速度逐渐减小，故A错误，B正确；
由于机车做加速度减小的变加速直线运动，故在该测试段内，其v－t图象如图所示，可知机车的平均速度大于匀加速直线运动的平均速度 ，故C正确，D错误.
14.某质点做直线运动，运动速率的倒数 与位移x的关系如图12所示，关于质点的运动，下列说法中正确的是A.质点做匀加速直线运动B.四边形BB′C′C面积可表示质点运动时间C.四边形面积ABB′A′表示质点运动时间D. －x图线斜率表示质点运动的加速度
1、精练习题。复习时不要搞“题海战术”，应在老师的指导下，选一些源于课本的变式题，或体现基本概念、基本方法的基本题，通过解题来提高思维能力和解题技巧，加深对所学知识的深入理解。在解题时，要独立思考，一题多思，一题多解，反复玩味，悟出道理。 2、加强审题的规范性。每每大考过后，总有同学抱怨没考好，纠其原因是考试时没有注意审题。审题决定了成功与否，不解决这个问题势必影响到高考的成败。那么怎么审题呢? 应找出题目中的已知条件 ;善于挖掘题目中的隐含条件 ;认真分析条件与目标的联系，确定解题思路 。 3、揣摩例题。课本上和老师讲解的例题，一般都具有一定的典型性和代表性。要认真研究，深刻理解，要透过“样板”，学会通过逻辑思维，灵活运用所学知识去分析问题和解决问题，特别是要学习分析问题的思路、解决问题的方法，并能总结出解题的规律。 4、重视错题。“错误是最好的老师”，但更重要的是寻找错因，及时进行总结，三五个字，一两句话都行，言简意赅，切中要害，以利于吸取教训，力求相同的错误不犯第二次。
第一章 运动的描述 匀变速直线运动
专题强化一 运动图象问题
1.知道几种运动图象的物理意义.2.会由图象判断物体的运动情况.3.能根据图象判断或求解图象以外的物理量.4.能够把一种运动图象转化为另一种运动图象.
题型四 图象法解决动力学问题
NEIRONGSUOYIN
1.图象的意义：x－t图象反映了做直线运动的物体的位移随时间变化的规律.2.x－t图象中的“交点”“斜率”“截距”的意义(1)交点：两图线有交点，说明两物体 .(2)斜率：表示 .(3)截距：纵轴截距表示t＝0时刻的初始 ，横轴截距表示位移为零的时刻.
例1 (多选)(2018·全国卷Ⅲ·18)甲、乙两车在同一平直公路上同向运动，甲做匀加速直线运动，乙做匀速直线运动.甲、乙两车的位置x随时间t的变化如图1所示.下列说法正确的是A.在t1时刻两车速度相等B.从0到t1时间内，两车走过的路程相等C.从t1到t2时间内，两车走过的路程相等D.在t1到t2时间内的某时刻，两车速度相等
t1和t2时刻两图线都相交，表明两车在两个时刻均在同一位置，从t1到t2时间内，两车走过的路程相等，在t1到t2时间内，两图线有斜率相等的一个时刻，该时刻两车速度相等，C、D项正确.
解析 x－t图象的斜率表示速度，则可知t1时刻乙车速度大于甲车速度，A项错误；由两图线的纵截距知，出发时甲在乙前面，t1时刻图线相交表示两车相遇，可得0到t1时间内乙车比甲车多走了一段距离，B项错误；
1.(x－t图象的理解)(多选)如图2所示是某质点做直线运动的x－t图象，由图象可知A.质点一直处于运动状态B.质点第3 s内的位移是2 mC.质点前4 s内的位移是2 mD.质点前6 s内的平均速度大小为1 m/s
解析 位移—时间图象表示位移随时间变化的关系，而不是质点运动的轨迹，从图象可以看出，2 s末到4 s末质点处于静止状态，第3 s内质点的位移为零，选项A、B错误；前4 s内质点的位移为2 m，选项C正确；
2.(x－t图象的应用)(2020·合肥市第九中学高三月考)甲、乙两车在同一条直道上行驶，它们运动的位移x随时间t变化的关系如图3所示，已知乙车做匀变速直线运动，其图线与t轴相切于10 s处，则下列说法正确的是A.甲车的初速度为零B.乙车的初位置在x0＝60 m处C.乙车的加速度大小为1.6 m/s2D.5 s时两车相遇，此时甲车速度较大
解析 位移－时间图象的斜率表示速度，则知甲车的速度不变，做匀速直线运动，初速度不为零，故A错误；
乙车做匀变速直线运动，其图线与t轴相切于10 s处，则在t＝10 s时，乙车的速度为零，反过来看成乙车做初速度为0的匀加速直线运动，
解得乙车的加速度大小a＝1.6 m/s2，x0＝80 m，故B错误，C正确；5 s时两车相遇，此时乙车的速度为v乙＝at＝1.6×5 m/s＝8 m/s，乙车的速度较大，故D错误.
1.图象的意义：v－t图象反映了做直线运动的物体的速度随时间变化的规律，它只能描述物体做直线运动的情况.2.图象的斜率：v－t图线(或切线)的斜率表示物体的 .斜率的绝对值表示加速度的 ，斜率为正表示加速度沿规定的正方向，但物体不一定做加速运动；斜率为负，则加速度沿 ，物体不一定做减速运动.3.v－t图线与t轴所围“面积”表示这段时间内物体的 . t轴上方的“面积”表示位移沿 ，t轴下方的“面积”表示位移沿 ，如果上方与下方的“面积”大小相等，说明物体恰好回到出发点.
例2 (2020·广西桂林市、贺州市、崇左市3月联合调研)甲、乙两辆汽车在同一平直公路上行驶，在t＝0时刻两车正好相遇，在之后一段时间(0～t2)内两车速度—时间图象(v－t图象)如图4所示，则在0～t2这段时间内有关两车的运动，下列说法正确的是A.甲、乙两辆车运动方向相反B.在t1时刻甲、乙两车再次相遇C.乙车在0～t2时间内的平均速度小于D.在t1～t2时间内乙车在甲车前方
解析 由题图可知，甲、乙两辆车速度均为正值，即二者均向正方向运动，故甲、乙两辆车运动方向相同，故选项A错误；
由题图可知，在0～t1时间内，二者位移不相等，即在t1时刻甲、乙两车没有相遇，在该时刻二者速度相等，二者之间的距离是最大的，故选项B错误；
如图所示，由v－t图象中图线与t轴所围面积表示位移可知，匀变速运动的位移较大，
由于甲车的初速度大于乙车的初速度，所以开始时甲车在乙车前面，由v－t图象中图线与t轴所围面积表示位移可知在0～t2时间内甲车的位移大于乙车的位移，故整个过程中甲车一直在乙车前面，故选项D错误.
例3 (多选)(2020·山东济南市高三二模)雨雪天气时路面湿滑，汽车在紧急刹车时的刹车距离会明显增加.如图5所示为驾驶员驾驶同一辆汽车在两种路面紧急刹车时的v－t图象，驾驶员的反应时间为1 s.下列说法正确的是A.从t＝0到停下，汽车在湿滑路面的平均速度大于在 干燥路面的平均速度B.从t＝1 s到停下，汽车在湿滑路面的平均速度大于在 干燥路面的平均速度C.从t＝0到停下，汽车在湿滑路面的行驶距离比在干燥 路面的行驶距离多15 mD.从t＝1 s到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍
x1－x2＝15 m，故A错误，C正确；
解析 从t＝0到停下，汽车在湿滑路面的位移为
则从t＝1 s到停下，汽车在湿滑路面的加速度是在干燥路面的加速度的0.75倍，故D正确.
从t＝1 s到停下，汽车在干燥路面的平均速度
3.(v－t图象的理解)(2020·山东青岛市高三二模)质点在某段时间内运动的v－t图象是一段抛物线，如图6所示，关于0～t1和t1～t2两段时间内的运动，下列说法正确的是A.两段时间内的速度方向相同B.两段时间内的平均速度大小相等C.两段时间内的加速度方向相同D.0～t1内加速度逐渐减小，t1～t2内加速度逐渐增大
解析 0～t1时间内的速度为正，t1～t2时间内的速度为负，故A错误；
根据速度－时间图线与坐标轴所围“面积”表示位移可知，0～t1时间内的位移大小大于x，
根据速度－时间图象的斜率表示加速度，在0～t1时间内，图线的斜率为负；t1～t2时间内，图线的斜率为负，所以两段时间内的加速度方向相同，故C正确；0～t1内、t1～t2内加速度均逐渐增大，故D错误.
1.a－t图象由Δv＝aΔt可知，图象中图线与横轴所围面积表示速度变化量Δv，如图7甲所示.
3.v2－x图象由v2－v02＝2ax可知v2＝v02＋2ax，故v2－x图象斜率为2a，纵轴截距为v02.
例4 (多选)(2020·山东临沂市期末联考)某质点做匀变速直线运动，运动时间为t，位移为x，该质点的 －t图象如图8所示，下列说法正确的是A.质点的加速度大小为B.t＝0时，质点的初速度大小为cC.t＝0到t＝b这段时间质点的平均速度为0D.t＝0到t＝b这段时间质点的路程为
因为从t＝0到t＝b这段时间内质点的位移为零，即质点做往返运动，
4.(a－t图象)(2020·河南信阳市高三上学期第一次教学质量检测)在如图9所示的某物体做直线运动的“a－t”图象中，引入“加速度的变化率”描述加速度变化的快慢.下列说法正确的是A.2 s内物体的速度越来越小B.t＝1 s时，“加速度的变化率”为2 m/s2C.0～2 s内物体的速度变化量为4 m/sD.2 s时加速度为0，物体的速度也一定为0
解析 由于不知道加速度的方向与速度方向的关系，所以无法确定速度是增大还是减小，故A错误；
2 s时加速度为零，但是速度不一定为零，故D错误.
5.(v2－x图象)如图10所示是某物体做直线运动的v2－x图象(其中v为速度，x为位置坐标)，下列关于物体从x＝0处运动至x＝x0处的过程分析，其中正确的是A.该物体做匀加速直线运动
解析 由匀变速直线运动的速度位移关系式v2－v02＝2ax可得v2＝2ax＋v02，可知物体的加速度恒定不变，由于物体的速度减小，故物体做匀减速直线运动，选项A错误；
在物理中，有些动力学问题根据运动学公式进行计算比较繁琐，我们可以利用图象法使问题直观明了，从而迅速解决问题.
例5 如图11所示，两个完全相同的小球，从光滑的a管和b管由静止下滑，管径略大于小球直径，设转弯处无能量损失，B、D在同一水平面，ABCD为长方形，两球落到C处的时间分别为Ta、Tb，则A.Ta>TbB.Ta
例6 一静止在光滑水平面的物体从t＝0时刻加速度与时间关系如图12所示，a随t做周期性变化，求t＝0到t＝32 s内物体的位移大小.
解析 根据题意作出物体的v－t图象，
0～30 s内位移为10Δx1＝30 m
故0～32 s内物体位移为x＝10Δx1＋Δx2＝32 m.
1.(2020·浙江高三月考)2020年1月，一种新型冠状病毒引起的肺炎疫情使全国人民猝不及防，专家们也对疫情的扩散模型不断进行修正，来预测“拐点”出现的时间.“拐点”之前每日新增病例成增加的趋势，“拐点”之后每日新增病例成减少的趋势.若将总病例数量类比成直线运动学中的位移，则下列类比关系正确的是A.每日新增病例数量可类比成加速度B.“拐点”可类比成加速度为零时的点C.“拐点”可类比成速度为零时的点D.“拐点”可类比成位移为零时的点
解析 若将总病例数量类比成直线运动学中的位移，则每日新增病例数量可类比成速度，而 “拐点”可类比成加速度为零时的点，故选B.
2.(2019·贵州部分重点中学质量评测卷(四))甲、乙两物体从同一地点出发沿同一直线运动，它们的位移—时间图象如图1所示，则A.前3 s内甲、乙的平均速度相等B.3 s末甲、乙两物体的速度相同C.前3 s内甲、乙的运动方向始终相同D.前3 s内甲、乙两物体的最大距离为1 m
解析 因为乙物体的位移—时间图象是过坐标原点的直线，所以乙物体做匀速直线运动，甲物体的位移—时间图象是曲线，所以甲物体做的是变速直线运动.
因为两物体同时同地出发，开始时甲的速度大于乙的速度，在第3 s末两图线相交，则位移相等，所以前3 s内甲、乙的平均速度相等，故A正确；由题图可知，3 s末甲、乙两物体的速度方向相反，故B错误；由题图可知，甲在位移达到3 m时速度减小为零，然后反方向运动，故C错误；由题图可知，前3 s内甲、乙两物体的最大距离大于1 m，故D错误.
3.(2021·广东深圳市第一次调研)如图2所示为甲、乙两物体做直线运动的x－t图象，对于0～t1时间内两物体的运动，下列说法中正确的是A.甲物体速度方向与加速度方向相同B.乙物体加速度方向与速度方向相反C.甲物体的平均速度大于乙物体的平均速度D.乙物体位移变小，速度变大
解析 x－t图象的斜率表示速度，0～t1时间内甲物体速度减小，做减速运动，所以甲物体速度方向与加速度方向相反，故A错误；
0～t1时间内乙物体速度减小，做减速运动，所以乙物体速度方向与加速度方向相反，故B正确，D错误；由于在0～t1时间内甲、乙两物体的位移大小相等，所以它们的平均速度大小相等，故C错误.
4.(多选)(2020·黑龙江鹤岗一中高三月考)如图3是某质点运动的速度时间图象，由图象得到的正确结果是A.0～1 s内的平均速度是2 m/sB.0～2 s内的位移大小是3 mC.0～1 s内的加速度小于2～4 s内的加速度D.0～1 s内的运动方向与2～4 s内的运动方向相同
解析 v－t图象与时间轴所围面积表示位移，
0～1 s、2～4 s两个时间段内速度均为正，表明速度都为正方向，运动方向相同，故D正确.
5.(2019·江西临川第二中学高三月考)如图4所示为某运动员(可视为质点)参加跳板跳水比赛时，其竖直方向的速度随时间变化的图象，以他离开跳板时为计时起点，不计空气阻力，则A.t1时刻开始进入水中B.t2时刻开始进入水中C.t2时刻达到最高点D.t1～t2时间内速度方向竖直向上
解析 运动员起跳时的速度方向向上，t1时刻速度变为零，t1时刻后速度方向向下，则t1时刻达到最高点，故A、C、D错误；0～t2时间内v－t图象为直线，加速度不变，所以在0～t2时间内运动员在空中，t2时刻后进入水中，故B正确.
6.(2019·安徽合肥市第一次质检)甲、乙两物体由同一点沿同一条直线运动，它们的v－t图象如图5所示，则在0～4 s内A.两物体始终同向运动B.2 s末两物体相距最远C.两物体平均速度相等D.4 s末两物体相遇
解析 0～4 s内，甲、乙两物体的v－t图象均在横轴的上方，速度均为正，故两物体始终同向运动，A正确；
由题意可知，甲、乙两物体同时同地沿同一方向开始运动，在0～4 s内，甲在前，乙在后，甲的速度大于乙的速度，两物体距离越来越大，在4 s时速度相同，此时两物体相距最远，B、D错误；
7.(多选)a、b、c三个物体在同一条直线上运动，三个物体的位移—时间图象如图6所示，c的图象是抛物线的一部分，坐标原点是抛物线的顶点，下列说法中正确的是A.a、b两物体都做匀速直线运动，两个物体的速度 相同B.a、b两物体都做匀速直线运动，两个物体的速度 大小相等、方向相反C.在0～5 s的时间内，t＝5 s时，a、b两个物体相距最远D.物体c做匀加速运动，加速度为0.2 m/s2
解析 a、b两物体位移随时间均匀变化，速度大小均为2 m/s，速度的方向相反，故A错误，B正确；由题图图象可知，0～5 s内，在t＝5 s时，a、b位置坐标之差最大，知两物体相距最远，故C正确；
8.一枚火箭由地面竖直向上发射，其速度—时间图象如图7所示，由图象可知A.0～ta段火箭的加速度小于ta～tb段火箭的加速度B.0～tb段火箭是上升过程，tb～tc段火箭是下落过程C.tb时刻火箭离地面最远D.tc时刻火箭回到地面
解析 结合题干和题图图象可知竖直向上为正方向，则0～ta段火箭匀加速向上运动，ta～tb段火箭匀加速向上运动，且加速度比0～ta段大，故A正确；
tb～tc段火箭速度仍大于0，即火箭仍向上运动，而加速度为负值，即加速度与速度方向相反，火箭做减速运动，故B错误；到tc时刻火箭速度为0，此时到达最高点，故C、D错误.
9.(2019·山东日照市上学期期末)一物体在外力作用下由静止开始沿直线运动，其加速度随时间变化的关系图象如图8所示.下列说法正确的是A.物体运动的最大速度是4 m/sB.t＝4 s时物体回到出发点C.t＝4 s时物体开始反向运动D.t＝1 s时和t＝3 s时物体的瞬时速度相同
解析 a－t图象中图线与时间轴所围“面积”表示速度变化量，由题图可知，物体运动的最大速度为vmax＝ ×2×2 m/s＝2 m/s，A错误；
0～1 s物体做加速度增大的加速运动，1～2 s物体做加速度减小的加速运动，2～3 s物体做加速度增大的减速运动，3～4 s物体做加速度减小的减速运动，根据对称性可知，物体在4 s末时速度减为零，4 s后物体又重复前面的运动，故B、C错误；由B、C项分析可知，t＝1 s时和t＝3 s时物体的瞬时速度相同，故D正确.
10.(多选)两辆完全相同的汽车正准备从车站向同一方向发车，已知汽车由静止开始做匀加速直线运动，加速度都为a，经时间t0达到速度v0后匀速行驶，后一辆车在前一辆车刚达到匀速时开始启动，则两车都匀速行驶时两车的距离是
解析 根据题意，作出两车运动的v－t图象，如图所示，两车都匀速运动时，两车间的距离等于v－t图线与t轴所围的面积差，即Δx＝v0t0＝at02，故B、D正确，A、C错误.
11.一物体做直线运动，其加速度随时间变化的a－t图象如图9所示.下列v－t图象中，可能正确描述此物体运动的是
12.(多选)(2019·黑龙江大庆四中高三月考)一质点沿x轴正方向做直线运动，通过坐标原点时开始计时，其 －t图象如图10所示，则A.质点做匀速直线运动，速度为0.5 m/sB.质点做匀加速直线运动，加速度为0.5 m/s2C.质点在1 s末速度为2 m/sD.质点在第1 s内的平均速度为1.5 m/s
即质点的加速度不变，做加速度为1 m/s2的匀加速直线运动，故A、B错误；质点的初速度v0＝1 m/s，在1 s末速度为v1＝v0＋at1＝1 m/s＋1 m/s＝2 m/s，故C正确；
13.(多选)(2020·湖南3月模拟)近年来，我国的高速铁路网建设取得巨大成就，高铁技术正走出国门.在一次高铁技术测试中，机车由静止开始做直线运动.测试段内机车速度的二次方v2与对应位移x的关系图象如图11所示.在该测试段内，下列说法正确的是A.机车的加速度越来越大B.机车的加速度越来越小C.机车的平均速度大于D.机车的平均速度小于
解析 由v2＝2ax可知，机车的加速度逐渐减小，故A错误，B正确；
由于机车做加速度减小的变加速直线运动，故在该测试段内，其v－t图象如图所示，可知机车的平均速度大于匀加速直线运动的平均速度 ，故C正确，D错误.
14.某质点做直线运动，运动速率的倒数 与位移x的关系如图12所示，关于质点的运动，下列说法中正确的是A.质点做匀加速直线运动B.四边形BB′C′C面积可表示质点运动时间C.四边形面积ABB′A′表示质点运动时间D. －x图线斜率表示质点运动的加速度
