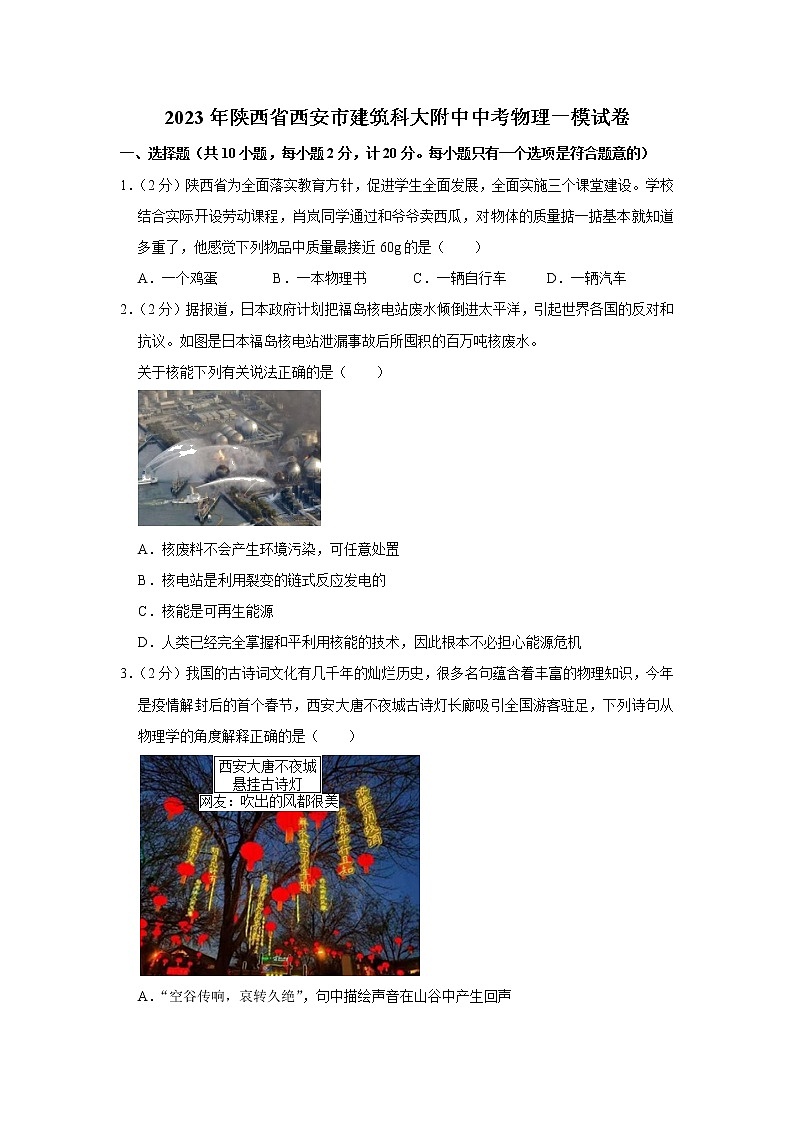

2023年陕西省西安市建筑科大附中中考物理一模试卷
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．（2分）陕西省为全面落实教育方针，促进学生全面发展，全面实施三个课堂建设。学校结合实际开设劳动课程，肖岚同学通过和爷爷卖西瓜，对物体的质量掂一掂基本就知道多重了，他感觉下列物品中质量最接近60g的是（　　）
A．一个鸡蛋 B．一本物理书 C．一辆自行车 D．一辆汽车
2．（2分）据报道，日本政府计划把福岛核电站废水倾倒进太平洋，引起世界各国的反对和抗议。如图是日本福岛核电站泄漏事故后所囤积的百万吨核废水。
关于核能下列有关说法正确的是（　　）

A．核废料不会产生环境污染，可任意处置
B．核电站是利用裂变的链式反应发电的
C．核能是可再生能源
D．人类已经完全掌握和平利用核能的技术，因此根本不必担心能源危机
3．（2分）我国的古诗词文化有几千年的灿烂历史，很多名句蕴含着丰富的物理知识，今年是疫情解封后的首个春节，西安大唐不夜城古诗灯长廊吸引全国游客驻足，下列诗句从物理学的角度解释正确的是（　　）

A．“空谷传响，哀转久绝”，句中描绘声音在山谷中产生回声
B．“池水映明月，潭清疑水浅”，句中“水浅”是由于光的反射造成的
C．“绿树阴浓夏日长，楼台倒影入池塘”，句中“阴浓”是光的折射形成的
D．“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光的直线传播形成的像
4．（2分）物理学知识对科技发展至关重要。关于材料、能源和技术的应用，下列说法中正确的是（　　）
A．热机中的燃料在燃烧不充分时，热值会变小
B．新型电热毯的电阻丝是用超导材料制成的
C．发光二极管主要是由半导体材料制成的
D．人们利用超声波的反射来测量地球到月球的距离
5．（2分）神箭飞天，梦想成真；祖国荣耀，写满太空。2022年6月5日10时44分07秒，“长征二号”2F运载火箭成功发射。六个半小时后，承载的神舟十四号载人飞船与在轨的“天和”号核心舱实现自主交会对接，盛世中华，举国欢腾。发射，对接场景，如图所示。下列说法正确的是（　　）

A．火箭加速升空过程中，神舟十四号飞船的惯性增加
B．对接成功后，神舟十四号飞船的惯性消失
C．对接成功后，以核心舱为参照物，神舟十四号飞船是静止的
D．对接成功后，以地球为参照物，神舟十四号飞船做匀速直线运动
6．（2分）关于家庭电路和安全用电的说法中正确的是（　　）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间
7．（2分）2022北京冬奥会自由式滑雪男子空中技巧决赛，中国名将、两届世锦赛冠军齐广璞挑战难度系数5.0的超高难度动作并发挥出色拿到129分！齐广璞首夺奥运金牌，为中国代表团夺得第七金，并同时实现职业生涯大满贯！齐广璞精彩瞬间定格如图。下列分析正确的是（　　）

A．队服上的中国红鲜艳夺目，是因为衣服吸收了红光
B．运动员在沿倾斜赛道下滑过程中，重力势能不变
C．滑雪板可以减小运动员对雪地的压强
D．运动员在沿倾斜赛道加速下滑过程中，运动状态保持不变
8．（2分）小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（　　）

A．小灯泡并联，电压表测电源电压
B．小灯泡串联，电压表测L2的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3V
9．（2分）如图所示，婷婷同学用12N的水平拉力F拉滑轮，使足够长的木板A以0.2m/s的速度在水平地面上匀速运动，物体B相对于地面静止，弹簧测力计的示数为2N．若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则下列说法中正确的是（　　）

A．物体B 受到的摩擦力大小为2N，方向为水平向左
B．拉力F 做功的功率为1.2W
C．木板A 受到地面的摩擦力大小为2N，方向水平向左
D．在运动过程中若将拉力F增大，弹簧测力计的示数也将增大
10．（2分）一台电动机的额定电压为220V，正常工作时的电流为5A，线圈的电阻为4Ω。下列判断中正确的是（　　）
A．电动机是利用电磁感应原理工作的
B．电动机工作时电能全部转化为机械能
C．这台电动机的额定功率是1.1kW
D．这台电动机正常工作1min线圈产生的热量是100J
二、填空与作图题（共8小题，每空1分，每图2分，计22分）
11．（2分）初春时节，大凌河畔的一只天鹅展翅向高处飞去，它在水中像的大小 　 　（选填“变大”、“变小”或“不变”），以河边的大树为参照物，天鹅是 　 　（选填“运动”或“静止”）的。
12．（3分）如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外缠绕着线圈。戴着这种手环走路时磁铁在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，这是利用了 　 　原理。计步的数据还可通过 　 　无线传送到手机上。某次外出小明手环记下的步数是4500步，用时40分钟，按“三步两米”（即每3步走过的路程为2m）估算，小明此次运动的平均速度是 　 　m/s。

13．（2分）如图所示，是河水中的漩涡。漩涡边沿水的流速相对中心处的流速较 　 　，压强较 　 　，从而形成压力差，导致周边物体易被“吸入”漩涡。（温馨提示：严禁学生私自下河游泳）

14．（3分）气球常用作科学活动材料。以下是小科用气球完成的三个活动。
（1）悬挂在O点的两个带电气球，静止时位置如图甲所示，是因为 　 　。
（2）如图乙，两只气球自由地悬挂在空中，把丝绸摩擦过的玻璃棒放在两气球之间，两气球靠拢。这是因为玻璃棒摩擦后 　 　，能吸引轻小物体。
（3）充满气的气球松手后往后喷气时会向前飞出，是因为力的作用是 　 　的。

15．（4分）阅读材料，回答下列问题：
为全面实现我国碳中和目标，国家实施了一系列绿色、环保重大工程。2022年5月26日，世界首座非补燃式盐穴压缩空气储能电站（如图）在我国江苏省并网发电，此项技术我国具有完全自主知识产权。该电站在用电低谷时，利用电能将空气压缩到盐穴中，用电高峰时，再释放盐穴中的高温高压空气，推动空气动力透平膨胀机发电。据介绍国外的补燃式电站利用压缩空气膨胀做功时需要消耗燃料补热才能发电，因此存在碳排放等问题。而该电站采用回热技术收集压缩空气过程中产生的热能，因此不用燃料供热就可以发电，提高了电能的转换率且无碳排放，据介绍该电站一个储能周期可存储电能30万千瓦时。
（1）用电低谷时，被压缩的空气内能 　 　（选填“增加”、“不变”或“减少”），温度 　 　（选填“升高”、“不变”或“降低”）。
（2）该储能电站的显著优点是 　 　。
（3）如果平均每户居民每天用电量为6千瓦时，那么一个储能周期所存储的电能相当于万户居民 　 　天的用电量。

16．（4分）酒驾违害公共安全，我国已经立法禁止。喝酒不开车，开车不喝酒，如图是禁止酒驾和交警查酒驾宣传图片，图甲是酒精浓度监测仪原理图，电源电压不变，R0为定值电阻，R为酒精气体传感器，R的阻值与酒精浓度的关系如图乙所示。接通电源，呼出的酒精浓度变大，电阻R 　 　，电压表示数 　 　，电压表和电流表的比值 　 　，电路消耗的总功率 　 　（均选填“变大”、“变小”或“不变”）。

17．（2分）如图甲所示，一摞棋子中的一颗棋子A被用力打出。请在图乙中画出棋子A受力的示意图（忽略空气阻力）。

18．（2分）将如图所示的电磁铁的电路连接完整，要求：
（1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）；
（2）在虚线框内画出电池符号；
（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉）

三、实验与探究题（共4小题，每空1分，计22分）
19．（4分）（1）用天平测量物体的质量时，砝码与游码的读数如图1所示，则物体的质量是 　 　g。
（2）如图2所示，物体的长度为 　 　cm。
（3）某家庭电能表如图3所示、若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为 　 　kW•h，空调的电功率是 　 　W。

20．（4分）为测量额定电压为2.5V的小灯泡的额定功率，某同学设计了如图甲所示的电路。

（1）正确连接电路后，闭合开关前，应将滑动变阻器的滑片置于最 　 　端（选填“左”或“右”）。
（2）调节滑动变阻器，当电压表示数为2V时，电流表示数如图乙所示为 　 　A。
（3）要测得小灯泡的额定电功率，他还应继续将滑动变阻器的滑片向 　 　（选填“左”或“右”）端移动一段距离，使电压表示数为2.5V，若此时电流表示数为0.5A，则小灯泡的额定电功率为 　 　W。
21．（7分）图甲为观察水沸腾实验装置，图乙为某时刻温度计示数，图丙为水沸腾前后的温度和加热时间关系图像（其中BC段为水沸腾过程）。

（1）图乙中温度计示数为 　 　℃。水沸腾时温度未达到100℃，原因可能是当地气压 　 　标准大气压（选填“高于”或“低于”）。
（2）水沸腾时，大量气泡上升 　 　（选填“变大”、“不变”或“变小”）破裂后会看到“白气”，“白气”是由于 　 　（填物态变化名称）形成的。
（3）分析图丙BC段，可得到水在沸腾时不断 　 　，但温度 　 　。
（4）在本实验中试管里有50g水，当试管中的水温度从20℃升高到40℃时吸收的热量为 　 　J。[c水＝4.2×103J/（kg•℃）]
22．（7分）我国中小学生近视已经成为一个非常严重的社会问题，小明探究眼睛成像原理，与老师一起研制了如图所示的实验装置，用水透镜模拟眼睛，光屏模拟视网膜，通过对水透镜注水或抽水可改变水透镜的厚薄。蜡烛、光屏和水透镜在光具座上的位置如图所示。

（1）实验时，首先要使烛焰、水透镜、光屏三者的中心在 　 　上。
（2）三者摆放位置如图甲所示，在光屏上成了一个清晰的像（像未画出），该像为倒立、　 　的实像。此时水透镜的焦距f的范围为 　 　。
（3）用水透镜模拟正常眼睛将图甲中的蜡烛移动到光具座上40cm处，光屏不动，此时应对水透镜 　 　（选填“注水”或“抽水”），使其焦距变 　 　（选填“长”或“短”），才能在光屏上重新得到一个清晰的像。
（4）用水透镜模拟爷爷的老花眼，如图乙所示，若爷爷不戴老花镜时恰好能够看到图中位置上的蜡烛，在图中的虚线框内安装上适当度数的老花镜的镜片，则爷爷将能看清蜡烛位置 　 　（选填“左侧”或“右侧”）的物体。小明因为长期不注意用眼卫生，变成了近视眼，应该配戴 　 　（选填“凸”或“凹”）透镜矫正。
四、计算题（共2小题，每小题8分，计16分）
23．（8分）如图甲是自动冲泡咖啡机，图乙是其简化电路图，咖啡机的铭牌如下表。咖啡机可以通过自动控制开关S分别进行打磨和加热。请计算：
（1）咖啡机底座较大是为了 　 　压强，咖啡机工作时把电能转化为 　 　能和内能。
（2）咖啡机正常打磨时，通过电动机线圈的电流是多少安？
（3）电热丝R的阻值是多少欧？
额定电压
220V
电动机额定功率
220W
电热丝额定功率
800W
水容量
1L

24．（8分）为牢固树立和践行“绿水青山就是金山银山”的理念，我国在美丽乡村建设中大量使用了直接利用太阳能的热水器、太阳能路灯等节能环保设备。根据你所学知识完成下列问题。
（1）太阳能属于 　 　能源（选填“可再生”或“不可再生”）。某团队现在正在设想研发内置太阳能电池板的新型屋顶瓦片，实现更好的节能。这种瓦片是通过 　 　（选填“光电转化”、“光热转化”或“光化转化”）方式直接利用太阳能的。
（2）太阳能热水器利用真空热水管给水加热，如图某太阳能热水器接收太阳能的面积为3m2，每平方米面积上1h得到太阳辐射的能量平均为5×106J，其中50%被真空热水管吸收，该热水器仅能把吸收的能量的42%转化为水的内能，则光照6h可以使热水器内初温为15℃、质量为100kg的水温度升高到多少℃？[c水＝4.2×103J/（kg•℃）]


2023年陕西省西安市建筑科大附中中考物理一模试卷
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．【答案】A
【解答】解：A．一个鸡蛋的质量在50g左右，故A符合题意；
B．一本物理书的质量在250g左右，故B不符合题意；
C．一辆自行车的质量在20kg＝20000g左右，故C不符合题意；
D．一辆汽车的质量在2t＝2000kg＝2×106g左右，故D不符合题意。
故选：A。
2．【答案】B
【解答】解：A、核废料处置不当，会造成核泄漏和核辐射污染，故A错误；
B、核电站是利用裂变的链式反应发电的，故B正确；
C、核能是不可再生能源，故C错误；
D、人类已经完全掌握和平利用核能的技术，但是能源危机依然存在，因为核能是不可再生能源，故D错误。
故选：B。
3．【答案】A
【解答】解：A．“空谷传响，哀转久绝”意思是空荡的山谷里传来猿叫的回声，悲哀婉转，很久才消失，这是声音反射形成的回声现象，故A正确；
B．“水浅”是水底看起来比较浅，这是光从水中斜射入空气中时，在水面发生折射造成的，故B错误；
C．“绿树阴浓夏日长，楼台倒影入池塘”，句中的“浓阴”是树的影子，是光沿直线传播形成的，故C错误；
D．“大漠孤烟直，长河落日圆”，“落日”是由于大气分布不均匀，下部空气密度大，上部空气密度小，落日发出的光在不均匀的空气中传播时发生折射，折射光线不断向下偏折，我们逆着折射光线看去所看到的落日位置比实际位置高，我们看到的“落日”是由于光的折射而形成的太阳的虚像，故D错误。
故选：A。
4．【答案】C
【解答】解：A、热值与燃料的种类有关，与燃烧是否充分无关，故A错误；
B、超导体的电阻为零，不会产生电热，新型电热毯是利用电流的热效应工作的，电阻丝不能用超导体制作，故B错误；
C、LED灯中的发光二极管具有单向导电性，主要是由半导体材料制成的，故C正确；
D、声音的传播需要介质，真空不能传声，人们不可以利用超声波来测量地球到月球的距离，故D错误。
故选：C。
5．【答案】C
【解答】解：AB、惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关，与物体的运动状态无关，所以运载火箭在加速升空过程中，速度增加，惯性不变，故AB错误；
C、对接后，以核心舱为参照物，飞船与核心舱之间没有发生位置的改变，故飞船是静止的，故C正确；
D、对接成功后，以地球为参照物，飞船与地面间的位置不断发生变化，则神舟飞船是圆周运动的，故D错误。
故选：C。
6．【答案】C
【解答】解：
A、试电笔接触火线时，火线、试电笔、人体、大地构成一个通路，不会触电的原因是试电笔中串联着一个很大的电阻，约有一百万欧姆，根据欧姆定律可知，在试电笔接触火线时，从人体流过的电流很小很小，所以才不会触电，故A错误；
B、空开是防止电路短路或者超负荷工作的，漏电保护器是防止因漏电而造成人身触电的，故B错误；
C、家庭电路的电压可认为不变，用电器的总功率过大时，根据I＝可知，干路中的电流过大，所以用电器的总功率过大是家庭电路中电流过大的原因之一，故C正确；
D、如果把开关接在零线和火线之间，断开开关后，灯泡仍然和火线是相连的，更换灯泡或者维修电路时还会造成触电事故，所以应该将开关接在灯泡和火线之间，故D错误；
故选：C。
7．【答案】C
【解答】解：A、不透明物体只反射与自身颜色相同的光，吸收其他颜色的光，队服上的中国红鲜艳夺目，是因为衣服反射了红光，吸收其他颜色的光，故A错误；
B、运动员在沿倾斜的赛道下滑时，质量不变，其高度减小，重力势能不断减小，故B错误；
C、滑雪板一般都做得宽大，是在压力一定时，通过增大受力面积来减小对雪地的压强，防止陷入雪地，故C正确；
D、运动员在下滑过程中，速度不断变大，其运动状态发生改变，故D错误。
故选：C。
8．【答案】B
【解答】解：
AB、由实物电路可知，电流从电源正极出发，依次经过开关、灯泡L1、灯泡L2，最后回到负极，电压表并联在L2两端，所以电压表测量的是L2的电压，两灯泡串联，故 A错误，B正确；
C、若灯L1短路，则电压表测量的是电源电压，所以其示数为3V，故C错误；
D、若灯L2短路，则电压表相当测量导线电压，所以其示数0V，故D错误；
故选：B。
9．【答案】B
【解答】解：
A、由图知，弹簧测力计的示数是2N，因为物体B水平方向受到的拉力和摩擦力是一对平衡力，所以物体A对物体B的摩擦力也是2N，水平向右，故A错误；
B、手拉滑轮的速度为v＝×0.2m/s＝0.1m/s，所以拉力的功率为P＝Fv＝12N×0.1m/s＝1.2W．故B正确；
C、物体A在水平方向上受到向右的拉力和物体B对A的向左的摩擦力以及地面对A的向左的摩擦力，由于弹簧测力计示数为2N，手拉滑轮的力为F＝12N，则木板A受到的地面的摩擦力为f＝﹣2N＝﹣2N＝4N，水平向左，故C错误；
D、在运动过程中若将拉力F增大，但是AB间的压力大小和接触面的粗糙程度不变，则AB间的滑动摩擦力不变，故弹簧测力计的示数也不变。故D错误。
故选：B。
10．【答案】C
【解答】解：A、电动机是利用通电线圈在磁场中受力转动原理工作的，故A错误；
B、电动机工作时电能主要转化为机械能，还有部分转化为内能，故B错误；
C、电动机正常工作过程中，U机＝U额＝220V，
消耗的电功率P机＝U机I机＝220V×5A＝1100W＝1.1kW，故C正确；
D、通过线圈的电流产生的热量：
Q＝I2Rt＝（5A）2×4Ω×60s＝6000J。故D错误。
故选：C。
二、填空与作图题（共8小题，每空1分，每图2分，计22分）
11．【答案】不变；运动。
【解答】解：（1）平静的水面相当于平面镜，由于物体在平面镜中所成的像是虚像，像和物体的大小相等，所以不管天鹅距水面的距离远还是近，像始终和物体等大，因此两只天鹅飞离水面的过程中，它在水中的像的大小不变；
（2）两只天鹅飞离水面的过程中，以河边的大树为参照物，天鹅与河边的大树之间的距离变大，则天鹅在向上运动。
故答案为：不变；运动。
12．【答案】电磁感应；电磁波；1.25。
【解答】解：（1）根据“运动手环”的特点可知，当塑料管运动时，磁铁在管中反向运动，线圈切割磁感线而产生电流。因此，运动手环的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
（2）计步的数据是通过蓝牙技术传送到手机上，蓝牙是通过电磁波传递信息。
（3）小明通过的路程：
s＝×2m＝3000m；
小明的平均速度：
v＝＝＝1.25m/s。
故答案为：电磁感应；电磁波；1.25。
13．【答案】见试题解答内容
【解答】解：漩涡边沿水的流速相对中心处的流速较小，压强较大，而漩涡中心处水的流速较大，压强较小，形成一个向旋涡中心的压强差、压力差，从而导致周边物体易被“吸入”漩涡。
故答案为：小；大。
14．【答案】（1）同种电荷互相排斥；（2）带电；（3）相互。
【解答】解：（1）由图知：两个气球相互排斥，这是因为同种电荷互相排斥；
（2）把丝绸摩擦过的玻璃棒放在两气球之间，两气球靠拢。这是因为玻璃棒摩擦后带电，能吸引轻小物体；
（3）充满气的气球松手后往后喷气时，会给气球一个向前的力，使气球向前飞出，是因为力的作用是相互的。
故答案为：（1）同种电荷互相排斥；（2）带电；（3）相互。
15．【答案】（1）增加；升高；（2）提高了电能的转换率且无碳排放；（3）5
【解答】解：（1）该电站在用电低谷时，利用电能将空气压缩到盐穴中，此时将电能转化为空气的内能，空气的内能变大，温度升高；
（2）非补燃式盐穴压缩空气储能电站采用回热技术、收集压缩空气过程中产生的热能，因此不用燃料供热就可以发电，提高了电能的转换率且无碳排放；
（3）一个储能周期所存储的电能相当于万户居民用电量的天数：n＝＝5天。
故答案为：（1）增加；升高；（2）提高了电能的转换率且无碳排放；（3）5。
16．【答案】变小；变大；不变；变大。
【解答】解：
由电路图可知，定值电阻R0与传感器电阻R串联，电压表测量定值电阻R0两端的电压，电流表测量电路中的电流；
接通电源，当驾驶员呼出的酒精浓度变大时，由图乙可知传感器R的阻值变小，则串联电路的总电阻变小，根据欧姆定律可知，电路中电流变大，R0两端的电压也变大，即电压表示数变大；
由欧姆定律可知，电压表与电流表示数的比值等于定值电阻R0的阻值，所以该比值不变；
电源电压不变，电路中电流变大，根据P＝UI可知，电路消耗的总功率变大。
故答案为：变小；变大；不变；变大。
17．【答案】
【解答】解：
忽略空气阻力，被打出的棋子由于惯性继续向左运动，A只受到竖直向下的重力，如图所示：
。
18．【答案】见试题解答内容
【解答】解：（1）小磁针静止时N极指向右，根据异名磁极相互吸引可知，电磁铁的右端为S极，左端为N极；
（2）根据安培定则可知，电流从电磁铁的右端流入，左端流出，所以电池的左端为正极；
（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性会变强，这说明电路中的电流变大，根据欧姆定律可知，电路中的总电阻变小，则滑动变阻器的电阻变小，滑动变阻器滑片应与左侧导线相连；
如图所示：

三、实验与探究题（共4小题，每空1分，计22分）
19．【答案】（1）31.2；（2）2.90；（3）0.02；1200。
【解答】解：（1）砝码质量为30g，标尺的分度值为0.2g，游码位置在1g后的第1个格，即1.2g，
所以物体质量为20g+10g+1.2g＝31.2g。
（2）刻度尺的分度值为1mm，从1.00cm处量起，末端刻度到3.90cm，所以物体长度为3.90cm﹣1.00cm＝2.90cm。
（2）电能表的转盘转60r消耗的电能为：W＝kW•h＝0.02kW•h；
则空调的功率是：P＝＝＝1.2kW＝1200W。
故答案为：（1）31.2；（2）2.90；（3）0.02；1200。
20．【答案】（1）右；（2）0.42：（3）左；1.25。
【解答】解：（1）为了保护电路，闭合开关前，应将滑动变阻器的滑片置于最大阻值处，即图中的最右端；
（2）由图乙可知，电流表量程是0～0.6A，分度值为0.02A，此时电流表示数为0.42A；
（3）此时电压表示数为2V，低于小灯泡的额定电压，要测小灯泡的额定功率，需增大灯泡两端的电压，根据串联电路的电压特点可知应减小变阻器分得的电压，由串联分压的规律可知，需减小变阻器接入电路的阻值，所以由图甲可知应将变阻器的滑片向左移动，直到电压表示数等于灯泡的额定电压；
电压表示数为2.5V时，电流表示数为0.5A，则灯泡的额定功率P额＝U额I额＝2.5V×0.5A＝1.25W；
故答案为：（1）右；（2）0.42：（3）左；1.25。
21．【答案】（1）85；低于；（2）变大；液化；（3）吸热；不变；（4）4.2×103。
【解答】解：（1）图乙中温度计的分度值为1℃，液面在0℃以上，示数为85℃；根据丙图像，水的沸点是98.4℃。小于1标准大气压的沸点100℃，说明大气压小于1标准大气压；
（2）水沸腾时，大量气泡上升变大，在水面破裂后的水蒸气是无色透明看不见，而水蒸气遇到冷空气放热液化产生的小水珠形成了可见的白气；
（3）在图丙BC段，酒精灯一直在加热，说明水在沸腾时不断吸热，但温度始终是98.4℃保持不变；
（4）水的质量m＝50g＝0.05kg，水吸收的热量：Q吸＝cmΔt＝4.2×103J/（kg•℃）×0.05kg×（40℃﹣20℃）＝4.2×103J。
故答案为：（1）85；低于；（2）变大；液化；（3）吸热；不变；（4）4.2×103。
22．【答案】（1）同一高度；（2）缩小；10cm＜f＜20cm；（3）注水；短；（4）右侧；凹。
【解答】解：（1）烛焰、水透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央；
（2）由图甲可知，此时物距大于像距，凸透镜成倒立缩小的实像；
此时物距u＝50cm，50cm＞2f，像距v＝20cm，f＜20cm＜2f，解得10cm＜f＜20cm；
（3）物距减小后，像距应增大，如果像的位置不变，则凸透镜的焦距要变短，凸透镜的厚度要增加，故此时应注水；
（4）老花镜是凸透镜，对光线有会聚作用，水凸透镜前放置老花镜后，透镜的折光能力变强，焦距变小，光屏位置不变，相当于像距变大，根据物近像远像变大的成像原理可知，爷爷能够看清右侧的物体。
近视眼是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正。
故答案为：（1）同一高度；（2）缩小；10cm＜f＜20cm；（3）注水；短；（4）右侧；凹。
四、计算题（共2小题，每小题8分，计16分）
23．【答案】（1）减小；机械；
（2）咖啡机正常打磨时，通过电动机线圈的电流是1A；
（3）电热丝R的阻值是60.5Ω。
【解答】解：（1）咖啡机底座较大是为了减小压强，咖啡机工作时把电能转化为机械能和内能；
（2）由图可知，电动机和电热丝并联在电路中；
电动机的额定电压：U＝220V，电动机的额定功率：P电＝220W，咖啡机正常打磨时，通过电动机线圈的电流：
I电＝＝＝1A；
（3）电热丝的额定电压：U＝220V，电热丝的额定功率：P热＝800W，电热丝的R的阻值：
R＝＝＝60.5Ω。
故答案为：（1）减小；机械；
（2）咖啡机正常打磨时，通过电动机线圈的电流是1A；
（3）电热丝R的阻值是60.5Ω。
24．【答案】（1）可再生；光热转化；（2）60℃
【解答】解：（1）太阳能属于可再生能源。某团队现在正在设想研发内置太阳能电池板的新型屋顶瓦片，实现更好的节能。这种瓦片是通过光热转化方式直接利用太阳能的。
（2）太阳能热水器6h接收到的太阳能为：E＝5×106J/（m2•h）×3m2×6h＝9×107J；
被真空管吸收的热量为：Q'＝η'E＝50%×9×107J＝4.5×107J；
根据得到：＝＝60℃。
故答案为：（1）可再生；光热转化；（2）60℃。
