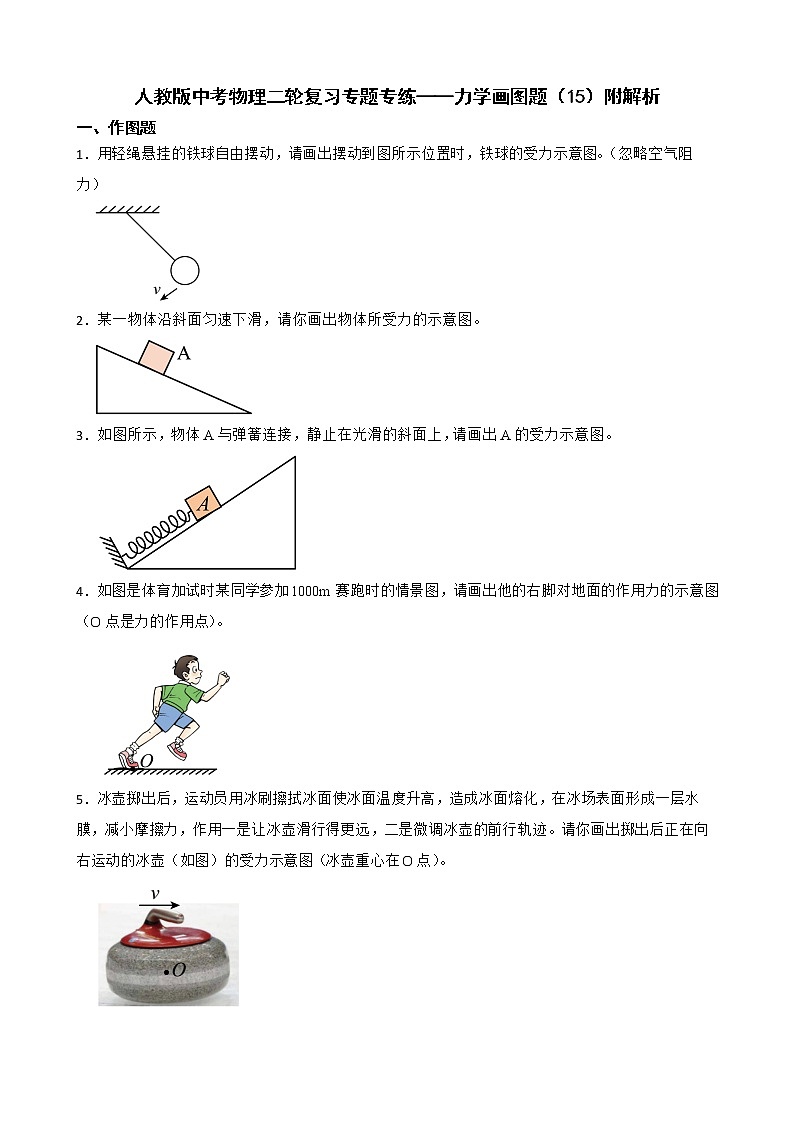

人教版中考物理二轮复习专题专练——力学画图题（15）附解析

人教版中考物理二轮复习专题专练——力学画图题（15）附解析

一、作图题

1．用轻绳悬挂的铁球自由摆动，请画出摆动到图所示位置时，铁球的受力示意图。（忽略空气阻力）

2．某一物体沿斜面匀速下滑，请你画出物体所受力的示意图。

3．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

4．如图是体育加试时某同学参加1000m赛跑时的情景图，请画出他的右脚对地面的作用力的示意图（O点是力的作用点）。

5．冰壶掷出后，运动员用冰刷擦拭冰面使冰面温度升高，造成冰面熔化，在冰场表面形成一层水膜，减小摩擦力，作用一是让冰壶滑行得更远，二是微调冰壶的前行轨迹。请你画出掷出后正在向右运动的冰壶（如图）的受力示意图（冰壶重心在O点）。

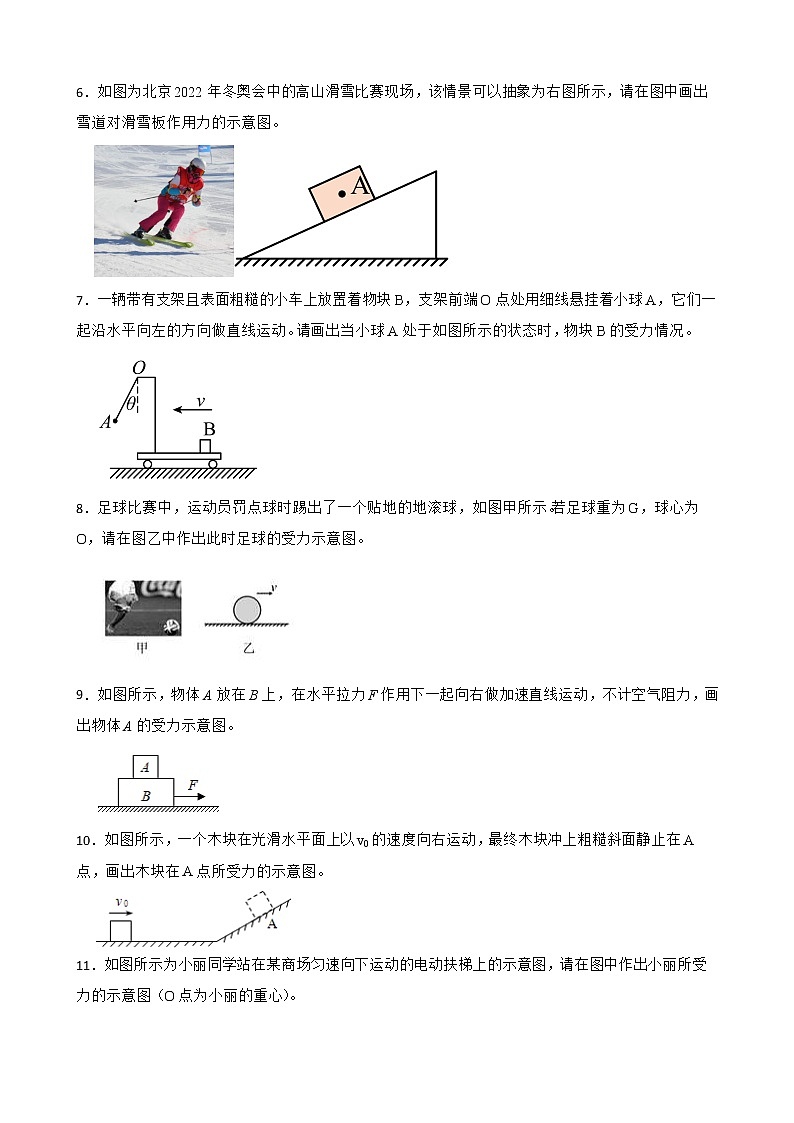

6．如图为北京2022年冬奥会中的高山滑雪比赛现场，该情景可以抽象为右图所示，请在图中画出雪道对滑雪板作用力的示意图。

7．一辆带有支架且表面粗糙的小车上放置着物块B，支架前端O点处用细线悬挂着小球A，它们一起沿水平向左的方向做直线运动。请画出当小球A处于如图所示的状态时，物块B的受力情况。

8．足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。若足球重为G，球心为O，请在图乙中作出此时足球的受力示意图。

9．如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。

10．如图所示，一个木块在光滑水平面上以v0的速度向右运动，最终木块冲上粗糙斜面静止在A点，画出木块在A点所受力的示意图。

11．如图所示为小丽同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图（O点为小丽的重心）。

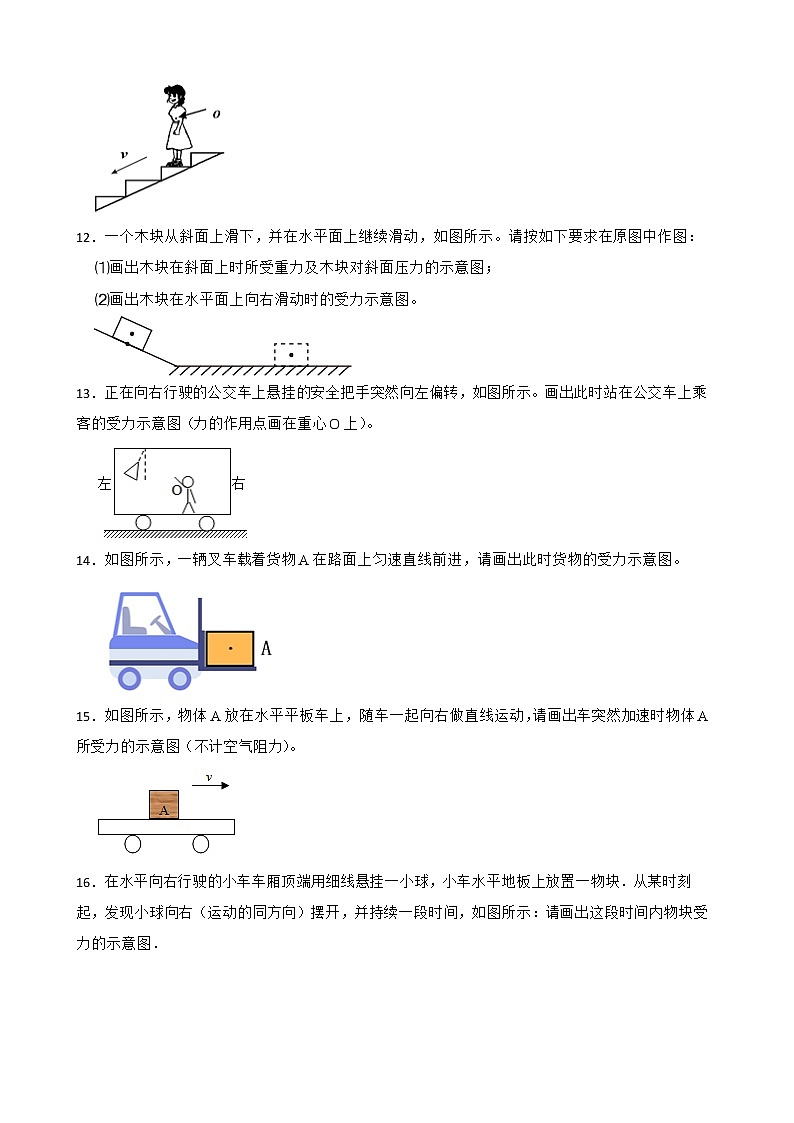

12．一个木块从斜面上滑下，并在水平面上继续滑动，如图所示。请按如下要求在原图中作图：

⑴画出木块在斜面上时所受重力及木块对斜面压力的示意图；

⑵画出木块在水平面上向右滑动时的受力示意图。

13．正在向右行驶的公交车上悬挂的安全把手突然向左偏转，如图所示。画出此时站在公交车上乘客的受力示意图（力的作用点画在重心O上）。

14．如图所示，一辆叉车载着货物A在路面上匀速直线前进，请画出此时货物的受力示意图。

15．如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。

16．在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块．从某时刻起，发现小球向右（运动的同方向）摆开，并持续一段时间，如图所示：请画出这段时间内物块受力的示意图．

17．如图，是平直铁轨上一列车刚启动时桌面上一杯水的情景，在图中O点画出此时水杯受力的示意图。

18．装卸工人利用斜面将一木箱推到汽车上（如图）。试在图中画出木箱在斜面上所受力的示意图。

19．如图所示，一质量为0.2kg的小球，从光滑弧形槽上的A点静止释放，试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）。

20．如图，小翔站在滑板车上水平向左运动，不再蹬地后，最终会停止下来。将小翔和滑板车看作一个物体，请画出此过程中该物体所受力的示意图（力的作用点画在重心O点上）。

答案解析部分

1．【答案】解：如图所示：

【解析】【解答】忽略空气阻力，铁球只受到自身重力和绳子的拉力的作用，作用点在铁球的重心，过铁球的重心分别作出竖直向下的重力G和沿绳子向上的拉力F，如图所示

【分析】重力方向竖直向下，拉力沿绳子向上。

2．【答案】解：如图所示：

【解析】【解答】依题意物体沿斜面匀速下滑，物体受重力、支持力、摩擦力三个力的作用，重力竖直向下，支持力垂直斜面向上，摩擦力沿斜面向上，示意图如图所示：

【分析】物体受到的重力竖直向下，受到的摩擦力和物体的相对运动方向相反，支持力和支撑面垂直。

3．【答案】解：如图所示：

【解析】【解答】光滑的斜面，即不计斜面对物体的摩擦力，木块受到重力、斜面的弹力和弹簧的弹力，重力方向竖直向下，斜面弹力与斜面垂直向上，弹簧弹力平行于斜面向上。如图所示：

【分析】斜面上的物体受到竖直向下的重力；和斜面垂直的支持力；沿斜面方向的力。

4．【答案】解：如图所示：

【解析】【解答】向前跑的时候，脚对地面施加的是水平向后的作用力，故地面才能对人施加水平向前的作用力，使人能够完成向前的奔跑。因此，做出该力F的示意图如下。

【分析】物体受到的摩擦力和物体的相对运动方向相反。

5．【答案】解：如图所示：

【解析】【解答】掷出后正在向右运动的冰壶做减速运动，受到竖直向下的重力，竖直向上的支持力以及水平向左的摩擦力，如图所示：

【分析】物体受到的重力竖直向下，支持力和支撑面垂直；摩擦力的方向和物体的相对运动方向相反。

6．【答案】解：如图所示；

【解析】【解答】滑雪板向下滑的过程中，雪道对滑雪板施加沿斜面向上的摩擦力和与斜面垂直的支持力，这两个力的作用点在A点，如图所示：

【分析】滑雪板向下滑的过程中，雪道对滑雪板施加沿斜面向上的摩擦力和与斜面垂直的支持力，据此作图即可。

7．【答案】解：如图所示；

【解析】【解答】由图可知，小车向左运动，而小球A偏向左，说明小车向左做减速运动，由此知道物体B受到向右的摩擦力，此时物体B受到竖直向下的重力G、竖直向上的支持力F和水平向右的摩擦力f，如下图所示：

【分析】先由小球A的状态和小车的运动方向确定小车的运动状态，再确定物体B受到摩擦力的方向，从而确定B受力个数、方向，最后利用力的示意图的画法作图。

8．【答案】解：如图所示：

【解析】【解答】足球受到了竖直向上的支持力N，竖直向下的重力G，大小相等、方向相反、作用在同一直线上；摩擦力的方向与足球运动方向相反，因此是水平向左的，如下图所示：

【分析】重力方向竖直向下，支持力垂直地面，竖直向上，地面对足球的摩擦力与速度方向相反。

9．【答案】解：如图所示：

【解析】【解答】物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，物体A向右加速运动，则其受到向右的摩擦力作用，竖直方向上物体A受到重力和支持力的作用，并且两个力是平衡力，大小相等方向相反。重力的方向竖直向下，支持力竖直向上。

【分析】物体间加速运动会产生摩擦力，摩擦力和相对运动方向相反；物体在水平面上时，受到竖直向下的重力和竖直向上的支持力。

10．【答案】解：如图所示：

【解析】【解答】木块静止在A点时，受到竖直向下的重力G，垂直斜面向上的支持力F支，物体A有沿斜面向下的运动趋势，所以还受到沿斜面向上的摩擦力f，这几个力的作用点都可以标在物体A的重心上，由此画出木块在A点的受力示意图，如下图所示：

【分析】物体受到的重力竖直向下，支持力和支撑面垂直；摩擦力的方向和相对运动方向相反。

11．【答案】解：如图所示：

【解析】【解答】因为小丽同学站在某商场匀速向下运动的电动扶梯上，处于平衡状态，受重力和支持力的作用。过重心作竖直向下的力（即重力）和竖直向上的力（即支持力），如图所示：

【分析】小娟相对于扶梯静止，因此小娟受竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力；确定重心的大致位置，然后表示出二力的方向。

12．【答案】解：如图所示；

【解析】【解答】（1）由于木块是形状规则的物体，其重心在其几何中心上；不管是在斜面还是水平面，重力的方向总是竖直向下的；木块对斜面的压力垂直于作用面，如图所示；

（2）木块在水平面上向右滑动时，在竖直方向上，受到竖直向下的重力，竖直向上的支持力、水平向左的摩擦力，重力和支持力是一对平衡力，如图所示

【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
作摩擦力的示意图，力的作用点在两物体的接触面上，方向与物体的运动方向相反，用字母f表示。
作支持力的示意图，力的作用点在物体的几何中心上，方向与接触面垂直，指向被支持物体，用字母F表示。

13．【答案】解：如图所示：

【解析】【解答】正在向右行驶的公交车上悬挂的安全把手突然向左偏转，此时汽车突然向右做加速运动。已知此时站在公交车上乘客跟汽车底板相对静止，而汽车突然向右做加速运动，则乘客相对于汽车有向左的运动趋势，所以此时乘客会受到一个水平向右的摩擦力，故乘客除受到竖直向下的重力、底板竖直向上的支持力作用外，还一定受到水平向右的摩擦力作用，如图所示：

【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
作摩擦力的示意图，力的作用点在两物体的接触面上，方向与物体的运动方向相反，用字母f表示。

14．【答案】解：如图所示：

【解析】【解答】货物随着叉车一起做匀速直线运动，与叉车保持相对静止，所以叉车对其没有摩擦力作用。货物是因惯性而前进，叉车对其也没有推力作用。在竖直方向上，货物受到一对平衡力：重力、叉车对其向上的支持力。如下图所示

【分析】货物A做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等，方向相反，且作用在同一直线上，作用点在物体的重心，然后做出A所受力的示意图。

15．【答案】解：如图所示：

【解析】【解答】物体A在竖直方向上静止，受到的重力和支持力是一对儿平衡力。水平方向上，不计空气阻力，当车突然加速时，物体A相对平板车有向左运动的趋势，故受到向右的摩擦力，如图所示：

【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
作摩擦力的示意图，力的作用点在两物体的接触面上，方向与物体的运动方向相反，用字母f表示。
作支持力的示意图，力的作用点在物体的几何中心上，方向与接触面垂直，指向被支持物体，用字母F表示。

16．【答案】解：如图所示：

【解析】【解答】分析可知，物块A在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；

小球向右(运动的同方向)摆开，并持续一段时间，根据惯性可知，小车做减速运动；小车减速运动时，物块由于惯性继续向右运动，即物块相对于车具有向右运动的趋势，所以物块A在水平方向上受到向左的摩擦力；如图所示：

【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
作摩擦力的示意图，力的作用点在两物体的接触面上，方向与物体的运动方向相反，用字母f表示。
作支持力的示意图，力的作用点在物体的几何中心上，方向与接触面垂直，指向被支持物体，用字母F表示。

17．【答案】解：如图所示：

【解析】【解答】对杯子进行受力分析，杯子受到重力和桌面的支持力，因为杯中的水向左倾斜，所以车向右启动，杯子有向左运动的趋势，所以会受到向右的静摩擦力，如图所示：

【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，然后要先分析力的大小、方向和作用点，再按照画图的要求画出各个力； 看图根据水的倾斜方向判断车的加速方向，进而判断杯子所受摩擦力的方向，支持力和重力比较好确定。

18．【答案】解：如图所示：

【解析】【解答】地面附近的一切物体都要受到重力的作用，所以木箱受重力G。

工人利用斜面将一木箱推上汽车，所以木箱受到沿斜面向上的推力F。

木箱在斜面上滑动，要受到斜面给它的垂直于斜面向上支持力N和沿斜面向下的阻碍木箱发生相对运动的力--摩擦力f。

故答案为

【分析】斜面上的物体受到重力竖直向下、摩擦力和物体运动相反相反；支持力和支撑面垂直。

19．【答案】解：如图所示：

【解析】【解答】质量为0.2kg的小球，其重力

小球由 点滚至 点过程中，小球在 点时，小球受到竖直向下的重力和竖直向上的支持力作用，小球做圆周运动，有向心加速度，支持力应大于重力，同时，忽略空气阻力，光滑弧形槽没有摩擦力，过小球的重心，分别沿各力的方向画一条有向线段，并分别用 、 表示，如图所示：

。

【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
作支持力的示意图，力的作用点在物体的几何中心上，方向与接触面垂直，指向被支持物体，用字母F表示。

20．【答案】解：如图所示：

【解析】【解答】解：小翔站在滑板车上水平向左运动，不再蹬地后，将小翔和滑板车看作一个物体；

该物体在竖直方向上受到竖直向下的重力G和地面向上的支持力FN的作用，另外，由于小翔和滑板车一起向左运动，所以还受到地面向右的摩擦力F阻的作用，如图所示：

【分析】该题属于受力分析的初步的题目类型，在解答的过程中，一定要按照重力、弹力、摩擦力、其他的力的顺序依次分析，养成良好的受力分析的习惯.
