2023年辽宁省营口实验中学中考物理一模试题（含答案）
展开
这是一份2023年辽宁省营口实验中学中考物理一模试题（含答案），共26页。试卷主要包含了选择题，填空题，作图题，筒答题，计算题，实验等内容，欢迎下载使用。

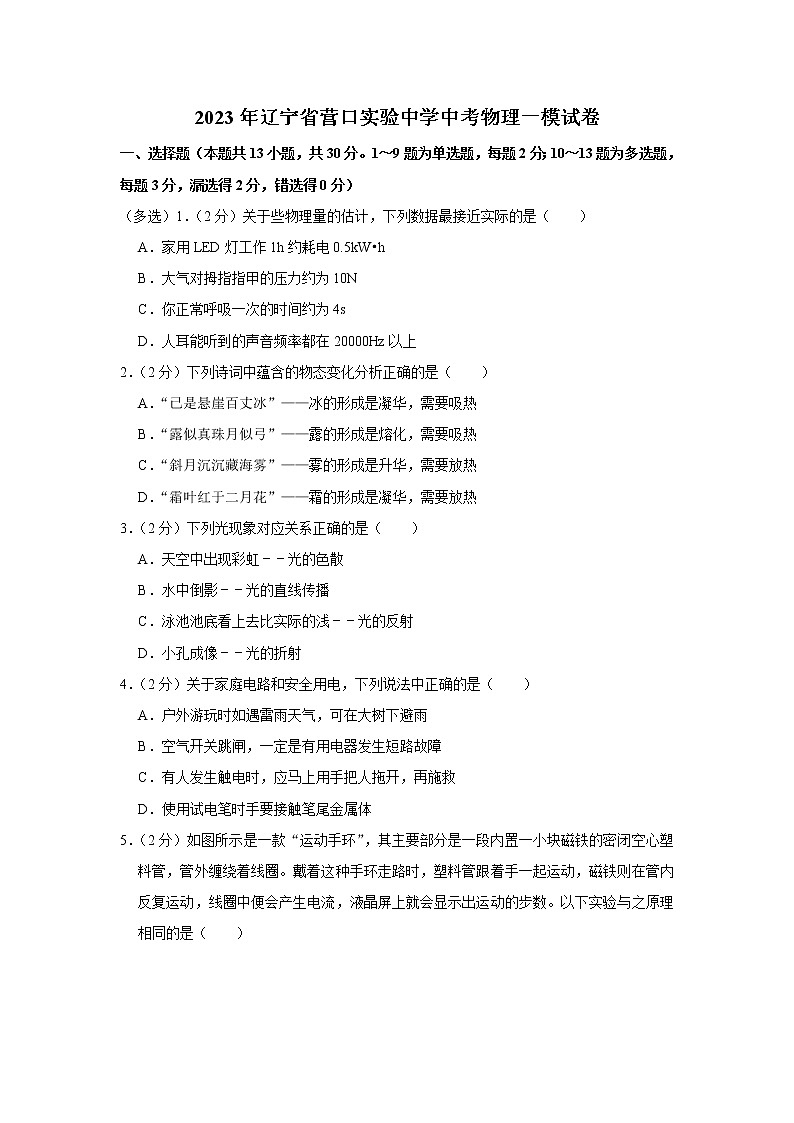

2023年辽宁省营口实验中学中考物理一模试卷
一、选择题（本题共13小题，共30分。1～9题为单选题，每题2分；10～13题为多选题，每题3分，漏选得2分，错选得0分）
（多选）1．（2分）关于些物理量的估计，下列数据最接近实际的是（ ）
A．家用LED灯工作1h约耗电0.5kW•h
B．大气对拇指指甲的压力约为10N
C．你正常呼吸一次的时间约为4s
D．人耳能听到的声音频率都在20000Hz以上
2．（2分）下列诗词中蕴含的物态变化分析正确的是（ ）
A．“已是悬崖百丈冰”——冰的形成是凝华，需要吸热
B．“露似真珠月似弓”——露的形成是熔化，需要吸热
C．“斜月沉沉藏海雾”——雾的形成是升华，需要放热
D．“霜叶红于二月花”——霜的形成是凝华，需要放热
3．（2分）下列光现象对应关系正确的是（ ）
A．天空中出现彩虹﹣﹣光的色散
B．水中倒影﹣﹣光的直线传播
C．泳池池底看上去比实际的浅﹣﹣光的反射
D．小孔成像﹣﹣光的折射
4．（2分）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．户外游玩时如遇雷雨天气，可在大树下避雨
B．空气开关跳闸，一定是有用电器发生短路故障
C．有人发生触电时，应马上用手把人拖开，再施救
D．使用试电笔时手要接触笔尾金属体

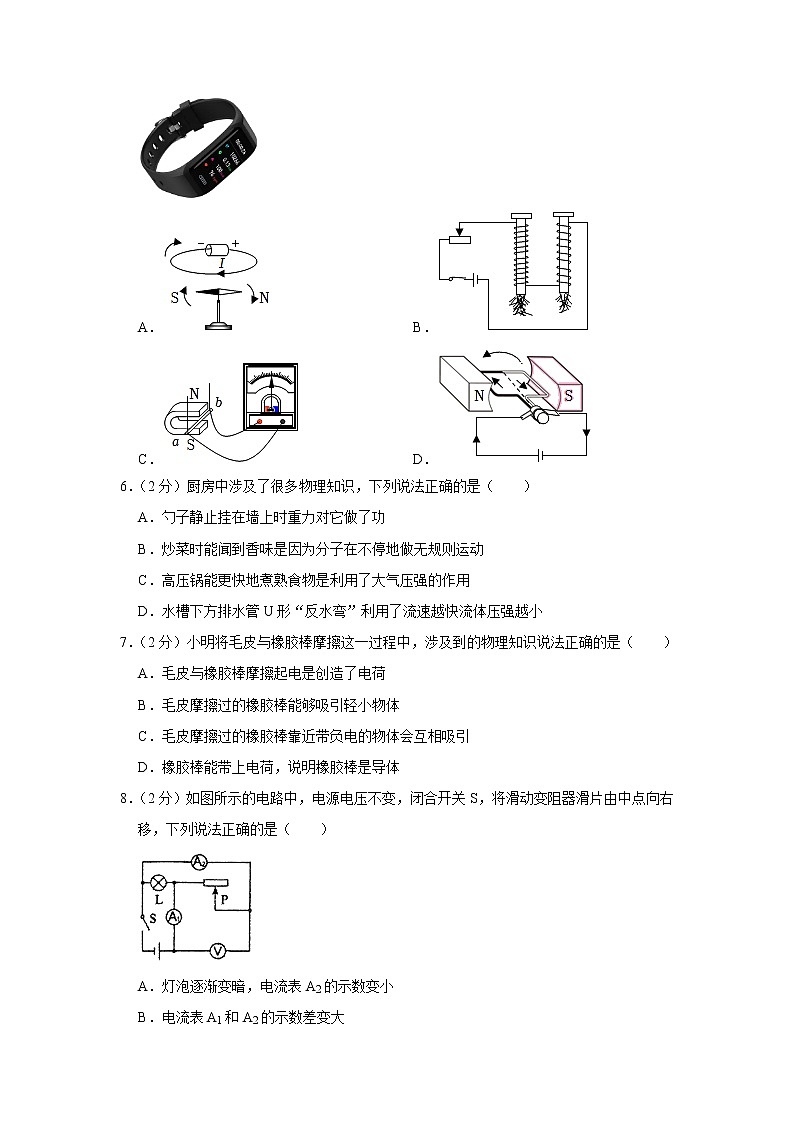

5．（2分）如图所示是一款“运动手环”，其主要部分是一段内置一小块磁铁的密闭空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数。以下实验与之原理相同的是（ ）
A． B．
C． D．
6．（2分）厨房中涉及了很多物理知识，下列说法正确的是（ ）
A．勺子静止挂在墙上时重力对它做了功
B．炒菜时能闻到香味是因为分子在不停地做无规则运动
C．高压锅能更快地煮熟食物是利用了大气压强的作用
D．水槽下方排水管U形“反水弯”利用了流速越快流体压强越小
7．（2分）小明将毛皮与橡胶棒摩擦这一过程中，涉及到的物理知识说法正确的是（ ）
A．毛皮与橡胶棒摩擦起电是创造了电荷
B．毛皮摩擦过的橡胶棒能够吸引轻小物体
C．毛皮摩擦过的橡胶棒靠近带负电的物体会互相吸引
D．橡胶棒能带上电荷，说明橡胶棒是导体
8．（2分）如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器滑片由中点向右移，下列说法正确的是（ ）
A．灯泡逐渐变暗，电流表A2的示数变小
B．电流表A1和A2的示数差变大
C．电压表V和电流表A2示数的乘积变小
D．电压表V示数逐渐变大

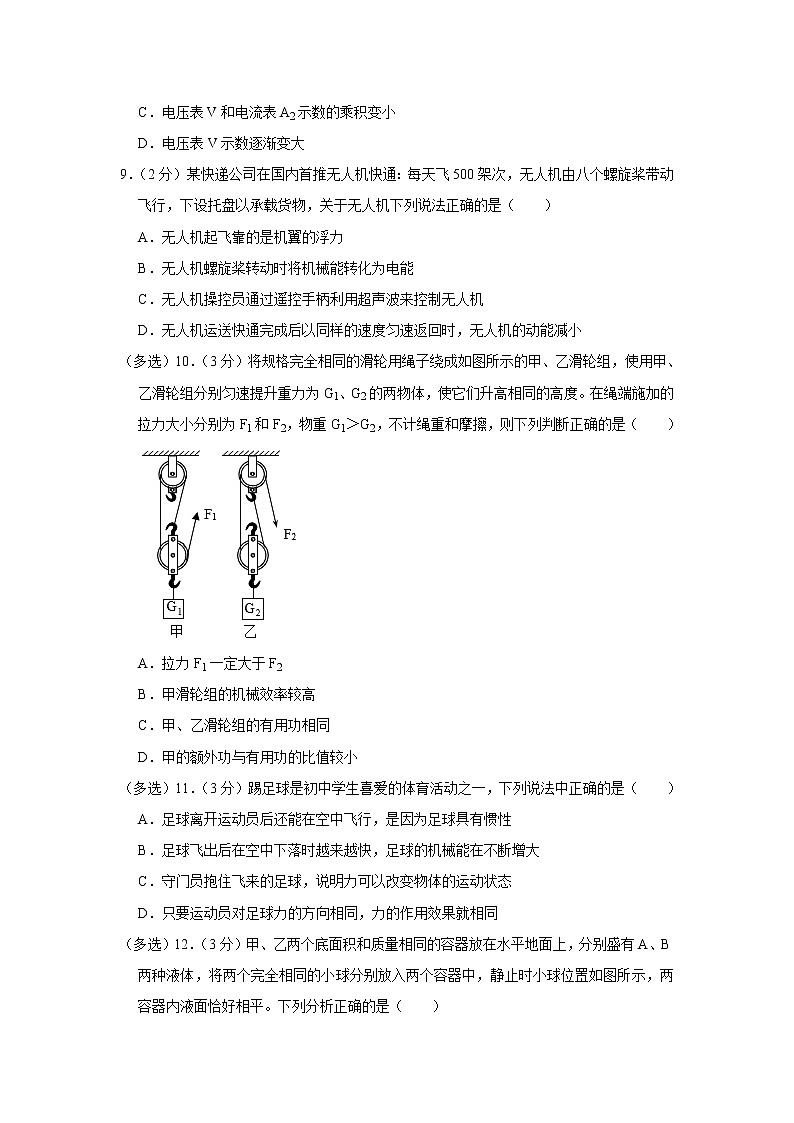

9．（2分）某快递公司在国内首推无人机快通：每天飞500架次，无人机由八个螺旋桨带动飞行，下设托盘以承载货物，关于无人机下列说法正确的是（ ）
A．无人机起飞靠的是机翼的浮力
B．无人机螺旋桨转动时将机械能转化为电能
C．无人机操控员通过遥控手柄利用超声波来控制无人机
D．无人机运送快通完成后以同样的速度匀速返回时，无人机的动能减小
（多选）10．（3分）将规格完全相同的滑轮用绳子绕成如图所示的甲、乙滑轮组，使用甲、乙滑轮组分别匀速提升重力为G1、G2的两物体，使它们升高相同的高度。在绳端施加的拉力大小分别为F1和F2，物重G1＞G2，不计绳重和摩擦，则下列判断正确的是（ ）
A．拉力F1一定大于F2
B．甲滑轮组的机械效率较高
C．甲、乙滑轮组的有用功相同
D．甲的额外功与有用功的比值较小
（多选）11．（3分）踢足球是初中学生喜爱的体育活动之一，下列说法中正确的是（ ）
A．足球离开运动员后还能在空中飞行，是因为足球具有惯性
B．足球飞出后在空中下落时越来越快，足球的机械能在不断增大
C．守门员抱住飞来的足球，说明力可以改变物体的运动状态
D．只要运动员对足球力的方向相同，力的作用效果就相同
（多选）12．（3分）甲、乙两个底面积和质量相同的容器放在水平地面上，分别盛有A、B两种液体，将两个完全相同的小球分别放入两个容器中，静止时小球位置如图所示，两容器内液面恰好相平。下列分析正确的是（ ）
A．两小球所受到浮力FA＜FB
B．两种液体的密度ρA＞ρB
C．两种液体对容器底部的压强pA＞pB
D．两容器对水平桌面的压强pA′＞pB′
（多选）13．（3分）如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点），闭合开关S，当滑片P在b端时，电流表示数为0.2A，R2消耗的电功率为2W，当滑片P移动至某一位置时，电流表示数为0.5A，R2消耗的电功率为3.5W，则当指片P从a端移到b端的过程中（ ）
A．电流表示数变化了0.3A
B．电压表示数变化了10V
C．R1消耗的电功率变化了14W
D．电路消耗的总功率变化了12W
二、填空题（本题共8小题，每空1分，共25分）
14．（3分）小强家的冰箱在忘记关门时，会发出“滴滴”的报警声，报警声是由报警器里的发声装置 产生的，通过 传到人耳，提醒小强关上冰箱门，这说明声音可以传递 （填“信息”或“能量”）。
15．（3分）皮划艇运动中为了取得更好的成绩运动员要用力划水，这时皮划艇由静止变为快速运动，说明力可以改变物体的 ，运动员向后划水船反而前进，这是因为力的作用 ，划船所用的船桨属于 杠杆（选填“省力”或“费力”）。
16．（2分）从远处看太阳像一个巨大的火球，它在不断地向外释放巨大的能量，在太阳内部时刻都在发生
（选填“核聚变”或“核裂变”），核能属于 能源（选填“可再生”或“不可再生”）。
17．（4分）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是 （选填“放大”、“缩小”或“等大”）的。若将凸透镜向右移动 cm，屏上即可再次成清晰的像。若在图示位置将蜡烛靠近凸透镜，光屏上的像将会模糊，若在透镜前放置一个焦距合适的 （选填“近视”或“远视”）眼镜，光屏上的像也可以再次清晰。若在图示位置将蜡烛向右移动10cm，则蜡烛通过凸透镜的像一定是 的。
18．（3分）如图，我国研制的“珠海云”号是全球首艘智能型无人系统母船，其排水量为2000t，它满载时漂浮在海面上，所受浮力为 N，排开海水的体积为 。船上可搭载数十台观测仪器。搭载仪器后，“珠海云”号底部受到海水的压强会 。（ρ海水取1.0×103kg/m3，g取10N/kg）
19．（4分）小雷观察家中的单相电表示数如图所示，将其它用电器关闭后，只留下一台1500W的空调单独工作，20分钟后电能表示数应为 kW•h，小雷将家中用电器全部打开，使通过电能表的电流达到额定最大电流，6分钟后电能表表盘转过 转，如果小雷将所有用电器都关闭，闭合卧室LED灯开关，发现空气开关断开，原因是电路发生了 ，LED灯主要是用 材料制作的。
20．（3分）电动自行车的电动机正常工作电压为36V，线圈电阻为1.2Ω，通过电动机线圈的电流为4A，5min内电流通过线圈产生的热量为 J，线圈的发热功率为 W，电动机消耗的电能为 J。
21．（3分）如图所示，甲、乙为两只相同电表，当闭合开关S1、S2时，甲、乙两表示数之比为4：3，则两表均为 表。两电阻的大小之比R1：R2为 ，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1：P2为 。
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在图中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。
23．（3分）如图，一段电阻丝从电源正极接出，在一个“U”形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极。一根条形磁铁用细线悬挂在静止在如图位置。画出电阻丝的绕法并在“U”形管的两端标明磁极。
24．（3分）如图所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B为重心）；用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F的示意图（O为支点）。
四、筒答题（4分）
25．（4分）在观察身边物理现象的活动中小红观察用水壶烧水时有许多奇妙的现象，请回答下列问题：
（1）烧水的过程中内能是通过什么方式增加的？
（2）水壶提手的位置为什么要尽量做的十分宽大？
（3）水沸腾时壶盖会被顶起，壶盖被顶起时的能量转换情况与热机中哪个冲程相同？该冲程的能量转化是什么？
五、计算题（本题共3小题，共22分。要求写出必要的文字说明、公式、主要运算过程、数值、单位和等）
26．（6分）一天，小明的妈妈驾驶电瓶车送小明上学。假如小明的妈妈驾驶电动车匀速行驶，电瓶车（包含人）的质量为100kg，电瓶车行驶过程中所受阻力为车重的0.05倍。从家到学校的路程是3000m，用时5min。（g取10N/kg）求：
（1）电瓶车行驶的速度是多少？
（2）若小明的妈妈骑行的电瓶车轮胎与水平地面的总接触面积为50cm2，那么电瓶车在行驶过程中对地面的压强是多少？
（3）电瓶车牵引力做的功。
（4）电瓶车牵引力的功率。
27．（8分）电压力锅集高压锅和电饭锅的优点于一体，既安全又节能，某型号电压力锅的额定电压为220V，如图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；接通电路，开关S自动与触电a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾。
（1）电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值。
（2）在保压状态下，加热器正常工作1h耗电0.2kW•h，求R2的阻值。
（3）用该压力锅对5L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度？已知消耗的电能有90%被有效利用，水的比热容为4.2×103J/（kg•℃）。
28．（8分）如图所示的电路中，电源电压不变，定值电阻R1＝200Ω、R2＝100Ω，小灯泡L标有“6V 3.6W”的字样（小灯泡的阻值不随温度变化）。当开关S1闭合，S2与a点连接时，小灯泡L恰好正常发光。求：
（1）电源电压。
（2）若断开S1，S2与b点连接。电流表的示数是多少，通电10min电路消耗的电能。
（3）整个电路的最大功率。
六、实验、探究题（本题共4小题，共30分）
29．（6分）小明同学利用如图甲所示的装置探究冰熔化时温度的变化规律：
（1）在加热第3min时该物质的温度如图甲所示，此时该物质处于 （选填“固态”、“液态”或“固液共存态”），随着加热时间增加该物质的内能 （选填“变大”、“不变”或“变小”），温度随时间的增加而变化的图像应为 （选填“乙”或“丙”）
（2）图甲实验过程中用水间接给冰加热的目的是 ，如果在冰全部融化成水后继续对该装置进行加热，试管中的水 （选填“能”或“不能”）沸腾。
（3）在实验过程中小明发现每加热1min冰升温3℃，但是当冰全部融化成水后，每加热1min，水温度升高1.5℃，不计热量损失，冰的比热容为 J/（kg•℃）（水的比热容c水＝4.2×103J/（kg•℃）。
30．（8分）小明用如图甲所示器材探究平面镜成像的特点，其中蜡烛A、B完全相同。
（1）选取两个完全相同的蜡烛是为了比较像与物的 关系。
（2）有3mm厚和1.5mm厚的玻璃板各一块，则应选择 mm厚的玻璃板做实验。
（3）小明移动蜡烛B，当蜡烛B与蜡烛A的像完全重合时，移去蜡烛B，在其位置上放一光屏，光屏上 （选填“能”或“不能”）承接到蜡烛A的像。
（4）如图1乙所示，小明用直线把蜡烛A和它的像A的位置连起来，用刻度尺测量出它们到玻璃板的距离是相等的，于是，他得出结论： 。这样做 （选填“合理”或“不合理”），理由是 。
（5）实验中小明发现蜡烛A的像不清晰，于是他将蜡烛B也点燃，用来增加像的亮度，这样 （选填“能”或“不能”）使看到的像更清晰。
（6）如图2，若在一面竖立着的平面镜左方水平放置着一个九格的棋盘，从甲处观察，乙处的“馬”在平面镜中的像在 （选填“p”“R”“S”或“Q”）点。
31．（7分）小光非常喜欢喝蜂蜜水，于是他在实验室测量蜂蜜水的密度。实验过程如下：
（1）他将天平放在水平台上，指针静止时恰好在分度盘的中线处。那么当把游码放在标尺左端零刻度线处后，应向 （选填“左”或“右”）调节平衡螺母，使横梁平衡。
（2）他接下来进行了下列操作，请将实验步骤补充完整
①测量出空烧杯的质量为17g；
②将蜂蜜水倒入烧杯中测量出总质量如图甲所示为 g；
③将蜂蜜水倒入量筒中一部分，用量筒测出体积如图乙；
④测量烧杯和剩余蜂蜜水的质量为39g。
你认为小光的实验操作中 （填序号）是没有必要测量的，除去该步骤，根据图中所给的信息可以得出蜂蜜水的密度为 kg/m3。
（3）小光还想测量弹力球的密度时，发现天平被老师收走了，弹力球又放不进量筒里，于是他找来一个溢水杯和能在水面漂浮的小塑料盒，设计了如下实验，请将实验步骤补充完整。
①将溢水杯装满水，并使小塑料盒漂浮在溢水杯的水面上；
②当溢水杯的杯口不再流水时，将弹力球放入塑料盒中，保持漂浮，同时用量筒测出溢出水的体积V1；
③将弹力球从塑料盒中取出，放入溢水杯中沉入水底（塑料盒仍漂浮水面）；
④用量筒中的水 ，测出量筒中剩余水的体积为V2；
弹力球密度的表达式为ρ＝ （用字母表示，水的密度记为ρ水）。
若小光在进行步骤③之前仍有水从溢水杯杯口滴出，会造成弹力球密度的测量值 （选填“偏大”或“偏小”）。
32．（9分）某物理实验小组正在使用“伏安法”测量未知电阻Rx阻值，实验电路如图甲所示（电源电压3V）。
（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将滑动变阻器滑片移到最 端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是 。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx＝ Ω。接下来测量多组实验数据算出Rx平均值，这是为了减小测量带来的 。
（4）利用图甲实验器材还能完成下列探究实验 。（选填“A”或“B”）
A.探究电流与电压的关系
B.探究电流与电阻的关系
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S， ，读出电压表示数为U2；
③待测电阻Rx＝ 。（用已知和测量出的物理量符号表示）
2023年辽宁省营口实验中学中考物理一模试卷
参考答案与试题解析
一、选择题（本题共13小题，共30分。1～9题为单选题，每题2分；10～13题为多选题，每题3分，漏选得2分，错选得0分）
1．【解答】解：A、家用LED灯工作1h约耗电0.05kW•h，故A不符合实际；
B、大气压约105Pa，拇指指甲的面积约1cm2＝10﹣4m2，大气对拇指指甲的压力在F＝pS＝105Pa×10﹣4m2＝10N左右，故B符合实际；
C、平静状态下，人1min呼吸20次左右，平均一次的时间在3、4s左右，故C符合实际；
D、人耳正常听觉范围在20Hz～20000Hz之间，故D不符合实际。
故选：BC。
2．【解答】解：A．“已是悬崖百丈冰”，冰是水凝固形成的，是凝固现象，需要放热，故A错误；
B．“露似真珠月似弓”，露是水蒸气遇冷液化形成的小水滴，液化放热，故B错误；
C．“斜月沉沉藏海雾”，雾是空气中的水蒸气遇冷形成的小水珠，是液化现象，需要放热，故C错误；
D．“霜叶红于二月花”，霜是空气中水蒸气遇冷形成的小冰晶，是凝华现象，需要放热，故D正确。
故选：D。
3．【解答】解：A、天空中出现彩虹属于光的色散现象，故A正确；
B、水中倒影，属于平面镜成像，是由光的反射形成的，故B错误；
C、泳池池底看上去比实际的浅，是池底反射的光线从水中斜射入空气中时，在水面发生折射形成的，故C错误；
D、小孔成像的原理是光的直线传播，故D错误。
故选：A。
4．【解答】解：
A、雷雨天，人不能在大树底下避雨，否则可能会被雷击中，故A错误；
B、当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现“跳闸”现象，故B错误；
C、发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止施救者也触电，故C错误；
D、使用试电笔时，试电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体，故D正确。
故选：D。
5．【解答】解：手环是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光；
A．奥斯特实验证明通电导体周围存在磁场，与手环的制成原理无关，故A不符合题意；
B．此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与电流的有无的关系，与手环的制成原理无关，故B不符合题意；
C．图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手环的制成原理相符合，故C符合题意；
D．此图反映了通电导体在磁场中受到力的作用，与手环的制成原理无关，故D不符合题意。
故选：C。
6．【解答】解：A、勺子静止在挂钩上，勺子受到了重力，但是勺子静止、没有移动距离，所以重力对勺子没有做功，故A错误；
B、能闻到炒菜的香味是扩散现象，说明香味分子在不停地做无规则运动，故B正确；
C、高压锅能更快地煮熟食物，是因为锅内气压增大、沸点升高，不是利用大气压强的作用，故C错误；
D、水槽下方排水管U形“反水弯”上端开口、底部连通，利用了连通器原理，故D错误。
故选：B。
7．【解答】解：A、毛皮与橡胶棒摩擦起电是电荷在毛皮与橡胶棒间的转移，并不是创造了电荷，故A错误；
B、带电体具有吸引轻小物体的性质，毛皮摩擦过的橡胶棒带负电，所以毛皮摩擦过的橡胶棒能够吸引轻小物体，故B正确；
C、毛皮摩擦过的橡胶棒带负电，由于同种电荷相互排斥，故靠近带负电的物体会互相排斥，故C错误；
D、橡胶棒虽然能带上电荷，但橡胶棒是绝缘体，故D错误；
故选：B。
8．【解答】解：由图可知，该电路为并联电路，电流表A1测量的是干路的电流，A2测量通过滑动变阻器的电流，电压表测量电源电压；
由于电源电压是不变的，所以滑动变阻器滑片移动过程中，电压表示数不变，故D错误；
闭合开关S，将滑动变阻器滑片由中点向右移，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，电流表A2示数变小；
并联电路中各支路互不影响，所以通过灯泡的电流不变，灯泡的电功率不变，灯泡的亮度不变，故A错误；
根据并联电路的电流规律可知，干路中的电流变小，电流表A1示数变小；
根据并联电路的电流规律可知，电流表A1和A2的示数差为通过灯泡的电流，所以电流表A1和A2的示数差不变，故B错误；
电压表V示数不变，电流表A2示数变小，则电压表V和电流表A2示数的乘积变小，故C正确；
故选：C。
9．【解答】解：A、无人机起飞靠的是机翼的升力，而不是浮力，故A错误；
B、无人机螺旋桨转动时将电能转化为机械能，故B错误；
C、无人机操控员通过遥控手柄利用电磁波来控制无人机，故C错误；
D、无人机运送快通完成后以同样的速度匀速返回时，速度不变，质量减小，无人机的动能减小，故D正确。
故选：D。
10．【解答】解：A、由图可知，甲、乙动滑轮上绳子股数n分别为3和2，且物重G1＞G2，动滑轮重G动相同，由公式：可知：F1与F2的大小关系不能确定，故A错误；
BCD、已知物体上升的高度h相同，且物重G1＞G2，动滑轮重G动相同，由公式：W有＝Gh、W额＝G动h可知：甲的有用功大于乙的有用功，两者的额外功相同，则甲的额外功与有用功的比值较小，故C错误、D正确；
再由公式：η＝可知：在额外功相同时，甲的有用功大，其效率就高，故B正确。
故选：BD。
11．【解答】解：A、足球离开运动员后还能在空中飞行，是因为足球具有惯性，故A正确；B、足球在空中下落得越来越快，是因为重力大于阻力，这一过程中，由于空气阻力的作用，足球的机械能一部分转化为内能，所以机械能总量减小，故B错误；
C、守门员抱住飞来的足球，足球由运动变为静止，说明力可以改变物体的运动状态，故C正确；
D、力的作用效果与力的大小、方向和作用点都有关系，运动员对足球力的方向相同，力的作用效果不一定相同，故D错误。
故选：AC。
12．【解答】解：A．由图知，小球在A液体中漂浮，在B液体中悬浮，且两个完全相同的小球的重力相同，由浮沉条件可知此时两球所受浮力都等于各自的重力，则两小球所受浮力FA＝FB＝G球，故A错误；
B．小球在A液体中漂浮，则ρ球＜ρA；小球在B液体中悬浮，则ρ球＝ρB，由于小球完全相同，则有ρA＞ρB，故B正确；
C．因A液体的密度大于B液体的密度，且深度相同，则根据公式 p＝ρgh可知，两种液体对容器底部的压强pA＞pB，故C正确；
D．由C选项可知液体对容器底部的压强pA＞pB，两容器底面积相同，由公式 F＝pS 可知，两种液体对容器底部的压力FA＞FB，由于甲的开口大，有一部分液体压在了容器侧壁，液体对容器底的压力小于重力，乙容器底与口面积相等，乙中液体对容器底的压力等于重力，所以甲中液体和物体的总重力大于乙中物体的总重力，又因为容器质量相同，所以甲对桌面的压力大于乙对桌面的压力，根据p＝知两个容器对水平桌面的压强p′甲＞p′乙，故D正确。
故选：BCD。
13．【解答】解：由电路图可知，电阻R1和滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）当滑片P在b端时，电路的电流I1＝0.2A，R2消耗的电功率P2＝2W，
由P＝UI可得，R2两端的电压：
U2＝＝＝10V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：U＝I1R1+U2＝0.2A×R1+10V﹣﹣﹣﹣﹣﹣﹣①
当滑片P移动至某一位置时，电路中的电流I2＝0.5A，R2消耗的电功率P2′＝3.5W，
由P＝UI可得，此时R2两端的电压：
U2′＝＝＝7V，
电源电压：U＝I2R1+U2′＝0.5A×R1+7V﹣﹣﹣﹣﹣﹣﹣②
因电源电压不变，
所以，0.2A×R1+10V＝0.5A×R1+7V，
解得：R1＝10Ω，
则电源电压：U＝I1R1+U2＝0.2A×10Ω+10V＝12V；
（2）当滑片P在a端时，电路为R1的简单电路，电压表测电源电压，其示数为12V；
此时电路中的电流：I＝＝＝1.2A；
滑片P在b端时，电路的电流I1＝0.2A，电压表的示数U1＝I1R1＝0.2A×10Ω＝2V；
则当滑片P从a移到b的过程中，电压表示数的变化量：
ΔU＝U﹣U1＝12V﹣2V＝10V，故B正确；
当滑片P从a移到b的过程中，电流表示数的变化量：
ΔI＝I﹣I1＝1.2A﹣0.2A＝1A，故A错误；
当滑片P从a移到b的过程中，R1消耗电功率的变化量：
ΔP1＝I2R1﹣R1＝（1.2A）2×10Ω﹣（0.2A）2×10Ω＝14W，故C正确；
当滑片P从a移到b的过程中，电路消耗总功率的变化量：
ΔP＝UI﹣UI1＝12V×1.2A﹣12V×0.2A＝12W，故D正确。
故选：BCD。
二、填空题（本题共8小题，每空1分，共25分）
14．【解答】解：声音是由于物体的振动产生的，那么报警声是由报警器里的发声装置振动产生的；
声音的传播需要介质，这个报警声是通过空气传到人耳的；
这声音传到人耳，小强意识到要关上冰箱门，小强收到这个信息，这说明声音可以传递信息。
故答案为：振动；空气；信息。
15．【解答】解：皮划艇由静止变为快速运动，速度大小发生变化，说明力可以改变物体的运动状态；
运动员向后划水，给水一个向后的力，根据物体间力的作用是相互的，船同时会受到水对它一个向前的作用力，使船前进；
船桨在使用过程中，动力臂小于阻力臂，是费力杠杆。
故答案为：运动状态；是相互的；费力。
16．【解答】解：太阳像一个巨大的火球，它在不断地向外释放巨大的能量，在太阳内部时刻都在发生核聚变。核能属于不可再生能源，因为核能会越用越少，不能在短期内从自然界得到补充。
故答案为：核聚变；不可再生。
17．【解答】解：当如图位置时，物距u＝25cm，像距v＝40cm，
物距小于像距，光屏上恰能成一个清晰倒立的像。由凸透镜成像规律可知，成倒立放大的实像。此时成像特点可应用于投影仪；
若将凸透镜向右移动15cm，此时物距u＝15cm+25cm＝40cm，像距变为40cm﹣15cm＝25cm，
则根据折射时光路是可逆的，此时屏上即可再次成清晰倒立缩小的实像。
若在图示位置将蜡烛靠近凸透镜，像距增大，因此光屏上的像将会模糊，若在透镜前放置一个焦距合适的凸透镜，因凸透镜对光线有会聚作用，则光屏上的像也可以再次清晰；
远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，可用会聚作用的凸透镜矫正。
由2f＞u＝25cm＞f，像距v＝40cm＞2f，可得，
焦距20cm＞f＞12.5cm，
若在图示位置将蜡烛向右移动10cm，此时物距为f＜u＝15cm＜2f，或者，u＝15cm＜f，成倒立的放大的实像或正立放大的虚像，则蜡烛通过凸透镜的像一定是放大的。
故答案为：放大；15；远视；放大。
18．【解答】解：“珠海云”号满载时漂浮在海面上的排水量：m排＝2000t＝2×106kg，
“珠海云”号满载时漂浮在海面上所受的浮力：F浮＝G排＝m排g＝2×106kg×10N/kg＝2×107N；
由F浮＝ρ液gV排可知，“珠海云”号排开海水的体积V排＝＝＝2000m3；
“珠海云”号漂浮在海面上，根据物体的浮沉条件可知，浮力等于自身的重力，搭载仪器后，“珠海云”号的重力变大，则浮力变大，
根据F浮＝ρ液gV排可知，排开液体的体积变大，底部所处的深度变大，
根据p＝ρ液gh可知，“珠海云”号底部受到海水的压强变大。
故答案为：2×107；2000m3；变大。
19．【解答】解：（1）由P＝可得，
空调单独正常工作20min消耗的电能：W＝Pt＝1.5kW×h＝0.5kW•h。
则20分钟后电能表示数应为4353.6kW•h+0.5kW•h＝4354.1kW•h；
（2）将家中用电器全部打开，使通过电能表的电流达到额定最大电流，40A表示电能表平时工作允许通过的最大电流，
则最大功率P最大＝UI＝220V×40A＝8800W＝8.8kW，
6分钟用电器消耗的电能W′＝P最大t′＝8.8kW×h＝0.88kW•h
3000r/（kW•h）表示每消耗kW•h的电能，电能表的转盘转3000圈，
所以6min这段时间内电能表转盘的转数：
n＝3000r/（kW•h）×0.88kW•h＝2640r。
（3）将所有用电器都关闭，闭合卧室LED灯开关，发现空气开关断开，原因是电路发生了短路；
（4）LED灯是由硅和锗等材料制作成的，而硅和锗是半导体材料，
故答案为：4354.1；2640；短路；半导体。
20．【解答】解：5min内电流通过线圈产生的热量为：Q＝I2Rt＝（4A）2×1.2Ω×5×60s＝5760J；
线圈的发热功率为：P＝＝＝19.2W；
电动机消耗的电能为：W＝UIt＝36V×4A×5×60s＝4.32×104J。
故答案为：5760；19.2；4.32×104。
21．【解答】解：（1）甲、乙为两只相同电表，当闭合S1，S2时，甲、乙两表示数之比为4：3，若两表均为电流表，则甲表会将电源短路，故两表均为电压表。
（2）当闭合S1，S2时，两电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，甲、乙两表示数之比为4：3，
根据串联分压特点可知＝＝＝＝1：3；
（3）设电源电压为U，R1＝R，则R2＝3R，
当两表都为电压表时，闭合两开关，两电阻串联，电路总功率为P1＝＝＝，同时更换两电表种类，即两表都为电流表时，闭合开关S1，两电阻并联，此时电路总功率为P2＝+＝+＝，
＝＝＝3：16。
故答案为：电压；1：3；3：16。
三、作图题（本题共3小题，每小题3分，共9分）
22．【解答】解：
由玩偶点S反射的光线，其中通过光心的光线经凸透镜传播方向不变，平行于凸透镜主光轴的光线经凸透镜折射后将过焦点，这两条光线的反向延长线的交点为S的像点S′，如图所示：
23．【解答】解：条形磁铁的N极方向可知螺线管的左侧为N极，右侧为S极，由安培定则知，电流由右前方流入，左后方流出，如图所示：
24．【解答】解：（1）茶壶的重心在B，从B点竖直向下画一带箭头的线段，标上符号G，可得重力示意图；
（2）为使打开壶盖的力最小，根据杠杆平衡条件可知，动力臂要最长；壶盖上O点为支点，OA为最长的动力臂，过A点作垂直于OA斜向上的动力F，可得所需最小力F的示意图，如图所示：
四、筒答题（4分）
25．【解答】答：（1）烧水的过程中，水吸收热量，内能增加，温度升高，是通过热传递的方式改变内能的；
（2）水壶提手的位置尽量做的十分宽大，是在压力一定时，通过增大受力面积来减小压强；
（3）水烧开时，壶盖被水蒸气顶起，是水蒸气对壶盖做功的结果，水蒸气的内能转化为壶盖的机械能，水蒸气的内能会减小；热机的做功冲程中将内能转化为机械能，壶盖被顶起时的能量转换情况与热机的做功冲程相同。
五、计算题（本题共3小题，共22分。要求写出必要的文字说明、公式、主要运算过程、数值、单位和等）
26．【解答】解：（1）电瓶车行驶的速度：v＝＝＝10m/s；
（2）电瓶车的总重力：G＝mg＝100kg×10N/kg＝1000N，
电瓶车在行驶过程中对地面的压力：F＝G＝1000N，
电瓶车在行驶过程中对地面的压强：p＝＝＝2×105Pa；
（3）因电瓶车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，电瓶车的牵引力：F′＝f＝0.05G＝0.05×1000N＝50N，
电瓶车牵引力做的功：W＝F′s＝50N×3000m＝1.5×105J；
（4）电瓶车牵引力的功率：P＝＝＝500W。
答：（1）电瓶车行驶的速度是10m/s；
（2）电瓶车在行驶过程中对地面的压强是2×105Pa；
（3）电瓶车牵引力做的功为1.5×105J；
（4）电瓶车牵引力的功率为500W。
27．【解答】解：（1）要使指示灯发绿光，电路中的最小电流I为40mA
L两端电压恒为2V，则R0两端电压U0＝U﹣Ut＝220V﹣2V＝218V，
R0的最大阻值：R0＝＝＝5450Ω。
（2）保压时，加热器R2工作，加执器电功率P2＝＝＝0.2kW＝200W，
R2＝＝＝242Ω。
（3）假设电压力锅在35min内一直处于加热状态，则水吸收的热量Q吸＝η（P1+P2）t
Q吸＝90%×（800W+200W）×35×60s＝1.89×106J
Q吸＝c水m水（t﹣t0）＝c水ρ水V水（t﹣t0）
所以1.89×106J＝4.2×103J/（kg•℃）×103kg/m3×5×10﹣3m3×（t﹣20℃）
t＝110℃
由于锅内水温达到105℃时，压力锅处于保压状态，温度保持不变，所以吸热后水温升高到105℃。
答：（1）R0的最大阻值为5450Ω。
（2）R2的阻值为242Ω。
（3）水温升高到105摄氏度。
28．【解答】解：（1）当开关S1闭合，S2与a点连接时，R1与L并联，小灯泡正常发光，所以电源电压：
U＝U额＝6V；
（2）断开S1，S2与b点连接时，R1与R2串联，电流表测量该电路的电流，电路中的电阻：
R串＝R1+R2＝200Ω+100Ω＝300Ω，
电流表示数：
I＝＝＝0.02A，
通电10min电路消耗的电能：
W＝UIt＝6V×0.02A×10×60s＝72J；
（3）当R1与L并联时，电路的功率最大，小灯泡的功率P额＝3.6W，R1的功率：
＝＝＝0.18W，
电路的最大功率：
P最大＝P额+PR1＝3.6W+0.18W＝3.78W。
答：（1）电源电压为6V；
（2）断开S1，S2与b点连接，电流表的示数是0.02A，通电10min电路消耗的电能为72J；
（3）整个电路的最大功率为3.78W。
六、实验、探究题（本题共4小题，共30分）
29．【解答】解：
（1）温度低于0℃，分度值为1℃所以示数为﹣2℃，低于冰的熔点，所以此时处于固态；
物质吸收热量时，内能增大；
由于冰是晶体，在熔化过程中温度保持不变，所以冰的熔化图像为图乙；
（2）水浴法加热的目的是使物体受热均匀；沸腾的条件；达到沸点，不断吸热，试管中的水可以达到沸点，因内外温度相同，不能继续吸热，所以不会沸腾；
（3）由Q＝cmΔt可知，当质量和吸收热量相同时，比热容与升高的温度成反比，由于相同时间内冰和水升高的温度之比为2：1，所以冰和水的比热容之比为1：2，所以冰的比热容为2.1×103J/（kg•℃）。
故答案为：（1）固态；变大；乙；（2）使冰受热均匀；不能；（3）2.1×103
30．【解答】解：（1）选取两个完全相同的蜡烛是为了比较像与物的大小关系；
（2）玻璃板的两个反射面都可以成像，玻璃板越薄，两个反射面所成的像距离越近，这样测量误差越小，故选1.5mm；
（3）移去蜡烛B，在原位置放一光屏，从光屏一侧看，光屏上却看不到蜡烛A的像，说明平面镜成的是虚像；
（4）小明用直线把蜡烛A和它的像A的位置连起来，用刻度尺测量出它们到玻璃板的距离是相等的，于是，他得出结论：像与物到平面镜的距离相等；
这样做不合理，理由是只有一次实验数据总结实验结论，实验结论具有偶然性；
（5）在实验中，用一支相同的蜡烛放在玻璃板的另一侧，是为了确定像的位置和比较像的大小，若将另一侧的蜡烛点燃，结果使得玻璃后面太亮，更不容易看清反射光，所以像会更不清晰；
（6）平面镜成像中，像与物到平面镜的距离相等且关于平面镜对称，与人眼的位置无关，所以不管从哪个角度观察，乙处的“馬”在镜中的位置都在P点。
故答案为：（1）大小；（2）1.5；（3）不能；虚；（4）像与物到平面镜的距离相等；不合理；一组数据太少，存在偶然性；（5）不能；（6）P。
31．【解答】解：（1）他将天平放在水平台上，指针静止时恰好在分度盘的中线处，可以知道当把游码放在标尺左端零刻度线处后，天平左端下沉，所以应向右调节平衡螺母，使横梁平衡；
（2）蜂蜜水倒入烧杯中测量出总质量为砝码质量加游码示数：50g+5g+4.4g＝59.4g，
用烧杯和蜂蜜水的总质量减去烧杯和剩余蜂蜜水的质量就是量筒中蜂蜜水的质量：59.4g﹣39g＝20.4g，所以测量空烧杯质量是不需要的，
量筒中蜂蜜水的体积20cm3，所以蜂蜜水密度ρ＝＝＝1.02g/cm3＝1.02×103kg/m3；
（3）根据漂浮条件和阿基米德原理知：增加的浮力就是弹力球的重力，即ΔF浮＝G弹力球＝ρ水gV1，
由G＝mg可得，弹力球的质量：
m弹力球＝＝ρ水V1，
因为塑料盒浮在溢水杯中，溢水杯是满的，步骤④相当于把小球放入溢水杯，而排出了水，
则弹力球的体积是量筒中倒回溢水杯的体积：V2，
则弹力球的密度：
ρ弹力球＝＝，
若小光在进行步骤③之前仍有水从溢水杯杯口滴出（即没有用量筒测出这部分水的体积），则会造成测得V1、V2的值都偏小，那么根据上面表达式和数学知识可知，会造成弹力球密度的测量值偏大；
故答案为：（1）右；（2）59.4；①；1.02×103；（3）将溢水杯补满；；偏大。
32．【解答】解：（1）由图知电源电压为3V，所以电压表选用0～3V的量程与定值电阻并联，如下图所示：
为保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，即最右端；
（2）电流表无示数可能是电路断路；电压表示数接近3V，等于电源电压，说明电压表、电流表、滑动变阻器、开关与电源两端相连，所以故障为定值电阻Rx断路；
（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流为0.16A，
由欧姆定律I＝得未知电阻：
Rx＝＝＝10Ω；
实验中，多次测量求平均值可以减小误差；
（4）根据控制变量法可知利用本实验器材还能完成探究电流与电压的关系，故选：A；
（5）①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S，滑片P移到b端时，读出电压表示数为U2；
③在①中，电压表测电源电压U1；
在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为：
U滑＝U1﹣U2，由欧姆定律，电路中的电流：
I＝＝，
根据串联电路的规律和欧姆定律得待测电阻：
Rx＝＝＝•Rmax。
故答案为：（1）见解答图；右；（2）定值电阻Rx断路；（3）0.16；10；误差；（4）A；（5）②滑片P移到b端时；③•Rmax。
2023年辽宁省营口实验中学中考物理一模试卷
一、选择题（本题共13小题，共30分。1～9题为单选题，每题2分；10～13题为多选题，每题3分，漏选得2分，错选得0分）
（多选）1．（2分）关于些物理量的估计，下列数据最接近实际的是（ ）
A．家用LED灯工作1h约耗电0.5kW•h
B．大气对拇指指甲的压力约为10N
C．你正常呼吸一次的时间约为4s
D．人耳能听到的声音频率都在20000Hz以上
2．（2分）下列诗词中蕴含的物态变化分析正确的是（ ）
A．“已是悬崖百丈冰”——冰的形成是凝华，需要吸热
B．“露似真珠月似弓”——露的形成是熔化，需要吸热
C．“斜月沉沉藏海雾”——雾的形成是升华，需要放热
D．“霜叶红于二月花”——霜的形成是凝华，需要放热
3．（2分）下列光现象对应关系正确的是（ ）
A．天空中出现彩虹﹣﹣光的色散
B．水中倒影﹣﹣光的直线传播
C．泳池池底看上去比实际的浅﹣﹣光的反射
D．小孔成像﹣﹣光的折射
4．（2分）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．户外游玩时如遇雷雨天气，可在大树下避雨
B．空气开关跳闸，一定是有用电器发生短路故障
C．有人发生触电时，应马上用手把人拖开，再施救
D．使用试电笔时手要接触笔尾金属体
5．（2分）如图所示是一款“运动手环”，其主要部分是一段内置一小块磁铁的密闭空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数。以下实验与之原理相同的是（ ）
A． B．
C． D．
6．（2分）厨房中涉及了很多物理知识，下列说法正确的是（ ）
A．勺子静止挂在墙上时重力对它做了功
B．炒菜时能闻到香味是因为分子在不停地做无规则运动
C．高压锅能更快地煮熟食物是利用了大气压强的作用
D．水槽下方排水管U形“反水弯”利用了流速越快流体压强越小
7．（2分）小明将毛皮与橡胶棒摩擦这一过程中，涉及到的物理知识说法正确的是（ ）
A．毛皮与橡胶棒摩擦起电是创造了电荷
B．毛皮摩擦过的橡胶棒能够吸引轻小物体
C．毛皮摩擦过的橡胶棒靠近带负电的物体会互相吸引
D．橡胶棒能带上电荷，说明橡胶棒是导体
8．（2分）如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器滑片由中点向右移，下列说法正确的是（ ）
A．灯泡逐渐变暗，电流表A2的示数变小
B．电流表A1和A2的示数差变大
C．电压表V和电流表A2示数的乘积变小
D．电压表V示数逐渐变大
9．（2分）某快递公司在国内首推无人机快通：每天飞500架次，无人机由八个螺旋桨带动飞行，下设托盘以承载货物，关于无人机下列说法正确的是（ ）
A．无人机起飞靠的是机翼的浮力
B．无人机螺旋桨转动时将机械能转化为电能
C．无人机操控员通过遥控手柄利用超声波来控制无人机
D．无人机运送快通完成后以同样的速度匀速返回时，无人机的动能减小
（多选）10．（3分）将规格完全相同的滑轮用绳子绕成如图所示的甲、乙滑轮组，使用甲、乙滑轮组分别匀速提升重力为G1、G2的两物体，使它们升高相同的高度。在绳端施加的拉力大小分别为F1和F2，物重G1＞G2，不计绳重和摩擦，则下列判断正确的是（ ）
A．拉力F1一定大于F2
B．甲滑轮组的机械效率较高
C．甲、乙滑轮组的有用功相同
D．甲的额外功与有用功的比值较小
（多选）11．（3分）踢足球是初中学生喜爱的体育活动之一，下列说法中正确的是（ ）
A．足球离开运动员后还能在空中飞行，是因为足球具有惯性
B．足球飞出后在空中下落时越来越快，足球的机械能在不断增大
C．守门员抱住飞来的足球，说明力可以改变物体的运动状态
D．只要运动员对足球力的方向相同，力的作用效果就相同
（多选）12．（3分）甲、乙两个底面积和质量相同的容器放在水平地面上，分别盛有A、B两种液体，将两个完全相同的小球分别放入两个容器中，静止时小球位置如图所示，两容器内液面恰好相平。下列分析正确的是（ ）
A．两小球所受到浮力FA＜FB
B．两种液体的密度ρA＞ρB
C．两种液体对容器底部的压强pA＞pB
D．两容器对水平桌面的压强pA′＞pB′
（多选）13．（3分）如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点），闭合开关S，当滑片P在b端时，电流表示数为0.2A，R2消耗的电功率为2W，当滑片P移动至某一位置时，电流表示数为0.5A，R2消耗的电功率为3.5W，则当指片P从a端移到b端的过程中（ ）
A．电流表示数变化了0.3A
B．电压表示数变化了10V
C．R1消耗的电功率变化了14W
D．电路消耗的总功率变化了12W
二、填空题（本题共8小题，每空1分，共25分）
14．（3分）小强家的冰箱在忘记关门时，会发出“滴滴”的报警声，报警声是由报警器里的发声装置 产生的，通过 传到人耳，提醒小强关上冰箱门，这说明声音可以传递 （填“信息”或“能量”）。
15．（3分）皮划艇运动中为了取得更好的成绩运动员要用力划水，这时皮划艇由静止变为快速运动，说明力可以改变物体的 ，运动员向后划水船反而前进，这是因为力的作用 ，划船所用的船桨属于 杠杆（选填“省力”或“费力”）。
16．（2分）从远处看太阳像一个巨大的火球，它在不断地向外释放巨大的能量，在太阳内部时刻都在发生
（选填“核聚变”或“核裂变”），核能属于 能源（选填“可再生”或“不可再生”）。
17．（4分）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是 （选填“放大”、“缩小”或“等大”）的。若将凸透镜向右移动 cm，屏上即可再次成清晰的像。若在图示位置将蜡烛靠近凸透镜，光屏上的像将会模糊，若在透镜前放置一个焦距合适的 （选填“近视”或“远视”）眼镜，光屏上的像也可以再次清晰。若在图示位置将蜡烛向右移动10cm，则蜡烛通过凸透镜的像一定是 的。
18．（3分）如图，我国研制的“珠海云”号是全球首艘智能型无人系统母船，其排水量为2000t，它满载时漂浮在海面上，所受浮力为 N，排开海水的体积为 。船上可搭载数十台观测仪器。搭载仪器后，“珠海云”号底部受到海水的压强会 。（ρ海水取1.0×103kg/m3，g取10N/kg）
19．（4分）小雷观察家中的单相电表示数如图所示，将其它用电器关闭后，只留下一台1500W的空调单独工作，20分钟后电能表示数应为 kW•h，小雷将家中用电器全部打开，使通过电能表的电流达到额定最大电流，6分钟后电能表表盘转过 转，如果小雷将所有用电器都关闭，闭合卧室LED灯开关，发现空气开关断开，原因是电路发生了 ，LED灯主要是用 材料制作的。
20．（3分）电动自行车的电动机正常工作电压为36V，线圈电阻为1.2Ω，通过电动机线圈的电流为4A，5min内电流通过线圈产生的热量为 J，线圈的发热功率为 W，电动机消耗的电能为 J。
21．（3分）如图所示，甲、乙为两只相同电表，当闭合开关S1、S2时，甲、乙两表示数之比为4：3，则两表均为 表。两电阻的大小之比R1：R2为 ，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1：P2为 。
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在图中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。
23．（3分）如图，一段电阻丝从电源正极接出，在一个“U”形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极。一根条形磁铁用细线悬挂在静止在如图位置。画出电阻丝的绕法并在“U”形管的两端标明磁极。
24．（3分）如图所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B为重心）；用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F的示意图（O为支点）。
四、筒答题（4分）
25．（4分）在观察身边物理现象的活动中小红观察用水壶烧水时有许多奇妙的现象，请回答下列问题：
（1）烧水的过程中内能是通过什么方式增加的？
（2）水壶提手的位置为什么要尽量做的十分宽大？
（3）水沸腾时壶盖会被顶起，壶盖被顶起时的能量转换情况与热机中哪个冲程相同？该冲程的能量转化是什么？
五、计算题（本题共3小题，共22分。要求写出必要的文字说明、公式、主要运算过程、数值、单位和等）
26．（6分）一天，小明的妈妈驾驶电瓶车送小明上学。假如小明的妈妈驾驶电动车匀速行驶，电瓶车（包含人）的质量为100kg，电瓶车行驶过程中所受阻力为车重的0.05倍。从家到学校的路程是3000m，用时5min。（g取10N/kg）求：
（1）电瓶车行驶的速度是多少？
（2）若小明的妈妈骑行的电瓶车轮胎与水平地面的总接触面积为50cm2，那么电瓶车在行驶过程中对地面的压强是多少？
（3）电瓶车牵引力做的功。
（4）电瓶车牵引力的功率。
27．（8分）电压力锅集高压锅和电饭锅的优点于一体，既安全又节能，某型号电压力锅的额定电压为220V，如图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；接通电路，开关S自动与触电a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾。
（1）电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值。
（2）在保压状态下，加热器正常工作1h耗电0.2kW•h，求R2的阻值。
（3）用该压力锅对5L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度？已知消耗的电能有90%被有效利用，水的比热容为4.2×103J/（kg•℃）。
28．（8分）如图所示的电路中，电源电压不变，定值电阻R1＝200Ω、R2＝100Ω，小灯泡L标有“6V 3.6W”的字样（小灯泡的阻值不随温度变化）。当开关S1闭合，S2与a点连接时，小灯泡L恰好正常发光。求：
（1）电源电压。
（2）若断开S1，S2与b点连接。电流表的示数是多少，通电10min电路消耗的电能。
（3）整个电路的最大功率。
六、实验、探究题（本题共4小题，共30分）
29．（6分）小明同学利用如图甲所示的装置探究冰熔化时温度的变化规律：
（1）在加热第3min时该物质的温度如图甲所示，此时该物质处于 （选填“固态”、“液态”或“固液共存态”），随着加热时间增加该物质的内能 （选填“变大”、“不变”或“变小”），温度随时间的增加而变化的图像应为 （选填“乙”或“丙”）
（2）图甲实验过程中用水间接给冰加热的目的是 ，如果在冰全部融化成水后继续对该装置进行加热，试管中的水 （选填“能”或“不能”）沸腾。
（3）在实验过程中小明发现每加热1min冰升温3℃，但是当冰全部融化成水后，每加热1min，水温度升高1.5℃，不计热量损失，冰的比热容为 J/（kg•℃）（水的比热容c水＝4.2×103J/（kg•℃）。
30．（8分）小明用如图甲所示器材探究平面镜成像的特点，其中蜡烛A、B完全相同。
（1）选取两个完全相同的蜡烛是为了比较像与物的 关系。
（2）有3mm厚和1.5mm厚的玻璃板各一块，则应选择 mm厚的玻璃板做实验。
（3）小明移动蜡烛B，当蜡烛B与蜡烛A的像完全重合时，移去蜡烛B，在其位置上放一光屏，光屏上 （选填“能”或“不能”）承接到蜡烛A的像。
（4）如图1乙所示，小明用直线把蜡烛A和它的像A的位置连起来，用刻度尺测量出它们到玻璃板的距离是相等的，于是，他得出结论： 。这样做 （选填“合理”或“不合理”），理由是 。
（5）实验中小明发现蜡烛A的像不清晰，于是他将蜡烛B也点燃，用来增加像的亮度，这样 （选填“能”或“不能”）使看到的像更清晰。
（6）如图2，若在一面竖立着的平面镜左方水平放置着一个九格的棋盘，从甲处观察，乙处的“馬”在平面镜中的像在 （选填“p”“R”“S”或“Q”）点。
31．（7分）小光非常喜欢喝蜂蜜水，于是他在实验室测量蜂蜜水的密度。实验过程如下：
（1）他将天平放在水平台上，指针静止时恰好在分度盘的中线处。那么当把游码放在标尺左端零刻度线处后，应向 （选填“左”或“右”）调节平衡螺母，使横梁平衡。
（2）他接下来进行了下列操作，请将实验步骤补充完整
①测量出空烧杯的质量为17g；
②将蜂蜜水倒入烧杯中测量出总质量如图甲所示为 g；
③将蜂蜜水倒入量筒中一部分，用量筒测出体积如图乙；
④测量烧杯和剩余蜂蜜水的质量为39g。
你认为小光的实验操作中 （填序号）是没有必要测量的，除去该步骤，根据图中所给的信息可以得出蜂蜜水的密度为 kg/m3。
（3）小光还想测量弹力球的密度时，发现天平被老师收走了，弹力球又放不进量筒里，于是他找来一个溢水杯和能在水面漂浮的小塑料盒，设计了如下实验，请将实验步骤补充完整。
①将溢水杯装满水，并使小塑料盒漂浮在溢水杯的水面上；
②当溢水杯的杯口不再流水时，将弹力球放入塑料盒中，保持漂浮，同时用量筒测出溢出水的体积V1；
③将弹力球从塑料盒中取出，放入溢水杯中沉入水底（塑料盒仍漂浮水面）；
④用量筒中的水 ，测出量筒中剩余水的体积为V2；
弹力球密度的表达式为ρ＝ （用字母表示，水的密度记为ρ水）。
若小光在进行步骤③之前仍有水从溢水杯杯口滴出，会造成弹力球密度的测量值 （选填“偏大”或“偏小”）。
32．（9分）某物理实验小组正在使用“伏安法”测量未知电阻Rx阻值，实验电路如图甲所示（电源电压3V）。
（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将滑动变阻器滑片移到最 端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是 。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为 A，则未知电阻Rx＝ Ω。接下来测量多组实验数据算出Rx平均值，这是为了减小测量带来的 。
（4）利用图甲实验器材还能完成下列探究实验 。（选填“A”或“B”）
A.探究电流与电压的关系
B.探究电流与电阻的关系
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S， ，读出电压表示数为U2；
③待测电阻Rx＝ 。（用已知和测量出的物理量符号表示）
2023年辽宁省营口实验中学中考物理一模试卷
参考答案与试题解析
一、选择题（本题共13小题，共30分。1～9题为单选题，每题2分；10～13题为多选题，每题3分，漏选得2分，错选得0分）
1．【解答】解：A、家用LED灯工作1h约耗电0.05kW•h，故A不符合实际；
B、大气压约105Pa，拇指指甲的面积约1cm2＝10﹣4m2，大气对拇指指甲的压力在F＝pS＝105Pa×10﹣4m2＝10N左右，故B符合实际；
C、平静状态下，人1min呼吸20次左右，平均一次的时间在3、4s左右，故C符合实际；
D、人耳正常听觉范围在20Hz～20000Hz之间，故D不符合实际。
故选：BC。
2．【解答】解：A．“已是悬崖百丈冰”，冰是水凝固形成的，是凝固现象，需要放热，故A错误；
B．“露似真珠月似弓”，露是水蒸气遇冷液化形成的小水滴，液化放热，故B错误；
C．“斜月沉沉藏海雾”，雾是空气中的水蒸气遇冷形成的小水珠，是液化现象，需要放热，故C错误；
D．“霜叶红于二月花”，霜是空气中水蒸气遇冷形成的小冰晶，是凝华现象，需要放热，故D正确。
故选：D。
3．【解答】解：A、天空中出现彩虹属于光的色散现象，故A正确；
B、水中倒影，属于平面镜成像，是由光的反射形成的，故B错误；
C、泳池池底看上去比实际的浅，是池底反射的光线从水中斜射入空气中时，在水面发生折射形成的，故C错误；
D、小孔成像的原理是光的直线传播，故D错误。
故选：A。
4．【解答】解：
A、雷雨天，人不能在大树底下避雨，否则可能会被雷击中，故A错误；
B、当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现“跳闸”现象，故B错误；
C、发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止施救者也触电，故C错误；
D、使用试电笔时，试电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体，故D正确。
故选：D。
5．【解答】解：手环是利用电磁感应现象制成的，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光；
A．奥斯特实验证明通电导体周围存在磁场，与手环的制成原理无关，故A不符合题意；
B．此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与电流的有无的关系，与手环的制成原理无关，故B不符合题意；
C．图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手环的制成原理相符合，故C符合题意；
D．此图反映了通电导体在磁场中受到力的作用，与手环的制成原理无关，故D不符合题意。
故选：C。
6．【解答】解：A、勺子静止在挂钩上，勺子受到了重力，但是勺子静止、没有移动距离，所以重力对勺子没有做功，故A错误；
B、能闻到炒菜的香味是扩散现象，说明香味分子在不停地做无规则运动，故B正确；
C、高压锅能更快地煮熟食物，是因为锅内气压增大、沸点升高，不是利用大气压强的作用，故C错误；
D、水槽下方排水管U形“反水弯”上端开口、底部连通，利用了连通器原理，故D错误。
故选：B。
7．【解答】解：A、毛皮与橡胶棒摩擦起电是电荷在毛皮与橡胶棒间的转移，并不是创造了电荷，故A错误；
B、带电体具有吸引轻小物体的性质，毛皮摩擦过的橡胶棒带负电，所以毛皮摩擦过的橡胶棒能够吸引轻小物体，故B正确；
C、毛皮摩擦过的橡胶棒带负电，由于同种电荷相互排斥，故靠近带负电的物体会互相排斥，故C错误；
D、橡胶棒虽然能带上电荷，但橡胶棒是绝缘体，故D错误；
故选：B。
8．【解答】解：由图可知，该电路为并联电路，电流表A1测量的是干路的电流，A2测量通过滑动变阻器的电流，电压表测量电源电压；
由于电源电压是不变的，所以滑动变阻器滑片移动过程中，电压表示数不变，故D错误；
闭合开关S，将滑动变阻器滑片由中点向右移，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，电流表A2示数变小；
并联电路中各支路互不影响，所以通过灯泡的电流不变，灯泡的电功率不变，灯泡的亮度不变，故A错误；
根据并联电路的电流规律可知，干路中的电流变小，电流表A1示数变小；
根据并联电路的电流规律可知，电流表A1和A2的示数差为通过灯泡的电流，所以电流表A1和A2的示数差不变，故B错误；
电压表V示数不变，电流表A2示数变小，则电压表V和电流表A2示数的乘积变小，故C正确；
故选：C。
9．【解答】解：A、无人机起飞靠的是机翼的升力，而不是浮力，故A错误；
B、无人机螺旋桨转动时将电能转化为机械能，故B错误；
C、无人机操控员通过遥控手柄利用电磁波来控制无人机，故C错误；
D、无人机运送快通完成后以同样的速度匀速返回时，速度不变，质量减小，无人机的动能减小，故D正确。
故选：D。
10．【解答】解：A、由图可知，甲、乙动滑轮上绳子股数n分别为3和2，且物重G1＞G2，动滑轮重G动相同，由公式：可知：F1与F2的大小关系不能确定，故A错误；
BCD、已知物体上升的高度h相同，且物重G1＞G2，动滑轮重G动相同，由公式：W有＝Gh、W额＝G动h可知：甲的有用功大于乙的有用功，两者的额外功相同，则甲的额外功与有用功的比值较小，故C错误、D正确；
再由公式：η＝可知：在额外功相同时，甲的有用功大，其效率就高，故B正确。
故选：BD。
11．【解答】解：A、足球离开运动员后还能在空中飞行，是因为足球具有惯性，故A正确；B、足球在空中下落得越来越快，是因为重力大于阻力，这一过程中，由于空气阻力的作用，足球的机械能一部分转化为内能，所以机械能总量减小，故B错误；
C、守门员抱住飞来的足球，足球由运动变为静止，说明力可以改变物体的运动状态，故C正确；
D、力的作用效果与力的大小、方向和作用点都有关系，运动员对足球力的方向相同，力的作用效果不一定相同，故D错误。
故选：AC。
12．【解答】解：A．由图知，小球在A液体中漂浮，在B液体中悬浮，且两个完全相同的小球的重力相同，由浮沉条件可知此时两球所受浮力都等于各自的重力，则两小球所受浮力FA＝FB＝G球，故A错误；
B．小球在A液体中漂浮，则ρ球＜ρA；小球在B液体中悬浮，则ρ球＝ρB，由于小球完全相同，则有ρA＞ρB，故B正确；
C．因A液体的密度大于B液体的密度，且深度相同，则根据公式 p＝ρgh可知，两种液体对容器底部的压强pA＞pB，故C正确；
D．由C选项可知液体对容器底部的压强pA＞pB，两容器底面积相同，由公式 F＝pS 可知，两种液体对容器底部的压力FA＞FB，由于甲的开口大，有一部分液体压在了容器侧壁，液体对容器底的压力小于重力，乙容器底与口面积相等，乙中液体对容器底的压力等于重力，所以甲中液体和物体的总重力大于乙中物体的总重力，又因为容器质量相同，所以甲对桌面的压力大于乙对桌面的压力，根据p＝知两个容器对水平桌面的压强p′甲＞p′乙，故D正确。
故选：BCD。
13．【解答】解：由电路图可知，电阻R1和滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）当滑片P在b端时，电路的电流I1＝0.2A，R2消耗的电功率P2＝2W，
由P＝UI可得，R2两端的电压：
U2＝＝＝10V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：U＝I1R1+U2＝0.2A×R1+10V﹣﹣﹣﹣﹣﹣﹣①
当滑片P移动至某一位置时，电路中的电流I2＝0.5A，R2消耗的电功率P2′＝3.5W，
由P＝UI可得，此时R2两端的电压：
U2′＝＝＝7V，
电源电压：U＝I2R1+U2′＝0.5A×R1+7V﹣﹣﹣﹣﹣﹣﹣②
因电源电压不变，
所以，0.2A×R1+10V＝0.5A×R1+7V，
解得：R1＝10Ω，
则电源电压：U＝I1R1+U2＝0.2A×10Ω+10V＝12V；
（2）当滑片P在a端时，电路为R1的简单电路，电压表测电源电压，其示数为12V；
此时电路中的电流：I＝＝＝1.2A；
滑片P在b端时，电路的电流I1＝0.2A，电压表的示数U1＝I1R1＝0.2A×10Ω＝2V；
则当滑片P从a移到b的过程中，电压表示数的变化量：
ΔU＝U﹣U1＝12V﹣2V＝10V，故B正确；
当滑片P从a移到b的过程中，电流表示数的变化量：
ΔI＝I﹣I1＝1.2A﹣0.2A＝1A，故A错误；
当滑片P从a移到b的过程中，R1消耗电功率的变化量：
ΔP1＝I2R1﹣R1＝（1.2A）2×10Ω﹣（0.2A）2×10Ω＝14W，故C正确；
当滑片P从a移到b的过程中，电路消耗总功率的变化量：
ΔP＝UI﹣UI1＝12V×1.2A﹣12V×0.2A＝12W，故D正确。
故选：BCD。
二、填空题（本题共8小题，每空1分，共25分）
14．【解答】解：声音是由于物体的振动产生的，那么报警声是由报警器里的发声装置振动产生的；
声音的传播需要介质，这个报警声是通过空气传到人耳的；
这声音传到人耳，小强意识到要关上冰箱门，小强收到这个信息，这说明声音可以传递信息。
故答案为：振动；空气；信息。
15．【解答】解：皮划艇由静止变为快速运动，速度大小发生变化，说明力可以改变物体的运动状态；
运动员向后划水，给水一个向后的力，根据物体间力的作用是相互的，船同时会受到水对它一个向前的作用力，使船前进；
船桨在使用过程中，动力臂小于阻力臂，是费力杠杆。
故答案为：运动状态；是相互的；费力。
16．【解答】解：太阳像一个巨大的火球，它在不断地向外释放巨大的能量，在太阳内部时刻都在发生核聚变。核能属于不可再生能源，因为核能会越用越少，不能在短期内从自然界得到补充。
故答案为：核聚变；不可再生。
17．【解答】解：当如图位置时，物距u＝25cm，像距v＝40cm，
物距小于像距，光屏上恰能成一个清晰倒立的像。由凸透镜成像规律可知，成倒立放大的实像。此时成像特点可应用于投影仪；
若将凸透镜向右移动15cm，此时物距u＝15cm+25cm＝40cm，像距变为40cm﹣15cm＝25cm，
则根据折射时光路是可逆的，此时屏上即可再次成清晰倒立缩小的实像。
若在图示位置将蜡烛靠近凸透镜，像距增大，因此光屏上的像将会模糊，若在透镜前放置一个焦距合适的凸透镜，因凸透镜对光线有会聚作用，则光屏上的像也可以再次清晰；
远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，可用会聚作用的凸透镜矫正。
由2f＞u＝25cm＞f，像距v＝40cm＞2f，可得，
焦距20cm＞f＞12.5cm，
若在图示位置将蜡烛向右移动10cm，此时物距为f＜u＝15cm＜2f，或者，u＝15cm＜f，成倒立的放大的实像或正立放大的虚像，则蜡烛通过凸透镜的像一定是放大的。
故答案为：放大；15；远视；放大。
18．【解答】解：“珠海云”号满载时漂浮在海面上的排水量：m排＝2000t＝2×106kg，
“珠海云”号满载时漂浮在海面上所受的浮力：F浮＝G排＝m排g＝2×106kg×10N/kg＝2×107N；
由F浮＝ρ液gV排可知，“珠海云”号排开海水的体积V排＝＝＝2000m3；
“珠海云”号漂浮在海面上，根据物体的浮沉条件可知，浮力等于自身的重力，搭载仪器后，“珠海云”号的重力变大，则浮力变大，
根据F浮＝ρ液gV排可知，排开液体的体积变大，底部所处的深度变大，
根据p＝ρ液gh可知，“珠海云”号底部受到海水的压强变大。
故答案为：2×107；2000m3；变大。
19．【解答】解：（1）由P＝可得，
空调单独正常工作20min消耗的电能：W＝Pt＝1.5kW×h＝0.5kW•h。
则20分钟后电能表示数应为4353.6kW•h+0.5kW•h＝4354.1kW•h；
（2）将家中用电器全部打开，使通过电能表的电流达到额定最大电流，40A表示电能表平时工作允许通过的最大电流，
则最大功率P最大＝UI＝220V×40A＝8800W＝8.8kW，
6分钟用电器消耗的电能W′＝P最大t′＝8.8kW×h＝0.88kW•h
3000r/（kW•h）表示每消耗kW•h的电能，电能表的转盘转3000圈，
所以6min这段时间内电能表转盘的转数：
n＝3000r/（kW•h）×0.88kW•h＝2640r。
（3）将所有用电器都关闭，闭合卧室LED灯开关，发现空气开关断开，原因是电路发生了短路；
（4）LED灯是由硅和锗等材料制作成的，而硅和锗是半导体材料，
故答案为：4354.1；2640；短路；半导体。
20．【解答】解：5min内电流通过线圈产生的热量为：Q＝I2Rt＝（4A）2×1.2Ω×5×60s＝5760J；
线圈的发热功率为：P＝＝＝19.2W；
电动机消耗的电能为：W＝UIt＝36V×4A×5×60s＝4.32×104J。
故答案为：5760；19.2；4.32×104。
21．【解答】解：（1）甲、乙为两只相同电表，当闭合S1，S2时，甲、乙两表示数之比为4：3，若两表均为电流表，则甲表会将电源短路，故两表均为电压表。
（2）当闭合S1，S2时，两电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，甲、乙两表示数之比为4：3，
根据串联分压特点可知＝＝＝＝1：3；
（3）设电源电压为U，R1＝R，则R2＝3R，
当两表都为电压表时，闭合两开关，两电阻串联，电路总功率为P1＝＝＝，同时更换两电表种类，即两表都为电流表时，闭合开关S1，两电阻并联，此时电路总功率为P2＝+＝+＝，
＝＝＝3：16。
故答案为：电压；1：3；3：16。
三、作图题（本题共3小题，每小题3分，共9分）
22．【解答】解：
由玩偶点S反射的光线，其中通过光心的光线经凸透镜传播方向不变，平行于凸透镜主光轴的光线经凸透镜折射后将过焦点，这两条光线的反向延长线的交点为S的像点S′，如图所示：
23．【解答】解：条形磁铁的N极方向可知螺线管的左侧为N极，右侧为S极，由安培定则知，电流由右前方流入，左后方流出，如图所示：
24．【解答】解：（1）茶壶的重心在B，从B点竖直向下画一带箭头的线段，标上符号G，可得重力示意图；
（2）为使打开壶盖的力最小，根据杠杆平衡条件可知，动力臂要最长；壶盖上O点为支点，OA为最长的动力臂，过A点作垂直于OA斜向上的动力F，可得所需最小力F的示意图，如图所示：
四、筒答题（4分）
25．【解答】答：（1）烧水的过程中，水吸收热量，内能增加，温度升高，是通过热传递的方式改变内能的；
（2）水壶提手的位置尽量做的十分宽大，是在压力一定时，通过增大受力面积来减小压强；
（3）水烧开时，壶盖被水蒸气顶起，是水蒸气对壶盖做功的结果，水蒸气的内能转化为壶盖的机械能，水蒸气的内能会减小；热机的做功冲程中将内能转化为机械能，壶盖被顶起时的能量转换情况与热机的做功冲程相同。
五、计算题（本题共3小题，共22分。要求写出必要的文字说明、公式、主要运算过程、数值、单位和等）
26．【解答】解：（1）电瓶车行驶的速度：v＝＝＝10m/s；
（2）电瓶车的总重力：G＝mg＝100kg×10N/kg＝1000N，
电瓶车在行驶过程中对地面的压力：F＝G＝1000N，
电瓶车在行驶过程中对地面的压强：p＝＝＝2×105Pa；
（3）因电瓶车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，电瓶车的牵引力：F′＝f＝0.05G＝0.05×1000N＝50N，
电瓶车牵引力做的功：W＝F′s＝50N×3000m＝1.5×105J；
（4）电瓶车牵引力的功率：P＝＝＝500W。
答：（1）电瓶车行驶的速度是10m/s；
（2）电瓶车在行驶过程中对地面的压强是2×105Pa；
（3）电瓶车牵引力做的功为1.5×105J；
（4）电瓶车牵引力的功率为500W。
27．【解答】解：（1）要使指示灯发绿光，电路中的最小电流I为40mA
L两端电压恒为2V，则R0两端电压U0＝U﹣Ut＝220V﹣2V＝218V，
R0的最大阻值：R0＝＝＝5450Ω。
（2）保压时，加热器R2工作，加执器电功率P2＝＝＝0.2kW＝200W，
R2＝＝＝242Ω。
（3）假设电压力锅在35min内一直处于加热状态，则水吸收的热量Q吸＝η（P1+P2）t
Q吸＝90%×（800W+200W）×35×60s＝1.89×106J
Q吸＝c水m水（t﹣t0）＝c水ρ水V水（t﹣t0）
所以1.89×106J＝4.2×103J/（kg•℃）×103kg/m3×5×10﹣3m3×（t﹣20℃）
t＝110℃
由于锅内水温达到105℃时，压力锅处于保压状态，温度保持不变，所以吸热后水温升高到105℃。
答：（1）R0的最大阻值为5450Ω。
（2）R2的阻值为242Ω。
（3）水温升高到105摄氏度。
28．【解答】解：（1）当开关S1闭合，S2与a点连接时，R1与L并联，小灯泡正常发光，所以电源电压：
U＝U额＝6V；
（2）断开S1，S2与b点连接时，R1与R2串联，电流表测量该电路的电流，电路中的电阻：
R串＝R1+R2＝200Ω+100Ω＝300Ω，
电流表示数：
I＝＝＝0.02A，
通电10min电路消耗的电能：
W＝UIt＝6V×0.02A×10×60s＝72J；
（3）当R1与L并联时，电路的功率最大，小灯泡的功率P额＝3.6W，R1的功率：
＝＝＝0.18W，
电路的最大功率：
P最大＝P额+PR1＝3.6W+0.18W＝3.78W。
答：（1）电源电压为6V；
（2）断开S1，S2与b点连接，电流表的示数是0.02A，通电10min电路消耗的电能为72J；
（3）整个电路的最大功率为3.78W。
六、实验、探究题（本题共4小题，共30分）
29．【解答】解：
（1）温度低于0℃，分度值为1℃所以示数为﹣2℃，低于冰的熔点，所以此时处于固态；
物质吸收热量时，内能增大；
由于冰是晶体，在熔化过程中温度保持不变，所以冰的熔化图像为图乙；
（2）水浴法加热的目的是使物体受热均匀；沸腾的条件；达到沸点，不断吸热，试管中的水可以达到沸点，因内外温度相同，不能继续吸热，所以不会沸腾；
（3）由Q＝cmΔt可知，当质量和吸收热量相同时，比热容与升高的温度成反比，由于相同时间内冰和水升高的温度之比为2：1，所以冰和水的比热容之比为1：2，所以冰的比热容为2.1×103J/（kg•℃）。
故答案为：（1）固态；变大；乙；（2）使冰受热均匀；不能；（3）2.1×103
30．【解答】解：（1）选取两个完全相同的蜡烛是为了比较像与物的大小关系；
（2）玻璃板的两个反射面都可以成像，玻璃板越薄，两个反射面所成的像距离越近，这样测量误差越小，故选1.5mm；
（3）移去蜡烛B，在原位置放一光屏，从光屏一侧看，光屏上却看不到蜡烛A的像，说明平面镜成的是虚像；
（4）小明用直线把蜡烛A和它的像A的位置连起来，用刻度尺测量出它们到玻璃板的距离是相等的，于是，他得出结论：像与物到平面镜的距离相等；
这样做不合理，理由是只有一次实验数据总结实验结论，实验结论具有偶然性；
（5）在实验中，用一支相同的蜡烛放在玻璃板的另一侧，是为了确定像的位置和比较像的大小，若将另一侧的蜡烛点燃，结果使得玻璃后面太亮，更不容易看清反射光，所以像会更不清晰；
（6）平面镜成像中，像与物到平面镜的距离相等且关于平面镜对称，与人眼的位置无关，所以不管从哪个角度观察，乙处的“馬”在镜中的位置都在P点。
故答案为：（1）大小；（2）1.5；（3）不能；虚；（4）像与物到平面镜的距离相等；不合理；一组数据太少，存在偶然性；（5）不能；（6）P。
31．【解答】解：（1）他将天平放在水平台上，指针静止时恰好在分度盘的中线处，可以知道当把游码放在标尺左端零刻度线处后，天平左端下沉，所以应向右调节平衡螺母，使横梁平衡；
（2）蜂蜜水倒入烧杯中测量出总质量为砝码质量加游码示数：50g+5g+4.4g＝59.4g，
用烧杯和蜂蜜水的总质量减去烧杯和剩余蜂蜜水的质量就是量筒中蜂蜜水的质量：59.4g﹣39g＝20.4g，所以测量空烧杯质量是不需要的，
量筒中蜂蜜水的体积20cm3，所以蜂蜜水密度ρ＝＝＝1.02g/cm3＝1.02×103kg/m3；
（3）根据漂浮条件和阿基米德原理知：增加的浮力就是弹力球的重力，即ΔF浮＝G弹力球＝ρ水gV1，
由G＝mg可得，弹力球的质量：
m弹力球＝＝ρ水V1，
因为塑料盒浮在溢水杯中，溢水杯是满的，步骤④相当于把小球放入溢水杯，而排出了水，
则弹力球的体积是量筒中倒回溢水杯的体积：V2，
则弹力球的密度：
ρ弹力球＝＝，
若小光在进行步骤③之前仍有水从溢水杯杯口滴出（即没有用量筒测出这部分水的体积），则会造成测得V1、V2的值都偏小，那么根据上面表达式和数学知识可知，会造成弹力球密度的测量值偏大；
故答案为：（1）右；（2）59.4；①；1.02×103；（3）将溢水杯补满；；偏大。
32．【解答】解：（1）由图知电源电压为3V，所以电压表选用0～3V的量程与定值电阻并联，如下图所示：
为保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，即最右端；
（2）电流表无示数可能是电路断路；电压表示数接近3V，等于电源电压，说明电压表、电流表、滑动变阻器、开关与电源两端相连，所以故障为定值电阻Rx断路；
（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流为0.16A，
由欧姆定律I＝得未知电阻：
Rx＝＝＝10Ω；
实验中，多次测量求平均值可以减小误差；
（4）根据控制变量法可知利用本实验器材还能完成探究电流与电压的关系，故选：A；
（5）①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S，滑片P移到b端时，读出电压表示数为U2；
③在①中，电压表测电源电压U1；
在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为：
U滑＝U1﹣U2，由欧姆定律，电路中的电流：
I＝＝，
根据串联电路的规律和欧姆定律得待测电阻：
Rx＝＝＝•Rmax。
故答案为：（1）见解答图；右；（2）定值电阻Rx断路；（3）0.16；10；误差；（4）A；（5）②滑片P移到b端时；③•Rmax。
相关试卷
2022年辽宁省营口市中考物理一模试题（解析版）： 这是一份2022年辽宁省营口市中考物理一模试题（解析版），共24页。试卷主要包含了选择题，填空题，作图题，简答题，计算题，实验等内容，欢迎下载使用。
2023年辽宁省营口市中考物理一模试题（含解析）： 这是一份2023年辽宁省营口市中考物理一模试题（含解析），共27页。试卷主要包含了单选题，多选题，填空题，作图题，简答题，计算题，实验题等内容，欢迎下载使用。
2023年辽宁省营口市大石桥市中考物理二模试题： 这是一份2023年辽宁省营口市大石桥市中考物理二模试题，共4页。
