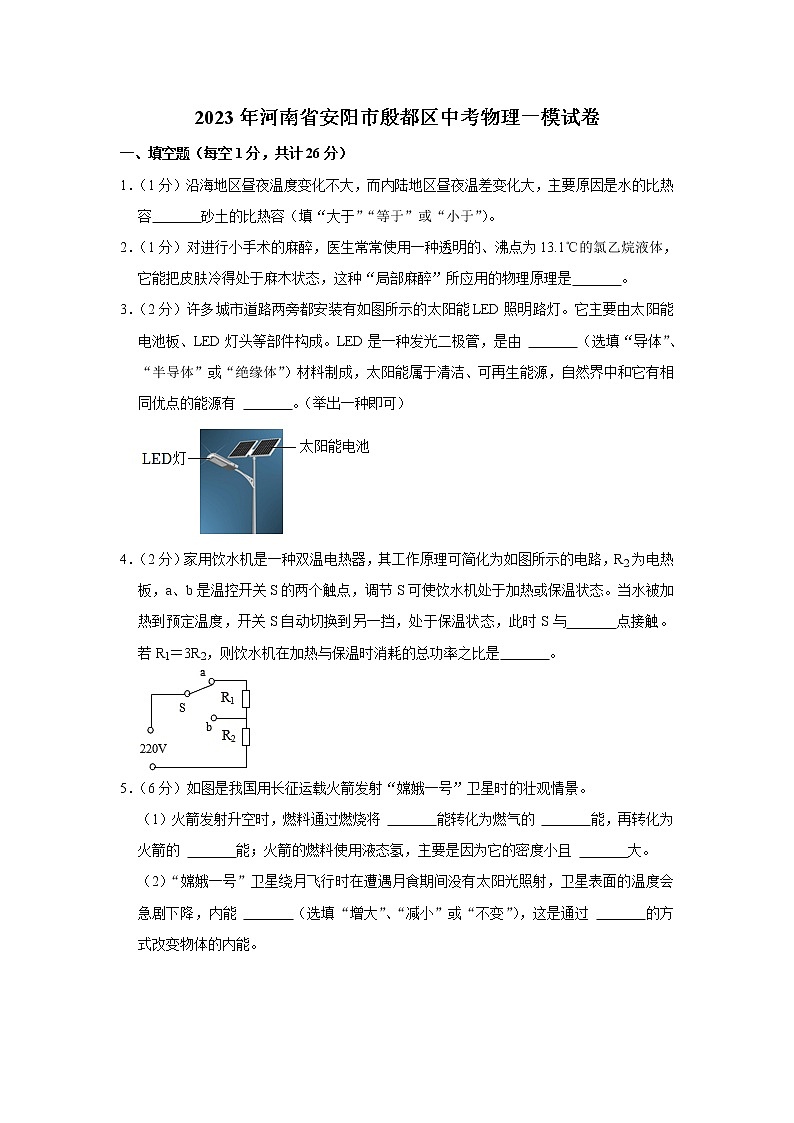

2023年河南省安阳市殷都区中考物理一模试卷
一、填空题（每空1分，共计26分）
1．（1分）沿海地区昼夜温度变化不大，而内陆地区昼夜温差变化大，主要原因是水的比热容　 　砂土的比热容（填“大于”“等于”或“小于”）。
2．（1分）对进行小手术的麻醉，医生常常使用一种透明的、沸点为13.1℃的氯乙烷液体，它能把皮肤冷得处于麻木状态，这种“局部麻醉”所应用的物理原理是　 　。
3．（2分）许多城市道路两旁都安装有如图所示的太阳能LED照明路灯。它主要由太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由 　 　（选填“导体”、“半导体”或“绝缘体”）材料制成，太阳能属于清洁、可再生能源，自然界中和它有相同优点的能源有 　 　。（举出一种即可）

4．（2分）家用饮水机是一种双温电热器，其工作原理可简化为如图所示的电路，R2为电热板，a、b是温控开关S的两个触点，调节S可使饮水机处于加热或保温状态。当水被加热到预定温度，开关S自动切换到另一挡，处于保温状态，此时S与　 　点接触。若R1＝3R2，则饮水机在加热与保温时消耗的总功率之比是　 　。

5．（6分）如图是我国用长征运载火箭发射“嫦娥一号”卫星时的壮观情景。
（1）火箭发射升空时，燃料通过燃烧将 　 　能转化为燃气的 　 　能，再转化为火箭的 　 　能；火箭的燃料使用液态氢，主要是因为它的密度小且 　 　大。
（2）“嫦娥一号”卫星绕月飞行时在遭遇月食期间没有太阳光照射，卫星表面的温度会急剧下降，内能 　 　（选填“增大”、“减小”或“不变”），这是通过 　 　的方式改变物体的内能。

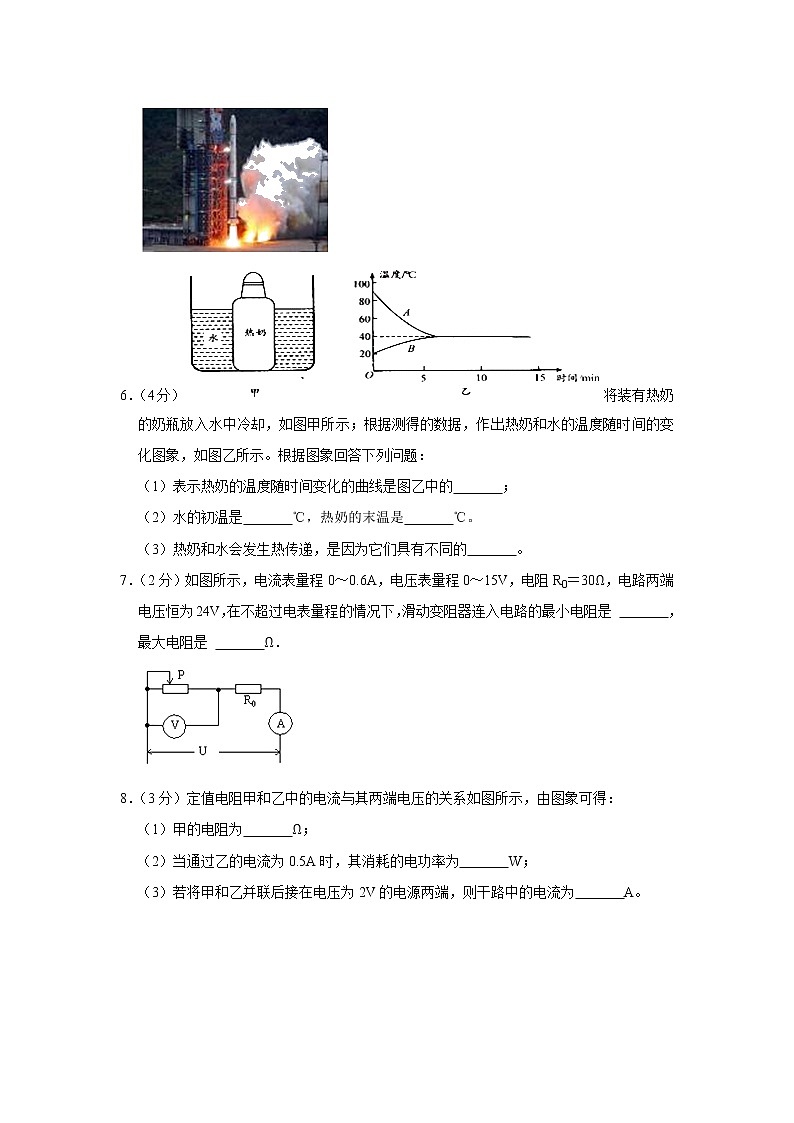

6．（4分）将装有热奶的奶瓶放入水中冷却，如图甲所示；根据测得的数据，作出热奶和水的温度随时间的变化图象，如图乙所示。根据图象回答下列问题：
（1）表示热奶的温度随时间变化的曲线是图乙中的　 　；
（2）水的初温是　 　℃，热奶的末温是　 　℃。
（3）热奶和水会发生热传递，是因为它们具有不同的　 　。
7．（2分）如图所示，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，在不超过电表量程的情况下，滑动变阻器连入电路的最小电阻是 　 　，最大电阻是 　 　Ω．

8．（3分）定值电阻甲和乙中的电流与其两端电压的关系如图所示，由图象可得：
（1）甲的电阻为　 　Ω；
（2）当通过乙的电流为0.5A时，其消耗的电功率为　 　W；
（3）若将甲和乙并联后接在电压为2V的电源两端，则干路中的电流为　 　A。

9．（3分）大亚湾核电站是我国第一座大型商用核电站。它获取核能是图中 　 　（填“甲图”或“乙图”）所示途径，太阳核心每时每刻都在发生 　 　（填“甲图”或“乙图”）所示的爆炸。核能属于 　 　（选填“可再生”或“不可再生”）能源。

10．（2分）雷达是利用　 　测定物体位置的无线电设备。电磁波如果遇到尺寸明显大于电磁波波长的障碍物就要发生反射，雷达就是利用电磁波的这个特性工作的。波长越短的电磁波，传播的直线性越好，反射性能越强，因此雷达使用的电磁波是　 　（选填“长波”、“短波”或“微波”）．利用雷达可以探测飞机、舰艇、导弹等军用目标，还可以用来为飞机、船只导航。
二、选择题（每小题2分，共计24分，其中11—20每题只有一个正确选项；21—22每题有两个正确选项，单选一个正确得一分，有错选或不选得0分。）
11．（2分）物理来源于生活，生活中蕴含着物理，关于生活中的物理下列说法中正确的是（　　）
A．智能电视用WiFi上网，是利用了电磁波传递信息
B．数码相机的图象处理芯片是由超导材料制成的
C．家庭中用来鉴别人民币真伪的验钞机使用的是红外线
D．家里用的太阳能、天然气等清洁能源都是可再生能源
12．（2分）“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。下列对古诗文中涉及的热现象解释正确的是（　　）
A．“雾凇沆砀，天与云与山与水，上下一白。”雾凇的形成是升华现象
B．“月落乌啼霜满天，江枫渔火对愁眠。”霜的形成是汽化现象
C．“青青园中葵，朝露待日晞。”露的形成是汽化现象
D．“腾蛇乘雾，终为土灰。”雾的形成是液化现象
13．（2分）某人直接用一只示数为37.6℃的体温计，先后测体温分别为37℃和38℃的甲、乙两人的体温，则测得的数据分别为（　　）
A．37℃和38℃ B．37℃和37.6℃
C．37.6℃和38℃ D．37.6℃和37.6℃
14．（2分）如图所示，取两个相同的验电器A和B，使A带正电，B不带电。用不带电的橡胶棒把A和B连接起来的瞬间，下列说法正确的是（　　）

A．橡胶棒中有正电荷流向B，A金属箔的张角减小
B．橡胶棒中有负电荷流向A，B金属箔的张角增大
C．若将图中的橡胶棒用带有绝缘柄的金属棒代替，A的正电荷转移到B，最终使B带正电
D．若将图中的橡胶棒用带有绝缘柄的金属棒代管，最终A的金属箔张角会变小
15．（2分）如图，水煎包是东营特色名吃，其特色在于兼得水煮油煎之妙，色泽金黄，一面焦脆，三面嫩软，皮薄馅大，香而不腻。在水煎包的制作过程中，以下说法正确的是（　　）
①水煎包“香气四溢”，说明分子在不停地做无规则运动
②木柴燃烧时将化学能转化为内能
③锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能
④水煎包能被煎成金黄色，是因为油的沸点比水的沸点低
⑤往热锅内倒入水会产生大量的“白气”，“白气”是水汽化形成的

A．①②③⑤ B．①②③ C．①③④ D．②③⑤
16．（2分）今年春节爆发新型冠状病毒肺炎疫情，人们众志成城抗疫。下列有关说法错误的是（　　）
A．医用水银温度计的原理为液体的热胀冷缩
B．医护人员长时间穿着防护服，眼罩内的雾气是由于水蒸气放热液化而成
C．存放在超低温冰箱的物品取出时表面有白霜是由于水蒸气放热凝固
D．疫情期间人们用酒精擦拭消毒后皮肤发冷是因为酒精蒸发吸收热量所致
17．（2分）如图中能正确描述图中各物理量之间关系的是（　　）
A．甲、乙两种燃料的热值q的关系是q甲＜q乙
B．冰熔化成水过程中温度与时间的关系
C． 水的比热容与质量的关系
D． 水的比热容与温度的关系
18．（2分）在选项中，与如图的能量转化方式相同的是（　　）

A．从滑梯滑下时，臀部感觉发热
B．把活塞迅速压下去，硝化棉燃烧
C．水沸腾时，水蒸气把软木塞冲出去
D．钻木取火
19．（2分）如图所示的实例或原理中，下列表述正确的是（　　）

A．图甲可用来演示发电机原理
B．图乙可用来演示电磁铁磁性强弱与电流的关系
C．图丙中多个大功率用电器同时使用一个插线板不会有安全隐患
D．图丁中人站在绝缘板凳上，双手同时握住火线和零线不会触电
20．（2分）如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象，则定值电阻R1与电源电压U的大小分别为（　　）

A．5Ω 2.5V B．5Ω 10V C．10Ω 20V D．10Ω 30V
（多选）21．（2分）如图所示是一种声光报警电路，各元件均能正常工作。下列现象描述正确的是（　　）

A．只闭合S2时，铃响灯不亮
B．只闭合S1时，灯亮铃也响
C．同时闭合S1、S2，铃响灯不亮
D．同时闭合S1、S2，灯亮铃不响
（多选）22．（2分）一个轻质小球，靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球（　　）
A．一定带正电 B．可能带正电 C．一定不带电 D．可能不带电
三、作图题（每题3分，共计6分）
23．（3分）请你将图中的元件连成符合安全用电原则的照明电路，只有电灯受开关控制。

24．（3分）请用笔画线代替导线连接实物图，要求：当滑片向左移动时通电螺线管的磁性增强且小磁针静止时的指向如图所示。

四、实验探究题（每空、每图2分，共计24分）
25．（12分）在探究“水沸腾时温度变化的特点”的实验中：

（1）图甲实验装置的组装顺序应为　 　（填“自下而上”或“自上而下”）。
（2）某同学记录了水在不同时刻的温度值，如表。
时间（分）
6
7
8
9
10
11
12
13
14
15
温度（℃）
90
92
94
96
98
98
98
98
98
98
根据表格中所给的数据请在乙图中作出图象。
（3）实验中，判断水沸腾的依据　 　。
A．水的温度保持不变 B．出现水的沸腾现象
（4）水沸腾时，温度计的示数如图甲所示，温度是　 　℃，此时当地的大气压强　 　（填“大于”、“小于”或“等于”）1标准大气压。
（5）水沸腾时撤掉酒精灯，水　 　（选填“能”或“不能”）继续沸腾；
26．（12分）某中学初三年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有2.5V字样），在实验过程中得到了如下表所示的一组U和I的数据：
实验次数
1
2
3
4
5
6
灯泡两端的电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
通过灯泡的电流I/A
0.18
0.22
0.26
0.30

0.34
灯泡发光情况
微亮→逐渐变亮

（1）开关闭合前，滑动变阻器的滑片应移到　 　端，这样做能对电路起保护作用，在实验过程中，滑动变阻器的另一个作用是　 　；
（2）根据实物图，在右边方框内，画出对应的电路图；
（3）灯泡正常发光时，电流表的示数如图乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻是　 　Ω；（保留小数点后一位数字）
（4）分析表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻在变　 　。
五、计算题（第27题8分，第28题12分，共计20分）
27．（8分）随着国民经济的发展，汽车已走进许多家庭。周末小明一家驾驶小轿车去往100km外的平遥古城游玩，消耗了汽油8L。若这些汽油完全燃烧放出的热量有30%用来驱动汽车做有用功，所用汽油的热值为4.5×107J/kg，密度为0.725×103kg/m3。试计算：
（1）8L汽油完全燃烧放出的热量。
（2）发动机驱动汽车做的有用功。
28．（12分）灯泡L与定值电阻R接入如图甲所示的电路中，已知：电源电压为2V，电阻R的阻值为20Ω，灯泡L的电流随电压变化的图象如图乙所示，求：
（1）只闭合开关S，小灯泡的实际功率；
（2）同时闭合S、S1，电流表的示数；
（3）通电1min，定值电阻R消耗的电能。


2023年河南省安阳市殷都区中考物理一模试卷
参考答案与试题解析
一、填空题（每空1分，共计26分）
1．【解答】解：沿海地区多水，水的比热容较大，白天，在相同的吸热条件下，水的温度升高的少，夜晚，放出相同的热量，水的温度降低的少，昼夜温差较小；而内陆地区砂石、土壤等的比热容小，在相同的吸热条件下，沙石的温度升高的多，夜晚，放出相同的热量，沙石的温度降低的多，昼夜温差较大；
故答案为：大于。
2．【解答】解：要让施行手术的地方“冻结”起来，就要让施行手术的地方温度降低。液体氯乙烷在常温下可以汽化，汽化要吸热，使实施手术的地方温度降低。
故答案为：汽化吸热。
3．【解答】解：LED是一种发光二极管，是由半导体制成的；
太阳能属于可再生能源，其主要特点是取之不尽用之不竭，并且环保无污染，自然界中和它有相同优点的能源有风能等。
故答案为：半导体；风能。
4．【解答】解：∵P＝UI＝
∴当电阻较大时，电功率较小，即开关接a时，是保温状态；
加热时的总功率P总＝，保温时的功率P保＝＝；
∴P总：P保＝：＝4：1。
故本题答案为：a；4：1。
5．【解答】解：（1）火箭在加速升空过程中，燃料燃烧将化学能转化为燃气的内能，再转化为火箭的机械能；
火箭的燃料使用液态氢，主要是因为它的热值大，燃烧相同质量的液态氢会放出更多的热量。
（2）没有太阳光照射时的卫星表面的温度会急剧下降，即卫星放出热量，温度降低，内能减小，这是通过热传递的方式改变物体内能的。
故答案为：（1）化学；内；机械；热值；（2）减少；热传递。
6．【解答】解：（1）装有热奶的奶瓶放在冷水中要放出热量，温度降低，由图乙可知，A的温度不断降低，因此表示热奶的温度随时间变化的曲线是图乙中的A。
（2）由图乙所示图象可知，水的初温是20℃，热奶的初温是90℃，热奶的末温是40℃，水的末温是40℃。
（3）由于热奶与水具不同的温度，它们间存在温度差，所以热奶和水会发生热传递。
故答案为：（1）A；（2）20；40；（3）温度。
7．【解答】解：
（1）由于电流表量程0～0.6A，则当I＝0.6A时，电路中的电流最大，设滑动变阻器连入电阻最小为R小，
根据I＝可得，最小总电阻：
R总最小＝＝＝40Ω，
因串联电路中总电阻等于各分电阻之和，
所以滑动变阻器连入电路的最小电阻：
R小＝R总最小﹣R0＝40Ω﹣30Ω＝10Ω；
（2）电压表量程0～15V，由串联分压的规律可知，当滑动变阻器两端电压最大为U大＝15V时，滑动变阻器连入电阻最大为R大，电路中的电流最小，
因串联电路中总电压等于各分电压之和，则此时R0两端的电压：
U0＝U﹣U滑＝24V﹣15V＝9V，
则电路中的最小电流：
I最小＝＝＝0.3A，
滑动变阻器接入电路中的最大阻值：
R大＝＝＝50Ω。
故答案为：10Ω；50。
8．【解答】解：（1）由甲的U﹣I图象可知，当U甲＝2V时，通过的电流I甲＝0.2A，
由I＝可得，甲的电阻：
R甲＝＝＝10Ω；
（2）由乙的U﹣I图象可知，当通过的电流I乙＝0.5A时，两端的电压U乙＝2.5V，
则乙消耗的电功率：
P乙＝U乙I乙＝2.5V×0.5A＝1.25W；
（3）将甲和乙并联后接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，它们两端的电压均为2V，
由图象可知，通过两电阻的电流分别为I甲＝0.2A，I乙′＝0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I＝I甲+I乙′＝0.2A+0.4A＝0.6A。
故答案为：（1）10；（2）1.25；（3）0.6。
9．【解答】解：
获得核能的途径一是重核裂变，二是轻核聚变；乙图中进行的是较重的原子核裂变成较轻的原子核的一种核反应，是核裂变，核电站利用可控的核裂变，甲图中是较轻的原子核结合成较重的原子核的一种核反应，是核聚变；在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能。因而太阳具有巨大的能量。
核能不能从自然界源源不断地获得，一旦消耗便不可再生。
故答案为：乙图；甲图；不可再生。
10．【解答】解：雷达是利用电磁波来测定物体位置的无线电设备；
因为波长越短的电磁波可以更好的反射，因此雷达使用的电磁波是波长比较短的﹣﹣﹣微波。
故答案为：电磁波；微波。
二、选择题（每小题2分，共计24分，其中11—20每题只有一个正确选项；21—22每题有两个正确选项，单选一个正确得一分，有错选或不选得0分。）
11．【解答】解：
A、WiFi是利用了电磁波传递信息的，故A正确；
B、数码相机的图象处理芯片由半导体材料制成，故B错误；
C、用来鉴别人民币真伪的验钞机使用的是紫外线，故C错误；
D、太阳能是可再生能源、清洁能源，天然气是化石能源，属于不可再生能源，故D错误。
故选：A。
12．【解答】解：A、雾凇的形成是凝华现象；故A错误；
B、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面；故B错误；
C、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故C错误；
D、雾是空气中的水蒸气遇冷液化为液态的小水滴；故D正确；
故选：D。
13．【解答】解：某人没有甩，直接用一只示数为37.6℃的体温计，测量体温为37℃的甲人的体温，直管中的水银柱不会下降，依然显示的是37.6℃；若用这只体温计测量38℃的乙人的体温，直管中的水银上升，显示的是38℃。
故选：C。
14．【解答】解：
AB、由于橡胶棒是绝缘体，几乎没有自由移动的电荷；用不带电的橡胶棒连接A和B时，电荷无法通过橡胶棒发生移动，所以A、B验电器的金属箔没有变化，故AB错误；
CD、若将图中的橡胶棒用带有绝缘柄的金属棒代替，由于A带正电，则B中的电子会转移到A上，与A的正电荷中和，使得A上的正电荷减少，A的金属箔张角会变小；B的两金属箔因为失去电子而带上正电荷，且同种电荷相互排斥，所以B的金属箔会张开一定的角度，故C错误，D正确。
故选：D。
15．【解答】解：
①水煎包“香气四溢”，说明分子在不停地做无规则运动，故①正确；
②木柴燃烧时将化学能转化为内能，故②正确；
③锅盖不断被水蒸气顶起而发生“跳动”，此时水蒸气的内能转化为锅盖的机械能，故③正确；
④水煎包能被煎成金黄色，是因为油的沸点比水的沸点高，而不是低，故④错误；
⑤往热锅内倒入水会产生大量的“白气”，这是由于水蒸气液化形成的，故⑤错误；
以上说法正确的是①②③，故B符合题意。
故选：B。
16．【解答】解：
A．家庭和实验室常用的温度计是根据液体热胀冷缩的性质制成的，医用水银温度计的原理也为液体的热胀冷缩，A正确，不合题意；
B．医护人员长时间穿着防护服，眼罩内的雾气是由于水蒸气遇上温度较低的眼罩，放热液化而成的，B正确，不合题意；
C．存放在超低温冰箱的物品取出时表面有白霜是由于水蒸气放热，由气态直接变成固态，凝华而成的，不是凝固，C错误，符合题意；
D．疫情期间人们用酒精擦拭消毒后皮肤发冷是因为酒精蒸发，从液态变成气态，吸收热量所致，D正确，不合题意。
故选：C。
17．【解答】解：
A、由图象可知，在质量相同时，甲燃料燃烧放出的热量多，说明甲的热值大，即q甲＞q乙，故A错误；
B、由图象可知，BC段为冰的熔化过程（温度不变），AB段为冰，CD段为水，由于水的比热容大于冰的比热容，且熔化前后质量不变，在吸收的热量相同时，所以水的温度应上升得慢一些，即CD段的倾斜程度应较小，故B错误；
CD、比热容是物质本身的一种性质，与质量和温度无关，则水的质量或温度变化时其比热容不变，故C正确，D错误。
故选：C。
18．【解答】解：由图知，汽油机两个气门关闭，活塞下行，所以是做功冲程；在做功冲程中，高温气体迅速膨胀对活塞做功，将内能转化为机械能。
A、小朋友从滑梯上滑下，感到臀部发热，是因为克服滑梯摩擦力做功，使其内能增加，即机械能转化为内能。故A不符合题意；
B、下压活塞时，活塞对筒内的空气做功，机械能转化为空气的内能，使气体的内能增加、温度升高，当温度升高达到棉花的着火点时，筒内棉花燃烧起来。故B不符合题意；
C、水沸腾时，水蒸气把软木塞冲出去，是内能转化为机械能。故C符合题意；
D、钻木取火时，物体与木头相互摩擦做功，机械能转化为木头的内能。故D不符合题意。
故选：C。
19．【解答】解：
A、图中可用来演示电磁感应现象，即发电机的原理，故A正确；
B、图中可用来演示通电导体在磁场中受力，不是电磁铁磁性强弱与电流大小的关系，故B错误；
C、图中多个大功率用电器同时使用一个插线板会造成电流过大，存在安全隐患，故C错误；
D、人手分别握住火线和零线，则人体形成电路，身体内有电流，故会使人体触电，故D错误。
故选：A。
20．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流，
由图乙可知，当R2＝0Ω时，＝2A﹣1，则电路中的电流I1＝0.5A，
此时只有R1接入电路，则由I＝可得，电源的电压：
U＝I1R1＝0.5A×R1，
由图乙可知，当R2＝10Ω时，＝6A﹣1，则电路中的电流I2＝A，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U＝I2（R1+R2）＝A×（R1+10Ω），
因电源的电压不变，
所以，0.5A×R1＝A×（R1+10Ω），
解得：R1＝5Ω，
电源的电压U＝I1R1＝0.5A×5Ω＝2.5V。
故选：A。
21．【解答】解：A、只闭合S2时，电路为断路，所以灯不亮铃也不响；故A错误；
B、只闭合S1时，灯泡和电铃串联，因此灯亮铃响；故B正确；
CD、同时闭合S1、S2时，为灯泡的基本电路，电铃短路，所以灯亮铃不响；故C错误，D正确。
故选：BD。
22．【解答】解：毛皮摩擦过的橡胶棒，橡胶棒带负电，轻质小球靠近橡胶棒，相互吸引，则小球可能带正电，又因为带电体有能吸引轻小的物体的性质，所以小球还可能不带电。故BD符合题意。
故选：BD。
三、作图题（每题3分，共计6分）
23．【解答】解：根据家安全用电的原则和三孔插座的接线规则是左零右火上接地，灯泡和开关串联，开关要接在火线上，连接线路如下：
。
24．【解答】解：由小磁针的指向可知，通电螺线管的左端为N极，右端为S极，由右手螺旋定则知，电流应从通电螺线管的右端的接线柱流入，左端的接线柱流出；滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强说明电路中的电流变大，串联的滑动变阻器接入电路的电阻变小，故滑动变阻器的下端的左接线柱应接入电路。
先把电源连接好，从正极出发，依次串联开关、滑动变阻器（左下方接线柱后到上边接线柱出来）、通电螺线管（右进左出）、回到电源的负极，如图所示：
。
四、实验探究题（每空、每图2分，共计24分）
25．【解答】解：（1）实验中用酒精灯外焰加热，并且温度计玻璃泡不能碰容器底和壁，所以组装器材时要自下而上的顺序；
（2）根据表格中数据描点，用平滑的曲线连接，如下图：

（3）水沸腾的条件：达到沸点，继续吸热，水温达到沸点温度，保持不变，不一定沸腾，要通过观察沸腾时，整个容器内的水温相同，气泡不断升高，深度不断减小，水压不断减小，气泡逐渐变大的特点来判断水是否沸腾，故选B；
（4）如图甲所示，温度计的分度值是1℃，此时温度计示数是98℃，1标准大气压下水的沸点是100℃，液体沸点随气压的升高而升高，此时当地的大气压强小于1标准大气压；
（5）水沸腾的条件：达到沸点，继续吸热，水沸腾时撤掉酒精灯，水不能再继续吸热，故水不能继续沸腾；
故答案为：（1）自下而上； （2）见解答；（3）B；（4）98； 小于； （5）不能。
26．【解答】解：（1）滑动变阻器接左半段，滑片处于B端，连入电路的阻值最大，电路电流最小，对电路起保护作用。
实验过程中，移动滑动变阻器滑片，改变灯泡的电压和电流，完成多次测量，得出电阻变化规律。
（2）画出电源符号，从电源正极开始，依次串联开关、滑动变阻器、灯泡、电流表的符号，到电源负极、电压表并联在灯泡两端。如图。

（3）电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.32A。
R＝＝＝7.8Ω。
（4）根据R＝分别求出实验1、2、3、4、5、6的电阻分别为：2.8Ω、4.5Ω、5.8Ω、6.7Ω、7.8Ω、8.8Ω，
所以，灯丝中电流增大，灯丝电阻增大。
故答案为：（1）B；改变灯泡两端的电压；（2）如图；（3）0.32；7.8；（4）大。
五、计算题（第27题8分，第28题12分，共计20分）
27．【解答】解：
（1）汽车耗油的体积：V＝8L＝8dm3＝8×10﹣3m3，
所消耗汽油的质量：m＝ρV＝0.725×103kg/m3×8×10﹣3m3＝5.8kg，
汽油完全燃烧放出的能量：Q＝mq＝5.8kg×4.5×107J/kg＝2.61×108J；
（2）由题知，用来驱动汽车做的有用功：W有＝Q放×30%＝2.61×108J×30%＝7.83×107J。
答：（1）8L汽油完全燃烧放出的热量为2.61×108J。
（2）发动机驱动汽车做的有用功为7.83×107J。
28．【解答】解：
（1）只闭合开关S，电路中只有灯泡连入，则灯泡两端的电压等于电源电压，
由小灯泡的I﹣U图象可知，UL＝2V，IL＝0.25A，
则灯泡的实际功率PL＝ULIL＝2V×0.25A＝0.5W；
（2）同时闭合S、S1，灯与电阻并联，电流表测量干路电流，
IR＝＝＝0.1A，
则电流表示数为：I＝IR+IL＝0.1A+0.25A＝0.35A；
（3）通电1min，定值电阻R消耗的电能：WR＝UIRt＝2V×0.1A×60s＝12J。
答：（1）只闭合开关S，小灯泡的实际功率为0.5W；
（2）同时闭合S、S1，电流表的示数为0.35A；
（3）通电1min，定值电阻R消耗的电能为12J。
