【9物一模】2023年芜湖市九年级毕业暨升学模拟考试（一）物理试题（含解析）

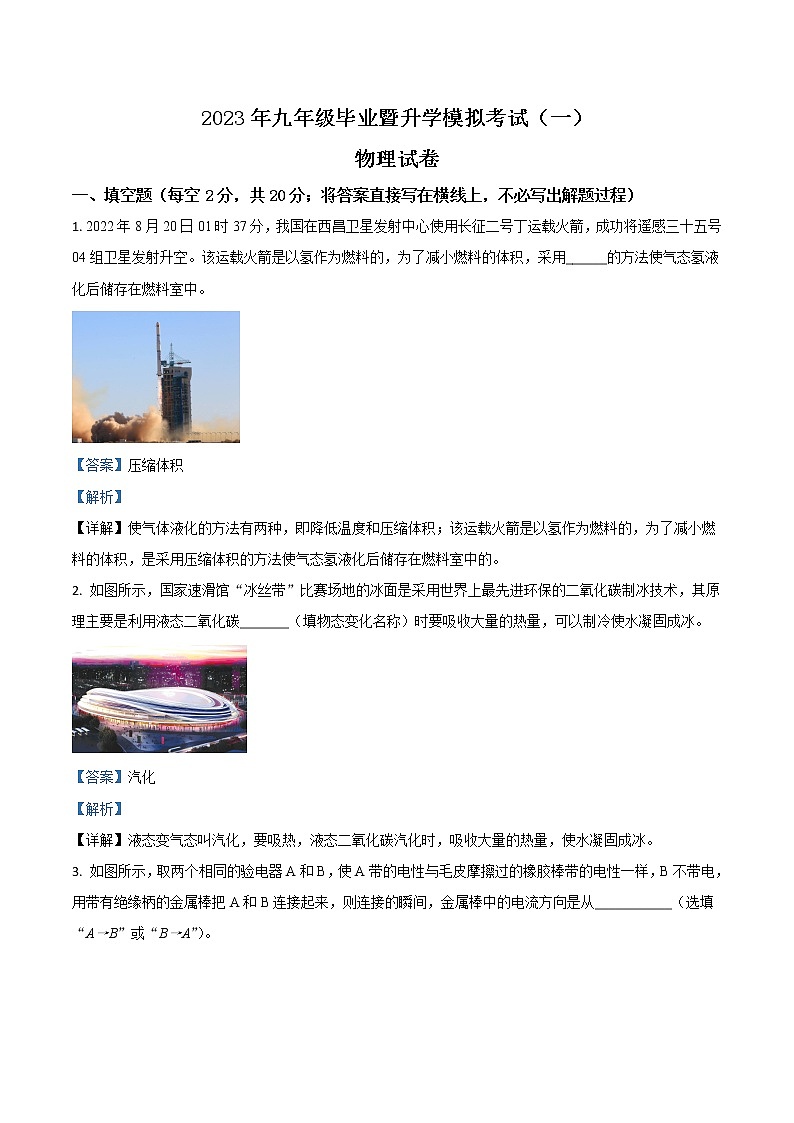

2023年九年级毕业暨升学模拟考试（一）

物理试卷

一、填空题（每空2分，共20分；将答案直接写在横线上，不必写出解题过程）

1. 2022年8月20日01时37分，我国在西昌卫星发射中心使用长征二号丁运载火箭，成功将遥感三十五号04组卫星发射升空。该运载火箭是以氢作为燃料的，为了减小燃料的体积，采用______的方法使气态氢液化后储存在燃料室中。

【答案】压缩体积

【解析】

【详解】使气体液化的方法有两种，即降低温度和压缩体积；该运载火箭是以氢作为燃料的，为了减小燃料的体积，是采用压缩体积的方法使气态氢液化后储存在燃料室中的。

2. 如图所示，国家速滑馆“冰丝带”比赛场地的冰面是采用世界上最先进环保的二氧化碳制冰技术，其原理主要是利用液态二氧化碳_______（填物态变化名称）时要吸收大量的热量，可以制冷使水凝固成冰。

【答案】汽化

【解析】

【详解】液态变气态叫汽化，要吸热，液态二氧化碳汽化时，吸收大量的热量，使水凝固成冰。

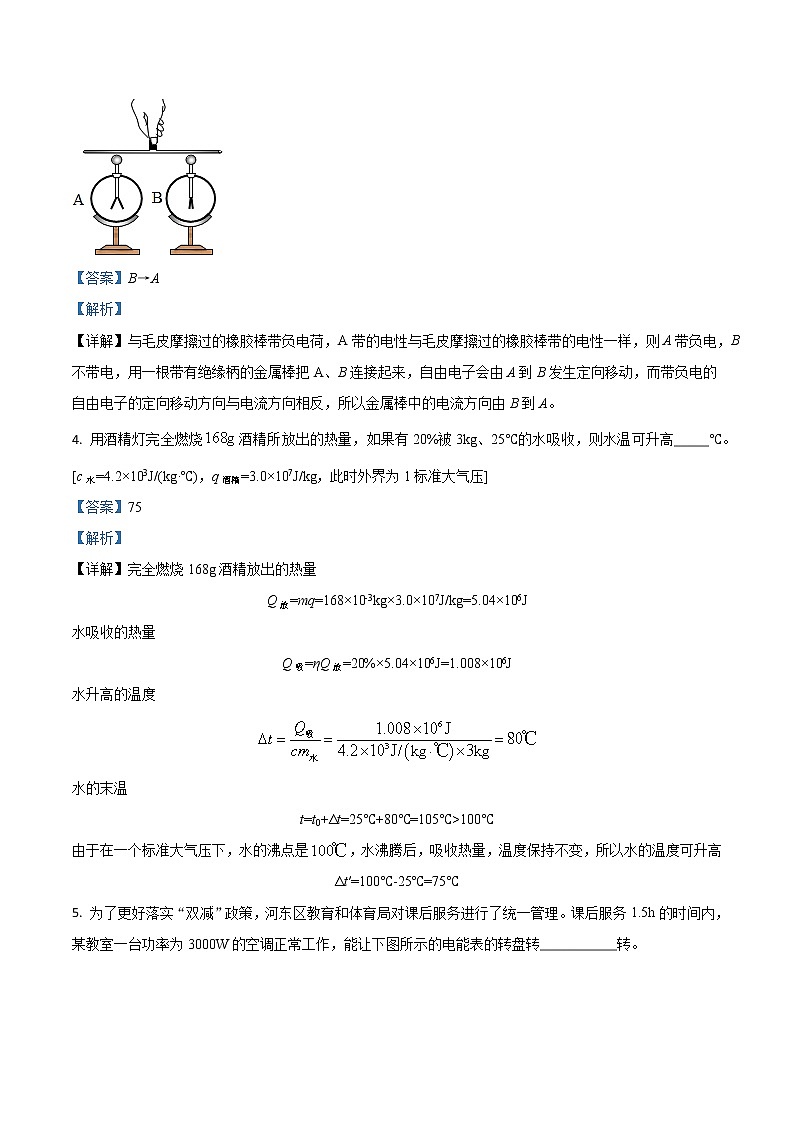

3. 如图所示，取两个相同的验电器A和B，使A带的电性与毛皮摩擦过的橡胶棒带的电性一样，B不带电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，金属棒中的电流方向是从___________（选填“A→B”或“B→A”）。

【答案】B→A

【解析】

【详解】与毛皮摩擦过的橡胶棒带负电荷，A带的电性与毛皮摩擦过的橡胶棒带的电性一样，则A带负电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子会由A到B发生定向移动，而带负电的自由电子的定向移动方向与电流方向相反，所以金属棒中的电流方向由B到A。

4. 用酒精灯完全燃烧酒精所放出的热量，如果有20%被3kg、25℃的水吸收，则水温可升高_____℃。[c水=4.2×103J/(kg·℃)，q酒精=3.0×107J/kg，此时外界为1标准大气压]

【答案】75

【解析】

【详解】完全燃烧168g酒精放出的热量

Q放=mq=168×10-3kg×3.0×107J/kg=5.04×106J

水吸收的热量

Q吸=ηQ放=20%×5.04×106J=1.008×106J

水升高的温度

水的末温

t=t0+Δt=25℃+80℃=105℃>100℃

由于在一个标准大气压下，水的沸点是，水沸腾后，吸收热量，温度保持不变，所以水的温度可升高

Δt′=100℃-25℃=75℃

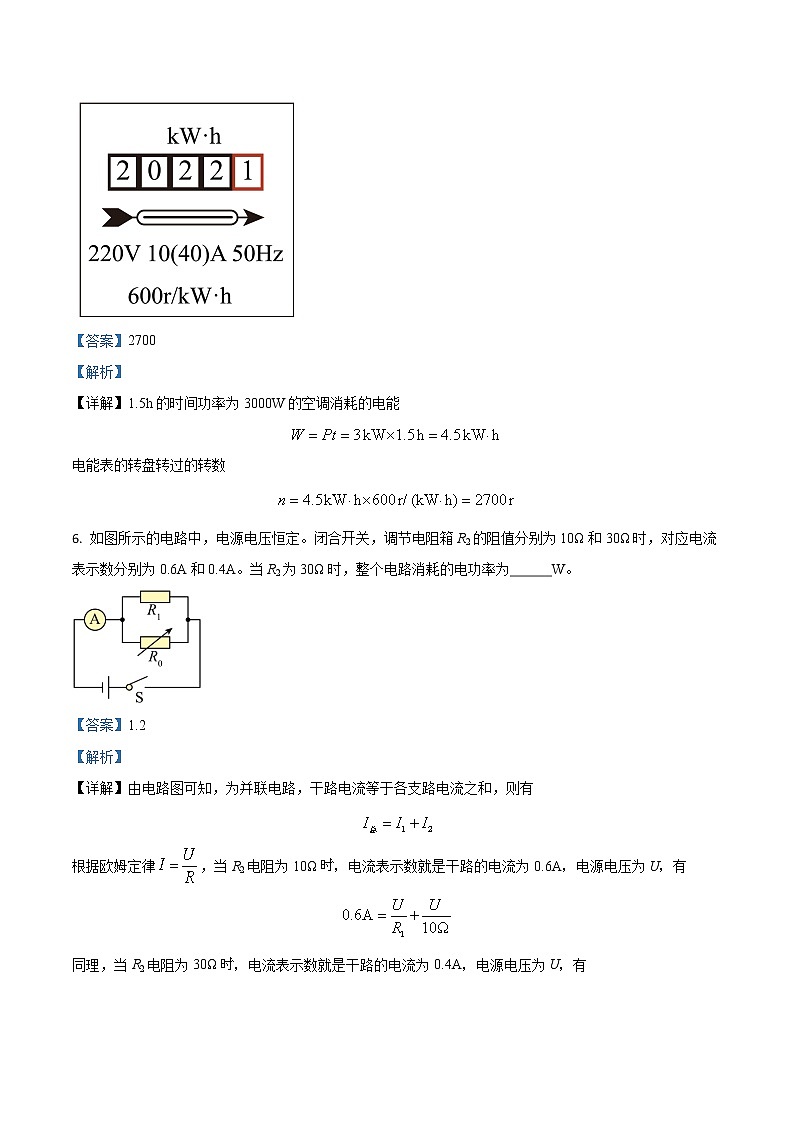

5. 为了更好落实“双减”政策，河东区教育和体育局对课后服务进行了统一管理。课后服务1.5h的时间内，某教室一台功率为3000W的空调正常工作，能让下图所示的电能表的转盘转___________转。

【答案】2700

【解析】

【详解】1.5h的时间功率为3000W的空调消耗的电能

电能表的转盘转过的转数

6. 如图所示的电路中，电源电压恒定。闭合开关，调节电阻箱R2的阻值分别为10Ω和30Ω时，对应电流表示数分别为0.6A和0.4A。当R2为30Ω时，整个电路消耗的电功率为______W。

【答案】1.2

【解析】

【详解】由电路图可知，为并联电路，干路电流等于各支路电流之和，则有

根据欧姆定律，当R2电阻为10Ω时，电流表示数就是干路的电流为0.6A，电源电压为U，有

同理，当R2电阻为30Ω时，电流表示数就是干路的电流为0.4A，电源电压为U，有

联立解得

，

当R2为30Ω时，整个电路消耗的电功率为

7. 小东同学利用如图所示的实验装置探究通电螺线管周围磁场特点，闭合开关后，电源的正极是_________（选填“左”或“右”）端。

【答案】左

【解析】

【详解】小磁针静止时S极靠近通电螺线管的左端，根据磁极间的相互作用可知，通电螺线管的左端为N极，右端为S极；根据安培定则判断可知，电流从通电螺线管左端流入，右端流出，故电源的左端为正极。

8. 如图所示的伏安法测电阻电路中，电压表的内阻为3kΩ，读数为3V；电流表内阻为10Ω，读数为4mA，则待测电阻R的真实值等于______。

【答案】1000Ω

【解析】

【分析】

【详解】结合题意及图示知，待测电阻两端的电压为3V，通过电压表的电流

则通过待测电阻的电流

I=I总-I1=0.004A-0.001A=0.003A

那么待测电阻R的真实值

9. 某电热水器工作时有“加热”和“保温”两种状态，内部的简化电路如图所示，通电后电磁铁把衔铁吸下，使B、C两个触点接通，工作电路进入_______状态。

【答案】保温

【解析】

【详解】如图所示，不通电时，衔铁被弹簧拉上，使A、B两个触点接通，电阻R2接入电路，此时工作电路电功率为

①

通电后电磁铁把衔铁吸下，使B、C两个触点接通，电阻R1和R2串联接入电路，此时工作电路电功率为

②

对比①②可知

所以B、C两个触点接通时，工作电路进入保温状态。

10. 如图所示电路电源电压不变，闭合开关S移动滑动变阻器的滑片至某位置，定值电阻R0消耗的功率为2.5W；再次移动滑片至另一位置，R0消耗的功率为10W，电压表的示数为 5V．若前后两次滑动变阻器消耗的功率相同，则电源电压U=________V．

【答案】15

【解析】

【详解】由电路图知道，滑动变阻器与定值电阻R0 串联，电压表测量滑动变阻器两端的电压；闭合开关S移动滑动变阻器的滑片至某位置时，R0消耗的功率为2.5W，根据P=UI和串联电路的特点知道，滑动变阻器消耗的功率是：

P滑=P总-P0 =UI1 -2.5W，

又因为当再次移动滑片至另一位置，R0消耗的功率为10W，所以滑动变阻器消耗的功率是：

P滑′=P总′-P0′=UI2 -10W，

由于前后两次滑动变阻器消耗的功率相同，所以，

UI1 -2.5W=UI2 -10W

根据P=I2 R知道，前后两次电路中电流之比是：

代入上式解得UI2 =15W，

由于闭合开关S移动滑动变阻器的滑片至某位置时，电压表的示数为5V，则

P滑′=U滑′I2 =5V×I2

即P滑′=UI2 -10W=5V×I2

故解得电源电压是：

U=15V．

二、选择题（每小题2分，共14分；每小题给出的四个选项中，只有一个选项符合题意）

11. 生活中的现象：现象一，夏天，打开空调，单层玻璃窗会出现水雾；现象二，寒冷的冬天开车时车窗上也有水雾出现，下列关于以上两种现象说法正确的是（　　）

A. 这两种现象都是水蒸气遇冷汽化

B. 现象一中液化后的水珠附着在玻璃窗的外壁上

C. 现象二中液化后的水珠附着在车窗的外壁上

D. 现象一中物态变化过程中吸热，现象二中物态变化过程中放热

【答案】B

【解析】

【详解】ABC．夏季，在有空调的房间里的温度较低，而房间外面的空气温度较高，所以外面的空气中的水蒸气遇到较凉的玻璃时会液化成小水滴附着在玻璃上，故水滴在玻璃的外侧；寒冷的冬天开车时车窗上也有水雾出现，车内温度高的水蒸气遇到温度低的玻璃液化形成的，附着在车窗的内壁上，故B正确，AC错误；

D．两种现象中都是液化现象，都要放出热量，故D错误。

故选B。

12. 如图甲、乙、丙、丁所示实验，涉及的研究对象分别是：①厚玻璃筒内气体；②盒内气体；③铁丝；④气缸内燃气。在发生下列物理过程时，以上研究对象的内能减小的有（　　）

A. ①③ B. ①④ C. ②③ D. ②④

【答案】D

【解析】

【详解】①厚玻璃筒内的气体被压缩时，活塞对气体做功，瓶内气体温度升高，气体的内能增加，故①不符合题意；②盒内的气体推动盖飞出时，气体对盖做功，气体的内能化为盖的机械能，盒内气体内能减小，故②符合题意；被弯折的铁丝发热，是人对铁丝做功，将机械能转化为内能，故③不符合题意；④汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气体的内能减小；故④符合题意。

故ABC不符合题意，D符合题意。

故选D。

13. 如图甲图所示的电路图，乙图是小灯泡L和电阻R中电流随电压变化的图像，当开关S、S1均闭合时，电流表的示数为0.35A时，其中R的电流0.1A，此时（　　）

A. 灯L的两端的电压为3V

B. R的电阻为10Ω

C. R的两端电压为1V

D. 灯L的电阻是8Ω

【答案】D

【解析】

【详解】当开关S、S1均闭合时，灯泡电阻并联，电流表测干路电流；

A．根据并联电路电流规律，通过灯泡的电流为

由图像知，此时电压为2V，故A不符合题意；

BC．并联时电压均为2V，电流0.1A，所以电阻为

故BC不符合题意；

D．此时灯泡电阻为

故D符合题意。

故选D。

14. 如图所示的四个装置图可以演示不同的电磁现象，下列说法正确的是（　　）

A. 图甲可用来演示磁场对通电导线的作用，根据该现象制成了发电机

B. 图乙可用来演示电流的磁效应，根据该现象制成了电动机

C. 图丙可用来演示电磁感应现象，根据该原理制成了发电机

D. 图丁可用来演示电磁铁的磁性强弱与电流大小的关系

【答案】C

【解析】

【详解】A．图甲演示的是磁场对通电导线的作用，根据该原理制成了电动机。故A错误；

B．通电导线周围存在磁场，图乙演示的是电流的磁效应，根据该现象制成了电磁铁。故B错误；

C．图丙演示的是电磁感应现象，根据该现象制成了发电机。故C正确；

D．两个电磁铁之间是串联，电流处处相等。图丁演示电磁铁的磁性强弱与匝数多少的关系。故D错误。

故选C。

15. 如图所示为小王家部分电路的电路图，闭合开关，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲不工作，灯却正常发光。则电路中出现的故障可能是（　　）

A. A点与插座左孔之间断路 B. A点左侧零线断路

C. A、B两点间断路 D. 插座短路

【答案】A

【解析】

【详解】A．若A点与插座左孔之间断路，则电饭煲不能正常工作，灯正常工作，故A符合题意；

B．若A点左侧零线断路，则电饭煲和灯泡都不能正常工作，故B不符合题意；

C．A、B两点间断路，零线断路，则灯泡不能正常工作，故C不符合题意；

D．若插座短路，会导致保险丝熔断，则灯泡不能正常工作，故D不符合题意。

故选A。

16. 下列四个实验电路图，不能够得出定值电阻Rx阻值的电路是（　　）

A.  B.

C.  D.

【答案】B

【解析】

【详解】A．如图所示，R与Rx串联，电压表测电源两端电压，电流表测电流，总电阻

Rx值为

故A不符合题意；

B．如图所示，R与Rx并联，电压表测电源两端电压，电流表测R电流，Rx电流未知，不可求Rx值，故B符合题意；

C．如图所示，R与Rx并联，两个电流表测R电流I1和干路电流I，Rx的电流为

电源电压为

Rx值为

故C不符合题意；

D．如图所示，滑动变阻器R1与Rx串联，电压表测滑动变阻器两端电压，电流表测电流，当滑片在最右端时，滑动变阻器接入电路阻值为0，电源电压可表示为

当滑片在最左端时，滑动变阻器接入电路阻值为最大值R1，电源电压可表示为

联立二式可解得Rx值为

故D不符合题意。

故选B。

17. 图甲所示电路，电源电压为3V，小灯泡的额定电压为2.5V。闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。下列判断正确的是（　　）

A. 小灯泡的额定功率为0.625W B. 电路的最大总功率为1.2W

C. 小灯泡的灯丝阻值越来越小 D. R的阻值变化范围为12Ω~60Ω

【答案】A

【解析】

【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。

A．小灯泡的额定电压为2.5V，由图乙可知，此时通过小灯泡的电流即额定电流为：IL=0.25A；小灯泡的额定功率为

故A正确；

B．电路中的最大电流为

电路的最大功率为

故B错误；

C．由图乙可知，随着电压的增大，通过灯泡的电流也增大，I-U图像为一条向U轴靠近的图线，根据可知，小灯泡的灯丝阻值越来越大，故C错误；

D．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡分得的电压最小，由图乙可知，小灯泡两端的最小电压UL′=0.5V时，通过的电流IL′=0.05A，此时滑动变阻器两端的电压为

由串联电路的电流特点可知，通过滑动变阻器的电流为

则滑动变阻器接入电路中的最大阻值为

当小灯泡正常发光时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，由图乙可知，小灯泡两端的电压UL=2.5V时，通过的电流IL=0.25A；滑动变阻器两端的电压为

由串联电路的电流特点可知，通过滑动变阻器的电流为

则滑动变阻器接入电路中的最小阻值为

R的阻值变化范围为2Ω~50Ω，故D错误。

故选A。

三、实验题（每空2分，共16分）

18. 在探究“水沸腾时温度变化的特点”的实验过程中，将水温与加热时间记录在下表中：

（1）温度计读数时视线应与温度计中液柱的液面相平；

（2）由实验数据可知水的沸点为_______℃；

（3）加热6min后提高火焰温度，水温_______（填“会”或“不会”）升高。

【答案】    ① 97    ②. 不会

【解析】

【详解】[1][2]水沸腾时吸热但温度不变，由表格数据，水的沸点为97℃，若提高火焰温度，水温保持沸点不变。

19. 小明想测量额定电压为2.5V小灯泡额定功率，设计电路如图甲所示。

（1）根据实验数据绘制而成的U﹣I图像如图乙所示，则小灯泡的额定功率为_______W；

（2）小明在完成几组实验后，电流表发生故障无法使用，于是他利用一个定值电阻R0接在原电路中电流表的位置，设计了如图丙所示电路，来测量小灯泡的额定功率。首先调节滑动变阻器的滑片使电压表示数为U额，然后接着保持滑片的位置不变，将电压表B点的接线改到C点，观察并记录电压表的示数为U，则小灯泡的额定功率可表示为P额=_______（用R0、U额、U等物理量表示）。

【答案】    ①. 0.5    ②.

【解析】

【详解】（1）[1]灯泡的额定电压为2.5V，由图乙可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.2A，则小灯泡的额定功率为

P额=U额I额=2.5V×0.2A=0.5W

（2）[2]图丙所示电路中，灯泡、定值电阻R0、滑动变阻器串联，电压表测灯两端的电压，调节滑动变阻器的滑片使电压表示数为U额时，灯正常发光；接着保持滑片位置不变，将电压表B点的接线改到C点，观察并记录电压表示数为U，电压表测量灯泡和定值电阻R0两端的总电压，因各电阻的阻值和电压大小都不改变，则此时灯泡仍然正常发光，根据串联电路电压的规律，定值电阻R0两端的电压为

U0=U-U额

由欧姆定律可得，通过定值电阻R0的电流

根据串联电路电流的规律可得灯泡的额定电流

小灯泡的额定功率

20. 如图甲所示进行“通电导线在磁场中受力运动”实验，回答下列问题：

（1）把导线放在磁场里，接通电源，闭合开关，让电流通过导线ab，会发现导线ab_______（选填“运动”或“静止”）；

（2）把电源的正负极对调后，使通过导线的电流方向与原来相反，这时导线ab_______；

（3）根据图甲这个实验原理制成了_______（选填“乙”或“丙”）机器模型；要想这个机器模型能持续转动，则应在漆包线两端用小刀刮去引线的漆皮，刮线的要求是_______。

A．漆包线两端引线的漆皮全部刮掉

B．漆包线两端引线的漆皮一端全部刮掉，另一端只刮半周

【答案】    ①. 运动    ②. 反向运动    ③. 乙    ④. B

【解析】

【详解】（1）[1]导线放在磁场里，接通电源，闭合开关，让电流通过导线ab，通电导线ab周围存在磁场，两个磁场相互作用，会发现导线ab受到磁场力的作用而运动。

（2）[2]导线ab所处的磁场方向不变，将电源的正负极对调后，通过导线的电流方向与原来相反，通电导线ab受到的磁场力方向改变，运动方向将改变。

（3）[3]图乙是通电导体在磁场中受力运动的工作原理图，与甲图的原理相同，根据这一原理制成了电动机；图丙是电磁感应现象的原理图。

[4]图乙中的机器模型要能持续转动，需要将线圈上的漆包线两端引线的漆皮一端全部刮掉，另一端只刮半周；这样线圈就有一半的时间在磁场中受力，另一半的时间靠惯性运动，因为转过半周后会受到相反的磁场力，不刮的另一半正好不让其通电，不受相反的磁场力。故A不符合题意，B符合题意。

故选B。

四、计算题（第21题6分，第22题6分，第23题8分，共20分）

21. 随着国民经济的发展，汽车已走进家庭．一辆小轿车以某一速度在平直路面上匀速行驶100km，消耗汽油10 L．若这些汽油完全燃烧放出的热量有30%用来驱动汽车做有用功，（），求：

（1）这些汽油完全燃烧放出的热量；

（2）这辆轿车以该速度匀速行驶时受到的阻力．

【答案】（1）3.22×108J；（2）966N

【解析】

【详解】(1)汽油的体积V＝10L＝10×10−3m3，由ρ＝得，汽油的质量：m＝ρV＝0.7×103kg/m3×10×10−3m3＝7kg，汽油完全燃烧放出的热量：Q放＝mq＝7kg×4.6×107J/kg＝3.22×l08J，(2)由题知，用来驱动汽车做的有用功：W有＝Q放×30%＝3.22×108J×30%＝9.66×107J，由W有＝Fs得轿车牵引力：F＝＝966N；又因为轿车匀速行驶，所以轿车受到的阻力：f＝F＝966N.

【点睛】（1）知道汽油的体积和密度，利用密度公式求汽油的质量；又知道汽油的热值，利用Q放＝mq求汽油完全燃烧放出的热量；（2）求出了汽油完全燃烧放出的热量，又知道汽油完全燃烧放出的热量有30%用来驱动汽车做有用功，据此求出用来驱动汽车做的有用功W；知道轿车行驶的距离，根据W＝Fs求轿车牵引力；又知道轿车匀速行驶，根据F＝f求匀速行驶时轿车受到的阻力．

22. 一个标有“220V 100W”的白炽灯接在220V的电源两端，如图所示，由于输电线的电损，小灯泡发光时的实际功率是81W（电源电压不变，不计灯泡电阻的变化）．

（1）求出此时白炽灯RL两端的电压；

（2）试证明：这种情况下输电线损耗的电功率P线与灯泡实际功率PL之比是P线：PL=1：9．

【答案】（1）198V（2）见解析

【解析】

【详解】（1）灯丝的电阻：===484Ω．根据P=得，灯泡的实际电压：UL===198V；

（2）根据串联电路电压的规律知，电线上的电压：U线=U-UL=220V-198V=22V，因串联电路电流处处相等，根据P=UI知，输电线损耗的电功率P线与灯泡实际功率PL之比：=====1:9．

23. 如图为一款韩式电火锅的内部简化电路，开关S闭合后，通过挡位开关可以实现高、中、低三挡加热的转换。已知电阻R1=60.5Ω，高温挡功率为2400W，高温挡加热效率为80%。[c水=4.2×103J/(kg·℃)]求：

（1）中温挡加热功率是多少？

（2）如果火锅内装有4kg初温为20℃的水，在高温挡下（1标准大气压）烧开这些水所需要的时间是多少？

（3）如果低温挡功率为440W，电阻R3的阻值是多少？

【答案】（1）1600W；（2）700s；（3）79.75Ω

【解析】

【详解】解：（1）由图可知，电火锅处于高挡时，R1、R2并联，R1的电功率

R2的电功率

P2=P高﹣P1=2400W﹣800W=1600W

由图可知，电火锅处于中温挡时，只有R2工作，且与高温挡相比，R2两端的电压不变、R2的阻值不变，所以中温挡加热的功率

P中=P2=1600W

（2）一个标准大气压下，水的沸点是100℃，水吸收的热量

Q吸=c水m(t﹣t0)=4.2×l03J/(kg·℃)×4kg×(100℃﹣20℃)=1.344×l06J

电火锅消耗的电能

在高温挡下烧开这些水所需要的时间

（3）R2的阻值

低温挡时电路中的总电阻

由图可知，低温挡时，R2、R3串联，电阻R3的阻值

R3=R﹣R2=110Ω﹣30.25Ω=79.75Ω

答：（1）中温挡加热的功率是1600W；

（2）如果火锅内装有4kg初温为20℃的水，在高温挡下（1标准大气压）烧开这些水所需要的时间是700s；

（3）如果低温挡功率为440W，电阻R3的阻值是79.75Ω。
