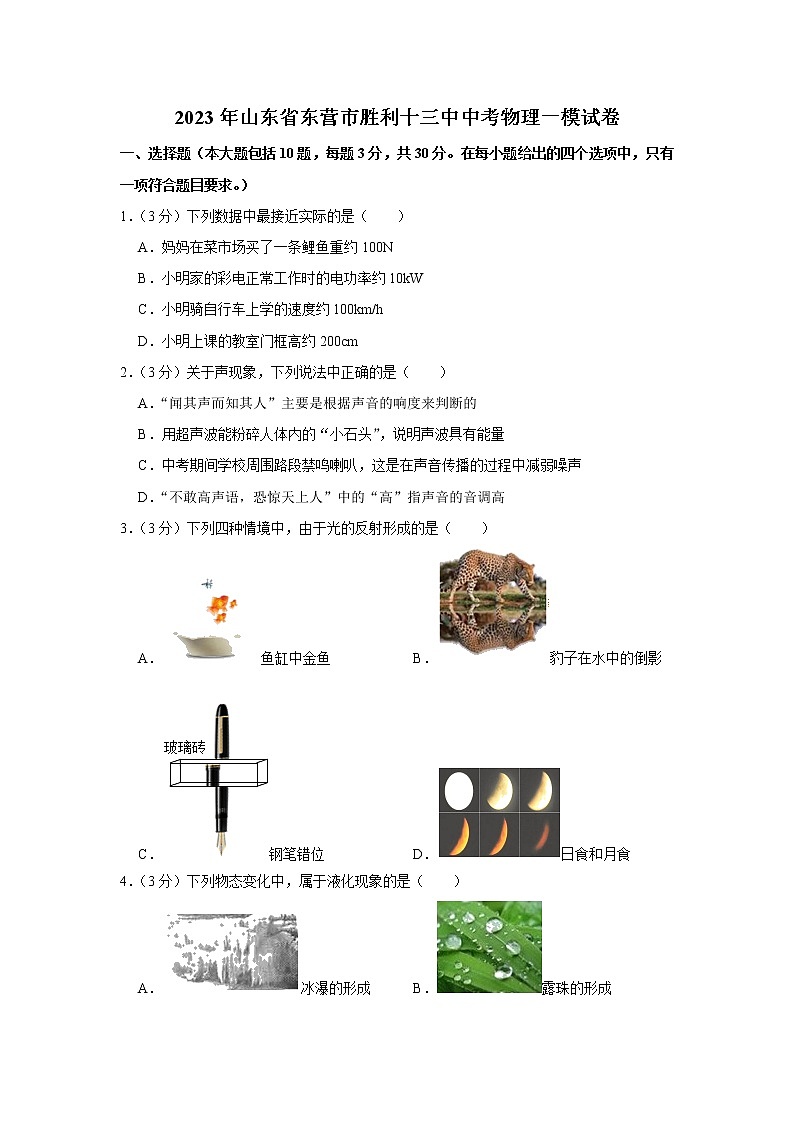

2023年山东省东营市胜利十三中中考物理一模试卷
一、选择题（本大题包括10题，每题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求。）
1．（3分）下列数据中最接近实际的是（　　）
A．妈妈在菜市场买了一条鲤鱼重约100N
B．小明家的彩电正常工作时的电功率约10kW
C．小明骑自行车上学的速度约100km/h
D．小明上课的教室门框高约200cm
2．（3分）关于声现象，下列说法中正确的是（　　）
A．“闻其声而知其人”主要是根据声音的响度来判断的
B．用超声波能粉碎人体内的“小石头”，说明声波具有能量
C．中考期间学校周围路段禁鸣喇叭，这是在声音传播的过程中减弱噪声
D．“不敢高声语，恐惊天上人”中的“高”指声音的音调高
3．（3分）下列四种情境中，由于光的反射形成的是（　　）
A．鱼缸中金鱼 B．豹子在水中的倒影
C．钢笔错位 D．日食和月食
4．（3分）下列物态变化中，属于液化现象的是（　　）

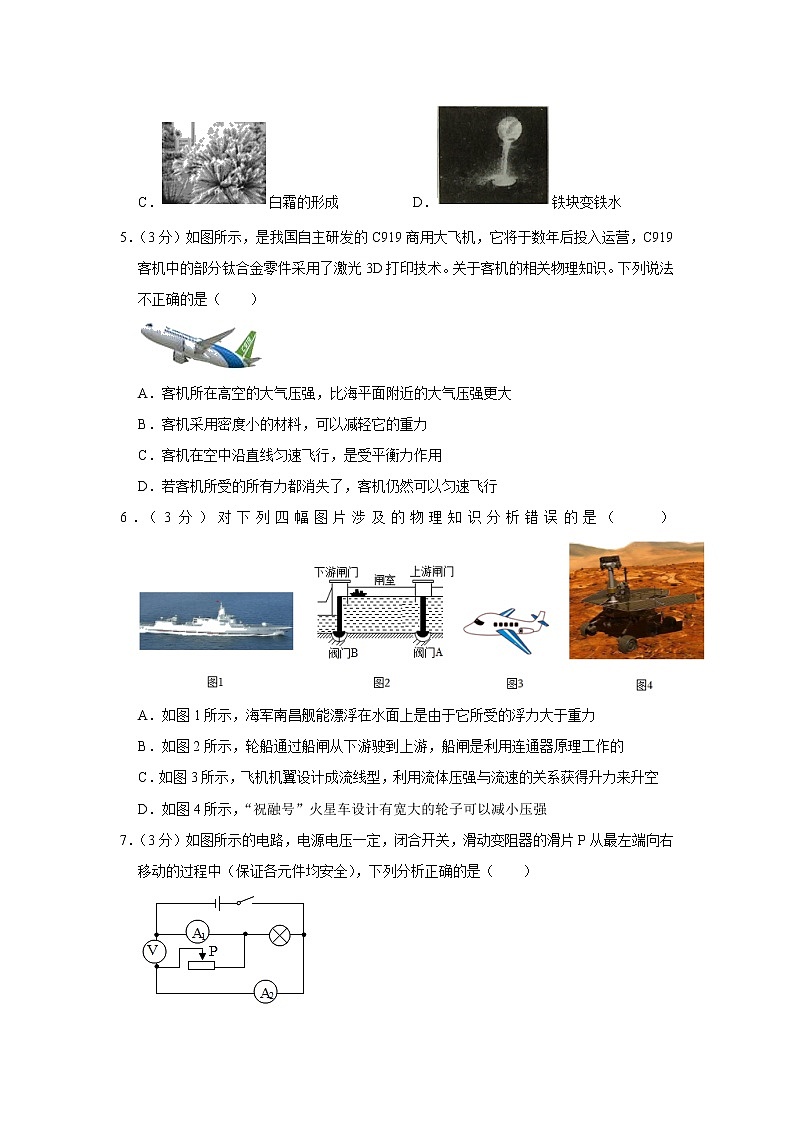

A．冰瀑的形成 B．露珠的形成
C．白霜的形成 D．铁块变铁水
5．（3分）如图所示，是我国自主研发的C919商用大飞机，它将于数年后投入运营，C919客机中的部分钛合金零件采用了激光3D打印技术。关于客机的相关物理知识。下列说法不正确的是（　　）

A．客机所在高空的大气压强，比海平面附近的大气压强更大
B．客机采用密度小的材料，可以减轻它的重力
C．客机在空中沿直线匀速飞行，是受平衡力作用
D．若客机所受的所有力都消失了，客机仍然可以匀速飞行
6．（3分）对下列四幅图片涉及的物理知识分析错误的是（　　）
A．如图1所示，海军南昌舰能漂浮在水面上是由于它所受的浮力大于重力
B．如图2所示，轮船通过船闸从下游驶到上游，船闸是利用连通器原理工作的
C．如图3所示，飞机机翼设计成流线型，利用流体压强与流速的关系获得升力来升空
D．如图4所示，“祝融号”火星车设计有宽大的轮子可以减小压强
7．（3分）如图所示的电路，电源电压一定，闭合开关，滑动变阻器的滑片P从最左端向右移动的过程中（保证各元件均安全），下列分析正确的是（　　）

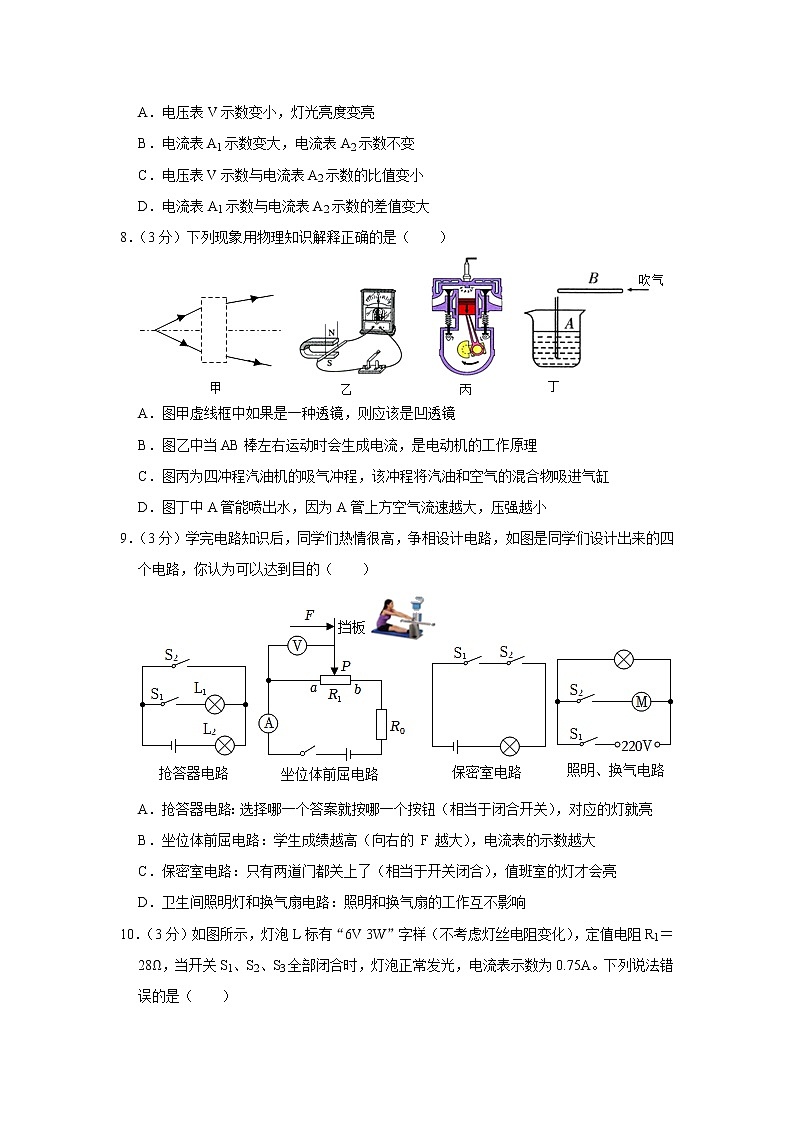

A．电压表V示数变小，灯光亮度变亮
B．电流表A1示数变大，电流表A2示数不变
C．电压表V示数与电流表A2示数的比值变小
D．电流表A1示数与电流表A2示数的差值变大
8．（3分）下列现象用物理知识解释正确的是（　　）

A．图甲虚线框中如果是一种透镜，则应该是凹透镜
B．图乙中当AB棒左右运动时会生成电流，是电动机的工作原理
C．图丙为四冲程汽油机的吸气冲程，该冲程将汽油和空气的混合物吸进气缸
D．图丁中A管能喷出水，因为A管上方空气流速越大，压强越小
9．（3分）学完电路知识后，同学们热情很高，争相设计电路，如图是同学们设计出来的四个电路，你认为可以达到目的（　　）

A．抢答器电路：选择哪一个答案就按哪一个按钮（相当于闭合开关），对应的灯就亮
B．坐位体前屈电路：学生成绩越高（向右的 F 越大），电流表的示数越大
C．保密室电路：只有两道门都关上了（相当于开关闭合），值班室的灯才会亮
D．卫生间照明灯和换气扇电路：照明和换气扇的工作互不影响
10．（3分）如图所示，灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化），定值电阻R1＝28Ω，当开关S1、S2、S3全部闭合时，灯泡正常发光，电流表示数为0.75A。下列说法错误的是（　　）

A．定值电阻R0的大小为24Ω
B．电源电压为6V
C．当S1闭合，S2、S3断开时，小灯泡消耗的功率0.9W
D．当开关S1、S2、S3全部闭合时，电路消耗的总功率为4.5W
二、填空题（本大题包括7题，每空1分，共14分）
11．（2分）影片《流浪地球》讲的是太阳的生命即将终结，人类带着地球流浪的故事，在太阳内部，发生　 　（“选填“核裂变”或“核聚变”）产生光和热；华为正在全球建设的5G通信网络是利用　 　波来传输信息的。
12．（2分）如图所示，当球员扣篮时，现场观众发出震耳欲聋的喝彩声，喝彩声是由声带的 　 　产生的，“震耳欲聋”是形容声音的 　 　（填“音调高”或“响度大”）。

13．（2分）多媒体教室配备了投影仪，坐在每个位置的同学都能看清屏幕上的画面，这是因为光在屏幕上发生了 　 　（选填“漫”或“镜面”）反射，这种反射 　 　（选填“遵守”或“不遵守”）光的反射定律。
14．（2分）老师用粉笔在黑板上写字的过程中，手中粉笔的质量会 　 　（填“变大”“变小”或“不变”），粉笔灰落向地面是由于粉笔灰受到 　 　的作用。
15．（3分）如图所示，浩浩乘坐超市的电梯匀速上楼，他的动能　 　（填“变大”“变小”或“不变”）；以浩浩为参照物，墙上的广告牌是　 　的；电梯使用的电能是　 　（填“一次”或“二次”）能源。

16．（1分）用两个相同的“热得快”分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化的图象如图所示。如果要你从甲、乙两液体中选择汽车的冷却液，应选择　 　液体。

17．（2分）中医药是中华文化的瑰宝，中医的理疗方式中蕴含了许多物理知识。“刮痧”时要在皮肤上涂一些药油，利用刮痧使皮肤温度升高，这是通过 　 　方式来改变物体的内能；艾灸是利用艾条燃烧产生的热量刺激人体穴位，能够达到防病治病的目的，若一根质量为0.05kg的艾条，完全燃烧能放出1.4×106J的热量，则该艾条的热值为 　 　J/kg。

三、作图、实验与探究题（本大题包括5题，共33分）
18．（2分）如图所示，根据平面镜成像的特点画出物体AB在平面镜中的像A'B'。

19．（2分）如图所示，根据小磁针N极的指向，标出磁感线方向，并在括号内标出电源的“+”、“﹣”极。
20．（6分）在探究凸透镜成像规律时，某实验小组用发光二极管制成的“F”形光源进行实验。
（1）思思将光具座放在水平面上，将光源、凸透镜和光屏固定在光具座上，调整三者的高度，使它们的中心大致在 　 　。
（2）思思将凸透镜固定在光具座40cm刻度线处，将光源放在光具座10cm刻度线处，再移动光屏到如图所示位置时，光屏上出现了清晰的像，该像是 　 　（选填“放大”或“缩小”）的实像。接着，她将光源远离凸透镜一些，这时光屏应向 　 　（选填“左”或“右”）移动，可获得清晰的实像。乐乐想了想说，不移动光屏也能成清晰的像他找来一个眼镜片放在凸透镜和光源之间的合适位置，光屏上的像变清晰了，则该镜片是 　 　（选填“近视”或“远视”）眼镜片，它对光线有 　 　作用。
（3）乐乐将光源移至距离凸透镜8cm处，发现凸透镜成的是放大的 　 　（选填“虚像”或“实像”）。

21．（10分）小明用“天平和量筒测量酱油的密度”的实验。

（1）实验原理是 　 　；
（2）小明先将放在水平桌面上的托盘天平调节平衡。接下来按照下面步骤开始操作：
①用量筒先测出酱油的体积，示数如图乙所示；
②测出空烧杯的质量为18g；
③将量筒中的酱油全部倒入烧杯中，测出烧杯和酱油的总质量如图甲所示为 　 　g；则酱油的密度为 　 　kg/m3，此实验方法测出酱油的密度会 　 　（填“偏大”或“偏小”）；
（3）小明在学习浮力相关知识后，认为利用弹簧测力计、小石块、细线、分别装有适量酱油和水的烧杯等器材，同样可以测出酱油密度（实验时石块不能碰到容器底和容器壁）。请你帮助小明完成下列实验操作：
①将小石块用细线系好，挂在弹簧测力计下端，记下弹簧测力计示数G；
②将挂在弹簧测力计下的小石块，浸没在水中，记下弹簧测力计示数F1；
③取出石块并擦干，将挂在弹簧测力计下的小石块，记下弹簧测力计示数为F2；
④酱油的密度表达式ρ酱油＝　 　。（用所测量的物理符号表示，水的密度ρ水）
22．（13分）小明用图甲所示的电路，做伏安法测定值电阻实验。

（1）本实验的实验原理是 　 　。
（2）按图甲连接电路时，滑动变阻器滑片应置于 　 　（选填“左”或“右”）端，调节滑动变阻器滑片后，电流表示数为0.3A，此时电压表的示数如图乙所示，则定值电阻Rx的阻值为 　 　Ω；
（3）小明进行了多次测量，记录了每次测量中电压表和电流表的数值，计算出每次测量所对应的Rx的阻值，再求Rx的平均值，这样做的目的是 　 　；
（4）将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得的小灯泡的电阻值相差比较大，原因可能是 　 　；
（5）小明又设计了另一种测量电阻Rx的方案，电路图如图丙所示，电路中定值电阻R0的阻值已知，电源电压未知。请你完善下列相关操作步骤，并写出电阻Rx的表达式；
①断开S1，闭合S、S2，电压表测 　 　两端电压，读出电压表示数为U1；
②断开开关 　 　，闭合开关 　 　，电压表测Rx两端电压，读出电压表示数为U2；
③电阻Rx的阻值表达式为Rx＝　 　（用U1、U2、R0表示）。
四、计算题（本大题共2题，共23分）
23．（12分）电动汽车是绿色环保型交通工具，具有效率高、噪声小、无废气排放、无油污的优点。如图所示，某品牌电动汽车满载人员时人与车总质量为2t，车静止时轮胎与地面的总接触面积为800cm2，汽车在平直的公路上以20m/s的速度匀速行驶12km，此时电机驱动的功率为50kW，汽车所受阻力为满载人员时人与车总重力的0.1倍。（g取10N/kg）求：
（1）电动汽车静止在水平地面上对地面的压强；
（2）电动汽车匀速行驶过程中牵引力所做的功；
（3）电动汽车匀速行驶过程中电机驱动的效率。

24．（11分）空气炸锅，因其烹制食物脂肪含量低，美味酥脆，无油烟味，深受广大市民青睐。如图甲所示，为某品牌空气炸锅，其发热元件为两个电阻，R1＝50Ω，R2＝200Ω，额定工作电压为220V，工作时有高、低两个挡位，其内部电路可简化为图乙所示电路。
（1）低温挡正常工作时，求电路中的电流。
（2）高温挡正常工作时，求电路消耗的总功率。
（3）若使用空气炸锅高温挡（电能转化为热能效率为75%），将200g，初温为20℃的原料薯条加热到170℃，需要多长时间？[c薯条＝3.63×103J/（kg•℃）]


2023年山东省东营市胜利十三中中考物理一模试卷
参考答案与试题解析
一、选择题（本大题包括10题，每题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求。）
1．【解答】解：A、菜市场买了一条鲤鱼质量约2kg，故重力约20N；故A错误；
B、彩电正常工作时的电功率约100W；故B错误；
C、骑自行车上学的速度约5m/s，即18km/h；故C错误；
D、教室门框高约2m，即200cm；故D正确；
故选：D。
2．【解答】解：A、“闻其声而知其人”主要是根据声音的音色来判断的，选项说法错误，故A错误；
B、因为声音可以传递能量，而超声波具有很强的能量，超声波可以用来击碎身体内的结石，故B正确；
C、“禁止鸣笛”是防止噪声产生，在声源处减弱噪声，故C错误；
D、此句中的“高声语”意思是大声说话，属于人们把大小说成高低了，应是响度大，故D错误；
故选：B。
3．【解答】解：A、盛水的鱼缸相当于凸透镜，在鱼缸外看鱼缸内的鱼，鱼变大了，是由于光的折射形成的。故与题意不符；
B、豹子在水中的倒影，属于平面镜成像，是由于光的反射形成的，符合题意。
C、钢笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，属于光的折射现象，故与题意不符；
D、日食和月食，属于光的直线传播现象，故与题意不符。
故选：B。
4．【解答】解：A、冰瀑的形成，是水凝固为冰；故A错误；
B、露珠是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故B正确；
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面故C错误；
D、铁块变铁水，是熔化现象；故D错误；
故选：B。
5．【解答】解：A、客机所在高空的大气压强，比海平面附近的大气压强小，故A错误；
B、由公式m＝ρV和G＝mg知，在体积一定的情况下，要减轻重力，只能选择密度较小的材料，故B正确；
C、在空中匀速直线飞行的飞机处于平衡状态，故受到的力是平衡力，故C正确；
D、若客机所受的所有力都消失了，结合牛顿第一定律可知客机仍然可以匀速飞行，故D正确。
故选：A。
6．【解答】解：
A、海军南昌舰漂浮在水面上时受到的浮力等于其重力，故A错误；
B、船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器；所以，船闸是利用连通器原理工作的，故B正确；
C、飞机机翼设计成流线型，上方空气流速大、压强小，下方空气流速小、压强大，则机翼受到向上的压强差，即产生了向上的升力，故C正确；
D、“祝融号”火星车设计有宽大的轮子，是在压力一定时，通过增大受力面积来减小压强，故D正确。
故选：A。
7．【解答】解：
（1）由电路图可知，灯泡和滑动变阻器并联，电流表A2测通过变阻器的电流，电流表A1测干路电流，电压表测电源两端电压；
因电源电压不变，所以，滑片移动时，电压表V的示数不变，故A错误；
（2）由于电阻L两端的电压与其阻值都不变，则通过L的电流不变，
当滑片P从最左端向右移动过程中，滑动变阻器接入电路的阻值变小，由欧姆定律可知，通过滑动变阻器的电流增大，即A2的示数变大，
根据并联电路的电流规律可知，干路电流增大，即电流表A1示数变大，故B错误；
（3）由电压表V的示数不变和电流表A2的示数变大可知，电压表的示数和电流表A2的示数的比值变小，故C正确；
（4）根据并联电路电流的规律，电流表A1示数与电流表A2示数的差值等于通过灯泡L的电流，则该差值不变，故D错误。
故选：C。
8．【解答】解：
A、图甲虚线框中如果是一种透镜，通过透镜的光线比入射光线向主光轴靠拢，所以透镜对光线有会聚作用，因此是凸透镜。故A错误；
B、乙图没有电池，当AB捧左右运动时会生成感应电流，是电磁感应的实验图，属于发电机的原理，故B错误；
C、丙图两气门都关闭，活塞下行，是做功冲程，内燃机的内能转化为机械能，不是吸气冲程。故C错误；
D、往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压强大于向下的压强，在外界大气压的作用下，管中液面就会向上升，故D正确。
故选：D。
9．【解答】解：A、电路图中，两只开关断开，灯泡都不发光，上面开关闭合，下面灯泡发光，下面开关闭合，两只灯泡都发光，不能达到目的，故A错误；
B、根据电路图可知，两个电阻串联，电压表测量滑动变阻器滑片左侧部分两端的电压，电流表测量电路中的电流；由于电压表所在电路相当于断路，移动滑片时，滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示数不变，故B错误；
C、由设计电路图可知，两道门都关上，即两个开关都闭合时，灯才会亮，说明两个开关相互影响，不能独立控制灯的亮与灭，因此两开关应串联，能达到目的，故C正确；
D、由电路图可知，照明灯和换气扇并联，灯可以独立工作，但是换气扇不能单独工作，互相影响，不能达到目的，故D错误。
故选：C。
10．【解答】解：ABC、当开关S1、S2、S3全部闭合时，灯泡与R0并联，电流表测干路电流，灯泡正常发光，可知U总＝UL额＝6V，故B正确；灯泡支路电流IL＝＝0.5A，则通过定值电阻R0支路的电流I0＝I﹣IL＝0.75A﹣0.5A＝0.25A，定值电阻R0＝＝24Ω，故A正确；电路消耗的总功率为P＝U总I＝6V×0.75A＝4.5W，故D正确。
C、当S1闭合，S2、S3断开时，R1与灯L串联，灯泡的电阻RL＝＝12Ω，
电路的电流I'＝＝0.15A，
灯泡两端的电压UL'＝IRL＝0.15A×12Ω＝1.8V，
小灯泡消耗的功率PL＝UL'I'＝1.8V×0.15A＝0.27W，故C错误。
故选：C。
二、填空题（本大题包括7题，每空1分，共14分）
11．【解答】解：在太阳内部，每时每刻都发生着核聚变，释放出大量的光和热；5G通信网络属于无线通讯，是利用电磁波来传输信息的。
故答案为：核聚变；电磁。
12．【解答】解：
（1）喝彩声是由声带的振动产生的；
（2）“震耳欲聋”是形容声音的响度大。
故答案为：振动；响度大。
13．【解答】解：坐在每个位置的同学都能看清屏幕上的画面，这是因为光射到银幕上时发生了漫反射，反射光线是向着四面八方的；漫反射也遵守光的反射定律。
故答案为：漫；遵守。
14．【解答】解：（1）用粉笔在黑板上写字时，组成粉笔的物质在减少，所以粉笔的质量变小。
（2）地面附近的一切物体都要受到重力的作用，重力的方向是竖直向下的，因此粉笔灰受重力作用，最终落向地面。
故答案为：变小；重力。
15．【解答】解：浩浩乘坐超市的电梯匀速上楼，其质量不变，速度不变，所以他的动能不变。
浩浩在商场乘电梯匀速上楼，浩浩和广告牌之间发生了位置的改变，以浩浩为参照物，则广告牌是运动的。
电能不能从自然界直接获得，需要消耗其它能源经过加工转换获得，所以电能属于二次能源。
故答案为：不变；运动；二。
16．【解答】解：分析甲和乙的图象可知：甲和乙在升高相同的温度时，乙的加热时间比甲长，即乙吸收的热量多。根据热量计算公式Q＝cm△t可知，在质量和升高的温度都相同时，吸收的热量与物质的比热容成正比。所以乙的比热容大。
则质量相同的甲和乙，都升高相同的温度，乙吸收的热量比甲多，所以应选用乙做冷却液。
故答案为：乙。
17．【解答】解：
（1）当刮痧板在身体上刮动时，克服摩擦做功，通过做功的方式增加人体的内能，使皮肤温度升高；
（2）艾条的热值：
q＝＝＝2.8×107J/kg。
故答案为：做功；2.8×107。
三、作图、实验与探究题（本大题包括5题，共33分）
18．【解答】解：
根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：

19．【解答】解：由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针S极靠近的螺线管的右端一定是N极；
根据图示的线圈绕向和螺线管的N、S极，利用安培定则可知螺线管中电流的方向是从螺线管的左端流入、右端流出，因此电源的右端为负极，左端为正极；
在磁体的外部，磁感线的方向从N极指向S极。如图所示：
。
20．【解答】解析：（1）探究凸透镜成像的实验时，将光具座上的光源、凸透镜、光屏的中心调整在大致同一高度，目的是使像成在光屏的中心；
（2）图中光源到凸透镜的距离即物距为30cm，像距为16cm，v＜u，根据凸透镜成像规律可知，此时的像是倒立缩小的实像；如果将光源远离凸透镜，则物距变大，像距应变小，将光屏向凸透镜靠近，即向左移动，直到光屏上出现清晣的实像；若不移动光屏，由于物距变大，像距变小，所以像会成在光屏的前方，类似近视眼的原理，若在光源和凸透镜之间放一镜片，光屏上又出现了清晣的像，说明该眼镜将像距变大了，也就是该眼镜对光线有发散作用，因此这个眼镜片是凹透镜，也就是近视眼镜片；
（3）光源到凸透镜的距离即物距为30cm时成倒立、小的实像，则2f＜30cm，解得f＜15cm，此时像距为16cm，则f＜16cn＜2f，解得8cm＜f＜16cm，综合以上可知，该凸透镜的焦距为8cm＜f＜15cm，因此当光源移到离凸透镜8cm时，在一倍焦距之内，成正立、放大的虚像。
故答案为：（1）同一高度；（2）缩小；左；近视；发散；（3）虚像。
21．【解答】解：（1）由图可知：天平可以测出质量，量筒测出体积，故实验原理是ρ＝；
（2）③烧杯和酱油的总质量为50g+10g+2g＝62g，酱油的质量为m＝62g﹣18g＝44g，
由图乙知：酱油体积是V＝40mL＝40cm3，酱油密度ρ＝＝＝1.1g/cm3＝1.1×103kg/m3。
把量筒内的酱油全部倒入烧杯内，会使得酱油不能全部倒入烧杯内，导致测得酱油和烧杯的总质量偏小，计算出的酱油的质量偏小，由密度公式可知：酱油体积是准确的，酱油质量偏小，故酱油密度的测量值会偏小；
（3）由称重法可得：小石块浸没水中、酱油中的浮力分别为：F浮水＝G﹣F1，
F浮酱油＝G﹣F2，
由阿基米德原理公式得：小石块排开水的体积V排1＝＝，
小石块排开酱油的体积V排2＝＝；
又因为小石块分别浸没水中、酱油中时，V排1＝V排2相等，则有＝；
由上面等式变形得：ρ酱油＝。
故答案为：（1）ρ＝；（2）2；1.1×103；偏小；（3）；
22．【解答】解：（1）本实验的实验原理是欧姆定律；
（2）为保护电路，连接电路时，滑动变阻器滑片应置于右端；
图乙知，电压表的量程为0～15V，分度值为0.5V，示数为4.5V，则Rx的阻值为：
Rx＝＝＝15Ω；
（3）为了使测量结果更准确，小明进行了多次测量，记录了每次测量中电压表和电流表的数值，计算出每次测量所对应的RX的阻值，再求RX的平均值，这样可以减小误差；
（4）因为小灯泡的电阻随温度的升高而增大，所以将电阻Rx换成小灯泡，测得小灯泡的电阻相差比较大；
（5）①断开S1，闭合S、S2，用电压表测电源两端电压，读出电压表示数为U1；
②断开开关S2，闭合开关S、S1，电压表测量电阻Rx两端的电压，电压表示数为U2；
③电路的电流为：I＝
由欧姆定律得Rx的阻值：
Rx＝＝。
故答案为：（1）；（2）右；15； （3）减小误差；（4）灯丝电阻随温度的变化而变化；（5）电源；S2；S、S1； 。
四、计算题（本大题共2题，共23分）
23．【解答】解：（1）车的总质量为2t，对地面的压力等于重力：
F＝G＝mg＝2×103kg×10N/kg＝2×104N，
车静止时轮胎与地面接触的总面积为S＝800cm2＝0.08m2，
静止在水平地面上对地面的压强：
p＝＝＝2.5×105Pa；
（2）因电动汽车匀速行驶过程中处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，电动汽车匀速行驶过程中的牵引力：
F＝f＝0.1G＝0.1×2×104N＝2×103N，
牵引力所做的功：
W＝Fs＝2×103N×12×103m＝2.4×107J；
（3）根据v＝得电动汽车行驶的时间为：
t＝＝＝600s；
电动汽车匀速行驶过程中驱动电机消耗的电能：
W电＝Pt＝50×103W×600s＝3×107J；
该电动汽车的效率：
η＝＝×100%＝80%。
答：（1）静止在水平地面上对地面的压强为2.5×105Pa；
（2）匀速行驶过程中牵引力所做的功2.4×107J；
（3）匀速行驶过程中驱动电机的效率为80%。
24．【解答】解：（1）当S、S1都闭合时，R1、R2并联，当S闭合、S1断开时，只有R2工作；
根据并联两端的电阻特点可知，当只闭合S时，电路中只有R2工作，电路中的电阻最大，由P＝可知，电路中总功率最小，此时处于低温挡；
低温挡正常工作时，电路中的电流：I＝＝＝1.1A；
（2）当S、S1闭合时，R1与R2并联，电路中的电阻最小，电功率最大，空气炸锅此时处于高温挡，
高温挡正常工作时，电路消耗的总功率：P高＝+＝+＝1210W；
（3）薯条吸收的热量：Q吸＝c薯条m（t﹣t0）＝3.63×103J/（kg•℃）×200×10﹣3kg×（170℃﹣20℃）＝1.089×105J，
由η＝可知，空气炸锅消耗的电能：W＝＝＝1.452×105J，
由P＝可知，空气炸锅需工作要的时间：t′＝＝＝120s。
答：（1）低温挡正常工作时，电路中的电流为1.1A；
（2）高温挡正常工作时，求电路消耗的总功率为1210W；
（3）空气炸锅需工作要的时间为120s。
