2022－2023学年甘肃省九年级上册物理期中分项专题练习—透镜及其应用（含解析）

这是一份2022－2023学年甘肃省九年级上册物理期中分项专题练习—透镜及其应用（含解析），共11页。试卷主要包含了单选题，填空题，作图题，实验题等内容，欢迎下载使用。

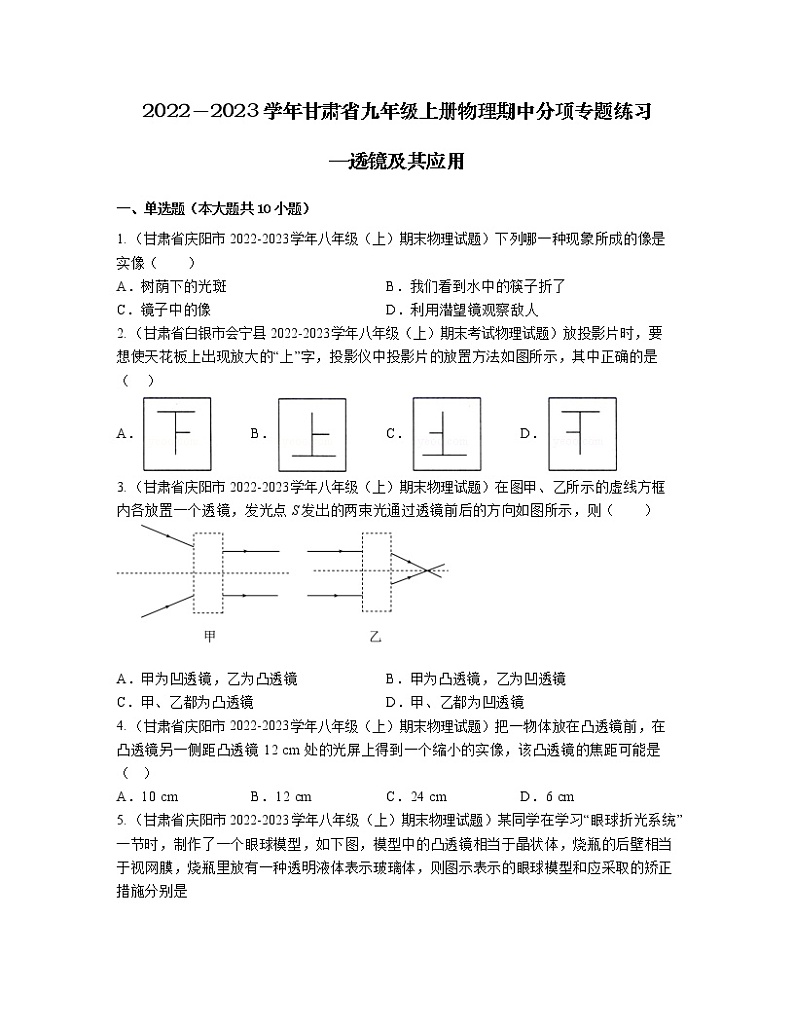

2022－2023学年甘肃省九年级上册物理期中分项专题练习—透镜及其应用一、单选题（本大题共10小题）1. （甘肃省庆阳市2022-2023学年八年级（上）期末物理试题）下列哪一种现象所成的像是实像（　　）A．树荫下的光斑 B．我们看到水中的筷子折了C．镜子中的像 D．利用潜望镜观察敌人2. （甘肃省白银市会宁县2022-2023学年八年级（上）期末考试物理试题）放投影片时，要想使天花板上出现放大的“上”字，投影仪中投影片的放置方法如图所示，其中正确的是（    ）A． B． C． D．3. （甘肃省庆阳市2022-2023学年八年级（上）期末物理试题）在图甲、乙所示的虚线方框内各放置一个透镜，发光点S发出的两束光通过透镜前后的方向如图所示，则（　　） A．甲为凹透镜，乙为凸透镜 B．甲为凸透镜，乙为凹透镜C．甲、乙都为凸透镜 D．甲、乙都为凹透镜4. （甘肃省庆阳市2022-2023学年八年级（上）期末物理试题）把一物体放在凸透镜前，在凸透镜另一侧距凸透镜 12 cm 处的光屏上得到一个缩小的实像，该凸透镜的焦距可能是（   ）A．10 cm B．12 cm C．24 cm D．6 cm5. （甘肃省庆阳市2022-2023学年八年级（上）期末物理试题）某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如下图，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是A．远视眼模型，用凸透镜矫正B．近视眼模型，用凹透镜矫正C．近视眼模型，用凸透镜矫正D．远视眼模型，用凹透镜矫正6. （甘肃省定西市2022-2023学年八年级（上）期末考试物理试题）随着科技的发展，人们的生活进入了“刷脸”时代。“刷脸”时，人脸面对摄像头，系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。在系统拍照过程中（　　）A．人脸是光源B．摄像头相当于一个凹透镜C．人脸经摄像头成倒立、放大的实像D．人脸应保持在透镜的两倍焦距以外7. （甘肃省白银市平川区2022-2023学年八年级（上）期末物理试题）人的眼睛就像一架神奇的照相机，对于近视者而言，远处物体经晶状体后所形成的像的位置以及相应的矫正方式是A．像落在视网膜的前方，需配戴凹透镜矫正B．像落在视网膜的前方，需配戴凸透镜矫正C．像落在视网膜的后方，需配戴凹透镜矫正D．像落在视网膜的后方，需配戴凸透镜矫正8. （甘肃省兰州市2022-2023学年八年级（上）期末考试物理试题）一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜12cm处，则所成的像是A．正立、缩小的虚像 B．倒立、缩小的虚像C．倒立、缩小的实像 D．倒立、放大的实像9. （甘肃省白银市2022-2023学年八年级（上）期末考试物理试题）“影”是生活中常见的光现象，如做光学游戏的“手影”，剧院放映的“电影”，湖岸景色在水中形成的“倒影”，春游时留下美好记忆的照片“摄影”等，下列的“影”与物理知识对应关系错误的是A．手影——光的直线传播 B．摄影──光的反射C．电影──凸透镜成像 D．倒影──平面镜成像10. （甘肃省武威市凉州区2022-2023学年八年级（上）期末考试物理试卷）目前，移动支付已被大家广泛使用，消费者只需用手机扫描二维码，按照相关步骤操作即可完成付款。关于手机扫码的过程，下列说法正确的是　　A．二维码是光源 B．手机上的摄像头相当于一个凸透镜 C．若手机远离二维码，手机屏幕上的二维码图象会变大 D．扫码时二维码要位于摄像头一倍焦距以内二、填空题（本大题共6小题）11. （甘肃省酒泉市金塔县2022-2023学年八年级（上）期末考试物理试题）近视眼镜的镜片是                透镜，对光有                作用。12. （甘肃省白银市平川区2022-2023学年八年级（上）期末物理试题）通过水滴看书上的字，字是    的（填“缩小”或“放大”），此时水滴相当于    镜。13. （甘肃省白银市会宁县2022-2023学年八年级（上）期末考试物理试题）照相机的镜头相当于一个    透镜，被拍摄时在底片上得到的是    、    的      像，为了使底片上的像大一些，应将照相机与被拍摄的物体的距离调    些， 同时将镜头到底片的距离调    些。14. （甘肃省酒泉市金塔县2022-2023学年八年级（上）期末考试物理试题）一只小鸟在平静的湖面上飞过，当小鸟距水面4m时，该“倒影”距小鸟           m，小鸟在湖面的“倒影”是           （填“实”或“虚”）像，它是由于光的           形成的。15. （甘肃省兰州市教育局2022-2023学年八年级（下）期末考试物理试题）如图所示是一款具有摄像功能的手机，摄像机的镜头相当于一个   透镜，通过镜头所成的像是   （选填“实像”或“虚像”）．16. （甘肃省定西市2022-2023学年八年级（上）期末考试物理试题）小明长期用手机玩游戏，导致视力急剧下降。经医生检查，小明的晶状体变厚，使来自远处的光线会聚在视网膜的前面，小明应该戴由                            制成的眼镜来矫正视力。人眼的成像原理与                            （选填“照相机”或“投影仪”）的成像原理相同。三、作图题（本大题共2小题）17. （甘肃省兰州市教育局2022-2023学年八年级（上）期末考试物理试题）如图所示，完成图中光路。18. （甘肃省兰州市教育局2022-2023学年八年级（上）期末考试物理试题）请画出图中入射光线经凸透镜后的折射光线。四、实验题（本大题共2小题）19. （甘肃省酒泉市2022-2023学年八年级（上）期末考试物理试题）在探究“凸透镜成像规律”的实验中，小勇同学进行了如下实验：（1）如图甲所示操作，测得本实验所用凸透镜的焦距为    cm，实验时，首先调节烛焰、凸透镜和光屏的高度，使它们的中心大致在    ，使像成在光屏    ；（2）接着小勇调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、    （填“放大”“ 缩小”或“等大”）的清晰实像，生活中的    （填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。若撤去光屏，小勇可以在图中凸透镜的    （填“左边”或“右边”）适当位置去观察该像；（3）始终保持图乙中凸透镜的位置不变，适当向左移动蜡烛时，应该向    （填“左”或“右”）移动光屏，才能再次得到清晰的像；小勇又向右移动蜡烛至 43cm 刻度处，移动光屏，发现屏上    （填“能”或“不能”）得到清晰的像；（4）用不透明物体挡住透镜中心部分，像会    （填“完整”或“不完整”），且变    （填“亮”或“暗”）。蜡烛燃烧一段时间后，光屏上的像将向    （填“下”或“上”）移动。20. （甘肃省兰州市教育局2022-2023学年八年级（上）期末考试物理试题）某学习小组“探究凸透镜成像的规律"，进行了如下操作：(1)安装并调节烛焰透镜、光屏，使它们三者中心大致在      ；(2)通过探究，记录并绘制了物距u与像距v之间的关系图像，如图甲所示，则该凸透镜的焦距是         cm；(3)当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、      的实像，生活中的      (选填"照相机”“投影仪“、“放大镜")就是利用这样的成像原理工作的；(4)若将透镜的上半部分用不适明的纸板挡住，则光屏上      (选填"能”或“不能”)成完整的像；(5)在图乙中，小明借来物理老师的眼镜将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明老师戴的是      (选填“近视”或“远视")眼镜。
答案1. 【正确答案】A【详解】A．树荫下的圆形光斑是小孔成像现象，成的是实像，符合题意；B．筷子好像在水面处折了，是由于光的折射形成的虚像，不符合题意；C．镜子中的像属于平面镜成像，成的是虚像，不符合题意；D．利用潜望镜观察敌人，属于平面镜成像，成的是虚像，不符合题意。故选A。2. 【正确答案】D【详解】放映幻灯时，要想使屏幕上出现放大的上，幻灯片的插法应该上下左右都互换，因此D的放置方法正确。故选D。3. 【正确答案】A【详解】由图可以看出发光点S发现的光通过甲透镜后变的发散，通过乙透镜以后变得会聚，所以甲是凹透镜，乙是凸透镜。故选A。4. 【正确答案】A【详解】把一物体放在凸透镜前，在凸透镜另一侧12cm处得到缩小的像，即此时的像处于1倍焦距和2倍焦距之间，即f可得出，此时6cm所以凸透镜的焦距可能是四个选项中的10cm。故A符合题意；BCD不符合题意。故选A。5. 【正确答案】B【详解】由图知道，像呈在视网膜的前方，所以该模型是近视眼，由于近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，所以应佩戴发散透镜，使光线推迟会聚，故B正确．6. 【正确答案】D【详解】A．人脸不会发光，故人脸不是光源，故A不符合题意；BCD．摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，“刷脸”时，人脸应位于摄像头两倍焦距之外，故BC不符合题意，D符合题意。故选D。7. 【正确答案】A【详解】人的眼睛就像一架神奇的照相机，晶状体和角膜共同作用相当于一个凸透镜，眼球后部的视网膜相当于光屏．眼睛的视网膜上成的是一个倒立 、 缩小的实像．近视眼像成在视网膜的前方，可以戴凹透镜来矫正．故选A．8. 【正确答案】D【详解】试题分析：根据题意，知凸透镜的焦距是8cm，即f=8cm；将点燃的蜡烛放在离凸透镜12cm处，物距u=12cm；满足f＜u＜2f,此时所成的像的特点是：倒立放大的实像．考点：凸透镜成像规律点评：解决本题的关键是熟知凸透镜成像的规律：u＞2f，f＜v＜2f，成倒立缩小的实像；u=2f，v=2f成倒立等大的实像；f＜u＜2f，v＞2f，成倒立放大的实像．9. 【正确答案】B【详解】A. 手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，说法正确，但不符合题意；B. 摄影是利用凸透镜成倒立、缩小、实像，是光的折射形成的，说法错误，符合题意．C. 电影是利用凸透镜成倒立、放大实像，说法正确，但不符合题意；D. 倒影是平面镜成像，平静的水当于平面镜，平面镜成的像与物关于水面对称，光的反射形成的，说法正确，但不符合题意；故选B.10. 【正确答案】B【分析】（1）能发光的物体称为光源。（2）手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的。凸透镜成实像时，物近像远像变大的特点。【详解】解：、二维码本身不发光，不是光源，故错误；、手机的摄像头相当于一个凸透镜，是利用物体在2倍焦距以外时，凸透镜成倒立、缩小的实像的原理工作的，所以，扫码时二维码要位于摄像头的2倍焦距以外，故正确，错误；、若手机远离二维码，物距变大，像距变小，像会变小，故错误。故选：B。11. 【正确答案】凹；发散；【详解】近视眼的晶状体太厚，折光本领太强，矫正时应佩戴对光具有发散作用的凹透镜。故近视眼镜的镜片是凹透镜，对光有发散作用。12. 【正确答案】放大；放大镜；【详解】[1][2]水滴的中间比边缘厚，水滴是水凸透镜，是放大镜，字在水凸透镜的一倍焦距以内，透过水滴看到正立的放大的虚像。13. 【正确答案】凸；倒立；缩小；实；近；远    【详解】[1]照相机的镜头相当于一个凸透镜。[2][3][4]根据照相机成像原理，物距大于2倍焦距成倒立、缩小的实像。[5][6]根据凸透镜成像的规律，物近像远像变大，为了使底片上的像大一些，应将照相机与被拍摄的物体的距离调近些，同时将镜头到底片的距离调远些。14. 【正确答案】8；虚；反射；【详解】倒影属于平面镜成像，平面镜所成的像是虚像，像与物体关于镜面是对称的，当小鸟距水面4m时，像距水面也是4m，所以像与小鸟的距离为8m，平面成像是由于光的反射造成的。15. 【正确答案】凸；实像；【详解】摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像．16. 【正确答案】凹透镜；照相机；【详解】小明的晶状体变厚，使来自远处的光线会聚在视网膜的前面，晶状体折射能力变强，故是近视眼，需要戴凹透镜来矫正。人眼与照相机的成像原理相同，都是物距在二倍焦距之外，成倒立缩小的实像。17. 【正确答案】【详解】经过凹透镜光心的入射光线传播方向不变；射向凹透镜另一侧虚焦点的入射光线，经凹透镜折射后平行于主光轴，如答图所示。18. 【正确答案】【详解】平行于主光轴的光线经凸透镜折射后过焦点，通过光心的光线传播方向不变，如下图所示： 19. 【正确答案】10.0；同一高度；正中央；缩小；照相机；右边；左；不能；完整；暗；上；【详解】（1）由图知，光斑即焦点处，所以焦距f=60.0cm-50.0cm=10.0cm实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。（2）由图乙可知，物距为50.0cm-25.0cm=25.0cm＞2f凸透镜能成倒立缩小的实像，照相机是根据这个原理制成的。实像可以用眼睛观察，若撤去光屏，可以在凸透镜的右边适当位置透过凸透镜去观察该像。（3）保持图乙中凸透镜的位置不变，当向左移动蜡烛时，物距变大，像距应减小，故应该向左移动光屏，才能再次得到清晰的像。小勇又向右移动蜡烛至43cm刻度处，此时物距为7cm，小于焦距，成正立、放大的虚像，虚像不能呈在光屏上。（4）用不透明物体遮住凸透镜的一部分，凸透镜的其他部分仍能透过光线，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像仍然是完整的，只是像的亮度变暗。随着蜡烛燃烧而变短，根据过光心不改变方向，像会向上移动，像成在了光屏的上方。20. 【正确答案】（1）同一高度；（2）5；（3）缩小；照相机；（4）能；（5）近视；【详解】(1)为了使凸透镜成像到光屏中央，安装器材时，调节烛焰、透镜、光屏，使它们三者中心大致在同一高度。(2)凸透镜成像的规律中，当物距等于两倍焦距时，像距也等于两倍焦距，此时成倒立、等大的实像，结合甲图，当物距为10cm时，像距也为10cm，则焦距为5cm。(3)当蜡烛放在如图乙所示位置时，物距在两倍焦距以外，凸透镜成倒立、缩小的实像，与这一工作原理相符的是照相机。(4)凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的上半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过下半部分凸透镜而会聚成像，因此，像与原来相同。(5)物理老师的眼镜将其放在蜡烛和凸透镜之间，右移动光屏，光屏上的像变清晰，说明了物理老师的眼镜具有发散光的作用，因此是凹透镜，近视眼镜就是凹透镜。
