人教版中考物理二轮复习专题专练——电动机与发电机的辨析（13）附答案

这是一份人教版中考物理二轮复习专题专练——电动机与发电机的辨析（13）附答案，共16页。试卷主要包含了单选题，多选题，填空题，实验探究题等内容，欢迎下载使用。

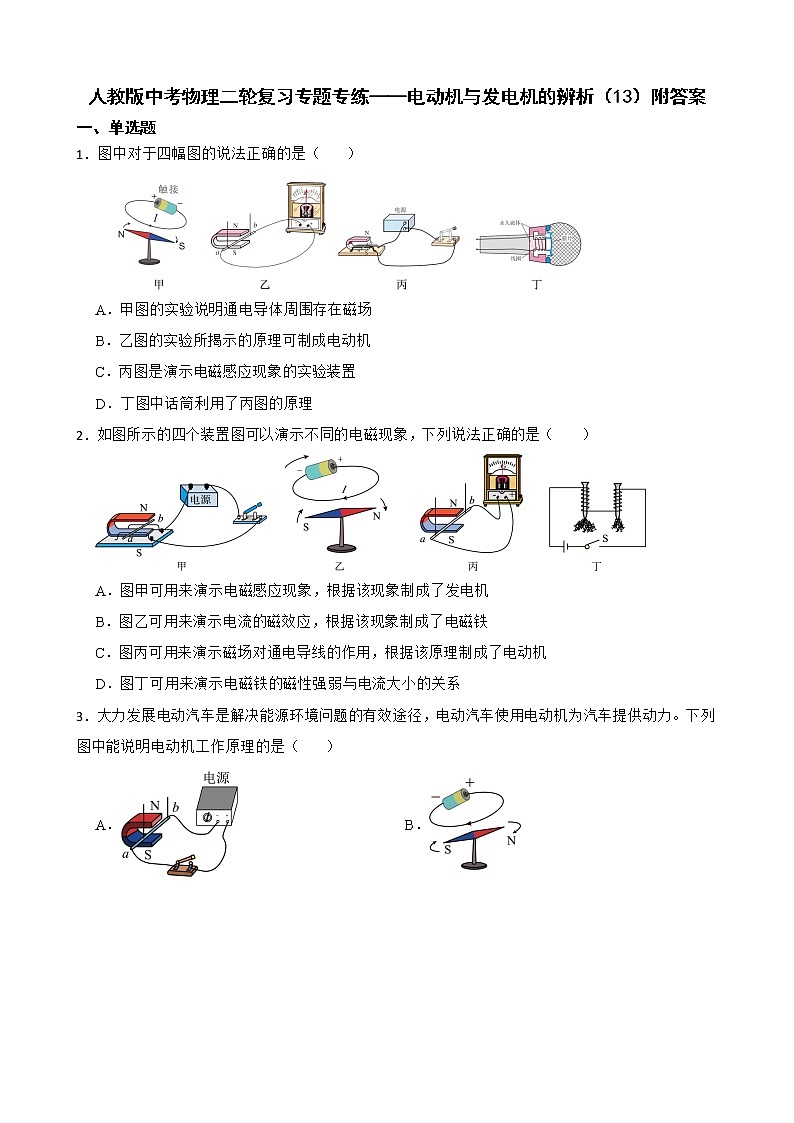

人教版中考物理二轮复习专题专练——电动机与发电机的辨析（13）附答案一、单选题1．图中对于四幅图的说法正确的是（　　）  A．甲图的实验说明通电导体周围存在磁场B．乙图的实验所揭示的原理可制成电动机C．丙图是演示电磁感应现象的实验装置D．丁图中话筒利用了丙图的原理2．如图所示的四个装置图可以演示不同的电磁现象，下列说法正确的是（　　）  A．图甲可用来演示电磁感应现象，根据该现象制成了发电机B．图乙可用来演示电流的磁效应，根据该现象制成了电磁铁C．图丙可用来演示磁场对通电导线的作用，根据该原理制成了电动机D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系3．大力发展电动汽车是解决能源环境问题的有效途径，电动汽车使用电动机为汽车提供动力。下列图中能说明电动机工作原理的是（　　）  A． B．C． D．4．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭，如图所示。小张查资料得知，学校的饭卡内部没有电池，由一组线圈与一个信息芯片相连，当饭卡在卡机上刷过时，线圈给芯片供电。下列说法正确的是（　　）  A．刷卡过程中，发生了电磁感应现象B．线圈工作过程中电流很大C．线圈就是一个电磁铁D．刷卡过程中，电能转化为机械能5．手机无线充电方便了人们的生活，如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。下列四幅图中和受电线圈工作原理相同的是（　　）  A． B．C． D．6．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭了。小张找来了一张废弃的饭卡，打开后发现了一个由漆包线绕制的线圈和一个小芯片。小张查资料得知，把这种饭卡在卡机上刷一下，线圈中就会产生变化的电流。下列选项中能够说明这个原理的是（　　）  A． B．C． D．7．祝融号火星车成功着陆火星后，将利用携带的磁强计探测火星磁场情况，有一类磁强计是利用通电线圈与被测磁场之间的相互作用使线圈偏转的原理，以下实验能说明这一工作原理的是（　　）  A． B．C． D．8．我国的第三艘航母“福建舰”采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（　　）  A． B．C． D．9．如图所示是某款智能手表，可续航两周，其内置线圈，当它贴近充电底座附近时，手表实现无线充电。以如图片与手表充电过程工作原理相同的（　　）A． B．C． D．10．交流电电流方向每隔一定时间改变一次。小刚将一个灯泡接在某交流电路上，闭合开关用一蹄形磁铁去靠近灯泡，他发现发光的灯丝来回振动，图中与此现象原理相同的是（　　）A． B．C． D．11．下图所示是一种环保型手电筒，使用时将它来回摇晃，让磁体在线圈中往复运动，就能使灯泡发光。选项四幅图中与这种手电筒的工作原理相同的是（　　）动圈式话筒动圈式扬声器电动机电铃ABCDA．A B．B C．C D．D12．已经开通的济南地铁二号线是山东省首条无人驾驶轨道交通线路。列车进站前会关闭电源，列车由于具有惯性继续向前运行的过程中，车上电动机的线圈随车轮一起转动并产生电流，同时储存电能。下列装置与上述现象原理相同的是（　　）A．电磁起重机 B．扬声器 C．电动机 D．发电机13．如图所示是生活中常见的刷卡机，当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流便可读出磁条上的信息。下列选项中与刷卡机读信息原理相同的是（　　）A． B．C． D．14．我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能进行回收。以下与其工作原理相同的是（　　）A． B．C． D．15．下列四幅图中，能说明洗衣机工作原理的是（　　）A． B．C． D．16．利用“磁生电”来工作的是（　　）A．电饭锅 B．动圈式话简C．电磁起重机 D．扬声器二、多选题17．如图是关于电磁现象的实验，下列说法正确的是（　　）  A．图甲是研究发电机工作原理的实验装置B．图乙是探究电磁感应现象的实验装置C．图丙中的实验说明通电导体周围存在磁场D．图丁是探究电磁铁磁性强弱的实验装置三、填空题18．如图所示，将较长软电线的两端与灵敏电流计的两接线柱连接起来，两位同学手持电线像摇跳绳一样在空中摇动电线，使电线切割地磁场的磁感线。若灵敏电流计的指针发生偏转，则可以断定两同学站立在地面上的　     　（选填“东西”或“南北”）方向，这个实验的原理是　         　。19．小亮同学在学习了“电和磁”的知识后，设计了如图所示的实验装置，闭合开关S后电动机甲开始转动，同时用皮带带动乙转动，小灯泡发光。在此过程中，将机械能转化为电能的实验装置是　     　（填“甲”或“乙”），此装置的工作原理是　             　。如果要使甲的转动方向与原来相反，则应采取的措施是　                   　。四、实验探究题20．小雪设计了以下探究实验，请回答下列问题。（1）图甲中，闭合开关，给铜棒ab通电，ab向右运动，表明ab在磁场中受到 　     　的作用；（2）图甲中，磁场方向不变，对调电源正负极，连接电路，闭合开关，发现铜棒ab向左运动，这表明 　                                         　；（3）图乙中，当开关闭合，导体棒AB向右运动时，电流表指针 　         　；（4）通过图乙实验可得：闭合电路的部分导体在磁场中做 　           　运动，导体中会产生感应电流；（5）请列举一个利用乙图实验结论的生活实例 　     　。
答案解析部分1．【答案】A【解析】【解答】A．甲实验通电导体周围的小磁针发生偏转，说明通电导体周围存在磁场，是电流的磁效应，A符合题意；B．乙图是电磁感应实验，导体做切割磁感线运动且电路是闭合的，电路中才会产生感应电流，是发电机的原理，B不符合题意；C．丙图是通电导体在磁场中受力运动，这个过程中电能转化为机械能，是电动机的原理，C不符合题意；D．图丁是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，是根据电磁感应原理工作的，与丙图的原理不同，D不符合题意。故答案为：A。
【分析】通电导体周围有磁场；闭合电路的部分导体切割磁感线时产生电流，是发电机的工作原理；磁场对电流的作用，是电动机的工作原理。2．【答案】B【解析】【解答】A．图甲演示的是磁场对通电导线的作用，根据该原理制成了电动机。A不符合题意；B．通电导线周围存在磁场，图乙演示的是电流的磁效应，根据该现象制成了电磁铁。B符合题意；C．图丙演示的是电磁感应现象，根据该现象制成了发电机。C不符合题意；D．两个电磁铁之间是串联，电流处处相等。图丁演示电磁铁的磁性强弱与匝数多少的关系。D不符合题意。故答案为：B。
【分析】电动机是根据磁场对通电导线的作用；电磁铁的原理是电流的磁效应；发电机原理是电磁感应现象；图丁演示电磁铁的磁性强弱与匝数多少的关系。3．【答案】A【解析】【解答】电动机是利用通电线圈在磁场中受力转动的原理制成的。A．该图表示通电导体在磁场中会受到力的作用，与电动机原理一样，A符合题意；B．该图表示通电导体周围存在磁场，B不符合题意；C．该图表示闭合电路的部分导体在磁场中做切割磁感线运动时就会在电路中产生电流，这个现象叫电磁感应现象。利用该原理可以制成发电机，C不符合题意；D．该图表示电磁铁是利用电流的磁效应来工作的，D不符合题意。故答案为：A。
【分析】电动机的工作原理是磁场对电流的作用，图像中有磁场、电源。4．【答案】A【解析】【解答】A．刷卡过程中，线圈给芯片供电，产生了电能，是发生了电磁感应现象，A符合题意；B．线圈给芯片供电，发生了电磁感应现象，产生的电流较小，B不符合题意；C．电磁铁的工作原理是电流的磁效应，电磁铁本身有电流流过，而线圈开始是没有电流，C不符合题意；D．刷卡过程中，发生了电磁感应现象，是机械能转化为电能，D不符合题意。故答案为：A。
【分析】刷卡时，导体和切割了磁场中的磁感线，发生了电磁感应现象。5．【答案】A【解析】【解答】根据题意可知，受电线圈的工作原理是电磁感应现象；A．该图中，开关闭合后，导体在磁场中做切割磁感线运动时，会产生感应电流，会使电流计的指针发生偏转，这是电磁感应现象，A符合题意；B．由图可知，该装置中有电磁铁，利用的是电流的磁效应，B不符合题意；C．该图中通电导体在磁场中受力而运动，是电动机的工作原理图，C不符合题意；D．该图是奥斯特实验，说明电流的周围存在磁场，D不符合题意。故答案为：A。
【分析】受电线圈的工作原理是电磁感应现象。6．【答案】C【解析】【解答】卡机读出饭卡的信息的原理是电磁感应现象；A．如图反映通电导体周围存在着磁场，A项不符合题意；B．如图电路中有电源，说明通电导体在磁场中受力运动，B项不符合题意；C．如图电路中没有电源，是发电机的工作原理图，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，C项符合题意；D．如图电路中有电源，是电动机的工作原理图，说明通电线圈在磁场中受力转动，D项不符合题意。故答案为：C。
【分析】卡机读出饭卡的信息的原理是电磁感应现象。7．【答案】C【解析】【解答】磁强计是利用通电线圈与被测磁场之间的相互作用使线圈偏转，其原理是通电线圈在磁场中受力转动；A．该装置是电流的磁效应，A不符合题意；B．该装置是探究影响电磁铁磁性大小的因素，B不符合题意；C．该装置中通电导体在磁场中受力运动，C符合题意；D．该装置是电磁感应现象，D不符合题意。故答案为：C。
【分析】通电导体在磁场中受力的作用，实验器材中有磁场和电源。8．【答案】D【解析】【解答】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同。A．A图是奥斯特实验，说明电流周围存在磁场，A不符合题意；B．B图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，B不符合题意；C．C图是通电导线的周围存在着磁场，探究通电螺线管外部的磁场分布，这是电流的磁效应，C不符合题意；D．D图中有电源，通电导体在磁场中会受力而运动，是电动机的原理图，D符合题意。故答案为：D。
【分析】电磁弹射器将电能转化为机械能，是磁场对电流的作用的应用。9．【答案】D【解析】【解答】从题意中知道，手表中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的；A．该图是奥斯特实验，奥斯特实验说明电流的周围存在磁场，即电流的磁效应，A不符合题意；B．通电螺线管的周围存在磁场，是电流的磁效应，B不符合题意；C．该图是电动机的原理，电动机是利用通电线圈在磁场中受力运动的原理工作的，C不符合题意；D．该图是发电机的原理图，发电机是利用闭合电路的部分导体做切割磁感线运动能够产生感应电流，是电磁电磁感应原理工作的，D符合题意。故答案为：D。
【分析】将机械能转化为电能，是电磁感应现象。10．【答案】D【解析】【解答】A．该装置是奥斯特实验装置，表明通电导线周围有磁场，A不符合题意；B．该装置是研究电磁铁磁性强弱的实验装置，利用的是电流的磁效应，B 不符合题意；C．如图是探究电磁感应现象的装置，当导体做切割磁感线运动时会有感应电流产生，C不符合题意；D．如图电路，当闭合开关时，导体棒中有电流流过，在磁场中受到力的作用而运动，D符合题意。故答案为：D。
【分析】磁场对电流有力的作用，将电能转化为机械能。11．【答案】A【解析】【解答】摇晃手电筒时，磁体在线圈中运动切割磁感线产生感应电流，是利用电磁感应原理工作的。A．动圈式话筒工作的前提是运动(切割磁感线)，结果是产生了电流，利用了电磁感应现象，A符合题意； B．动圈式扬声器工作的前提是通电，结果是产生了运动，利用通电导体在磁场中受力的原理，B不符合题意；C．电动机利用通电导体在磁场中受力的原理，C不符合题意；D．电铃的主要设备是电磁铁，它是利用电流的磁效应制成的，D不符合题意。故答案为：A。
【分析】闭合电路的部分导体切割磁感线时，产生电流，是电磁感应现象，将机械能转化为电能。12．【答案】D【解析】【解答】高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动， 产生感应电流，这是电磁感应现象。A．电磁起重机是利用电流的磁效应，通过控制电流的有无，从而控制起重机的磁性有无的，这是电磁铁的应用，A不符合题意；B．扬声器是根据通电导体在磁场中会受到力的作用的原理制成的，B不符合题意；C．电动机的工作原理是通电导体在磁场中受力运动，C不符合题意；D．发电机的工作原理是导体在磁场中做切割磁感线运动，从而产生感应电流，这是电磁感应现象，D符合题意。故答案为：D。
【分析】导体做切割磁感线运动产生感应电流的过程是电磁感应现象；发电机工作原理是电磁感应现象。13．【答案】D【解析】【解答】刷卡机读出信息原理就是电磁感应现象。A．如图反映的是，电流周围存在着磁场，是电流的磁效应，A不符合题意；B．如图电路，当闭合开关时，导体棒中有电流流过，在磁场中受到力的作用而运动，B不符合题意；C．当螺线管通电时，在周围产生磁场，这是电流的磁效应，C不符合题意；D．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象。D符合题意。故答案为：D。
【分析】导体切割磁感线时，产生感应电流，是电磁感应现象。14．【答案】C【解析】【解答】A．图中装置是探究影响电磁铁磁性大小因素的实验，A不符合题意；B．图中的装置是探究通电导体在磁场中受力运动的实验，是将电能转化为机械能，为电动机的原理，B不符合题意；C．图中导体在磁场中切割磁感线就能在电路中产生感应电流，是电磁感应现象，C符合题意；D．图中的实验为奥斯特实验，是探究电流的磁效应，D不符合题意。故答案为：C。
【分析】发电机可以把机械能转化为电能，工作原理是电磁感应，实验中没有电源。15．【答案】C【解析】【解答】洗衣机是靠电动机带动工作的，电动机的工作原理是通电导体在磁场中受力的作用而转动。A．图中导体做切割磁感线的运动时，感应电表发生偏转，表明电路中有电流产生，属于电磁感应现象，A不符合题意；B．图中当有电流通过导线时，小磁针发生偏转，表明通电导体周围存在磁场，是电流的磁效应，B不符合题意；C．图中表示的是通电导体在磁场中受力的作用，与洗衣机的工作原理相同，C符合题意；D．图中表示的是电铃的工作原理是电流磁效应，D不符合题意。故答案为：C。
【分析】电动机的工作原理是磁场对电流的作用，实验中有电源和磁场。16．【答案】B【解析】【解答】A．电饭锅是利用电流的热效应工作的，A不符合题意；B．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这是电磁感应现象。动圈式话简线圈随声音的振动在磁场中做切割磁感运动时产生感应电流，将声信号转化为电信号，工作原理是电磁感应现象，B符合题意；C．电磁起重机是利用电流的磁效应工作的，C不符合题意；D．扬声器是利用通电导体受到磁场力的作用工作的，D不符合题意。故答案为：B。
【分析】磁生电是发电机的工作，原理是电磁感应现象，动圈式话筒利用了电磁感应原理。17．【答案】B,C【解析】【解答】A．图甲通电线圈在磁场中受到力的作用发生旋转，是电动机的实验装置，A不符合题意；B．图乙是导体在磁场总做切割磁感线产生感应电流现象，是探究电磁感应现象的实验装置，B符合题意；C．图丙中小磁针在通电导线下发生偏转，实验说明通电导体周围存在磁场，C符合题意；D．图丁是探究通电导线在磁场中受到力的作用，D不符合题意。故答案为：BC。
【分析】通电线圈在磁场中受到力的作用发生旋转，是电动机的实验装置；导体在磁场总做切割磁感线产生感应电流现象，是探究电磁感应现象的实验装置；小磁针在通电导线下发生偏转，实验说明通电导体周围存在磁场；探究通电导线在磁场中受到力的作用。18．【答案】东西；电磁感应【解析】【解答】由于地球是一个巨大的磁体，地理的南极是地磁的北极，地理的北极是地磁的南极，所以在地球周围存在着磁场，所以两同学手持电线分别站在地面上的东西方向，像摇动跳绳一样在空中不停地摇动电线，此时相当于做切割磁感线运动，故会产生感应电流，即电磁感应现象。
【分析】在地球周围存在着磁场，像摇动跳绳一样在空中不停地摇动电线，此时相当于做切割磁感线运动，故会产生感应电流，即电磁感应现象。19．【答案】乙；电磁感应现象；将电池组正负极对调【解析】【解答】闭合开关S后，电源与甲电动机接通，电流通过甲电动机的线圈，线圈在磁场中受力而转动，将电能转化为机械能；甲电动机带动乙电动机一起转动，乙电动机内部的线圈在磁场中切割磁感线，产生感应电流，小灯泡发光，此时乙电动机相当于发电机，将机械能转化为电能，其工作原理是电磁感应现象。通电导体在磁场中的受力方向与电流的方向和磁场的方向有关，如果将电池组正负极对调，电流方向改变，磁场方向不变，则甲电动机转动方向改变。
【分析】电源与甲电动机接通，电流通过甲电动机的线圈，线圈在磁场中受力而转动，将电能转化为机械能；线圈在磁场中切割磁感线，产生感应电流，相当于发电机，将机械能转化为电能，其工作原理是电磁感应现象；通电导体在磁场中的受力方向与电流的方向和磁场的方向有关。20．【答案】（1）力（2）通电导体在磁场中受力的方向与电流方向有关（3）发生偏转（4）切割磁感线（5）发电机【解析】【解答】（1）力是改变物体运动状态的原因，闭合开关，给铜棒ab通电，通过ab有电流，发现铜棒ab向右运动，这表明铜棒ab在磁场中受到力的作用。（2）保持磁场方向不变，将电源正负极对调后接入电路，闭合开关，电路中的电流的方向发生了变化，发现铜棒ab向左运动，这表明通电导体在磁场中受力的方向与电流方向有关。（3）图乙中，当开关闭合，导体棒AB向右运动时，导体在磁场中做切割磁感线运动，电路中就产生感应电流，电流表指针发生偏转，这种现象叫电磁感应。（4）图乙中产生了感应电流，通过图乙实验可得：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。（5）图乙中，机械能转化为电能，利用乙图实验结论的生活实例为发电机。【分析】（1）力是改变物体运动状态的原因；（2）通电导体在磁场中受力的方向与电流方向有关；
（3）导体在磁场中做切割磁感线运动，电路中就产生感应电流，电流表指针发生偏转，这种现象叫电磁感应；
（4）闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；
（5）机械能转化为电能，利用乙图实验结论的生活实例为发电机。
