一、单选题

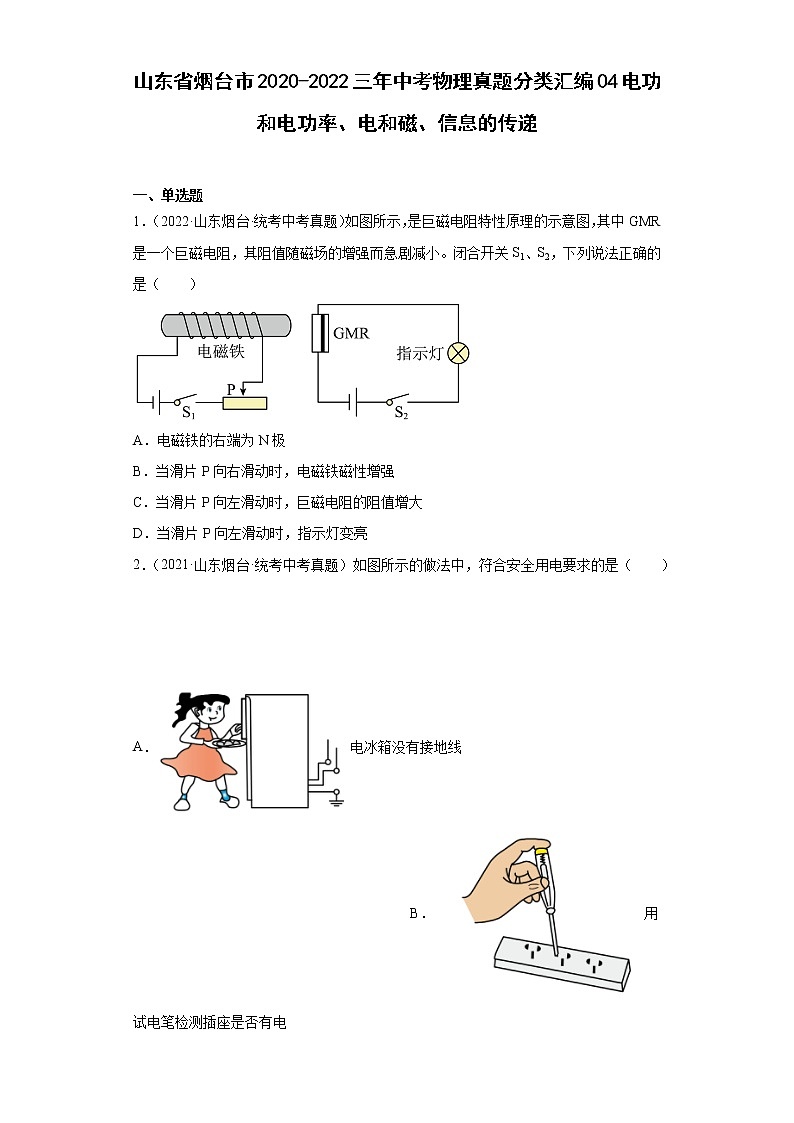

1．（2022·山东烟台·统考中考真题）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（　　）

A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮

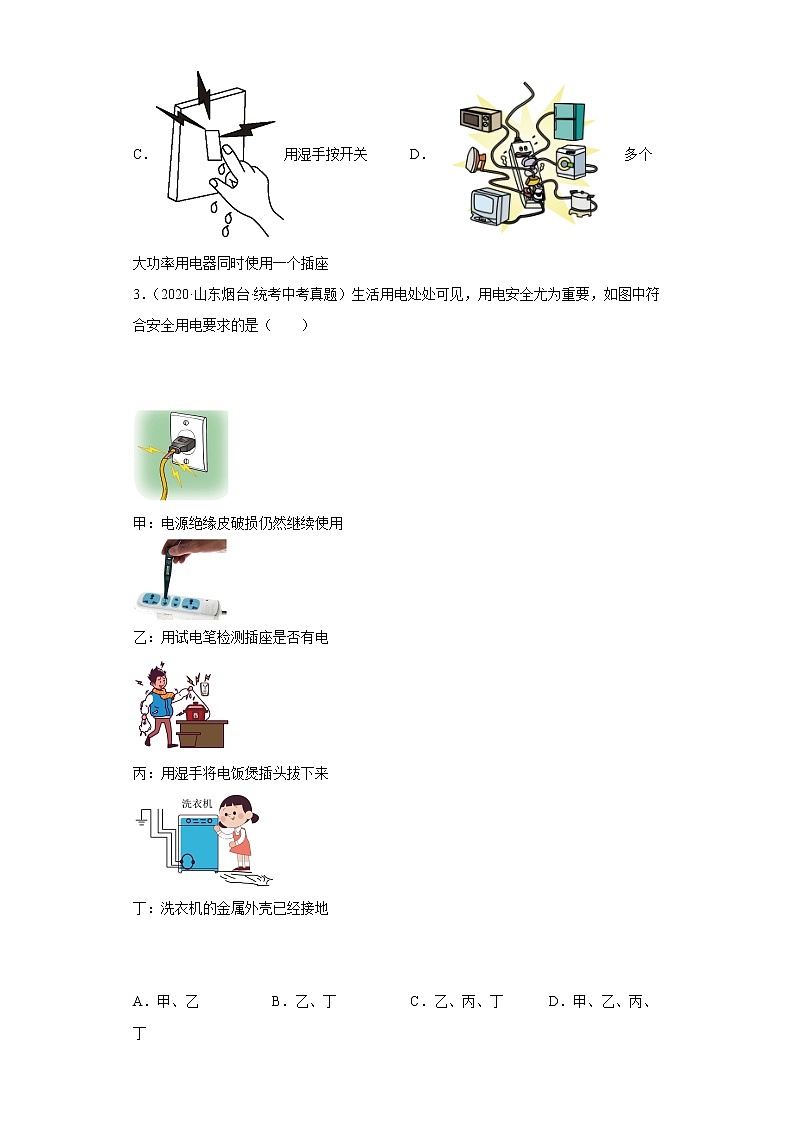

2．（2021·山东烟台·统考中考真题）如图所示的做法中，符合安全用电要求的是（　　）


A．电冰箱没有接地线 B．用试电笔检测插座是否有电
C．用湿手按开关 D．多个大功率用电器同时使用一个插座
3．（2020·山东烟台·统考中考真题）生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）



甲：电源绝缘皮破损仍然继续使用

乙：用试电笔检测插座是否有电

丙：用湿手将电饭煲插头拔下来

丁：洗衣机的金属外壳已经接地


A．甲、乙 B．乙、丁 C．乙、丙、丁 D．甲、乙、丙、丁
4．（2020·山东烟台·统考中考真题）如图甲所示，电源电压保持不变，电阻R2＝10Ω，闭合开关S，电压表V1、V2的指针偏转情况完全相同，如图乙所示。则下列说法正确的是（　　）

A．电流表A的示数为0.6A
B．电阻R1的阻值为10Ω
C．电阻R2的电功率为9W
D．10s内电阻R1产生的热量为36J
5．（2020·山东烟台·统考中考真题）下图所示的四幅图中能说明电动机工作原理的是：
A． B． C． D．
6．（2021·山东烟台·统考中考真题）选项图中所示的装置中与甲图工作原理相同的是（　　）

A．自发电手电筒 B．话筒
C．手摇式发电机 D．扬声器
7．（2021·山东烟台·统考中考真题）下列科学家与科学发现对应关系正确的是（　　）
A．亚里士多德——惯性定律
B．法拉第——电流周围存在磁场
C．沈括——地磁的两极和地理的两极不重合
D．奥斯特——电磁感应现象
8．（2021·山东烟台·统考中考真题）某兴趣小组设计了一种路灯自动控制装置，路灯的通断由光控开关控制，两路灯的额定电压为220V，R为保护电阻，S为光控开关，白天光控并关断开两路灯不发光，晚上光控开关闭合，两路灯正常发光。下列电路设计符合要求的是（　　）
A． B．
C． D．
9．（2022·山东烟台·统考中考真题）新能源电动汽车被越来越多的家庭所接受，其核心部件是电动机。下列能说明电动机工作原理的是（　　）
A． B． C． D．
10．（2022·山东烟台·统考中考真题）2022年4月16日，神舟十三号载人飞船完成既定任务，顺利返回地球。在空间站执行任务过程中，烟台籍宇航员王亚平为全国的同学们进行了两次精彩的太空授课，授课过程中信息的传递主要依靠（　　）

A．空气 B．超声波 C．次声波 D．电磁波

二、填空题
11．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，灯泡L标有“6V 6W”字样。闭合开关S1，灯泡L正常发光，此时灯泡L的电阻为______Ω；再闭合开关S2，前后两次电流表的示数之比为2:3，则电阻R的阻值为______Ω，电阻R在10s内产生的热量为______J。

12．（2022·山东烟台·统考中考真题）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。

13．（2021·山东烟台·统考中考真题）为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中___________保险丝的电阻大，当乙、丙两保险管通过相同的电流时，___________保险丝的热功率大，___________保险丝更容易熔断。（均选填“乙图”或“丙图”）。

14．（2021·山东烟台·统考中考真题）如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48，电流表量程为0～0.6A，小灯泡标有“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S1和S2都闭合时，调节滑动变阻器的滑片，使电路中的总功率最小且为6W，定值电阻R0的阻值为___________；当只闭合S时，电路中允许通过的最大电流为_________A，此时滑动变阻器接入电路的阻值为___________。

15．（2020·山东烟台·统考中考真题）如图所示是某家用电子式电能表的表盘，该电能表的标定电流是______A，表盘上显示已用电______kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为______kW•h。


三、实验题
16．（2021·山东烟台·统考中考真题）为了测量小灯泡的电功率及观察小灯泡的亮度变化情况，某小组选用了一只额定电压为3.8V的小灯泡，他们准备进行三次测量，加在小灯泡两端的电压分别为3.8V、4.5V和3V，连接的实物电路图如图所示。

电压表
示数（V）
电流表
示数（A）
小灯泡的
实际功率（W）
小灯泡的
发光情况
3.8
0.40

正常发光
4.5
0.42
1.89
校亮
3.0
0.38
1.14
较暗

（1）开始实验后，闭合开关，向左移动滑动变阻器的滑片时，发现小灯泡的亮度____________（选填“变亮”、“变暗”或“不变”），电流表的示数____________，电压表的示数____________（后两个空均选填“变大”、“变小”或“不变”）；
（2）小组成员根据观察到的现象检查发现有一根导线连接错误，请在错误的导线上画“×”，用笔画线代替导线画出正确的连线_______；
（3）正确连接电路后开始实验，实验所测数据如上表所示，则小灯泡的额定功率为____________W；
（4）根据上表的实验数据以及小灯泡的发光情况，你有什么发现_______?
17．（2020·山东烟台·统考中考真题）如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是______极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的______（选填“发电机”或“电动机”），若只将电源的正负极互换，则线圈转动方向会与原来的转动方向______（选填“相同”或“相反”）。


四、作图题
18．（2020·山东烟台·统考中考真题）地球周围存在着磁场，如图所示，图中实线部分为地磁场的磁感线分布情况，请在图中用箭头标出地磁场的磁感线方向。

19．（2022·山东烟台·统考中考真题）如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。请在图中标出磁极的名称以及小磁针的N极。


五、计算题
20．（2022·山东烟台·统考中考真题）如图甲所示为小明家的电饭锅，铭牌上附有中国能效标识，从铭牌上可知该电饭锅能效等级为三级，额定电压为220V，加热功率为1210W。电饭锅的简化电路图如图乙所示，有加热和保温两挡，由开关S调节，其中R1和R2均为发热电阻，且阻值不随着温度的变化而改变。求：
（1）小明想利用如图丙所示的电能表测量电饭锅的保温功率，他关闭家里的其它用电器，让电饭锅处于“保温”状态下正常工作，观察到电能表转盘在5min内转了22圈。则该电饭锅的保温功率为多少？
（2）电阻R1、R2的阻值分别为多少？
（3）小明上网查询了解，国家标准中规定电饭锅在该加热功率下正常工作时，三级能效的热效率值（电热转化效率）范围为81%≤η
