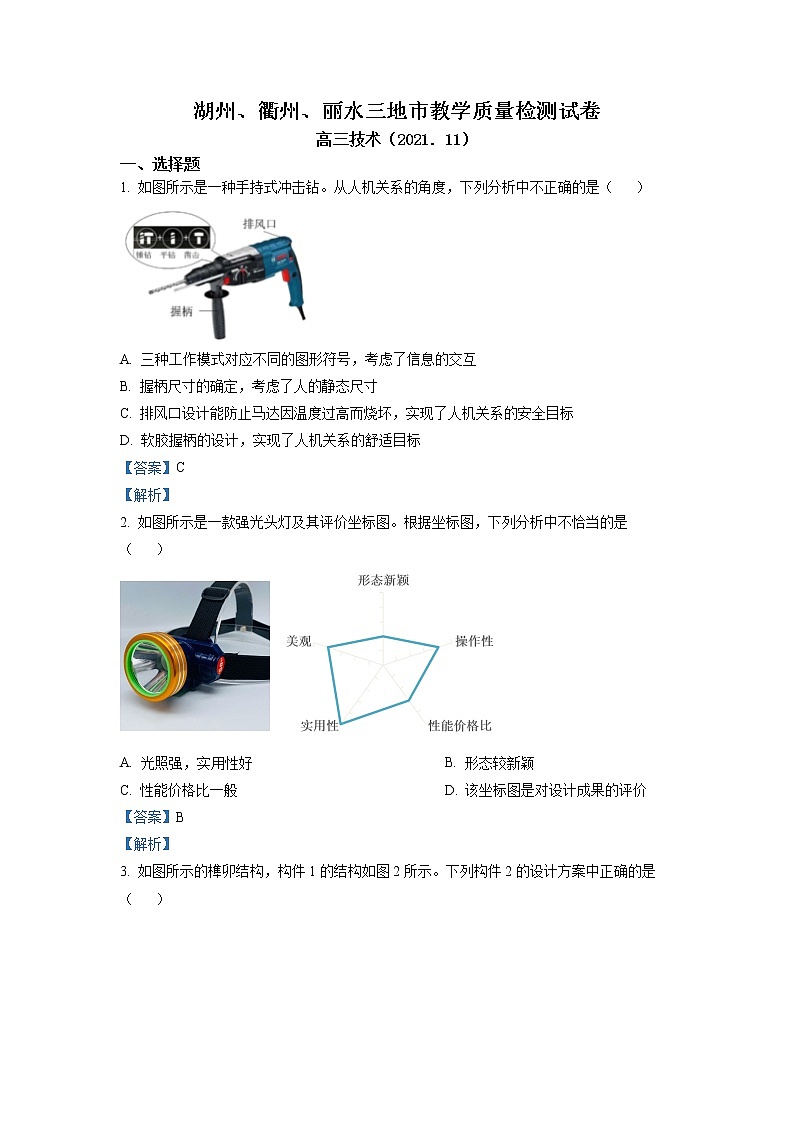

湖州、衢州、丽水三地市教学质量检测试卷

高三技术（2021．11）

一、选择题

1. 如图所示是一种手持式冲击钻。从人机关系的角度，下列分析中不正确的是（    ）

A. 三种工作模式对应不同的图形符号，考虑了信息的交互

B. 握柄尺寸的确定，考虑了人的静态尺寸

C. 排风口设计能防止马达因温度过高而烧坏，实现了人机关系的安全目标

D. 软胶握柄的设计，实现了人机关系的舒适目标

【答案】C

【解析】

2. 如图所示是一款强光头灯及其评价坐标图。根据坐标图，下列分析中不恰当的是（    ）

A. 光照强，实用性好 B. 形态较新颖

C. 性能价格比一般 D. 该坐标图是对设计成果的评价

【答案】B

【解析】

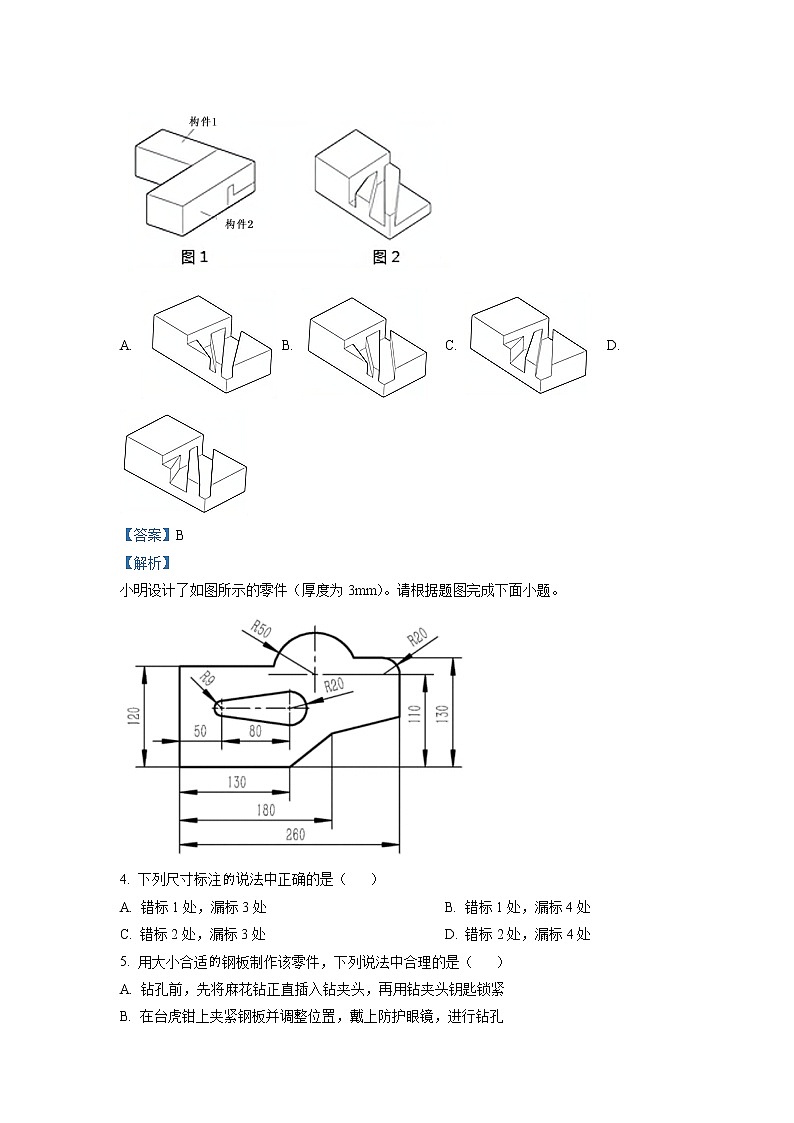

3. 如图所示的榫卯结构，构件1的结构如图2所示。下列构件2的设计方案中正确的是（    ）

A.  B.  C.  D.

【答案】B

【解析】

小明设计了如图所示的零件（厚度为3mm）。请根据题图完成下面小题。

4. 下列尺寸标注说法中正确的是（    ）

A. 错标1处，漏标3处 B. 错标1处，漏标4处

C. 错标2处，漏标3处 D. 错标2处，漏标4处

5. 用大小合适钢板制作该零件，下列说法中合理的是（    ）

A. 钻孔前，先将麻花钻正直插入钻夹头，再用钻夹头钥匙锁紧

B. 在台虎钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔

C. 锯割时不可以戴手套

D. 加工外轮廓需要用到圆锉

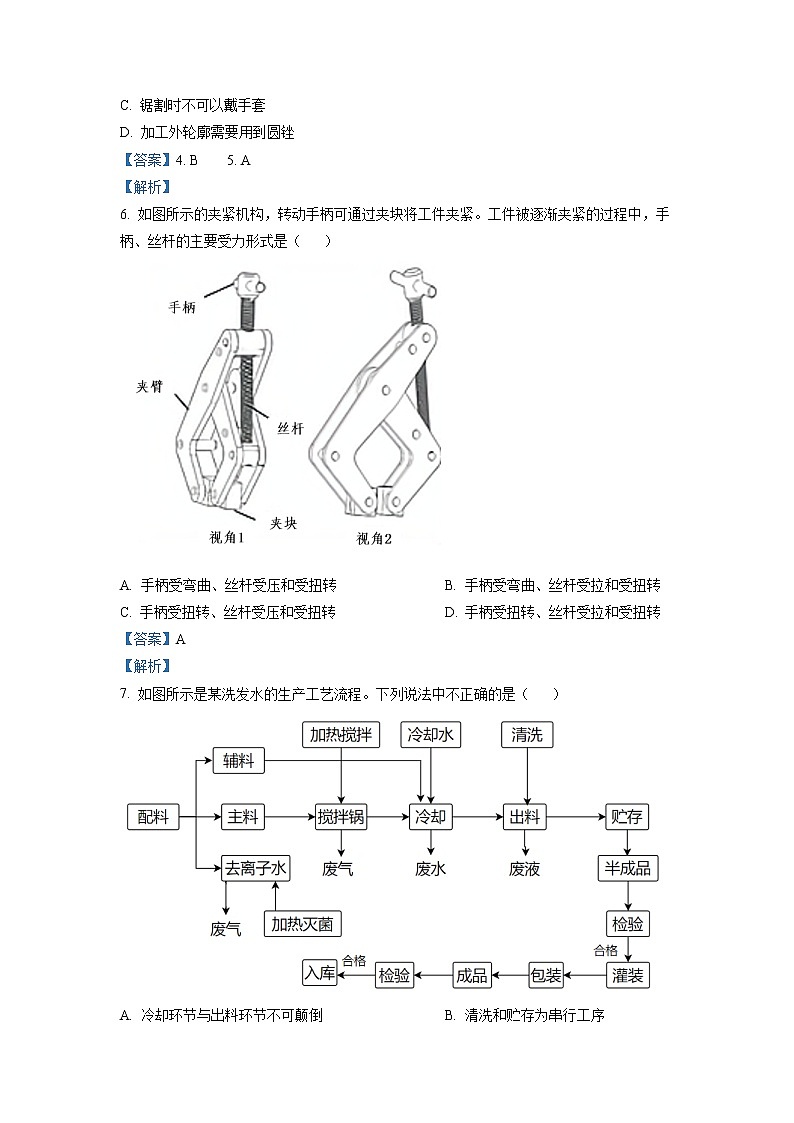

【答案】4. B    5. A

【解析】

6. 如图所示的夹紧机构，转动手柄可通过夹块将工件夹紧。工件被逐渐夹紧的过程中，手柄、丝杆的主要受力形式是（    ）

A. 手柄受弯曲、丝杆受压和受扭转 B. 手柄受弯曲、丝杆受拉和受扭转

C. 手柄受扭转、丝杆受压和受扭转 D. 手柄受扭转、丝杆受拉和受扭转

【答案】A

【解析】

7. 如图所示是某洗发水的生产工艺流程。下列说法中不正确的是（    ）

A. 冷却环节与出料环节不可颠倒 B. 清洗和贮存为串行工序

C. 两个检验环节的检验内容不同 D. 该工艺流程实现了废水、废液的循环利用

【答案】D

【解析】

如图所示是某注肥控制系统，该系统包含定量注肥控制子系统和过压保护控制子系统。定量注肥控制子系统的工作过程为：通过流量传感器获取系统实际排出的施肥量，与设定值进行比较来控制压力泵，从而精确控制施肥量。过压保护控制子系统的工作过程为：压力正常时，电磁阀处于关闭状态，当管道意外堵塞或注肥口关闭，管内压力增大超过安全值时，控制器控制继电器打开电磁间，使管道内的液态肥料部分回流。请根据示意图及描述完成下面小题。

8. 关于定量注肥控制子系统，下列分析中不正确的是（    ）

A. 可以精确控制施肥量，体现了系统的目的性

B. 流量传感器的灵敏度是该系统优化的影响因素

C. 过滤网使用一段时间后要进行更换，体现了系统的动态性

D. 设计该系统既要考虑显示器，又要考虑压力泵等，体现了系统分析的综合性原则

9. 以电磁阀为被控对象，下列关于过压保护控制子系统的分析中正确的是（    ）

A. 控制量为电磁阀的开闭 B. 该系统属于闭环控制系统

C. 管内的压力值是输入量 D. 该系统存在反馈

【答案】8. D    9. C

【解析】

10. 如图所示的面包板实验电路中没有用到的电子元器件是（    ）

A. 干簧管 B. 电位器 C. 三极管 D. 整流二极管

【答案】D

【解析】

11. 如图所示是小明设计的光控路灯实验电路。通电测试时发现红色发光二极管V3、V4发光，且a、b、c三点的电位分别为2.8V、3.7V、4.8V，则下列说法中不正确的是（    ）

A. 此时V2处于饱和状态

B. 逐渐调大Rp2的阻值，V1会进入饱和状态

C. 逐渐调大Rp1的阻值，a点电位降低，b、c点电位升高

D. 同时逐渐减小Rp1、Rp2的阻值，可能会导致V3烧毁

【答案】C

【解析】

12. 如图所示的表决电路，评委通过输入高电平，否则输入低电平。两评委都通过时，V1亮，V2不亮；两评委都不通过时，V1不亮，V2不亮；两评委意见不一致时，V1不亮，V2亮。V2亮，则需提交评委会仲裁。图中虚线框内选用的单个逻辑门是（    ）

A. 与门 B. 或门 C. 与非门 D. 或非门

【答案】C

【解析】

13. 如图所示的水塔水位控制电路。用干簧管检测上、下限水位（如图2所示），干簧管在磁性浮子靠近时导通。当水位降至下限时，V3发光（代表水泵抽水）；当水位升至上限时，V3不发光（代表水泵停止抽水）。按钮开关S按下时接通，松开后断开。比较器功能：V+>V-时输出高电平，V+<V-时输出低电平。下列分析中不正确的是（    ）

A. 干簧管1用于检测上限水位 B. 水位在图2所示位置时，V3发光情况不能确定

C. 水位在图2所示位置时，按下S后松开，V3发光 D. 水位在上限位置附近波动，可能是V2击穿

【答案】D

【解析】

二、非选择题

14. 如图所示为某药品灌装控制系统示意图。转盘在电机2的带动下间歇转动，当凹槽与导轨出口对齐时，拨杆将药瓶拨到转盘上的凹槽内。喷头上的传感器检测到下方有空瓶时，控制器控制喷头完成药品灌装。请根据示意图和描述，完成以下任务：

（1）从控制手段角度分析，该系统属于_________（在“A．自动控制：B．手动控制”中选择合适的选项，将序号填入“_________”处）；

（2）该药品灌装控制系统可减轻人的劳动强度，体现了技术具有_________的作用（在“A．保护人；B．解放入；C．发展人”中选择合适的选项，将序号填入“_________”处）；

（3）不属于该药品灌装控制系统干扰因素的是_________（在“A．供电电压波动；B．传感器灵敏度下降；C．药瓶数量变化”中选择合适的选项，将序号填入“_________”处）；

（4）为了防止金属拨杆生锈，以下措施中不合理的是_________（在“A．喷涂油漆；B．砂纸打磨；C．电镀”中选择合适的选项，将序号填入“_________”处）；

（5）加工转盘上的凹槽，合理的流程为：A→_________→_________→C（在“A．划线；B．锯割；C．锉削；D．钻孔；E．攻丝”中选择合适的选项，将序号填入“_________”处）。

【答案】    ①. A    ②. B    ③. C    ④. B    ⑤. D    ⑥. B

【解析】

15. 某学校举办航模作品展（如图1所示）。为提升展示效果，小明制作了如图2所示展台以实现两个航模的同步旋转展示。展台底座的中心位置已固定好电机，电机转轴与两个转动平台的转轴尺寸相同，如图3所示。请你帮助小明完成该展台的传动机构设计，要求如下：

A．电相同 时驱动两个转动平台旋转；

B．两个转动平台旋转方向一致；

C．结构简单，具有一定的强度；

D．材料自选。

请完成以下任务：

（1）设计该传动机构时，下列尺寸中可以不考虑的是_________（在“A．300；B．500；C．1200中选择合适的选项，将序号填入“_________”处）；

（2）画出传动机构的设计草图，必要时可用文字说明；___________

（3）设计草图上标注主要尺寸；________________

（4）依据设计的一般过程，完成方案筛选后，接下来要做的工作是_________（在“A．设计分析；B．制作模型；C．测试及优化；D．技术图样的绘制”中选择合适的选项，将序号填入“_________”处）；

（5）传动机构安装后进行以下技术试验，其中不合理的是_________（在“A．启动电机，观察两个转动平台能否同步旋转；B．电机运转时，观察航模是否会掉落；C．在展台上放置合适的重物，观察展台是否变形”中选择合适的选项，将序号填入“_________”处）。

【答案】    ①. A    ②. 见下图

多连杆型

各连杆尺寸在500和1200的联合限制以内——连杆在运动过程中不宜超出边界。

皮带、链条型

体现出两个距离为600的位置关系。

③齿轮组传动机构

体现出1200与各齿轮半径的关联，同时各齿轮不宜超出边界。    ③. 见下图

多连杆型

各连杆尺寸在500和1200的联合限制以内——连杆在运动过程中不宜超出边界。

皮带、链条型

体现出两个距离为600的位置关系。

③齿轮组传动机构

体现出1200与各齿轮半径的关联，同时各齿轮不宜超出边界。    ④. D    ⑤. C

【解析】

16. 请补全三视图中所缺的3条图线（超过3条图线倒扣分）。

【答案】见下图

【解析】

17. 小明设计了如图1所示的“出门带钥匙”提醒与玄关灯亮灭控制实验电路。图2是用发光二极管自制的显示屏，图3是显示屏、灯、红外光发射、接收模块的分布示意图。红外光束被遮挡时，对应接收模块的2脚由低电平跳变为高电平。出门经过“1”到达“2”时，显示屏发光，提醒带钥匙，人离开“2”一段时间后熄灭：进门显示屏不发光。当环境光暗，出门或进门到达“2”时灯点亮，人离开，灯延时熄灭。延时器输出端的高电平比输入端高电平的持续时间长n秒（足够长）。请完成以下任务：

（1）请用合适的逻辑门，补全虚线框1中的电路，实现显示提醒功能，要求电路简单；_____________

（2）请用2输入或非门设计虚线框2中的电路，实现玄关灯控制功能，要求电路简单；_______________

（3）小明重新设计了如图4所示的电路，其中555电路功能见表。

555功能表

对照图1、图4两个电路，希望环境光更暗时，灯才能点亮，下列分析中合理的是_________（在“A．图1调大Rp，图4调小Rp；B．图1调小Rp，图4调大Rp；C．均调大Rp；D．均调小Rp”中选择合适的选项，将序号填入“_________”处）；

（4）对照图1、图4两个电路，下列分析中不合理是_________（在“A．图1中J-2的作用是避免因灯光照到Rg产生干扰：B．图4因省去了J-2，灯光照到Rg会产生干扰；C．图4中R7改用33KΩ电阻，灯光照到Rg会产生干扰”中选择合适的选项，将序号填入“_________”处）。

【答案】    ①. 见下图

    ②. 见下图

    ③. C    ④. B

【解析】
