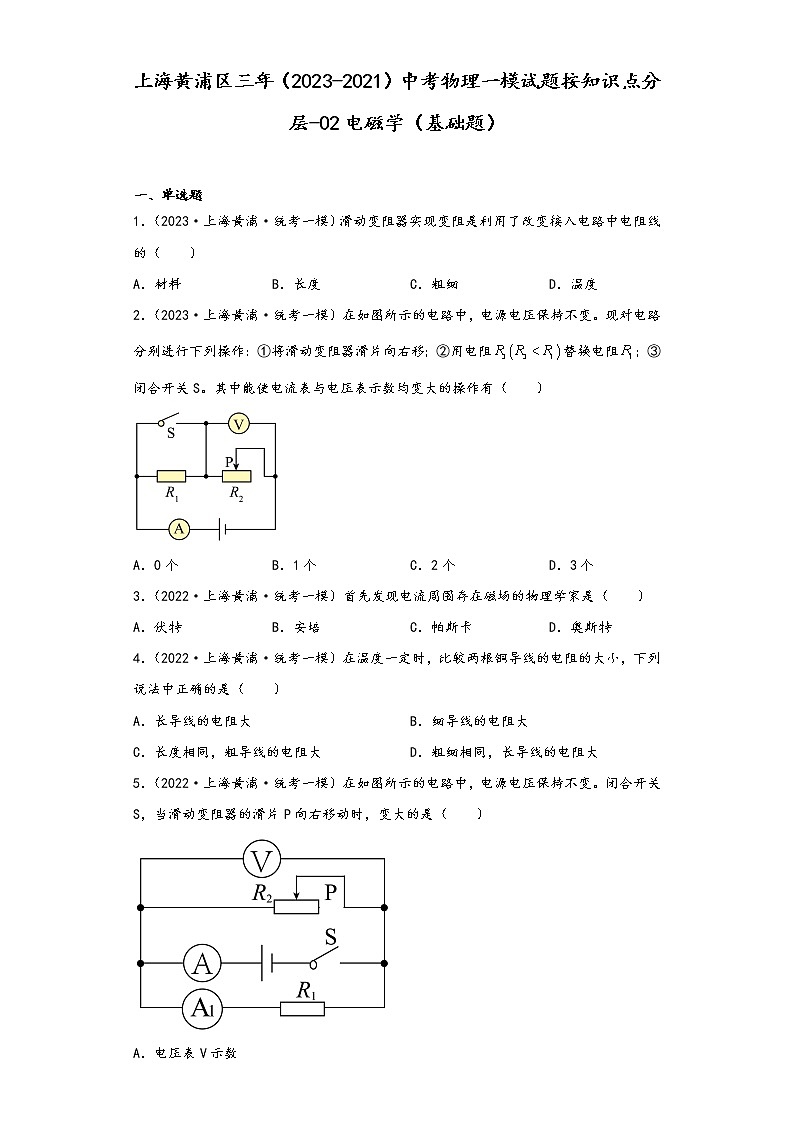

上海黄浦区三年（2023-2021）中考物理一模试题按知识点分层-02电磁学（基础题）

一、单选题

1．（2023·上海黄浦·统考一模）滑动变阻器实现变阻是利用了改变接入电路中电阻线的（　　）

A．材料 B．长度 C．粗细 D．温度

2．（2023·上海黄浦·统考一模）在如图所示的电路中，电源电压保持不变。现对电路分别进行下列操作：①将滑动变阻器滑片向右移；②用电阻替换电阻；③闭合开关S。其中能使电流表与电压表示数均变大的操作有（　　）

A．0个 B．1个 C．2个 D．3个

3．（2022·上海黄浦·统考一模）首先发现电流周围存在磁场的物理学家是（　　）

A．伏特 B．安培 C．帕斯卡 D．奥斯特

4．（2022·上海黄浦·统考一模）在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（　　）

A．长导线的电阻大 B．细导线的电阻大

C．长度相同，粗导线的电阻大 D．粗细相同，长导线的电阻大

5．（2022·上海黄浦·统考一模）在如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（　　）

A．电压表V示数

B．电流表A1示数

C．电压表V示数与电流表A示数的比值

D．电压表V示数与电流表A1示数的比值

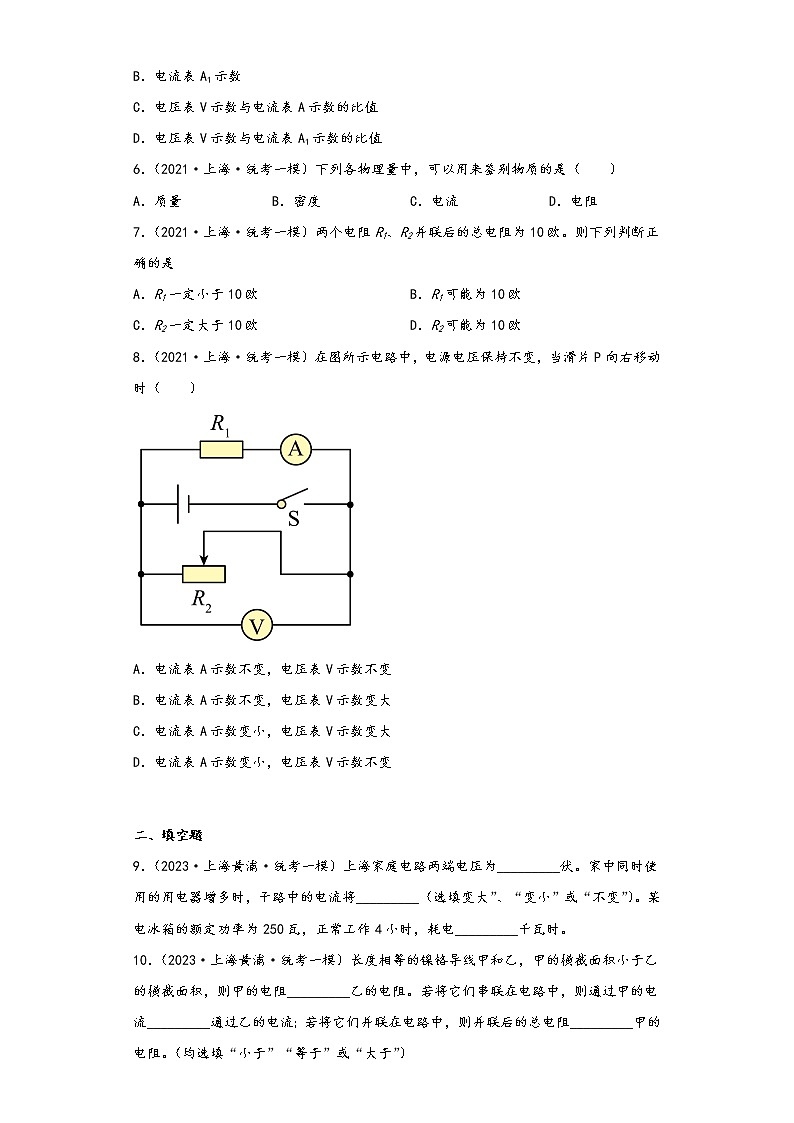

6．（2021·上海·统考一模）下列各物理量中，可以用来鉴别物质的是（　　）

A．质量 B．密度 C．电流 D．电阻

7．（2021·上海·统考一模）两个电阻R1、R2并联后的总电阻为10欧。则下列判断正确的是

A．R1一定小于10欧 B．R1可能为10欧

C．R2一定大于10欧 D．R2可能为10欧

8．（2021·上海·统考一模）在图所示电路中，电源电压保持不变，当滑片P向右移动时（　　）

A．电流表A示数不变，电压表V示数不变

B．电流表A示数不变，电压表V示数变大

C．电流表A示数变小，电压表V示数变大

D．电流表A示数变小，电压表V示数不变

二、填空题

9．（2023·上海黄浦·统考一模）上海家庭电路两端电压为_________伏。家中同时使用的用电器增多时，干路中的电流将_________（选填变大”、“变小”或“不变”）。某电冰箱的额定功率为250瓦，正常工作4小时，耗电_________千瓦时。

10．（2023·上海黄浦·统考一模）长度相等的镍铬导线甲和乙，甲的横截面积小于乙的横截面积，则甲的电阻_________乙的电阻。若将它们串联在电路中，则通过甲的电流_________通过乙的电流；若将它们并联在电路中，则并联后的总电阻_________甲的电阻。（均选填“小于”“等于”或“大于”）

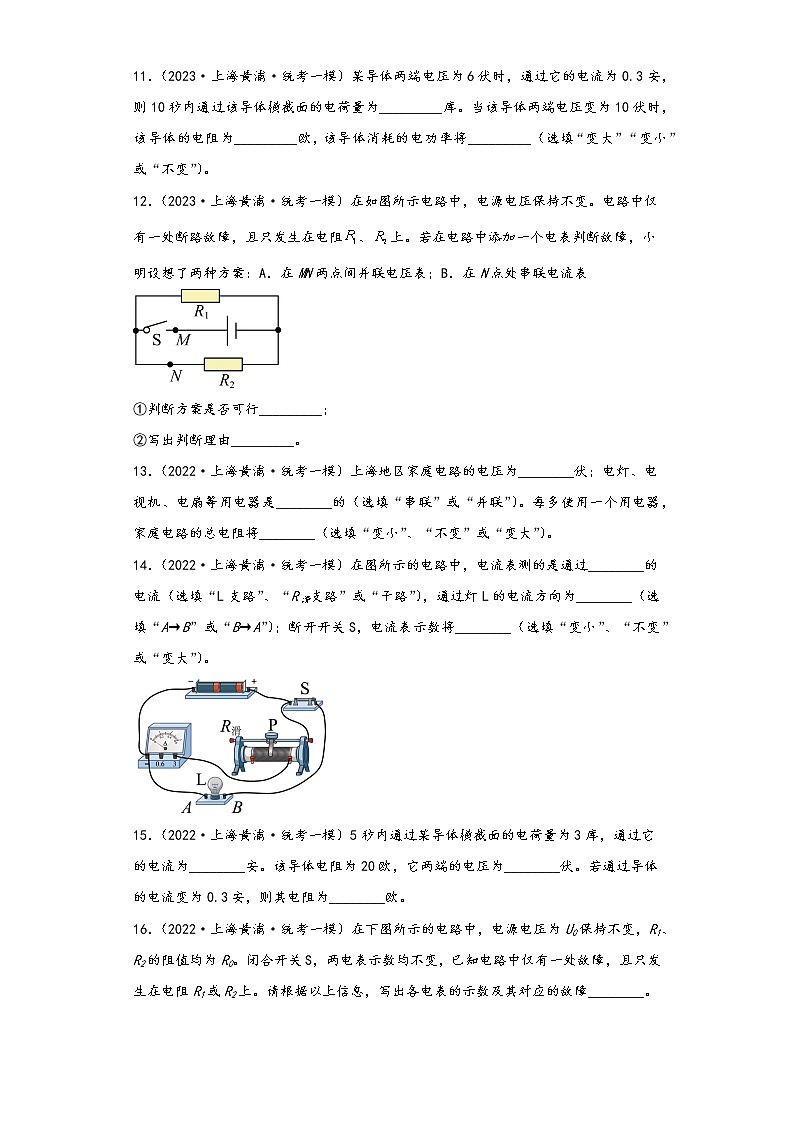

11．（2023·上海黄浦·统考一模）某导体两端电压为6伏时，通过它的电流为0.3安，则10秒内通过该导体横截面的电荷量为_________库。当该导体两端电压变为10伏时，该导体的电阻为_________欧，该导体消耗的电功率将_________（选填“变大”“变小”或“不变”）。

12．（2023·上海黄浦·统考一模）在如图所示电路中，电源电压保持不变。电路中仅有一处断路故障，且只发生在电阻、上。若在电路中添加一个电表判断故障，小明设想了两种方案：A．在MN两点间并联电压表；B．在N点处串联电流表

①判断方案是否可行_________；

②写出判断理由_________。

13．（2022·上海黄浦·统考一模）上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变大”）。

14．（2022·上海黄浦·统考一模）在图所示的电路中，电流表测的是通过________的电流（选填“L支路”、“R滑支路”或“干路”），通过灯L的电流方向为________（选填“A→B”或“B→A”）；断开开关S，电流表示数将________（选填“变小”、“不变”或“变大”）。

15．（2022·上海黄浦·统考一模）5秒内通过某导体横截面的电荷量为3库，通过它的电流为________安。该导体电阻为20欧，它两端的电压为________伏。若通过导体的电流变为0.3安，则其电阻为________欧。

16．（2022·上海黄浦·统考一模）在下图所示的电路中，电源电压为U0保持不变，R1、R2的阻值均为R0。闭合开关S，两电表示数均不变，已知电路中仅有一处故障，且只发生在电阻R1或R2上。请根据以上信息，写出各电表的示数及其对应的故障________。

17．（2021·上海·统考一模）上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。

18．（2021·上海·统考一模）某导体两端的电压为6伏，电阻为10欧，通过该导体的电流为__________安，10秒内通过该导体横截面的电荷量为__________库；若将该导体两端电压调整为12伏，其电阻为________欧。

19．（2021·上海·统考一模）在图所示的电路中，电源电压为保持不变，、的阻值均为 ，若电阻或中的某一个发生故障，闭合开关S，至少有一个电表指针发生偏转。请根据以上信息，写出闭合开关S后各电表的示数及其对应的故障 ________ 。

三、作图题

20．（2023·上海黄浦·统考一模）在如图所示电路中，有一根导线尚未连接，请按要求用笔线代替导线完成电路连接。要求：

（1）闭合开关S后，小灯泡L发光；

（2）向右移动变阻器的滑片P时，电流表的示数变小。

21．（2022·上海黄浦·统考一模）根据图中电源的正、负极，标出磁线方向和小磁针的N极。

22．（2021·上海·统考一模）在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向右移动时，电压表的示数变大。

(      )

四、计算题

23．（2023·上海黄浦·统考一模）某导体两端的电压为6伏，通过它的电流为0.3安。求：通电10秒，电流通过导体所做的功W和电功率P。

24．（2023·上海黄浦·统考一模）在如图所示的电路中，电源电压保持不变，电阻的阻值为10欧，闭合开关S，电流表的示数为0.9安。

（1）求电源电压U。

（2）在电路中再接入一个电阻，电阻接入前后电流表示数变化了0.3安，求的阻值。

25．（2022·上海黄浦·统考一模）在图所示的电路中，电源电压为12伏保持不变，电阻R1的阻值为10欧。闭合开关S，电流表A的示数为1.5安。

（1）求通过电阻R1的电流I1。

（2）求电阻R2的阻值。

（3）请利用欧姆定律及并联电路中电流、电压的规律，推导出并联电路电阻的规律。

26．（2022·上海黄浦·统考一模）在图所示的电路中，电源电压保持不变，电阻R1的阻值为12欧，滑动变阻器R2标有“100欧 l安”字样。闭合开关S，移动滑片P至某位置时，电流表示数为0.5安。

（1）求此时电阻R1两端的电压U1；

（2）现将一个电压表正确接入电路。闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏；

（a）请指出电压表接入的位置，并说明理由；

（b）求最小电流I最小。

27．（2021·上海·统考一模）在图所示的电路中，电源电压为6伏保持不变，滑动变阻器R2为标有“20欧1.5安”、“20欧1安”和“50欧1安”字样中的某一个。闭合开关S，电流表A1的示数为0.5安。

(1)求电阻R1的阻值。

(2)将电流表A2串联接入a或b中的某一处，在电路安全工作的情况下，移动滑动变阻器R2的滑片，电流表A2示数的最大值为1.5安、最小值为0.8安。请写出电流表A2接入的位置及滑动变阻器的规格并说明理由。

五、实验题

28．（2023·上海黄浦·统考一模）小明做“用电流表、电压表测电阻”实验，现有电源（电源电压有2伏、4伏、6伏和8伏四档可选）、待测电阻、电流表、电压表（只有伏档完好）、开关各一个，两个滑动变阻器（分别标有“10欧2安”和“20欧1安”）、以及导线若干。他选用某一档位电源电压后，连接电路，并将滑片移到最大阻值处，闭合开关时观察到电表的示数如图（a）、（b）所示，移动滑片P，发现电流表示数变大，电压表示数超出了量程。经过思考后，仅更换了滑动变阻器，继续进行实验，实验数据如序号2、3所示。

①请将图中实验数据记录在序号1中_________。

②电压表并联在_________两端（选填“待测电阻”或“变阻器”）。

③待测电阻的阻值为_________欧。

④请说明本实验所用电源电压的档位_________。

29．（2022·上海黄浦·统考一模）小明做“用电流表、电压表测电阻”的实验，现有电源（电压为2伏整数倍）、电流表、阻值为10欧的定值电阻R定，待测电阻Rx各一个以及导线若干。他先设计连接了如图（a）所示的电路，闭合开关，电流表示数如图（b）所示。为了测出待测电阻两端电压，他将电阻R定并联接入电路A、B、C中某两点间，开关处于某状态，电流表示数如图（c）所示。

（1）请写出定值电阻R定的接入点以及开关的开闭状态________。

（2）求出待测电阻Rx的阻值________。（请写出过程）

（3）沿用上述方法，为了减小误差，可进行的操作是：________。

A．换其他待测电阻继续实验

B．换不同已知阻值的定值电阻继续实验

C．换不同未知电压的电源继续实验

30．（2021·上海·统考一模）在“探究导体中电流与电压的关系”实验中，应多次改变某导体两端的__________，获取实验数据；使用电流表时，所测电流不得超过它的__________；换不同导体进行多次实验的目的是为了__________；该关系是德国物理学家__________首先发现的。

31．（2021·上海·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器（分别标有“10欧2安”、“20欧1安”字样）、以及导线若干。小华选择其中一个滑动变阻器，正确串联电路后，将电压表并联在电路中。闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。小华观察数据思考后改变了电压表的接入位置，将测得的一组数据记录在表二中。

表一

表二

(1) 画出小华最初的实验电路图。__________。

(2) 判断所用滑动变阻器的规格，并说明理由。__________。

(3) 通过计算说明所用电源的电压。（需写出过程）_________。

(4)待测电阻的阻值为__________欧。（精确到0.1欧）

六、综合题

32．（2021·上海·统考一模）学习了电阻概念后，为了解更多电学知识，小明同学上网查阅得到相关资料：“金属是最常见的一类导体，金属原子最外层的电子很容易挣脱原子核的束缚，而成为自由电子。半导体，如硅，锗等元素，它们原子核的最外层电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间。导体通电后温度会升高，铁、钨等金属的电阻就会不断变大；而锰铜合金和镍铬合金，其电阻随温度变化极小。”

①实验室所用钨丝小灯的电阻随温度的升高而_______。（选填“变大”或“变小”）

②推理可知：常温下绝缘体很难导电的原因是________。

③探究导体中电流与电压关系时，应该选用________材料制作成的导体作为研究对象（选填“A”、“B”或“C”），理由是：__________。

A．铁、钨    B．硅、锗    C．锰铜合金、镍铬合金

参考答案：

1．B

【详解】根据滑动变阻器的工作原理可知，滑动变阻器移动滑片时，不能改变接入电阻丝的材料和横截面积以及温度，只能改变接入电路电阻丝的长度，来改变接入电路的电阻，故ACD 不符合题意，B符合题意。

故选B。

2．C

【详解】开关断开时，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流。

①将滑动变阻器滑片向右移，滑动变阻器接入电路的电阻变大，串联电路总电阻等于各部分电阻之和，根据欧姆定律可得，此时通过电路的电流变小，所以，电流表示数变小，根据可知，定值电阻两端的电压变小，串联电路总电压等于各部分电压之和，所以，滑动变阻器两端的电压变大，即电压表示数变大，所以，①不可行；

②用电阻替换电阻，根据串联电路电阻规律可知，电路总电阻变小，根据欧姆定律可知，通过电路的电流变大，所以，电流表示数变大，根据串联分压原理可知，定值电阻两端的电压变小，根据串联电路电压规律可知，滑动变阻器两端的电压变大，即电压表示数变大，所以，②可行；

③闭合开关S，定值电阻被短路，电路为滑动变阻器的简单电路，电流表测通过电路的电流，电压表测滑动变阻器两端的电压，即电源电压，所以，电压表示数变大，根据串联电路电阻规律可知，电路总电阻变小，根据欧姆定律可知，通过电路的电流变大，即电流表示数变大，所以，③可行。

故ABD不符合题意，C符合题意。

故选C。

3．D

【详解】丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场。故ABC不符合题意，D符合题意。

故选D。

4．D

【详解】AB．导体电阻的大小由温度、材料、长度和横截面积四个方面因素共同决定。所以在比较两根导线电阻大小关系时，应采用控制变量法。由题意知选项A、B错误；

C．在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；

D．在横截面积和材料相同，长的铜丝电阻大，故D正确。

故选D。

5．C

【详解】由图知，变阻器与电阻并联，电压表测电源电压，电流表A测干路电流，电流表测通过电阻的电流，当滑片P向右移动时，变阻器接入电路的阻值增加，根据欧姆定律知，通过变阻器的电流减小，因电阻两端的电压没有改变，故通过电阻的电流没有变化，即电流表的示数不变，根据并联电路电流的特点知，干路的电流减小，即电流表A的示数减小；因电源电压不变，故电压表V的示数不变；根据欧姆定律知，电压表V的示数与电流表A的示数为电路中的总阻值，总阻值变大，所以电压表V的示数与电流表A的示数比值增大；电压表V的示数与电流表的示数的比值是定值电阻R1的阻值，所以比值不变。

故选C。

6．B

【详解】不同物质的密度一般不同，则可根据密度来鉴别物质。

故选B。

7．C

【详解】并联之后的总电阻小于其中最小的一个，所以R1、R2的阻值均大于10欧，故选C。

8．A

【详解】由电路知，、并联，电压表V测电源电压，电流表A测所在支路的电流。电源电压保持不变，当滑片P向右移动时，电压表V测电源电压，故电压表示数不变， 两端是电源电压，且阻值不变，故电流表A所测支路电流不变，因此电流表A、电压表V的示数均不变。

故选A。

9．     220     变大     1

【详解】[1]我国居民用电的电压为220V，所以上海家庭电路两端电压为220伏。

[2]家中同时使用的用电器增多时，电路中的总功率增大，由于电路中电压不变，由P=UI可知，干路中的电流将增大。

[3]电冰箱的额定功率为250瓦，正常工作4小时，耗电

10．     大于     等于     小于

【详解】[1]由题意可知，甲、乙两导线材料相同和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻大于乙的电阻。

[2]若将它们串联后接入电路，因为串联电路电流处处相等，则通过甲的电流等于通过乙的电流。

[3]并联后的总电阻小于任何一个并联电阻的阻值，所以，并联后的总电阻小于甲的电阻。

11．     3     20     变大

【详解】[1]由得，通过该导体横截面的电荷量

[2]由得，导体电阻

电阻的大小与电压和电流的变化无关，所以，当电压变化时，电阻值不变，仍为20Ω。

[3]由知，电压变大，电阻不变，电功率变大。

12．     方法A不可行，方法B可行     见解析

【详解】[1]方法A不可行，方法B可行。

[2]将一个电压表接入到MN之间，电压表测量的是一段导线直接的电压，示数一直为0，不能检测出电路故障，在N点处串联电流表，如果电流表有示数，则说明是电阻断路，如果电流表没有示数，这说明电阻断路。

13．     220     并联     变小

【详解】[1]正常情况下，我国家庭电路中的电压为220V。

[2]家庭电路中，电灯、电视机、电扇等用电器工作时互不干扰，故是并联的。

[3]由并联电路的电阻规律可知，每多用一个用电器，相当于多并联一个电阻，则家庭电路的总电阻将变小。

14．     R滑支路     B→A     不变

【详解】[1]由电路图可知，电路为L与R滑的并联电路，电流表测的是R滑支路的电流，通过灯泡L的电流不经过电流表。

[2]在电路中，电池外部电流由正极流向负极，所以通过灯L的电流方向为B→A。

[3]断开开关S，灯泡L断路，通过电流表的电流为R滑支路的电流，所以电流表示数不变。

15．     0.6     12     20

【详解】[1]通过它的电流为

[2]该导体电阻为20欧，它两端的电压为

[3]电阻是导体本身的性质，其大小是否接入电路，电流的大小、电压的大小无关，故若通过导体的电流变为0.3安，其电阻仍然为20Ω。

16．电压表示数为0，电流表示数为0，电阻R1断路；电压表示数为U0，电流表示数为0，电阻R2断路

【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，电压表测R2两端电压，闭合开关前，电路处于断开状态，故可知此时电流表的示数为0，闭合开关后，由题意可知，两电表示数不变，故可知此时电流表示数仍为0，则此时电路中存在断路，若是电阻R1断路，则闭合开关前后电压表均未接入电路，可知闭合开关前后电压表示数均为0；若是电阻R2断路，闭合开关前，电压表直接串联进电路，此时电压表相当于测量电源电压，故可知此时电压表示数为U0，因电压表内阻很大，此时电路相当于断路，故此时电流表示数为0,。闭合开关后，此时电压表仍是直接串联进电路，测量电源电压，故此时电压表示数仍为U0不变，而此时电路断路，故电流表示数仍为0。

17．     并联     220     变大

【详解】[1]由于各用电器之间是独立工作，互补影响，故各用电器是并联的。

[2]家庭电路中电压为220V。

[3]并联电路中，随着用电器增多，总电流变大，由于总电压不变，故总电阻变小，故当用电器减少时，总电流变小，总电压不变，故总电阻变大。

18．     0.6     6     10

【详解】[1][2]由可求通过导体的电流为

由q=It可求10秒内通过该导体横截面的电荷量为

q=It=0.6A×10s=6C

[3]定值电阻阻值大小与所加电压大小无关，则将该导体两端电压调整为12伏时，电阻依然为10欧。

19．电压表示数为电源电压，电流表示数为时，短路；当电压表示数为电源电压，电流表示数为0时，断路；当电压表示数为0，电流表示数为时，短路。

【详解】由电路图知，当闭合开关S时，、串联，电流表测电路电流，电压表测两端电压。又知，若电阻或中的某一个发生故障，至少有一个电表指针发生偏转。已知，故障分断路和断路两种情况，则电阻或中的某一个发生故障的分析为：若发生故障，当断路时，电路是断路，电压表与电流表均无示数，不符合题意；当短路时，电路是只有电阻的简单电路，电压表示数为电源电压，电流表示数为，两表均发生偏转，符合题意；若发生故障，当断路时，电压表串联在电路中，电流表无示数，电压表示数为电源电压，符合题意；当短路时，电路是只有电阻的简单电路，两端无电压，电压表无示数，电流表示数为，符合题意。故闭合开关S后各电表的示数及其对应的故障为：电压表示数为电源电压，电流表示数为时，短路；当电压表示数为电源电压，电流表示数为0时，断路；当电压表示数为0，电流表示数为时，短路。

20．

【详解】由题意可知，闭合开关S后，小灯泡L发光，且向右移动变阻器的滑片P时，电流表的示数变小，说明滑动变阻器和灯泡并联，且滑片P右移时，接入电路中的电阻变大，则变阻器的左下方接线柱必须接入电路中，又因为并联电路的特点，电流表测干路电流，通过灯泡的电流不变，通过滑动变阻器的电流变小，则干路电流变小，即电流表示数变小，如图所示：

21．

【详解】由图知，电源的右端为正极，则电流从电源的右端流出、左端流入，则电流从螺线管的右侧流入、左侧流出，根据安培则定可知，螺线管的左端为N极、右端为S极；在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向右的；通电螺线管的右端为S极，根据异名磁极相互吸引可知小磁针的左端为N极、右端为S极，如图所示：

22．

【详解】灯泡与滑动变阻器的右下方接线柱相连，电压表应与灯泡并联，此时滑片向右移动，变阻器接入电路中的电阻变小，变阻器分得的电压变小，则灯泡两端的电压变大，即电压表的示数变大，由电源是由两节干电池串联可知，电源电压为3V，则电压表的量程为0～3V，如下图所示：

23．18J，1.8W

【详解】解：导体两端的电压为6伏，通过它的电流为0.3安，通电10秒，电流通过导体所做的功

电流做功的电功率

答：电流通过导体所做的功为18J，电功率为1.8W。

24．（1）9V；（2）30Ω或5Ω

【详解】解：（1）闭合开关，电路为定值电阻的简单电路，电流表测通过电路的电流，根据欧姆定律可得，电源电压

（2）①若电阻并联接入电路，并联电路干路电流等于各支路电流之和，电流表示数变化了0.3A，则通过电阻的电流为0.3A，并联电路各支路两端电压相等，根据欧姆定律可得，电阻的阻值

②若电阻串联接入电路，串联电路总电阻等于各部分电阻之和，根据欧姆定律可知，通过电路的电流变小，则电流表示数为

根据欧姆定律可得，此时电路总电阻

则的阻值

答：（1）电源电压为9V；

（2）的阻值为30Ω或5Ω。

25．（1）1.2A；（2）40Ω；（3）

【详解】（1）由电路图可知，电路为R1与R2的并联电路，根据欧姆定律通过电阻R1的电流I1

（2）由电路图可知，电流表测量干路电流，根据并联电路的电流规律，通过电阻R2的电流I2

电阻R2的阻值

（3）在并联电路中，干路中的电流是各支路的电流和

根据欧姆定律可得

在并联电路中各支路两端的电压与电源两端电压相等

故有

整理可得

答：(1)通过电阻R1的电流I1为1.2A；

(2)电阻R2的阻值为40Ω；

(3)并联电路的电阻规律为。

26．（1）6V；（2）（a）并联在滑动变阻器两端，理由见解析；（b）0.25A

【详解】解：（1）此时电阻R1两端的电压U1

（2）（a）闭合开关S，移动滑片P，在电路安全工作的情况下，电压表示数的变化范围为6伏~15伏，若电压表并联在定值电阻两端，根据滑动变阻器可知，电路中允许的最大电流为1A，定值电阻的阻值为12Ω，此时电压表的示数为

与题意电压表示数的变化范围为6伏~15伏不符，故舍去，故电压表并联在滑动变阻器两端。

（b）根据滑动变阻器可知，最大的电流为1A，电源电压一定，则此时电路中的总电阻是最小的，滑动变阻器的电阻也是最小，根据串联分压可知，此时滑动变阻器的电压也是最小，故最小电压为6V，则电源电压为

根据串联分压，滑动变阻器的阻值越大，电压表的示数越大，最大示数为15V，此时的总电阻最大，则此时的电流为

答：（1）电阻R1两端的电压U1为6V；

（2）（a）电压表并联在滑动变阻器两端；

（b）电压表最小电流I最小为。

27．(1)12Ω  (2)电流表A2接入的位置为b点，选取的滑动变阻器为“20欧1安”

【详解】(1)闭合开关，R1与R2并联，电流表测流经R1的电流，则可求电阻R1阻值为

(2)若电流表A2位于a点，则电流表测量R2所在支路电流，为保证电流表的示数能达到最大值1.5A，滑动变阻器只能挑选“20欧1.5安”，此时电流表能达到的最小电流为

与题目最小值0.8A冲突，则排除；若电流表A2位于b点，则电流表测电路总电流，当电路电流最小为0.8A时，对应阻值最大，此时R2所在支路电流为

对应最大阻值为

则电流表A2接入的位置为b点，选取的滑动变阻器为“20欧1安”。

答：(1)电阻R1的阻值为12Ω。

(2)电流表A2接入的位置为b点，选取的滑动变阻器为“20欧1安”。

28．     0.3A，3V     待测电阻     10.1     6V档

【详解】①[1]由图可知，电流表量程，分度值0.02A，电流表示数是0.3A；电压表量程，分度值0.1V，电压表示数是3V。

②[2]滑动变阻器在最大值处时，电压表示数为3V，移动滑片P，即滑动变阻器接入电路中的电阻变小，而电压表示数超出了量程，即电压表示数变大，由串联电路中电压的分配与电阻成正比知，U滑是减小的，所以，电压表并在待测电阻两端。

③[3]由知，每一次实验的电阻值分别为

待测电阻的阻值为

④[4]滑动变阻器在最大值处时，电压表示数为3V，移动滑片P，即滑动变阻器接入电路中的电阻变小，而电压表示数超出了量程，即滑动变阻器阻值太小，为“10欧2安”的滑动变阻器，由题知，“10欧2安”的滑动变阻器全部接电路中时，

待测电阻两端的电压和电流分别是

滑动变阻器两端的电压是

电源电压是

所以，电源电压为6V档位。

29．     AB，闭合     20Ω ，见解析     BC

【详解】（1）[1]用电流表和定值电阻测量待测电阻，b电流表选择小量程，分度值为0.02A，读数为0.3A，c电流表选择大量程，分度值为0.1A，读数为0.9A，电流表的示数变大，说明两电阻并联，故将定值电阻并联在待测电阻两端，此时开关闭合。

（2）[2]测电阻Rx的电压为

待测电阻Rx的阻值

（3）[3]需要重复多次减小误差，可以换不同的定值电阻实验，也可以改变电源电压多次实验，但是多次更换待测电阻，无法求平均值，故选BC。

30．     电压     量程     使结论具有普遍性     欧姆

【详解】[1]探究导体的电流与电压的实验关系，其变量是电压，故需要多次改变电压，电压发生了变化，电流也就发生了变化。

[2]使用电流表时，不能超过量程。

[3]由于是探究电流与电压的关系，当电阻一定时，电流与电压成正比，是一个结论，多次改变电压，是看是否满足这一规律，故使结论具有普遍性。

[4]为了纪念德国的科学家欧姆，故把这定律命名为欧姆定律。

31．     理由见解析     “20Ω  1A”     4.5V     10Ω

【详解】(1)[1]待测电阻与滑动变阻器串联，电流表测电路电流，当电流变大时，根据U=IR知道，待测电阻的电压变大，由串联电路分压定律可知，滑动变阻器电阻变小，根据表一中数据可知电压表并联在滑动变阻器两端了，故小华最初的实验电路图如下

(2)[2]由表中第1组数据，根据欧姆定律，变阻器连入电路的电阻

所用滑动变阻器的规格是“20Ω  1A”。

(3)[3]由串联电路电压的特点及表格数据知道

则待测电阻两端电压

电源电压等于待测电阻与滑动变阻器两端电压和则

因为电压为1.5伏的整数倍保持不变，则电源电压为4.5V。

(4)[4]根据表格二的数据，由知道，待测电阻的阻值

32．     变大     见解析     C     见解析

【详解】①[1]由材料可知，铁、钨等金属在通电时，温度会升高，电阻会变大，所以钨丝灯泡的电阻随温度的升高而变大。

②[2]常温下绝缘体很难导电的原因是没有自由移动的电子，被原子核紧紧的束缚。

③[3][4]探究导体中电流与电压关系时，需要控制电阻不变，由材料可知，锰铜合金、镍铬合金其电阻随温度变化极小，适合制作定值电阻，故C符合题意。

故选C。
