北京市大兴区2020-2022三年中考物理模拟试题汇编-09光现象、透镜及其应用

这是一份北京市大兴区2020-2022三年中考物理模拟试题汇编-09光现象、透镜及其应用，共9页。试卷主要包含了单选题，实验题，填空题等内容，欢迎下载使用。

一、单选题

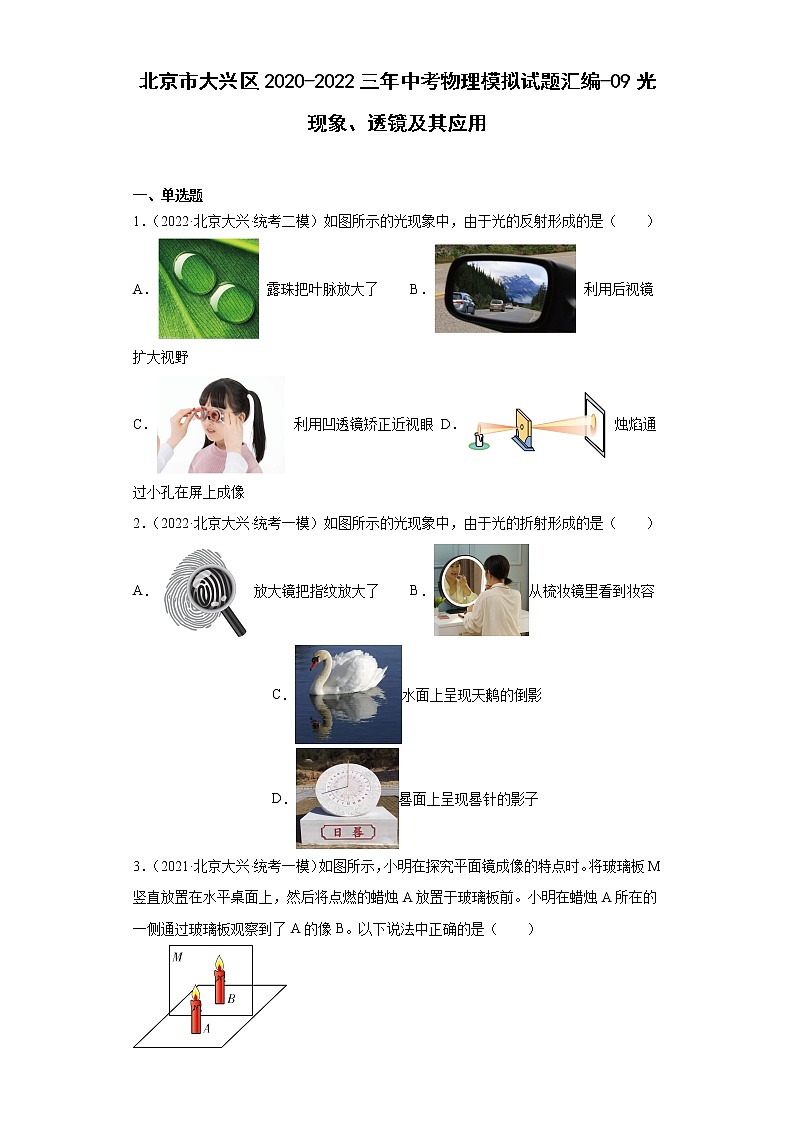

1．（2022·北京大兴·统考二模）如图所示的光现象中，由于光的反射形成的是（ ）
A． 露珠把叶脉放大了B． 利用后视镜扩大视野
C． 利用凹透镜矫正近视眼D． 烛焰通过小孔在屏上成像
2．（2022·北京大兴·统考一模）如图所示的光现象中，由于光的折射形成的是（ ）
A．放大镜把指纹放大了B．从梳妆镜里看到妆容C．水面上呈现天鹅的倒影D．晷面上呈现晷针的影子
3．（2021·北京大兴·统考一模）如图所示，小明在探究平面镜成像的特点时。将玻璃板M竖直放置在水平桌面上，然后将点燃的蜡烛A放置于玻璃板前。小明在蜡烛A所在的一侧通过玻璃板观察到了A的像B。以下说法中正确的是（ ）
A．像B可以呈现在光屏上
B．蜡烛A离玻璃板越远，它的像B就越小
C．蜡烛A离玻璃板越远，它的像B离玻璃板也越远
D．像B是蜡烛A发出的光通过玻璃板后会聚形成的

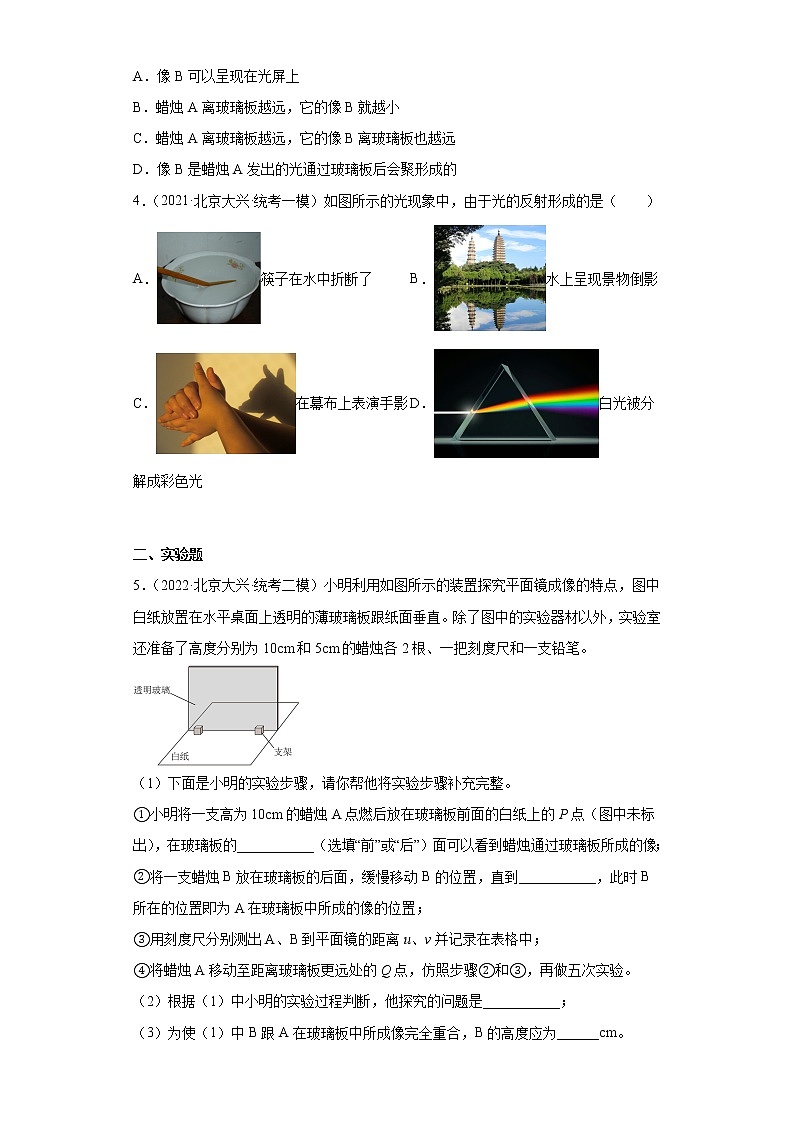

4．（2021·北京大兴·统考一模）如图所示的光现象中，由于光的反射形成的是（ ）
A．筷子在水中折断了B．水上呈现景物倒影
C．在幕布上表演手影D．白光被分解成彩色光
二、实验题
5．（2022·北京大兴·统考二模）小明利用如图所示的装置探究平面镜成像的特点，图中白纸放置在水平桌面上透明的薄玻璃板跟纸面垂直。除了图中的实验器材以外，实验室还准备了高度分别为10cm和5cm的蜡烛各2根、一把刻度尺和一支铅笔。
（1）下面是小明的实验步骤，请你帮他将实验步骤补充完整。
①小明将一支高为10cm的蜡烛A点燃后放在玻璃板前面的白纸上的P点（图中未标出），在玻璃板的___________（选填“前”或“后”）面可以看到蜡烛通过玻璃板所成的像；
②将一支蜡烛B放在玻璃板的后面，缓慢移动B的位置，直到___________，此时B所在的位置即为A在玻璃板中所成的像的位置；
③用刻度尺分别测出A、B到平面镜的距离u、v并记录在表格中；
④将蜡烛A移动至距离玻璃板更远处的Q点，仿照步骤②和③，再做五次实验。
（2）根据（1）中小明的实验过程判断，他探究的问题是___________；
（3）为使（1）中B跟A在玻璃板中所成像完全重合，B的高度应为______cm。

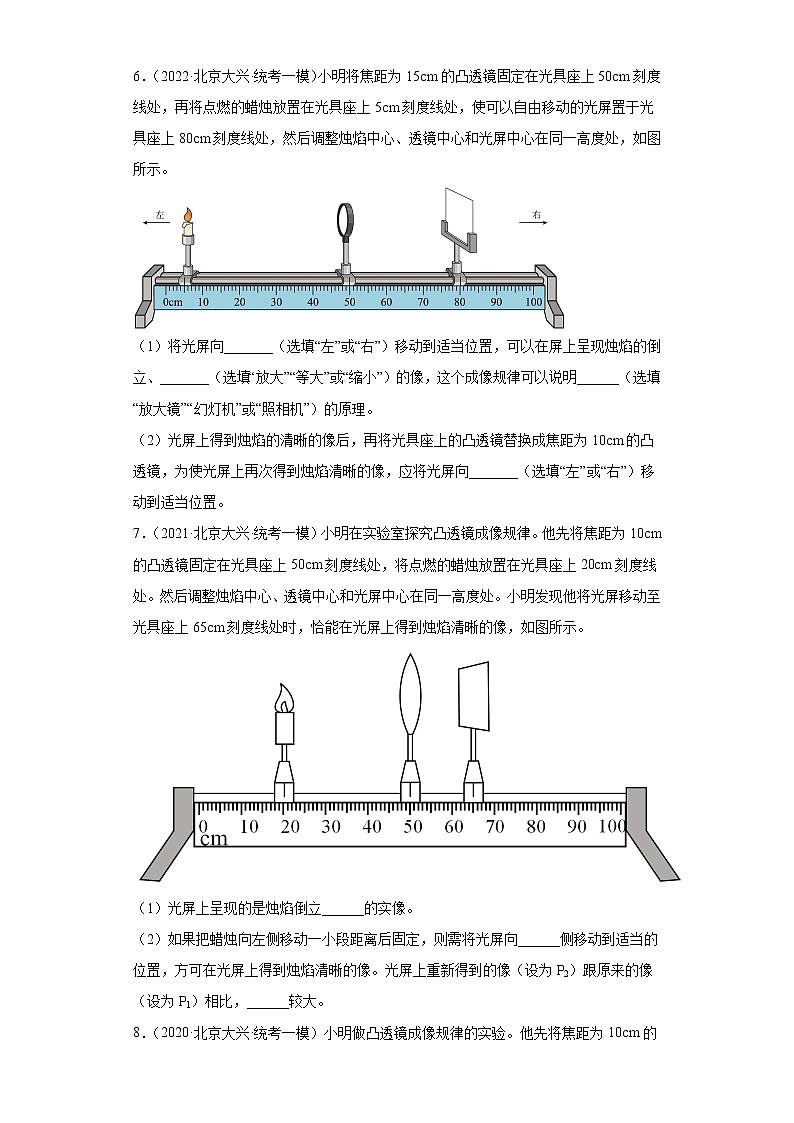

6．（2022·北京大兴·统考一模）小明将焦距为15cm的凸透镜固定在光具座上50cm刻度线处，再将点燃的蜡烛放置在光具座上5cm刻度线处，使可以自由移动的光屏置于光具座上80cm刻度线处，然后调整烛焰中心、透镜中心和光屏中心在同一高度处，如图所示。
（1）将光屏向_______（选填“左”或“右”）移动到适当位置，可以在屏上呈现烛焰的倒立、_______（选填“放大”“等大”或“缩小”）的像，这个成像规律可以说明______（选填“放大镜”“幻灯机”或“照相机”）的原理。
（2）光屏上得到烛焰的清晰的像后，再将光具座上的凸透镜替换成焦距为10cm的凸透镜，为使光屏上再次得到烛焰清晰的像，应将光屏向_______（选填“左”或“右”）移动到适当位置。
7．（2021·北京大兴·统考一模）小明在实验室探究凸透镜成像规律。他先将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处。然后调整烛焰中心、透镜中心和光屏中心在同一高度处。小明发现他将光屏移动至光具座上65cm刻度线处时，恰能在光屏上得到烛焰清晰的像，如图所示。
（1）光屏上呈现的是烛焰倒立______的实像。
（2）如果把蜡烛向左侧移动一小段距离后固定，则需将光屏向______侧移动到适当的位置，方可在光屏上得到烛焰清晰的像。光屏上重新得到的像（设为P2）跟原来的像（设为P1）相比，______较大。
8．（2020·北京大兴·统考一模）小明做凸透镜成像规律的实验。他先将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，使光屏和点燃的蜡烛位于凸透镜两侧，调整烛焰中心、透镜中心和光屏中心在同一水平高度，然后她将点燃的蜡烛放置在光具座上35cm刻度线处，将光屏移动至光具座上80cm刻度线处时，恰能在光屏上得到烛焰清晰的像，如图所示。
（1）屏上呈现的像是___________（选填“放大”、“缩小”或“等大”）的______（选填“实”或“虚”）像，这个成像规律可以说明______________（选填“放大镜”、“幻灯机”或“照相机”）的原理；
（2）保持凸透镜在光具座上的位置不变，将点燃的蜡烛移动到光具座上20cm刻度线处，应将屏向________（选填“左”或“右”）移动至光具座上某刻度处，方可在屏上呈现烛焰清晰的像。
9．（2020·北京大兴·统考一模）如图甲所示，M是一个水平放置的小镜子，上面竖立着一块半圆形的屏。屏由两个大小相同的扇形面E、F连接而成，E与镜子M固定在一起，F可绕接缝ON转动，接缝ON与镜子M垂直。小明用上述装置探究光的反射规律：
(1)他让一束激光沿平面E射到O点，在平面E上可以看到入射光线AO，然后转动平面F，当________时，在平面F上可以看到反射光线OB，如图乙所示。则此时______（选填“∠AOE”或“∠AON”）是入射角， ___________（选填“∠BON”或“∠BOF”）是反射角；
(2)保持激光束在平面E内，多次改变入射光线AO的方向，保证在平面F上都能观察到反射光线OB，用量角器分别测量每次实验时入射角和反射角的大小，比较反射角和入射角的大小，可以得到的实验结论是__________________________。
三、填空题
10．（2022·北京大兴·统考一模）
（1）如图所示，木块的长度是__________cm；
（2）如图所示，电阻箱的示数为_________Ω；
（3）如图所示，MN是平面镜，OP是法线。一束光入射到平面镜上的O点后沿OC方向射出，已知POA=MOB=NOC=30。则这束光是沿着图中的________（选填“AO”或“BO”）方向射入，它的入射角大小等于_________。
参考答案：
1．B
【详解】A．露珠中间厚，边缘薄，相当于凸透镜，凸透镜对光有折射作用，露珠把叶脉放大是光的折射现象，故A不符合题意；
B．汽车后视镜是凸面镜，凸面镜对光有反射作用，利用后视镜扩大视野，是光的反射现象，故B符合题意；
C．凹透镜对光有折射作用，利用凹透镜矫正近视眼是光的折射现象，故C不符合题意；
D．小孔成像是由于光的直线传播形成的，故D不符合题意。
故选B。
2．A
【详解】A．用放大镜看指纹时，指纹放大了，属于凸透镜成像，是由于光的折射形成的，故A符合题意；
B．从梳妆镜里看到妆容属于平面镜成像，是由于光的反射形成的，故B不符合题意；
C．水面上呈现天鹅的倒影属于平面镜成像，是由于光的反射形成的，故C不符合题意；
D．晷面上呈现晷针的影子由于光的直线传播形成的，故D不符合题意。
故选A。
3．C
【详解】A．像B是虚像，不可以呈现在光屏上，故A错误；
B．平面镜成像与物等大，蜡烛A离玻璃板越远，它的像B也不变，故B错误；
C．平面镜成像与物关于镜对称，蜡烛A离玻璃板越远，它的像B离玻璃板也越远，故C正确；
D．像B是蜡烛A发出的光通过玻璃板反射后，反射光的反向延长线会聚形成的，故D错误。
故选C。
4．B
【详解】A．筷子在水中折断了，是光的折射现象，故A不符合题意；
B．水上呈现景物倒影，是光的反射现象，故B符合题意；
C．在幕布上表演手影，是光的直线传播现象，故C不符合题意；
D．白光被分解成彩色光，是光的色散现象，故D不符合题意。
故选B。
5． 前 与蜡烛A的像完全重合 像距与物距的大小关系 10
【详解】（1）[1]平面镜成的像是由光的反射形成的，蜡烛A发出的光经玻璃板反射，被人眼接收，才能看到像，故眼睛在蜡烛A所在这一侧，即玻璃板的前面才能看到蜡烛A通过玻璃板所成的像。
[2]蜡烛B与蜡烛A的像只有完全重合才可以比较大小，因此调节蜡烛B的位置，直到B看上去也刚好像被点燃时，B的位置即为蜡烛A的像所在的位置。
（2）[2]实验（1）中小明通过6次改变蜡烛A到玻璃板的距离，并找到像的位置，测出蜡烛A和蜡烛B到玻璃板的距离，从实验测的数据分析，他探究的问题是平面镜成像时像和物体到平面镜的距离关系。
（3）实验（1）中蜡烛A的长度为10cm，由于平面镜成像时，像和物体的大小相等，为使A的像和蜡烛B完全重合，则B的高度应为10cm。
6． 左 缩小 照相机 左
【详解】（1）[1][2][3]焦距为15cm的凸透镜固定在光具座上50cm刻度线处，物距
u=50cm-5cm=45cm>2f
像距在一倍焦距和二倍焦距之间，将光屏向左移动到适当位置，可以在光屏上呈现烛焰的倒立、缩小的像，这个成像规律可以说明照相机的原理。
（2）[4]改用焦距为10cm的凸透镜继续进行实验，如果不改变蜡烛和凸透镜的位置，相当于增大了物距，要在光屏上成清晰的像，应减小像距，即把光屏向左适当调节。
7． 缩小 左 P1
【详解】（1）[1]物距大于像距，成倒立缩小的像。
（2）[2][3]如果把蜡烛向左侧移动一小段距离后固定，物距增大，像距减小，光屏应该左移，像变小，故P1大。
8． 放大 实 幻灯机 左
【详解】(1)[1][2][3]由图可知，此时的物距为
50.0cm-35.0cm=15.0cm
物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，其应用是幻灯机。
(2)[4]保持凸透镜在光具座上的位置不变，将点燃的蜡烛移动到光具座上20cm刻度线处，此时物距变大，则像距变小，像变小，应将屏向左移动至光具座上某刻度处，方可在屏上呈现烛焰清晰的像。
9． E和F在同一平面 ∠AON ∠BON 反射角等于入射角
【详解】(1)[1]因为在反射现象中，反射光线和入射光线在同一平面上，所以，只有当E和F在同一平面时，才能在平面F上可以看到反射光线OB。
[2]入射角是入射光线与法线的夹角，故∠AON是入射角。
[3] 反射角是反射光线与法线的夹角，故∠BON是入射角。
(2)[4]反射现象中，反射角和入射角的大小关系是反射角等于入射角。
10． 2.20 1973 BO 60
【详解】（1）[1]由图可知，刻度尺的分度值是1mm，木块的左端从0刻度开始，右端刻度值是2.20cm，因此木块的长度为2.20cm。
（2）[2]该电阻箱的示数
R=1×1000Ω+9×100Ω+7×10Ω+3×1Ω=1973Ω
（3）[3][4]反射角是反射光线与法线的夹角，由图可知，反射角
∠POC=90°-∠NOC=90°-30°=60°
由图可知
∠POB=90°-∠MOB=90°-30°=60°
在光的反射中，由于反射角等于入射角，所以入射角为∠POB=60°，所以这束光是沿着图中的BO方向射入。
