河南省实验中学2022-2023学年九年级下学期第二次学情调研物理试题（含答案）
展开
这是一份河南省实验中学2022-2023学年九年级下学期第二次学情调研物理试题（含答案），共9页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

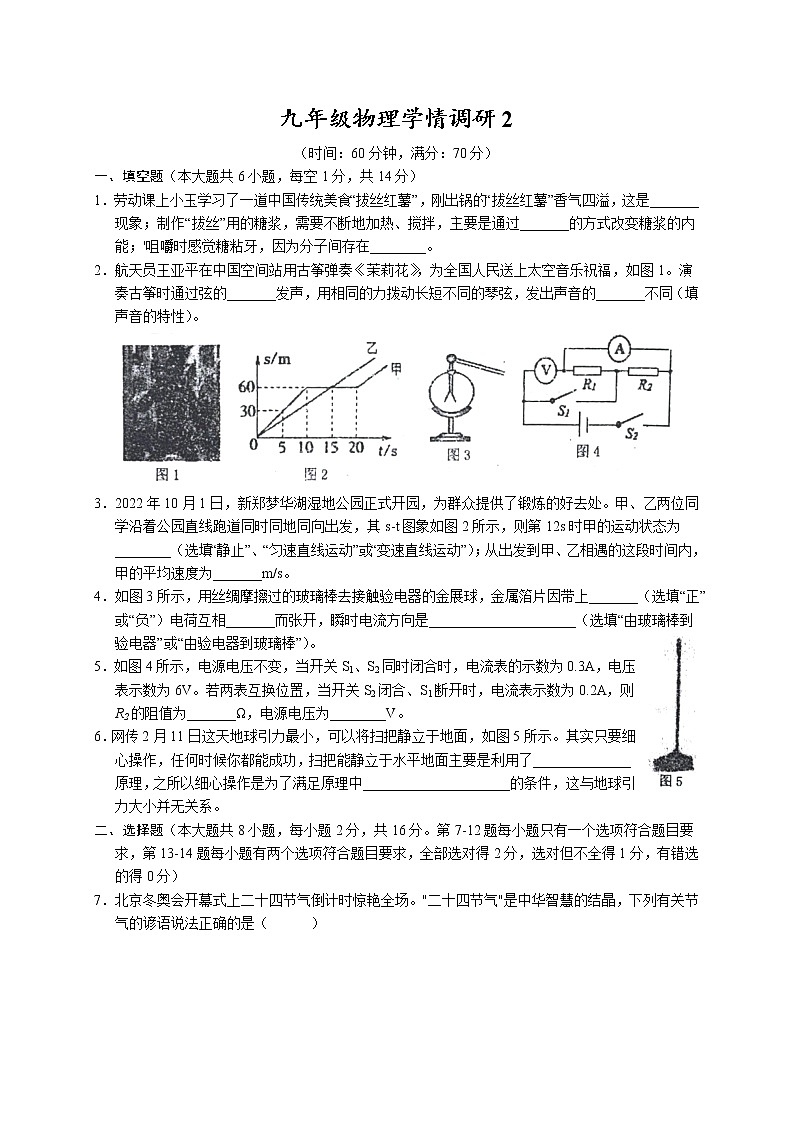

一、填空题（本大题共6小题，每空1分，共14分）
1．劳动课上小玉学习了一道中国传统美食“拔丝红薯”，刚出锅的“拔丝红薯”香气四溢，这是_______现象；制作“拔丝”用的糖浆，需要不断地加热、搅拌，主要是通过_______的方式改变糖浆的内能；'咀嚼时感觉糖粘牙，因为分子间存在________。
2．航天员王亚平在中国空间站用古筝弹奏《茉莉花》，为全国人民送上太空音乐祝福，如图1。演奏古筝时通过弦的_______发声，用相同的力拨动长短不同的琴弦，发出声音的_______不同（填声音的特性）。
3．2022年10月1日，新郑梦华湖湿地公园正式开园，为群众提供了锻炼的好去处。甲、乙两位同学沿着公园直线跑道同时同地同向出发，其s-t图象如图2所示，则第12s时甲的运动状态为________（选填“静止”、“匀速直线运动”或“变速直线运动”）；从出发到甲、乙相遇的这段时间内，甲的平均速度为_______m/s。
4．如图3所示，用丝绸摩擦过的玻璃棒去接触验电器的金展球，金属箔片因带上_______（选填“正”或“负”）电荷互相_______而张开，瞬时电流方向是_____________________（选填“由玻璃棒到验电器”或“由验电器到玻璃棒”）。
5．如图4所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数为0.3A，电压表示数为6V。若两表互换位置，当开关S2闭合、S1断开时，电流表示数为0.2A，则 R2的阻值为_______Ω，电源电压为________V。
6．网传2月11日这天地球引力最小，可以将扫把静立于地面，如图5所示。其实只要细心操作，任何时候你都能成功，扫把能静立于水平地面主要是利用了______________原理，之所以细心操作是为了满足原理中_____________________的条件，这与地球引力大小并无关系。
二、选择题（本大题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）

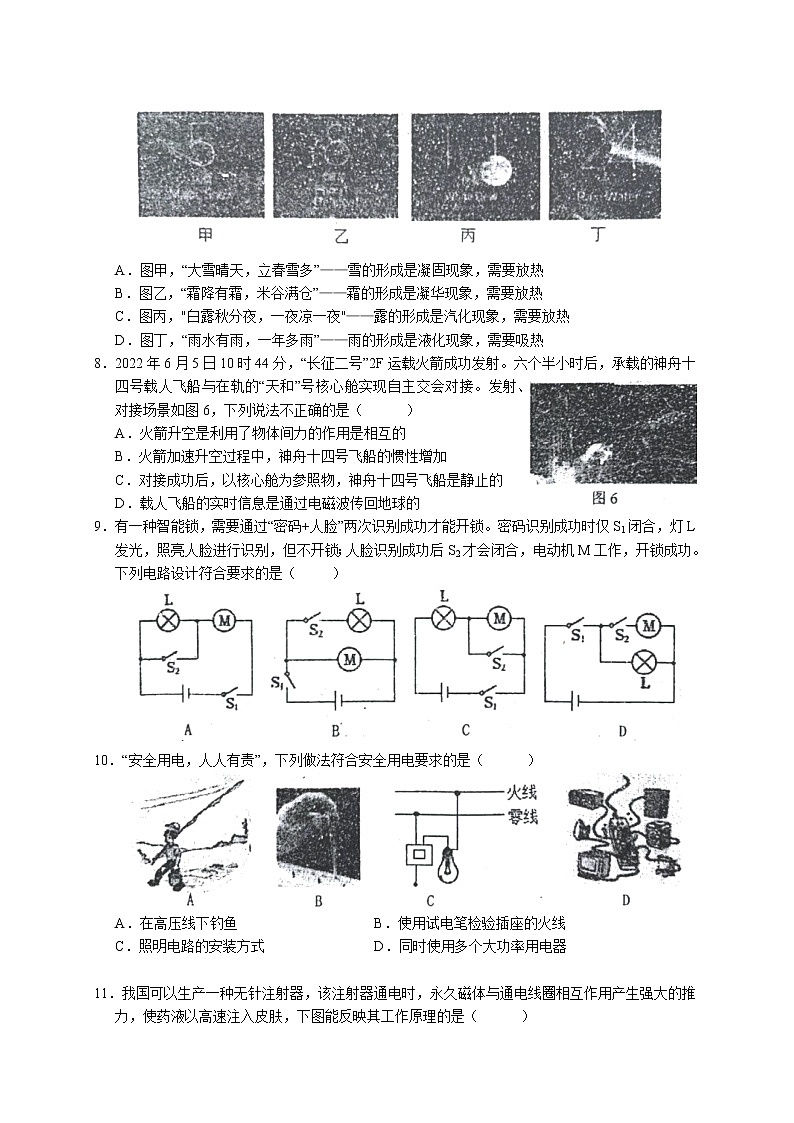

7．北京冬奥会开幕式上二十四节气倒计时惊艳全场。"二十四节气"是中华智慧的结晶，下列有关节气的谚语说法正确的是（ ）
A．图甲，“大雪晴天，立春雪多”——雪的形成是凝固现象，需要放热
B．图乙，“霜降有霜，米谷满仓”——霜的形成是凝华现象，需要放热
C．图丙，"白露秋分夜，一夜凉一夜"——露的形成是汽化现象，需要放热
D．图丁，“雨水有雨，一年多雨”——雨的形成是液化现象，需要吸热
8．2022年6月5日10时44分，“长征二号”2F运载火箭成功发射。六个半小时后，承载的神舟十四号载人飞船与在轨的“天和”号核心舱实现自主交会对接。发射、对接场景如图6，下列说法不正确的是（ ）
A．火箭升空是利用了物体间力的作用是相互的
B．火箭加速升空过程中，神舟十四号飞船的惯性增加
C．对接成功后，以核心舱为参照物，神舟十四号飞船是静止的
D．载人飞船的实时信息是通过电磁波传回地球的
9．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁；人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
10．“安全用电，人人有责”，下列做法符合安全用电要求的是（ ）
A．在高压线下钓鱼B．使用试电笔检验插座的火线
C．照明电路的安装方式 D．同时使用多个大功率用电器

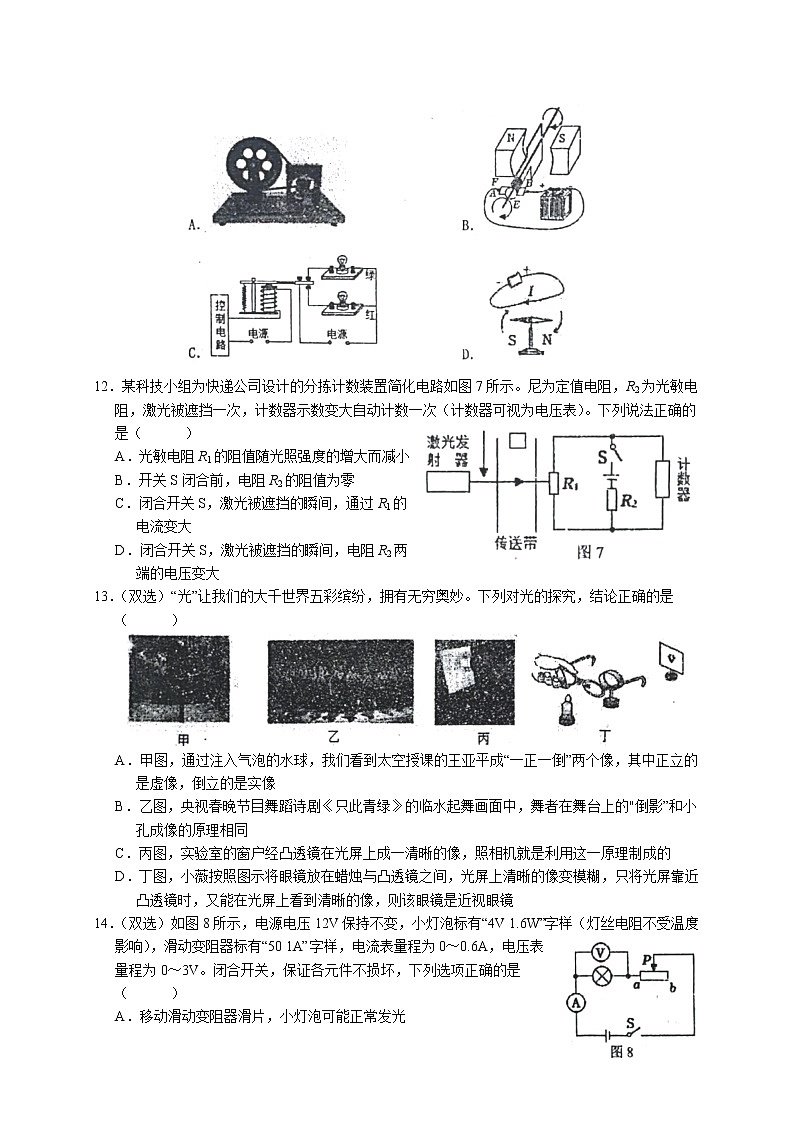

11．我国可以生产一种无针注射器，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液以高速注入皮肤，下图能反映其工作原理的是（ ）
12．某科技小组为快递公司设计的分拣计数装置简化电路如图7所示。尼为定值电阻，R2为光敏电阻，激光被遮挡一次，计数器示数变大自动计数一次（计数器可视为电压表）。下列说法正确的是（ ）
A．光敏电阻R1的阻值随光照强度的增大而减小
B．开关S闭合前，电阻R2的阻值为零
C．闭合开关S，激光被遮挡的瞬间，通过R1的电流变大
D．闭合开关S，激光被遮挡的瞬间，电阻R2两端的电压变大
13．（双选）“光”让我们的大千世界五彩缤纷，拥有无穷奥妙。下列对光的探究，结论正确的是（ ）
A．甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像
B．乙图，央视春晚节目舞蹈诗剧《只此青绿》的临水起舞画面中，舞者在舞台上的"倒影”和小孔成像的原理相同
C．丙图，实验室的窗户经凸透镜在光屏上成一清晰的像，照相机就是利用这一原理制成的
D．丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜
14．（双选）如图8所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样（灯丝电阻不受温度影响），滑动变阻器标有“50 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关，保证各元件不损坏，下列选项正确的是（ ）
A．移动滑动变阻器滑片，小灯泡可能正常发光
B．电路消耗的总功率最大为4.8W
C．滑动变阻器两端电压变化范围为9～10V
D．当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为120J
三、作图题（本大题共2小题，每题2分，共4分）
15．如图9所示，某小车沿水平面向右做匀速直线运动，在车厢顶部用细绳竖直悬挂一个小球，小球与光滑的竖直车厢壁刚好接触，若小车突然刹车，请在图中画出此时小球的受力示意图。
16．张聪同学在东风渠东岸的人行道锻炼身体时发现，水中的小鱼（A）在对岸的路灯（B）的像中嬉戏，试在图10中画出张聪（C）看到水中鱼（A）的光路图。
四、实验探究题（本大题共3小题，17题4分，18题7分，19题8分，共19分）
17．五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。关于平面镜成像的特点，小明用如图11所示的装置进行了探究。
（1）用玻璃板代替平面镜进行实验，目的是便于_______________。
（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小_________，证实了“影与形无异”。
（3）若在玻璃板后放置一块木板，蜡烛A_________（选填“仍能”或“不能”）通过玻璃板成像。蜡烛A的像，是它发出的光经玻璃板_________而形成的。
18．在"探究影响滑动摩擦力大小因素"的实验中，小代做了如图12甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1、2次用相同的长木板，第3次用表面更加粗糙的长木板。
（1）实验时用弹簧测力计沿水平方向拉动木块，使其在木板上做________________，则滑动摩擦力的大小________（选填“大于”、“等于”或“小于”）拉力的大小。
（2）比较1、2两次实验，得出结论________________________________________________。
（3）比较________两次实验，是为了探究滑动摩擦力的大小与接触面粗糙程度的关系。
（4）小芳同学将实验方法进行了改进，实验装置如图乙所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力方向__________，大小为_________N，这样改进的好处是__________________（写出一条即可）。
19．某物理实验小组用“伏安法”测量未知电阻Rx的阻值，实验电路如图13甲所示。
（1）图甲中有一根导线连接错误，请你在错误的导线上打“×”，并画出正确的导线（导线不得交叉）。闭合开关S前，应将滑动变阻器的滑片移到最_______端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且接近3V，则电路故障的原因可能是______________。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为________A，则电阻Rx=_______Ω，则电阻个实验中多次测量的目的相同？________。
A．测量物体的长度 B．测量小灯泡的电阻 C．探究电流与电阻的关系
（4）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出 R的阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为R0，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S，_______________________，读出电压表示数为U2；
③待测电阻 Rx=____________。（用已知和测量出的物理量符号表示）
五、综合应用题（共2小题，20题7分，21题10分，共17分）
20．据世卫组织的研究报告统计，我国有超过5亿人近视，需要佩戴眼镜矫正，组成眼镜的主要材料指标如下表：
（1）王老师选择的是每块体积为4cm3的树脂镜片，试求出该副眼镜的镜片质量。
（2）若所用的是一副铜合金镜架，其质量为32g；若以钛合金代替铜合金，这副镜架的重力将变为多少？（g取10N/kg）
（3）近视给广大青少年带来诸多不便，对于“如何预防近视眼”请提出一条合理的建议。
21．如图14甲所示为小明家的电饭锅，从铭牌可知该电饭锅能效等级为三级，额定电压220V，加热功率1000W。电饭锅的简化电路图如图乙所示，有加热和保温两挡，其中 B 和 尼均为发热电阻，且阻值不随着温度的变化而改变。求：
（1）小明想利用如图丙所示的电能表测量电饭锅的保温功率，他关闭家中其它用电器，让电饭锅处于“保温”状态正常工作，观察到电能表转盘在5min内转了30圈。该电饭锅的保温功率为多少？
（2）电阻R1的阻值为多少？
（3）小明上网查询得知，国家标准中规定电饭锅在加热功率下正常工作时，三级能效的热效率值（电热转化效率）范围为81% ≤ η < 86%。他用学过的知识对电饭锅进行测试：将温度为20℃、质量为2kg的水加热到100℃，电饭锅正常工作用时800s。已知c水=4.2 ×103J/（kg·℃），请你通过计算帮助小明判断该电饭锅的热效率值是否达到三级能效。
九年级物理学情调研2参考答案
一、填空题（本大题共6小题，每空1分，共14分）
1．扩散 热传递 引力
2．振动 音调
3．静止 4
4．正 排斥 由玻璃棒到验电器
5．10 6
6．二力平衡 重力与支持力作用在同一条直线上
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7．B 8．B 9．D 10．B 11．B 12．A 13．AC 14．CD
三、作图题（共2小题，每题2分，共4分）
四、实验探究题（共3小题，17题4分，18题7分，19题8分，共19分）
17．（1）确定像的位置 （2）相等 （3）仍能 反射
18．（1）匀速直线运动 等于
（2）接触面粗糙程度一定时，压力越大，滑动摩擦力越大
（3）2、3
（4）水平向右 2.8 不需要木板做匀速直线运动，便于实验操作（或弹簧测力计示数稳定，便于读数）合理均可
19．（1）如右图 右
（2）定值电阻R1断路
（3）0.16 10 A
（4）滑片P移到b端时 U2R1/（U1-U2）
五、综合应用题（共2小题，20题7分，21题10分，共17分）
20．（1）树脂镜片质量m=ρ树脂V树脂=1.3g/cm3×4cm3×2=10.4g……2分
（2）铜合金镜架的体积V=m铜/ρ铜=32g/8g/cm3=4cm3
钛合金架的体积V′=V=4cm3，
钛合金架的质量m′=ρ钛V′=4.5g/cm3×4cm3=18g
重力 G=m' g=0.018kg×10N/kg=0.18N……4分
（3）建议：①读书时眼睛距离书本尽量保持25cm的距离：②不要在光线太强或太暗的地方读书写字（合理均可）。……1分
21．（1）转盘在5min内消耗的电能W===0.01kW·h．
P保温==0.12kW=120W；……2分
（2）当S闭合时，只有R1接入电路中，电阻较小，功率较大，为加热状态。
R1的电阻R1=U2/P额=（220V）2/1000W=48.4Ω…2分
（3）水吸收的热量Q吸=c水m△t=4.2×103J/（kg·℃）×2kg×（100℃-20℃）=6.72×105J……2 分
用时800s消耗的电能W'=P加热t'=1000W×800s=8×105 J；……2分
电饭锅的热效率 η=，81%≤84%<86%，故该电饭锅的热效率值达到三级能效。……2分
一、填空题（本大题共6小题，每空1分，共14分）
1．劳动课上小玉学习了一道中国传统美食“拔丝红薯”，刚出锅的“拔丝红薯”香气四溢，这是_______现象；制作“拔丝”用的糖浆，需要不断地加热、搅拌，主要是通过_______的方式改变糖浆的内能；'咀嚼时感觉糖粘牙，因为分子间存在________。
2．航天员王亚平在中国空间站用古筝弹奏《茉莉花》，为全国人民送上太空音乐祝福，如图1。演奏古筝时通过弦的_______发声，用相同的力拨动长短不同的琴弦，发出声音的_______不同（填声音的特性）。
3．2022年10月1日，新郑梦华湖湿地公园正式开园，为群众提供了锻炼的好去处。甲、乙两位同学沿着公园直线跑道同时同地同向出发，其s-t图象如图2所示，则第12s时甲的运动状态为________（选填“静止”、“匀速直线运动”或“变速直线运动”）；从出发到甲、乙相遇的这段时间内，甲的平均速度为_______m/s。
4．如图3所示，用丝绸摩擦过的玻璃棒去接触验电器的金展球，金属箔片因带上_______（选填“正”或“负”）电荷互相_______而张开，瞬时电流方向是_____________________（选填“由玻璃棒到验电器”或“由验电器到玻璃棒”）。
5．如图4所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数为0.3A，电压表示数为6V。若两表互换位置，当开关S2闭合、S1断开时，电流表示数为0.2A，则 R2的阻值为_______Ω，电源电压为________V。
6．网传2月11日这天地球引力最小，可以将扫把静立于地面，如图5所示。其实只要细心操作，任何时候你都能成功，扫把能静立于水平地面主要是利用了______________原理，之所以细心操作是为了满足原理中_____________________的条件，这与地球引力大小并无关系。
二、选择题（本大题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7．北京冬奥会开幕式上二十四节气倒计时惊艳全场。"二十四节气"是中华智慧的结晶，下列有关节气的谚语说法正确的是（ ）
A．图甲，“大雪晴天，立春雪多”——雪的形成是凝固现象，需要放热
B．图乙，“霜降有霜，米谷满仓”——霜的形成是凝华现象，需要放热
C．图丙，"白露秋分夜，一夜凉一夜"——露的形成是汽化现象，需要放热
D．图丁，“雨水有雨，一年多雨”——雨的形成是液化现象，需要吸热
8．2022年6月5日10时44分，“长征二号”2F运载火箭成功发射。六个半小时后，承载的神舟十四号载人飞船与在轨的“天和”号核心舱实现自主交会对接。发射、对接场景如图6，下列说法不正确的是（ ）
A．火箭升空是利用了物体间力的作用是相互的
B．火箭加速升空过程中，神舟十四号飞船的惯性增加
C．对接成功后，以核心舱为参照物，神舟十四号飞船是静止的
D．载人飞船的实时信息是通过电磁波传回地球的
9．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁；人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
10．“安全用电，人人有责”，下列做法符合安全用电要求的是（ ）
A．在高压线下钓鱼B．使用试电笔检验插座的火线
C．照明电路的安装方式 D．同时使用多个大功率用电器
11．我国可以生产一种无针注射器，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液以高速注入皮肤，下图能反映其工作原理的是（ ）
12．某科技小组为快递公司设计的分拣计数装置简化电路如图7所示。尼为定值电阻，R2为光敏电阻，激光被遮挡一次，计数器示数变大自动计数一次（计数器可视为电压表）。下列说法正确的是（ ）
A．光敏电阻R1的阻值随光照强度的增大而减小
B．开关S闭合前，电阻R2的阻值为零
C．闭合开关S，激光被遮挡的瞬间，通过R1的电流变大
D．闭合开关S，激光被遮挡的瞬间，电阻R2两端的电压变大
13．（双选）“光”让我们的大千世界五彩缤纷，拥有无穷奥妙。下列对光的探究，结论正确的是（ ）
A．甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像
B．乙图，央视春晚节目舞蹈诗剧《只此青绿》的临水起舞画面中，舞者在舞台上的"倒影”和小孔成像的原理相同
C．丙图，实验室的窗户经凸透镜在光屏上成一清晰的像，照相机就是利用这一原理制成的
D．丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜
14．（双选）如图8所示，电源电压12V保持不变，小灯泡标有“4V 1.6W”字样（灯丝电阻不受温度影响），滑动变阻器标有“50 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关，保证各元件不损坏，下列选项正确的是（ ）
A．移动滑动变阻器滑片，小灯泡可能正常发光
B．电路消耗的总功率最大为4.8W
C．滑动变阻器两端电压变化范围为9～10V
D．当滑动变阻器滑片P置于b端时，滑动变阻器通电1min产生的热量为120J
三、作图题（本大题共2小题，每题2分，共4分）
15．如图9所示，某小车沿水平面向右做匀速直线运动，在车厢顶部用细绳竖直悬挂一个小球，小球与光滑的竖直车厢壁刚好接触，若小车突然刹车，请在图中画出此时小球的受力示意图。
16．张聪同学在东风渠东岸的人行道锻炼身体时发现，水中的小鱼（A）在对岸的路灯（B）的像中嬉戏，试在图10中画出张聪（C）看到水中鱼（A）的光路图。
四、实验探究题（本大题共3小题，17题4分，18题7分，19题8分，共19分）
17．五代时期名士谭峭所著《化书》中，记载了照镜子时“影与形无异”的现象。关于平面镜成像的特点，小明用如图11所示的装置进行了探究。
（1）用玻璃板代替平面镜进行实验，目的是便于_______________。
（2）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小_________，证实了“影与形无异”。
（3）若在玻璃板后放置一块木板，蜡烛A_________（选填“仍能”或“不能”）通过玻璃板成像。蜡烛A的像，是它发出的光经玻璃板_________而形成的。
18．在"探究影响滑动摩擦力大小因素"的实验中，小代做了如图12甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1、2次用相同的长木板，第3次用表面更加粗糙的长木板。
（1）实验时用弹簧测力计沿水平方向拉动木块，使其在木板上做________________，则滑动摩擦力的大小________（选填“大于”、“等于”或“小于”）拉力的大小。
（2）比较1、2两次实验，得出结论________________________________________________。
（3）比较________两次实验，是为了探究滑动摩擦力的大小与接触面粗糙程度的关系。
（4）小芳同学将实验方法进行了改进，实验装置如图乙所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力方向__________，大小为_________N，这样改进的好处是__________________（写出一条即可）。
19．某物理实验小组用“伏安法”测量未知电阻Rx的阻值，实验电路如图13甲所示。
（1）图甲中有一根导线连接错误，请你在错误的导线上打“×”，并画出正确的导线（导线不得交叉）。闭合开关S前，应将滑动变阻器的滑片移到最_______端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且接近3V，则电路故障的原因可能是______________。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为________A，则电阻Rx=_______Ω，则电阻个实验中多次测量的目的相同？________。
A．测量物体的长度 B．测量小灯泡的电阻 C．探究电流与电阻的关系
（4）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出 R的阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为R0，请你把以下测量步骤补充完整。
①闭合开关S，滑片P移到a端时，读出电压表示数为U1；
②闭合开关S，_______________________，读出电压表示数为U2；
③待测电阻 Rx=____________。（用已知和测量出的物理量符号表示）
五、综合应用题（共2小题，20题7分，21题10分，共17分）
20．据世卫组织的研究报告统计，我国有超过5亿人近视，需要佩戴眼镜矫正，组成眼镜的主要材料指标如下表：
（1）王老师选择的是每块体积为4cm3的树脂镜片，试求出该副眼镜的镜片质量。
（2）若所用的是一副铜合金镜架，其质量为32g；若以钛合金代替铜合金，这副镜架的重力将变为多少？（g取10N/kg）
（3）近视给广大青少年带来诸多不便，对于“如何预防近视眼”请提出一条合理的建议。
21．如图14甲所示为小明家的电饭锅，从铭牌可知该电饭锅能效等级为三级，额定电压220V，加热功率1000W。电饭锅的简化电路图如图乙所示，有加热和保温两挡，其中 B 和 尼均为发热电阻，且阻值不随着温度的变化而改变。求：
（1）小明想利用如图丙所示的电能表测量电饭锅的保温功率，他关闭家中其它用电器，让电饭锅处于“保温”状态正常工作，观察到电能表转盘在5min内转了30圈。该电饭锅的保温功率为多少？
（2）电阻R1的阻值为多少？
（3）小明上网查询得知，国家标准中规定电饭锅在加热功率下正常工作时，三级能效的热效率值（电热转化效率）范围为81% ≤ η < 86%。他用学过的知识对电饭锅进行测试：将温度为20℃、质量为2kg的水加热到100℃，电饭锅正常工作用时800s。已知c水=4.2 ×103J/（kg·℃），请你通过计算帮助小明判断该电饭锅的热效率值是否达到三级能效。
九年级物理学情调研2参考答案
一、填空题（本大题共6小题，每空1分，共14分）
1．扩散 热传递 引力
2．振动 音调
3．静止 4
4．正 排斥 由玻璃棒到验电器
5．10 6
6．二力平衡 重力与支持力作用在同一条直线上
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7．B 8．B 9．D 10．B 11．B 12．A 13．AC 14．CD
三、作图题（共2小题，每题2分，共4分）
四、实验探究题（共3小题，17题4分，18题7分，19题8分，共19分）
17．（1）确定像的位置 （2）相等 （3）仍能 反射
18．（1）匀速直线运动 等于
（2）接触面粗糙程度一定时，压力越大，滑动摩擦力越大
（3）2、3
（4）水平向右 2.8 不需要木板做匀速直线运动，便于实验操作（或弹簧测力计示数稳定，便于读数）合理均可
19．（1）如右图 右
（2）定值电阻R1断路
（3）0.16 10 A
（4）滑片P移到b端时 U2R1/（U1-U2）
五、综合应用题（共2小题，20题7分，21题10分，共17分）
20．（1）树脂镜片质量m=ρ树脂V树脂=1.3g/cm3×4cm3×2=10.4g……2分
（2）铜合金镜架的体积V=m铜/ρ铜=32g/8g/cm3=4cm3
钛合金架的体积V′=V=4cm3，
钛合金架的质量m′=ρ钛V′=4.5g/cm3×4cm3=18g
重力 G=m' g=0.018kg×10N/kg=0.18N……4分
（3）建议：①读书时眼睛距离书本尽量保持25cm的距离：②不要在光线太强或太暗的地方读书写字（合理均可）。……1分
21．（1）转盘在5min内消耗的电能W===0.01kW·h．
P保温==0.12kW=120W；……2分
（2）当S闭合时，只有R1接入电路中，电阻较小，功率较大，为加热状态。
R1的电阻R1=U2/P额=（220V）2/1000W=48.4Ω…2分
（3）水吸收的热量Q吸=c水m△t=4.2×103J/（kg·℃）×2kg×（100℃-20℃）=6.72×105J……2 分
用时800s消耗的电能W'=P加热t'=1000W×800s=8×105 J；……2分
电饭锅的热效率 η=，81%≤84%<86%，故该电饭锅的热效率值达到三级能效。……2分
