2022-2023学年山东省滨州市九年级上册物理期末专项提升模拟试卷

温馨提示：

1. 本试卷分第Ⅰ卷和第Ⅱ卷两部分，共8页。满分100分，考试用时60分钟。考试结束后，只上交答题卡。

2．答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试题卷和答题卡规定的位置上。

3．第Ⅰ卷每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。

4. 第Ⅱ卷必须用0.5毫米黑色签字笔作答（作图可用），答案必须写在答题卡各题目指定区域内相应的位置，不能写在试题卷上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带。不按以上要求作答的答案无效。

第Ⅰ卷（选择题  共48分）

一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）

1．2021年12月9日，“太空教师”王亚平在中国空间站授课时，用注水器给水膜注水，神奇的现象出现了，水膜变成了一颗晶莹剔透的大水球。下列说法错误的是

A．注入颜料后整个水球变成蓝色，是因为分子在不停地做无规则运动

B．水聚合成球形是因为分子间存在斥力

C．空间站向地面传递信息靠的是电磁波

D．太阳能电池板将太阳能转化为空间站所需要的电能

2．如图甲，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速下压活塞，硝化棉燃烧。如图乙是某汽油机工作的某一个冲程。下列说法中正确的是

A．甲图中，活塞与玻璃筒摩擦产生的热量是导致棉花燃烧的主要原因

B．甲图中，迅速下压活塞的过程中，活塞的机械能转化为空气内能

C．乙图所示冲程靠飞轮的惯性完成，并吸入空气

D．若乙图所示内燃机工作的效率是35%，说明它工作时燃料燃烧放出的能量65%转化为有用功

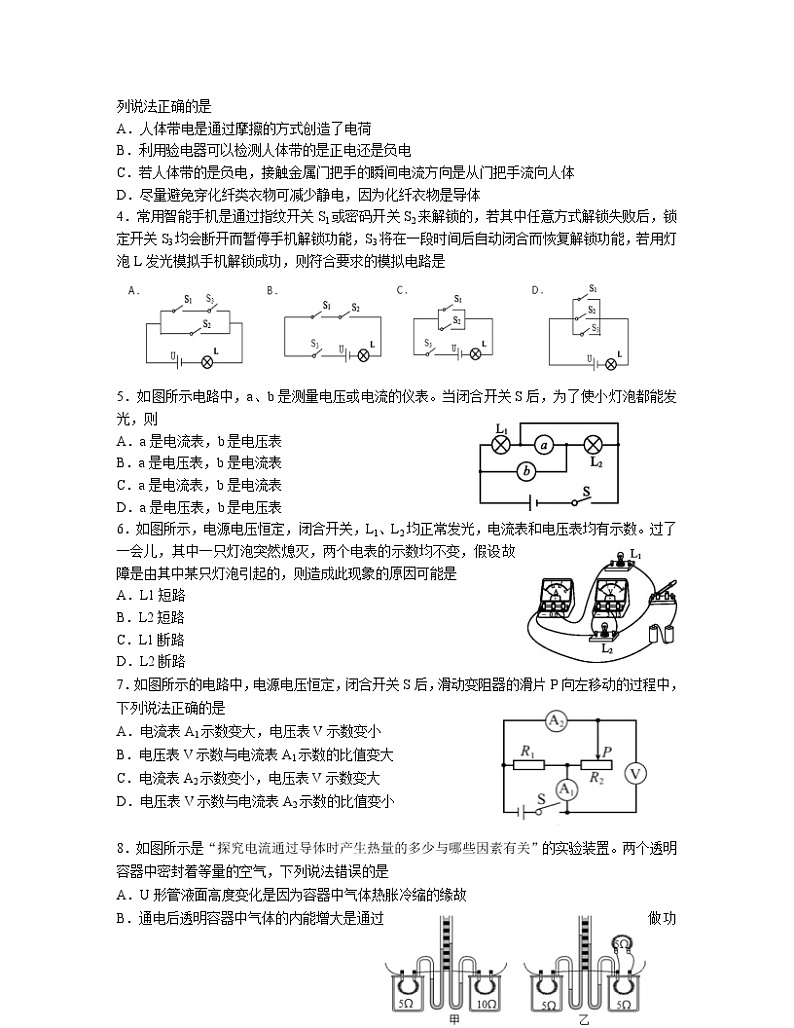

3．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。针对以上现象，下列说法正确的是

A．人体带电是通过摩擦的方式创造了电荷

B．利用验电器可以检测人体带的是正电还是负电

C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体

D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体

4．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任意方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是

5．如图所示电路中，a、b是测量电压或电流的仪表。当闭合开关S后，为了使小灯泡都能发光，则

A．a是电流表，b是电压表

B．a是电压表，b是电流表

C．a是电流表，b是电流表

D．a是电压表，b是电压表

6．如图所示，电源电压恒定，闭合开关，L1、L2均正常发光，电流表和电压表均有示数。过了一会儿，其中一只灯泡突然熄灭，两个电表的示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是

A．L1短路

B．L2短路

C．L1断路

D．L2断路

7．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是

A．电流表A1示数变大，电压表V示数变小

B．电压表V示数与电流表A1示数的比值变大

C．电流表A2示数变小，电压表V示数变大

D．电压表V示数与电流表A2示数的比值变小

8．如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法错误的是

A．U形管液面高度变化是因为容器中气体热胀冷缩的缘故

B．通电后透明容器中气体的内能增大是通过做功的方式改变的

C．图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1:2

D．图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系

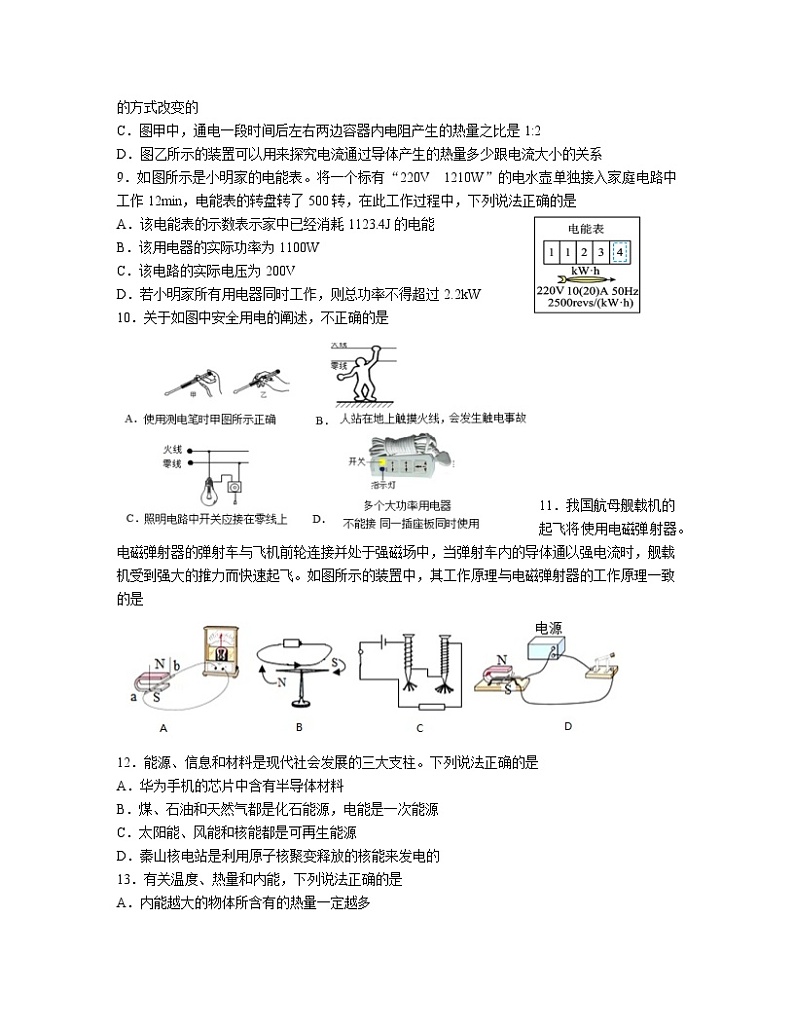

9．如图所示是小明家的电能表。将一个标有“220V　1210W”的电水壶单独接入家庭电路中工作12min，电能表的转盘转了500转，在此工作过程中，下列说法正确的是

A．该电能表的示数表示家中已经消耗1123.4J的电能

B．该用电器的实际功率为1100W

C．该电路的实际电压为200V

D．若小明家所有用电器同时工作，则总功率不得超过2.2kW

10．关于如图中安全用电的阐述，不正确的是

11．我国航母舰载机的起飞将使用电磁弹射器。电磁弹射器的弹射车与飞机前轮连接并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。如图所示的装置中，其工作原理与电磁弹射器的工作原理一致的是

12．能源、信息和材料是现代社会发展的三大支柱。下列说法正确的是

A．华为手机的芯片中含有半导体材料

B．煤、石油和天然气都是化石能源，电能是一次能源

C．太阳能、风能和核能都是可再生能源

D．秦山核电站是利用原子核聚变释放的核能来发电的

13．有关温度、热量和内能，下列说法正确的是

A．内能越大的物体所含有的热量一定越多

B．温度相同的物体接触时不发生热传递

C．热量总是从内能大的物体向内能小的物体转移

D．同一物体温度降低，它的内能减少

14．如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法正确的是

A．报警器利用了水银导电和热胀冷缩的性质

B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点

C．报警器中，水银温度计和电磁铁串联在电路中

D．温度达到90℃时，报警器中的灯亮同时铃响

15．如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I﹣U关系图象如图乙所示，最后小灯泡正常发光。下列说法中正确的是

A．小灯泡的额定电压为12V

B．滑动变阻器的最大阻值为9Ω

C．该电路的最小总功率是3W

D．小灯泡正常发光1min，电流所做的功为24J

第Ⅱ卷（非选择题   共52分）

二、填空题（每空2分，共6分）

16．2021年10月16日，神州十三号载人飞船发射取得圆满成功。火箭加速升空时用液态氢作为燃料是因为液态氢的_______大。（选填“密度”“比热”“热值”）

17．为提倡节能环保，近几年我市引进大量新能源电动公交车。若充电过程中充电电流为100 A，充电电压为380 V，则为新能源电动公交车充电2h消耗的电能为　　　　kW·h。

18. 某玩具车电动机M的转子线圈电阻R0=1Ω，一同学把该电动机M接入如图所示的电路中，闭合开关，调节滑动变阻器，使电动机M正常工作，此时电压表的示数为9V，电流表的示数为1A，正常工作1min，该电动机M产生的热量为_______J。

三、作图、实验与探究题（本题共4个小题，共26分）

19.（5分）

（1）如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则。

（2）将图中的电磁铁连入你设计的电路中（在方框内完成），要求：

①电路能改变电磁铁磁性的强弱；②使小磁针静止时如图所示。

20.（3分）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：

（1）实验中应通过观察________来比较电阻的大小；

（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与________的关系；

（3）为了探究导体电阻大小与导体材料的关系，应选用编号为________的两根电阻丝进行实验。

21.（12分）同学们在测定“小灯泡电功率”的实验，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

（1）请你用笔画线代替导线，将甲图中的实物电路连接完整。

（2）正确连接电路后，闭合开关，小滨同学发现无论怎样调节滑动变阻器，灯泡都不亮，且电流表、电压表均无示数。小滨同学用电压表检测电路故障，他把电压表分别接在EF、FG、GH、HB和BC间，发现在EF和BC间时电压表有示数，其他位置电压表无示数，则电路故障可能是                    。

（3）排除故障后，小滨同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为     V，若他想测量小灯泡的额定功率，应将甲图中滑片P向      （选填“A”或“B”）端移动。

（4）小滨同学继续移动滑片P，记下多组小灯泡在不同电压下的电流，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是       W，小灯泡正常发光时的电阻为        Ω。

（5）小滨同学发现通过小灯泡的电流与两端电压不成正比，这是因为                。

（6）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们帮她设计了如图丁所示的电路，也正确测出了小灯泡的额定功率。已知电源电压不变，实验步骤如下：

①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P使电压表读数为小灯泡额定电压U额；

②闭合开关S，断开S1，再闭合S2，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；

③小灯泡额定功率的表达式P额=__________。（用U额、U、R0表示）

22.（6分）如图所示是“探究感应电流产生的条件”实验装置。

（1）该同学进行以下尝试，能使电流表指针偏转的是_________。（选填字母标号）

A．导线ab在磁场中静止，换用磁性更强的蹄形磁体

B．导线在磁场中静止，但不用单根导线ab，而用匝数很多的线圈

C．蹄形磁体静止，导线ab从图中所示位置水平向左或水平向右运动

D．蹄形磁体静止，导线ab从图中所示位置竖直向上或竖直向下运动

E．蹄形磁体静止，导线ab从图中所示位置斜向上或斜向下运动

（2）保持ab棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与___________的关系；

（3）若将此装置中灵敏电流计换成___________，可进一步探究电动机的工作原理。

四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）

23.（10分）如图所示，电源电压保持不变，电流表的量程为0～3A，电压表的量程为0～15V，R1=10Ω，滑动变阻器R2的规格为“50Ω 1A”。

（1）闭合开关S1 ，断开开关S2、S3 ，电流表示数为0.8A，则电源电压是多少？

（2）闭合开关S3 ，断开开关S1、S2 ，滑动变阻器滑片置于中点位置时，电压表的示数为5V，求R3的阻值；

（3）闭合开关S1、S2和S3 ， 在保证各电路元件安全的情况下，电路的最大电功率是多少？

24.（10分）小滨的爸爸给自家的小汽车安装了电加热座椅垫如图甲。小滨发现该座椅垫有“高温”“低温”“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W。则：

（1）当开关S置于哪个位置时，电加热座椅垫处于高温状态？ 此时电路中的电流多大？

（2）加热片R1的阻值是多少？

（3）座椅垫处于“高温”挡时，5min就可以将质量为0.5kg的加热片从10℃加热到35℃，若加热片的吸热效率为80%，那么加热片材料的比热容是多少？

答案及评分标准

一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1～12小题只有一项符合题目要求，选对得3分；第13～15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）

1．B 2．B 3．C 4．C 5．B 6．D 7．D 8．B 9．C 10．C

11．D 12．A 13．BD 14．ABC 15．AB

二、填空题（每空2分，共6分）

16．热值 17. 76    18. 60

三、作图、实验与探究题（本题共4个小题，共26分）

19. （5分，如图，第（1）小题3分，第（2）小题2分）

20.（3分，每空1分）

（1）电流表的示数 （2）导体长度 （3）AD

21.（12分，每小题2分）

（1）如图。  （2）滑动变阻器断路

（3）2.2   B

（4）0.5  12.5

（5）灯丝的电阻随温度的升高而增大

（6）

22.（6分，每空2分） （1）CE  （2）磁场方向  （3）电源

四、综合应用题（本题共2个小题，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）

23.（10分）解：

（1）闭合开关S1，断开开关S2、S3，只有R1连接在电路中，电流表示数为0.8A，则电源电压为：

U=I1R1=0.8A×10Ω=8V        …………………………………………………………2分

（2）闭合开关S3时，此时R2与R3串联在电路中，电压表测量R2，滑动变阻器滑片置于中点位置时，电压表的示数为5V，则此时电流为：

==0.2A    …………………………………………………………2分

则R3的阻值为：

==15Ω       …………………………………………………………2分

（3）闭合开关S1、S2和S3，此时为R1与R2并联，R3被短路，为保证电路元件安全，电压表最大量程15V＞8V，故电压表安全，主要看电流表量程以及滑动变阻器规格。

滑动变阻器R2的规格为“50Ω 1A”则通过R2的最大电流为1A，此时电路最大总电流为：

===1.8A………………………………………2分

电路最大功率为：

P=UIMAX=8V×1.8A=14.4W      …………………………………………………………2分

故（1）电源电压为8V；（2）R3的阻值为15Ω；（3）电路的最大电功率为14.4W。

24.（10分）

解：（1）2………………………………………………………………………………1分

由P＝UI得，座椅垫处于“高温”时的电流：

I＝P高温/U＝20W/12V＝1.67A…………………………………………………………2分

（2）座椅垫处于“高温”挡时只有R2接入电路：

由P高＝可得，R2的阻值：R2＝＝＝7.2Ω ………………………1分

座椅垫处于“低温”挡时，R1与R2串联接入电路，电路中的总电阻：

R总＝＝＝16Ω …………………………………………………………1分

则R1的电阻：R1＝R总﹣R2＝16Ω﹣7.2Ω＝8.8Ω……………………………………1分

（3）由P＝可得，座椅垫处于“高温”挡时，5min消耗的电能：

W＝P高t＝20W×300s＝6000J……………………………………………………1分

加热片吸收的热量Q吸＝Wη＝6000J×80%＝4800J……………………………1分

由Q＝cm△t可得，加热片材料的比热容：

C＝＝4800J/【0.5kg×(35℃-10℃)】＝0.384×103J/（kg•℃）…………………2分

注：计算题其它合理答案均可得分。
