2022-2023学年河南省平顶山九年级上册物理期末专项提升模拟试卷

2022-2023学年河南省平顶山九年级上册物理期末专项提升模拟试卷

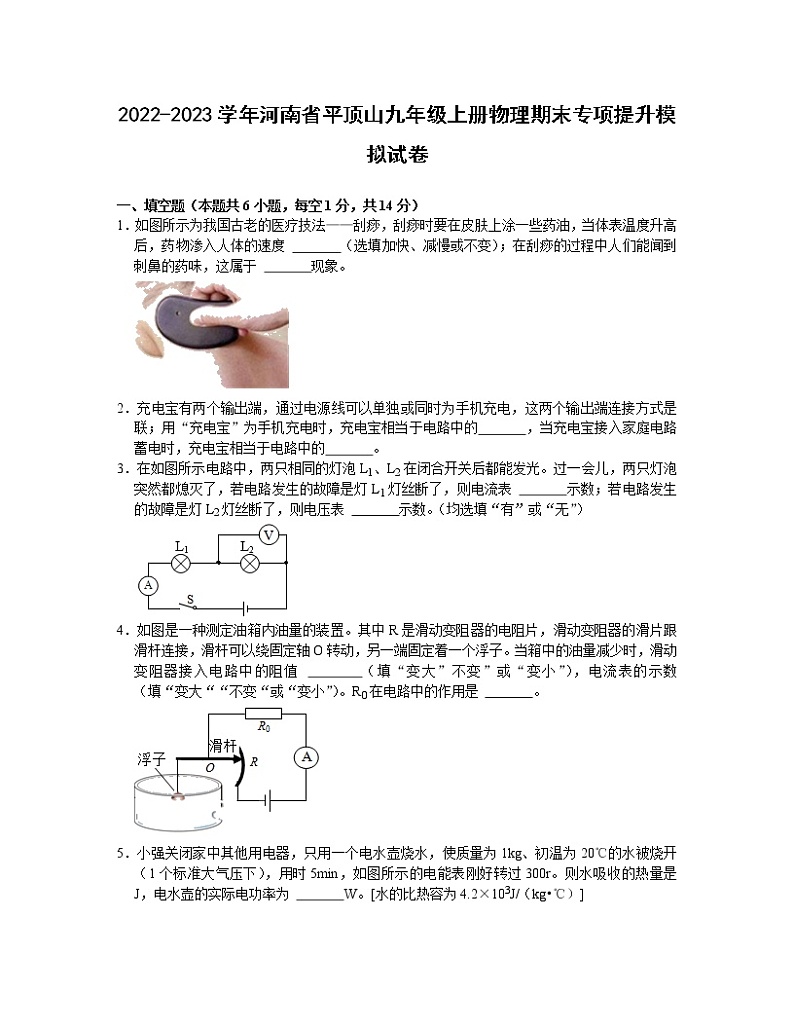

一、填空题（本题共6小题，每空1分，共14分）

1．如图所示为我国古老的医疗技法——刮痧，刮痧时要在皮肤上涂一些药油，当体表温度升高后，药物渗入人体的速度 　   　（选填加快、减慢或不变）；在刮痧的过程中人们能闻到刺鼻的药味，这属于 　   　现象。

2．充电宝有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端连接方式是　   　联；用“充电宝”为手机充电时，充电宝相当于电路中的　   　，当充电宝接入家庭电路蓄电时，充电宝相当于电路中的　   　。

3．在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光。过一会儿，两只灯泡突然都熄灭了，若电路发生的故障是灯L1灯丝断了，则电流表 　   　示数；若电路发生的故障是灯L2灯丝断了，则电压表 　   　示数。（均选填“有”或“无”）

4．如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当箱中的油量减少时，滑动变阻器接入电路中的阻值 　   　（填“变大”不变”或“变小”），电流表的示数 　   　（填“变大““不变“或“变小”）。R0在电路中的作用是 　   　。

5．小强关闭家中其他用电器，只用一个电水壶烧水，使质量为1kg、初温为20℃的水被烧开（1个标准大气压下），用时5min，如图所示的电能表刚好转过300r。则水吸收的热量是 　   　J，电水壶的实际电功率为 　   　W。[水的比热容为4.2×103J/（kg•℃）]

6．人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通。阀门S1只能向外开启，S2只能向内开启。线圈中的电流从A流向B时，电磁铁左端是 　   　极，血液会 　   　（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向 　   　（选填“需要”或“不需要”）改变。

二.选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求；全部选对得2分，选对但不全的得1分，有错选的得0分）

7．关于温度、热量和内能，下列说法中正确的是（　　）

A．0℃的冰水混合物内能为零

B．冰在熔化过程中吸收热量，温度与内能均不变

C．水的温度越高，所含热量越多

D．热量可以从内能少的物体传递到内能多的物体

8．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（　　）

A．在设计与制造热机时要不断改进与创新，以减少能量的损失

B．尽量减少热机内部各部件间的摩擦

C．让燃料与空气混合充分，使燃料燃烧得比较完全

D．尽量增加热机的工作时间

9．下列有关电流、电压和电阻的说法中正确的是（　　）

A．导体中电荷的定向移动形成了电流

B．人们规定自由电荷定向移动的方向为电流方向

C．电路两端有电压时，电路中一定有持续的电流

D．导体两端的电压为零时，导体的电阻也为零

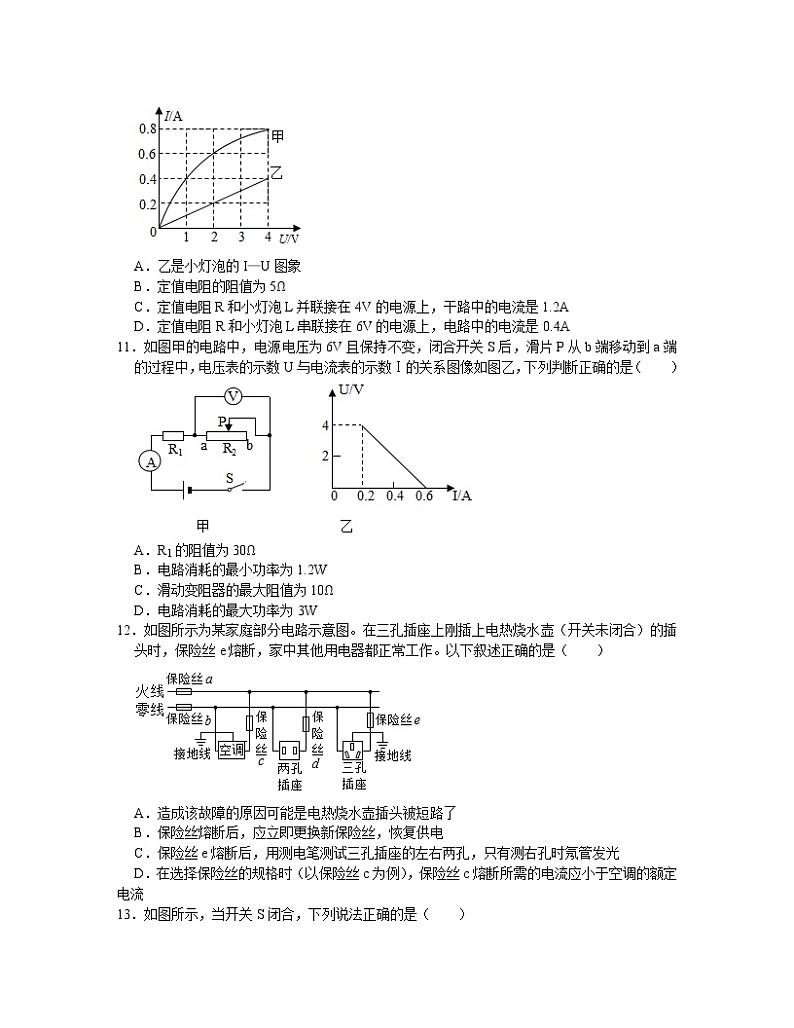

10．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图象，由图象可知（　　）

A．乙是小灯泡的I—U图象

B．定值电阻的阻值为5Ω

C．定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A

D．定值电阻R和小灯泡L串联接在6V的电源上，电路中的电流是0.4A

11．如图甲的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表的示数U与电流表的示数Ⅰ的关系图像如图乙，下列判断正确的是（　　）

A．R1的阻值为30Ω

B．电路消耗的最小功率为1.2W

C．滑动变阻器的最大阻值为10Ω

D．电路消耗的最大功率为3W

12．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）

A．造成该故障的原因可能是电热烧水壶插头被短路了

B．保险丝熔断后，应立即更换新保险丝，恢复供电

C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光

D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流

13．如图所示，当开关S闭合，下列说法正确的是（　　）

A．若②表为电流表，①③表为电压表，则L1、L2串联

B．若①②表为电流表，③表为电压表，则L1、L2串联

C．若①③表为电流表，②表为电压表，则L1、L2并联

D．若①②表为电流表，开关S闭合，L1、L2、都能发光

14．为迎接建党100周年，学校在多功能报告厅开展了党史知识抢答赛活动，关于其中使用的多媒体设备蕴含的物理知识，下列说法正确的是（　　）

A．音响中的扬声器是把声信号转换成电信号的一种装置

B．调节音响中上的音量按钮，是为了改变声音的响度

C．话筒的原理是电磁感应现象

D．使用的投影仪，成的是正立、放大的虚像

三.作图题（本题共2小题，每小题2分，共4分）

15．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。

16．如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）

17．如图所示，是小明做“探究什么情况下磁可以生电”实验装置。

（1）闭合开关，若导体不动，左右移动磁体，电路中 　   　（选填“有”或“无”）感应电流；

（2）该实验的结论是：闭合电路的一部分导体，在磁场中做 　   　运A动时，导体中就会产生感应电流；这种现象叫 　   　；

（3）如果将小量程电流表换成 　   　；可以探究磁场对通电导体的作用。

18．丹麦物理学家奥斯特1820年发现了电流的磁效应，在当时的科学界引起巨大的反响和重视，激励了科学家们的探索热情，他们让电流通过弯成各种形状的导线，研究电流产生的磁场。

（1）同年10月，安培在法国科学院的例会上做了一个有趣的实验。如图甲所示，在做好的螺线管中央穿一细线，把它悬挂起来，从理论上分析，螺线管通电后产生磁场的N极会指向地理　   　附近（选填“南极”或“北极”），进一步研究发现，通电螺线管外部的磁场与　   　磁体的磁场相似。

（2）如图乙所示，在螺线管内插一个铁芯，当电流通过螺线管时，螺线管中的铁芯就被电流的磁场　   　，使它的磁性　   　，我们可以通过　   　来判断磁场的场强，当电路断开时，它们的磁性　   　。

19．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。

（1）如图甲所示，闭合开关后，发现只有 　   　有示数，经检查发现有根导线连接错误。请在错误导线上打“×”，并用笔画线代替导线，将电路连接正确；

（2）改正错误后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示。要测量小灯泡的额定功率，应将滑片适当向 　   　（选填“左”或“右”）滑动；

（3）图丙是小灯泡的电流随电压变化关系的图象，根据图象可知，小灯泡的额定功率为 　   　W；

（4）测量小灯泡的电功率 　   　（选填“需要”或“不需要”）多次测量求平均值，原因是 　   　；

（5）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1　   　ΔR2（选填“＞”、“＜”或“＝”）；

（6）实验结束后，某同学设计了如图丁的电路来测定额定电压为3V的小灯泡的额定功率。已知电源电压为9V，定值电阻R的阻值为10Ω。请帮助他完成以下实验步骤：

①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为 　   　V时，灯泡正常发光；

②保持滑片位置不动，开关S、S2闭合，S1断开，此时电压表示数为4V；再将滑动变阻器的滑片移至最 　   　（选填“左”或“右”）端，此时电压表示数为7V；

③小灯泡的额定功率为P额＝　   　W。

五、综合应用题（本题共2小题，每小题9分，共18分）

20．电热直饮机非常普遍，它利用内部的电热丝将水烧开，打开水龙头即可有开水饮用，同时还有保温功能。图是某学校新安装的电热直饮机，图乙是它的简化电路图（R1、R2均为电热丝），各项参数如表所示。

（1）该电热水器处于正常加热状态时的工作电流是多少？

（2）电阻丝R1的阻值是多少？

21．如图甲所示，是一种电加热恒温箱的简化工作原理电路图。工作电路由电压U0＝220V的电源和阻值为R0＝88Ω的电热丝组成。控制电路是由电压U1＝7.5V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R1（可取值范围为0～120Ω）和热敏电阻Rt组成的，热敏电阻Rt的阻值随温度变化的关系如图乙所示。当控制电路的电流达到50mA时，衔铁才吸合，从而切断右边工作电路，停止加热。

（1）由乙图可知热敏电阻Rt的阻值随温度的升高怎样变化？

（2）求工作电路中电热丝R0工作时的电流和工作5min产生的热量。

（3）如果恒温箱的温度设定为60℃则电阻箱R1应取多大阻值。

（4）该恒温箱可设定的最高温度是多少。
