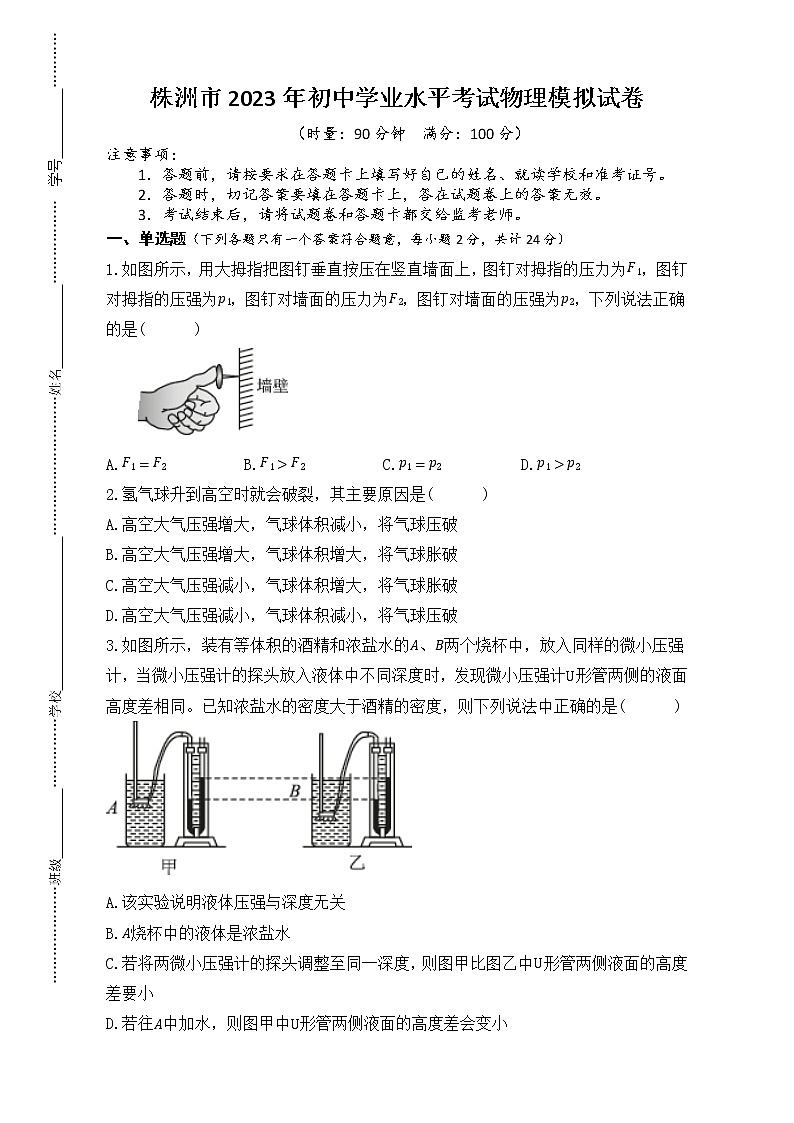

2023年湖南省株洲市初中学业水平考试物理模拟试卷（含答案）

这是一份2023年湖南省株洲市初中学业水平考试物理模拟试卷（含答案），共20页。

1．答题前，请按要求在答题卡上填写好自己的姓名、就读学校和准考证号。
2．答题时，切记答案要填在答题卡上，答在试题卷上的答案无效。
3．考试结束后，请将试题卷和答题卡都交给监考老师。
一、单选题（下列各题只有一个答案符合题意，每小题2分，共计24分）
1.如图所示，用大拇指把图钉垂直按压在竖直墙面上，图钉对拇指的压力为F1，图钉对拇指的压强为p1，图钉对墙面的压力为F2，图钉对墙面的压强为p2，下列说法正确的是( )

A.F1=F2B.F1>F2C.p1=p2D.p1>p2
2.氢气球升到高空时就会破裂，其主要原因是( )
A.高空大气压强增大，气球体积减小，将气球压破
B.高空大气压强增大，气球体积增大，将气球胀破
C.高空大气压强减小，气球体积增大，将气球胀破
D.高空大气压强减小，气球体积减小，将气球压破
3.如图所示，装有等体积的酒精和浓盐水的A、B两个烧杯中，放入同样的微小压强计，当微小压强计的探头放入液体中不同深度时，发现微小压强计U形管两侧的液面高度差相同。已知浓盐水的密度大于酒精的密度，则下列说法中正确的是( )
A.该实验说明液体压强与深度无关
B.A烧杯中的液体是浓盐水
C.若将两微小压强计的探头调整至同一深度，则图甲比图乙中U形管两侧液面的高度差要小
D.若往A中加水，则图甲中U形管两侧液面的高度差会变小

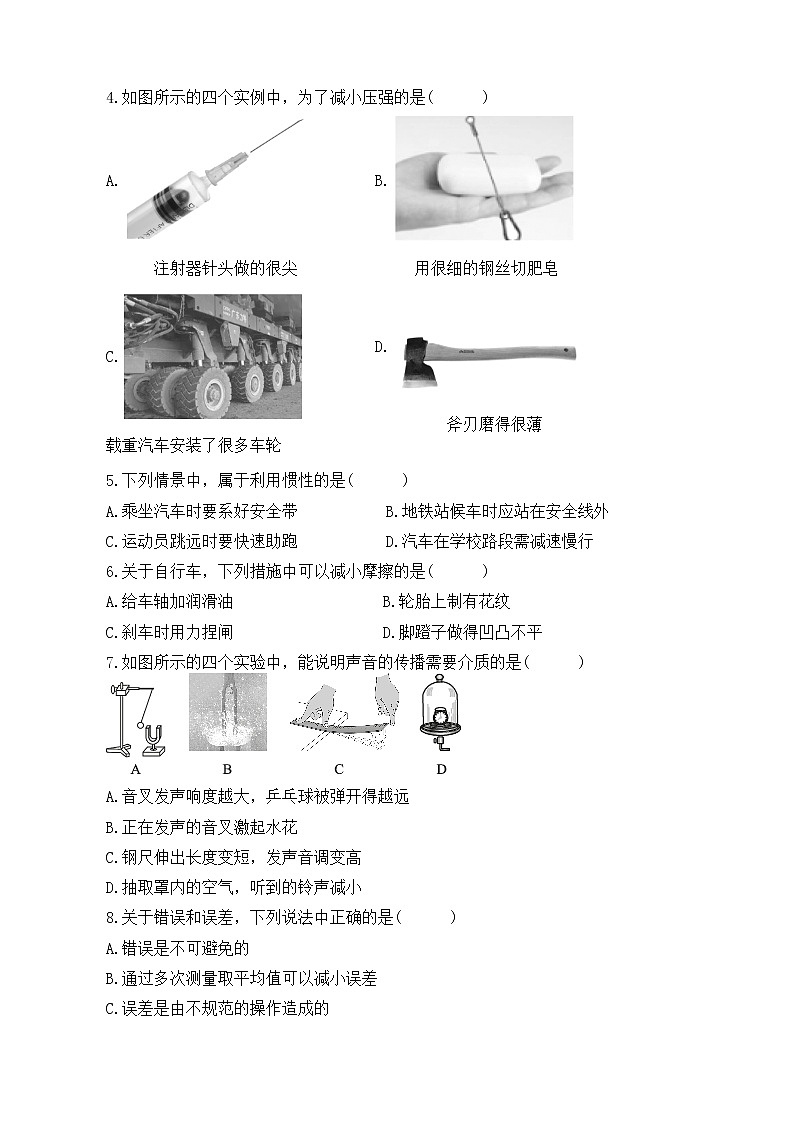

4.如图所示的四个实例中，为了减小压强的是( )
5.下列情景中，属于利用惯性的是( )
A.乘坐汽车时要系好安全带B.地铁站候车时应站在安全线外
C.运动员跳远时要快速助跑D.汽车在学校路段需减速慢行
6.关于自行车，下列措施中可以减小摩擦的是( )
A.给车轴加润滑油B.轮胎上制有花纹
C.刹车时用力捏闸D.脚蹬子做得凹凸不平
7.如图所示的四个实验中，能说明声音的传播需要介质的是( )
A.音叉发声响度越大，乒乓球被弹开得越远
B.正在发声的音叉激起水花
C.钢尺伸出长度变短，发声音调变高
D.抽取罩内的空气，听到的铃声减小
8.关于错误和误差，下列说法中正确的是( )
A.错误是不可避免的
B.通过多次测量取平均值可以减小误差
C.误差是由不规范的操作造成的
D.错误是由于测量工具不够精密造成的
9.当加油机与受油机运动的快慢相同时，可以在空中完成加油任务，从而提高受油机的续航能力。如图所示，空中加油机正在给受油机加油。以下判断中正确的是( )
A.以加油机为参照物，受油机是运动的
B.以受油机为参照物，加油机是静止的
C.以地面为参照物，加油机是静止的
D.以地面为参照物，受油机是静止的
10.如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为( )
A.电流表的示数变小，电压表的示数变大
B.电流表的示数变小，电压表的示数不变
C.电流表的示数变大，电压表的示数变小
D.电流表的示数变小，电压表的示数变小
11.如图所示是小刚家使用的电热水壶，此电热水壶部分技术参数如下表。已知电热水壶正常工作5min能烧开一壶水，则下列说法中正确的是( )

A.此壶的电功率恒为1000W不变
B.此壶正常工作时，通过的电流大于5A
C.此壶两端的电压越大，它消耗的电功率越小
D.此壶正常工作烧开一壶水，电流产生的热量为3×105J
12.如图所示的电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中显示器由电流表改装而成。压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻。闭合开关，关于潜水器下潜过程中，该电路有关物理量的变化情况，下列说法中正确的是( )
A.压力传感器的电阻增大B.R0两端的电压减小
C.压力传感器两端的电压增大D.通过显示器的电流增大
二、双选题(共4小题)
13.体育运动场上有许多地方用到了物理知识，下列分析正确的是( )
A.跳板跳水运动员起跳后，在上升过程中势能不断转化为动能
B.跳远运动员助跑是为了利用身体的惯性
C.百米赛跑运动员到达终点不能马上停下来，是因为向前的冲力太大
D.体操比赛前运动员要在手上抹一些“白粉”，通过使接触面粗糙，从而增大摩擦
14.滑雪比赛过程中运动的轨迹如图所示，下列说法正确的是( )
A.从a点向b点运动过程中，重力势能全部转化为动能
B.在c和a点动能都为0，但c点重力势能小于a点
C.从c点下落到d点过程中，重力势能转化为动能
D.在a点和e点都处于静止状态，因此机械能相等
15.如图所示，是关于电磁现象的实验装置图，下列分析中正确的是( )
A.图甲装置是研究电磁感应现象B.图乙装置是电动机的结构原理图
C.图丙装置是发电机的结构原理图D.图丁装置是研究磁场对电流的作用
16.下列与动物有关的物理知识，说法正确的是( )
A.啄木鸟的嘴很尖，有利于减小受力面积增大压强
B.泥鳅表面有一层黏滑液体，有利于减小摩擦
C.深海带鱼被捕上岸后会因内脏破裂而死亡，是由海水的密度变化引起的
D.骆驼的脚掌很宽大，是通过增大受力面积来减小压力
三、填空题(共8小题)
17.如图所示，被测物体A的长度为 cm。
18.如图甲所示电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2的示数是0.6A，则灯泡L1和L2 (选填“并联”或“串联”)，电流表A1的示数是 A，通过灯L1的电流为 A。
19.某同学利用如图所示的装置进行探究。他进行了如下操作：①断开开关，将金属导体棒ab静止放置在磁场中两根平行的金属导轨上；②闭合开关，电流通过导体棒ab，导体棒ab向右运动；③断开开关，只将磁体的磁极对调，闭合开关，导体棒ab向左运动。该同学探究的问题是 。
20.如图所示，重为2N的圆柱体A漂浮在容器里的水面上，此时水深9cm。则此时物体A受到的浮力为 N；现将物体A从水中取出(忽略物体表面残留的水)，待水面稳定后，水对容器底产生的压强为 Pa。(已知容器的底面积为200cm2，g取10N/kg)
21.两个轻质小球A、B通过绝缘丝线都悬挂在O点，它们静止时所处的位置如图所示，若小球A带正电荷，则可判断出小球B带 电荷，判断依据是 。
22.如图所示，电流表的示数为 A，电压表的示数为 V。
23.把边长为1m、密度为0.6×103kg/m3的正方体A放入底面积为2m2的盛水容器中，如图甲所示，将物块B轻放在A的上面，容器中的水面上升了0.01m，如图乙所示，则物块B的质量为 kg；在这个过程中，A重力做功的大小为 J。（水的密度为1.0×103kg/m3，g取10N/kg）
24.如图是“探究电流通过导体产生的热量与电阻关系的实验”装置。实验中，将两段电阻丝组成串联电路，目的是保持 相同；实验后小明取出装置中的电阻，发现两段电阻长度和材料均相同， （选填“A”或“B”）容器中电阻的横截面积较大。
四、实验题(共4小题)
25.小云在探究滑动摩擦力的大小跟哪些因素有关时，提出了这样的猜想。
猜想一：滑动摩擦力的大小与压力有关
猜想二：滑动摩擦力的大小与接触面的粗糙程度有关
猜想三：滑动摩擦力的大小与物体的运动速度有关
据此她设计了下面的实验验证上述猜想。图中，A、B是材料和各面粗糙程度均相同、但体积大小不同的长方体。
(1)实验中，小云应该用测力计拉着物体沿水平方向做 运动，此时滑动摩擦力大小等于测力计的示数，利用的知识是 。
(2)由图甲、乙两个实验可知，小云实验验证的问题是 。
(3)利用上述实验器材，还可以验证的问题是 。
26.在“探究影响滑动摩擦力大小的因素”的实验中，如图(a)甲、乙所示装置是小蕾设计的实验方案；如图(b)甲、乙所示装置是小华设计的实验方案。
(1)小蕾先悬挂好弹簧测力计使其静止，在弹簧测力计的挂钩下拴一细线，细线绕过定滑轮水平拉住木块A，用水平拉力F拉动长木板B，使其在桌面上水平向左运动，木块A相对桌面保持静止，此过程中弹簧测力计的示数等于木块A所受的滑动摩擦力大小。这是由于木块A保持静止状态时，A受到的细绳对其水平向右的拉力和 相互平衡。
(2)小蕾利用图(a)甲、乙进行实验，她探究的问题是：滑动摩擦力的大小与 是否有关。
(3)小华利用图(b)甲、乙进行实验，用弹簧测力计水平拉动木块A，使它沿长木板B做匀速直线运动。此过程中弹簧测力计的示数等于木块A所受的滑动摩擦力大小。
你认为小蕾和小华两人谁的实验方案较好？请说明理由： 。(写出两条即可)
27.小冬要用水和酒精配置浓度为75%，密度为0.87g/cm3的消毒酒精，已知酒精密度为0.8g/cm3，为检验自己配制的酒精是否符合要求，他进行了如下实验：
(1)将天平放在水平台上并将游码移至标尺左端的零刻度线上，静止时指针如图甲所示，此时应将平衡螺母向 调节，使天平在水平位置平衡。
(2)将配制好的酒精倒入烧杯中，并用天平测量烧杯和酒精的总质量，小冬按从大到小顺序将砝码放入右盘，当将砝码盒中最小的砝码放入右盘后，指针仍如图甲所示，接下来他应该 。
(3)测出烧杯和酒精的总质量为96g后，将烧杯中的一部分酒精倒入量筒，如图乙所示，读出了量筒中酒精的体积为 cm3。
(4)如图丙所示，测量烧杯和剩余酒精的总质量为 g。
(5)小冬配制的酒精密度为 g/cm3。为符合要求，他应该向配制的酒精溶液中添加适量的 。
28.小海同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示。当烛焰、凸透镜、光屏如图所示的位置时，光屏下方出现了烛焰部分清晰的像：
(1)要使像能成在光屏的中央，应将光屏向 （选填“上”或“下”）调整；
(2)小海在调整好的光屏上所看到的像是一个 （选填“放大”“缩小”或“等大”）的实像；
(3)若将蜡烛向右移动少许，光屏应向 （选填“左”或“右”）移动才能再次成清晰的像，此像的大小与原来的像相比要 （选填“大”或“小”）；
(4)若在图中凸透镜的左侧附近放置一凹透镜，这时需要将光屏向 （选填“左”或“右”）移动才能在光屏上成清晰的像。
五、综合应用题(共2小题)
29.如图甲所示，高5cm、重4N的长方体物块被弹簧固定在烧杯底部。现向烧杯中缓缓加水，水位高度H随时间变化如图乙所示。（整个过程中，弹簧每受到1N的力，伸长或压缩1cm，弹簧所受的浮力忽略不计）求：
(1)弹簧的原长是多少cm？
(2)t1∼t2时刻，弹簧的长度变化了多少cm？t时刻物体所受到的浮力为多少N？
(3)求物体的密度。
30.科技小组的同学们设计了一个多档位的电热器模型，电路实物连接示意图如图所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3。将滑动变阻器的滑片P置于中点M，且只闭合开关S1时，电压表V1的示数为U，电流表的示数I1为0.8A；将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时，电压表V1的示数为34U，电流表的示数为I2，R2消耗的电功率P2为2.7W。
(1)求电流表的示数I2；
(2)将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时，电压表V2的示数为3U，求此时R1消耗的电功率P1。
株洲市2023年初中学业水平考试物理模拟试卷
1.
【答案】:A
【解析】:用大拇指把图钉垂直按压在竖直墙面上，图钉对拇指的压力F1和图钉对墙面的压力F2大小是相等的，而图钉尖的面积小，所以图钉对墙面的压强p2大于图钉对拇指的压强p1。
2.
【答案】:C
【解析】:氢气球之所以会上升是因为氢气的密度比空气要小，到了高空，空气变得稀薄，气球内部的压强大于外部的大气压强，使得内外的压力差变大，气球体积增大，将气球胀破。
3.
【答案】:B
【解析】:要想研究液体压强与深度的关系，应控制液体的密度相同，而这里是两种不同的液体，故A错误；
由图可知，U形管两侧的液面高度差相同，说明压强相同，由公式p=ρgh可知，图甲中探头在液体中的深度浅，因此A烧杯中的液体密度大，即A烧杯中的液体是浓盐水，故B正确；
A烧杯中是浓盐水，若将两微小压强计的探头调整至同一深度，则图甲比图乙中U形管两侧液面的高度差要大，故C错误；
若往A烧杯的浓盐水中加水，密度虽然变小，但深度增大，则图甲U形管液面的高度差变化无法判断，故D错误。
4.
【答案】:C
5.
【答案】:C
6.
【答案】:A
7.
【答案】:D
8.
【答案】:B
【解析】:错误是由于操作不规范引起的，不是由于测量工具不够精密造成的，错误是可以避免的，故A、D错误； 多次测量取平均值可以减小误差，故B正确； 误差是在正确测量的情况下，测量值与真实值之间存在的差异，误差不是错误，它不是由不规范的操作造成的，故C错误。
9.
【答案】:B
【解析】:以加油机为参照物，受油机与加油机之间位置没有发生变化，受油机是静止的，故A错误； 以受油机为参照物，加油机与受油机之间位置没有发生变化，加油机是静止的，故B正确； 加油过程中，若以地面为参照物，加油机、受油机和地面的位置在不断发生变化，所以说它们是运动的，故C、D错误。
10.
【答案】:B
【解析】:由电路图可知，R1与R2并联，电压表测电源电压，电流表测干路电流，因电源电压不变，所以滑片向右移动时，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片向右移动时，通过R1的电流不变，当开关S闭合，滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=UR可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故B正确。
11.
【答案】:D
【解析】:电热水壶的额定功率为1000W，电功率随电压的变化而变化，A错误；电热水壶正常工作时，根据P=UI可得，通过的电流： I=PU=1000W220V≈4.54A<5A，B错误；在一定范围内，此壶两端的电压越大，根据P=U2R，它消耗的电功率越大，C错误；电热水壶正常工作5min能烧开一壶水，所消耗的电能： W=Pt=1000W×5×60s=3×105J，D正确。
12.
【答案】:D
【解析】:由电路图可知，两电阻串联，显示器串联在电路中。由p=ρgh可知，在潜水器下潜过程中，压力传感器受到的压强增大。由F=pS可知，压力传感器受到的压力增大，其电阻减小，电路中的总电阻减小，选项A不符合题意；由I=UR可知，电路中的电流增大，即通过显示器的电流增大，选项D符合题意；由U=IR可知，R0两端的电压增大，选项B不符合题意；因串联电路中总电压等于各分电压之和，所以传感器两端的电压减小，选项C不符合题意。
13.
【答案】:B；D
【解析】:【分析】
(1)物体上升过程中质量不变，高度增大，重力势能增大，速度不断减小，动能不断减小，动能转化为重力势能；
(2)物体保持运动状态不变的性质叫做惯性；原来静止的物体具有保持静止状态的性质；原来处于运动的物体，具有保持匀速直线运动状态的性质；
(3)减小摩擦力的方式有：减小压力、减小接触面的粗糙程度；变滑动为滚动；是接触面彼此分离。
本题考查动能和势能的转化、惯性及增大或减小摩擦的方法，属于中等题。
【解答】
A。跳板跳水运动员起跳后，在上升过程中，运动员的质量不变，高度增大，重力势能增大，速度不断减小，动能不断减小，动能转化为重力势能，故A错误；
B.跳远运动员在起跳前助跑获得一定的速度，由于惯性，起跳后身体保持原来的速度继续前行，跳得更远，故B正确；
C.百米赛跑运动员到达终点不能马上停下来，由于惯性还要保持原来的运动状态，所以不能马上停下来，故C错误；
D.体操运动员比赛前在手上抹镁粉是通过增大接触面的粗糙程度的方法来增大摩擦，故D正确。
故选BD。
14.
【答案】:B；C
【解析】:【分析】
机械能包括动能和势能；动能和势能是可以相互转化的； 在动能和势能相互转化的过程中，机械能的总量保持不变；
物体处于静止状态，只能说明它的动能为零，它的机械能不一定为零。
【解答】
A.从a点向b点运动过程中，重力势能一部分转化为动能，另一部分克服摩擦力做功，转化为内能，故A错误；
B.在a和c点都是静止状态，所以动能都为零，但c点低于a点，所以重力势能小于a点，故B正确；
C.从c点下落到d点过程中，因为在空中下降，不再受摩擦力的作用，故重力势能全部转化为动能，故C正确；
D.在a点和e点都处于静止状态，但a点的重力势能大于e点，因此机械能不相等，故D错误。
故选BC。
本题考查的是机械能的相关知识，难度不大。
15.
【答案】:C；D
【解析】:A.是奥斯特实验，说明通电导线周围存在磁场，选项错误；
B.图中是发电机原理图，选项错误；
C.图中是电磁感应现象，发电机原理，选项正确；
D.图中是磁场对电流的作用实验，选项正确。
16.
【答案】:A；B
【解析】:A、啄木鸟的嘴很尖细，是在压力一定的情况下，通过减小受力面积，从而增大压强，A符合题意；
B、泥鳅的体表有层黏液，使其表面光滑，可减小摩擦，B符合题意；
C、深海处，水产生的压强比较大，鱼儿生活在这里，能承受体内外的压强差（体内外压强相等），而海面上压强较小，体内外的压强差（体内压强大）使鱼儿内脏破裂而死亡，不是由海水的密度变化引起的，C不符合题意；
D、骆驼自身的重力等于它对地面的压力，骆驼的脚很大，是在压力一定的情况下，通过增大受力面积，从而减小压强，压力没变，D不符合题意．
据此可知答案为：AB．
17.
【答案】:2.20
18.
【答案】:并联；1.5；0.9
19.
【答案】:通电导体在磁场中的受力方向与磁场方向是否有关
【解析】:由题意知该实验过程中的自变量为磁场方向，因变量是通电导体的受力方向，因此可得该同学探究的问题是：通电导体在磁场中的受力方向与磁场方向是否有关。
20.
【答案】:2；800
【解析】:圆柱体A处于漂浮状态，由浮沉条件可得，物体A受到的浮力F浮=G=2N，圆柱体A排开水的体积为V排=F浮ρ水g=2N1×103kg/m3×10N/kg=2×10-4m3=200cm3，则将物体A从水中取出后水面下降的高度为Δh=V排S=200cm3200cm2=1cm，待水面稳定后容器内水的深度为h'=h-Δh=9cm-1cm=8cm=0.08m，水对容器底产生的压强为p=ρ水gh'=1.0×103kg/m3×10N/kg×0.08m=800Pa。
21.
【答案】:正；同种电荷相互排斥
【解析】:由图可知，轻质小球A、B互相排斥，说明二者带同种电荷，若小球A带正电荷，则可判断出小球B带正电荷，判断依据是同种电荷相互排斥。
22.
【答案】:1.5；2.4
【解析】:电流表所选用的量程为0∼3A，分度值是0.1A，电流表读数是1.5A；
电压表所选用的量程为0∼3V，分度值是0.1V，电压表的读数是2.4V。
23.
【答案】:20kg；60J
【解析】:(1)将物块B轻放在A的上面后，A排开水体积的增加量为ΔV排 =S客 Δh=2 m2×0.01 m=0.02 m3;
则增大的浮力为ΔF沙 =ρ水 gΔV排 =1.0×103 kg/m3×10 N/kg×0.02 m3=200 N;
因物块B轻放在A的上面前后始终处于漂浮状态，所以，物块B的重力为GB=ΔF浮 =200 N;
由G=mg可得，物块B的质量为mB=GBg=200 N10 N/kg=20 kg。
(2)由G=mg，ρ=mV可得，物体A的重力为GA=mAg=ρAVAg=0.6×103 kg/m3×(1 m)3×10 N/kg=6000 N；
将B放在A的上面时，A浸入水中深度的增加量为Δh浸=ΔV排 SA=0.02 m3(lm)2=0.02 m；
可得Δh浸 =Δh升 +d；
所以，A下降的高度为d=Δh浸 -Δh升 =0.02 m-0.01 m=0.01 m；
则A重力做功为W=GAd=6000 N×0.01 m=60 J。
24.
【答案】:电流；A
【解析】:两个电阻丝串联时，通过它们的电流一定是相等的；
在材料、长度相同的情况下，导体的横截面积越大，电阻越小，因为A容器中的电阻阻值小，故其横截面积大。
25
(1)匀速直线；二力平衡条件
(2)滑动摩擦力的大小与压力大小的关系
(3)滑动摩擦力的大小与物体的运动速度的关系
26
(1)长木板B对其水平向左的摩擦力
(2)压力大小
(3)小蕾的实验方案较好，小蕾实验中拉动长木板时木块A保持不动，木块处于平衡状态，滑动摩擦力等于测力计的拉力，实验时不需要匀速拉动长木板，方便实验操作；且测力计是静止的，便于读数。
27
(1)右
(2)向右移动游码
(3)40
(4)62
(5)0.85；水
28
(1)下
【解析】:像成在光屏的下方，要移动光屏使像成在光屏的中间，则要将光屏向下移动。
(2)缩小
【解析】:观察图示装置可以发现，此时物距大于像距，即为物体在距透镜2倍焦距以外的位置，此时成的是缩小的实像。
(3)右；大
【解析】:物体向右移动，物距减小，则像距要变大，因此要把光屏向右移动。物距减小时，像要变大。
(4)右
【解析】:光屏上的像是物体发出的光经凸透镜折射后会聚而成的。放上凹透镜后，因为凹透镜对光起发散作用，因此光的会聚所成的像要离凸透镜远一些，因此，要将光屏向右移动。
29
(1)在t1时刻，物块处于静止状态，弹簧受到长方体的压力为4N，所以弹簧处于压缩状态，则弹簧的压缩量为∆L=4N1N/cm=4cm，由图乙知，此时弹簧的长度为5cm，则弹簧的原长为L=L1+∆L=5cm+4cm=9cm；
【解析】:根据图像判断t1时弹簧的长度，根据弹簧此时的受力状态确定弹簧的原长；
(2)由图乙可知，在t1时刻的水深为5cm，在t2时刻水深为20cm，已知长方体的高度为5cm，则t1∼t2时刻，弹簧的长度变化量为∆L'=h2-h1-L1=20cm-5cm-5cm=10cm;当弹簧自然伸长时，此时物体漂浮，此时弹簧的㐍长度为9cm；当长方体全部浸没时，由图乙可知，弹簧的长度为L2=h2-h=20cm-5cm=15cm;则长方体从漂浮到浸没时弹簧伸长的长度为∆L2=L2-L=15cm-9cm=6cm;t2时刻弹簧对物体向下的拉力F拉 =6 cm1 N/cm=6 N;t2时刻物体所受到的浮力为F浮=F拉+G=6 N+4N=10 N；
【解析】:根据图像判断不同阶段图像的意义，再根据力的平衡知识求浮力；
(3)长方体浸没时，由阿基米德原理可得，物体的体积为V=V排 =F浮 ρ水 =10 N1.0×103 kg/m3×10 N/kg=1.0×10-3 m3，则物体的密度为ρ=mV=GgV=4 N10 N/kg×1.0×10-3 m3=0.4×103 kg/m3。答：(1)弹簧的原长是9cm；(2)t1∼t2时刻，弹簧的长度变化了10cm；t2时刻物体所受到的浮力为10N；(3)物体的密度为0.4×103 kg/m3。
【解析】:根据阿基米德原理求出V排，从而得出物体的体积，并由ρ=mV解题。
30
(1)滑片P置于变阻器的中点M，且只闭合开关S1时，等效电路如图（甲）所示；将滑片P置于变阻器的B端，且只闭合开关S2时，等效电路如图（乙）所示；将滑片P置于变阻器的A端，且开关S1、S2都闭合时，等效电路如图（丙）所示。由图（甲）、图（乙）得I1I2=U12R3×R334U=83，由I1=0.8 A得I2=0.3 A。
【解析】:由题意中的两种情景画出等效电路图，则由欧姆定律可得出两种情况下电流的比例关系，则可由I1求得I2；
(2)由图（乙）得：R2=P2I22=2.7 W(0.3 A)2=30Ω，由图（乙）、图（丙）得：U2=3U-34U=94U，由R2R3=94U34U=31得：R3=13R2=10Ω，因此U总=I2R2+R3=0.3 A×(30Ω+10Ω)=12 V，由U总 =3U=12 V，得U=4 V；由图（甲）得：U1=Ub-U=3U-U=2U=8 V，R1的阻值R1=U1I1=8 V0.8 A=10Ω，R1消耗的电功率P1=UB2R1=(12 V)210Ω=14.4 W。答：(1) 电流表的示数为0.3A。 (2) R1消耗的电功率14.4W。
【解析】:由R2消耗的功率，利用功率公式可求得R2的阻值；而开关S1和开关S2闭合时，由等效电路图可知，两电阻并联，则电压表示数即为电源电压；则根据乙图中电压之比可求得电阻之比，进而求得R3；则由欧姆定律可求得电源电压的数值；由甲图利用欧姆定律可得出R1的阻值；则由功率公式可求得R1消耗的功率。
A.
注射器针头做的很尖
B.
用很细的钢丝切肥皂
C.
载重汽车安装了很多车轮
D.
斧刃磨得很薄
产品
电热水壶
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.0L
