2023中考物理专题十六 简单机械（杠杆）

这是一份2023中考物理专题十六 简单机械（杠杆），共4页。学案主要包含了考前知识点，中考真题等内容，欢迎下载使用。

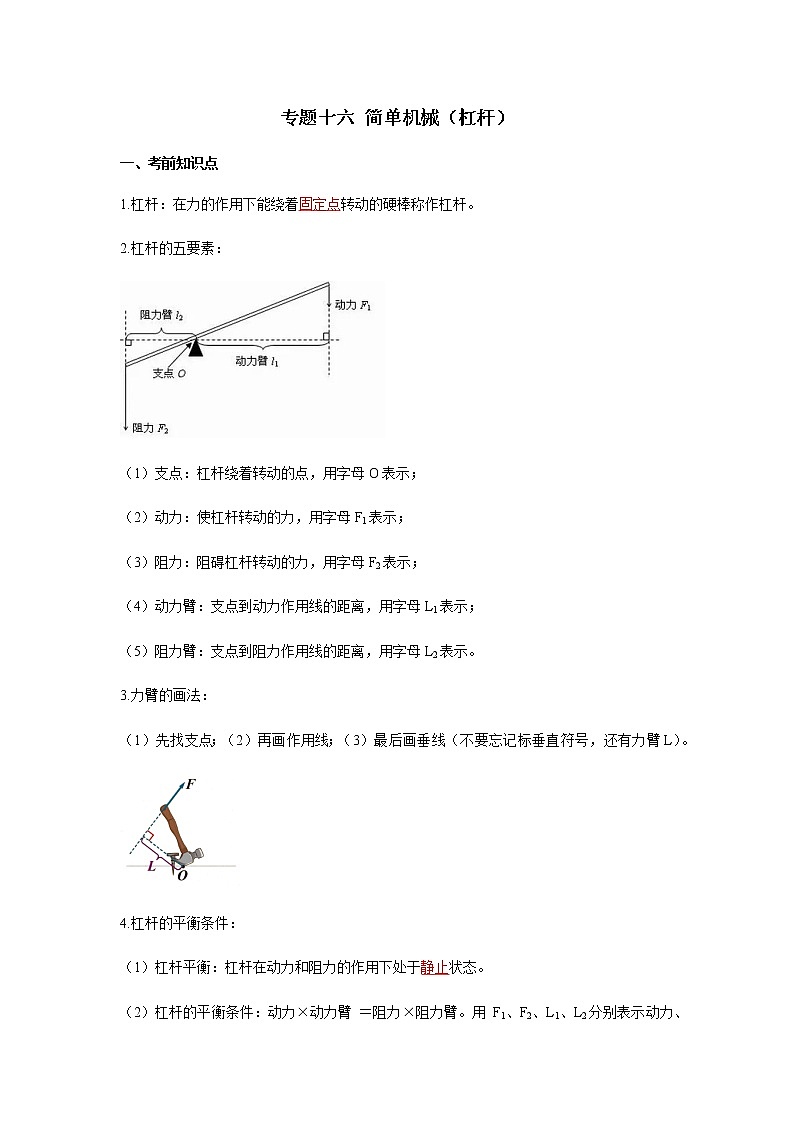

专题十六 简单机械（杠杆）一、考前知识点1.杠杆：在力的作用下能绕着固定点转动的硬棒称作杠杆。2.杠杆的五要素：（1）支点：杠杆绕着转动的点，用字母O表示；（2）动力：使杠杆转动的力，用字母F1表示；（3）阻力：阻碍杠杆转动的力，用字母F2表示；（4）动力臂：支点到动力作用线的距离，用字母L1表示；（5）阻力臂：支点到阻力作用线的距离，用字母L2表示。3.力臂的画法：（1）先找支点；（2）再画作用线；（3）最后画垂线（不要忘记标垂直符号，还有力臂L）。4.杠杆的平衡条件：（1）杠杆平衡：杠杆在动力和阻力的作用下处于静止状态。（2）杠杆的平衡条件：动力×动力臂 ＝阻力×阻力臂。用 F1、F2、L1、L2分别表示动力、阻力、动力臂、阻力臂，杠杆的平衡条件还可写为：。5.杠杆的分类：（1）省力杠杆：动力臂大于阻力臂；应用：羊角锤、开瓶器、核桃夹。（2）费力杠杆：动力臂小于阻力臂；应用：镊子、鱼竿、筷子。（3）等臂杠杆：动力臂等于阻力臂；应用：天平、跷跷板。 二、中考真题选择题1.（2021·北京）图示的四种工具中，正常使用时属于费力杠杆的是（　　）A．园艺剪 B．筷子C．瓶盖起子 D．核桃夹2.（2021·河南）如图工人师傅正在使用一根硬棒撬动石头，使用此硬棒（　　）A．省力且省距离 B．省力但费距离C．费力且费距离 D．费力但省距离作图题3.（2020·广东）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。 4.（2022·四川成都）如图是小兰在练习“斜身引体”项目时的情景。把人体视为杠杆，O为支点，动力等效为F1，请画出F1的力臂l1。5.（2021·福建）在图中画出使用铡刀时动力F的力臂l。6.（2022·重庆）在图中画出力F的力臂l。填空题7.（2020·安徽）停车场入口处常用横杆来控制车辆的进出 ，如图甲所示。我们可以把该装置简化成如图乙所示的杠杆。若横杆AB粗细相同、质量分布均匀，重G=120N，AB=2.8m ，AO=0.3 m。要使横杆AB保持水平平衡，需在A端施加竖直向下的力F=________N。8.（2020·江苏南京）如图是过去农村用的舂米工具的结构示意图。O为固定转轴，A处连接着石球，脚踏杆的B处可使石球升高，抬起脚，石球会落下去击打稻谷。石球重50N，不计摩擦和杆重。(1)脚沿与杆垂直方向至少用力F1才能将石球抬起。F1的力臂为______m，此时舂米工具是一个______（选填“省力”或“费力”）杠杆；(2)脚竖直向下至少用力F2为______N，才能将石球抬起，F2和F1的大小关系为F2______F1。综合题9.（2022·天津）图是用道钉撬撬道钉的情景。道钉撬可视为以O为支点的杠杆，若动力F1为200N，动力臂l1为1.2m（图中未画出），阻力臂l2为0.06m，不计道钉撬自身重力。（1）在图中画出动力臂l1；（2）求道钉对道钉撬的阻力F2的大小。
