2022年山东省聊城市中考物理试题（教师版）

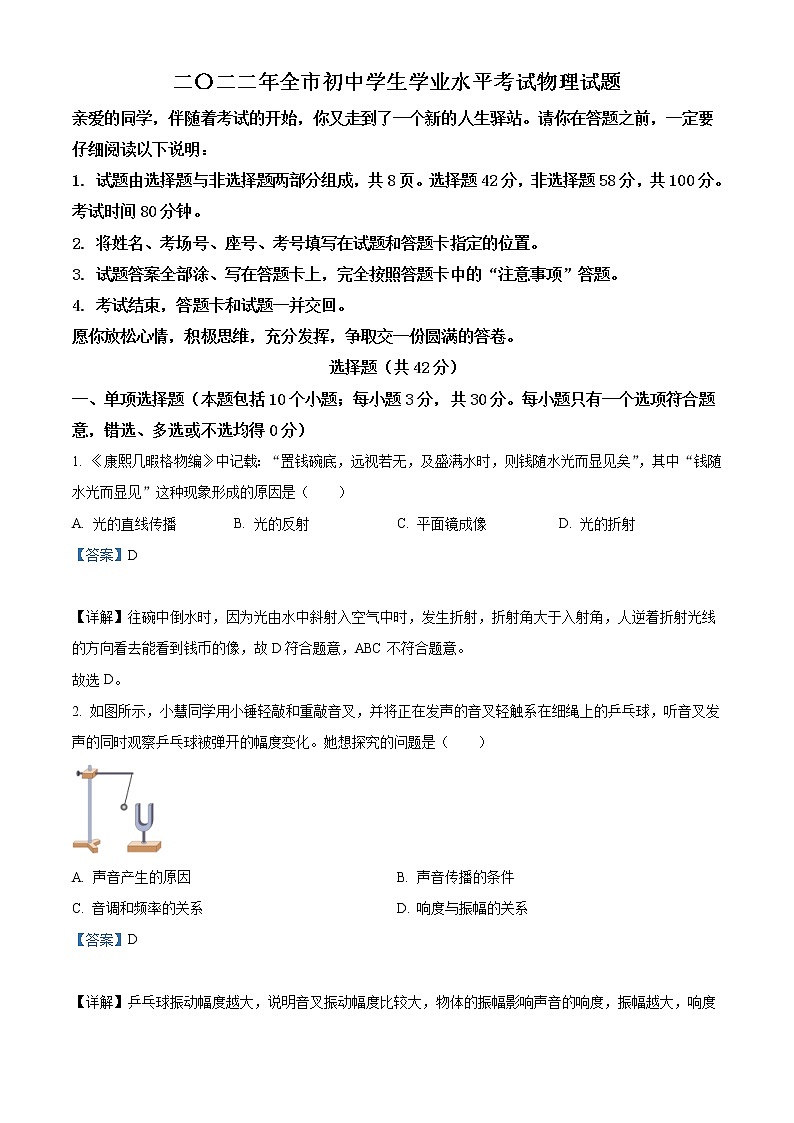

二〇二二年全市初中学生学业水平考试物理试题

亲爱的同学，伴随着考试的开始，你又走到了一个新的人生驿站。请你在答题之前，一定要仔细阅读以下说明：

1. 试题由选择题与非选择题两部分组成，共8页。选择题42分，非选择题58分，共100分。考试时间80分钟。

2. 将姓名、考场号、座号、考号填写在试题和答题卡指定的位置。

3. 试题答案全部涂、写在答题卡上，完全按照答题卡中的“注意事项”答题。

4. 考试结束，答题卡和试题一并交回。

愿你放松心情，积极思维，充分发挥，争取交一份圆满的答卷。

选择题（共42分）

一、单项选择题（本题包括10个小题；每小题3分，共30分。每小题只有一个选项符合题意，错选、多选或不选均得0分）

1. 《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显见矣”，其中“钱随水光而显见”这种现象形成的原因是（　　）

A. 光的直线传播 B. 光的反射 C. 平面镜成像 D. 光的折射

【答案】D

【详解】往碗中倒水时，因为光由水中斜射入空气中时，发生折射，折射角大于入射角，人逆着折射光线的方向看去能看到钱币的像，故D符合题意，ABC不符合题意。

故选D。

2. 如图所示，小慧同学用小锤轻敲和重敲音叉，并将正在发声的音叉轻触系在细绳上的乒乓球，听音叉发声的同时观察乒乓球被弹开的幅度变化。她想探究的问题是（　　）

A. 声音产生的原因 B. 声音传播的条件

C. 音调和频率的关系 D. 响度与振幅的关系

【答案】D

【详解】乒乓球振动幅度越大，说明音叉振动幅度比较大，物体的振幅影响声音的响度，振幅越大，响度越大，所以此实验探究声音的响度跟振幅的关系。故D符合题意，ABC不符合题意。

故选D。

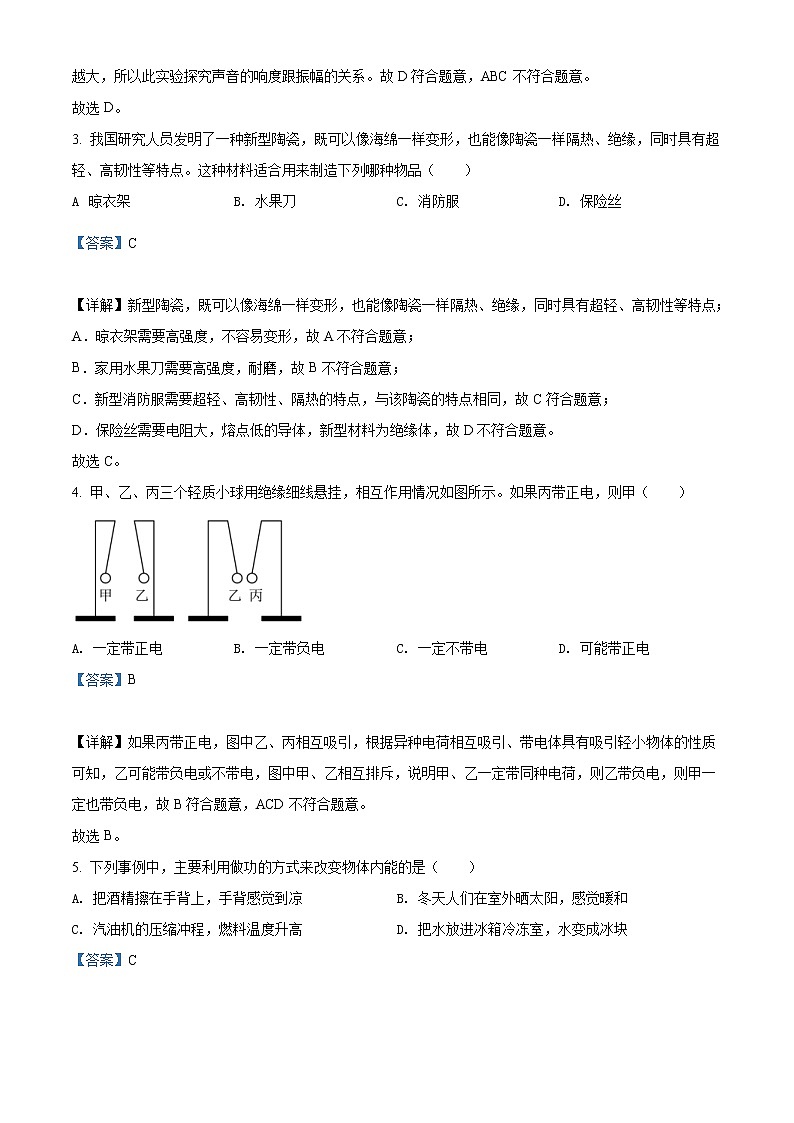

3. 我国研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点。这种材料适合用来制造下列哪种物品（　　）

A 晾衣架 B. 水果刀 C. 消防服 D. 保险丝

【答案】C

【详解】新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点；

A．晾衣架需要高强度，不容易变形，故A不符合题意；

B．家用水果刀需要高强度，耐磨，故B不符合题意；

C．新型消防服需要超轻、高韧性、隔热的特点，与该陶瓷的特点相同，故C符合题意；

D．保险丝需要电阻大，熔点低的导体，新型材料为绝缘体，故D不符合题意。

故选C。

4. 甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带正电，则甲（　　）

A. 一定带正电 B. 一定带负电 C. 一定不带电 D. 可能带正电

【答案】B

【详解】如果丙带正电，图中乙、丙相互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，乙可能带负电或不带电，图中甲、乙相互排斥，说明甲、乙一定带同种电荷，则乙带负电，则甲一定也带负电，故B符合题意，ACD不符合题意。

故选B。

5. 下列事例中，主要利用做功的方式来改变物体内能的是（　　）

A. 把酒精擦在手背上，手背感觉到凉 B. 冬天人们在室外晒太阳，感觉暖和

C. 汽油机的压缩冲程，燃料温度升高 D. 把水放进冰箱冷冻室，水变成冰块

【答案】C

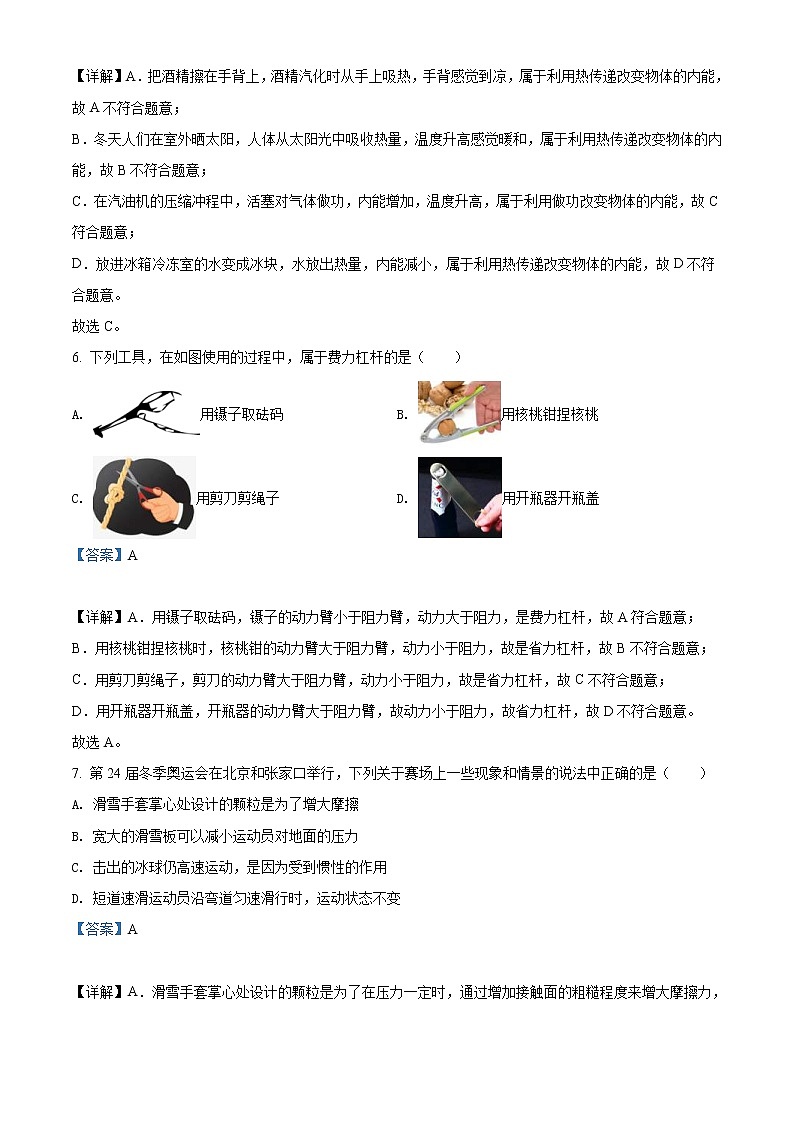

【详解】A．把酒精擦在手背上，酒精汽化时从手上吸热，手背感觉到凉，属于利用热传递改变物体的内能，故A不符合题意；

B．冬天人们在室外晒太阳，人体从太阳光中吸收热量，温度升高感觉暖和，属于利用热传递改变物体的内能，故B不符合题意；

C．在汽油机的压缩冲程中，活塞对气体做功，内能增加，温度升高，属于利用做功改变物体的内能，故C符合题意；

D．放进冰箱冷冻室的水变成冰块，水放出热量，内能减小，属于利用热传递改变物体的内能，故D不符合题意。

故选C。

6. 下列工具，在如图使用的过程中，属于费力杠杆的是（　　）

A. 用镊子取砝码 B. 用核桃钳捏核桃

C. 用剪刀剪绳子 D. 用开瓶器开瓶盖

【答案】A

【详解】A．用镊子取砝码，镊子的动力臂小于阻力臂，动力大于阻力，是费力杠杆，故A符合题意；

B．用核桃钳捏核桃时，核桃钳的动力臂大于阻力臂，动力小于阻力，故是省力杠杆，故B不符合题意；

C．用剪刀剪绳子，剪刀的动力臂大于阻力臂，动力小于阻力，故是省力杠杆，故C不符合题意；

D．用开瓶器开瓶盖，开瓶器的动力臂大于阻力臂，故动力小于阻力，故省力杠杆，故D不符合题意。

故选A。

7. 第24届冬季奥运会在北京和张家口举行，下列关于赛场上一些现象和情景的说法中正确的是（　　）

A. 滑雪手套掌心处设计的颗粒是为了增大摩擦

B. 宽大的滑雪板可以减小运动员对地面的压力

C. 击出的冰球仍高速运动，是因为受到惯性的作用

D. 短道速滑运动员沿弯道匀速滑行时，运动状态不变

【答案】A

【详解】A．滑雪手套掌心处设计的颗粒是为了在压力一定时，通过增加接触面的粗糙程度来增大摩擦力，故A正确；

B．宽大的滑雪板是在压力一定时，通过增大接触面积来减小对地面的压强，不能减小运动员对地面的压力，故B错误；

C．击出的冰球仍高速运动，是因为冰球具有惯性，惯性不是力，不能说冰球受到惯性的作用，故C错误；

D．短道速滑运动员沿弯道匀速滑行时，速度的方向时刻改变，因此运动状态发生变化，故D错误。

故选A。

8. 以下说法正确的是（　　）

A. 只有正电荷的定向移动才能形成电流

B. 金属容易导电是因为内部有大量电子

C. 导体的电阻越大，导体对电流的阻碍作用越大

D. 电流通过用电器产生的热量等于消耗的电能

【答案】C

【详解】A．电荷的定向移动形成电流，不管是正电荷还是负电荷只要是发生定向移动都能形成电流，故A错误；

B．金属容易导电，是因为金属内部有大量的自由电子，自由电子定向移动时可以形成电流，故B错误；
C．电阻表示导体对电流阻碍作用的大小，导体的电阻越大，表示导体对电流的阻碍作用越大，故C正确；

D．用电器把电能转化成了各种形式的能，而内能只是其中的一种，故D错误。

故选C。

9. 小聪设计并组装了一个智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。它利用感应开关（有人摸门把手时，闭合；无人摸门把手时，断开）和光敏开关（天暗时闭合，天亮时断开）控制电路，下列符合这种“智能”要求的电路图是（　　）

A.  B.

C.  D.

【答案】B

【详解】智能门锁灯电路，只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁。有人摸门把手时闭合，天暗时闭合，即只有两个开关同时闭合，电路才能工作；

A．开关S2闭合时电源短路，不符合安全用电的要求，故A不符合题意；

B．开关S1、S2同时闭合时，灯泡才能发光，故B符合题意；

C．开关S1闭合时电源短路，不符合安全用电的要求，故C不符合题意；

D．闭合任何一个开关灯泡都发光，两个开关都闭合时，灯泡也发光，故D不符合题意

故选B。

10. 如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气，通电一段时间后，左侧形管中液面高度差比右侧的大。下列说法错误的是（　　）

A. 形管中液面高度的变化反映了电阻产生热量的多少

B. 通过左、右两边容器中电阻丝的电流相同

C. 右边容器中的电阻比左边容器中的电阻小

D. 通电时间相同，两个容器中空气吸收的热量相同

【答案】D

【详解】A．电流通过导体产生热量的多少不能直接观察，但容器中空气的温度变化导致容器中空气体积的变化，即可以通过U形管液面高度差的变化来反映，这种研究方法叫转换法，故A正确，不符合题意；

B．由图可知两个电阻串联在一起，根据串联电路中电流的规律可知，通过左、右两边容器中电阻丝的电流相同，故B正确，不符合题意；

C．由电路图可知两电阻串联，根据串联电路的电流特点可知通过它们的电流大小相等，根据Q＝I2Rt可知，当通电时间和通电电流相同时，电阻越大产生的热量就越多，形管中液面高度差就越高，所以可得右边容器中的电阻比左边容器中的电阻小，故C正确，不符合题意；

D．两个容器中的通电电流和通电时间相同，电阻大小不同，由Q＝I2Rt可知，电流通过两个电阻产生的热量不同，两个容器中空气吸收的热量不同，故D错误，符合题意。
故选D。

二、多项选择题（本题包括3个小题；每小题4分，共12分。每小题的选项中至少有两个选项符合题意。全部选对得4分，选对但不全得2分，错选或不选得0分）

11. 下列对各光学现象的相应解释或描述，正确的是（　　）

A. 甲：入射光垂直射向镜面时，入射角等于0°

B. 乙：蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变

C. 丙：点燃蜡烛前，需调整蜡烛、凸透镜和光屏的中心在同一高度

D. 丁：是远视眼矫正后的成像光路图

【答案】AB

【详解】A．入射角是入射光线与法线的夹角，入射光垂直射向镜面时，入射角是0°，故A正确；

B．平面镜成的像和物体的大小相等，蜡烛远离玻璃板时，玻璃板后面蜡烛的像大小不变，故B正确；

C．调整蜡烛、凸透镜、光屏的位置和高度时，需要点燃蜡烛，使烛焰中心、透镜中心、光屏中心位于同一高度，故C错误；

D．图中利用凹透镜对眼睛进行矫正，属于近视眼的矫正，远视眼是利用凸透镜进行矫正，故D错误。

故选AB。

12. 2022年5月10日，天舟四号货运飞船顺利升空，并与空间站完成自主快速交会对接。下列有关飞船和空间站的说法中，正确的是（　　）

A. 对接后，以核心舱为参照物，飞船是静止的

B. 飞船内的物资被送到空间站后，质量不变

C. 天舟四号在加速升空过程中，机械能守恒

D. 空间站的天地互联，是利用电磁波传递信息的

【答案】ABD

【详解】A．对接后，以核心舱为参照物，飞船与核心舱之间没有发生位置的改变，故飞船是静止的，故A正确；

B．质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关，所以飞船内的物资被送到空间站后，质量不变，故B正确；

C．“天舟四号”加速升空，速度变大，动能增加，高度变大，重力势能增加，机械能增加，在上升过程中还要克服空气阻力做功，因此机械能不守恒，故C错误；

D．电磁波可以在真空中传播，天宫和地面间是利用电磁波传递信息的，故D正确。

故选ABD

13. 如图所示，是智能扶手电梯的原理图，其中是压敏电阻。电梯上无乘客时，电动机转动变慢，使电梯运动变慢；电梯上有乘客时，电动机转动变快，使电梯运动变快。下列说法正确的是（　　）

A. 电磁铁上端是极 B. 电磁继电器与发电机工作原理相同

C. 电梯上无乘客时，衔铁与触点2接触 D. 电梯上有乘客时，压敏电阻的阻值减小

【答案】AD

【详解】A．根据安培定则，伸出右手，四指的方向为电流的方向，大拇指的方向为N极的方向，故电磁铁的下端为N极，上端为S极，故A正确；

B．电磁继电器工作的原理是电流的磁效应，即通电导线周围存在磁场，而发电机工作原理是电磁感应现象，即闭合电路的部分导体切割磁感线时，会产生感应电流，故B错误；

C．如图所示，当触点与1接触时，电动机与定值电阻R1串联，电动机分担的电压比较小，转速比较慢，而当触电与2接触时，只有电动机接入电路，电动机转动变快，故当有乘客时，衔铁与2接触，没有乘客时，衔铁与1接触，故C错误；

D．当有乘客时，衔铁与2接触，此时衔铁被吸下来，说明通过电磁铁的磁性变强，通过电磁铁的电流变大，则说明压敏电阻的阻值变小，故D正确。

故选AD。

非选择题（共58分）

三、填空题（本题包括5个小题；每空1分，共10分）

14. 在“新冠”疫情期间，老师每天放学后都在教室里喷洒消毒液。不久，没有喷洒到的地方也能闻到消毒液味，说明消毒液分子在不停地做___________。教室内电子白板画面上的丰富色彩是由红、绿、___________三种色条合成的。

【答案】    ①. 无规则运动    ②. 蓝

【详解】[1]闻到气味，是气味分子运动到鼻子，这是扩散现象，说明消毒液分子在不停地做无规则运动（热运动）。

[2]色光的三原色是红、绿、蓝，大多数的颜色的光可以通过红、绿、蓝三色按照不同的比例合成产生。

15. 如图所示，小明将装满水的玻璃杯，用薄塑料片盖严杯口并倒置，塑料片不会掉下来，这个现象说明了___________的存在。小明又把一支铅笔放在这个装满水的玻璃杯的一侧，透过玻璃杯可以看到那支“笔”，他惊奇地发现，铅笔的笔尖本来是朝左的，可他看到的却是“笔尖”朝右，这是因为盛水的玻璃杯水平方向相当于凸透镜，他看到的是铅笔的___________（选填“实”或“虚”）像。

【答案】    ①. 大气压##大气压强    ②. 实

【详解】[1]纸板受到水对它向下的压强和外界大气压对它向上的压强，而纸板受到向上的大气压远大于水对纸片向下的压强，所以纸片不会掉下来，这个现象说明了大气压强的存在。

[2]盛水的玻璃杯相当于一个凸透镜，透过玻璃杯可以看到那支“笔”笔尖朝向相反，说明所成的像是倒立的，物像异侧，所以他看到的是铅笔的实像。

16. 燃烧1kg煤放出的热量，是燃烧1kg木柴放出热量的两倍多，这主要是因为煤的___________比木柴的大。煤、天然气等化石能源属于___________（选填“可再生”或“不可再生”）能源。

【答案】    ①. 热值    ②. 不可再生

【详解】[1]1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值，燃烧1kg煤放出的热量，是燃烧1kg木柴放出热量的两倍多，说明煤的热值比木柴的热值大。

[2]煤、天然气等化石能源短期内不可能从自然界得到补充，都属于不可再生能源。

17. 如图所示，控制灯泡的开关要接在___________（选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。

【答案】    ①. 1    ②. 地

【详解】[1]家庭电路中开关和它所控制的电灯是串联的，因此为了用电安全开关必须接在火线上，所以控制灯泡的开关要接在1处。
[2]将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。

18. 如图所示，工人用200N的拉力将重为300N的物体匀速提升一定高度，不计绳重和摩擦。动滑轮的机械效率是______，如果用该动滑轮提升重为400N的物体，动滑轮的机械效率______（选填“变大”“不变”或“变小”）。

【答案】    ①. 75%    ②. 变大

【详解】[1]由图知，使用动滑轮时，绳子承重段数n=2，动滑轮的机械效率

即动滑轮的机械效率是75%。

[2]不计绳重和摩擦，用该动滑轮提升重为400N的物体，由W有用=Gh可知，G变大，有用功变大，动滑轮重力不变，则额外功不变，据可知，有用功在总功中所占的比例变大，则机械效率变大。

四、作图题（本题包括2个小题；每小题2分，共4分）

19. 如图所示，玩具小车沿斜面向上运动，请做出小车所受重力的示意图。

（      ）

【答案】

【详解】作重力的示意图，要画出物体：作用点（即重心），画在物体的中心上；方向，竖直向下；符号G。所以作图如下

20. 如图所示，画出光经过透镜折射后的光线。

【答案】

【详解】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：

五、实验探究题（本题包括3个小题，共15分）

21. 图甲是某小组“探究海波熔化时温度变化规律”的实验装置，每隔记录一次温度值。实验数据记录如下表：

（1）实验中需要的测量工具是温度计和___________；

（2）在时，温度计的示数如图乙所示，此时的温度为___________；

（3）由记录的实验数据可知海波是___________（选填“晶体”或“非晶体”）；

（4）由实验知，海波熔化需要的条件是：①___________；②继续吸收热量；

（5）另一小组在利用相同的器材进行这一实验时，观察到海波熔化过程中温度计示数缓慢上升。产生这一现象的原因可能是___________（填字母）。

A． 烧杯中的水少        B． 对试管内的海波不断搅拌

C． 温度计的玻璃泡碰到了试管壁    D． 海波熔化过程中吸热，温度升高

【答案】    ①. 停表    ②. 42    ③. 晶体    ④. 温度达到熔点    ⑤. C

【详解】（1）[1]由表中数据可知，实验需要测量温度和时间，实验中需要的测量工具是温度计和停表。

（2）[2]如图乙，温度计的分度值为1℃，读数为42℃。

（3）[3]由记录的实验数据可知，海波在固定的温度开始熔化，熔化时温度不变，因此海波是晶体。

（4）[4]通过实验可知，海波熔化需要达到48℃，熔化过程中，需要继续加热，由此可知海波熔化需要的条件是：①温度达到熔点；②继续吸收热量。

（5）[5]海波在固定的温度开始熔化，熔化时温度不变，进行这一实验时，观察到海波熔化过程中温度计示数缓慢上升；

A．该物质是晶体，熔化过程中温度是不变的，烧杯中的水少，不会影响温度计的示数，故A不符合题意；

B．对试管内的海波不断搅拌，试管中海波受热更加均匀，不可能出现以上情况，故B不符合题意；

C．温度计的玻璃泡碰到了试管壁，因为烧杯中水的温度高于海波的温度，温度计示数缓慢上升，故C符合题意；

D．海波是晶体，熔化过程中吸热，但温度保持不变，故D不符合题意。

故选C。

22. 在探究“二力平衡的条件”实验中，小聪同学采用的实验装置如图甲所示，小明同学采用的实验装置如图乙所示。

（1）老师指出图乙的装置更科学，原因是选用小车，可以减小___________对实验结果的影响；

（2）实验中判断小车是否受平衡力作用的依据是小车保持___________（选填“静止”或“匀速直线运动”）状态；

（3）左右两盘放质量相等的砝码，小车保持静止。将左盘中再添加一个砝码，小车将运动，说明彼此平衡的两个力大小___________；

（4）小车处于静止后，保持与的大小不变，把小车在水平桌面上扭转一个角度后释放，小车将转动，说明彼此平衡的两个力必须在___________上。

【答案】    ①. 摩擦力    ②. 静止    ③. 相等    ④. 同一直线

【详解】（1）[1]实验中选用小车为研究对象，滚动摩擦代替滑动摩擦，可以减小摩擦力对实验结果的影响。

（2）[2]实验中通过观察小车能否静止，确定其是否处于平衡状态，如果小车处于静止状态，说明小车受到平衡力的作用。

（3）[3]实验时，向左盘和右盘同时加入相等质量的砝码时，小车在水平方向受到的拉力相等，处于静止状态，将左盘中再添加一个砝码，小车将运动，这表明平衡的两个力需要大小相等。

（4）[4]把小车转过一个角度，然后松手，观察到小车转动，最后恢复到静止状态，说明小车在水平方向上受到的两个力在同一条直线上时才能平衡。

23. 如图甲所示，小聪同学设计了用“伏安法”测电阻的实验。

（1）同组的小丽发现他的连接中有一处错误，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线；（      ）

（2）电路连接正确后，闭合开关前，滑动变阻器的滑片应该滑到最______（选填“左”或“右”）端；

（3）小聪闭合开关，移动滑动变阻器的滑片P时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是______（填字母）；

A．电源    B．滑动变阻器    C．定值电阻R    D．开关

（4）排除故障后，小聪正常进行实验并将实验数据记录在下表中。若第2次测量时电流表的示数如图乙所示，为______，根据三次实验数据可得定值电阻______（结果保留一位小数）；

（5）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是______（填字母）。

A． 用刻度尺测量作业本的长度

B． 探究同种物质的质量与体积的关系

C． 测量小灯泡的电功率

【答案】    ①     ②. 右    ③. C    ④. 0.20    ⑤. 9.9    ⑥. A

【详解】（1）[1] 用“伏安法”测电阻时，电压表应与定值电阻并联，由图甲可知，电压表接在定值电阻与滑动变阻器两端，测定值电阻与滑动变阻器串联电压，即电源电压，电压表连接错误，电压表应并联在定值电阻两端，电路图如图所示

（2）[2]为保护电路，闭合开关前，滑动变阻器的滑片应调到最大值，即右端。

（3）[3]A．若电源有故障，电流表和电压表都无示数，故A不符合题意；

B．若滑动变阻器有故障，两表同时有示数或无示数，故B不符合题意；

C．若定值电阻R有故障，若断路，电压表有示数，电流表无示数；若短路，电压表无示数，电流表有示数，故C符合题意；

D．若开关有故障，两表同时有示数或无示数，故D不符合题意。

故选C。

（4）[4]由图乙知，电流表的量程为0-0.6A，分度值为0.02A，示数为0.2A。

[5]由表中数据可计算第2次实验电阻的阻值

则定值电阻R的阻值

即三次实验数据可得定值电阻的阻值为9.9Ω。

（5）[6]本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差；

A．用刻度尺测量物理课本的长与宽，需要多次测量，是为了取平均值减小误差，故A符合题意；

B．探究同种物质的质量与体积的关系时，也需要多次测量得到多组数据，分析数据从而得到一个普遍规律，故B不符合题意；

C．测量小灯泡的电功率时，也需要多次测量，是为了探究灯泡亮度与实际功率的关系，找到普遍规律，故C不符合题意。

故选A。

六、计算题（本题包括3个小题，共29分。解答时应写出必要的文字说明、主要公式和重要的演算步骤，只写最后答案不得分，有数值计算的题，答案中必须写出数值和单位）

24. 食物也是一种“燃料”，释放化学能的过程不断地发生在人体内，提供细胞组织所需的能量。人体摄入的能量（营养师常称之为热量）过多或过少，都有损于健康。

（1）某种油炸食品，每可提供的能量约为，假设这些能量全部被质量为、温度为的水吸收，可使这些水的温度升高到多少摄氏度？[]

（2）如果上述这些能量全部用于克服重力做功，则能把多少千克的物体提升？（取）

【答案】（1）；（2）

【详解】解：（1）由公式

可得，水的温度可以升高到

（2）如果这些能量全部用于克服重力做功，即做功为，由公式

可得，提升物体的质量为

答：（1）可使这些水的温度升高到85摄氏度；

（2）如果上述这些能量全部用于克服重力做功，则能把千克的物体提升。

25. 科技小组的同学对物体的浮沉条件进行探究。在一个圆柱形容器底部，放一个边长为的正方体物块，然后逐渐向容器中倒水（水始终未溢出）。通过测量容器中水的深度，分别计算出该物块所受到的浮力，并绘制了如图所示的图象。（取，）求：

（1）水的深度到达时，水对容器底部的压强；

（2）水的深度到达时，物块浸在水中的体积；

（3）物块的密度。

【答案】（1）；（2）；（3）

【详解】（1）水的深度到达时，水对容器底部的压强

（2）水的深度到达时，物块所受浮力

则物块浸在水中的体积

（3）由图中信息知，水的深度到达以后浮力不再增大，此时物块并未完全浸在水中，有部分体积露出水面。所以物块处于漂浮状态，则

物块的质量

物块的体积

物块的密度

答：（1）水的深度到达时，水对容器底部的压强为；

（2）水的深度到达时，物块浸在水中的体积为；

（3）物块的密度为。

26. 如图所示，电源电压和小灯泡的灯丝电阻均保持不变。为的定值电阻，小灯泡上标有“”字样，滑动变阻器上标有“”字样，电流表使用的量程为。当所有开关都闭合，滑动变阻器的滑片移到最上端时，小灯泡正常发光，此时电流表的示数为。求：

（1）小灯泡的额定功率；

（2）开关、闭合，，断开时，定值电阻两端的电压；

（3）开关、闭合，，断开时，为了保证测量精确，要求电流表示数不小于其量程的，求滑动变阻器连入电路的最大阻值。

【答案】（1）；（2）；（3）

【详解】解：（1）所有开关都闭合时，R1被短路，灯与并联，小灯泡正常发光，则

滑动变阻器的滑片移到最上端时，滑动变阻器连入电路中的阻值为，通过滑动变阻器的电流

通过小灯泡的电流

小灯泡的额定功率

（2）开关、闭合，、断开时，定值电阻和小灯泡串联，小灯泡的灯丝电阻

电路中的电流

定值电阻两端的电压

（3）开关、闭合，、断开时，定值电阻和滑动变阻器串联，若R2接入最大值，此时电路中的电流最小，最小值为

因为0.75A大于电流表量程的最大值，电流表只能接入大量程，题中要求的电流值至少达到

则电路中最小电流

电路中的最大总电阻

则滑动变阻器连入电路的最大阻值

答：（1）小灯泡的额定功率为；

（2）开关、闭合，，断开时，定值电阻两端的电压为；

（3）开关、闭合，，断开时，要求电流表示数不小于其量程的，滑动变阻器连入电路的最大阻值为。
