2022届高考备考物理二轮专题练习——选择狂练100题：仪器读数

这是一份2022届高考备考物理二轮专题练习——选择狂练100题：仪器读数，共47页。试卷主要包含了填空题，实验题等内容，欢迎下载使用。

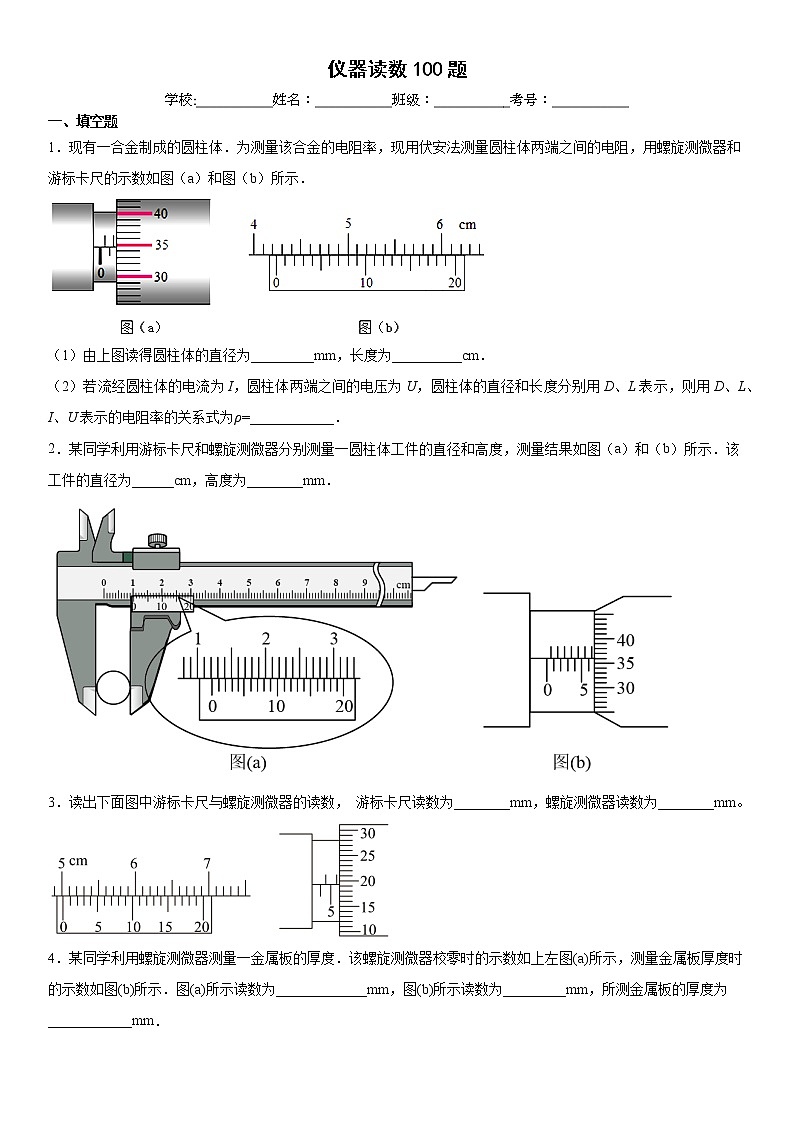

仪器读数100题
学校:___________姓名：___________班级：___________考号：___________
一、填空题
1．现有一合金制成的圆柱体．为测量该合金的电阻率，现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器和游标卡尺的示数如图（a）和图（b）所示．

（1）由上图读得圆柱体的直径为_________mm，长度为__________cm．
（2）若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示的电阻率的关系式为ρ=____________．
2．某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示．该工件的直径为______cm，高度为________mm．

3．读出下面图中游标卡尺与螺旋测微器的读数， 游标卡尺读数为________mm，螺旋测微器读数为________mm。

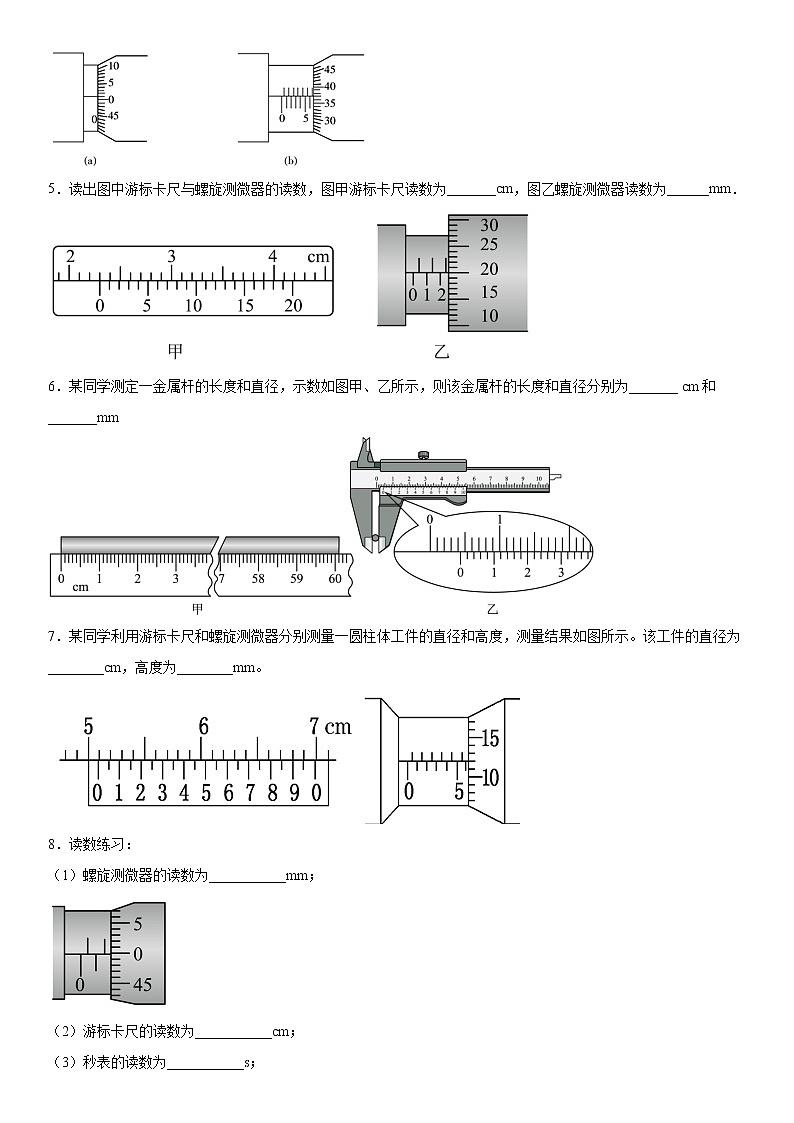

4．某同学利用螺旋测微器测量一金属板的厚度．该螺旋测微器校零时的示数如上左图(a)所示，测量金属板厚度时的示数如图(b)所示．图(a)所示读数为_____________mm，图(b)所示读数为_________mm，所测金属板的厚度为____________mm．

5．读出图中游标卡尺与螺旋测微器的读数，图甲游标卡尺读数为_______cm，图乙螺旋测微器读数为______mm．

6．某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为_______ cm和_______mm

7．某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图所示。该工件的直径为________cm，高度为________mm。

8．读数练习：
（1）螺旋测微器的读数为___________mm；

（2）游标卡尺的读数为___________cm；
（3）秒表的读数为___________s；

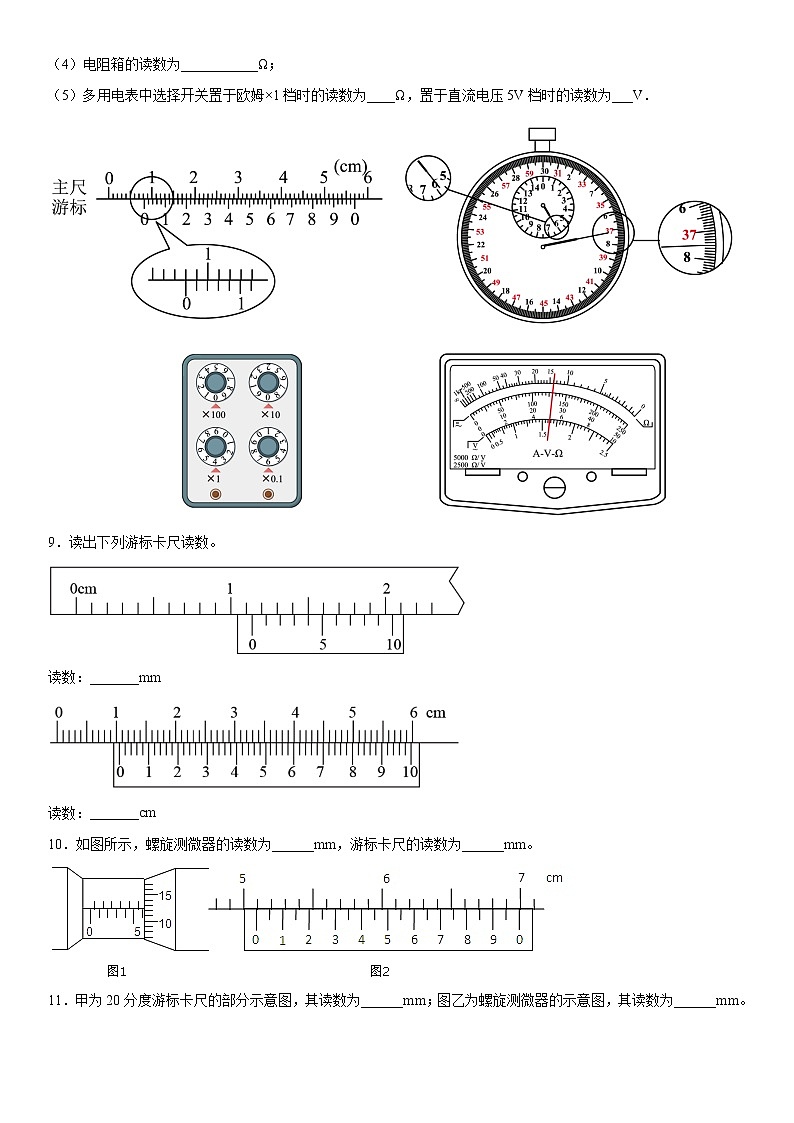

（4）电阻箱的读数为___________Ω；
（5）多用电表中选择开关置于欧姆×1档时的读数为____Ω，置于直流电压5V档时的读数为___V．

9．读出下列游标卡尺读数。

读数：_______mm

读数：_______cm
10．如图所示，螺旋测微器的读数为______mm，游标卡尺的读数为______mm。

11．甲为20分度游标卡尺的部分示意图，其读数为______mm；图乙为螺旋测微器的示意图，其读数为______mm。

12．用一个20分度的游标卡尺和一个螺旋测微器测量两工件，其读数如图所示，则游标卡尺的读数为__________mm；螺旋测微器的读数为__________mm。

13．在下图中读出游标卡尺和螺旋测微器的读数

（1）游标卡尺的读数为_________mm；
（2）螺旋测微器的读数为_______mm。
14．在“探究弹力和弹簧伸长的关系”时，某同学把两根弹簧如图1连接起来进行探究．


（1）某次测量如图2所示，指针示数为_____cm．
（2）在弹性限度内，将50g的钩码逐个挂在弹簧下端，得到指针A、B的示数LA和LB如表1．用表中数据计算弹簧A的劲度系数为____N/m（重力加速度g=10m/s2）．由表中数据__（填“能”或“不能”）计算出弹簧B的劲度系数．
15．图中游标卡尺的读数为________mm，螺旋测微器的读数为________mm。

16．（1）游标卡尺读数为___________mm、螺旋测微器读数_________mm。

（2）如图所示电压表（量程0~3V），其读数为_______V

17．如图所示，游标卡尺读数为________mm，螺旋测微器读数为________mm.

18．有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度．用它测量一小球的直径，如图甲所示的读数是______mm．用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是______mm．

19．如图为一正在测量中的多用电表表盘．

(1)如果是用直流2.5V挡测量电压，则读数为________V．
(2)如果是用直流5mA挡测量电流，则读数为________mA．
(3)如果是用“×100”挡测量电阻，则读数为________Ω．
20．(1)使用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________联到被测电路中；测直流电压时，应把选择开关旋至标有________处，并把多用电表与被测电路________联；测直流电压和电流时，都必须把红表笔接在________处，即电流从________表笔流进。
(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置。

①将多用电表选择开关置于“×1”挡，Ⅰ的示数为________Ω，Ⅱ的示数为________Ω。
②将选择开关置于直流“50 V”挡，Ⅰ的示数为________V，Ⅱ的示数为________V，Ⅲ的示数为________V。
③选择开关置于直流“250 V”挡时，Ⅰ的示数为________V，Ⅱ的示数为________V。
21．用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。


指针位置
选择开关所处挡位
读数
a
直流电流100mA
_____mA
直流电压2.5V
_____V
b
电阻×100
_____Ω
22．如图中把量程为3mA，内阻为100Ω的电流表改装成15V的电压表，则需串联一个阻值为___________Ω的电阻，改装后原来刻度1.4mA位置的读数为___________V；若是把量程为3mA的电流表改装成欧姆表，其中电源电动势E=3V。改装后，将原来电流表3mA的刻度定为电阻的“0”刻度，欧姆表的中值电阻为___________Ω，2mA刻度处标___________Ω。

23．某研究性学习小组欲测量一节干电池的电动势和内阻.

(1) 该小组成员先直接用多用电表粗测该电池电动势,读数如图所示,则该电动势的读数为____V;测量时多用表的红表笔应该与电池的____(填“正”或“负”)极相连.
(2) 接着小组成员按图(a)原理图测量电源电动势E和内阻r.R0=2.5 Ω 为定值保护电阻,电压表内阻较大,单位长度电阻r0=0.20 Ω/cm 的电阻丝ac上标有长度刻度.

图(a) 图(b)图(c)
(3) 请根据原理图连接图(b)的实物图.
(4) 闭合开关S,记录ab的长度L和电压表V的示数U;滑动b点改变ab的长度L,测得6组L和U值,并算出对应的1U值.写出1U与1L、E、r、R0、r0的关系式1U=____.
(5) 图(c)中的“×”是已标出的实验数据,根据1U-1L图线算出电源电动势E=____V,内阻r=____Ω.(计算结果保留到小数点后两位)
24．用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图中的①、②、③所示.由图可知，图________中的二极管是好的，该二极管的正极是________端.

25．用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示，若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。

指针位置
选择开关所处挡位
读数
a
直流电流10mA
______mA
直流电压50V
______V
b
电阻×100
______Ω

26．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，但指针偏转角度较小，为了较准确地进行测量，应换到______________挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是____________Ω。若将该表选择旋钮置于1mA挡测电流，表盘仍如图所示，则被测电流为________mA。

27．（1）用螺旋测微器测量某圆柱体的直径，测量结果如图甲所示，该工件的直径为__________ mm。
（2）如图乙是用多用电表欧姆挡“ × 10”挡位测量某电阻阻值，则其阻值为__________Ω。

28．如下图中给出的游标卡尺读数为______mm；螺旋测微器读数为______mm；用多用电表×100Ω档测量电阻，读数为_________Ω．

29．当使用3V量程时，图中电压表针示数为______V；螺旋测微器的状态如图所示，则正确测量值应为______mm。

30．某同学用多用电表粗测电阻丝的阻值，当用“×10”挡时发现指针偏转角度过大，他应该换用____________（填“×1”或“×100”）挡，进行一系列正确操作后，指针静止时位置如图所示，则金属丝的阻值约为______________Ω（结果保留两位有效数字）。

31．将万用表的选择开关置于欧姆挡，再将电表的两支表笔分别与光敏电阻Rg的两端相连，这时表针恰好指在刻度盘的中央，若用不透光的黑纸将Rg包裹起来，表针将向________(填“左”或“右”)转动，若用手电筒光照射Rg，表针将向________(填“左”或“右”)转动．

32．选用“×10”倍率的电阻挡估测元件电阻，发现多用表指针偏转过大，因此需选择倍率的电阻挡___________（填：“×1”或“×100”）。
33．在“用多用表测电阻”的实验中，多用表选择开关处于“×10”挡，指针位于如图所示位置，被测电阻阻值的测量值为_______Ω．若需测量一个约为2.0×103Ω的电阻，则选择开关应选_______（选填：“×10”、“×100”或“×1k”）挡．

34．根据如图所示指针位置，已经选择了“×1k”的挡位，此时被测电阻的阻值约为________Ω.


35．右图为一正在测量中的多用电表表盘．

（1）如果是用×10Ω档测量电阻，则读数为_____________Ω．
（2）如果是用直流10mA档测量电流，则读数为____________mA．
（3）如果是用直流250V档测量电压，则读数为____________V．
（4）用多用表的欧姆档测量电阻时( )
A．双手捏住表笔金属杆，测量值偏小
B．测量时发现指针偏转角度太小，则增大倍率后即可直接进行测量
C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于250Ω
D．红黑表笔不能直接短接，否则电路中电流过大将烧坏电表

36．如图所示，一多用电表的选择开关指在电阻“×1”挡，此时的测量值为________Ω；选择开关指在直流250V电压挡，此时的测量值为________V，选择开关指在直流10V电压挡，测量值应该为________V，选择开关指在直流100mA电流挡，测量值应该为________mA。

37．某同学用螺旋测微器测金属丝的直径，示数如图甲所示，读数是_______mm；用多用电表“×1”档测该金属丝的电阻，如图乙所示，读数是_________Ω．

38．如图甲所示是一个简单的多用电表的电路原理图．

（1）当闭合开关________，断开开关________，可作电流表用；
（2）当闭合开关________，断开开关________，可作电压表用；
（3）当闭合开关________，断开开关________，可作欧姆表用；
（4）某个多用电表的面板如图乙所示，若表头满偏电流为1mA，内阻为1kΩ，所用电池的电动势为1.5V，内阻为0.5Ω，使用欧姆×1挡，若把多用电表的黑红表笔短接时，表针恰好指在电流满刻度处，则此时欧姆表的内电阻值为________．A、C、E刻度处对应的电阻值分别是________、________、________．
39．如图所示为一多用电表表盘。

（1）如果用直流10 V挡测量电压，精度为________，则读数为________V。
（2）如果用“×100”挡测电阻，则读数为________Ω。
40．如图所示，是一种多用电表的量程选择开关，V是测量______，mA是测量______，Ω是测量______。可以看出该表能直接测的直流电压最高不能超过______；测量一节干电池的电压应选用______量程，测量我国照明用电的电压应选用______量程。

41．某同学想通过一个多用电表中的欧姆挡，直接去测量某电压表（量程为10 V）的内阻（大约为几十千欧），该多用电表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至________挡，先将红、黑表笔短接调零后，选用图中________方式连接．


在实验中，某同学读出欧姆表的读数如图所示，为________Ω，这时电压表的读数为________V，请你求出欧姆表电池的电动势为________V．
42．使用多用电表测电流时，电流应从_________（选填“黑”或“红”）表笔流入电表；测电阻时，___________（选填“黑”或“红”）表笔的电势较高。
43．如图是多用表的刻度盘，若选用倍率为“×100”的电阻档测电阻时，表针指示在图示位置，则所测电阻的阻值为______Ω．如果再用此多用表测量一个约2.0×104Ω的电阻，实验操作上_______（填“需要换挡并调零”、“不需要换挡”或“需要换挡不需要调零”）.

44．一多用电表的欧姆挡分为×1，×10，×100，×1k共4个挡位。某同学用该表测量阻值为1kΩ左右的电阻。完成下列测量步骤中的填空。
（1）将选择开关置于_______挡位；
（2）将红黑表笔短接，调整_______使得_______；
（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为_______kΩ；
（4）测量完成后，将选择开关旋转至OFF挡位。

45．如图所示是一种指针式多用电表外形图，表的上半部分为______，下半部分是______开关，开关周围标有测量功能的区域及量程．

46．下图为一正在测量中的多用电表表盘．


（1）如果是用直流5mA挡测量电流，则读数为________mA．
（2）如果是用直流10V挡测量电压，则读数为_________V．
（3）如果是用×100W挡测量电阻，则读数为__________ W．
47．下图是简化的多用表电路图，设表头G的满偏电流为Ig=200μA，内阻为Rg=100Ω，回答下列问题：

（1）测量时，公共端插入_____(填“红”或者“黑”)表笔，_____(在“1、2、3、4、5”中选)为电阻测量端；
（2）若转换开关接“1”时，量程为I1=10mA，转换开关接“2”时，量程为I2=1mA，则R1=____Ω，R2=____Ω；
（3）一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到____挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是______________；
（4）多用电表使用完毕，选择开关打到______挡。
48．如图为一正在测量电阻中的多用电表表盘和用测量圆柱体直径d的螺旋测微器，如果多用表选用×100档，则其电阻为_____Ω、圆柱直径为_____mm。

49．用多用电表的欧姆档检测晶体二极管的好坏．将表笔c、d分别与二极管a、b端接触，其结果如图所示．

（1）对调表笔所接触的端点，再进行上述检测，若结果如图B所示，则可以判定二极管是_____的，若结果如图C所示，则可以判定该二极管是_____的．（好、坏）
（2）可以判定，完好的二极管的a端是_____极，b端是_____极．（正、负）
50．一学生使用多用电表测电阻,他在实验中有违反使用规则之处,他的主要实验步骤如下:
（1）.把选择开关扳到“×1k”的欧姆挡上.
（2）.把表笔插入测试笔插孔中,先把两根表笔相接触,旋转调零旋钮,使指针指在电阻刻度的零位上.
（3）.把两根表笔分别与某一待测电阻的两端相接,发现这时指针偏转较大.
（4）.换用"×100"的欧姆挡,发现这时指针偏转适中.随即记下欧姆数值.
（5）.把表笔从测试笔插孔中拔出后,就把多用电表放回桌上原处,实验完毕.
这个学生在测量时已注意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆.这个学生在实验中违反了哪一或哪些重要的使用规则?
答:_____________________________________________________________________.
51．使用多用电表测电压：将多用电表______（填串联或并联）在待测电路两端，注意______表笔（填红或黑）接触点的电势应比_____表笔（填红或黑）接触点的电势高。
52．使用中值电阻（刻度中央的电阻值）为20Ω（×l挡）的多用电表测量两个定值电阻（阻值约为R1=20Ω和R2=30kΩ）．在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：
A．转动选择开关置于“×1k” 挡
B．转动选择开关置于“×100”挡
C．转动选择开关置于“×10”挡
D．转动选择开关置于“×1”挡
E．转动选择开关置于“OFF”挡
F．将两表笔分别接触R1两端，读出Rl的阻值后随即断开
G．将两表笔分别接触R2两端，读出R2的阻值后随即断开
H．将两表笔短接，调节调零旋钮，使指针指在刻度线右端的“0”刻度
所选操作的合理顺序是______________________.
53．要用多用电表测量一个阻值约为R=60Ω的电阻，请从下列各操作中，选出能比较准确地测定该电阻和符合多用电表安全使用规则的几项，并将他们按合理顺序填写在后面的空白处．（已知电表正中间的示数是40）
A．旋动转换开关，使其尖端对准欧姆档×10处
B．将两表笔分别接到R的两端，读出R的阻值
C．旋动转换开关，使其尖端对准欧姆档×1处
D．将两表笔短接，调节“Ω”调零旋钮，使指针恰好对准欧姆刻度线的零刻度
E、将两表笔从测试笔孔中拔出，并把转换开关拨至交流电压最高档或“OFF”处．
所选操作的顺序为_____________________________．
54．游标卡尺读数为____________mm，螺旋测微器读数为__________mm。

55．某同学用螺旋测微器在测某金属丝的直径时，测得结果如图a示，则该金属丝的直径d=______mm；另一位同学用20分度的游标卡尺测量某工件的长度，测得结果如图b示，则该工件的长度L=______mm。

56．某同学用螺旋测微器测量一圆柱形金属工件的直径，测量结果如图所示，该工件的直径为___________mm。

57．有一游标卡尺，用它测量一小球的直径，如图甲所示的读数是_______mm；用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是________mm。

58．现有一合金制成的圆柱体，用游标卡尺测量该圆柱体的长度。螺旋测微器和游标卡尺的示数如图乙和甲所示。


由图读得圆柱体的直径为___________mm，长度为___________cm；
59．某同学在一次“测定某电阻元件的电阻率”的实验中，用游标卡尺测量电阻元件的长度L，用螺旋测微器测量金属丝直径d如图所示。电阻元件长L为______cm，金属丝的直径d为______mm。

60．（1）如图所示的游标卡尺，游标尺上共有20个分度，用它测量某工件的外径时，示数如图，则此工件的外径是________ mm。

（2）用螺旋测微器测量电阻丝的直径如图，则此电阻丝的直径为________mm。
61．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：
(1)用游标为20分度的游标卡尺测量其长度如图甲所示，由图可知其长度L＝______mm；
(2)用螺旋测微器测量其直径如图乙所示，由图可知其直径D＝______mm。

62．用螺旋测微器测金属丝直径d，用游标卡尺测金属丝的长度l，示数如图所示，则d=_____mm，l=______cm。

63．下列刻度尺，游标卡尺，螺旋测微器的读数分别为__________cm，________ cm，________mm。

64．如图，箭头所指的毫米刻度尺的示数为____mm。

65．用不同的工具测量某物体的长度时，有下到不同的结果：
①2.4cm   ②2.37cm   ③2.372cm   ④2.3721cm
其中，用最小分度值为厘米的刻度尺测量的结果是___________，用十分度的游标卡测量的结果是___________。
66．（1）.如图a所示中给出的是用螺旋测微器测量某导体棒直径时的示数，此读数应为________mm

（2）.某物理实验小组在使用多用电表按正确步骤测量某一电阻阻值，选择开关指在“×100”欧姆档，指针指示位置如图b所示，则这电阻是______Ω．如果要用该多用电表测量一个约140Ω的电阻，为了使测量结果比较精确，应选的欧姆档是_____（填“×1”“×10”、“×100”、或“×1k”）． 在使用欧姆档时要注意，变换另一个倍率的欧姆档后，必须重新_________．
67．多用电表的欧姆挡一般有四个倍率挡，如：“×1Ω”，“×10Ω”，“×100Ω”，“×1kΩ”，欧姆表挡位的选择一般可以选择不同的电源、滑动变阻器连入电路，也可以选择欧姆表内灵敏电流计的不同量程以达到改变欧姆表的倍率挡。现有一简易欧姆表的内部结构如图所示，该电表通过断开、闭合开关S达到换挡的目的，A、B两点分别是红、黑表笔的插孔，灵敏电流计的内阻为Rg，Rg=9R0。已知开关断开时，欧姆表对应的是“×10Ω”倍率挡，则闭合开关时，欧姆表对应的是______（填“×1Ω”，“×10Ω”，“×100Ω”或“×1kΩ”）倍率挡，______（填“能”或“否”）通过改变电阻R0的大小，达到选择“×1kΩ”挡位的目的，连接外电路时，A插孔插入______（填“红”或“黑”）色表笔。

68．读出下列测量仪器的数据：


（1）如图1，游标卡尺_____cm
（2）如图2，螺旋测微器_____mm
（3）如图3，多用电表电阻档（10倍率）_____Ω
69．使用多用电表测电压：
①选择直流电压挡合适的______，并将选择开关旋至相应位置．
②将多用电表______在待测电路两端，注意______表笔接触点的电势应比黑表笔接触点的电势高．
③根据表盘上相应量程的直流电压刻度读出电压值，读数时注意______刻度所表示的电压值．
70．欧姆计刻度的特点是_______和_______，其最左端的示数为_______，最右端的示数为_______.
71．如图所示，若多用电表的选择开关处于如表中所指的档位，请在表格中填出相应的读数，

选择开关所处档位
读数
直流电流100mA
___mA
直流电压50V
___V
电阻×100
___Ω

72．某实验小组练习使用多用电表。一同学选择×10倍率，用正确的操作步骤测量时，发现指针偏转到刻度盘右侧较远处，为了较准确地进行测量，应该选择_________（填“×1k”“×100”或“×1”）倍率，并重新欧姆调零，正确操作测量并读数，若这时刻度盘上的指针位置如图中实线所示，测量结果是_____Ω。

73．读数

（1）_____cm （2）_____cm （3）_____mA （4）_____V．
74．下列使用多用表测量电阻的步骤中，正确的顺序依次是_______.
A．调整欧姆挡的调零旋钮，使指针指在电阻刻度的零位上
B．把两表笔相接触
C．把开关旋钮拨到欧姆挡的适当倍率挡上
D．把两表笔分别与待测电阻的两端相接触
E.把待测电阻与别的元件和电源分开用小螺丝刀调整定位旋钮.
75．下表是用如图的多用电表进行测量的四次记录，a、b分别为测量时的指针位置。其中有的记录了量程（或倍率）但没有记录读数，有的记录了读数但没有记录量程（或倍率），请你填写表格中的各个空格。


用多用电表测量直流电压、直流电流、电阻
序号
所测物理量
量程或倍率
指针
读数
1
直流电压
50V
a
______
2
直流电流
______
b
8.3mA
3
电阻
______
a
5.5×103Ω
4
电阻
×1
b
______

76．有一内阻未知（约2kΩ～6kΩ）、量程（0～3V）的直流电压表。某同学用一多用电表的欧姆挡，直接去测量该电压表的内阻，则欧姆挡的选择开关应拨至倍率“×________”挡，在实验中，欧姆表的刻度盘如图所示，则电压表的内阻应为________Ω。

77．调整欧姆零点后，用“×10”挡测一个电阻的阻值，发现表针偏转角度极大，则这个电阻值很_____（小或大）， 为了把电阻值测得更准确些，应换用_____（“×1”挡或“×100”挡），换挡后应该重新_________再进行测量。
78．（1）某同学利用游标卡尺和螺旋测微器分别测量金属丝的长度和直径，测量结果如图（a）（b）所示。则金属丝的长度为__________mm，直径为__________mm。

（2）如图甲所示，若使用3 A量程时，图中表针示数为__________ A。

79．欧姆表内部电路如图，电源电动势E=1.5V，内阻r=0.5Ω，电流表满偏电流Ig=10mA 电流表内Rg =7.5Ω A．B为接线柱．用一条导线把A、B直接连起来，此时，应将可变电阻R1调节为______才能使电流表恰好达到满偏．调至满偏后保持R1的值不变，在A、B间接入一个150Ω的定值电阻R2，电流表示数为______mA．

80．下列测量仪器所测得物体的长度为游标卡尺读数为_____________cm，螺旋测微器读数为___________mm。

81．某同学用一50分度游标卡尺测定一金属杆的直径，示数如图甲所示，则该金属杆的直径_____mm．另一同学用螺旋测微器测量金属丝的直径，如图乙所示，其读数应为_____mm．

82．图中螺旋测微器的示数为_____mm、游标卡尺示数为_____cm．

83．螺旋测微器是重要的测量工具．如图所示是正确操作螺旋测微器测量某工件厚度时的图片，该工件的厚度为______．

84．成成同学用螺旋测微器测量一根金属丝的直径，测量结果如图，其读数为______mm。

85．（1）20分度的游标卡尺游标尺上的最小分度是______________mm.
（2）用螺旋测微器测得导线的直径如图所示，其读数是______________mm

86．在某次实验中，已知双缝到光屏之间的距离是600mm，两缝之间的距离是0.20mm，单缝到双缝之间的距离是100mm，某同学在用测量头测量时，先将测量头目镜中看到的分划板中心刻线对准某一亮条纹（记作第一条）的中心，这时手轮上的示数如图（a）所示。然后他转动测量头，使分划板中心刻线对准第7条亮条纹的中心，这时手轮上的示数如图（b）所示。这两次示数依次为______mm和______mm。由此可以计算这次实验中所测得的单色光的波长为____mm。

87．某同学在《用双缝干涉测光的波长》的实验中，实验装置如图8所示．使用的双缝的间距为0.025cm．实验时，首先调节________和__________的中心位于遮光筒的中心轴线上，并使_________和________竖直且互相平行．当屏上出现了干涉图样后，通过测量头（与螺旋测微器原理相似，手轮转动一周，分划板前进或后退0.500mm）观察第一条亮纹的位置如图（a）所示，第五条亮纹位置如图（b）所示，测出双缝与屏的距离为50.00cm，则待测光的波长λ=___________nm．
88．在利用双缝干涉测定光波波长时，首先调节________和________的中心均位于遮光筒的中心轴线上，并使单缝和双缝竖直并且互相平行.当屏上出现了干涉图样后，用测量头上的游标卡尺测出n条明纹间距离a，则两条相邻明条纹间的距离Δx=________，双缝到毛玻璃屏的距离L用________测量，用公式________可以测出单色光的波长．
89．在“双缝干涉测量光的波长”实验中，分别用红色和绿色的激光照射同一双缝，在双缝后的屏幕上，红光的干涉条纹间距△y1与绿光的干涉条纹间距△y2相比，△y1________△y2（填“＞”、“=”或“＜”）。若双缝之间的距离为0.3mm，双缝与屏幕的距离为1.00m，某红光的干涉实验中测得第l条到第6条亮条纹中心间的距离为10.5mm，。则该红光波长为_________m
90．任何测量结果都不可能绝对准确，测量值跟被测物理量的真实值之间总会有差异，这种差异叫作__________。测量读数时，我们常用带有一位不可靠数字的近似数记录测量结果，这种近似数被称为“有效数字”，当3位有效数字12.1mm被写成为0.0121m时，此时的有效数字是_________位。
91．科学研究中，把测量值与真实值之差称为绝对误差，绝对误差与真实值的比值称为相对误差。相对误差通常表示成百分比形式。测量的相对误差不仅与所用测量工具有关，也与被测量的物理量大小有关。当用同一种工具测量时，被测量的数值越大，测量结果的相对误差就越小。若要求测量的相对误差不超过5%，则用该尺测量的长度小于___________m时就不再符合要求。
92．读数将是高考中必须掌握的内容，今天距离高考还有9天，请大家认真的对下面各种表和测量工具进行读数

_____________                                 （2）_____________

（3）_____________                                             （4）_____________

（5）_____________                                             （6）_____________
二、实验题
93．某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值1500Ω），滑动变阻器R2（最大阻值500Ω），电阻箱（0~99999.9Ω），干电池（E=1.5V，r=1.5Ω），红、黑表笔和导线若干．


（1）欧姆表设计
将图（a）中的实物连线组成欧姆表．( )欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____（填“R1”或“R2”）．
（2）刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图（b）所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____．


（3）校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图（c）所示，则电阻箱接入的阻值为_______Ω．

94．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。

(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得R1＋R2=_______Ω，R4=________Ω。
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。（结果均保留3位有效数字）
95．（1）如图所示为某多用电表内部简化电路图，作电流表使用时，选择开关S应接________(选填“1”“2”“3”“4”或“5”)量程较大．
　　　   　
（2）某同学想通过多用表的欧姆挡测量量程为3 V的电压表内阻(如图乙)，主要步骤如下：
① 把选择开关拨到“×100”的欧姆挡上；
② 把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；
③ 把红表笔与待测电压表________(选填“正”或“负”)接线柱相接，黑表笔与另一接线柱相连，发现这时指针偏转角度很小；
④ 换用________(选填“×10”或“×1 k”)欧姆挡重新调零后测量，发现这时指针偏转适中，记下电阻数值；

⑤ 把选择开关调至空挡或交流电压最高挡后拔下表笔，把多用电表放回桌上原处，实验完毕．
（3） 实验中(如图丙)某同学读出欧姆表的读数为_________Ω，这时电压表读数为___________V.
（4）请你计算欧姆表内部电源电动势为________V．(保留两位有效数字)
96．某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
（1）用游标为20分度的卡尺测量其长度如图1，由图可知其长度L=_______mm；
（2）用螺旋测微器测量其直径如图2所示，由图可知其直径D=__________mm；

（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘示数如图3所示，则该电阻的阻值约为_____________Ω

（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R；
电流表A1（量程0～5mA，内阻约50Ω）；
电流表A2（量程0～15mA，内阻约30Ω）；
电压表V1（量程0～3V，内阻约10kΩ）；
电压表V2（量程0～15V，内阻约25kΩ）；
直流电源E（电动势4V，内阻不计）；
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）；
滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）；
开关S；导线若干
为使实验误差较小，要求测得多组数据进行分析，请在下面框中画出测量的电路图，并标明所用器材的代号．
( )

（5）在图4中用实线连好电路．
( )
（6）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，若已知伏安法测电阻电路中电压表和电流表示数分别用U和I表示，则用此法测出该圆柱体材料的电阻率ρ＝ ______________．（不要求计算，用题中所给字母表示）
97．多用表是由电流表改装的，现测定一个量程为0~5mA的电流表G的内阻r= 100.0Ω ,用它改装成如图的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程(或分度值)不同的档位．电流表的两个档位中，大量程是小量程的10倍．

(1)当转换开关S旋到位置_______时，是电流档，且旋到位置_______的量程较大：当转换开关S旋到位置_____时，是电压档，且旋到位置______的量程较大；
(2)A、B两表笔中，______为红表笔；
(3)图中的电源Eˊ的电动势为9.0V，当把转换开关S旋到位置4，在AB之间接900Ω电阻时，表头G刚好半偏．已知之前已经进行了必要的、正确的操作．则R1＝____Ω，R2＝____Ω．
(4)转换开关S旋到位置1时，量程是____________________．
98．（1）测某金属丝的电阻率，为了精确的测出金属丝的电阻，需用欧姆表对金属丝的电阻粗测，下图是分别用欧姆档的“×1档”（图a）和“×10档”（图b）测量时表针所指的位置，则测该段金属丝应选择_______档（填“×1”或“×10”），该段金属丝的阻值约为_______Ω．

（2）所测金属丝的直径d如图c所示，d=_________mm；接入电路金属丝的长度L如图d（金属丝的左端从零刻度线对齐）所示，L=________cm．

（3）为了更精确的测量该段金属丝的电阻，实验室提供了如下实验器材：
A．电源电动势E（3V，内阻约1Ω）
B．电流表A1（0~0.6A，内阻r1约5Ω）
C．电流表A2（0~10mA，内阻r2=10Ω）
D．电压表V（0~15V，内阻约3kΩ）
E．定值电阻R0=250Ω
F．滑动变阻器R1（0~5Ω，额定电流1A）
G．滑动变阻器R2（0~150Ω，额定电流0.3A）
H．开关，导线若干
（4）请根据你选择的实验器材在下面的虚线框内画出实验电路图并标明所选器材的字母代号___________．
（5）若所选电表A1，A2的读数分别用I1，I2表示，根据你上面所设计的实验电路，所测金属丝的电阻的表达式为R=________，若所测电阻值为R，所测金属丝电阻率的表达式为ρ=_______（用R，L，d表示）．
99．某实验小组为了测量某待测电阻Rx的阻值，先用多用电表进行粗测，后用伏安法精确测量。

(1)如图甲所示为一简易多用电表内部电路原理图，其中G为灵敏电流计，选择开关S与不同接点连接就构成不同的电表，下列分析正确的是__________。
A．A为黑表笔，B为红表笔
B．将选择开关S与3连接，就构成了欧姆表
C．将选择开关S与1或2连接，就构成了电流表，且与1接点相连时量程较大
D．将选择开关S与4、5连接，就构成了电压表，且与4接点相连时量程较大
(2)如图乙先用多用表×10挡粗测其电阻为______Ω。
(3)实验要求尽可能准确地测量Rx的阻值，实验室可提供下面器材，电流表应选_____，电压表应选_____________(填字母代号)
电源E：电动势3V，内阻忽略不计；
电流表A1：量程0~15mA，内阻为100Ω；
电流表A2：量程0~0.6A，内阻约为0.3Ω；
电压表V1：量程0~3V，内阻约3kΩ；
电压表V2：量程0~15V，内阻约15kΩ；
滑动变阻器R：阻值范围0~10Ω；
定值电阻R1：阻值为10Ω；
定值电阻R2：阻值为100Ω；
开关S、导线若干。
(4)在图丙虚线框中画出测量R，阻值的完整电路图，并在图中标明器材代号____________。
(5)调节滑动变阻器R，当电压表的示数为2.60V，电流表的示数是8.0mA时，则待测电阻Rx的阻值为_________Ω。
100．某同学要测量一个由均匀新材料制成的圆柱体的电阻率．步骤如下：
①用20分度的游标卡尺测量其长度如图所示，其长度是_____mm.

②用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘示数如图所示，则该电阻的阻值约为_____Ω．

③为了更精确地测量其电阻，现有的器材及其代号和规格如下：

待测圆柱体电阻R；
电流表A1（量程0～3mA,内阻约50 Ω）；
电流表A2（量程0～15mA, 内阻约30 Ω）；
电压表V(量程0～3 V，内阻约10 KΩ)；
滑动变阻器R1，（阻值范围0～15 Ω）；
滑动变阻器R2，（阻值范围0～2 KΩ；）
直流电源E（电动势4V，内阻不计）；
开关S，导线若干
为使实验误差较小，要求测得多组数据进行分析，电流表应选____，滑动变阻器应选____（选填代号）
④请在图中补充连线并完成实验．
( )

仪器读数参考答案：
1．     1.844     4.240     πD2U4IL
【详解】
（1）[1]螺旋测微器的读数为
1.5mm+0.5mm50×34.4=1.844mm
（1.842~1.846范围内的均给分）；
[2]游标卡尺的读数为
42mm+1mm20×8=42.40mm=4.240cm；
（2）[3]圆柱体的横截面积为S=πD22，由电阻定律R=ρLS和欧姆定律R=UI可知，
ρ=πD2U4IL
2．     1.220cm     6.861mm
【详解】
游标卡尺读数为d=12mm+4×120mm=12.20mm=1.220cm
螺旋测微器的读数为：ℎ=6.5mm+36.1×0.01mm=6.861mm
【学科网考点定位】螺旋测微器，游标卡尺读数
【方法技巧】
解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
3．     50.15mm     5.692mm
【详解】
19.2×0.01mm=0.192mm
【点睛】
对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，正确使用这些基本仪器进行有关测量，同时注意游标卡尺不估读，螺旋测微器要估读。
4．     0.010(±0.001)     6.870(±0.001)     6.860(±0.002)
【详解】
试题分析：解决本题的关键掌握螺旋测微器的读数方法，固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
解：图（a）中螺旋测微器的固定刻度为0mm，可动刻度为1.0×0.01mm=0.010mm，所以最终读数为0mm+0.010mm=0.010mm．
图（b）中螺旋测微器的固定刻度为6.5mm，可动刻度为37.0×0.01mm=0.370mm，所以最终读数为6.5mm+0.370mm=6.870mm．
所测金属板的厚度为6.870mm﹣0.010mm=6.860mm．
【点评】
对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．
5．2.285cm；2.697mm−2.701mm
【详解】
试题分析：游标卡尺的主尺读数为：22mm，游标尺上第17个刻度和主尺上某一刻度对齐，所以游标读数为17×0.05mm=0.85mm，所以最终读数为：22mm+0.85mm=22.85mm=2.285cm；
螺旋测微器的固定刻度为2.5mm，可动刻度为20.0×0.01mm=0.200mm，所以最终读数为2.5mm+0.200mm=2.700mm．
考点：游标卡尺的使用、螺旋测微器的使用
【名师点睛】对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，正确使用这些基本仪器进行有关测量，同时注意游标卡尺不估读，螺旋测微器要估读．
6．     60.10     4.20
【详解】
（1）刻度尺在读数的时候要估读一位，所以金属杆的长度为60.10；
（2）游标卡尺的主尺读数为：4mm，游标尺上第10个刻度和主尺上某一刻度对齐，所以游标读数为10×0.02mm=0.20mm，所以最终读数为：4mm+0.20mm=4.20mm=0.420cm=4.20mm．
7．     5.090cm     6.120mm
【详解】
[1]游标卡尺的主尺读数为5.0cm，游标尺上第18条刻度和主尺上某一刻度对齐，所以游标尺读数为
18×0.05mm=0.90mm
所以最终的读数为
5.0cm+0.090cm=5.090cm
[2]螺旋测微器的读数为
ℎ=6.0mm+12.0×0.01mm=6.120mm
8．     1.9981.996−1.999      0.800      337.5      4.6      14.0      2.60
【详解】
（1）螺旋测微器的读数为：1.5mm+0.01mm×49.8=1.998mm；
（2）游标卡尺的读数为:0.8cm+0.02mm×0=0.800cm；
（3）秒表的读数为:300s+37.5s=337.5s；
（4）电阻箱的读数为4×1+0.1×6=4.6Ω；
（5）多用电表中选择开关置于欧姆×1档时的读数为14.0Ω，置于直流电压5V档时的读数为2.60V．
9．     11.4     1.052
【详解】
[1]游标卡尺的主尺读数为11mm，游标尺上第4个刻度和主尺上某一刻度对齐，所以游标读数为
4×0.1mm=0.4mm
所以最终读数为
11mm+0.4mm=11.4mm
[2]游标卡尺的主尺读数为10mm，游标尺上第26个刻度和主尺上某一刻度对齐，所以游标读数为
26×0.02mm=0.52mm
所以最终读数为
10mm+0.52mm=10.52mm=1.052cm
10．     6.123     50.90
【详解】
[1]螺旋测微器的固定刻度读数6.0mm，可动刻度读数为
0.01×12.3=0.123mm
固定刻度读数+可动刻度读数等于最终读数，即
6.0mm+0.123mm=6.123mm
[2]游标卡尺的主尺读数为5.0cm=50.0mm，游标尺上第2个刻度和主尺上某一刻度对齐，游标读数为
0.05×18mm=0.90mm
主尺读数+游标尺读数等于最终读数，即
50.0mm+0.90mm=50.90mm
【点睛】
解决本题的关键掌握游标卡尺和螺旋测微器的读数方法，游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读。
11．     8.15     2.970
【详解】
[1]游标卡尺主尺读数为8mm，游标第三个刻度和主尺上刻度对齐，所以游标读数为
3×0.05mm=0.15mm
所以最终读数为
8mm+0.15mm=8.15mm
[2]螺旋测微器的固定刻度为2.5mm，可动刻度为
47.0×0.01mm=0470mm
所以最终读数为
2.5mm+0.470mm=2.970mm
12．     61.70     10.294（10.293—10.295）
【详解】
[1] 游标卡尺的读数为
61mm+14×120mm=61.70mm
[2] 螺旋测微器的读数为
10mm+29.4×0.01mm=10.294mm
答案在10.293mm—10.295mm之间均正确。
13．     0.15     10.297（10.295—10.299）
【详解】
（1）[1]由图可得游标卡尺为20分度的，且游标卡尺的主尺读数为0mm，游标尺上第3个刻度和主尺上某一刻度对齐，所以游标尺读数为
3×0.05mm=0.15mm
所以游标卡尺的读数为
0mm+0.15mm=0.15mm
（2）[2]螺旋测微器的固定刻度为10mm，可动刻度为
29.7×0.01mm=0.297mm
所以最终读数为
10mm+0.297mm=10.297mm
由于需要估读，最后的结果可以为(10.297±0.002)mm。
14．（1）16.00cm；（2）12.2—12.8 N/m；能
【详解】
第一空、16.00cm
由图2可得读数为16.00cm．
第二空、12.2—12.8 N/m
由表中的数据结合胡克定律可得：
2mg-mg=kA(LA2-LA1)
3mg-2mg=kA(LA3-LA2)
4mg-3mg=kA(LA4-LA3)
再对三个kA求平均值，可得弹簧A的劲度系数约为12.2—12.8 N/m．
第三空、能
由挂1个钩码到挂2个钩码弹簧B的形变量：x2=(LB2-LA2)-(LB1-LA1)
根据胡克定律：2mg-mg =kBx2
3mg-2mg=kBx3
4mg-3mg= kBx4
所以同理能求得弹簧B的劲度系数kB．
15．     50.15     4.700（4.698~4.702）
【详解】
[1]游标卡尺的精度为1mm20=0.05mm，读数为50mm+3×0.05mm=50.15mm。
[2]螺旋测微器精度为0.5mm50=0.01mm，读数为4.5mm+20.0×0.01mm=4.700mm。
16．     61.70     1.600     2.15（2.14V~2.16V）
【详解】
（1）[1]20分度的游标卡尺，其读数为
61mm+14×0.05mm=61.70mm
[2]螺旋测微器的读数
1.5mm+0.100mm=1.600mm
（3）[3]量程0~3V时，最小分度为0.1V，需要向后再估读一位，读数为2.15V，（2.14V、2.15V、2.16V均可）。
17．     49.15      0.900
【详解】
20分度的游标卡尺，精确度是0.05 mm,游标卡尺的主尺读数为49 mm，游标尺上第3个刻度和主尺上某一刻度对齐，所以游标读数为3×0.05mm=0.15mm，所以最终读数为：49+0.15=49.15mm；
螺旋测微器的主尺读数为0.5mm，可动刻度为40.0×0.01=0.400mm，所以最终读数为0.5+0.400=0.900mm.
18．     10.50 mm                  1.732mm（1.729—1.733都可）
试题分析：游标卡尺的主尺读数为10mm，游标读数为0.05×10mm=0.50mm，所以最终读数为10.50mm；螺旋测微器的固定刻度读数为1.5mm，可动刻度读数为0.01×23.2mm=0.232mm，所以最终读数为1.732mm（1.729到1.733均可）．
考点：游标卡尺、螺旋测微器
【名师点睛】螺旋测微器的读数等于固定刻度读数加上可动刻度读数，需估读；游标卡尺的读数等于主尺读数加上游标读数，不需估读．
【点睛】
【详解】
19．     1.63     3.26     800
【详解】
（1）[1]用多用电表测直流电压、电流时,需根据第二行刻度读数．所选挡位最小刻度值为0.05V，由于指针指在第32.6个最小刻度处，故所测电压
U=0.05×32.6V=1.63V．
（2）[2]用直流5mA挡时最小刻度值为0.1mA，故所测电流
I=0.1×32.6mA=3.26mA．
（3）[3]用多用电表测电阻时,需根据第一行刻度读数．由于选用“×100”挡,故所测电阻
R=8.0×100Ω=800Ω．
【点睛】
本题考查基本仪器、仪表的读数能力．仪器、仪表的读数是准确值加估计值，在仪器、仪表的读数中不可靠数字只保留一位，仪器或仪表中不可靠数字出现在哪一位，读数就读到哪一位．
20．     mA     串     V     并     高电势     红     17     24     23.0     19.0     10.0     115     95
【详解】
(1) [1]测直流电流应将选择开关拨至标有mA的电流挡；
[2]测电流时应将电流表串联到被测电路中；
[3]测直流电压，则需将选择开关拨至标有V的直流电压挡；
[4]测电压时，应将电压表与被测电路并联；
[5]不论是测直流电压还是电流，都必须把红表笔接在高电势处；
[6]测直流电压或电流时，应使电流从红表笔流进电表。
(2) ① [6] 将多用电表选择开关置于“×1”挡，读最上面一排刻度，不用估读，Ⅰ的示数为：
17×1Ω=17Ω；
[7]Ⅱ的示数为：
24×1Ω=24Ω；
②[8]将选择开关置于直流“50 V”挡，读中间一排刻度，需要估读到下一位，Ⅰ的示数为23.0V；
[9]Ⅱ的示数为19.0V；
[10]Ⅲ的示数为10.0V；
③[11]选择开关置于直流“250 V”挡时，需要估读到同位，Ⅰ的示数为115V；
[12]Ⅱ的示数为95V。
21．     23     0.57     320
【详解】
[1]直流电流100mA档读第二行“0～10”一排，最小度值为2mA估读到1mA就可以了，所以读数是23mA；
[2]直流电压2.5V档读第二行“0~250”一排，最小分度值为0.05V估读到0.01V就可以了，所以读数是0.57V；
[3]电阻×100档读第一行，测量值等于表盘上读数“3.2”乘以倍率“100” ，所以读数是320Ω．
22．     4900     7     1000     500
【详解】
[1]由欧姆定律得
Ig(Rg+R)=15V
代入数据解得
R=4900Ω
[2]改装后原来刻度1.4mA位置的读数
U=15×1.43V=7V
[3][4]电压3V，电流3mA的时候标度为0，即外加电阻为0，内电阻为R，则
R内=3V3mA=1000Ω
中值电阻等于欧姆表内阻为1000Ω，2mA刻度时候总电阻
R总=3V2mA=1500Ω
则外加电阻
R外=R总−R内=500Ω
23．     1.45     正          (r+R0)r0E·1L+1E     1.50(1.43~1.54均可)　；0.50(0.35~0.65均可)
【详解】
(1) 由于测量一节干电池的电动势,所以多用电表应选直流电压2.5 V挡,又由于此时电压挡的分度值为0.1 V,所以读数为1.50 V;由于多用电表的电流从红表笔的进入后从黑表笔出来,所以测量时多用表的红表笔应该与电池的正极相连.(3) 实物图见答案.(4) 由电路图可知E=U+ULr0(r+R0),变形的1U=(r+R0)r0E·1L+1E.(5) 根据所描点作出图线求出截距b=0.67=1E,所以E=1.50 V,由图线求出斜率k=10=(r+R0)r0E,把已知数据代入解得r=0.50 Ω.
24．     ②     a
【详解】
试题分析：二极管当通正向电流时，电阻几乎为零，当通负向电流时，电阻很大，所以（3）中的二极管是好的，根据红进黑出可知a端为二极管的正极
考点：考查了对多用电表以及二极管的特性的理解
点评：本题的关键是理解二极管通正反电流时的电阻特点
25．     2.0     10.0     320
【详解】
[1]指针在a位置时，直流电流10mA挡，读第二行刻度“0～10”一排，最小分度值为0.2mA，估读到0.1mA就可以了，读数为2.0mA。
[2]指针在a位置时，直流电压50V挡，读第二行刻度“0～50”一排，最小分度值为1V，估读到0.1V就可以了，读数为10.0V。
[3] 指针在b位置时，电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.2”乘以倍率100，读数为320Ω。
26．     ×100     重新调零     2.2×103     0.41
【详解】
[1][2][3][4]针偏转角度小→电阻较大→换用大倍率（×100）量程→重新电阻调零→读数
22×100Ω=2.2×103Ω
若量程为1mA→最小刻度0.02mA→读数
20.5×0.02mA=0.41mA
27．     6.860     100
【详解】
（1）[1]根据螺旋测微器的读数法则有
d = 6.5mm + 36.0 × 0.01mm = 6.860mm
（2）[2]由乙图可读出多用电表表盘的读数为10Ω，由于多用电表欧姆挡“ × 10”挡位，则其阻值为100Ω。
28．     11.70     3.854     2200
【详解】
[1]游标卡尺的固定刻度读数为11mm，游标读数为
0.05mm×14=0.70mm
所以最终读数为
11mm+0.70mm=11.70mm
[2] 螺旋测微器读数
3.5mm+0.01×35.4mm=3.854mm
[3]欧姆表读数为
R=22×100Ω=2200Ω
29．     1.70     4.713
【详解】
[1] 当使用3V量程时，最小刻度为0.1V，图中电压表针示数为1.70V。
[2]螺旋测微器读数为
4.5mm+21.3×0.01mm=4.713mm
30．     ×1     10
【详解】
[1]指针偏转过大，说明待测电阻小，所以应该选择更小的挡位，所以应选×1；
[2]观察指针，指向10刻度，再与挡位相乘，所以电阻阻值为10×1=10欧。
31．     左     右
【详解】
光敏电阻会随着光照的增强，电阻迅速减小．如果用黑纸包裹电阻，光照减弱，电阻会变大，欧姆表指针会向左侧偏转；反之，用手电筒照射，电阻减小，欧姆表指针会向右侧偏转．
32．×1
【详解】
[1]偏转过大，说明阻值小，所以需要更换更小的量程，故填×1。
33．     170     “×100”
【详解】
选择×10档测量电阻时，由图示表盘可知，该电阻约为17×10=170Ω．若用此多用表测量一个阻值约为2.0×103Ω的电阻，为了使测量比较准确，应选的欧姆档是×100档．
34．30k
【详解】
欧姆表的示数乘以相应档位的倍率即为待测电阻的阻值，即为30×1000=30kΩ
35．     80     6.5     162或163     AC
【详解】
试题分析：解：（1）用×10Ω档测量电阻，指示值8.0Ω，倍率为×10，读数为80Ω．
（2）用直流10mA档测量电流，准确值6.4mA，估计值0.5mA，读数为6.5mA．
（3）用直流250V档测量电压，准确值160V，估计值2V，读数为162V．
（4）若双手捏住两表笔金属杆，人是导体，人体与电阻并联，会使测量结果偏小，故A正确；若测量时发现指针偏转角度过大，则说明所选档位太大，则必须减小倍率，重新调零后再进行测量，故B错误；欧姆表刻度是左密右疏，选择“×10”倍率测量时发现指针位于20与30正中间，即测量值小于250Ω，故C正确；红黑表笔可以直接短接，进行欧姆档调零，故选项D错误．
考点：多用电表的原理及其使用
【名师点睛】
本题考查基本仪器、仪表的读数能力．仪器、仪表的读数是准确值加估计值，在仪器、仪表的读数中不可靠数字只保留一位，仪器或仪表中不可靠数字出现在哪一位，读数就读到哪一位．
36．     4     200     8.0     80
【详解】
[1]选择开关指在电阻“×1”挡时，读数为
4Ω×1=4Ω
[2]选择开关指在直流250V电压挡时，最小分度值为5V，应读到1V这一位，故读数为200V；
[3]选择开关指在直流10V电压挡，最小分度值为0.2V，应读到0.1V这一位，故读数为8.0V；
[4]选择开关指在直流100mA电流挡，最小分度值为2mA，应读到1mA这一位，故读数为80mA。
【点睛】
本题主要考察多用表的读数，掌握读数规则即可。
37．     0.900mm     7.0Ω
【详解】
[1]螺旋测微器读数时，先读出固定刻度线的分度值，再读出可动刻度上的分度值，读数时应估读到最小刻度的十分之一，即0.001 mm．本题中的读数为
0.5 mm+40.0×0.01 mm=0.900 mm
[2]欧姆档选用×1档，指针示数为7.0；故读数为7.0×1=7.0Ω；
38．     S1     S2、S3     S2     S1、S3     S3     S1、S2     1500Ω     ∞     1500Ω     0
【详解】
（1）由图示电路图可知，当闭合开关S1，断开开关S2、S3，可作电流表用；
（2）由图示电路图可知，当闭合开关S2，断开开关S1、S3，G与定值电阻串联，可作电压表用；
（3）由图示电路图可知，当闭合开关S3，断开开关S1、S2，G与电源相连，可作欧姆表用；
（4）欧姆表内阻：R内===1500Ω；表头满偏电流为1mA，A、B、C、D、E平分表示刻度的那段圆弧AE，则：IA=0mA，IC=0.5mA，IE=1mA，由闭合电路的欧姆定律可知，A、C、E刻度处对应的电阻值分别是∞Ω； 1500Ω；0Ω．
39．     0.2     6.6     800
【详解】
（1）欧姆表在读数时要注意，读电流或电压时，数据是左边小，右边大．当用10V当测量电压时，精度为0.2V，故该读数是6.6V；
（2）欧姆档的读数是左边大，右边小．所以该读数是8；然后表盘读数乘以倍率，该电阻的电阻值为
R=8×100=800Ω
40．     直流电压     直流电流     电阻     500V     直流2.5V     交流250V
【详解】
1多用电表的右上角的标识V是测量直流电压；
2多用电表的左下角的标识mA是测量直流电流；
3多用电表的左上角的标识Ω是测量电阻；
4可以看出该多用电表能直接测的直流电压最高不能超过500V；
5测量一节干电池的电压应选用直流2.5V量程；
6我国照明用电的电压为交流220V，所以测量我国照明用电的电压应选用交流250V量程。
41．     ×1 k     A     40 k     5.0     8.75
【详解】
因为欧姆表电阻值的中间值为30，欧姆表指针指中央刻度附近时，读数误差小，所以欧姆表的选择开关应拨到×1 k挡；因为欧姆表的黑表笔与欧姆表内部电源的正极相连，所以测量电路应该选A；由题图可知：欧姆表读数为40×1 kΩ＝40 kΩ；电压表读数为U＝5.0 V；根据闭合电路欧姆定律和串联电路特点：＝，解得E＝8.75 V．
42．     红     黑
【详解】
[1]使用多用电表测电流时，电流应从红表笔流入电表；
[2]测电阻时，因黑表笔接内部电源的正极，可知黑表笔的电势较高。
43．     1500     需要换挡并调零
【详解】
[1]用倍率为“×100”的电阻挡测电阻，由图示可知，电阻阻值为
15×100Ω=1500Ω
[2]多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是×1k，故实际上需要换挡并调零。
44．     ×100     欧姆调零旋钮     指针指在右侧零刻度处     1.15
【详解】
（1）[1]电阻约为1kΩ左右，而欧姆表指针约在中间位置最为准确，所以选择开关应置于×100挡位上。
（2）[2][3]然后将红黑表笔短接，调节欧姆调零旋钮，使指针指在右侧零刻度处。
（3）[4]指针示数为11.5，故读数为
11.5×100Ω＝1.15kΩ
45．     表盘     选择
【详解】
略
46．     3.22~3.26     .44~6.52     8.0×102
【详解】
试题分析：（1）如果是用直流5mA挡测量电流，则读数为3.25mA．
（2）如果是用直流10V挡测量电压，则读数为6.45V．
（3）如果是用×100W挡测量电阻，则读数为8.0×100W=800W．
考点：万用表的读数
47．     黑     5     2.50     22.5     ×100     重新进行欧姆调零（或者将两表笔短接，重新进行欧姆调零）     OFF或者交流电压最高
【详解】
（1）[1][2]测量时，公共端插入黑表笔，5为电阻测量档；
（2）[3][4]若转换开关接“1”时，量程为
I1=10mA
则
R1(I1−Ig)=(Rg+R2)Ig
转换开关接“2”时，量程为
I2=1mA
则
(R1+R2)(I2−Ig)=RgIg
代入数据，解得
R1=2.50Ω
R2=22.5Ω
（3）[5][6]用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明倍率挡选择过低，为了较准确地进行测量，应换到×100挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是重新进行欧姆调零；
（4）[7]多用电表使用完毕，选择开关打到OFF或者交流电压最高挡。
48．     1200     1.706
【详解】
[1]如果多用表选用×100挡，由图1所示可知，所测电阻阻值为
12×100=1200Ω
[2]由图2所示螺旋测微器可知，其示数为
1.5mm+20.6×0.01mm=1.706mm
49．     好     坏     负     正
【详解】
试题分析：由图示知偏转角度过大，则电阻阻值小，要选小一点档位．二极管的特点，正向电阻小，反向电阻很大．据此确定二极管的优劣．
解：（1）A图中指针没有偏转，可能反接法，电阻是无穷大．
B图表笔互换方向，则指针偏转，说明正接电阻小，由于二极管反接电阻大的特点，因此二极管是完好．
C图正反接指针都没有偏转，则说明二极管坏了．
（2）欧姆表的电源正极与黑表笔相连，由B可知，电流是从二极管b端流向a端，因此完好的二极管的a端是负极，b端是正极．
故答案为（1）好；坏；（2）负；正．
【点评】
本题考查了用多用电表检测二极管，知道二极管的特点、欧姆表结构、分析清楚图示实验情景即可正确解题．
50．换到合适的量程后，要重新调整调零旋钮；使用后不能把选择开关置于欧姆档．
【详解】
步骤4中，换用"×100"的欧姆挡后，要重新调整调零旋钮；步骤5中，使用后不能把选择开关置于欧姆档，要放到交流电压的最高档．
51．     并联     红     黑
【详解】
[1][2][3]测电压时将多用表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高。
52．ADEF
【详解】
试题分析：利用欧姆表测电阻的方法：根据待测电阻的大体阻值，选择合适的倍率，使指针指在大约中央附近，每次选档后都要重新进行欧姆调零，测量完毕，将选择开关置于OFF挡．
故合理顺序为：DHFAHGE，或者从最高档开始，即AHGDHFE
考点：考查了多用电表的使用
53．CDBE
【详解】
用欧姆档测电阻时，中值附近读数误差较小，被测阻值约60欧，电表正中间的示数是40，所以先选档×1，
再调零，
测量完毕后
要把转换开关拨至交流电压最高档或“OFF”处．
54．     29.8     6.070
【详解】
[1]游标卡尺主尺读数为29mm，游标尺上第8个刻度与主尺上某一刻度对齐，因此游标读数为
0.1mm×8=0.8mm
所以最终读数为
29mm+0.8mm=29.8mm
[2]螺旋测微器固定刻度读数6mm，可动刻度读数为
0.01mm×7.0=0.070mm
所以螺旋测微器读数为
6mm+0.070mm=6.070mm
55．     1.453～1.456     8.25
【详解】
[1]螺旋测微器的读数为：主尺数+对准的格数*0.01，当单位是毫米时需要保留到0.001mm，所以题中读数为1.455。
[2]游标卡尺的读数为：主尺数+对准的线数*1/总格数，主尺数的单位为cm，而对准的线数*1/总格数的单位为mm，所以题中读数为8.25。
56．1.775
【详解】
[1]螺旋测微器固定刻度读数1.5mm，可动刻度读数0.01×27.5mm=0.275mm，所以金属丝的直径1.775mm。
57．     10.50     1.732（1.731~1.733内均可）
【详解】
[1]游标卡尺的读数为
d1=10mm+10×0.05mm=10.50mm
[2]螺旋测微器的读数为
d2=1.5mm+23.2×0.01mm=1.732mm
58．     1.845（1.844~1.846）     4.240
【详解】
[1]圆柱体的直径为
d=1.5mm+0.01mm×34.5=1.845mm
[2]圆柱体的长度为
L=4.2cm+0.05mm×8=4.240cm
59．     11.050     1.996#1.997#1.998#1.999
【详解】
[1]电阻元件的长度为
L=110mm+10×0.05mm=110.50mm=11.050cm
[2]金属丝的直径为
d=1.5mm+49.7×0.01mm=1.997mm
60．     4.35     1.567##1.568##1.569
【详解】
（1）[1]20分度的游标卡尺，精确度是0.05 mm，游标卡尺的主尺读数为4 mm，游标尺上第7个刻度和主尺上某一刻度对齐，所以游标读数为7×0.05 mm＝0.35 mm，所以最终读数为：4 mm＋0.35 mm＝4.35 mm。
（2）[2]螺旋测微器的固定刻度为1.5 mm，可动刻度为6.9×0.01 mm＝0.069 mm，所以最终读数为1.5 mm＋0.069 mm＝1.569 mm。
61．     50.00     4.000
【详解】
(1)[1] 游标为20分度的游标卡尺，其分度值是0.05mm，图甲中主尺读数5.0cm，游标尺的零刻度与主尺对齐，故物体的长度为5.0cm，即为50.00mm；
(2)[2] 螺旋测微器的主尺读数3.5mm，可动刻度50×0.01mm=0.50mm，估读一位，所以最终读数是4.000mm。
62．     1.843     4.240
【详解】
（1）[1]螺旋测微器读数为
d=1.50mm+34.3×0.01mm=1.843mm
（2）[2]游标卡尺读数为
l=42mm+8×0.05mm=42.40mm=4.240cm
63．     5.10     2.250     8.695
【详解】
[1][2][3]刻度尺读数：5.10cm；游标卡尺的主尺读数为2.2cm，游标尺上第10个刻度和主尺上某一刻度对齐，游标读数为0.05×10mm=0.50mm，所以最终读数为：主尺读数+游标尺读数为22mm+0.50mm=22.50mm=2.250cm；
螺旋测微器的固定刻度读数8.5mm，可动刻度读数为0.01×19.5=0.195mm，所以最终读数为：固定刻度读数+可动刻度读数为8.5+0.195=8.695mm。
64．（967.0±0.2）mm
【详解】
长度测量需要估读到分度值的下一位，图中从刻度尺上读出整数为967mm，然后进行估读，最后得数为（967.0±0.2）mm。
65．     ①     ②
【详解】
[1]最小分度值为厘米的刻度尺应估读到厘米的下一位,故结果为①。
[2]十分度的游标卡测量应读到小数点后两位，故结果为②。
66．【小题1】6.200   (6.199~6.201也算对)
【小题2】1900　     ×10 欧姆调零
【小题1】螺旋测微器测量金属板的厚度时的读数分两步：由固定刻度读出整毫米为6mm（应注意半毫米刻线是否露出），然后由可动刻度读出小数20.0×0.01mm=0.200mm（0为估读位），两个读数相加为6.200mm．
故答案为6.200mm．
【小题2】欧姆表读数=刻度盘读数×倍率，所以这个电阻是19×100=1900Ω，一般指针在中值附近较为准确，所以140Ω的电阻选择的倍率是×10档，在使用欧姆档时要注意，变换另一个倍率的欧姆档后，必须重新进行欧姆调零
故答案为】1900　     ×10 欧姆调零
67．     ×1Ω     否     黑
【详解】
[1]开关断开时，欧姆调零，A、B短接，由闭合电路欧姆定律得
E=IgR1+r+Rg=IgR内
则
R内=EIg
欧姆表对应的是“×10Ω”挡，开关闭合时，欧姆调零，A、B短接，电流表量程改为
IA=1+RgR0Ig=10Ig
由闭合电路欧姆定律得
R内'=EIA=110R内
欧姆表对应的是“×1Ω”挡；
[2]由于短接调零时通过欧姆表的电流不能小于Ig，所以短接调零时欧姆表内阻不能大于EIg，所以不能调至“×1kΩ”挡；
[3]接线柱A连内部电源正极，电流从A流出电表，故A孔插黑表笔．
68．     1.14     6.702##6.703##6.704     240
【详解】
（1）[1]由图可知，游标卡尺读数为
l=11mm+4×0.1mm=11.5mm=1.14cm
（2）[2]由图可知，螺旋测微器的度读数为
d=6.5mm+20.3×0.01mm=6.703mm
（3）[3]欧姆档选用10倍率，所以读数为
R=24×10=240Ω
考点：考查了游标卡尺，螺旋测微器，多用电表的读数问题。
69．     量程     并联     红     最小
【详解】
略
70．     不均匀     左密右疏     ∞     0
【详解】
[1][2][3][4] 欧姆计刻度的特点是不均匀和左密右疏，其最左端的示数为∞，最右端的示数为0。
71．     54     27.0     1300
【详解】
[1]选择100mA量程时，最小分度为2mA，则其读数为54mA；
[2]选择直流电压50V量程时，最小分度为1V，则读数为27.0V；
[3]选择×100档位时，读数为
13×100Ω=1300Ω
72．     ×1     12.0##12
【详解】
[1]选择×10倍率测电阻，指针偏转角度太大，说明所测电阻阻值较小，所选挡位太大，为了较准确地进行测量，应该选择×1倍率；
[2]由图可知，测量结果为
12.0×1Ω=12.0Ω
73．     2.250     6.858     115     5.0
【详解】
[1]游标卡尺的读数为：22mm+10×0.05mm=22.50mm=2.250cm
[2]螺旋测微器的读数为：6.5mm+35.8×0.01mm=6.858mm
[3]毫安表最小分度为5mA，则读数为115mA；
[4]电压表最小分度为0.2V，则读数为5.0V；
【点睛】
本题考查各元件的读数问题，要注意对于电表最小分度为1的需要估读到下一位；而最小分度为2或5的不需要估读．
74．ECBAD
【详解】
[1]根据欧姆表使用规范可知，在测量时，应先将待测电阻与别的元件和电源分开，然后选择适当倍率，把开关旋钮拨到欧姆挡的适当倍率挡上，把两表笔相接触，进行欧姆调零，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零位上，进行测量，把两表笔分别与待测电阻的两端相接触，故顺序为ECBAD。
75．     13.5V     10mA     ×100Ω     4Ω
【详解】
[1] 量程为50V，每一格显示为1V，直接读数得13.5V。
[2] 用多用电表测直流电流，指针b示数为8.3mA，则量程应为10mA。
[3] 用多用电表测电阻时，应读最上排刻度，由图可知，指针a对应的示数为55，但结果为5.5×103Ω，则倍率应为×100Ω。
[4] 用多用电表测电阻时，应读最上排刻度，由图可知，位置b所处的位置为4，由于倍率为×1Ω，则读数为4Ω。
76．     100     4000##4k
【详解】
[1]在根据待测电阻阻值选择欧姆挡量程时，应使指针尽量指在表盘中央区域附近，此时误差较小。由于电压表内阻约2kΩ～6kΩ，而多用表盘中央刻度为30，所以应选择倍率×100；
[2]由于欧姆挡表盘刻度非均匀，所以不需要估读，由题图可知电压表的内阻为4000Ω。
77．     小     ×1     欧姆调零
【详解】
[1][2][3]欧姆表的零刻度在右边，所以指针偏角大说明待测电阻较小，为了准确应换"×1"挡，换挡后要重新欧姆调零，然后才能测量。
78．     14.50     6.860     2.20 A
【详解】
（1）[1] 如图（a）游标卡尺的游标为20分度，且第10个小格对齐，则金属丝的长度为
L=14mm+0.05×10mm=14.50mm
[2] 如图（b）根据螺旋测微器读数，直径为
d=6.5mm+0.01×36.0mm=6.860mm
（2）[3]由图甲，若使用3 A量程时，最小刻度为0.1A，则图中表针示数为2.20A。
79．     142     5
欧姆表的工作原理是闭合电路的欧姆定律，根据题意，由欧姆定律可以求出电阻阻值，再由闭合电路欧姆定律，即可求解接入一个150Ω的定值电阻R2时，电流表读数.
【详解】
欧姆表内阻：R内=EIg＝1.510×10−3=150Ω，调零电阻阻值：R=R内-Rg-r=150-7.5-0.5=142Ω；电流I＝UR内+R2＝1.5150+150=0.005A=5mA
80．     2.460     0.408##0.409##0.410##0.411##0.412
【详解】
[1]游标卡尺的主尺读数24mm，游标尺上第12个刻度和主尺上某一刻度对齐，所以游标读数为
12×0.05mm=0.60mm
所以最终读数为
2.4cm+0.05mm×12=2.460cm
[2]螺旋测微器的固定刻度为0mm，可动刻度为
41.0×0.01mm=0.410mm
所以螺旋测微器最终读数为
0mm+0.410mm=0.410mm
81．     4.10     0.395～0.399
【详解】
[1]游标卡尺的主尺读数为4mm，游标尺上第5个刻度和主尺上某一刻度对齐，所以游标读数为5×0.02mm=0.10mm，所以最终读数为：4mm+0.10mm=4.10mm．
[2]螺旋测微器的固定刻度为0mm，可动刻度为39.7×0.01mm=0.397mm，所以最终读数为0mm+0.39mm=0.397mm，由于需要估读，最后的结果可以在0.395～0.399之间．
【点评】
对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．
82．     5.665     10.050
【详解】
试题分析：解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
解：1、螺旋测微器的固定刻度为6.5mm，可动刻度为16.5×0.01mm=0.165mm，所以最终读数为6.5mm+0.165mm=6.665mm．
2、游标卡尺的主尺读数为100mm，游标尺上第10个刻度和主尺上某一刻度对齐，所以游标读数为10×0.05mm=0.50mm，所以最终读数为：100mm+0.50mm=100.50mm．
故答案为5.665；   10.050
【点评】
对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．
83．2.167mm−2.169mm
【详解】
试题分析：螺旋测微器的固定刻度为2mm，可动刻度为16.8×0.01mm=0.168mm，
所以最终读数为2mm+0.168mm=2.168mm．
考点：螺旋测微器
【名师点睛】
解决本题的关键掌握螺旋测微器的读数方法，固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
84．2.150
【详解】
固定刻度示数为2.0mm，不足半毫米的从可动刻度上读，其示数为15.0，最后的读数是：2.0mm＋15.0×0.01mm=2.150mm。
85．     0.95     0.700
【详解】
试题分析：（1）20分度的游标卡尺是将主尺上的19mm分成20等份，每一份为0.95mm，则游标尺上的每一小格与主尺上每一小格相差0.05mm，所以20分度的游标卡尺的精确度为0.05mm．
（2）螺旋测微器的固定刻度读数为0.5mm，可动刻度读数为0.01×20.0mm=0.200mm，所以最终读数为：0.5mm+0.200mm=0.700mm．
考点：游标卡尺的使用、螺旋测微器的使用
【名师点睛】
解决本题的关键掌握游标卡尺和螺旋测微器的读数方法，游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
86．     0.142     10.300     5.64×10-4
【详解】
[1]读数为
0+14.2×0.01mm=0.142mm
[2]读数为
10+30.0×0.01mm=10.300mm
[3]根据
Δx=ldλ
可得
λ=Δx⋅dl=(10.300−0.142)6×600×0.2mm=5.64×10-4mm
87．     光源     滤光片     单缝屏     双缝屏     592.75nm
【详解】
试题分析：螺旋测微器的读数等于固定刻度读数加上可动刻度读数，需估读．根据双缝干涉条纹的间距公式Δx=ldλ，求出待测光的波长．
根据实验步骤可知：使用的双缝的间距d为0.025cm．实验时，首先调节光源和滤光片的中心位于遮光筒的中心轴线上，并使单缝和双缝竖直且互相平行；
螺旋测微器的固定刻度读数为1mm+0.128mm=1.128mm，5.5mm+0.368mm=5.868mm，所以四个亮条纹间距为5.868mm-1.128mm=4.74mm．
根据Δx=ldλ得，λ=△xdl=5.92×10-7m=592.75nm．
考点：长度的测量 双缝干涉实验
点评：解决本题的关键掌握螺旋测微器的读数方法，以及掌握双缝干涉条纹的间距公式Δx=ldλ.
88．     光源     滤光片     an−1     毫米刻度尺     Δx=Ldλ
【详解】
[1][2]在利用双缝干涉测定光波波长时，首先调节光源和滤光片的中心均位于遮光筒的中心轴线上；
[3][4][5]并使单缝和双缝竖直并且互相平行。当屏上出现了干涉图样后，用测量头上的游标卡尺去测量，转动手轮，移动分划板使分划板中心刻线与某条明纹中心对齐时（如图所示），将此明纹记为1，然后再转动手轮，分划板中心刻线向右移动，依次经过2、3…条明纹，最终与明纹n中心对齐，用测量头上的游标卡尺测出n条明纹间距离a，则两条相邻明条纹间的距离
Δx=an−1
刻度尺量得双缝到屏的距离L，然后由
Δx=Ldλ
计算出发生干涉的光波波长。
89．     >     6.3×10－7m
本题考查双缝干涉实验。
【详解】
[1]根据双缝干涉实验计算公式
λΔx=dL
红光波长大于绿光波长，故红光的干涉条纹间距△y1大于绿光的干涉条纹间距△y2。
[2]由题可知条纹间距为2.1mm。故
λ=dL⋅Δx
红光波长为6.3×10－7m。
90．     误差     3
【详解】
[1]测量值跟被测物理量的真实值之间存在的差异，叫误差；
[2]有效数字是从小数点后第一位不是零的数字开始的，所以0.0121m的有效数字是3位。
91．0.200
【详解】
[1]该纤维尺的分度值是1cm，用该尺测量的最大绝对误差是0.01m，设测量的最小长度为L，则相对误差为
0.01L×100%0.02m，所以该尺的测量长度小于0.200m时就不再符合要求了。
92．     2.430mm     13.55mm     6.4mA     10.50mm     1.731mm     99.8s
【详解】
（1）[1]螺旋测微器的读数为d=2mm+43.0×0.01mm=2.430mm；
（2）[2]游标卡尺的读数为l=13mm+11×120mm=13.55mm；
（3）[3]分度值为0.2mA，所以读数为6.4mA；
（4）[4]游标卡尺的读数为l=10mm+10×120mm=10.50mm；
（5）[5]螺旋测微器的读数为d=1.5mm+23.1×0.01mm=1.731mm；
（6）[6]小刻度盘为分，故为1.5mim=90s，大盘刻度为秒，故为9.8s，秒表的读数为99.8s。
【点睛】
解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读，对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量。
93．          900     R1     45     5     0     35000.0
【详解】
（1）连线如图：

根据欧姆表的改装原理，当电流计满偏时，则Ig=Er+R0+R+Rg，解得R=900Ω；为了滑动变阻器的安全，则滑动变阻器选择R1；
（2）在a处， 14Ig=Er+R0+Rg+Rxa，解得Rxa=45kΩ；
在b处，则34Ig=Er+R0+Rg+Rxb，解得Rxb=5kΩ；
（3）校准：红黑表笔短接，调节滑动变阻器，使欧姆表指针指到0 kΩ处；由图可知，电阻箱接入的电阻为：R=35000.0Ω．
94．     黑     B     160     880     1.47 mA     1.10×103 Ω     2.95 V
【详解】
(1)[1]与欧姆表内电源正极相连的是黑表笔。
(2)[2]R6是可变电阻，它的作用就是欧姆表调零，也就是使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置。
(3)[3]换挡开关接2时，是量程较小的电流表，所以
R1+R2=IgRgI−Ig=160Ω
[4]换挡开关接4时，是量程较小的电压表，这时表头与R1、R2并联组成新表头，新表头的内阻
r=(R1+R2)RgR1+R2+Rg=120Ω
新表头的量程是1 mA，所以
R4=U1I1−r=11×10−3Ω−120Ω=880Ω
(4)[5]某次测量时该多用电表指针位置如图（b）所示。若此时B端与“1”相连，则多用电表是量程为2.5 mA的电流表，则读数为1.47 mA；
[6]若此时B端与“3”相连接，多用电表是欧姆×100 Ω挡，则读数为11.0×100 Ω，即1.10×103 Ω；
[7]若此时B端与“5”相连接，多用电表是量程为5 V电压表，则读数为2.95 V。
95．     1     负     ×1k     4.0×104     2.20     3.0
【详解】
（1）当做电流表使用时，电阻应和表头并联分流，故连接1和2时为电流表，根据欧姆定律可知并联支路的电压相等，并联支路的电阻越大，分流越小，故当接1时量程最大；
（2）③根据“红进黑出”原理，即电流从红表笔流进可知红表笔接电压表的负极；
④欧姆表在测量电阻时指针从无穷大处开始偏转，故欧姆表指针偏转很小，说明被测电阻大，档位应提升一级，即换×1k的测量；
（3）欧姆表的读数为RV=40.0×1000=4.0×104Ω；电压表分度值为0.1V，故读数为2.20V；
（4）根据（3）采用的档位可知中值电阻即欧姆表内阻为r=1.5×104Ω，根据闭合回路欧姆定律可得2.2=RVRV+rE=4.04.0+1.5E，解得E≈3.0V．
96．     50.15     4.700     220     见解析     见解析     πUD24IL
【详解】
(1)[1]由图示游标卡尺可以知道其示数为：
50mm+3×0.05mm=50.15mm
(2)[2]由图示螺旋测微器可以知道其示数为：
4.5mm+20.0×0.01mm=4.700mm
(3)[3]用多用电表的电阻“×10”挡测电阻，由图示表盘可以知道,其示数为：
22×10=220Ω
(4)[4]电源电动势为4V，如用15V电压表指针偏转太小，故电压表应选V1，电路最大电流约为：
I=UR=3220≈0.0136A=13.6mA
电流表应选A2，为方便实验操作滑动变阻器应选R1，待测电阻阻值大于滑动变阻器最大阻值，滑动变阻器采用分压接法，电压表内阻远大于待测电阻阻值，电流表采用外接法；实验电路图如图所示：

(5)[5]实物图连接如图：

(6)[6]根据欧姆定律可知：
Rx=UI
根据电阻定律可得：
Rx=ρLS=ρLπD22
联立解得：ρ=πUD24IL
97．     1和2     1     5和6     6     A     10     90     100mA
【详解】
（1）电流表并联电阻可以扩大量程，转换开关S旋到位置1和2时，是电流档，且1位置的量程大；电流表串联电阻可以扩大量程，转换开关S旋到位置5和6，是电压档，串联电阻越大，量程越大，故位置6的量程大；
（2）在进行测量电阻时，因为欧姆档的电路与电池连接，则将多掷开关S拨到3或4位置．抓住电流从红表笔进，黑表笔出，知A是红表笔．
（3）（4）“之前已经进行了必要的、正确的操作”，意味着之前已经将A、B短接调零了（即让表头满偏），在AB之间接900Ω电阻时，表头G刚好半偏，说明当表头半偏时，改装后的欧姆表“4”总内阻R内=900Ω，则转换开关S在“2”时（如图a），电流表2的量程为I2g=ER内=9.0900A=10mA，依题意，转换开关S在1（如图b）时，电流表1的量程为I1g=100mA，由表头G的满偏电流为5mA、内阻为100Ω和并联电路电流分配规律，可解得：R1=10Ω     R2=90Ω

98．     （1）×1     7.0     （2）1.700—1.704     99.00—99.05     （4）如图：
     （5）I2(R0+r2)I1−I2
【详解】
（1）由图a、b所示可知，图b所示欧姆表指针偏转角度太大，应选用图a所示测量电阻阻值，图a所示欧姆档的“×1档”，所测电阻阻值为7×1=7Ω；
（2）由图c所示螺旋测微器可知，固定刻度示数为1.5mm，可动刻度示数为20.0×0.01mm=0.200mm，螺旋测微器示数为1.5mm+0.200mm=1.700mm；
由图d所示刻度尺可知，其分度值为1mm，刻度尺示数为99.02cm；
（4）电压表量程为15V，电源电动势为3V，用电压表测电压误差太大，不能用电压表测电压，可以用内阻已知的电流表A2与定值电阻串联组成电压表测电压，电路最大电流约为I=UR=37≈0.43A，电流表应选A1，待测电阻丝阻值约为7Ω，电流表内阻约为5Ω，电压表内阻为10+250=260Ω，电压表内阻远大于电阻丝电阻，电流表应采用外接法，为测多组实验数据、方便实验操作，滑动变阻器应选择R1并采用分压接法，实验电路图如图所示：

（5）由电路图可知，电阻两端电压为：U=I2（R0+r2），
待测电阻阻值为：RX=UIX=I2(R0+r2)I1−I2，
电阻为：R=ρLS=ρLπ(d2)2，则电阻率为：ρ=πd2R4L．
【点睛】
应用欧姆表测定值时应选择合适的挡位，使指针指针表盘中央刻度线附近，欧姆表指针示数与挡位的乘积是欧姆表示数；螺旋测微器固定刻度与可动刻度示数之和是螺旋测微器示数；本题考查了实验器材选择与实验电路设计，知道实验原理、知道实验器材的选择原则选择实验器材，然后设计实验电路．
99．     BC     120     A1     V1          112.5
【详解】
(1)[1]AB．在多用电表使用时应让电流从红表笔进，黑表笔出，当将选择开关S与3连接，就构成了欧姆表，由此可判断A为红表笔，B为黑表笔，故A错误，B正确；
C．将选择开关S与1或2连接，就构成了电流表，根据并联分流原理，并联的电阻越小分得的电流越大，所以与1接点相连时量程较大，C正确；
D．将选择开关S与4或5连接，就构成了电压表，根据串联分压原理，串联的电阻越大分得的电压越大，所以与5接点相连时量程较大，D错误。
故选BC。
(2)[2]由图所示欧姆表可知，所测电阻阻值为
12.0×10Ω=120Ω
(3)[3][4]电路中可能出现的最大电流约为
I=ERx=25mA
可用电流表A1与定值电阻R2并联，相当于量程为30mA的电流表；电源电动势为3V，则电压表选择V1。
(4)[5]由于电流表A1与定值电阻R2并联，并联的电阻为50Ω，即电流表内阻已知，尽可能准确地测量Rx的阻值，电流表内接，为了测出更多的数据，滑动变阻器用分压接法，电路如图

(5)[6]电流表的示数是8.0mA，此时通过待测电阻Rx的电流为16mA，则待测电阻Rx的阻值为
Rx=UI−R并=2.6016×10−3Ω−50Ω=112.5Ω
100．     100.45     2.2×102     A2     R1
【详解】
解：①游标卡尺的固定刻度读数为100mm，游标尺上第9个刻度与主尺对齐，读数为0.05×9mm=0.45mm，所以最终读数为：100mm+0.45mm=100.45mm；
②用欧姆表测电阻的读数方法为指针示数乘以倍率，当指针指在中央附近时测量值较准确，所以该电阻的阻值约为22.0×10Ω=220Ω；
③由电动势和电阻的阻值知电流最大为I=ERx=4220A=18mA，所以用电流表A2，滑动变阻器用小阻值的，便于调节，所以用滑动变阻器R1；
④本实验中，因待测电阻值远小于电压表内阻，电流表应选外接法；又滑动变阻器最大阻值远小于待测电阻值，故变阻器应用分压式接法，电路图如图所示
