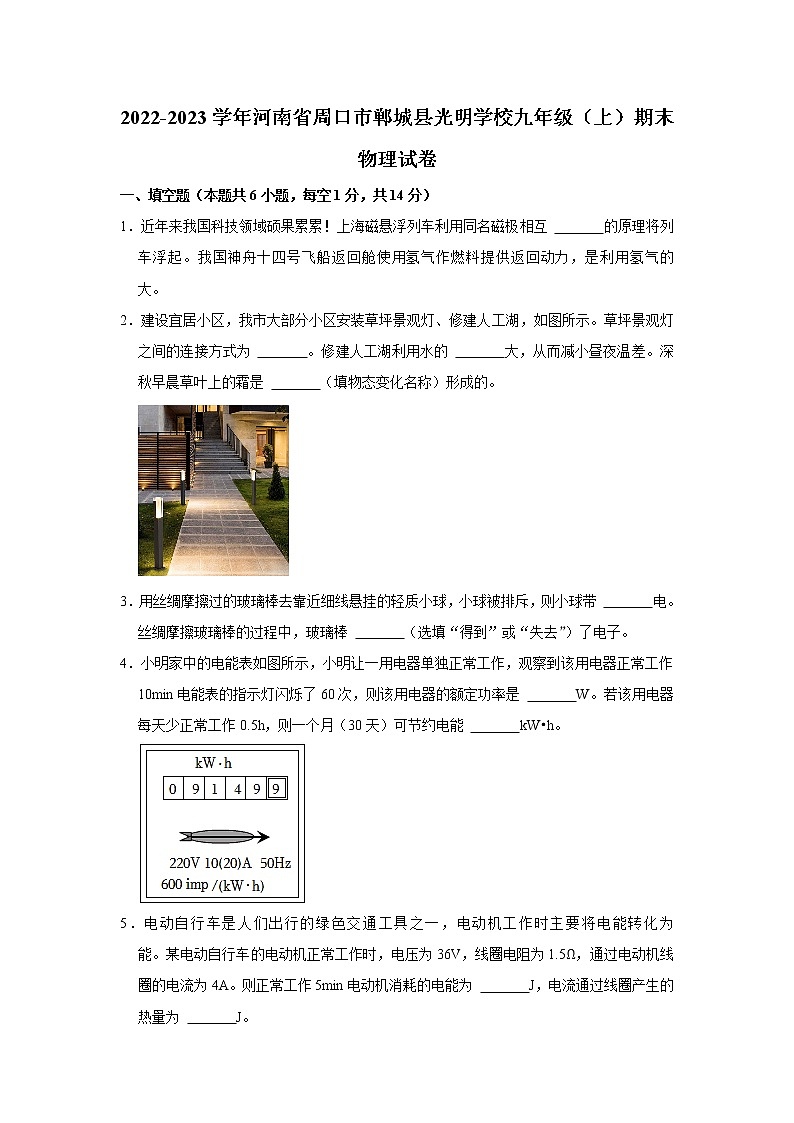

河南省郸城县光明学校2022-2023学年九年级上学期期末考试物理试题（含答案）

这是一份河南省郸城县光明学校2022-2023学年九年级上学期期末考试物理试题（含答案），共9页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

1．近年来我国科技领域硕果累累！上海磁悬浮列车利用同名磁极相互 的原理将列车浮起。我国神舟十四号飞船返回舱使用氢气作燃料提供返回动力，是利用氢气的 大。
2．建设宜居小区，我市大部分小区安装草坪景观灯、修建人工湖，如图所示。草坪景观灯之间的连接方式为 。修建人工湖利用水的 大，从而减小昼夜温差。深秋早晨草叶上的霜是 （填物态变化名称）形成的。
3．用丝绸摩擦过的玻璃棒去靠近细线悬挂的轻质小球，小球被排斥，则小球带 电。丝绸摩擦玻璃棒的过程中，玻璃棒 （选填“得到”或“失去”）了电子。
4．小明家中的电能表如图所示，小明让一用电器单独正常工作，观察到该用电器正常工作10min电能表的指示灯闪烁了60次，则该用电器的额定功率是 W。若该用电器每天少正常工作0.5h，则一个月（30天）可节约电能 kW•h。
5．电动自行车是人们出行的绿色交通工具之一，电动机工作时主要将电能转化为 能。某电动自行车的电动机正常工作时，电压为36V，线圈电阻为1.5Ω，通过电动机线圈的电流为4A。则正常工作5min电动机消耗的电能为 J，电流通过线圈产生的热量为 J。

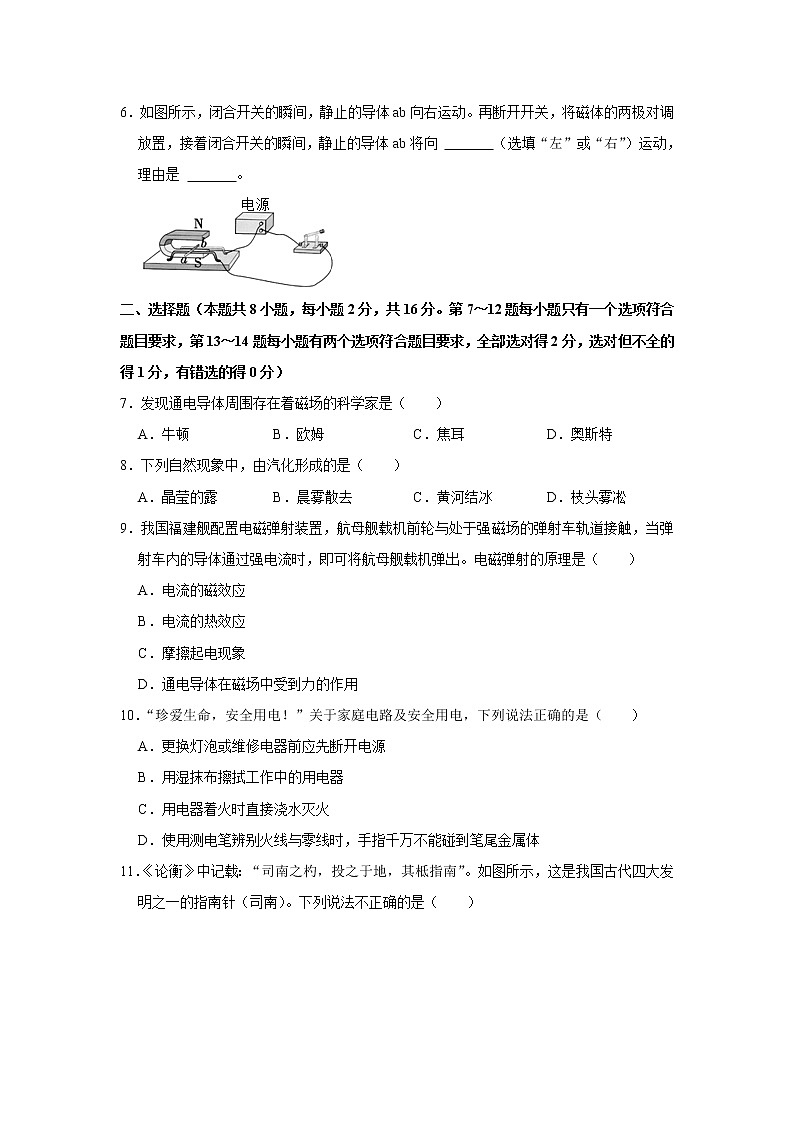

6．如图所示，闭合开关的瞬间，静止的导体ab向右运动。再断开开关，将磁体的两极对调放置，接着闭合开关的瞬间，静止的导体ab将向 （选填“左”或“右”）运动，理由是 。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．发现通电导体周围存在着磁场的科学家是（ ）
A．牛顿B．欧姆C．焦耳D．奥斯特
8．下列自然现象中，由汽化形成的是（ ）
A．晶莹的露B．晨雾散去C．黄河结冰D．枝头雾凇
9．我国福建舰配置电磁弹射装置，航母舰载机前轮与处于强磁场的弹射车轨道接触，当弹射车内的导体通过强电流时，即可将航母舰载机弹出。电磁弹射的原理是（ ）
A．电流的磁效应
B．电流的热效应
C．摩擦起电现象
D．通电导体在磁场中受到力的作用
10．“珍爱生命，安全用电！”关于家庭电路及安全用电，下列说法正确的是（ ）
A．更换灯泡或维修电器前应先断开电源
B．用湿抹布擦拭工作中的用电器
C．用电器着火时直接浇水灭火
D．使用测电笔辨别火线与零线时，手指千万不能碰到笔尾金属体

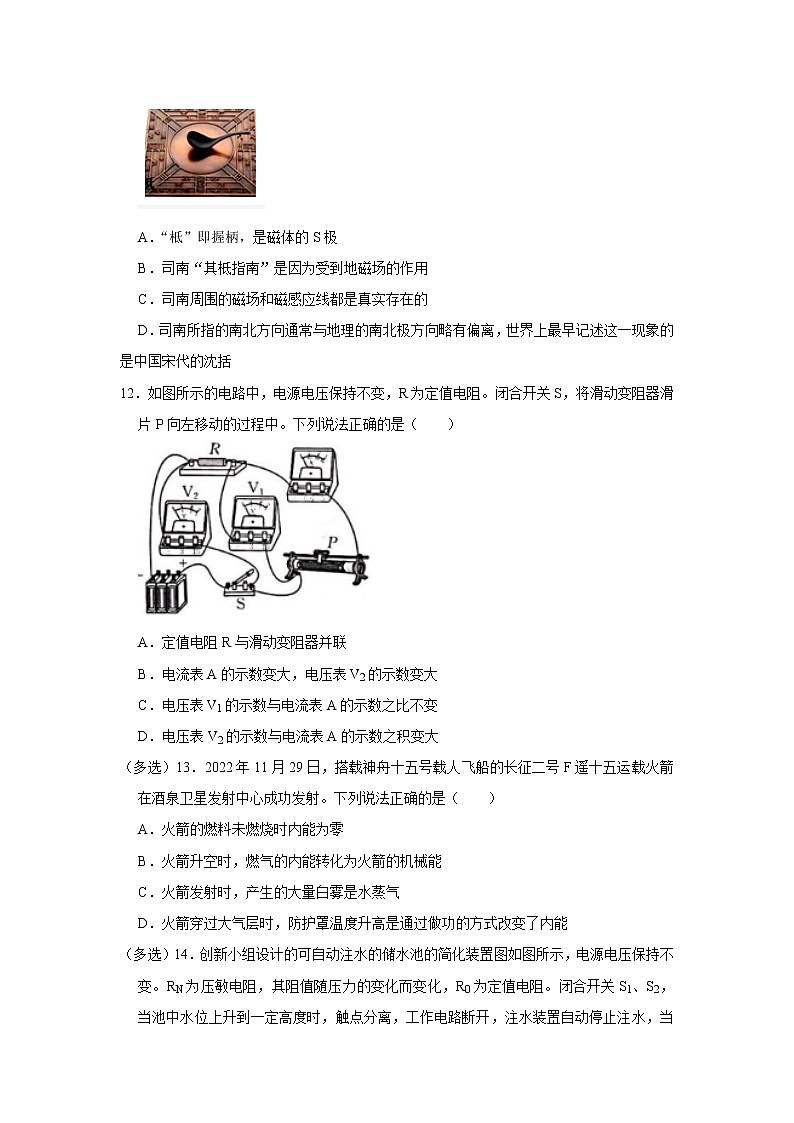

11．《论衡》中记载：“司南之杓，投之于地，其柢指南”。如图所示，这是我国古代四大发明之一的指南针（司南）。下列说法不正确的是（ ）
A．“柢”即握柄，是磁体的S极
B．司南“其柢指南”是因为受到地磁场的作用
C．司南周围的磁场和磁感应线都是真实存在的
D．司南所指的南北方向通常与地理的南北极方向略有偏离，世界上最早记述这一现象的是中国宋代的沈括
12．如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S，将滑动变阻器滑片P向左移动的过程中。下列说法正确的是（ ）
A．定值电阻R与滑动变阻器并联
B．电流表A的示数变大，电压表V2的示数变大
C．电压表V1的示数与电流表A的示数之比不变
D．电压表V2的示数与电流表A的示数之积变大
（多选）13．2022年11月29日，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉卫星发射中心成功发射。下列说法正确的是（ ）
A．火箭的燃料未燃烧时内能为零
B．火箭升空时，燃气的内能转化为火箭的机械能
C．火箭发射时，产生的大量白雾是水蒸气
D．火箭穿过大气层时，防护罩温度升高是通过做功的方式改变了内能
（多选）14．创新小组设计的可自动注水的储水池的简化装置图如图所示，电源电压保持不变。RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列说法正确的是（ ）
A．压敏电阻RN的阻值随所受压力的增大而减小
B．储水池中的水位上升时，电磁铁磁性变弱
C．储水池中的水位下降时，定值电阻R0的电功率变小
D．换用阻值更大的定值电阻R0，储水池中的最高水位将变小
三、作图题（本大题共2小题，每题2分，共4分）
15．如图所示，在遵守安全用电原则的前提下，请将灯泡、控制灯泡的开关和三孔插座正确接入家庭电路中。
16．如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．在“探究电流与电压的关系”实验中。
（1）实验电路图如图甲所示，根据电路图连接实物电路的过程中，开关必须 （选填“断开”或“闭合”）。
（2）正确连接电路后，先将滑动变阻器的滑片P移至最 （选填“左”或“右”）端，然后再进行实验。
（3）根据实验数据绘制的I﹣U图象如图乙所示，分析图象可以得出结论：
（4）本次实验应用了控制变量法，其控制的物理量及其数值是 。
18．小聪在探究“冰熔化时温度的变化特点”的实验中，组装了如图甲所示的实验装置。
（1）组装如图甲所示的实验装置时，酒精灯应 （选填“点燃”或“不点燃”）。
（2）某时刻温度计的示数如图甲所示，为 ℃。
（3）根据实验数据，小聪作出了冰熔化时温度随时间变化的图象，如图乙所示。由图可知，冰属于 （选填“晶体”或“非晶体”）；冰熔化时温度 。图象中CD段比AB段升温慢，其原因是 。
（4）若持续加热直至烧杯中的水持续沸腾，试管中的物质 （选填“能”或“不能”）沸腾。
19．实验小组在“探究小灯泡亮度与实际功率的关系”实验中，实验器材：电压恒为6V的电源、额定电压为2.5V的小灯泡、电流表、电压表、滑动变阻器、开关和若干导线。
（1）如图甲所示，当滑动变阻器的滑片向右滑动时小灯泡变亮，请用笔画线代替导线将电路连接完整。
（2）连接好电路，闭合开关，发现小灯泡不发光，电流表无示数，电压表有示数且超过量程，则电路故障可能是 。
（3）排除故障后，同学们继续进行实验，记录的实验数据如表，当电压表示数为2.5V时，电流表示数如图乙所示。分析表格数据可知：
①小灯泡的额定功率为 W；
②小灯泡的亮度随着实际功率的增大而 （选填“变亮”或“变暗”）；
③小灯泡的灯丝电阻随着实际功率的增大而变大，其原因是小灯泡的灯丝电阻与 有关。
（4）为了完成本次实验，所用滑动变阻器的最大阻值不能小于 Ω。
（5）实验后同学们想测量另一个额定电压为U额的小灯泡的额定功率，却发现电流表坏了，同学们交流讨论后，找来一个阻值未知的定值电阻R1，并观察滑动变阻器的铭牌得知其最大阻值为R0，设计了如图丙所示的电路图，也正确测出小灯泡的额定功率P额。
请将下列实验步骤补充完整：
①闭合开关S1和S3，断开开关S2，调节滑片P至a端，电压表的示数为U1；再将滑片P调至b端，电压表示数为U2，则R1＝ （用U1、U2和R0表示）；
②闭合开关S2，断开开关S1和S3，调节滑片P，使电压表的示数为U1﹣U额；
③不改变滑片P的位置，闭合开关S1，断开开关S2和S3，电压表示数为U3；
④则待测小灯泡的额定功率的表达式：P额＝ （用U额、U1、U2、U3和R0表示）。
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．氢能源动力汽车具有零排放的环保优势。2022年北京冬奥会上使用的某款氢能源动力汽车的总质量为1.5×103kg，在平直公路上匀速行驶了3.5km，该过程中汽车受到的阻力为总重的，发动机的热机效率为50%。（q氢＝1.4×108J/kg，g取10N/kg）
（1）汽车行驶过程中，氢能源质量减小，其热值 （选填“变大”、“变小”或“不变”）。
（2）该过程中汽车牵引力做的功是多少？
（3）该过程中汽车需要消耗的氢的质量是多少？
21．某品牌饮水机的加热水槽部分工作原理电路图如图所示，其中S是温控开关，R1为电加热丝（阻值不随温度而变化），R2为限流电阻（不参与加热饮用水）。A、B是两种不同颜色的指示灯（指示灯的电阻忽略不计），红灯表示加热，绿灯表示保温。饮水机的部分参数如表所示。当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到保温状态。
（1）饮水机是利用电流的 效应工作的。冬天倒开水时，观察到出水口周围冒“白气”，“白气”是 （填物态变化名称）形成的。图中灯B是 （选填“红灯”或“绿灯”）。
（2）饮水机装满初温为20℃的水正常加热7min后绿灯亮，则饮水机的热效率是多少？[c水＝4.2×103J/（kg•℃）]
（3）限流电阻R2的阻值是多少？
参考答案
一、填空题。
1．排斥 热值 2．并联 比热容 凝华 3．正 失去 4．1000 15
5．4.32×104 7.2×103 6．左 通电导体在磁场中的受力方向与磁场方向有关
二、选择题。
7．D 8．B 9．D 10．A 11．C 12．D （多选）13．BD （多选）14．AC
三、作图题。
15． 16．
四、实验探究题。
17．（1）断开 （2）右 （3）电阻不变时，电流与电影成正比 （4）电阻 5Ω
18．（1）点燃 （2）-4 （3）晶体 不变 冰的比热容小于水的比热容（4）不会
19．
（1）见右图
（2）灯泡断路
（3）①0.75 ②小变亮 ③温度 （4）18.75
（5）U2R0/(U1-U2) U额U3(U1-U2)/U2R0
五、综合应用题。
20．（1）不变 （2）4.2×106J （3）0.06kg
21． （1）热 液化 绿灯 （2）80℅ （3）951.6Ω实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
小灯泡的亮度
1
1.5
0.24
6.25
0.36
较暗
2
2.5
正常
3
3.0
0.32
9.38
0.96
很亮
额定电压
220V
保温挡功率
48.4W
加热挡功率
1000W
预定温度
100℃
最大容量
1kg
