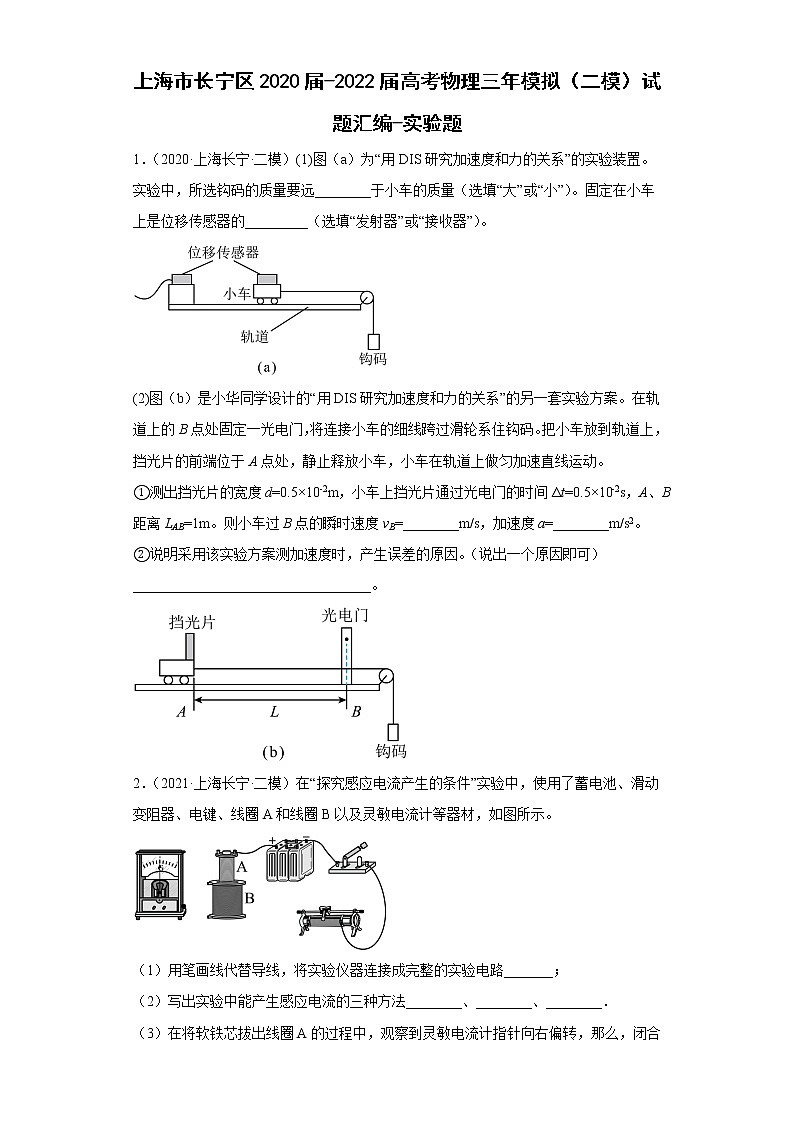

上海市长宁区2020届-2022届高考物理三年模拟（二模）试题汇编-实验题

上海市长宁区2020届-2022届高考物理三年模拟（二模）试题汇编-实验题

1．（2020·上海长宁·二模）(1)图（a）为“用DIS研究加速度和力的关系”的实验装置。实验中，所选钩码的质量要远________于小车的质量（选填“大”或“小”）。固定在小车上是位移传感器的_________（选填“发射器”或“接收器”）。

(2)图（b）是小华同学设计的“用DIS研究加速度和力的关系”的另一套实验方案。在轨道上的B点处固定一光电门，将连接小车的细线跨过滑轮系住钩码。把小车放到轨道上，挡光片的前端位于A点处，静止释放小车，小车在轨道上做匀加速直线运动。

①测出挡光片的宽度d=0.5×10-2m，小车上挡光片通过光电门的时间Δt=0.5×10-2s，A、B距离LAB=1m。则小车过B点的瞬时速度vB=________m/s，加速度a=________m/s2。

②说明采用该实验方案测加速度时，产生误差的原因。（说出一个原因即可）

__________________________________。

2．（2021·上海长宁·二模）在“探究感应电流产生的条件”实验中，使用了蓄电池、滑动变阻器、电键、线圈A和线圈B以及灵敏电流计等器材，如图所示。

（1）用笔画线代替导线，将实验仪器连接成完整的实验电路_______；

（2）写出实验中能产生感应电流的三种方法________、________、________．

（3）在将软铁芯拔出线圈A的过程中，观察到灵敏电流计指针向右偏转，那么，闭合电键的瞬间，灵敏电流计将向_________（填写“左”或“右”）偏转。

（4）实验得到的结论是_________________。

3．（2022·上海长宁·二模）在“用DIS研究一定质量的气体在体积不变时，其压强与温度的关系”实验中，实验装置如图（a）所示。

(1)图（a）中______为压强传感器。（选填“A”或“B”）

(2)实验中，下列做法正确的是(      )

A、无需测量被封闭气体的体积

B、密封气体的试管大部分在水面之上

C、每次加入热水后，用温度传感器搅拌使水温均匀

D、每次加入热水后，立即读数

(3)甲同学测得多组压强与摄氏温度的数据，并在p-t坐标系中作图，获得下图所示的图像。图线与横轴交点的温度被开尔文称为______，其物理意义是______。

(4)乙同学记录下了初始时封闭气体压强 p0和摄氏温度 t0，随后逐渐加热水升高温度，并记录下每次测量结果与初始值的差值Δp 和Δt。在实验中压强传感器软管突然脱落，他立即重新接上后继续实验，其余操作无误。则 Δp-Δt 的关系图可能是(      )

A、    B、    C、    D、

参考答案：

1．     小     发射器     1     0.5     测量d、L时，因读数产生误差；光电门测时间Δt产生的误差等

【详解】(1)[1][2]要使钩码得重力大小等于小车外力，要求小车的质量要远大于钩码质量，因此钩码质量要小一些；小车是运动的物体，要发送自己的位置信息回去，所以小车是位移传感器的发射器。

(2)[3][4][5]极短时间内的平均速度等于瞬时速度，则B点的瞬时速度

根据

实验所用的器材和我们人眼所读的数值并不是绝对的准确无误的，所以测量d、L时有可能因为读数者的失误带来误差，还有光电门的不准确也会带来实验误差。

2．          电键闭合或断开     电键闭合后，A线圈插入或拨出     电键闭合后，移动滑动变阻器的滑片     左     当闭合回路中的磁通量变化时，闭合回路中就会产生感应电流；

【详解】(1)[1]探究电磁感应现象实验电路分两部分，要使线圈A产生磁场必须对其通电，故电源、开关、滑动变阻器、线圈A组成闭合电路，灵敏电流计与线圈B组成另一个闭合电路，如下图所示：

(2)[2][3][4] 只要使得闭合回路中的磁通量发生变化，闭合回路中就有感应电流产生，所以能产生感应电流的三种做法为：①电键闭合或断开；②电键闭合后，A线圈插入或拨出；③电键闭合后，移动滑动变阻器的滑片。

(3)[5] 闭合电键后，将A线圈中的铁芯拔出的瞬间，即穿过B的磁通量在减小，则灵敏电流计的指针向右偏转，当闭合开关瞬间，则穿过B的磁通量在增加，依据楞次定律的内容：感应电流的磁场总阻碍穿过线圈磁通量的变化，因此灵敏电流计的指针向左偏转，

(4)[6] 从以上探究中可以得到的结论是：当闭合回路中的磁通量变化时，闭合回路中就会产生感应电流；

3．     B     A     绝对零度     低温极限     C

【详解】(1)[1]由于实验要测的是气体压强，故压强传感器应直接与气体内部相连，而温度可通过玻璃管传导到内部气体，因此温度传感器插在水里即可。即A为温度传感器，B为压强传感器。

(2) [2] A.研究的是一定质量气体在体积不变时的情况，故体积不变即可，不需测量，A正确；

B.实验应保证各处气体的温度一致，故密封气体的试管全部在水中，故B错误；

CD.每次加入热水后，要保证被封闭气体各处温度与水温相同，故不能立即读数。可进行适当搅拌后，等待气体状态稳定后再进行读数。但搅拌不可以用传感器，应该用玻璃棒，故CD错误；

故选A。

(3) [3][4]对一定质量的理想气体来说，在体积不变时，根据气体状态方程，可知其压强与绝对温度的关系为正比例关系，图线应该是一条过绝对零点的倾斜直线，所以若是压强对应摄氏温度的情况，其图线的延长线与横轴的交点坐标应该是开氏温标的0K，其物理意义为宇宙的低温极限。

(4) [5] 根据

可知，当温度变化时有

压强变化量与温度变化量成正比。而当压强传感器软管突然脱落时，将会漏气，使得内外气体再次等压，而温度维持不变。随后的压强变化量与温度变化量仍应是线性变化，但常数C已经不同（物质的量变少了），斜率应变得更小一些，故C正确。
