2018-2019学年安徽省淮北市第一中学高二下学期开学考试物理试题 PDF版

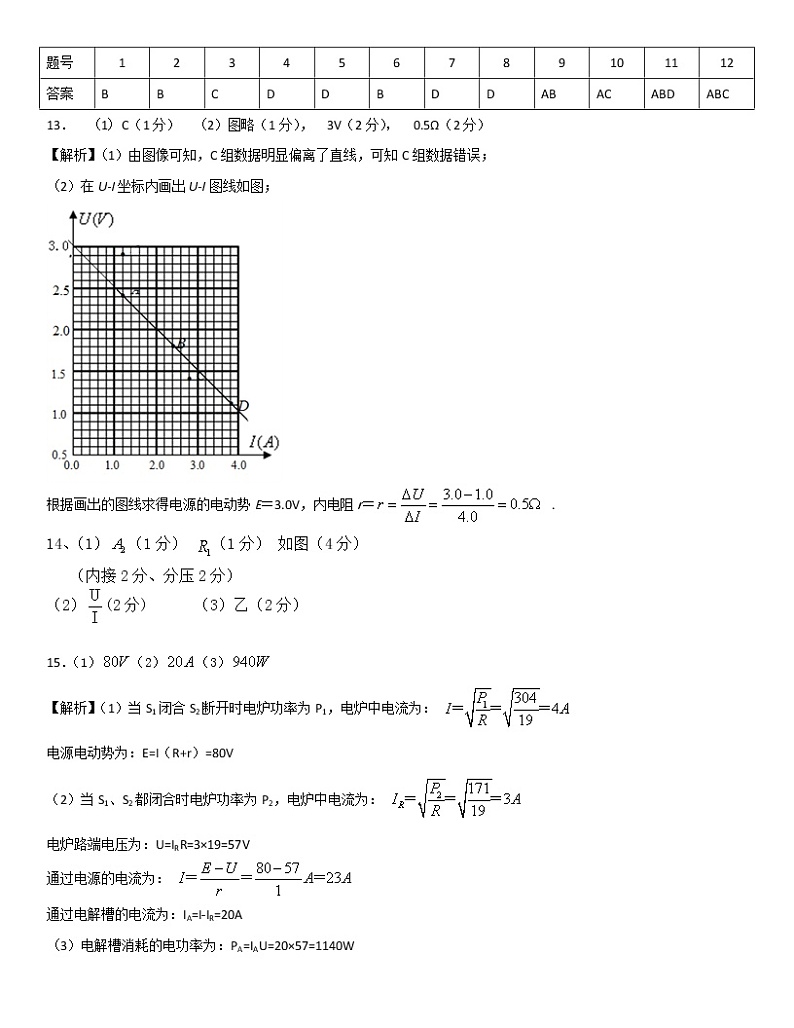

13．  （1）C（1分）  （2）图略（1分），  3V（2分），  0.5Ω（2分）

【解析】（1）由图像可知，C组数据明显偏离了直线，可知C组数据错误；

（2）在U-I坐标内画出U-I图线如图；

根据画出的图线求得电源的电动势E＝3.0V，内电阻r＝ .

14、（1）（1分） （1分） 如图（4分）

   （内接2分、分压2分）

（2）(2分)      （3）乙（2分）

15．（1）（2）（3）

【解析】（1）当S1闭合S2断开时电炉功率为P1，电炉中电流为：

电源电动势为：E=I（R+r）=80V
（2）当S1、S2都闭合时电炉功率为P2，电炉中电流为：

电炉路端电压为：U=IRR=3×19=57V
通过电源的电流为：

通过电解槽的电流为：IA=I-IR=20A

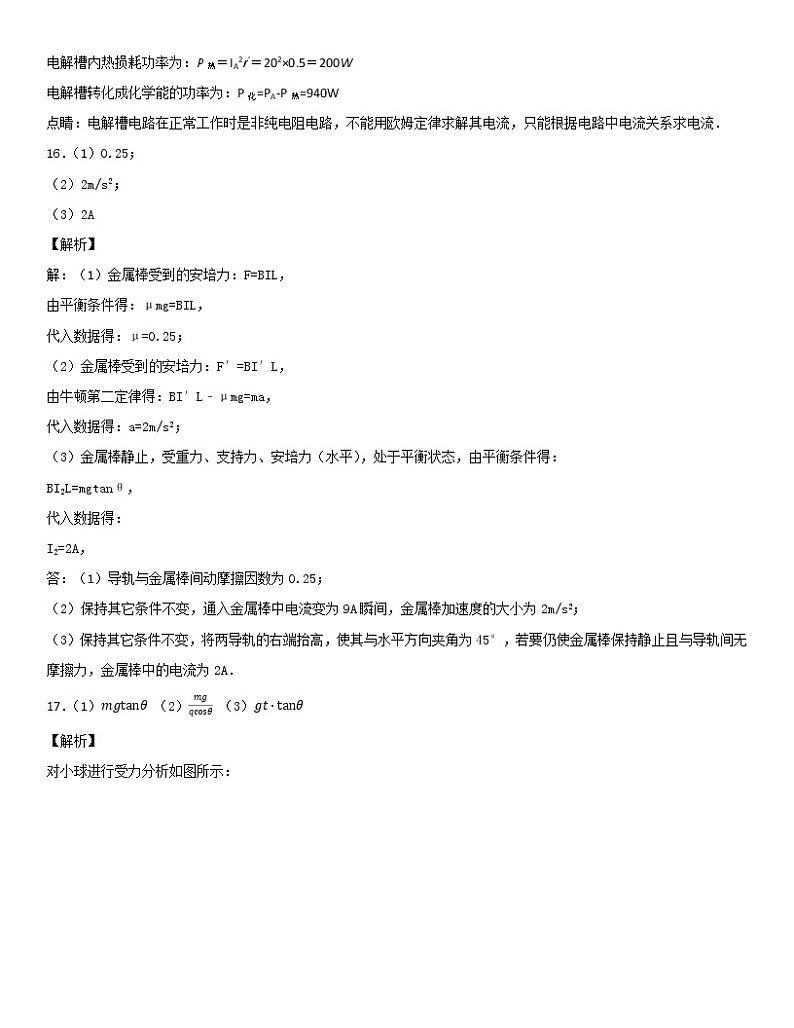

（3）电解槽消耗的电功率为：PA=IAU=20×57=1140W
电解槽内热损耗功率为：P热＝IA2r′＝202×0.5＝200W
电解槽转化成化学能的功率为：P化=PA-P热=940W

点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．

16．（1）0.25；

（2）2m/s2；

（3）2A

【解析】

解：（1）金属棒受到的安培力：F=BIL，

由平衡条件得：μmg=BIL，

代入数据得：μ=0.25；

（2）金属棒受到的安培力：F′=BI′L，

由牛顿第二定律得：BI′L﹣μmg=ma，

代入数据得：a=2m/s2；

（3）金属棒静止，受重力、支持力、安培力（水平），处于平衡状态，由平衡条件得：

BI2L=mgtanθ，

代入数据得：

I2=2A，

答：（1）导轨与金属棒间动摩擦因数为0.25；

（2）保持其它条件不变，通入金属棒中电流变为9A瞬间，金属棒加速度的大小为2m/s2；

（3）保持其它条件不变，将两导轨的右端抬高，使其与水平方向夹角为45°，若要仍使金属棒保持静止且与导轨间无摩擦力，金属棒中的电流为2A．

17．（1） （2） （3）

【解析】

对小球进行受力分析如图所示：

（1）根据平衡条件得：，，则；

（2）由平衡条件得：，解得：；

（3）若将丝线烧断，则小球的合力为：，则

则根据速度公式可以得到：。

18．(1)0.1 J (2) (3)

【解析】试题分析：(1)金属棒仅受安培力作用，其大小

金属棒运动0.5 m，框架中产生的焦耳热等于克服安培力做的功

所以.

(2)金属棒所受安培力为

所以

由于棒做匀减速直线运动

所以

(3)错误之处是把0.4 s时回路内的电阻R代入进行计算．

正确的解法是

因为

所以
