江苏省盐城市建湖县2022-2023学年九年级上学期期末物理试题(含答案)

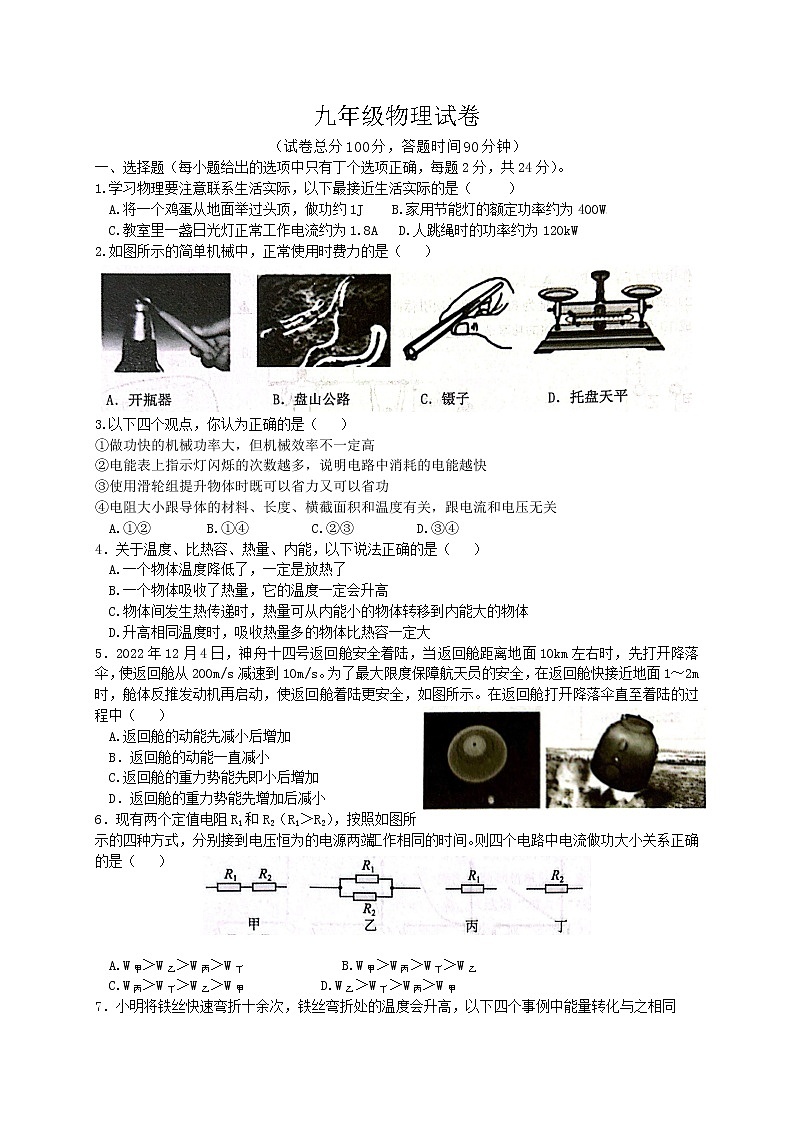

九年级物理试卷

（试卷总分100分，答题时间90分钟）

一、选择题（每小题给出的选项中只有丁个选项正确，每题2分，共24分）。

1.学习物理要注意联系生活实际，以下最接近生活实际的是（     ）

A.将一个鸡蛋从地面举过头顶，做功约1J    B.家用节能灯的额定功率约为400W

C.教室里一盏日光灯正常工作电流约为1.8A   D.人跳绳时的功率约为120kW

2.如图所示的简单机械中，正常使用时费力的是（   ）

3.以下四个观点，你认为正确的是（   ）

①做功快的机械功率大，但机械效率不一定高

②电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越快

③使用滑轮组提升物体时既可以省力又可以省功

④电阻大小跟导体的材料、长度、横截面积和温度有关，跟电流和电压无关

A.①②        B.①④         C.②③         D.③④

4．关于温度、比热容、热量、内能，以下说法正确的是（   ）

A.一个物体温度降低了，一定是放热了

B.一个物体吸收了热量，它的温度一定会升高

C.物体间发生热传递时，热量可从内能小的物体转移到内能大的物体

D.升高相同温度时，吸收热量多的物体比热容一定大

5．2022年12月4日，神舟十四号返回舱安全着陆，当返回舱距离地面10km左右时，先打开降落伞，使返回舱从200m/s减速到10m/s。为了最大限度保障航天员的安全，在返回舱快接近地面1～2m时，舱体反推发动机再启动，使返回舱着陆更安全，如图所示。在返回舱打开降落伞直至着陆的过程中（   ）

A.返回舱的动能先减小后增加

B．返回舱的动能一直减小

C.返回舱的重力势能先即小后增加

D．返回舱的重力势能先增加后减小

6．现有两个定值电阻R1和R2（R1＞R2），按照如图所示的四种方式，分别接到电压恒为的电源两端工作相同的时间。则四个电路中电流做功大小关系正确的是（   ）

A.W甲＞W乙＞W丙＞W丁              B.W甲＞W丙＞W丁＞W乙

C.W丙＞W丁＞W乙＞W甲           D.W乙＞W丁＞W丙＞W甲

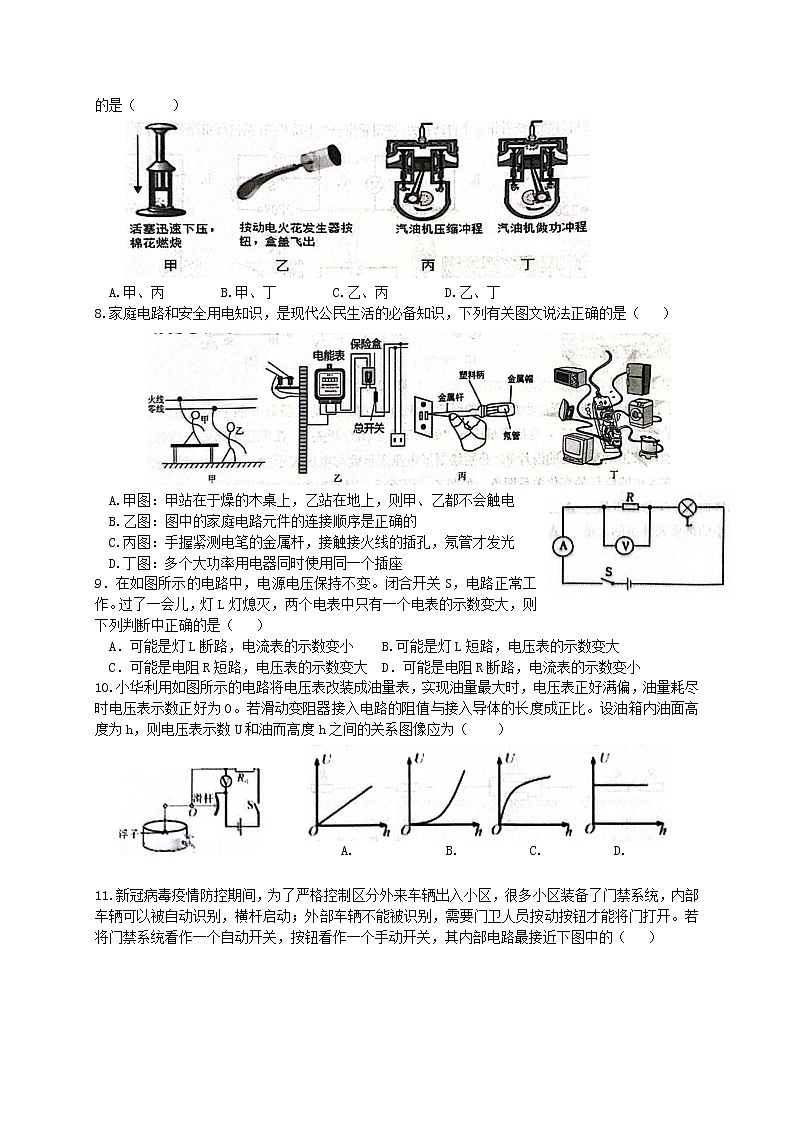

7．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同

的是（     ）

A.甲、丙        B.甲、丁        C.乙、丙        D.乙、丁

8.家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（   ）

A.甲图：甲站在于燥的木桌上，乙站在地上，则甲、乙都不会触电

B.乙图：图中的家庭电路元件的连接顺序是正确的

C.丙图：手握紧测电笔的金属杆，接触接火线的插孔，氖管才发光

D.丁图：多个大功率用电器同时使用同一个插座

9．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L灯熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是（   ）

A．可能是灯L断路，电流表的示数变小    B.可能是灯L短路，电压表的示数变大

C．可能是电阻R短路，电压表的示数变大  D．可能是电阻R断路，电流表的示数变小

10.小华利用如图所示的电路将电压表改装成油量表，实现油量最大时，电压表正好满偏，油量耗尽时电压表示数正好为0。若滑动变阻器接入电路的阻值与接入导体的长度成正比。设油箱内油面高度为h，则电压表示数U和油而高度h之间的关系图像应为（    ）

11.新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（   ）

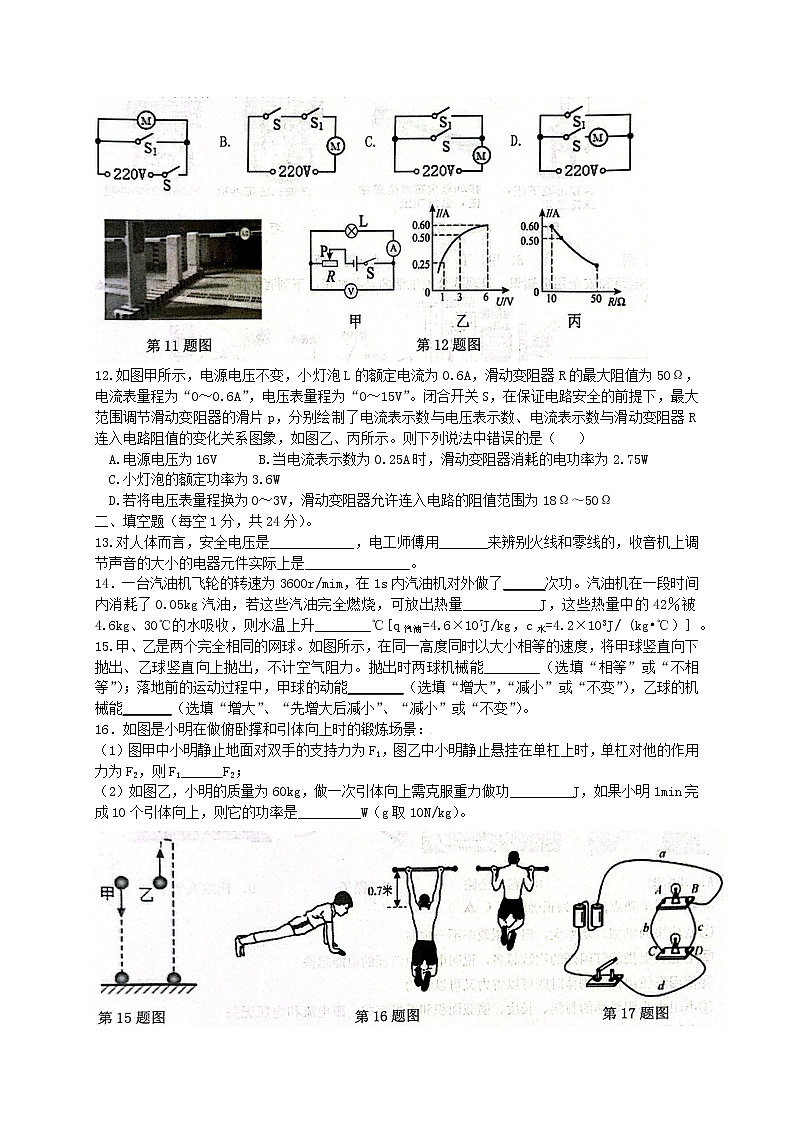

12.如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片p，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中错误的是（   ）

A.电源电压为16V      B.当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W

C.小灯泡的额定功率为3.6W

D.若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω

二、填空题（每空1分，共24分）。

13.对人体而言，安全电压是____________，电工师傅用_______来辨别火线和零线的，收音机上调节声音的大小的电器元件实际上是_______________。

14．一台汽油机飞轮的转速为3600r/mim，在1s内汽油机对外做了______次功。汽油机在一段时间内消耗了0.05kg汽油，若这些汽油完全燃烧，可放出热量___________J，这些热量中的42％被4.6kg、30℃的水吸收，则水温上升________℃[q汽油=4.6×107J/kg，c水=4.2×103J/ (kg•℃）] 。

15.甲、乙是两个完全相同的网球。如图所示，在同一高度同时以大小相等的速度，将甲球竖直向下抛出、乙球竖直向上抛出，不计空气阻力。抛出时两球机械能________（选填“相等”或“不相等”）；落地前的运动过程中，甲球的动能________（选填“增大”，“减小”或“不变”），乙球的机械能_______（选填“增大”、“先增大后减小”、“减小”或“不变”）。

16．如图是小明在做俯卧撑和引体向上时的锻炼场景：

（1）图甲中小明静止地面对双手的支持力为F1，图乙中小明静止悬挂在单杠上时，单杠对他的作用力为F2，则F1______F2；

（2）如图乙，小明的质量为60kg，做一次引体向上需克服重力做功_________J，如果小明1min完成10个引体向上，则它的功率是_________W（g取10N/kg）。

17．如图电路中，闭合开关后将出现_______（选填“通路”、“断路”或“短路”）。要使电路中两灯串联，只要拆除导线________；要使电路中两灯并联，如果将导线a的右端分别接到接线柱A、C、D处，三种方案中可行的有_________种。

18.如图所示是电子式电能表表盘，小明将某家用电器单独接在该电能表上正常工作6min电能表指示灯闪烁了320次，家用电器消耗电能____________J,家用电器的额定功率是_________W，该家用电器可能是________（选填“电水壶”、“台灯”或“电视机”）。

19．如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点______的材料做成，增加一根导线，并将导线接在______（选填“AC”或“BD”)两点间，闭合开关，造成短路，可引起熔丝熔断.除短路之外，_________也会引起熔丝熔断。

20．如图是电饭锅工作原理的简化电路图，其额定电压为220V，电饭锅有两挡，分别是高温烧煮挡和低温焖饭挡。S1为挡位自动控制开关，R1和R2均为电热丝，R1的阻值为1210Ω，高温烧煮挡的额定功率为840W，电饭锅正常主作时，高温烧煮10min加消耗电能为_______J的，电饭锅低温焖饭时的额定功率为______W,电热丝R2的阻值为__________Ω。

三、解答题（共52分）。

21.（6分）按照题目要求作图。

（1）如图甲所示，轻质杠杆的A点挂一重物，O为杠杆的支点，请在杠杆端点B画出杠杆平衡时所施加的最小力F及其力臂L；

（2）如图乙是某油量表 （电流表改装） 的电路，若换用电压表改装成油量表，且油量增加时电压表读数增大，请在图乙中补画出电压表在电路中接线情况。

（3）如图丙所示，一间教室要安装2盏 “220V 40W”的电灯， 要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接要符合安全用电的要求，请按以上要求将图中元件用笔画线代替导线连接起来，同时标出火线和零线。

22.（6分）小强同学爱好体育锻炼，质量为60kg的他，最多能把80kg的杠铃提起。如图甲所示，若他每只脚与地面的接触面积为200cm2，g取1ON/kg，完成下列问题：（1）此时他右脚对地面的压强。（2）小强使用图乙所示的滑轮组，用350N的力就可将600N的物体匀速提升5m高，不计滑轮组的绳重和摩擦，计算此时滑轮组的效率。（3）小强用此滑轮组最多能把多重的物体提起？

23．（9分）如图甲所示电路中，灯L标有“6V   3W”字样，S为单刀双掷开关。电源电压为10V且保持不变，电阻R2的阻值为15Ω，如图乙是灯L的U-I图像。

（1）当S接a时，灯L恰能正常发光，求R1的阻值；

（2）当S接b时，求电阻R2通电1min产生的热量；

（3）S接a与S接b两种情况下，求电路消耗的总功率之比Pa：Pb为多少？

24.（6分）如图所示，甲、乙、丙三图中的装置完全相同，图中搅拌器未画出。燃料的质量都为10g，烧杯内液体初温相同。

（1）在组装器材时应该先固定_______（选填“A”或“B”)的位置：在实验中，三个烧杯中a、b液体的质量必须_______（选填“相等”或“不相等”）；

（2）除了图中所示的器材外，还需要的测量仪器有_________________；

（3）若要比较不同燃料的热值大小，则应选择甲图和______图进行实验，实验中用__________________（选填“加热时间”或“升高温度”）来表示两种液体吸收热量的多少；

（4）分析表中数据，你认为a、b两种液体中，比热容较大的是____（选填“a”或“b”）液体

25.（7分）探究“电流与电阻关系”的实验时，某小组连接了如图甲所示的实物电路。

（1）连接电路时，开关应_________。连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和___________；

（2）改变电阻箱的阻值，调节滑动变阻器的滑片， 使__________,并记录相应数据。

（3）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（2）中的要求，原因是电阻箱的电阻调得太______（选填“大”或“小”）了；

（4）重复步骤（2）多次实验，根据所得数据画出电流随电阻变化的图像如图乙所示，你认为该小组实验时的U0=__________；

（5）进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是_____________________________；

（6）实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图像如图丙所示，你认为图像不同的原因是_________________________。

26.（8分）小华做“测量小灯泡电功率"实验。实验器材如下：电源（电压恒为6V）、小灯泡（额定电压为2.5V）、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、开关、规格分别为R1:“10Ω   1A”和 R2：“30Ω  0.5A”的互动变阻器各一个、导线若干。

（1）请你用笔画线代替导线，在图甲中把电路连接完整（要求：滑动变阻器向右移动灯泡变亮）；

（2）闭合开关前，应将滑片移到_____端 （选填“A”或“B”）；

（3）电路连接正确后，闭合开关，发现小灯泡不亮，无论如何移动滑动变阻器滑片P，电流表无示数，而电压表指针超出了最右侧刻度，则故障原因可能是________________；

（4）排除故障后，当滑动变阻器的滑片移到某一位置时，电压表示数为若要测量小灯泡的额定功率，应将滑动变阻器的滑片向______移（选填“左”或“右”），直到小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率是________W；

（5）为了完成整个实验过程，她应选用的滑动变阻器为_______（选填“R1”或“R2”）；

（6）有同学认为甲图电路还可以探宄电流与电压的关系，小华却认为不可以，主要原因是______________________________；

（7）之后，小华同学在家找到两个外观一样，额定电压均为220V的普通白炽灯，其铭牌己经模糊，看不出额定功率，但是可以直接通过观察图丙灯丝比较出两只灯泡的额定功率，请你判断，若将两只灯泡串联起来，接在220V的电路中，两灯的发光情况是______（选填“A灯更亮”或 “B灯更亮”或“两灯一样亮”）。

27.（10分）阅读短文，回答问题：

电动汽车

某品牌电动汽车（如图1）车身采用大量轻而坚硬的碳纤维材料，地板位置安装有电池系统，如表为电池系统的部分参数。

目前电动汽车主流的充电方式为智能恒功率充电，充电电压U和充电电流I的变化如图2所示。第一阶段为限流段，即为预充阶段；第二阶段为恒流段，该过程充电电流保持不变，充电电压稳定增加；第三阶段为恒功率段，该过程充电功率保持恒定；第四阶段为恒压段，即浮充阶段，充电电流不断减小，直至充满。

（1）车身采用大量碳纤维材料，是因为碳纤维不仅　   　小而且硬度大。

（2）电动车需紧急出行而电量不足时，应选择　  　（直流/交流）充电方式。

（3）电池充电至某一阶段时，充电电压不断增加，充电电流不断减小，该阶段为　  　。

A.限流段          B.恒流段        C.恒功率段      D.恒压段

（4）电池充满电后，理论续航里程为　　km。

（5）在充电恒压段，电池能量E随时间t变化的图像为　   　。

参考答案

一、选择题。

二、填空题（每空1分，共24分）。

13.不高于36V    测电笔   滑动变阻器

14．30   2.3×106  50

15. 相等   增大   不变

16．（1）＜   （2）420   70

17．短路   c   2

18.3.6×105    1000    电水壶

19．低   BD   总功率过大

20．5.04×105  40    60.5

三、解答题（共52分）。

21.（6分）

22.（6分）（1）1.5×104Pa（2）85.7℅（3）110N

23．（9分）（1）8Ω  （2）144  （3）5：4

24.（6分）（1）B  相等（2）天平  秒表  （3）乙  加热时间（4）a

25.（7分）（1）断开  电阻箱示数 （3）大（4）6V

（5）导体两端电压一定时，通过导体的电流与导体的电阻成反比  （6）U0值不同实验

26.（8分）

（1）见图

（2）A

（3）灯泡断路

（4）右  0.8

（5）R2

（6）灯丝电阻随温度升高而变大

（7）B灯更亮

27.（10分）（1）密度   （2）直流    （3）C    （4）400    （5）B
