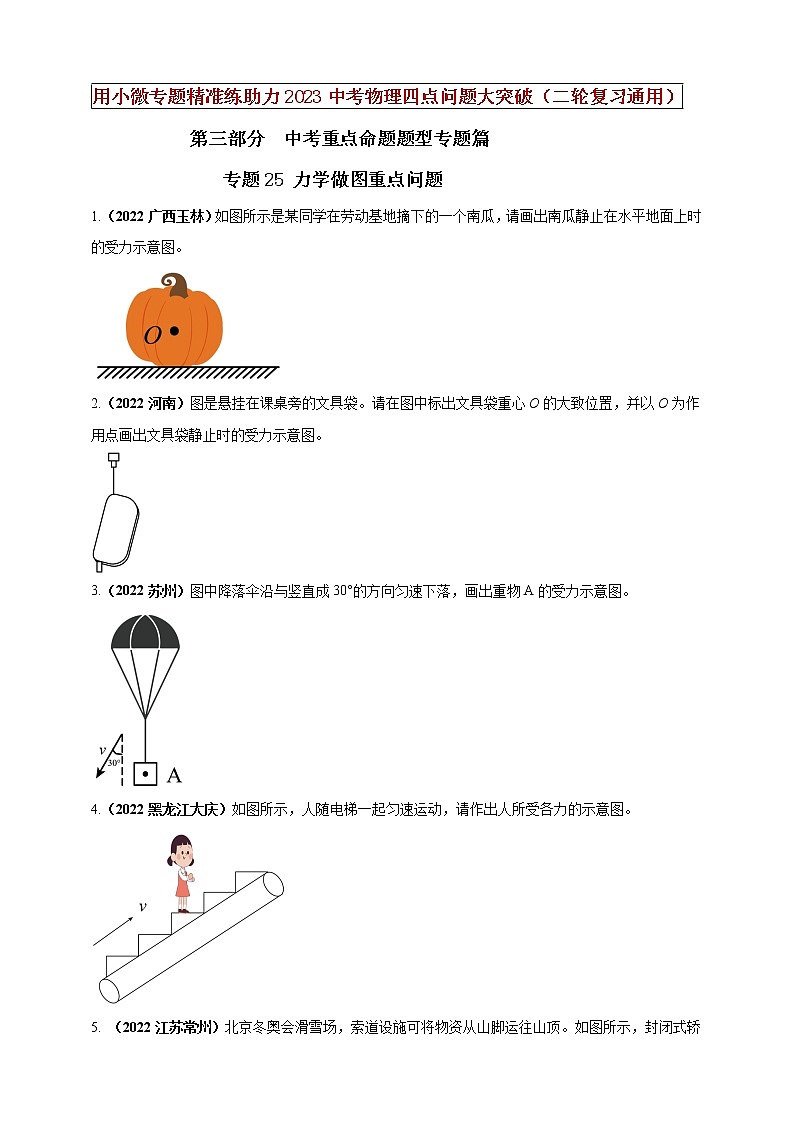

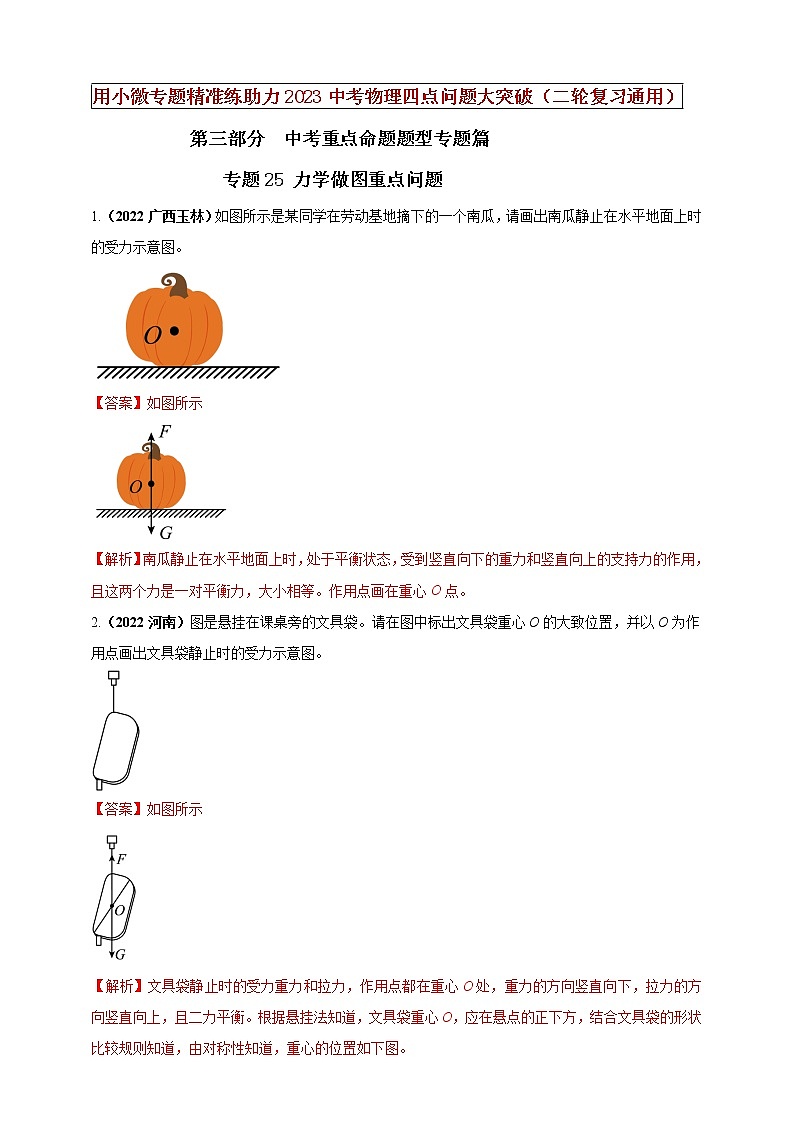

【中考二轮复习】2023年物理通用版专题全面复习训练—— 专题25 力学做图重点问题 （原卷版+解析版）

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）

              第三部分  中考重点命题题型专题篇

专题25 力学做图重点问题

1.（2022广西玉林）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时的受力示意图。

【答案】如图所示

【解析】南瓜静止在水平地面上时，处于平衡状态，受到竖直向下的重力和竖直向上的支持力的作用，且这两个力是一对平衡力，大小相等。作用点画在重心O点。
2.（2022河南）图是悬挂在课桌旁的文具袋。请在图中标出文具袋重心O的大致位置，并以O为作用点画出文具袋静止时的受力示意图。

【答案】如图所示

【解析】文具袋静止时的受力重力和拉力，作用点都在重心O处，重力的方向竖直向下，拉力的方向竖直向上，且二力平衡。根据悬挂法知道，文具袋重心O，应在悬点的正下方，结合文具袋的形状比较规则知道，由对称性知道，重心的位置如下图。

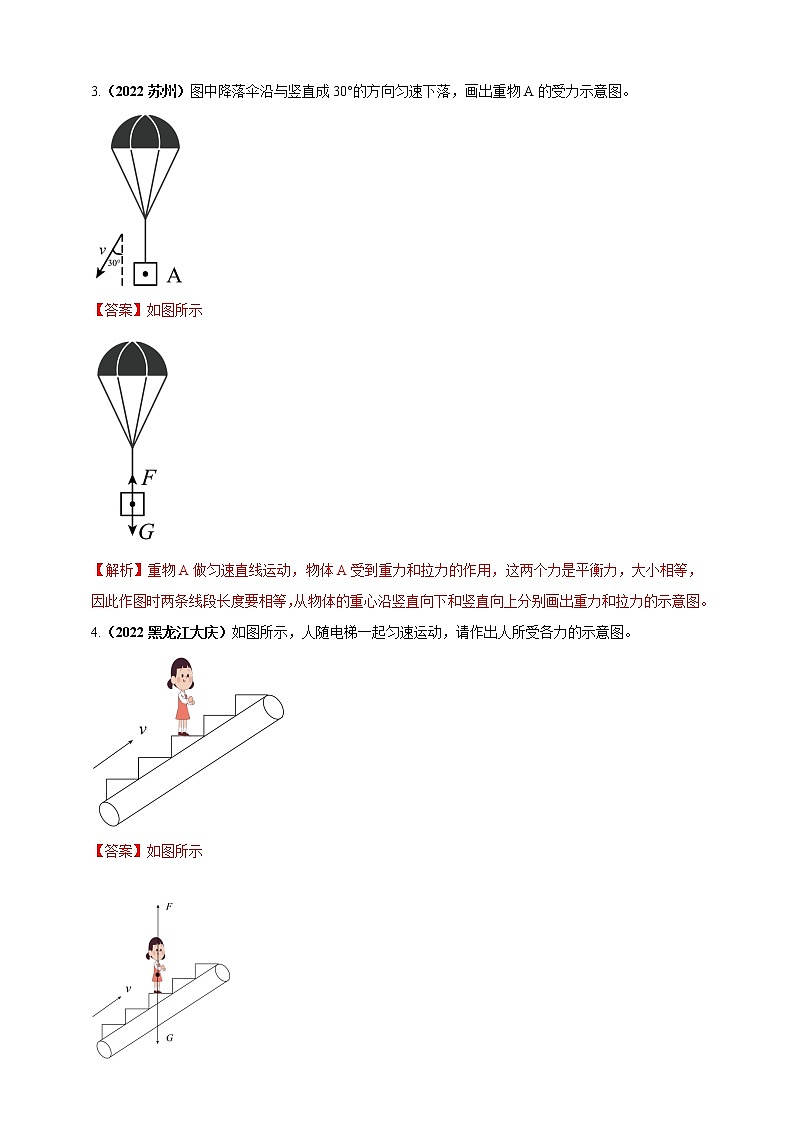

3.（2022苏州）图中降落伞沿与竖直成30°的方向匀速下落，画出重物A的受力示意图。

【答案】如图所示

【解析】重物A做匀速直线运动，物体A受到重力和拉力的作用，这两个力是平衡力，大小相等，因此作图时两条线段长度要相等，从物体的重心沿竖直向下和竖直向上分别画出重力和拉力的示意图。

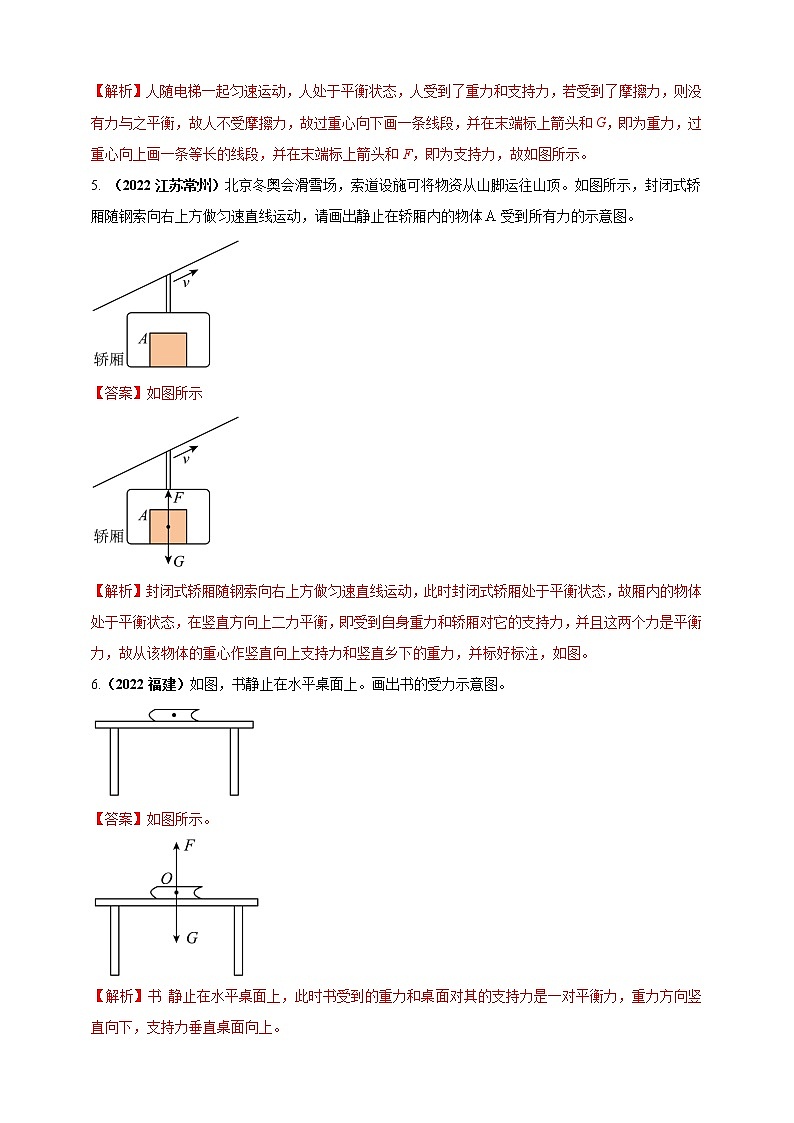

4.（2022黑龙江大庆）如图所示，人随电梯一起匀速运动，请作出人所受各力的示意图。

【答案】如图所示

【解析】人随电梯一起匀速运动，人处于平衡状态，人受到了重力和支持力，若受到了摩擦力，则没有力与之平衡，故人不受摩擦力，故过重心向下画一条线段，并在末端标上箭头和G，即为重力，过重心向上画一条等长的线段，并在末端标上箭头和F，即为支持力，故如图所示。

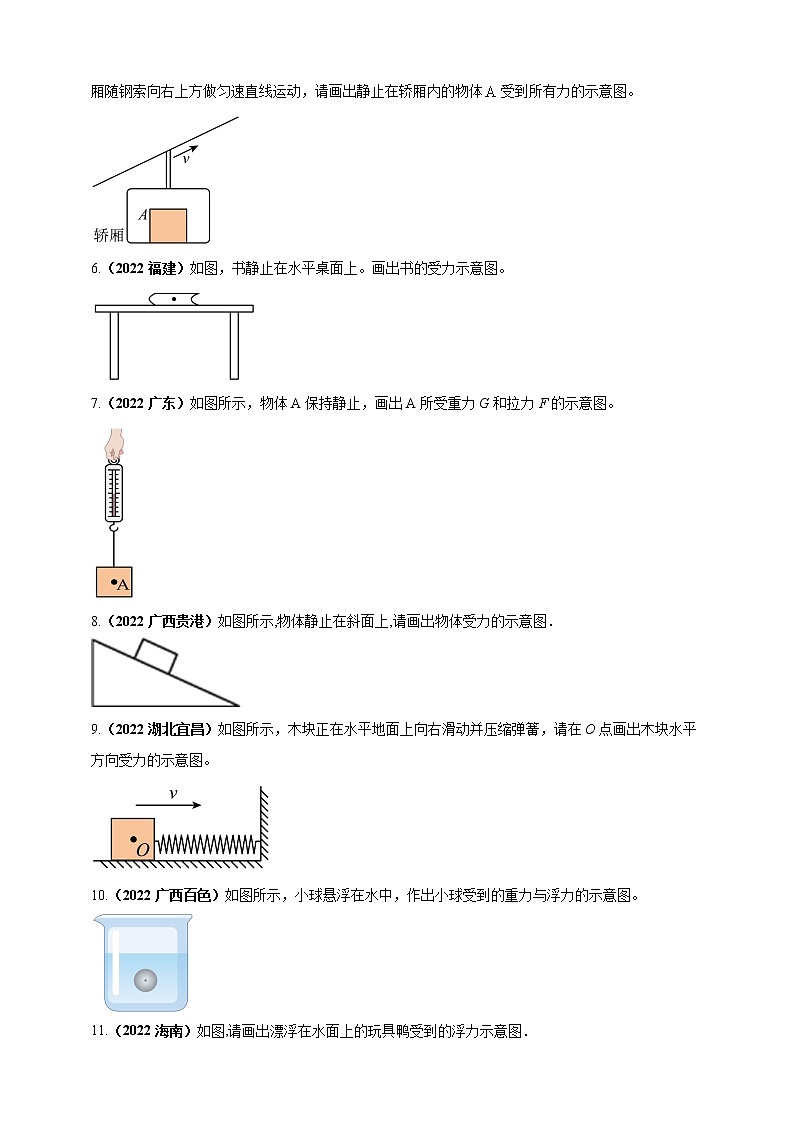

5. （2022江苏常州）北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶。如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体受到所有力的示意图。

【答案】如图所示

【解析】封闭式轿厢随钢索向右上方做匀速直线运动，此时封闭式轿厢处于平衡状态，故厢内的物体处于平衡状态，在竖直方向上二力平衡，即受到自身重力和轿厢对它的支持力，并且这两个力是平衡力，故从该物体的重心作竖直向上支持力和竖直乡下的重力，并标好标注，如图。

6.（2022福建）如图，书静止在水平桌面上。画出书的受力示意图。

【答案】如图所示。

【解析】书 静止在水平桌面上，此时书受到的重力和桌面对其的支持力是一对平衡力，重力方向竖直向下，支持力垂直桌面向上。

7.（2022广东）如图所示，物体A保持静止，画出A所受重力G和拉力F的示意图。

【答案】如图所示

【解析】物体A保持静止，受到的重力和拉力是一对平衡力，这两个力大小相等，方向相反。
8.（2022广西贵港）如图所示,物体静止在斜面上,请画出物体受力的示意图．

【答案】如图所示。

【解析】地球表面的任何物体都受到重力的作用，方向竖直向下；

物体受到斜面斜向上的支持力，也斜面垂直；

在斜面上物体有向下滑动趋势，所以还受到沿斜面向上的摩擦力；

作用点都画在物体的重心。

点睛：重点是力的示意图，对物体进行受力分析是关键，明确重力的方向始终竖直向下，与物体所处的位置及运动状态无关．

9.（2022湖北宜昌）如图所示，木块正在水平地面上向右滑动并压缩弹簧，请在O点画出木块水平方向受力的示意图。

【答案】如图所示

【解析】木块正在水平地面上向右滑动，会受到地面水平向左的摩擦力f；同时木块向右压缩弹簧，使弹簧发生弹性形变，弹簧对木块产生一个水平向左的弹力F弹。所以在水平方向，木块同时受到水平向左的摩擦力和弹力，如图所示。

10.（2022广西百色）如图所示，小球悬浮在水中，作出小球受到的重力与浮力的示意图。

【答案】如图所示。

【解析】物体在水中悬浮，浮力等于重力，两个力是一对平衡力，大小相等，方向相反．所以从物体的重心分别沿竖直方向向上和向下画带箭头的线段，并标上浮力F和重力G。

11.（2022海南）如图,请画出漂浮在水面上的玩具鸭受到的浮力示意图．

【答案】如图所示

【解析】玩具鸭所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出，如图所示。

12. 如图所示，请画出漂在水面上的小鸭子受到的浮力和重力示意图（图中黑点O为重心）。

【答案】如图所示

【解析】小鸭子受到的重力作用点在重心O点，方向竖直向下；小鸭子受到的浮力作用点也在O点，方向竖直向上，两个力为一对平衡力，长度相同，如图所示。

13.（2022哈尔滨） 如图，一块木头静止在水面上，请在图中画出它所受重力和浮力这两个力的示意图。

【答案】如图所示

【解析】一块木头静止在水面上，处于漂浮状态，受到竖直向下的重力和竖直向上的浮力，根据物体的浮沉条件可知，这两个力大小相等。作用点为图中O点。它所受重力和浮力这两个力的示意图，如图所示。

14. （2022湖北恩施州）用绳系住氢气球，在风力的作用下静止在如图所示的位置。请补全气球受力的示意图。

【答案】如图所示

【解析】氢气球受到重力、浮力、风的推力和绳子的拉力作用下处于静止状态，即处于平衡状态。过氢气球的重心，沿竖直向上画一条带箭头的线条，用符号F浮表示；沿竖直向下浮画一条带箭头的线段，用符号G表示；沿绳子向下画一条带箭头的线段，用符号F绳表示。
15. （2022贵州黔东南州）如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物体A所受重力的示意图。

【答案】如图所示

【解析】重力的方向是竖直向下的，从物体的重心画一条带箭头的竖直向下的有向线段，用G表示，即为物体所受重力的示意图；由杠杆平衡条件

F1L1=F2L2

可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在B点，则OB为最长的动力臂，因此连接OB，过B点作垂直于OB向上的力，即为最小动力F的示意图。

16.（2022苏州）在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；

【答案】如图所示

【解析】由图可知，O为支点，重物向下拉杠杆的力为阻力，则过支点做阻力作用线的垂线段即为阻力臂l；；由杠杆平衡条件可知，在阻力、阻力臂一定时，动力臂越大，动力越小。最小力F作用在A点，当OA为F的力臂时，力臂最长，此时力F最小，且F的方向垂直杠杆向上，从A点垂直OA向上画出F的示意图，如图所示。

17.（2022江苏无锡）如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F1及其力臂l1；

【答案】如图所示。

；

【解析】弹簧测力计对杠杆的拉力即为A点处所受拉力F1，过支点O作拉力F1作用线的垂直距离即为其力臂l1，如图所示。

18. （2022湖北天门）下图是指甲剪的示意图。请在图中画出杠杆ABO以O点为支点时动力的力臂和阻力。（忽略摩擦，保留作图痕迹）

【答案】如图所示。

【解析】把F1的作用线向下延长，过O点做F1的延长线的垂线，就是动力的力臂；阻力F2垂直于支持面向上，如图所示。
