【中考二轮题型复习】2023年生物重难点题型专项复习——题型二 识图作答题 （含答案）

题型二　识图作答题

类型一 结构模式图

类型概念：

生物的外形、解剖、相关生理过程和某种组成部分的结构示意图。可以将复杂的微观结构宏观化，也可以将复杂的生物结构简单化，使生物结构更形象，便于理解、对比记忆。

图示分类：

①结构图：动植物细胞、器官结构图；

②解剖图：动植物体结构解剖图；

③实物图：动植物体实物简化图

命题角度：

①图形结构名称的识记、类比分析；

②结构名称的重要功能分析。

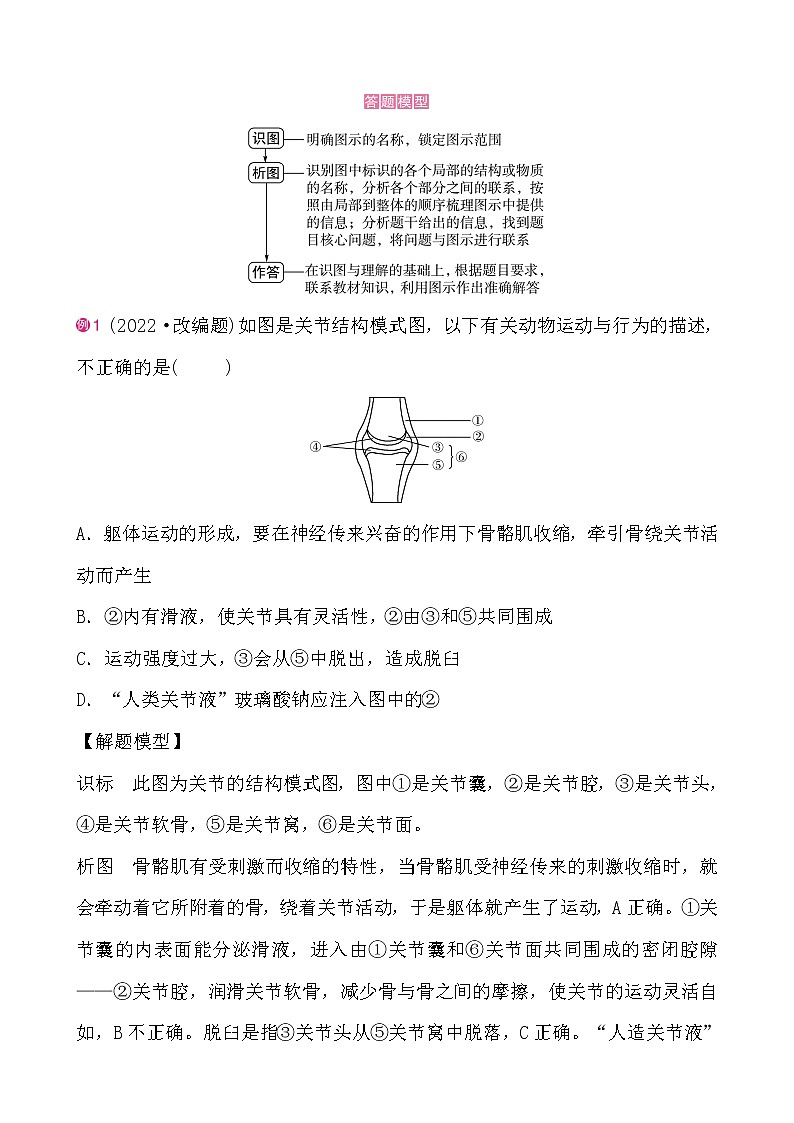

(2022·改编题)如图是关节结构模式图，以下有关动物运动与行为的描述，不正确的是(     )

A．躯体运动的形成，要在神经传来兴奋的作用下骨骼肌收缩，牵引骨绕关节活动而产生

B．②内有滑液，使关节具有灵活性，②由③和⑤共同围成

C．运动强度过大，③会从⑤中脱出，造成脱臼

D．“人类关节液”玻璃酸钠应注入图中的②

【解题模型】

识标　此图为关节的结构模式图，图中①是关节囊，②是关节腔，③是关节头，④是关节软骨，⑤是关节窝，⑥是关节面。

析图　骨骼肌有受刺激而收缩的特性，当骨骼肌受神经传来的刺激收缩时，就会牵动着它所附着的骨，绕着关节活动，于是躯体就产生了运动，A正确。①关节囊的内表面能分泌滑液，进入由①关节囊和⑥关节面共同围成的密闭腔隙——②关节腔，润滑关节软骨，减少骨与骨之间的摩擦，使关节的运动灵活自如，B不正确。脱臼是指③关节头从⑤关节窝中脱落，C正确。“人造关节液”玻璃酸钠注入的部位是②关节腔，D正确。

作答　综上所述，选项B不正确。故选B。

1．(2021·十堰)如图是动植物细胞结构示意图，下列说法正确的是(     )

A．③是细胞的动力车间    B．②能控制物质的进出

C．⑤里面含有遗传物质    D．⑦将光能转变成化学能

2．(2021·赣州)下列关于显微镜的结构及使用的说法，错误的是(     )

A．⑥是粗准焦螺旋，⑦是细准焦螺旋

B．当显微镜下看到的视野太暗时，可以调节⑤

C．转动②可以换用不同放大倍数的物镜

D．显微镜下观察到的物像的放大倍数是①和③放大倍数之和

3．(2020·内江)如图为生物体的某些结构示意图。下列与其功能相适应的叙述，错误的是(     )

A．图甲所示结构能增大小肠内表面积，有利于食物的消化与吸收

B．图乙所示结构，均由一层上皮细胞构成，有利于进行气体交换

C．图丙中伸长区细胞体积最大，是吸收水和无机盐的主要部位

D．图丁细胞树突数量较多，轴突较长，有利于感受刺激、产生并传导神经冲动

4．(2021·贺州)如图所示为植物的四大类群，请据图分析下列有关描述，不正确的是(     )

A．①类植物有根、茎、叶的分化，可释放氧气

B．②类植物可以作为监测空气质量的指示植物

C．煤的形成与③所示植物类群有关

D．④与①②③最主要的区别是它能产生种子

5．(2021·鄂州)如图是豌豆花和果实的示意图，下列有关说法，错误的是(     )

A．豌豆花的主要结构是雄蕊和雌蕊

B．豌豆花的传粉需要风作为媒介

C．豌豆花中的⑤将来发育成果实

D．豌豆花中的⑤中含有多个胚珠

6．(2021·济宁)眼睛是重要的视觉器官，是人类获取外界信息最主要的渠道。拥有一双清澈明亮、妩媚动人的眼睛，会为你增添无限魅力和风采。如图是眼球的结构，下列有关说法不正确的是(     )

A．调节进入眼内光线多少的结构是[4]角膜

B．晶状体曲度的改变受[5]睫状体调节

C．形成物像的部位是[7]视网膜

D．看清远近不同的物体主要依靠[1]晶状体的调节

7．(2021·烟台)春天来临，晓杰在校园的花丛中观察到一些小动物，其中不属于昆虫的是(     )

8．(2021·德州)如图表示几种微生物的结构图。下列有关说法，不正确的是(     )

A．甲、乙、丙、丁都有遗传物质

B．白酒的酿造先后利用了乙和丙

C．用光学显微镜就能观察到甲、乙、丙、丁

D．酿制酸奶用的微生物与甲是同一个类群

9.(2020·烟台)生物体的结构与功能是相适应的。人体的一些生理活动是如何进行的？让我们来探究。

(1)遍布全身的毛细血管与组织细胞不断进行着物质交换。“观察小鱼尾鳍内血液的流动”时，发现毛细血管壁非常薄，内径很小，只允许红细胞________通过。

(2)小肠内的皱襞表面上有许多____________，增大了吸收面积。营养物质比较容易通过图中的[1]进入毛细血管。推测______(选填“A”或“B”)处的血管含营养物质较多。

(3)血液流经肺泡时，氧气透过______________________进入肺泡周围的毛细血管，与红细胞中的____________结合，随血液循环运送到全身各处。同时，血液中的二氧化碳进入肺泡。

(4)血液流经肾单位时，通过______________________的过滤作用形成原尿，原尿被图中的[3]__________重吸收后形成尿液。

(5)图中[1][2][4][5]的结构与其功能相适应的共同特征是______________________________。

类型二 过程示意图

类型概念：

反映生命现象、生理过程的简要图示，可以将复杂的过程简单化，便于理解、记忆。

图示分类：

①发育过程图：动植物发育过程；

②生理过程图：人体的代谢和生命活动调节过程、绿色植物的生理过程

命题角度：

①判断动植物发育过程是否正确；

②根据过程图考查相应过程中的一些重要概念。

(2021·云南)如图表示蝗虫的生殖发育过程，下列叙述不正确的是(     )

A．①是受精卵，②是若虫，③是成虫

B．由于有外骨骼的限制，②→③要经历蜕皮过程

C．蝗虫的发育方式属于完全变态发育

D．蝗虫的生殖和发育不经历蛹期

【解题模型】

审题　本图为蝗虫的发育过程示意图。

析图　蝗虫的发育经过①卵、②若虫和③成虫三个时期，属于不完全变态发育。

作答　图中①是受精卵，②是若虫，③是成虫，A正确。蝗虫是节肢动物，体表有外骨骼，外骨骼不能随着身体的生长而生长，因此在幼虫生长过程中有蜕皮现象，B正确。蝗虫的幼体与成体的形态结构和生活习性非常相似，属于不完全变态发育，C错误。蝗虫的发育不经历蛹期，D正确。由此可知C符合题意。故选C。

10．(2022·改编题)人体细胞获得氧气的全过程，必须经过如图所示的①②③等过程来完成。下列有关说法错误的是(     )

A．图中a代表氧气，组织细胞获得氧气进行呼吸作用，为生命活动提供动力

B．图中b代表组织细胞产生的二氧化碳，至少经过心脏一次，才能排出体外

C．过程②③都是通过气体扩散来完成的

D．经过过程③后，血液由静脉血变成动脉血

11．(2021·枣庄一模)如图表示白天发生在叶片内的某些生理过程示意图，甲、乙表示生理过程，①表示某种气体。下列有关分析不正确的是(     )

A．①表示二氧化碳，甲表示光合作用

B．乙过程的实质是分解有机物，释放能量

C．植物吸收的水分主要用于甲过程

D．植株叶片相互遮挡，会影响植物的甲过程

12．(2021·乐山)儿童、青少年正是长身体的时候，应多吃一些奶、蛋、肉等蛋白质含量丰富的食物。如图式子表示蛋白质在人体内的消化过程，其中①和②分别是(     )

蛋白质初步分解产物②

A．胰液和肠液　脂肪酸

B．胰液、肠液和胆汁　脂肪酸

C．胰液和肠液　氨基酸

D．胰液、肠液和胆汁　氨基酸

13．(2021·遂宁)如图示某植物体内细胞的生理过程，有关说法错误的是(     )

A．过程①表示细胞的生长

B．过程②表示细胞的分裂

C．过程③表示细胞的分化

D．仅②就能实现植物生长

14．(2021·宜昌)如图简要呈现了绿色开花植物——大豆的一生。下列说法正确的是(     )

A．①②③⑤组成的胚由受精卵发育而来

B．种子萌发时首先突破种皮的是③胚根

C．幼根的生长靠伸长区增加细胞的数量

D．果实由⑥胚珠和⑦果皮组成

15．(2021·遂宁)如图为无意间碰到灼热物体的缩手反射示意图，相关叙述正确的是(     )

A．图示反射属于非条件反射

B．④受损也能完成缩手反射

C．⑤能接受刺激并产生神经冲动

D．③神经中枢可产生疼痛感

16．(2021·贺州)如图是人的生殖和发育过程流程图，对此图的解读正确的是(     )

A．精子和卵细胞分别由输精管和卵巢产生

B．图中A表示的是卵巢

C．图中B表示的是胚泡

D．新生儿诞生标志着新生命的开始

17．(2021·江西)生物圈是一个统一的整体，生物圈中的生物之间存在着直接或间接的联系。如图表示人和绿色开花植物之间物质的关联，其中a、b、c、d表示物质，请据图回答问题：

(1)绿色开花植物光合作用制造a, a通过________运到各处器官。

(2)人体进行呼吸作用需要消耗a,a主要在消化道的________被消化吸收进入血液，最先进入心脏四腔中的__________，再运到组织细胞。

(3)当肋骨间的肌肉和膈肌收缩时，肺内气压________(选填“增大”或“减小”)，于是b被吸入肺。

(4)绿色植物通过________作用为d的运输提供动力。

(5)植物呼吸作用的产物可用图中__________(填字母)表示。

18．(2021·广安)体育锻炼应注意营养物质的合理摄入，特别是长时间运动，营养物质的补充至关重要。某校在阳春三月举办了以“我运动，我健康”为主题的全校师生健康长跑运动会。请据图作答：

(1)为保证长跑运动的顺利进行，某班主任特地为班上的学生们准备了爱心营养早餐。营养物质完成图中过程A的主要器官是________。

(2)长跑运动开始后，同学们陆续开始急促呼吸以满足机体对氧气的需求，图中过程B通过____________________实现。

(3)长跑运动结束后，班主任让每个同学喝了一支葡萄糖营养液。葡萄糖进入人体后，随血液循环首先到达图中心脏的[①]__________。

(4)运动时，肌肉细胞代谢产生的尿素进入肾单位以后，在尿液中的浓度远远高于原尿，原因是图中⑩有__________作用。

类型三 关系模式图

类型概念：

将几个概念用图解的方式表示它们之间的关系。便于归纳、关联记忆。

图示分类：

①概念关系图：亲缘关系、遗传关系等；

②组成关系图：生态系统组成、发育关系等。

命题角度：

①判断图解中各概念之间的关系；

②根据关系图判断各部分的概念。

(2020·济南)下列选项中不符合如图所示的概念包含关系的是(     )

A．1花蕊、2雄蕊、3花药、4花柱

B．1运动系统、2骨骼、3骨、4关节

C．1细胞核、2染色体、3蛋白质、4DNA

D．1绿色植物、2种子植物、3被子植物、4裸子植物

【解题模型】

识图　1包含2，2包含3和4。

析题　A选项中，花蕊包含雄蕊和雌蕊，雄蕊包含花药和花丝，花柱不属于雄蕊的组成结构；B选项中，运动系统包含骨骼和骨骼肌，骨骼由骨和关节组成；C选项中，细胞核包含染色体，染色体由DNA和蛋白质组成；D选项中，绿色植物包含种子植物和孢子植物，种子植物包含被子植物和裸子植物。

作答　由以上分析可知，A错误。

19．(2021·江西)端午节是我国传统节日，人们通过插艾叶、挂五色蛋、划龙舟、包粽子等活动来纪念我国诗人屈原。根据图示，下列有关概念图的叙述错误的是(     )

A．若该图表示艾的六大器官，Ⅰ表示生殖器官，则a可以表示叶

B．若该图表示鸡蛋中的营养物质，Ⅰ表示无机物，则a可以表示蛋白质

C．若该图表示人体运动系统，Ⅱ表示肌肉，则a可以表示肌腹

D．若该图表示被子植物，Ⅱ表示双子叶植物，则a可以表示水稻

20．(2021·陕西)如图是某类生物的细胞结构和功能概念图，其中①②分别表示(     )

A．细胞膜　细胞核   B．细胞壁　叶绿体

C．细胞膜　线粒体    D．细胞壁　细胞核

21．(2020·威海)韦恩图表示的是事物之间包含与被包含的关系，如图所示。表中甲、乙、丙三者的关系，符合韦恩图的是(     )

A.①    B．②    C．③    D．④

22．(2021·通辽)如图一为人的性别决定图解，图二为染色体与DNA的关系示意图，下列相关叙述错误的是(     )

A．图一中所有乙精子的染色体类型都为22条＋Y

B．在细胞分裂过程中，③的变化最为明显

C．正常人的所有细胞中，③的数量均为46条

D．儿子体细胞中的X染色体只能来自母亲

23．(2021·赤峰)如图为某草原生态系统中的食物网简图。以下选项正确的是(     )

A．图中共有4条食物链，最短的食物链是草←鼠←鹰

B．与森林生态系统相比，该生态系统的自动调节能力相对较弱

C．该生态系统的能量最终来自草

D．蛇和鹰只有捕食关系

类型四 家族系谱图

类型概念：

记录某一家族各世代成员数目、亲缘关系以及有关遗传性状在该家族中分布情况的图示。

常考图示：

遗传性状的判断、基因组成的判断、后代遗传病或性别判断等。

命题角度：

①家族遗传系谱图中遗传病的判断、后代发病情况预测及亲代患病基因的遗传规律等；

②根据系谱图判断基因的显隐性、变异等重要概念。

(2019·青岛)人的棕眼和蓝眼是由一对基因控制的。如图表示一个家族眼色的遗传情况。下列叙述错误的是(     )

A．由个体3、4、10可推断，棕眼是显性性状

B．如果个体5和6再生一个孩子，孩子可能为蓝眼

C．个体3和4再生一个蓝眼男孩的可能性是1/4

D．从所含性染色体来说，个体8会产生两种类型的精子

【解题模型】

析图　由“无中生有，有为隐”可知，棕眼为显性性状，蓝眼为隐性性状。

关联　用A表示棕眼基因，用a表示蓝眼基因。蓝眼为隐性性状，因此蓝眼2、7、10的基因组成均为aa。由1棕眼和2蓝眼婚配生出7蓝眼后代可知，1的基因组成是Aa。由3和4婚配生出10蓝眼后代可知，3和4的基因组成都是Aa，9的基因组成是AA或Aa。5、14、15、16的基因组成是Aa，6、8、11、12、13的基因组成是AA或Aa。

作答　由个体3、4、10可推断，棕眼为显性性状，A正确。个体5的基因组成是Aa，个体6的基因组成是AA或Aa，若6的基因组成是Aa，则5、6婚配的遗传图解如图：

因此个体5和6再生一个孩子，孩子可能为蓝眼，B正确。个体3和4的基因组成都是Aa，眼睛性状的遗传图解与上图一致，因此再生一个蓝眼孩子的可能性是1/4，生男生女的可能性都是1/2，因此生蓝眼男孩的可能性是1/4×1/2＝1/8，C错误。男性产生两种类型的精子：22条＋X或22条＋Y，D正确。故选C。

24．(2021·广安)小豪同学是人们所说的“左撇子”，吃饭、做作业等均使用左手。为此，小豪受到了很多异样的眼光。细心的生物老师发现了，特在班级做了以下简单科普：很多家喻户晓的名人都是“左撇子”，如画家达·芬奇、科学家爱因斯坦、微软CEO比尔·盖茨等，他们在绘画、思维方式、创造力等方面天赋异禀。“左撇子”又称左利手(惯用左手)，与右利手(惯用右手)是一对相对性状。经调查，小豪家系左、右利手的遗传图谱(基因用B、b表示)如图，请据图分析作答：

(1)由图中信息可以判断，“左撇子”是________(选填“显性”或“隐性”)性状。

(2)小豪父母再生一个右利手女孩的概率为__________________________。

(3)若小豪将来与右利手女子(基因组成为BB)结婚，正常情况下其后代可能是“左撇子”吗？__________(选填“可能”或“不可能”)

(4)由上图可知，小豪母亲体细胞内控制右利手的基因组成是______(填序号)。

参考答案

1．B　2.D　3.C　4.A　5.B　6.A　7.D　8.C

9．(1)单行

(2)小肠绒毛　A

(3)肺泡壁和毛细血管壁　血红蛋白

(4)肾小球和肾小囊内壁　3肾小管

(5)壁薄，只由一层上皮细胞构成

10．D　11.C　12.C　13.D　14.B　15.A　16.C

17．(1)筛管　(2)小肠　右心房　(3)减小　(4)蒸腾

(5)c、d

18．(1)小肠　(2)(气体)扩散作用　(3)①右心房

(4)重吸收

19．D　20.A　21.D　22.C　23.B

24．(1)隐性　(2)37.5%(或3/8)　(3)不可能　(4)②
