专题十八：生活用电——2023年长春中考物理一轮复习（含答案）

这是一份专题十八：生活用电——2023年长春中考物理一轮复习（含答案），共12页。试卷主要包含了单选题，填空题，实验题，作图题等内容，欢迎下载使用。

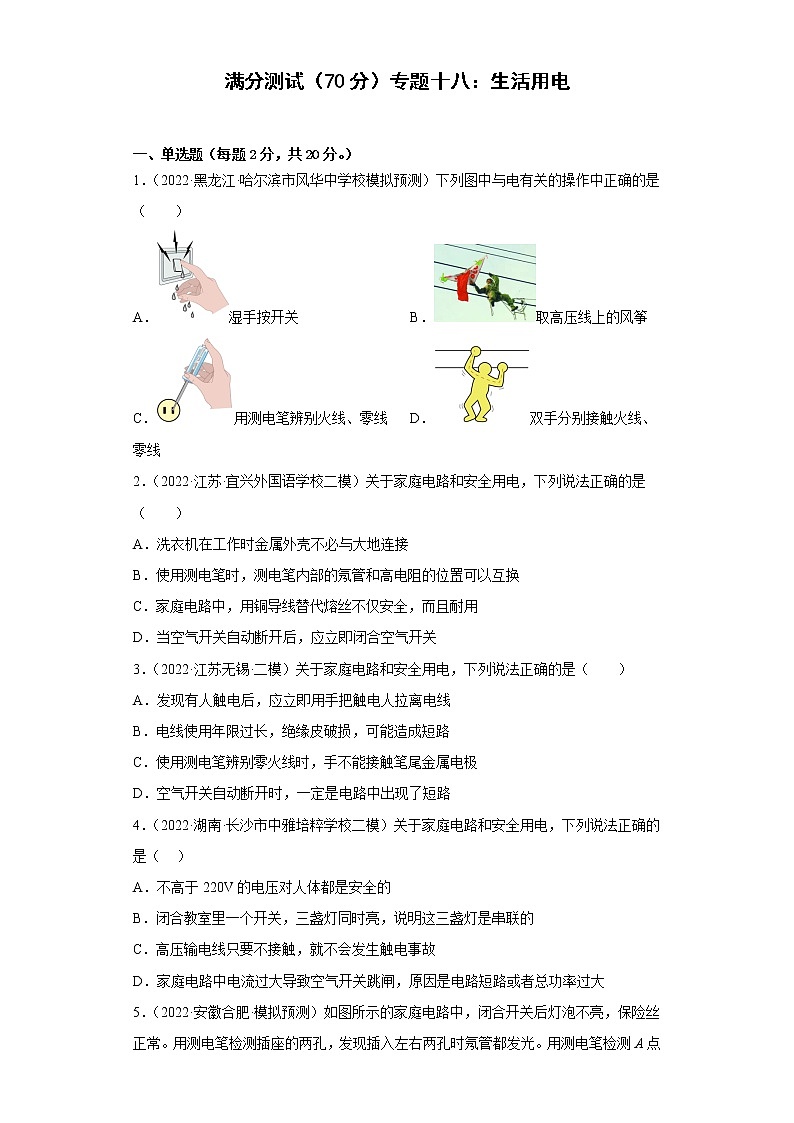

一、单选题（每题2分，共20分。）
1．（2022·黑龙江·哈尔滨市风华中学校模拟预测）下列图中与电有关的操作中正确的是（ ）
A．湿手按开关B．取高压线上的风筝
C．用测电笔辨别火线、零线D．双手分别接触火线、零线
2．（2022·江苏·宜兴外国语学校二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．洗衣机在工作时金属外壳不必与大地连接
B．使用测电笔时，测电笔内部的氖管和高电阻的位置可以互换
C．家庭电路中，用铜导线替代熔丝不仅安全，而且耐用
D．当空气开关自动断开后，应立即闭合空气开关
3．（2022·江苏无锡·二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．发现有人触电后，应立即用手把触电人拉离电线
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．使用测电笔辨别零火线时，手不能接触笔尾金属电极
D．空气开关自动断开时，一定是电路中出现了短路
4．（2022·湖南·长沙市中雅培粹学校二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．不高于220V的电压对人体都是安全的
B．闭合教室里一个开关，三盏灯同时亮，说明这三盏灯是串联的
C．高压输电线只要不接触，就不会发生触电事故
D．家庭电路中电流过大导致空气开关跳闸，原因是电路短路或者总功率过大

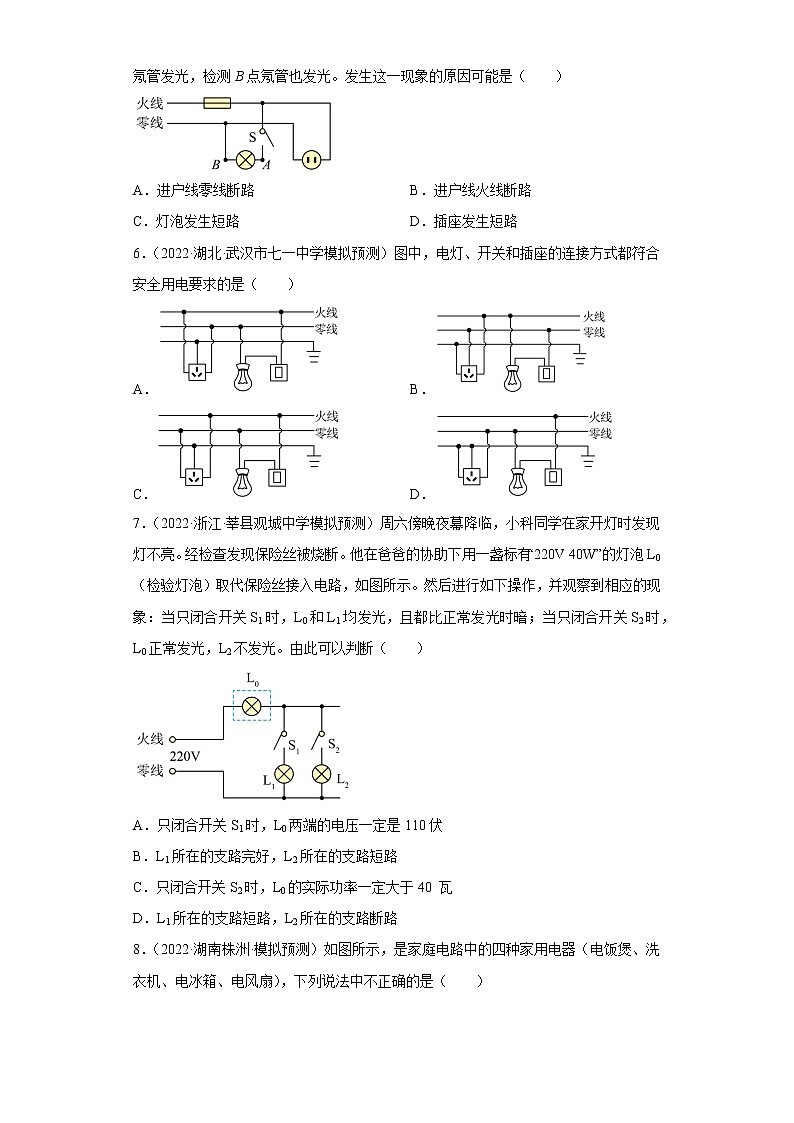

5．（2022·安徽合肥·模拟预测）如图所示的家庭电路中，闭合开关后灯泡不亮，保险丝正常。用测电笔检测插座的两孔，发现插入左右两孔时氖管都发光。用测电笔检测A点氖管发光，检测B点氖管也发光。发生这一现象的原因可能是（ ）
A．进户线零线断路B．进户线火线断路
C．灯泡发生短路D．插座发生短路
6．（2022·湖北·武汉市七一中学模拟预测）图中，电灯、开关和插座的连接方式都符合安全用电要求的是（ ）
A．B．
C．D．
7．（2022·浙江·莘县观城中学模拟预测）周六傍晚夜幕降临，小科同学在家开灯时发现灯不亮。经检查发现保险丝被烧断。他在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，且都比正常发光时暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（ ）
A．只闭合开关S1时，L0两端的电压一定是110伏
B．L1所在的支路完好，L2所在的支路短路
C．只闭合开关S2时，L0的实际功率一定大于40 瓦
D．L1所在的支路短路，L2所在的支路断路

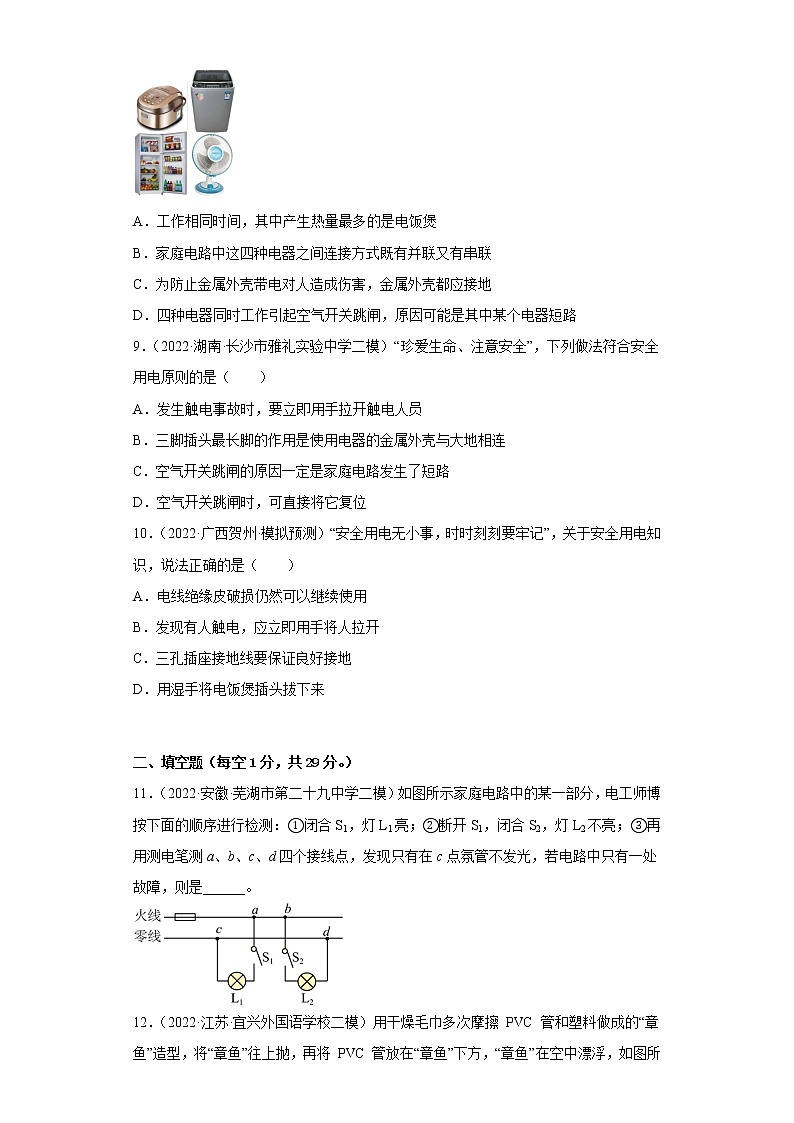

8．（2022·湖南株洲·模拟预测）如图所示，是家庭电路中的四种家用电器（电饭煲、洗衣机、电冰箱、电风扇），下列说法中不正确的是（ ）
A．工作相同时间，其中产生热量最多的是电饭煲
B．家庭电路中这四种电器之间连接方式既有并联又有串联
C．为防止金属外壳带电对人造成伤害，金属外壳都应接地
D．四种电器同时工作引起空气开关跳闸，原因可能是其中某个电器短路
9．（2022·湖南·长沙市雅礼实验中学二模）“珍爱生命、注意安全”，下列做法符合安全用电原则的是（ ）
A．发生触电事故时，要立即用手拉开触电人员
B．三脚插头最长脚的作用是使用电器的金属外壳与大地相连
C．空气开关跳闸的原因一定是家庭电路发生了短路
D．空气开关跳闸时，可直接将它复位
10．（2022·广西贺州·模拟预测）“安全用电无小事，时时刻刻要牢记”，关于安全用电知识，说法正确的是（ ）
A．电线绝缘皮破损仍然可以继续使用
B．发现有人触电，应立即用手将人拉开
C．三孔插座接地线要保证良好接地
D．用湿手将电饭煲插头拔下来
二、填空题（每空1分，共29分。）
11．（2022·安徽·芜湖市第二十九中学二模）如图所示家庭电路中的某一部分，电工师博按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光，若电路中只有一处故障，则是______。
12．（2022·江苏·宜兴外国语学校二模）用干燥毛巾多次摩擦 PVC 管和塑料做成的“章鱼”造型，将“章鱼”往上抛，再将 PVC 管放在“章鱼”下方，“章鱼”在空中漂浮，如图所示，这是因为PVC管和“章鱼”带上了______（同种/异种）电荷而相互______的原理。在实验室中用到的______（验电器/测电笔）也是利用这一原理制成的。
13．（2022·江西吉安·一模）如图是家庭电路组成的示意图，其中的双孔插座和电灯在电路中的连接方式是______（选填“串联”或“并联”）的，洗衣机中的主要部件电动机，它的电路元件符号是______。
14．（2022·辽宁·阜新市教育服务中心一模）家庭电路中，正常工作的节能灯两端的电压是___________V，控制节能灯的开关应接在___________线上。
15．（2022·山东菏泽·一模）用测电笔辨别火线和零线时，图中执笔方式正确的是 ______（选填“A”或“B”）。
A． B．
16．（2022·贵州·毕节梁才学校模拟预测）小明同学想在家里安装一盏照明灯，如图所示是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应装在___________方框中。安装完毕后，他在家里开着空调上网查资料，当妈妈做饭时把电饭煲插头插进插座时，空气开关立刻“跳闸”，小明分析其原因可能是电饭煲插头内部导线___________，也可能是家里电路中用电器总功率___________。
17．（2022·宁夏·固原市原州区三营中学一模）“珍爱生命安全用电”是同学们日常生活中必须具备的安全意识。我国家庭电路的电压是______V，对人体安全的电压不高于______；当发现家用电器或电线失火时，必须先______电源，然后再救火。
18．（2022·广东湛江·模拟预测）家庭电路中，各用电器是 ______联的，如图是某同学家房间内的部分电路， 开关与电灯是______联的。开关闭合后，灯泡正常发光，此时用验电笔检验 A 点处，氖管______ 。（选填“发光”或“不发光”）
19．（2022·河北廊坊·一模）家庭电路中的保险丝的电阻比较______（选填“大”或“小”），熔点较低，为了安全用电，保险丝应串联接在干路的______（选填“火线”或“零线”）上；小红家的电子式电能表表盘上标有“3600imp/（kW•h）”的字样（imp表示电能表指示灯闪烁次数），如果某用电器单独工作5min，电能表指示灯闪烁30次，则该用电器的实际功率是______W。
20．（2022·河北·衡水滨湖新区志臻中学一模）家庭电路的插排上有两个手机充电，则这两个手机是___________联（选填“串”和“并”），家用的开关应该接到___________（选填“火线”和“零线”）和灯泡之间。空气开关跳闸的原因___________（写出一条即可）
21．（2022·广东湛江·模拟预测）很多生活小常识都蕴涵着物理学原理：用水作为冷却剂是因为水的______比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_______过大，造成电流过大，容易引起火灾。加油前我们需要触摸加油机上的静电消除器（如图）避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是 ______（选填“正”或“负”） 电荷。
22．（2022·黑龙江鸡西·模拟预测）马路两边的路灯同时亮，同时灭，他们之间是___________联的，为防止触电，用电器的金属外壳必须和___________线相连。
三、实验题（每空1分，共15分。）
23．（2022·广东揭阳·一模）（1）如图（A），甲、乙两物体都在向南做匀速直线运动，那么乙物体相对于甲物体是向______运动的；在0～t0时间段内乙物体的平均速度______（选填“大于”、“小于”或“等于”）丙物体的平均速度；
（2）小明想知道某块透镜的焦距，进行如图（B）操作（镜面正对着太阳光，在透镜下面放上白纸，且透镜与白纸保持平行），测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图像，可判断该透镜的焦距为______cm；若用该透镜来成像，当物体离透镜距离为18cm时，所成像的性质与______（选填“照相机”、“投影仪”或“放大镜”）一样；
（3）如图（C）所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸。当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根电线C点和D点；发现这两处都能使测电笔的氖管发光；
①你判定此电路故障应是______；
A．火线和零线短路
B．电灯L短路
C．电线AB段某处断路
D．电线BC段某处断路
②小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点和D点时，能使测电笔发光的是______点。
24．（2022·广东汕头·一模）如图所示是某电热器的工作原理图，R1、R2是发热电阻，虚线框为电热器的金属外壳，它用一个旋转开关可以实现电热器多挡位工作的要求。其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通。
（1）小红想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的点___________处；
（2）如果R1=R2，旋钮开关旋到位置S时的电功率为1000W，R1=___________Ω；
（3）在（2）的条件下，当旋钮开关旋到位置T时，通电1min消耗的电能___________J，这些电能若用于加热水，且加热效率为70%，能使0.5kg、20℃的水温度升高___________ ℃（水的比热容c水=4.2×103J/（kg•℃）。
25．（2022·江苏扬州·一模）小丽同学家的卫生间将要改造，她利用学过的物理知识边思考、边探究。
（1）为防止扳动开关造成触电事故，她为家用浴霸（两个既可照明又可取暖的灯，其额定电压均为220V）设计了一个温度自动控制装置，如图甲所示。请将两灯连入电路中。_______
（2）洗澡时，涉及很多物理知识，小丽总结了一些物理知识，其中正确的是_____
A．热水器可以使用两孔插座，无需三孔插座
B．洗澡时，房间的玻璃镜面没有产生雾气，是因为镜面带有降温功能
C．搓背用的洗澡巾表面粗糙是为了增大弹性
D．浴室内的照明灯用玻璃罩密封，是避免液化的水膜导电，造成人体触电事故
（3）小丽准备购买一个草坪式浴室防滑垫，它是由柔软的PVC材料制成，其正面为仿草坪式设计，背面有许多小吸盘，如图乙所示，正面是通过增大接触面的粗糙程度增大脚与垫之间的摩擦力：背面则是利用_____产生的较大压力来增大垫与地之间的摩擦力，两者并举从而达到理想的防滑效果。
（4）小丽想自制一个简易淋浴器，如图丙所示，其“混合器”其实就是一个可以调节横截面积大小的“三通”，当凉水从水龙头流经混合器时，热水会自动从热水壶中上升与凉水混合流到喷头洒出。热水会自动从热水壶中上升的原理是_____。在热水和凉水的温度均保持不变的情况下，如果要使喷头喷出的水温升高，应如何调节“混合器”_____。
四、作图题（每图2分，共6分。）
26．（2022·山东淄博·二模）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线，将控制插座的开关和插座正确接入家庭电路。
27．（2022·陕西·西安辅轮中学模拟预测）如图甲所示，为一个“带开关和指示灯三孔插座”，插座电路通断由开关控制，通电指示灯亮，断电指示灯灭。乙为其内部接线示意图，请将图乙中的电路正确连接完整。
28．（2022·广东汕头·一模）如图所示，两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至低挡位置，电路处于低功率工作状态，仅有一根电阻丝发热；开关S转动至高挡位置，电路处于高功率工作状态，两根电阻丝都发热。请以笔画线代替导线完成电路连接。
导线规格
导线横截面积S/mm2
0.5
1
1.5
2.5
安全载流量I/A
4
8
12
20
参考答案：
1．C
2．B
3．B
4．D
5．A
6．C
7．B
8．B
9．B
10．C
11．c、d之间断路
12． 同种 排斥 验电器
13． 并联
14． 220 火
15．A
16． 2 短路 过大
17． 220 36V 断开
18． 并 串 发光
19． 大 火线 100
20． 并 火线 电路短路
21． 比热容 用电器总功率 负
22． 并 地
23． 北 等于 12 投影仪 D D
24． A 48.4 30000 10
25． D 大气压 流体流速大的地方压强小 减小混合器的横截面积
26．
27．
28．
