2023年中考物理高频考点突破——力的作图

这是一份2023年中考物理高频考点突破——力的作图，共21页。

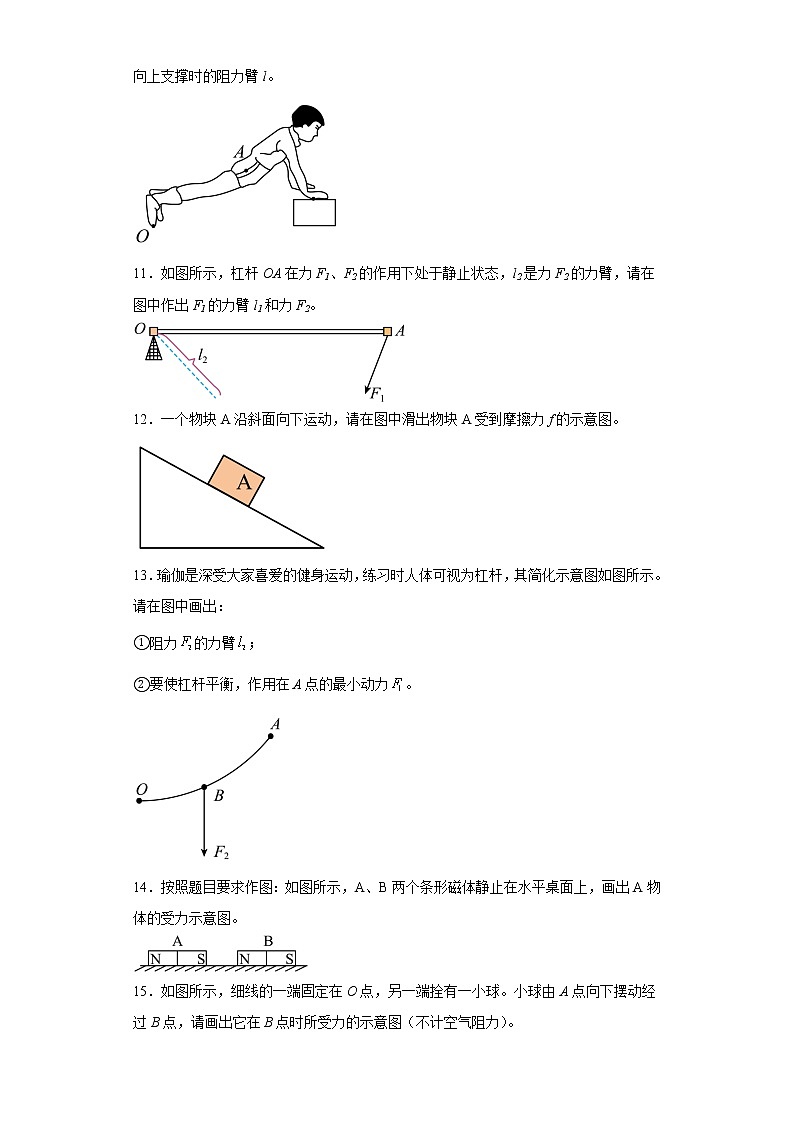

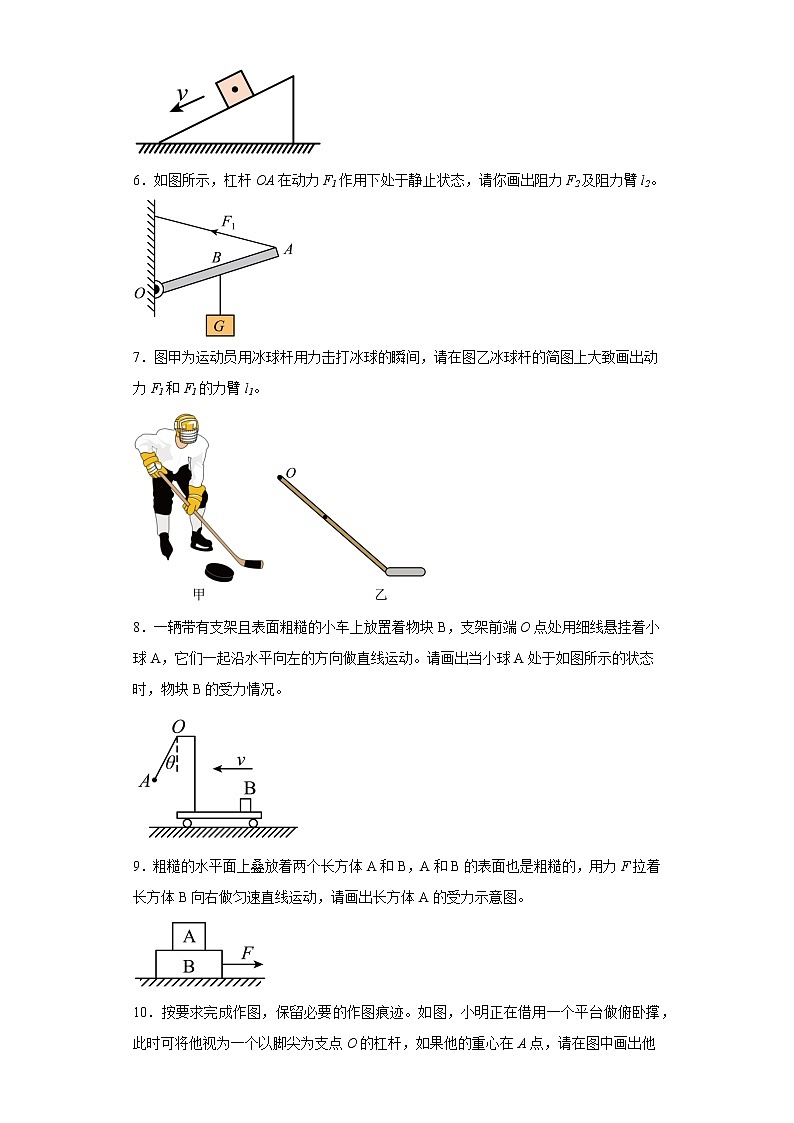

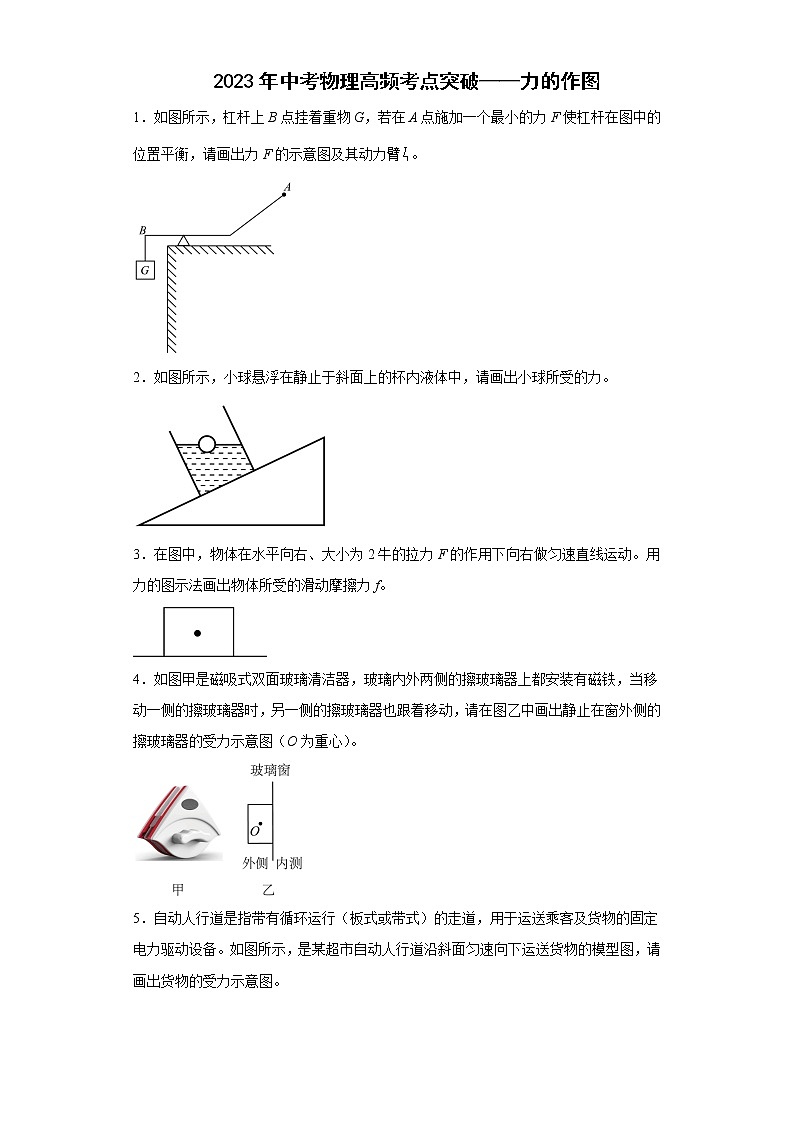

2023年中考物理高频考点突破——力的作图1．如图所示，杠杆上B点挂着重物G，若在A点施加一个最小的力F使杠杆在图中的位置平衡，请画出力F的示意图及其动力臂。2．如图所示，小球悬浮在静止于斜面上的杯内液体中，请画出小球所受的力。3．在图中，物体在水平向右、大小为2牛的拉力F的作用下向右做匀速直线运动。用力的图示法画出物体所受的滑动摩擦力f。4．如图甲是磁吸式双面玻璃清洁器，玻璃内外两侧的擦玻璃器上都安装有磁铁，当移动一侧的擦玻璃器时，另一侧的擦玻璃器也跟着移动，请在图乙中画出静止在窗外侧的擦玻璃器的受力示意图（O为重心）。5．自动人行道是指带有循环运行（板式或带式）的走道，用于运送乘客及货物的固定电力驱动设备。如图所示，是某超市自动人行道沿斜面匀速向下运送货物的模型图，请画出货物的受力示意图。6．如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂l2。7．图甲为运动员用冰球杆用力击打冰球的瞬间，请在图乙冰球杆的简图上大致画出动力F1和F1的力臂l1。8．一辆带有支架且表面粗糙的小车上放置着物块B，支架前端O点处用细线悬挂着小球A，它们一起沿水平向左的方向做直线运动。请画出当小球A处于如图所示的状态时，物块B的受力情况。9．粗糙的水平面上叠放着两个长方体A和B，A和B的表面也是粗糙的，用力F拉着长方体B向右做匀速直线运动，请画出长方体A的受力示意图。10．按要求完成作图，保留必要的作图痕迹。如图，小明正在借用一个平台做俯卧撑，此时可将他视为一个以脚尖为支点O的杠杆，如果他的重心在A点，请在图中画出他向上支撑时的阻力臂l。11．如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂，请在图中作出F1的力臂l1和力F2。12．一个物块A沿斜面向下运动，请在图中滑出物块A受到摩擦力f的示意图。13．瑜伽是深受大家喜爱的健身运动，练习时人体可视为杠杆，其简化示意图如图所示。请在图中画出：①阻力的力臂；②要使杠杆平衡，作用在A点的最小动力。14．按照题目要求作图：如图所示，A、B两个条形磁体静止在水平桌面上，画出A物体的受力示意图。15．如图所示，细线的一端固定在O点，另一端拴有一小球。小球由A点向下摆动经过B点，请画出它在B点时所受力的示意图（不计空气阻力）。 16．如图所示，小球A静止在墙角，请在图中画出A的受力示意图。17．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂。18．如图是体育加试时某同学参加1000m赛跑时的情景图，请画出他的右脚对地面的作用力的示意图（O点是力的作用点）。19．如图所示，木块放在水平小车上随小车一起以相同的速度沿水平向右做匀速直线运动，请画出木块所受力的示意图。（不考虑空气阻力）20．在图中，画出在扶梯上匀速向上运动的人所受力的示意图（O点为人的重心）。21．如图，在水平力F的作用下木块正向右匀速运动，请画出木块所受弹簧弹力的示意图和木块对桌面的压力。22．在图中分别画出水壶的重力（点B为重心），及作用在A点打开壶盖最小力F的示意图。23．在图乙中画出物体A冲上光滑斜面向上运动时的受力示意图；24．如图所示，画出物体B所受重力的示意图和力F的力臂。25．请在图中的杠杆上画出阻力臂l2和把物体拉起时的最小拉力F1。26．手推木块向右压缩轻质弹簧至如图所示位置，松手后，木块将向左滑动一段距离。画出松手的瞬间木块水平方向的受力示意图。27．如图甲所示是汽车修理厂常见的一种卧式千斤顶（最大承重3吨）。请在图乙画出A点施加的最小动力F1。28．如图所示，A、B两个物体叠放在粗糙的水平地面上，在拉力F的作用下物体A、B一起向右做匀速直线运动，请作出物体B受到地面的摩擦力f1和物体A对它的摩擦力f2的示意图。（图中黑点为物体B的重心）29．如图所示，重为5N的小球悬浮在水中，请画出小球的受力示意图。30．冰壶掷出后，运动员用冰刷擦拭冰面使冰面温度升高，造成冰面熔化，在冰场表面形成一层水膜，减小摩擦力，作用一是让冰壶滑行得更远，二是微调冰壶的前行轨迹。请你画出掷出后正在向右运动的冰壶（如图）的受力示意图（冰壶重心在O点）。
参考答案：1．【详解】根据杠杆平衡条件，当力F的动力臂最大时，作用力最小，连接支点与A点的连线以此作为力臂，过A点作垂线，作出力F的示意图及其动力臂如图所示2．【详解】小球悬浮在液体中，小球受到竖直向下的重力G和竖直向上的浮力F浮，作用点在小球的重心，由于小球静止，处于平衡状态，则这两个力是一对平衡力，大小相等，如图所示：  3．【详解】画力的图示时要明确力的大小、方向、作用点，确立标度。由于物体在水平地面上做匀速直线运动，故物体受到的滑动摩擦力和拉力为一对平衡力，大小相等，物体受到的滑动摩擦力大小为f=F=2N规定力的标度为1N，物体受到的滑动摩擦力方向与物体运动方向相反，即水平向左，作用点可画在物体的重心，所受的滑动摩擦力f的图示如下所示：4．【详解】擦玻璃器静止在玻璃上时，在竖直方向上受到竖直向下的重力和竖直向上的静摩擦力，这两个力是一对平衡力，在水平方向上受到水平向右的吸引力和水平向左的支持力，这两个力是一对平衡力。如图所示5．【详解】货物在自动人行道上沿斜面匀速向下运动，故受到沿斜面向上的摩擦力f；货物还受到重力G和斜面对货物的支持力F，重力G的方向是竖直向下的，支持力F的方向垂直斜面向上，作用点画在重心处。如图所示：6．【详解】阻力F2为过B点沿细线竖直向下的力，大小等于重物的重力G；过O点作垂直于阻力F2的垂线即为阻力臂l2（如图中虚线），作图如下：7．【详解】运动员用冰球杆用力击打冰球的瞬间，动力的作用点在手与杆的接触点上，方向垂直于杆向球的一侧，据此作出动力F1，然后从支点O向F1作垂线，垂线段的长度l1是力F1的力臂，如图所示：8．【详解】由图可知，小车向左运动，而小球A偏向左，说明小车向左做减速运动，由此知道物体B受到向右的摩擦力，此时物体B受到竖直向下的重力G、竖直向上的支持力F和水平向右的摩擦力f，如下图所示：9．【详解】长方体A做匀速直线运动，水平方向不受力，竖直方向受到重力和支持力的作用，这两个力是一对平衡力，如下图所示。10．【详解】做俯卧撑时，支点为O，重力可以看作为阻力，作用点在重心A，方向竖直向下。故从重心A沿竖直向下的方向画一带箭头的线段作为阻力，从支点O画阻力的作用线的垂线，支点到垂足的距离标为阻力臂l，如图如下：11．【详解】当杠杆平衡时，动力和阻力对杠杆的影响是：使杠杆的运动趋势是相反的。作力Fl的延长线，过支点O作力F1作用线的垂线段l1，则线段l1为力F1的力臂；过力臂l2末端，作垂直于l2直线，与杠杆OA的交点为力F2作用点，方向斜向右上方，如图所示： 12．【详解】物块A受到摩擦力f作用再物体A上。依题意得，物块A沿斜面向下运动，物块A受到摩擦力f的方向与相对运动的方向相反，物块A受到摩擦力f方向沿斜面向上，如图所示：13．【详解】[1]图中O为支点，由支点O向阻力F2的作用线作垂线段，即为阻力F2的力臂l2。[2]根据杠杆的平衡条件F1 l1=F2 l2可知，在阻力和阻力臂一定时，动力臂越长越省力，已知动力作用点为A，则最长的动力臂是OA，由力臂的定义，最小的动力应垂直OA，根据动力与阻力的定义，作用在A点的最小动力方向垂直OA向上，如下图所示：14．【详解】A物体受到了重力和支持力，在水平方向上受到了B对A的磁场力，A有向右运动的趋势，故还受到了地面对其向左的摩擦力，重力和支持力是平衡力，磁场力与摩擦力是平衡力，故如图所示：15．【详解】不计空气阻力的情况下，小球在B点时受到竖直向下的重力和沿绳子方向的拉力，如下图所示16．【详解】小球静止在墙角处，受竖直向下的重力G，竖直向上的支持力F支作用，处于平衡状态。小球的重力G与地面对它的支持力F支是一对平衡力，F支=G，以球的重心为起点竖直向下作重力G的示意图，竖直向上作支持力F支的示意图，如图所示 17．【详解】由题意可知，阻力与阻力臂都不变，在阻力与阻力臂的乘积一定的情况下，由杠杆平衡条件可知，动力臂最长时最省力，由图知OB比OA长，所以OB做动力臂最长，过B点与OB垂直向上作垂线就得到动力F1的方向，如下图所示；画出阻力F2的作用线，则支点O到阻力作用线的垂直距离为阻力臂l2，如下图所示18．【详解】向前跑的时候，脚对地面施加的是水平向后的作用力，故地面才能对人施加水平向前的作用力，使人能够完成向前的奔跑。因此，做出该力F的示意图如下。19．【详解】木块一起以相同的速度随小车向右做匀速直线运动，木块相对于小车没有发生相对运动，也没有相对运动的趋势，故木块不受摩擦力；木块做匀速直线运动，受竖直向下的重力G、小车对它的支持力F，且这两个力是一对平衡力，所以支持力方向竖直向上，作用点可以画在木块的重心上，如图所示：20．【详解】人随自动扶梯一同匀速上升，人具有向下运动的趋势，因此人受到平行于扶梯（斜面）向上的摩擦力，同时受到竖直向下的重力和垂直于扶梯向上的支持力，过人的重心作出各个力，如图所示：21．【详解】在水平力F的作用下木块正向右匀速运动，弹簧受到向右的拉力和木块对弹簧向左的拉力，二力大小相等，方向相反，是一对平衡力，即木块对弹簧向左的拉力为F。由于力的作用是相互的，所以弹簧对木块向右的拉力大小为F，作用在木块上，木块所受弹簧弹的弹力的示意图如图所示；木块对桌面的压力作用在桌面上，方向垂直桌面向下，为F压，故作图如下：22．【详解】重力的作用点在B点，方向竖直向下；连接AO得到动力臂，则打开壶盖最小力F垂直于AO向上，作图如下：23．【详解】对物体的受力情况进行分析可知，由于斜面光滑，物体不受摩擦力作用，只受到地球施加的重力G，方向竖直向下，还受到斜面施加的支持力F支，方向垂直于接触面向上，作用点均在物体的重心上。如图所示：24．【详解】重力的方向是竖直向下的，规则物体的重心在其几何中心，在图中找到长方形的中心，以此为起点竖直向下作一条带箭头的线段，即为物体B所受重力的示意图；作力F的力的作用线，从O点向力的作用线作垂线段l即为力F的力臂。如图所示：25．【详解】由杠杆的平衡条件可知，在阻力和阻力臂一定的情况下，动力臂最长时，动力最小；由图知O是支点，物体通过绳子对杠杆的拉力为阻力F2，物体重力的方向是竖直向下的，故阻力的方向竖直向下，从支点O向力F2的作用线作垂线，即为阻力臂l2。F1作用在B点且垂直向上时，此时力臂最长为OB，如图所示：26．【详解】松手的瞬间，木块受到的轻质弹簧水平向左的弹力F大于水平面施加的水平向右的摩擦力f（木块的速度从0开始增大，木块先加速；当弹簧恢复原长时，弹力消失，只受摩擦力，木块减速，最后木块静止），松手的瞬间木块水平方向的受力示意图如下所示：27．【详解】由图中可知，O为支点，阻力竖直向下，因阻力与阻力臂不变，则由杠杆的平衡条件可知，要使动力F1最小，则对应的动力臂l1应最大，由图中可知，最大动力臂为OA，故过A点作OA的垂线，即为动力F1的方向，因阻力竖直向下，则动力F1应垂直于OA斜向下，杠杆才能保持平衡，如下图所示28．【详解】物体A、B叠放在粗糙的水平地面上，在拉力F作用下一起向右做匀速直线运动，B受到水平地面对它水平向左的摩擦力f1，作用点可标在B的重心上。A与B接触部分是斜面，所以A相对B有向下运动的趋势，故A受到B对它沿斜面向上的摩擦力，根据力的作用是相互的，A对B的摩擦力沿斜面向下，作用点在B与A的接触面上，如图所示29．【详解】小球在水中悬浮，则小球受重力与浮力的作用，且这两个力是一对平衡力，重力方向竖直向下，浮力方向竖直向上，两力大小相等，都为5N，作用点在物体的重心，小球的受力示意图如下图所示：30．【详解】掷出后正在向右运动的冰壶做减速运动，受到竖直向下的重力，竖直向上的支持力以及水平向左的摩擦力，如图所示：
