湖南省张家界市永定区2022-2023学年九年级上学期期末教学质量监测物理试题

永定区2022年下学期九年级期末教学质量监测试卷

物   理

 考生注意：本卷共五道大题，满分100分，时量90分钟

一、选择题（每题只有一个选项正确，本大题12小题，每小题2分，共24分）

1．下列数据中，最接近生活实际的是（   ）

 A．家用液晶电视机功率约为100W    B．家庭电路电压约为380V

 C．家用LED节能灯的电流约为5A    D．人体安全电压不高于60V

2．水是生命之源，节约用水，从点滴做起。下列关于水的理解正确的是（   ）

 A．水变成冰后，体积变大、比热容不变 B．水温升高，内能一定增大

 C．0℃的水内能为零                  D．30℃的水比20℃的水所含的热量多

3．以下事例中，改变物体内能的途径与其他三个不同的是（   ）

 A．冬天搓手，手变暖和    B．弯折铁丝，铁丝发烫

 C．燃气烧水，水温上升    D．滑梯滑下，臀部灼热

4．如图所示描述的物理过程，下列分析正确的是（   ）

 A．图甲：厚玻璃筒内的空气被压缩时，空气的温度升高，内能不变

 B．图乙：瓶子内的空气推动塞子做功后，瓶子内空气的内能增大

 C．图丙：试管内的水蒸气推动塞子冲出时，水蒸气的内能增加

 D．图丁：汽缸内的气体推动活塞向下运动，内能转化为机械能，气体内能减少

5．“珍爱生命，注意安全”，下列关于家庭电路安全的说法正确的是（   ）

 A．将绝缘皮破损的导线接入电路  B．用湿布擦拭正在工作的用电器
 C．有人触电时，应首先切断电源  D．家庭电路中保险丝可用铜丝代替

6．在人类科学史上，通过大量实验首先确定了电流产生的热量跟电流电阻和通电时间关系的是下列哪位科学家（   ）

   A．安培         B．伏特        C．欧姆       D．焦耳

7．如图所示，在试管内装适最的水，用软木寨塞住管口，加热一段时间后，软木塞就会被冲出去。以下对于各个过程的解释中错误的是（   ）

 A．酒精燃烧；化学能转化为内能

 B．试管内水温升高：燃烧产生的内能全部被水吸收

 C．木塞被冲出去；水蒸气对木塞做功，木塞的机械能增加

 D．管口出现水雾：水蒸气对外做功，内能减少，温度降低，水蒸气液化成小水滴

8．下列电路中电压表测量R2两端电压，且电路连接正确的是（   ）

        A                   B                  C                  D

9．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（   ）

        A                    B                 C                  D

10．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是（   ）

 A．灯泡短路            B．灯丝断了

 C．开关接触不良       D．插座短路

11．下列家用电器中，利用电流热效应工作的是（   ）

 A．电冰箱  B．电热水器   C．抽油烟机   D．微波炉

12．如图中所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S，滑动变阻器R的滑片P从ɑ端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。下列说法正确的是（   ）

 A．电源电压为8V
 B．定值电阻R0的阻值为20Ω
 C．整个电路消耗的最大功率为0.5W
 D．滑片P在b端时，2min内R0消耗的电能为12J

二、填空题（本题共12小题，每空1分，共24分）

13．用盐水腌蛋，过一段时间后蛋会变咸，这是　      　现象；吉林的冬季需要供暖，暖气管道内循环流动的是热水，这主要是利用了水的　       　较大的道理。

14．新型冠状病毒疫情防控期间，人们使用浓度为75%的消毒酒精是由纯酒精和蒸馏水充分混合形成的，其总体积　     　（选填“大于”、“小于”或“等于”）混合前的总体积，此现象说明组成物质的分子间有　           　。

15．天然气是一种清洁燃料，我市部分公交车开始使用天然气来代替柴油或汽油。已知天然气的热值为7×107/L，某汽车完全燃烧2L天然气所释放的热量为___________J；该汽车发动机效率为50%，输出有用的机械能为___________J。

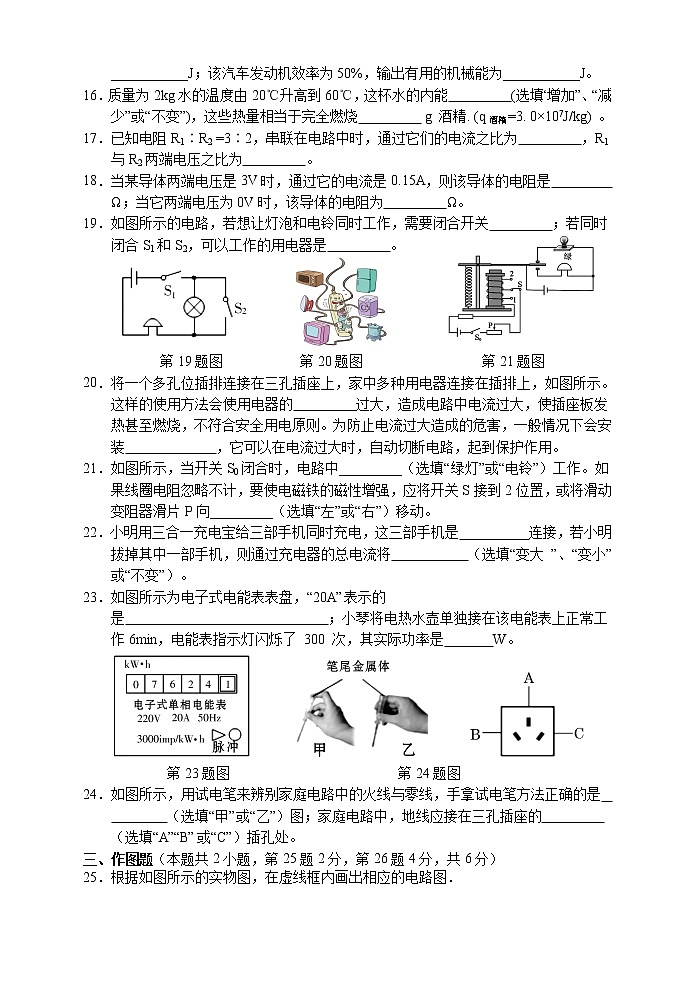

16．质量为2kg水的温度由20℃升高到60℃，这杯水的内能　     　(选填“增加”、“减少”或“不变”)，这些热量相当于完全燃烧　     　 g 酒精. (q酒精=3. 0×107J/kg) 。

17．已知电阻R1∶R2 =3∶2，串联在电路中时，通过它们的电流之比为　     　，R1与R2两端电压之比为　     　。

18．当某导体两端电压是3V时，通过它的电流是0.15A，则该导体的电阻是　     　Ω；当它两端电压为0V时，该导体的电阻为　     　Ω。

19．如图所示的电路，若想让灯泡和电铃同时工作，需要闭合开关　     　；若同时闭合S1和S2，可以工作的用电器是　     　。

           第19题图           第20题图                 第21题图

20．将一个多孔位插排连接在三孔插座上，家中多种用电器连接在插排上，如图所示。这样的使用方法会使用电器的　     　过大，造成电路中电流过大，使插座板发热甚至燃烧，不符合安全用电原则。为防止电流过大造成的危害，一般情况下会安装　         　，它可以在电流过大时，自动切断电路，起到保护作用。

21．如图所示，当开关S0闭合时，电路中_________（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到2位置，或将滑动变阻器滑片P向_________（选填“左”或“右”）移动。

22．小明用三合一充电宝给三部手机同时充电，这三部手机是          连接，若小明拔掉其中一部手机，则通过充电器的总电流将           （选填“变大 ”、“变小”或“不变”）。

23．如图所示为电子式电能表表盘，“20A”表示的是                             ；小琴将电热水壶单独接在该电能表上正常工作6min，电能表指示灯闪烁了 300 次，其实际功率是       W。

   第23题图                        第24题图

24．如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的是   　                            （选填“甲”或“乙”）图；家庭电路中，地线应接在三孔插座的　     　（选填“A”“B”或“C”）插孔处。

三、作图题（本题共2小题，第25题2分，第26题4分，共6分）

25．根据如图所示的实物图，在虚线框内画出相应的电路图．

26．请把如图电路元件接入照明电路中，且符合安全用电原则。（要求保险盒与三孔插座相连）

四、实验探究题（本题共4小题，第27题7分、第28题4分、第29题9分、第30题5分，共25分）

27．某物理兴趣小组在课余时间进行了下列实验：

（1）如图甲所示，用绒布摩擦过的试管靠近一堆小纸片，发现小纸片被吸引，当小纸片接触上试管后，有的小纸片又快速向外跳开，这是因为小纸片接触到试管后，带上了与试管______种的电荷而被           的缘故。

（2）如图乙所示实验装置中，温度计的示数为           ℃。将一支装有适量乙醚液体的试管（管口塞有软木塞）插入热水中，很快就观察到乙醚沸腾起来，紧接着，软木塞冲出试管口。在这一过程中，通过           方式使乙醚的内能转化为软木塞的           能。

（3）他们想初步探究“影响导体电阻大小的因素”，而实验桌上只有图丙中所示的器材，利用这些器材可以探究导体的电阻与导体的           、           的关系。

28．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．

（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）。

（2）当小明用导线连接ad时，两灯泡不发光；连接ac时，小灯泡L1不发光，小灯泡L2很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡L2又熄灭的原因可能是                                            。

（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）。

29．乐乐在做“探究电流与电阻的关系”实验时，准备了以下器材：两节新的干电池、电流表、电压表、滑动变阻器标有“40Ω 0.5A”、定值电阻（5Ω，10Ω，15Ω，20Ω）、开关、导线若干；

（1）按图甲所示电路图连接实物时，开关必须处于___________状态；在如图乙所示的实物图中，滑动变阻器的滑片要移到___________（选填“最右端”或“最左端”）。

（2）图乙是乐乐连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数_________（选填“变大”、“变小”或“不变”）。君君在一旁观察后指出乐乐没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”，并用笔补画一根线代替导线将电路连接正确。

（3）接下来他们分别接入其它定值电阻对电流与电阻关系进行探究，在调节滑动变阻器时，眼睛应注视_____________ （选填“电流表”或“电压表”）。最终乐乐作出了如图丙所示的图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压U=_________V。由图丙可知，导体两端的电压一定时，流经导体的电流与导体的电阻成反比。

（4）在第（3）问的基础上，当分别接入5Ω和20Ω的定值电阻进行正确实验时，两次电路中的电流之比为_________。

（5）在不改变电路连接的情况下，为完成整个实验，并保证电路及元件安全，电压表示数设置的范围为_________V至_________V。

30．如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、乙两装置使用的是同一电源。

（1）实验是通过比较形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了____________（选填“控制变量法”或“转换法”）的研究方法。

（2）甲装置可探究电流产生的热量与____________的关系，乙装置可探究电流产生的热量与____________的关系，通电一段时间后，甲装置中__________（选填“左”或“右”）侧容器中形管中液面高度差较大。

（3）如果乙装置中R3发生了断路，保证通电时间相同，与之前相比较，则左侧形管中液面的高度差将____________（选填“变大”、“变小”或“不变”）。

五、计算题（本题共3小题，第31题8分，第32题5分，第33题8分，共21分）

31．小红在实验室利用电加热器加热，完成了冰的熔化实验，并描绘出冰的温度随加热时间变化的关系图线（如图所示）。实验时，冰的质量为0.5 kg，相同时间内水和冰吸收的热量相同，水的比热容为4.2×103 J/(kg•℃)。

求：（1）根据图线求CD段水吸收的热量？

（2）AB段冰吸收的热量？

（3）冰的比热容？

（4）冰在熔化过程中吸收的热量？

32．如图所示的电路中，已知电阻R1的阻值为20Ω，假定电源电压保持不变。只闭合开关S时电流表的示数为0.15A；开关S和S1均闭合时电流表的示数为0.21A。

（1）求电源电压U的大小?

（2）求电阻R2的阻值?

33．如图所示是家中常用的空气开关，其铭牌上标有“C10”字样，表示允许通过的最大电流为10A。将它安装在家庭电路中，其后还连接有一台“220V 1100W”的电熨斗和若干个“220V 88W”的灯泡。

（1）电熨斗和灯泡是什么连接方式？为什么？

（2）求电熨斗正常工作时的电阻？

（3）通过计算说明：在保证空气开关不跳闸的情况下，一台电熨斗最多能和多少个这样的灯泡同时工作？

永定区2022年下学期九年级期末教学质量监测试卷

物理参考答案

一、选择题（每题只有一个选项正确，本大题12小题，每小题2分，共24分）

二、填空题（本题共12小题，每空1分，共24分）

13．扩散；比热容   14．小于；间隙    15．1.4×108J； 7×107J    16．增加；11.2

17．1 ：1 ; 3 : 2     18．20  ；20       19．S1 ；电铃     20．总功率；空气开关

21电铃  ： 左      22．并联；变小   23．电能表允许通过的最大电流是20A；1000W     24．甲 ；A

三、作图题（本题共2小题，第25题2分，第26题4分，共6分）

25．                 26．

四、实验探究题（本题共4小题，第27题7分、第28题4分、第29题9分、第30题5分，共25分）

27．（1）同 ； 排斥     （2）62 ；  做功 ；  机械

   （3）横截面积 ；  长度

28．（1）   （2） L1断路 ；电路中电流太大，灯丝被烧断  （3）可行

29．（1）断开 ； 最左端  （2） 不变  ；

   （3） 电压表 ； 1

   （4）4∶1

   （5） 1 ； 2.5

30．（1）转换法     （2）电阻 ； 电流 ； 右    （3） 变小

五、计算题（本题共3小题，第31题8分，第32题5分，第33题8分，共21分）

31．（1）解：CD段水吸收的热量

      Q吸=c水m(t水-t0水)=4.2×103 J/(kg·℃)×0.5 kg×(20 ℃-0 ℃)=4.2×104 J   （2分）

  答：CD段水吸收的热量为4.2×104J；

（2）解：AB段冰吸热时间为CD段水吸热时间的一半，故其吸收的热量为CD段水吸收热量的一半，即Q吸冰=Q吸水=×4.2×104 J=2.1×104 J      （2分）

 答：AB段冰吸收的热量为2.1×104J；

（3）解：AB段冰升高的温度Δt冰=0 ℃-(-20 ℃)=20 ℃

 冰的比热容       （2分）

 答：冰的比热容为2.1×103J/(kg⋅℃)；

（4）解：冰熔化过程持续了40min，是水吸收热量的4倍，所以冰在熔化过程中吸收的热量Q=4Q吸水=4×4.2×104 J=1.68×105 J                  （2分）

 答：冰在熔化过程吸收的热量为1.68×105J。

32．（1）解：设只闭合开关S时电流表的示数为I1，等效电路图如图甲所示

 则          （2分）

 答：求电源电压为3V；

（2）解：开关S和S1均闭合时，两个电阻并联，通过电阻R1的电流仍为I1，等效电路图如图乙所示

 则通过电阻R2的电流

        （1分）

 所以           （2分）

 答：电阻R2的阻值是50Ω。

33．（1）并联    （1分）；  家用电器可独立工作、互不影响，电熨斗和灯泡并联接入电路，并联电路各支路两端电压相等，这样才能保证两者正常工作。  （2分）

（2）根据，电熨斗正常工作时的电阻

          （2分）

（3）根据P=UI，电熨斗正常工作时的电流

 灯泡正常工作时的电流

 并联电路干路电流等于各支路电流之和，所以通过灯泡的电流之和为

I2=I-I1=10A-5A=5A

 灯泡的个数                   （3分）

 干路允许通过的最大电流为10A，所以灯泡的个数最多为个。
