天津市梧桐中学2022-2023学年九年级上学期期末物理试题(含答案)

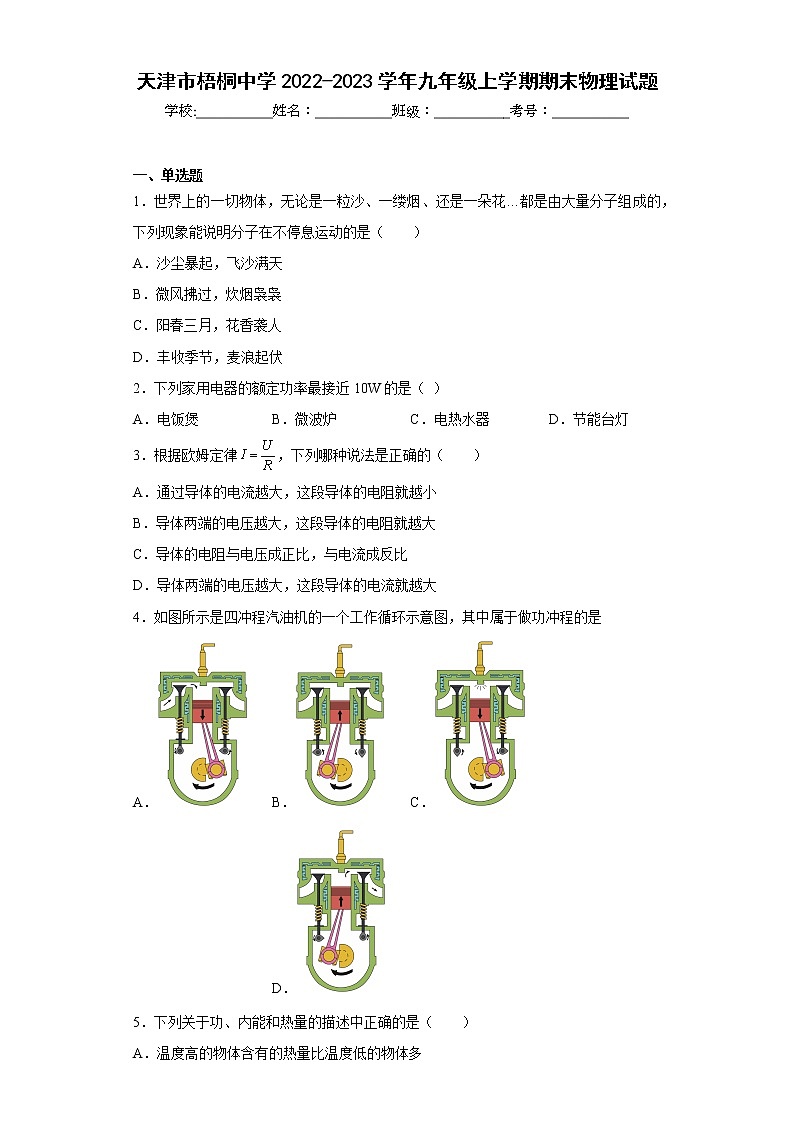

天津市梧桐中学2022-2023学年九年级上学期期末物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．世界上的一切物体，无论是一粒沙、一缕烟、还是一朵花…都是由大量分子组成的，下列现象能说明分子在不停息运动的是（　　）

A．沙尘暴起，飞沙满天

B．微风拂过，炊烟袅袅

C．阳春三月，花香袭人

D．丰收季节，麦浪起伏

2．下列家用电器的额定功率最接近10W的是（ ）

A．电饭煲 B．微波炉 C．电热水器 D．节能台灯

3．根据欧姆定律，下列哪种说法是正确的（　　）

A．通过导体的电流越大，这段导体的电阻就越小

B．导体两端的电压越大，这段导体的电阻就越大

C．导体的电阻与电压成正比，与电流成反比

D．导体两端的电压越大，这段导体的电流就越大

4．如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是

A． B． C． D．

5．下列关于功、内能和热量的描述中正确的是（　　）

A．温度高的物体含有的热量比温度低的物体多

B．物体的温度不变，内能一定不变

C．做功和热传递都能改变物体的内能

D．热量总是从内能大的物体向内能小的物体传递

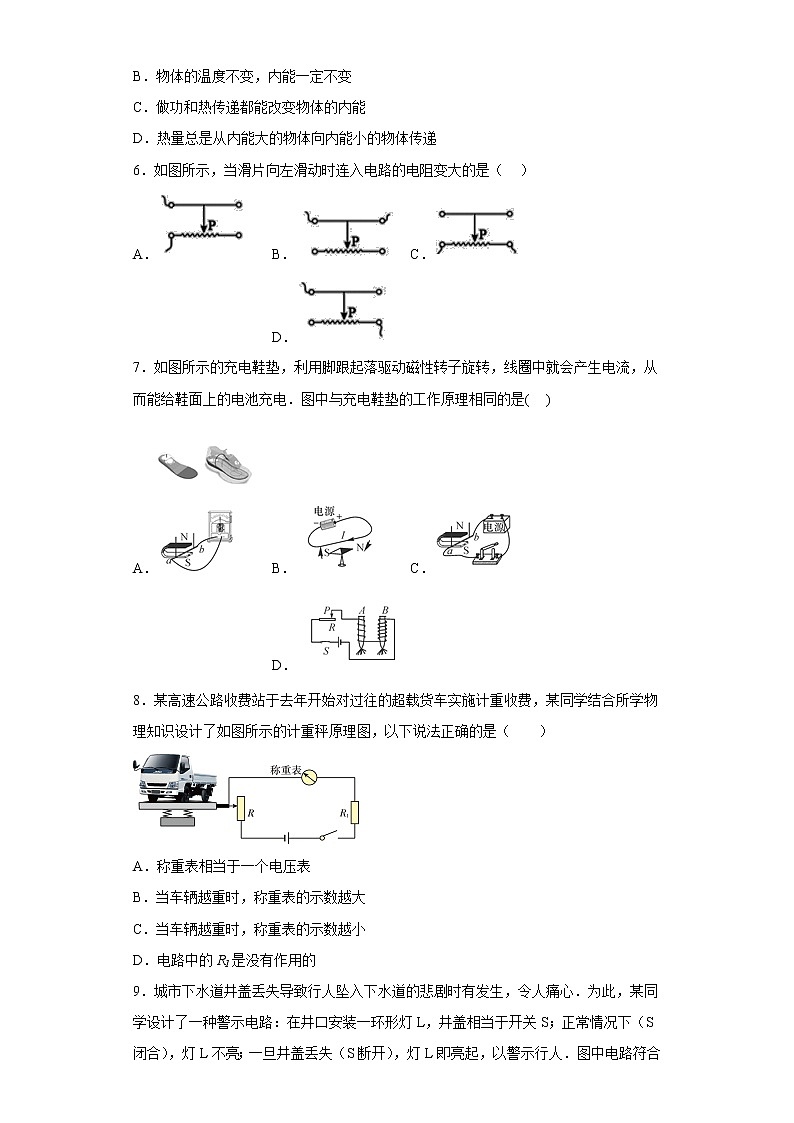

6．如图所示，当滑片向左滑动时连入电路的电阻变大的是（    ）

A． B． C． D．

7．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电．图中与充电鞋垫的工作原理相同的是(    )

A． B． C． D．

8．某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）

A．称重表相当于一个电压表

B．当车辆越重时，称重表的示数越大

C．当车辆越重时，称重表的示数越小

D．电路中的R1是没有作用的

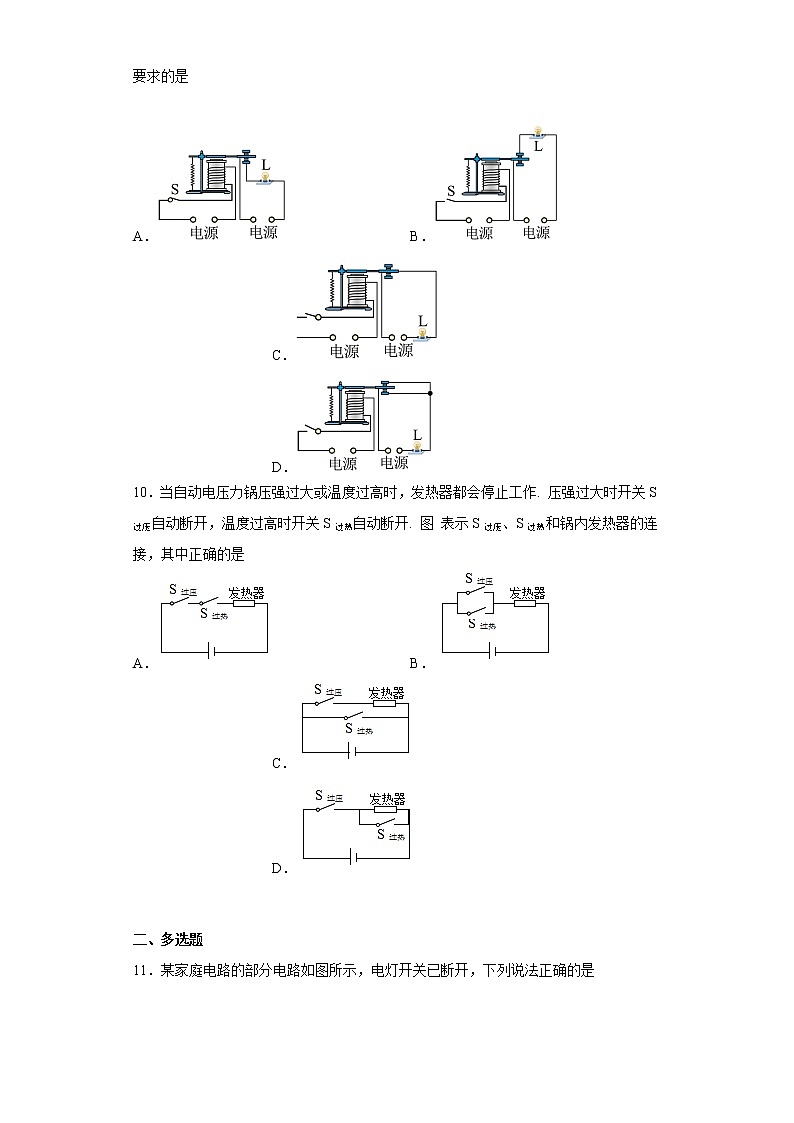

9．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是

A． B． C． D．

10．当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关S过压自动断开，温度过高时开关S过热自动断开. 图 表示S过压、S过热和锅内发热器的连接，其中正确的是

A． B． C． D．

二、多选题

11．某家庭电路的部分电路如图所示，电灯开关已断开，下列说法正确的是

A．灯泡和两孔插座是并联的

B．试电笔接触M点，氖管发光

C．只要是单手接触火线就不会发生触电事故

D．开关和三孔插座的连接均不正确

12．在下图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（  ）

A．螺线管左端为S极，右端为N极

B．当R1的滑片向左端滑动时，电压表示数减小

C．当R1的滑片向右端滑动时，电流表示数增大

D．在螺线管中插入铁芯，电压表示数减小

13．如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I－U关系图象如图乙所示．则下列判断正确的是

A．图线A是电阻R1的I－U关系图象

B．电源电压为18V

C．R1的阻值是20Ω

D．滑动变阻器R2的最大阻值为30Ω

三、填空题

14．在生活中我们要勤洗手，用洗手液洗手时会闻到一股香味，这是_______现象；新型冠状病毒对热敏感，在56℃的环境中30分钟就可以被灭活，所以我们对于日常生活中使用毛巾、餐具等要进行高温消毒，这是利用_______的方式改变了物体的内能。

15．如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连， 以防止触电事故的发生。

16．如图所示是用来测量电能的仪表，这只电表此时的读数___________，当电路中只有一个电饭煲接入电路，正常工作，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是___________W。

17．如图所示，电路中有两盏灯，开关S闭合时两灯均能发光，且两电表的示数均不为零，则甲为 ___________，乙为 ___________。（均选填“电流表”或“电压表”）

18．如图，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，当开关 S 闭合时，螺线管的右端是 ______极，小车将向 ______运动。

19．甲灯、乙灯分别标有“8V 2W”和“8V 4W”字样，_____（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为_____W．

四、计算题

20．小丽家新买了一台电热水器，如表是该热水器的一些技术参数。现将水箱中装满水，通电后正常工作，水温从上升到，已知，求：

（1）此过程中水所吸收的热量；

（2）热水器的效率。

21．如图所示是调温型电熨斗的简化电路图，它的工作电压为220V．R1和R2均为电熨斗底板中的加热元件，R2的阻值为61.6Ω，只闭合S1时为低温档，电功率为440W．同时闭合S1和S2时为高温档，试求：

(1)低温档工作时，电路中的电流是多少？

(2)电阻R1的阻值是多少？

(3)高温档的电功率是多少？

22．如图甲所示，电源电压恒定，灯泡L上标有“12V 9.6W“的字样，滑动变阻器R2铭牌上标有“20Ω 1.5A“．定值电阻R1和灯泡L的电流随电压变化图象如图乙所示．当只闭合开关S、S2，滑片P位于b端时，灯泡L的实际功率为1W．求：

（1）灯泡L正常发光时的电阻；

（2）电源电压；

（3）改变三个开关的状态和调节滑动变阻器滑片的位置，电路消耗旳最大功率．

五、实验题

23．在做“探究电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个相同且透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化．

（1）实验中通过观察两个U形管中____的变化来比较电流通过电阻丝产生的热量的多少．

（2）如图甲中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的____越大，产生的热量越多．

（3）小刚采用了如图乙所示的实验装置，这时连通A玻璃管的容器中电热丝的电流是连通B玻璃管容器中电热丝电流的____倍，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的____越大，产生的热量越多．

（4）若通电一段时间后，发现其中一个U形管中液面的高度几乎不变，出现该现象的原因可能是___.

（5）该实验用到的研究物理问题的方法有_____________．

24．九年级的同学们做“探究影响电磁铁磁性强弱的因素”的实验，他们用相同的铁钉和漆包线制成了甲、乙两电磁铁，并设计了如图1所示的电路。请你回答下列问题。

（1）图1所示的电路主要研究的是电磁铁磁性强弱与______的关系；

（2）将甲、乙两电磁铁串联起来的目的是：______；

（3）由图1中的实验现象可知，电磁铁______（选填“甲”或“乙”）的磁性强；

（4）将图1中甲电磁铁放大为图2，钉尖是磁铁的______极；若让钉尖再多吸一些大头针，滑动变阻器的滑片P应向______（选填“左”或“右”）端移动。

（5）实验过程中小明发现电磁铁吸引的大头针下端是分散开的，原因是______。

六、综合题

25．现有一个电压约为的电源（电压保持不变），一个量程为的电压表，三个阻值已知的电阻、、，开关和导线若干。请合理选择器材设计实验，比较精确地测出约为的未知电阻的阻值要求：

（1）画出实验电路图；

（2）写出主要的实验步骤和需要测量的物理量；

（3）写出待测电阻的数学表达式（用已知量和测量量表示）。

参考答案：

1．C

2．D

3．D

4．C

5．C

6．D

7．A

8．B

9．B

10．A

11．ABD

12．BD

13．BC

14．     扩散     热传递

15．     试电笔（或测电笔）     地线（或大地、地面、地、地球）

16．     8815.6     1000

17．     电压表     电流表

18．     北（N）     右

19．     甲     6

20．（1）；（2）

21．（1）2A （2）48.4Ω（3）1000W

22．（1）15Ω（2）12V（3）三个开关都闭合，滑片置于a端时，电路消耗功率最大；最大功率是24W

23．     液面高度     电阻     两倍     电流     空气盒气密性不好     控制变量法和转换法

24．     线圈匝数     使通过甲乙电磁铁的电流相等     甲     N     左     见解析

25．（1）；（2）见解析；（3）
