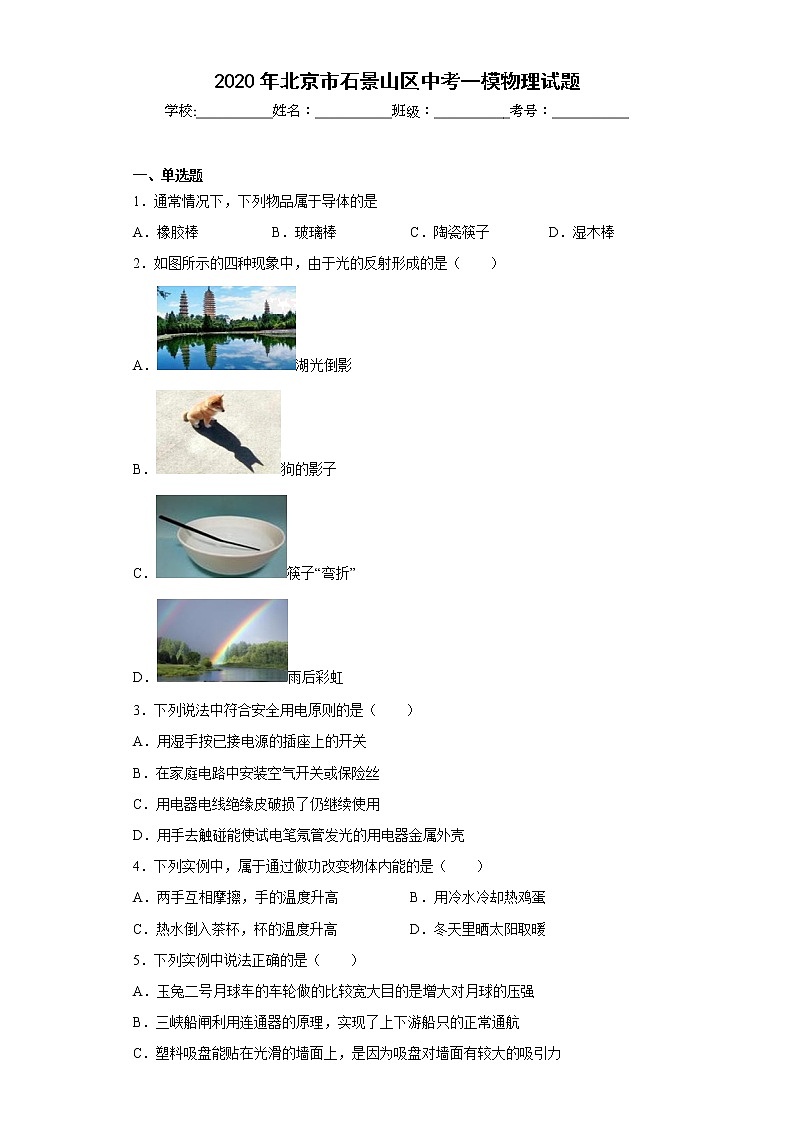

2020年北京市石景山区中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．通常情况下，下列物品属于导体的是
A．橡胶棒 B．玻璃棒 C．陶瓷筷子 D．湿木棒
2．如图所示的四种现象中，由于光的反射形成的是（　　）
A．湖光倒影
B．狗的影子
C．筷子“弯折”
D．雨后彩虹
3．下列说法中符合安全用电原则的是（　　）
A．用湿手按已接电源的插座上的开关
B．在家庭电路中安装空气开关或保险丝
C．用电器电线绝缘皮破损了仍继续使用
D．用手去触碰能使试电笔氖管发光的用电器金属外壳
4．下列实例中，属于通过做功改变物体内能的是（　　）
A．两手互相摩擦，手的温度升高 B．用冷水冷却热鸡蛋
C．热水倒入茶杯，杯的温度升高 D．冬天里晒太阳取暖
5．下列实例中说法正确的是（　　）
A．玉兔二号月球车的车轮做的比较宽大目的是增大对月球的压强
B．三峡船闸利用连通器的原理，实现了上下游船只的正常通航
C．塑料吸盘能贴在光滑的墙面上，是因为吸盘对墙面有较大的吸引力
D．飞机前进时机翼上方空气流动速度较小，对机翼上表面的压强较大

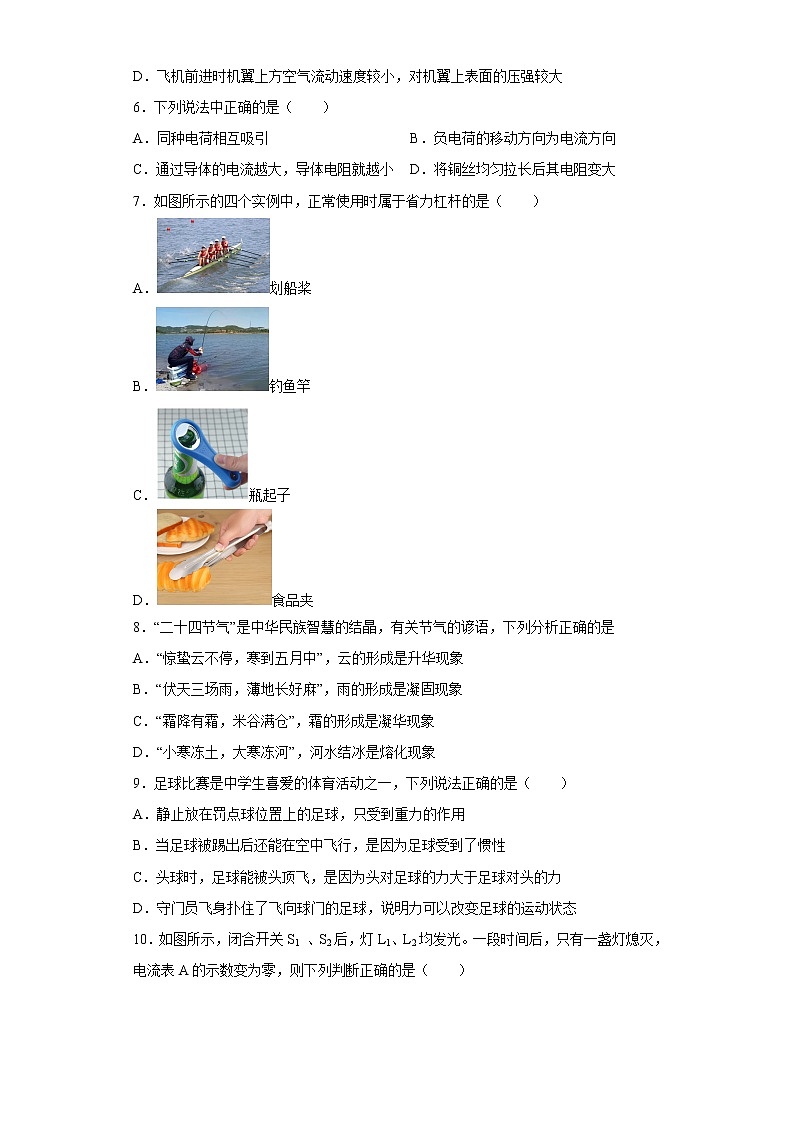

6．下列说法中正确的是（　　）
A．同种电荷相互吸引 B．负电荷的移动方向为电流方向
C．通过导体的电流越大，导体电阻就越小 D．将铜丝均匀拉长后其电阻变大
7．如图所示的四个实例中，正常使用时属于省力杠杆的是（　　）
A．划船桨
B．钓鱼竿
C．瓶起子
D．食品夹
8．“二十四节气”是中华民族智慧的结晶，有关节气的谚语，下列分析正确的是
A．“惊蛰云不停，寒到五月中”，云的形成是升华现象
B．“伏天三场雨，薄地长好麻”，雨的形成是凝固现象
C．“霜降有霜，米谷满仓”，霜的形成是凝华现象
D．“小寒冻土，大寒冻河”，河水结冰是熔化现象
9．足球比赛是中学生喜爱的体育活动之一，下列说法正确的是（　　）
A．静止放在罚点球位置上的足球，只受到重力的作用
B．当足球被踢出后还能在空中飞行，是因为足球受到了惯性
C．头球时，足球能被头顶飞，是因为头对足球的力大于足球对头的力
D．守门员飞身扑住了飞向球门的足球，说明力可以改变足球的运动状态
10．如图所示，闭合开关S1 、S2后，灯L1、L2均发光。一段时间后，只有一盏灯熄灭，电流表A的示数变为零，则下列判断正确的是（　　）

A．电路的故障可能是灯L1短路 B．电路的故障可能是灯L2断路
C．两灯发光时，L1、L2为并联 D．两灯发光时，L1、L2为串联
11．下列数据中，最符合实际的是（　　）
A．中学生的正常体温约为37.5℃ B．成人的正常步行速度约为1.1 m/s
C．学校教室里的课桌高度约为1m D．中学生的正常体重约为100N
12．汽车超载是发生交通事故的重要原因之一，为了交通安全，很多路段上设置了汽车超载监测站。图是某监测站称重秤的模拟装置图，下列说法正确的是（　　）

A．称重表既可用电压表，也可用电流表
B．当车辆越轻时，通过定值电阻R0的电流越小
C．当车辆越重时，电路消耗的电功率越大
D．当车辆越重时，称重表的示数越大
13．三个相同的容器，分别装有甲乙丙三种等质量的液体，液面位置如图所示， 液体对容器底的压强分别为p甲、p乙、p丙，其中正确的是（　　）

A．p甲＞p丙＞p乙 B．p甲＝p乙＝p丙
C．p甲＜p丙＜p乙 D．无法判断
14．物理活动课中，同学们用如图所示的装置做电磁实验，将导体ab用两根绝缘细线悬挂放在蹄形磁铁中央，导体ab两端连接着导线。若要求在虚线框中只接入某个实验器材既可进行相应的实验，则下列说法中正确的是（　　）

A．若接入电流表可研究电动机的工作原理
B．若接入灵敏电流计可研究电流的磁效应
C．若接入电池可研究电磁感应现象，与发电机原理相同
D．若接入学生电源可研究通电导体在磁场中受力，与电动机原理相同
15．用图所示的装置提升重为700N的物体A，动滑轮受到的重力为100N。在卷扬机对绳子的拉力F作用下，物体A在5s内匀速竖直上升了0.8m。在此过程中，不计绳重和轮与轴间的摩擦。下列结果正确的是（　　）

A．物体A上升的速度1.6m/s B．拉力F的功率为64W
C．5秒内拉力F做的功为560J D．此装置提升物体A的机械效率为87.5%

二、多选题
16．下列说法正确的是（　　）
A．太阳能是可再生能源
B．风能是不可再生能源
C．核电站是利用核裂变释放的核能发电的
D．太阳能电池板可以将接收到的太阳能全部转化为电能
17．下列说法中错误的是（　　）
A．近视眼应配戴合适的凹透镜来矫正
B．人靠近平面镜时，人在平面镜中的像会变大
C．光发生漫反射时，反射角可能不等于入射角
D．猴子捞“月亮”时，水中的“月亮”到水面的距离等于水的深度
18．电热水器和电饭锅的额定功率分别为1500W、 600W， 当它们接在家庭电路中工作时，下列说法中正确的是（　　）
A．电热水器两端的电压比电饭锅两端的电压大
B．通过电热水器的电流比通过电饭锅的电流大
C．电饭锅消耗的电能比电热水器消耗的电能少
D．电热水器消耗电能比电饭锅消耗电能快
19．下表为“探究某物质的熔化规律”时记录的实验数据，下列判断正确的是（　　）
加热时间/min
0
1
2
3
4
5
6
7
8
物质的温度/℃
44
46
48
48
48
48
48
50
53

A．该物质的熔点是48℃，属于非晶体
B．加热到4分钟时，该物质处于固液共存态
C．该物质在熔化过程中，其内能逐渐增大
D．该物质在熔化过程中温度不变，是因为吸收的热量少
20．2022年北京冬奥会期间，石景山区将进行高台滑雪的比赛。当滑雪运动员从高处滑下的过程中，下列判断中正确的是（　　）
A．运动员在空中下落过程中重力对他做了功
B．运动员下滑过程中重力势能减小，动能增大
C．运动员下滑过程中速度增大，惯性也随之增大
D．运动员深蹲在滑雪板上下滑时能减小地面对滑雪板的摩擦力
21．在通电螺线管的四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出（ ）

A．通电螺线管的A端是S极
B．通电螺线管中的电流方向
C．通电螺线管周围存在磁感线
D．通电螺旋管的磁场分布跟条形磁铁的磁场分布相似

三、填空题
22．如图所示，物体的长度为______cm。

23．如图中，温度计的示数为____℃。

24．【2016·北京卷】如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB，线段________表示力F的力臂。（选填“OA”、“AB”或“OB”）

25．请阅读《北斗导航系统》并回答题。
北斗导航系统
2020年3月9日19时55分，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射北斗系统第54颗导航卫星。此次发射的北斗导航卫星是北斗三号卫星导航系统当中第二颗地球同步轨道卫星。按照计划，今年5月，我国将再发射一颗北斗三号地球同步轨道卫星，届时由30颗北斗三号卫星组成的导航星座将全部部署完成。覆盖“一带一路”沿线国家，实现全球服务能力。
北斗卫星导航系统建设先后经历了北斗一号系统、北斗二号系统、北斗三号系统三个阶段，目前北斗一号4颗试验卫星已全部退役，从北斗二号首颗星起算，我国已发射54颗北斗导航卫星，距离北斗三号系统建成，仅一步之遥。北斗卫星导航系统由空间段、地面段和用户段三部分组成，可在全球范围内全天候、全天时为各类用户提供高精度、高可靠定位、导航、授时服务，并具短报文通信能力。
北斗三号系统搭载了国内最先进的新一代铷原子钟，星间链路最新的技术，新一代铷原子钟天稳定度达到10-14量级，“这相当于300万年只有1秒误差”。星间链路是指用于卫星之间通信的链路。通过星间链路可以实现卫星之间的信息传输和交换。通过星间链路将多颗卫星互联在一起，形成一个以卫星作为交换节点的空间通信网络。通过光通信可实现大容量数据传输。北斗三号系统中的地球同步轨道卫星，运行在地球赤道上空约36000km的圆形轨道上，运行方向与地球自转方向相同，运行一周的时间与地球自转一周的时间相等，能对所覆盖区域实现24小时不间断的移动通信。北斗卫星导航系统是中国着眼于国家安全和社会经济发展需要，自主建设、独立运行的卫星导航系统，广泛应用于交通运输，例如2019年12月30号北京至张家口的高速铁路开通运营，成为世界首次应用北斗导航系统，实现有人值守、自动驾驶的高铁。北斗卫星导航系统还应用于海洋渔业、水文监测、气象预报、测绘地理信息、森林防火、通信时统、电力调度、救灾减灾、应急搜救等领域。北斗导航系统秉持和践行“中国的北斗，世界的北斗，一流的北斗”的发展理念，服务全球、造福人类。
.根据上述材料，回答下列问题：
(1)运载火箭点火起飞升空的过程中，火箭中搭载的卫星的机械能______（选填“增大”“减小”“不变”）；
(2)下列关于北斗卫星导航系统的说法中错误的是( )；
A．北斗卫星导航系统传送信息的速度与光速相同
B．北斗卫星导航系统采用超声波为汽车行驶导航
C．北斗卫星导航系统由空间段、地面段和用户段三部分组成
D．能在全球范围内全天候、全天时为用户提供高精度、高可靠定位导航、授时服务
(3)北斗地球同步轨道卫星正常运行时，相对地面是____的（选填“运动”、“静止”）；
(4)当甲乙两人通过北斗地球同步卫星通电话时，甲发出“呼叫”后，至少经过___ s才能听到乙的“回应”。

四、实验题
26．如图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：

(1)闭合开关前， 滑片P应置于滑动变阻器的最 ______ 端（选填“右”或“左”）；
(2)用完好的器材按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑动变阻器的滑片时指针偏转角仍然较小，产生该现象的原因可能是∶ ____ ；
(3)电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为U = ___ V ，通过的电流I = ___ A，该电阻的阻值为R = ___ Ω。
27．小石在“探究影响浮力大小的因素”实验中，用到了弹簧测力计，物块，两个相同的烧杯，分别装有水和盐水。其实验步骤如图所示，请按要求回答问题∶

(1) 由图甲、丙可知物块的重力G =___N；物块浸没在水中所受的浮力F =___N；
(2)由图甲、乙、丙图可探究的问题是：_______________________；
(3)由图甲、丁、戊图的实验数据可以得出的实验结论是：___________________；
(4)在上述实验的基础上，添加合适的物体就可探究浮力大小与物体质量是否有关。你添加的合适物体是____________。
28．在探究凸透镜成像规律的实验中，小明将LED灯、焦距为10cm的凸透镜和光屏依次放在光具座上，如图所示。请按要求回答下列问题：

(1)LED灯、凸透镜和光屏三者中心应在________。保持LED灯、凸透镜位置不变，移动光屏，能在光屏上看到倒立、____（选填“放大”“缩小”或“等大”）的实像。常用的___是利用这一原理工作的（选填“照相机”“放大镜”或“投影仪”）；
(2)若将焦距10cm的凸透镜换成焦距更小的凸透镜，光屏上原来清晰的像变模糊了。不改变凸透镜和光屏的位置，能在光屏上再次得到清晰的像，具体操作是______；
(3)小明选择LED灯替代常用的蜡烛来做实验，其优点是：__________。
29．小军想用实验室的天平和量筒测鸡蛋的密度，但发现实验室的量筒口径太小，无法直接测量鸡蛋的体积，于是他进行了如下的实验操作，请完成下列问题：

(1)请你按照小军的实验思路，将实验步骤补充完整；
①天平放在水平桌面上，分度盘如图甲所示，应该将平衡螺母向_______调节，使天平水平平衡；
②用天平测出烧杯的质量为65.2g；
③如图乙在烧杯中装适量的水，把鸡蛋放入水中，鸡蛋下沉至杯底；
④如图丙所示，小军应进行的操作是_________________；
⑤取出鸡蛋，用调好的天平测烧杯和盐水的总质量M，如图丁所示，M =___ g；
⑥将烧杯中的盐水全部倒入量筒中，如图戊所示，量筒的读数V =_____mL；
⑦利用密度公式计算出盐水的密度即为鸡蛋的密度，则ρ =_____kg/m3；
(2)若合理调整上述实验步骤顺序后测量结果更准确，合理的步骤顺序是__（填序号）。
30．小丽研究电流通过导体产生热量的多少与哪些因素有关时，用了秒表和如图所示的实验装置。其中甲乙两个相同的烧瓶内装满煤油，瓶塞上各插一根玻璃管，瓶内各装一个阻值不同的电阻丝R1、R2实验时她进行了下列实验操作步骤：

①将电阻丝R1、R2串联在电路中，标出烧瓶中两根玻璃管内液面的位置，闭合开关后，记下电流表的读数I1，经过时间t0后，标出两根玻璃管内液面的位置；
②断开开关，等两根玻璃管中的液面降回到原来的位置，减小滑动变阻器的阻值后，再闭合开关，记下电流表的读数I2，再经过时间t0后，标出两根玻璃管内液面的新位置；
请按完成下列问题：
(1)根据步骤①可以探究电流通过导体产生热量的多少与__________是否有关；
(2)通过比较步骤①②中_______________可得出电流产生热量的多少与电流大小有关；
(3)该实验中反映电流通过导体产生热量的多少，所采用的物理方法有：____。
A．等效替代法和放大法    B．放大法和转换法    C．控制变量法和等效替代法
31．如图所示，是比较不同物质的吸热情况的实验装置，烧杯中装有质量相同，初温相同的甲乙两种液体。小英将相同的电加热器分别浸没在甲乙两种液体中，同时开始加热，每隔一段时间记录甲乙两种液体的温度值。请按要求完成下列问题：

(1)小英组装实验器材时，应将温度计固定在适当的位置，不要碰到加热器和 _______ ；
(2)甲乙两种液体吸收热量的多少可通过 ____ 比较（选填“液体升高的温度”或“加热时间”）；
(3)请为小英设计一个实验记录表格；
( )
(4)如图是根据实验数据绘制的图像，分析可知甲比乙的比热容 ___ （填“大”“小”）；若从甲乙液体中选取作为暖手袋的供热物质，则应选 _____ （填“甲”、“乙”）。
32．小亮利用如图所示的电路，探究“串联电路中各点的电流关系”，连好电路闭合开关，他发现：电流表A1的读数比A2的读数大一些。于是他得出结论：串联电路中电流从电源正极流出经过用电器后会逐渐减小。请你利用图中的实验器材，设计实验证明小亮的结论是错误的。请写出实验步骤和实验现象。


五、计算题
33．如图所示的电路中，电源电压保持不变，R为定值电阻，灯L标有“6V、3W”字样，当开关S 闭合时，灯L正常发光，电流表的示数为0.8A，不计温度对灯L电阻的影响。求：

(1)通过灯L的电流；
(2)电阻R的功率；
(3)开关S闭合后，10s内电路中电流做的功。
34．如图所示，轻质杠杆AB可绕O点转动，当乙物体浸没在水中时，杠杆恰好水平平衡，A、B两端的细线均不可伸长且处于张紧状态。已知重为80N的乙物体的体积为1×10-3m3；质量为20kg的甲物体，其底面积为4×10-2m2，OB∶OA=2∶1，圆柱形水容器的底面积为4×10-3m2，取。求：

(1)乙物体受到的浮力；
(2)杠杆B端受到细线的拉力；
(3)甲物体对地面的压强；
(4)乙物体浸没在水中后，水对容器底增加的压强。

参考答案：
1．D
【详解】容易导电的物体叫导体，不容易导电的物体叫绝缘体．
A．橡胶棒不易导电，是绝缘体，故A错误；
B．玻璃棒不易导电，是绝缘体，故B错误；
C．陶瓷筷子不易导电，是绝缘体，故C错误；
D．湿木棒容易导电，是导体，故D正确．
2．A
【详解】A．湖中的倒影是光的反射形成的，故A符合题意；
B．狗的影子是光的直线传播形成的，故B不符合题意；
C．筷子放在水中，看起来像弯折了，是光的折射造成的，故C不符合题意；
D．雨后彩虹是光的色散现象，故D不符合题意。
故选A。
3．B
【详解】A．不纯净的水容易导电，用湿手按已接电源的插座上的开关，容易发生触电事故，故A不符合题意；
B．当电路中电流过大或电功率过大时，空气开关或保险丝会自动断开，故B符合题意；
C．电线的绝缘皮破损应及时更换，否则容易发生触电事故，故C不符合题意；
D．试电笔氖管发光，说明用电器外壳带电，用手触碰外壳会触电，故D不符合题意。
故选B。

4．A
【详解】两手互相摩擦而发热属于做功改变内能，冷水冷却热鸡蛋、热水倒入茶杯、冬天里晒太阳取暖都是通过热传递改变物体内能。
故选A。
5．B
【详解】A．车轮做的比较宽大，是增大了受力面积，根据公式知，压强减小，故A错误；
B．船闸的上游阀门打开时，上游和闸室构成连通下游阀门打开时，下游和闸室构成连通所以船闸是根据连通器原理工作的。故B正确；
C．使用塑料吸盘时，先挤出里边的空气，使其内部气体压强减小，在外界大气压的作用就把它压在了光滑的墙面上，故C错误；
D．因为流速大的地方压强小，机翼上方空气流动速度较快，所以机翼上表面的压强小，故D错误。
故选B。
6．D
【详解】A．同种电荷相互排斥，异种电荷相互吸引，故A错误；
B．正电荷定向移动的方向为电流方向，负电荷定向移动的反方向为电流方向，故B错误；
C．电阻是导体本身的一种属性只与导体本身的材料、长度、横截面积和温度有关。所以通过导体的电流越大，导体的电阻越小是错误的，故C错误；
D．在导体材料和横截面积一定时，导体越长，电阻越大。材料和长度一定时横截面积越小电阻越大。将一根铜丝均匀拉长后，由于长度变大、横截面积变小。所以电阻变大，故D正确。
故选D。
7．C
【详解】划船浆、钓鱼竿、食品夹是费力杠杆，瓶起子是省力杠杆。
故选C。
8．C
【详解】A．云是空气中的水蒸气变成的小水珠，由气态变为液态，属于液化现象，故A错误．
B．雨是空气中的水蒸气变成小水珠，遇到凝结核后变成大水珠，然后由于重力作用掉落到地面形成的，是由气态变为液态，属于液化现象，故B错误．
C．霜是空气中的水蒸气遇冷变成的固态小冰晶，是凝华现象，故C正确．
D．河水结冰是由液态变为固态，是凝固现象，故D错误．
9．D
【详解】A．静止放在罚点球位置上的足球，受到重力和地面的支持力，故A错误；
B．惯性不是力，当足球被踢出后还能在空中飞行，是因为足球具有惯性，故B错误；
C．头球时，足球能被头顶飞，头对足球的力与足球对头的力是一对相互作用力，作用力和反作用力大小相等，故C错误；
D．守门员飞身扑住了飞向球门的足球，足球由运动变为静止，说明力可以改变足球的运动状态，故D正确。
10．C
【详解】A．如果灯L1短路，该支路短路，整个电路短路，两灯都不亮，电流表读数很大，故A错误；
B．如果灯L2断路，电路变成串联电路，L1正常工作，电流表读数不为零，故B错误；
CD．电路为并联电路，开关S2在干路，两灯泡并联，且开关S1与L2串联，电流表测量通过L1电流。电流表A的示数变为零，说明L1支路没有电流通过，为L1断路，故C正确 ，D错误。
故选C。
11．B
【详解】A．正常情况下，人的体温在37℃左右，故A不符合题意；
B．成人的正常步行速度约为1.1m/s，故B符合题意；
C．学校教室里的课桌高度约为65cm，故C不符合题意；
D．中学生的质量为50kg，由重力公式G=mg可得出

故D不符合题意。
12．D
【详解】由图分析可知，称重表为电压表，此时电路为串联电路。当车辆越重，滑动变阻器阻值变大，电路电流越小。根据串联电路的分压原理，称重表读数变大，由公式可知，电阻越大，电路消耗电功率越小。
故选D。
13．B
【详解】根据液体压强公式

因为三种液体质量相同，容器底面积相同，所以
p甲=p乙=p丙
故选B。
14．D
【详解】AB．若接入电流表、灵敏电流计，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同，故A错误，B错误；
CD．若接入电源，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同，故C错误，D正确。
15．D
【详解】A．物体A上升的速度

故A错误；
B．与动滑轮接触绳子的股数n=2，拉力F的大小

绳子自由端移动的距离

拉力F的功率

故B错误；
C．5s内拉力F所做的功

故C错误；
D．有用功


故D正确。
故选D。
16．AC
【详解】AB．太阳能、风能都是属于可再生能源，故A正确，B错误；
C．核电站是利用可控制的核裂变释放的核能来发电的，故C正确；
D．太阳能电池板可以将接收到的太阳能转化为电能，存在热量的损失，不可能全部转化，故D错误。
故选AC。
17．BCD
【详解】A．近视眼应配戴合适的凹透镜来矫正，故A正确，A不符合题意；
B．人靠近平面镜时，人在平面镜中的像会变大，故B错误，B符合题意；
C．光发生漫反射时，反射角可能不等于入射角，故C错误，C符合题意；
D．猴子捞“月亮”时，水中的“月亮”到水面的距离等于水的深度，故D错误，D符合题意。
故选BCD。
18．BD
【详解】A．电热水器和电饭锅都是属于家庭电器，额定电压为220V，故A错误；
B．家庭电器时并联接在电路中，根据公式可知，电压一定，电功率越大的电器，通过其电流就越大，故B正确；
C．根据公式可知，消耗电能的多少与电器电功率和通电时间有关，已知电饭锅的电功率小于电热水器，但不清楚其通电时间的关系，所以不能确定，故C错误；
D．电功率是用来描述用电器消耗功率快慢的物理量，电热水器的电功率大于电饭锅的电功率，故D正确。
故选BD。
19．BC
【详解】A．由实验表格可知，2-6分钟，该物质熔化过程中温度保持不变，所以该物质是晶体，故A错误；
B．加热到4分钟时，物质并未完全熔化，所以物质处于固液共存状态，故B正确；
C．熔化过程不断吸热，内能逐渐增大，故C正确；
D．因为该物质是晶体，所以熔化过程中温度保持不变，并不是因为吸收热量少，故D错误。
故选BC。
20．AB
【详解】A．运动员在空中下落过程中，重力对他做了功，故A正确；
B．运动员下滑过程中重力势能减小，动能增大，故B正确；
C．运动员下滑过程中速度增大，惯性不变，故C错误；
D．运动员深蹲在滑雪板上下滑时，接触面的粗糙程度和压力的大小没有发生变化，摩擦力不变，故D错误。
故选AB。
21．BD
【详解】A．根据磁极间的相互作用，异名磁极相互吸引可知，通电螺线管的A端是N极，故A不符合题意；
B．已知通电螺线管的磁极，可以根据安培定则，判断出通电螺线管中的电流方向，故B符合题意；
C．通电螺线管周围存在磁场，而磁感线是为了描述磁场假象的曲线，实际是不存在的，故C不符合题意；
D．通电螺旋管的磁场分布跟条形磁铁的磁场分布类似，故D符合题意。
故选BD。

22．3.60
【详解】由图知，刻度尺的分度值是1mm，因为需要估读到分度值的下一位，所以数值估读到0.1mm故物体的长度为3.60 cm。
23．39
【详解】使用温度计测量物体温度时，要先看量程、分度值、零刻度线，图中温度计的分度值为1℃，温度计液面对应示数在刻度线30上方9格处，故温度计示数为39℃。
24．OA
【详解】力臂的定义为从支点到力作用线的垂直距离；图中线段AB与力F的作用线在一条直线上，而过O点与AB垂直的线段为OA，故力F的力臂为OA。

25．     增大     B     静止     0.48
【详解】(1)[1]运载火箭点火起飞升空的过程中，其质量不变，速度变大，故动能变大，同时其质量不变，高度增加，故重力势能增大，又机械能等于动能与重力势能之和，故火箭中搭载的卫星的机械能增大。
(2)[2]北斗卫星导航系统是利用电磁波传送信息的，而光属于电磁波，所以电磁波的速度与光速相同，故A正确，A不符合题意；北斗卫星导航系统采用电磁波为汽车行驶导航，故B错误，B符合题意；北斗卫星导航系统是由空间段、地面段和用户段三部分组成，故C正确，C不符合题意；北斗卫星导航系统能在全球范围内全天候、全天时为用户提供高精度、高可靠定位导航、授时服务，故D正确，D不符合题意；故选B。
(3)[3]因为二者是同步轨道，所以北斗地球同步轨道卫星正常运行时，相对地面是静止的。
(4)[4] 当甲乙两人通过北斗地球同步卫星通电话时，甲发出“呼叫”后，信号传的距离为

根据速度公式可得，传播的时间为

26．     右     电流表接入量程过大     2.4     0.24     10
【详解】(1)[1]闭合开关前，滑动变阻器的滑片P应置于阻值最大处的右端。
(2)[2]试触时，发现电流表的指针偏转很小，移动滑动变阻器的滑片，发现指针偏转仍然较小，故排除了电路中电阻过大的可能，则产生该现象的原因可能是电流表接入量程过大。
(3)[3][4][5]电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，电压表选用小量程，分度值为则0.1V，此时被测电阻两端的电压为2.4V，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，该电阻的阻值为

27．     3.2     2.2     浸在同种液体中的物体所受浮力大小与排开液体的体积是否有关     浸没在不同液体中的物体所受浮力大小与液体的密度有关     体积相同质量不同的物体（密度大于水）
【详解】(1)[1][2]弹簧测力计的分度值是0.2N，指针在刻度3向下一格，所以拉力为3.2N，根据二力平衡，物体拉力和重力相等，所以物体重力为3.2N；由丙图，根据受力平衡可得物体的浮力为

(2)[3]甲图中可以得到物体的重力，而乙、丙两图中变化的是物体排开液体的体积，根据控制变量法可以得到，甲、乙、丙图可探究的问题是浸在同种液体中的物体所受浮力大小与排开液体的体积是否有关。
(3)[4]甲图中可以得到物体的重力，而丁、戊两图中变化的是液体的密度，根据控制变量法可以得到，甲、丁、戊图可探究的问题是浸没在不同液体中的物体所受浮力大小与液体的密度有关。
(4)[5]若探究浮力大小与物体质量是否有关，则应保证其他量不变的情况下，改变物体的质量即可，所以添加的合适物体是体积相同质量不同的物体（密度大于水）。
28．     同一水平高度     缩小     照相机     LED灯向右移     亮度高，光源稳定，便于比较像与物大小
【详解】(1)[1]通过调节使LED灯、凸透镜和光屏三者中心应在同一水平高度，可以使像成在光屏中央。
[2]由图可知，LED灯到凸透镜的距离大于20cm，即物距大于2f，所以能在光屏上看到倒立、缩小的实像。
[3]能在光屏上看到倒立、缩小的实像，照相机是利用这一原理工作的。
(2)[4]把焦距10cm的凸透镜换成焦距更小的凸透镜，透镜会聚能力变强，像距变小。在不改变凸透镜和光屏的位置的情况下，根据成实像时物近像远像变大可知，应把LED灯向右移动适当的距离。
(3)[5] LED灯替代常用的蜡烛来做实验，其优点是：亮度高，光源稳定，便于比较像与物大小，减小了污染等。
29．     右     向水中缓慢加入适量食盐，并轻轻搅拌，直至鸡蛋处于悬浮状态     164.2     90     1.1×103     ①③④⑤⑥②⑦
【详解】(1)[1]如图所示，天平指针向左偏，应该向右调节平衡螺母。
[2]测量盐水的密度间接测量鸡蛋的密度，接下来要做的是：向水中缓慢加入适量食盐，并轻轻搅拌，直至鸡蛋处于悬浮状态。
[3] 烧杯和盐水的总质量是

[4]通过观察量筒的示数为：90mL。
[5]盐水的密度为

(2)[6]盐水没有全部导入量筒，还有部分残留到烧杯壁上，导致体积测量较小，密度测量值偏大；要考虑到残留的部分，所以先测量烧杯和盐水的总质量，把盐水倒入量筒，然后称量烧杯和剩余盐水的质量，这样量筒中盐水的质量和体积测量都准确，密度测量准确，所以正确的测量步骤为：①③④⑤⑥②⑦。
30．     电阻大小     甲（或乙、或同一）容器内玻璃管两次液面高度差     B
【详解】(1)[1]步骤①里，将电阻丝R1、R2串联，可知通过导体的电流一样，通电时间也一样，根据可知，在I与t相同的情况下，导体产生的热量Q与导体的电阻R有关。
(2)[2]比较步骤①②可知，在串联电路中减小滑动变阻器的电阻，通过电路的电流会变大，通电时间也相同，根据可知，此时导体产生的热量Q与导体的电流I有关。但是电流产生的热量不能直接观察，可煤油具有热胀冷缩的性质，当受热温度升高，体积会膨胀，就可以通过细玻璃管中液柱的高度变化来判断电流产生的热量多少。因此可以分别观察甲或乙两个细玻璃管的液面高度差来判断产生的热量与通过电流的关系。
(3)[3]通过观察细玻璃管的液面高度差来间接判断产生热量的多少，运用了放大法和转换法。
31．     烧杯     加热时间
加热时间t/min






温度t甲/℃






温度t乙/℃







     小     乙
【详解】(1)[1]温度计在使用时不能碰到容器底或容器壁，避免由于接触其他物体导致测量结果不准确。
(2)[2]加热时间越长，放出的热量越多，所以通过加热时间来比较两种液体吸收热量的多少。
(3)[3]设计实验数据表格时应写清需要记录的物理量及单位，在这个实验中我们比较物质的吸热能力，所以我们需要记录甲乙两种液体温度及加热时间，通过加热时间反映物质吸收热量的多少。
(4)[4][5]根据图像可以发现，吸收相同的热量，温度变化量越小吸热能力越强，所以甲的吸热能力比乙小；比热容大的物质，吸热慢放热也慢，所以应选择比热容较大的乙液体。
32．见解析
【详解】串联电路中，电流处处相等，当电流表A1的读数比电流表A2的读数要大一些，可能是没有注意观察电流表的量程、两个电流表的量程不一致造成的，也可能是两个电流表使用前没有校零造成的等。那么我们可以验证结论：串联电路中电流从电源正极流出经过用电器后会逐渐减小。是错误的，具体实验设计如下：
实验步骤：断开开关S，把A1、A2互换位置按图连接电路，再闭合开关S
实验现象：发现电流表A1的读数比A2的读数仍大一些。

因此电流从电源正极流出经过用电器后会逐渐减小的观点是错误的。
33．(1)；(2)；(3)
【详解】(1)因为等L标有“6V、3W”字样，所以，小灯泡正常发光时的电流为

(2)S闭合后，L正常发光，电源电压为6V时，电阻R两端的电压也为6V；电流表在干路中示数为0.8A。
通过电阻R的电流为

电阻R的电功率为

(3)在10s内，电路消耗的总电能为

答：(1)通过灯L的电流是0.5A；
(2)电阻R的功率为11.8W；
(3) 开关S闭合后，10s内电路中电流做的功为48J。
34．(1)10N；(2)70N；(3)1500Pa；(4)2500Pa
【详解】(1)乙物体受到的浮力

(2)杠杆平衡时，对物体乙进行受力分析，如下图：


(3)对杠杆进行受力分析，如下图：


根据杠杆平衡条件


对物体甲进行受力分析，如下图：



根据得

(4)乙物体浸没在水中后，对容器底部压力增加量等于排开液体的重力，即
