2022-2023学年广东省广州市九年级下册物理期末专项提升模拟题（AB卷）含解析
展开
这是一份2022-2023学年广东省广州市九年级下册物理期末专项提升模拟题（AB卷）含解析，共47页。试卷主要包含了王充在《论衡》提出，下列不符合安全用电原则的是，铁的比热容大于铜的比热容等内容，欢迎下载使用。

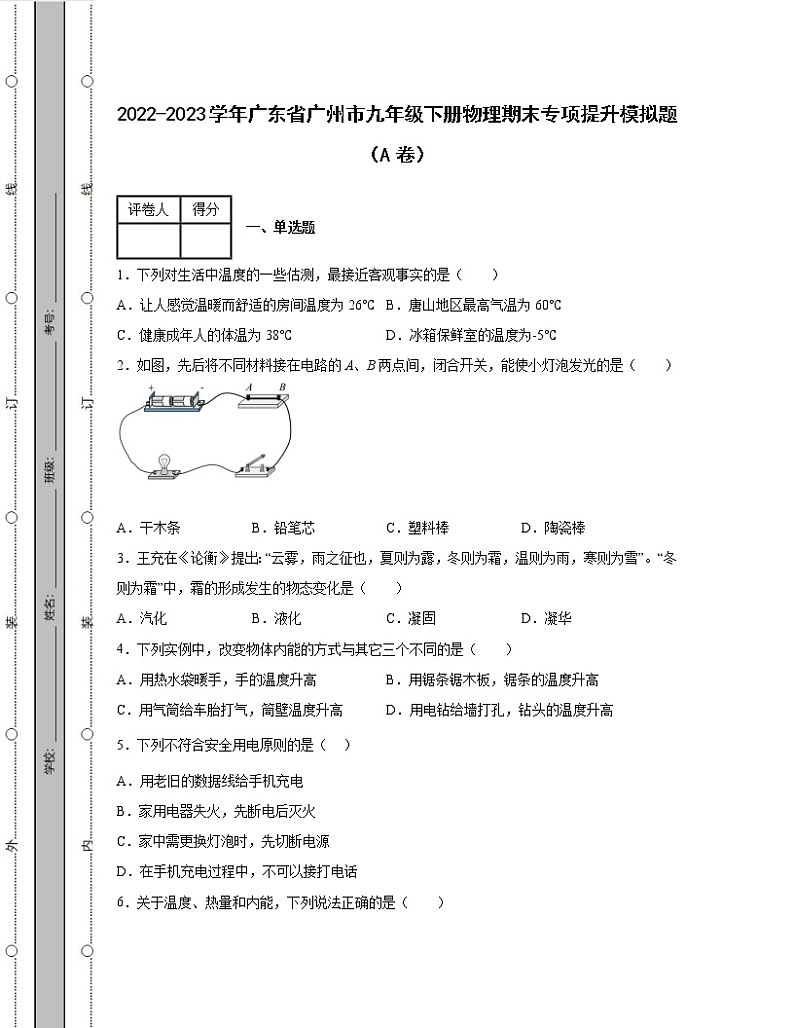

2022-2023学年广东省广州市九年级下册物理期末专项提升模拟题（A卷）
评卷人
得分
一、单选题
1．下列对生活中温度的一些估测，最接近客观事实的是（ ）
A．让人感觉温暖而舒适的房间温度为26℃ B．唐山地区最高气温为60℃
C．健康成年人的体温为38℃ D．冰箱保鲜室的温度为-5℃
2．如图，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（ ）
A．干木条 B．铅笔芯 C．塑料棒 D．陶瓷棒
3．王充在《论衡》提出：“云雾，雨之征也，夏则为露，冬则为霜，温则为雨，寒则为雪”。“冬则为霜”中，霜的形成发生的物态变化是（ ）
A．汽化 B．液化 C．凝固 D．凝华
4．下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用热水袋暖手，手的温度升高 B．用锯条锯木板，锯条的温度升高
C．用气筒给车胎打气，筒壁温度升高 D．用电钻给墙打孔，钻头的温度升高
5．下列不符合安全用电原则的是（ ）
A．用老旧的数据线给手机充电
B．家用电器失火，先断电后灭火
C．家中需更换灯泡时，先切断电源
D．在手机充电过程中，不可以接打电话
6．关于温度、热量和内能，下列说法正确的是（ ）
A．物体的温度越高，所吸收的热量越多
B．温度高的物体，内能一定大
C．热量都是从内能多的物体传递给内能少的物体
D．温度相同的两物体间不会发生热传递

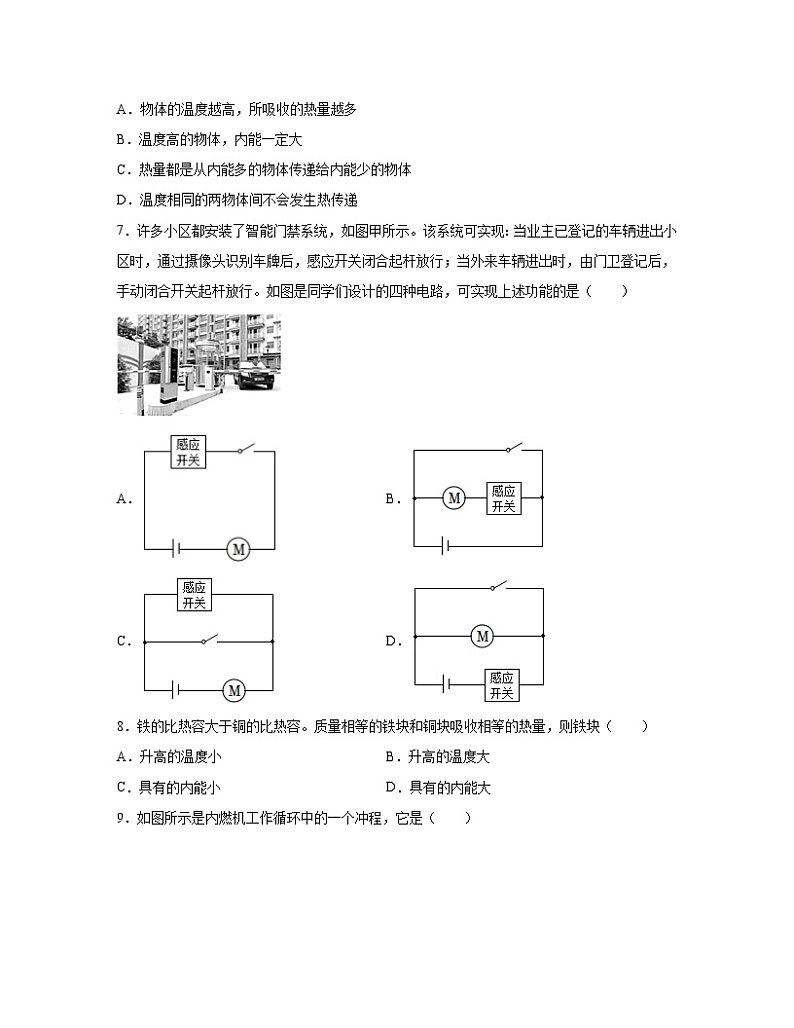

7．许多小区都安装了智能门禁系统，如图甲所示。该系统可实现：当业主已登记的车辆进出小区时，通过摄像头识别车牌后，感应开关闭合起杆放行；当外来车辆进出时，由门卫登记后，手动闭合开关起杆放行。如图是同学们设计的四种电路，可实现上述功能的是（ ）
A． B．
C． D．
8．铁的比热容大于铜的比热容。质量相等的铁块和铜块吸收相等的热量，则铁块（ ）
A．升高的温度小 B．升高的温度大
C．具有的内能小 D．具有的内能大

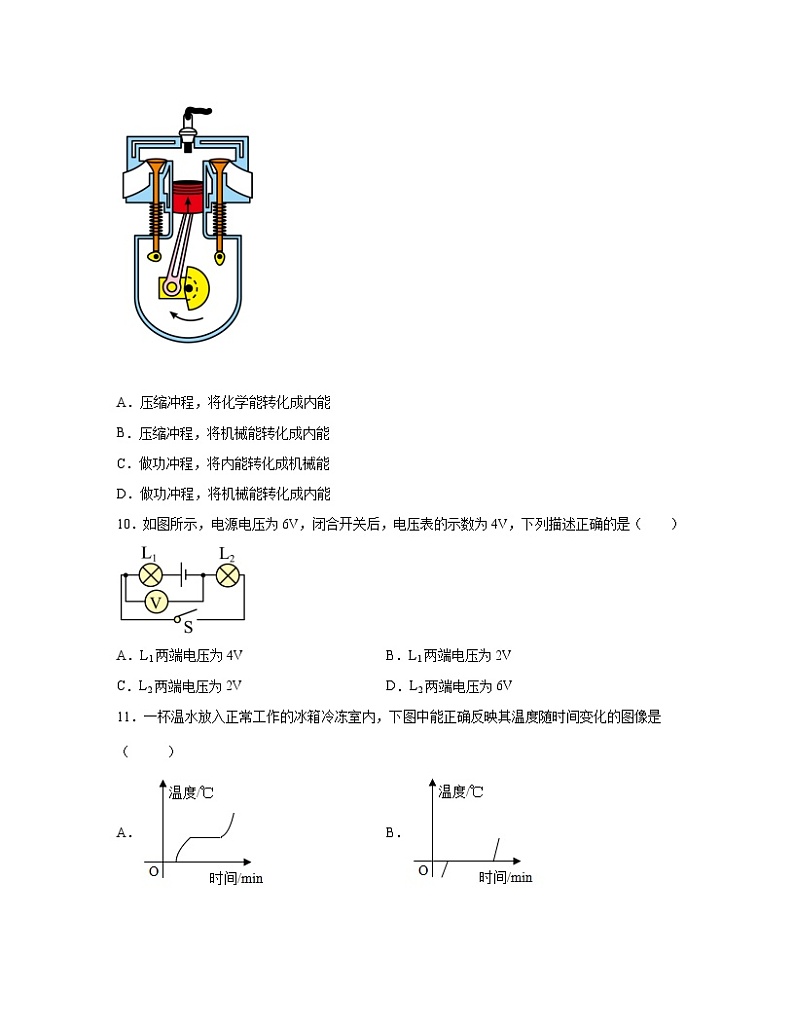

9．如图所示是内燃机工作循环中的一个冲程，它是（ ）
A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
10．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（ ）
A．L1两端电压为4V B．L1两端电压为2V
C．L2两端电压为2V D．L2两端电压为6V
11．一杯温水放入正常工作的冰箱冷冻室内，下图中能正确反映其温度随时间变化的图像是（ ）
A． B．
C． D．
12．分别标有“6V 2W”、“4V 2W”的甲、乙两灯泡均正常发光，则（ ）
A．乙灯较亮 B．两灯一样亮
C．通过两灯的电流一样 D．通过甲灯的电流较大
13．如图，将冰块放于易拉罐中并加入适量的盐。用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水混合物的温度，同时观察易拉罐的下部和底部会出现白霜。下列说法正确的是（ ）
A．冰与盐水混合物的温度等于0℃
B．冰与盐水混合物的温度高于0℃
C．实验过程中发生了凝固和升华现象
D．实验过程中发生了熔化和凝华现象
14．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（ ）
A．1.4 A 1.4 A B．0.28 A 1.12 A C．0.28 A 0.28 A D．1.12 A 0.28 A
15．在新冠肺炎疫情期间，防疫人员用如图甲所示电子测温仪测量体温，图乙是它工作的原理图，其中电源电压保持不变。R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电压表改装而成的。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）
A．被测温者温度越高，电路中的电流越大
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，电路消耗的电功率越大
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
16．如图甲所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示。则下列判断不正确的是（ ）
A．小灯泡的额定功率为24W
B．电源电压为12V
C．滑动变阻器的最大阻值为9Ω
D．小灯泡的最小功率为1.5W
评卷人
得分
二、填空题
17．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
18．在微观尺度下，科学家拍下了超亮的X射线把液体瞬间打得“灰飞烟灭”的情景，如图所示，此过程液体吸收X射线的能量，内能________，发生的物态变化是________．
19．在家用电器调查活动中，小乐让电热水器单独工作，测得家中如图所示的电能表5min转盘转了100r，热水器消耗的电能为 ___________kW·h，热水器的实际功率为 ___________kW。
20．如图所示为某品牌充电宝，容量为20000mA·h，输出电压为5V。充电宝充电时与其它家用电器的连接方式是 ___________；这款充电宝一次最大储存的能量是 ___________J，存储能量的过程中它相当于 ___________（选填“电源”或“用电器”）。
21．某吊扇的电动机工作时电压为220V，线圈中电流为0.3A，线圈电阻为50Ω，该电动机工作1s消耗的电能为___J，产生的热量为_____J｡
22．如图甲，电源电压保持不变，R1=10Ω。先将S1、S2闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V。则R1前后两种情况下的功率之比为 ___________。
评卷人
得分
三、作图题
23．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们接入电路。
24．小乐在物理兴趣小组研究了一种调光台灯，如图是它的内部电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱，请用笔画线代替导线按要求完成电路的连接，要求：闭合开关时，旋钮带动滑片逆时针转动时，灯泡变亮（电源未画出）。
评卷人
得分
四、简答题
25．小乐在街上看到商人在炒板栗时铁锅里加了沙子。请你用所学的物理知识解释加沙子的作用。
评卷人
得分
五、实验题
26．如图甲是小乐同学探究“水的沸腾”的实验装置。
（1）当水温上升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止记录；图乙中温度计的示数为 ___________℃；图丙中，表示水在沸腾时的现象是其中的 ___________图；
（2）由图丁可知水的沸点为 ___________℃，当地的大气压 ___________1标准大气压（选填“大于”、“等于”或“小于”）。
27．如图甲所示，用相同的装置探究“A液体和B液体的温度变化与吸热的关系”。虚线框表示两个相同的容器。
（1）在两个相同的容器中加入初温相同、______相同的A液体和B液体；要选用相同酒精灯的目的是使A液体和B液体在相同时间内 ______；
（2）实验过程不断用玻璃棒进行搅拌，这样做的目的是 ___________；
（3）实验中，通过比较 ___________来间接反映两种液体吸收的热量；
（4）图乙是根据实验数据绘制成温度与时间的关系图像。冬天，小乐想自制一个暖手袋，若只能从A液体或B液体中选一种液体装入暖手袋作为供热物质，则应选择 ___________。
28．在“探究电流产生的热量与电阻的关系”的实验中，提供了如图的实验器材，其中R1>R2。
（1）电路中电阻丝的连接方式是为了控制 ___________和通电时间相同；电阻丝放出热量的多少，是通过 ___________来进行判断的；
（2）闭合开关，经过一定的时间，用电阻丝R1加热的煤油温度升高了Δt1，用电阻丝R2加热的煤油温度升高了Δt2，那么Δt1___________Δt2（选填“大于”、“小于”或“等于”）；
（3）实验中加热煤油而不用水的主要原因是 ___________。
29．小乐到实验室做“测量小灯泡额定功率”的实验（小灯泡标有“2.5V”字样）。
（1）如图甲所示，闭合开关，移动滑片P到某一位置时，电压表示数如图乙所示，为了继续完成实验，应将滑片P向 ___________（选填“A”或“B”）端移动。小乐根据实验所测的数据，作出如图丙所示的图像，则小灯泡的额定功率为 ___________W；
（2）小乐 ___________（选填“能”或“不能”）用该实验装置中的器材完成探究电流与电压的关系。
30．在“探究电流与电阻的关系”实验中，实验器材有：电源（电压恒为4.5V）、电流表、电压表、滑动变阻器和开关各一个，定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干。
（1）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）；( )
（2）正确连接电路后，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图乙，其中阴影面积的物理意义是 ___________，其数值为 ___________；
（3）为了更直观地表示电压不变时电流与电阻的关系，可以改变横坐标，处理数据后画出电流I与 ___________的关系图线。
31．如图甲是用伏安法测一只阻值未知的定值电阻R，阻值的实物电路，电源电压恒为4.5V。
（1）图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；( )
（2）改正电路后，闭合开关，发现电压表示数接近4.5V，电流表示数接近0，其原因可能是 ___________（填字母）；
A．滑动变阻器断路
B．Rx断路
C．Rx短路
（3）故障排除后，移动滑片，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻Rx=___________Ω；
（4）现有三组数据如下表所示，分析可知，实验中应选择最大阻值为 ___________的滑动变阻器；
实验次数
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.10
2
1.5
0.15
3
3.0
0.30
A．10Ω
B．20Ω
C．50Ω
（5）图丙是能巧测Rx阻值的实验电路，图中R为电阻箱。请在空白处填上适当内容。
①将开关接b，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱R的阻值R1；
②将开关接a，调节 ___________，保持 ___________不变，记下 ___________；
③则Rx=___________（用已知量和测量量表示）。
评卷人
得分
六、计算题
32．如图所示的电路中，电源电压保持6V不变，R1的阻值为5Ω。闭合开关S，电压表的示数为2V，求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。
33．有朋自远方来，烧一壶热水，拈几许茶叶，置于瓷制器皿中，沸水冲泡，这是闽西人独有的待客之道。如果用酒精炉烧水，将质量为1kg，温度为20℃的水加热至沸腾（1个标准大气压下），需完全燃烧40g酒精。已知c水=4.2×103J/（kg•℃），q酒精=3.0×107J/kg。求：
（1）40g酒精完全燃烧放出的热量；
（2）水吸收的热量；
（3）酒精炉的效率。
34．如图甲电路，电源电压恒定不变，小灯泡L的额定电压为12V，如图乙中的A、B分别是灯泡L和电阻R1的U图线．闭合开关S、S1，断开S2，滑动变阻器的滑片移至a端时，小灯泡恰好正常发光．闭合开关S、S2，断开S1，滑动变阻器滑片P移至中点时，电路中的电流为0.2A．求：
（1）小灯泡L的额定功率；
（2）滑动变阻器R2的最大阻值；
（3）电路的最大功率．
答案：
1．A
【详解】
A．让人感觉舒适的室内温度约为26摄氏度，故A符合题意；
B．唐山地区的最高气温不会达到60摄氏度，约为40摄氏度，故B不符合题意；
C．健康成年人的体温约为37摄氏度，故C不符合题意；
D．冰箱保鲜室的温度约为5摄氏度，故D不符合题意。
故选A。
2．B
【分析】
【详解】
A．干木条不易导电，属于绝缘体，不能使小灯泡发光，故A不符合题意；
B．铅笔芯的制作材料是石墨，石墨容易导电，属于导体，能使小灯泡发光，故B符合题意；
C．塑料棒不易导电，属于绝缘体，不能使小灯泡发光，故C不符合题意；
D．陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D不符合题意。
故选B。
3．D
【详解】
霜是空气中的水蒸气遇冷凝华为固体的小冰晶，故ABC不符合题意，D符合题意。
故选D。
4．A
【详解】
A．用热水袋暖手，手的温度升高，是热传递改变物体的内能；
B．用锯条锯木板，锯条的温度升高，锯条与木板摩擦，摩擦生热，锯条的温度升高，内能增大，是做功改变物体的内能；
C．用气筒给车胎打气，是压缩气体做功，筒壁温度升高， 内能增大，是做功改变物体的内能；
D．用电钻给墙打孔，电钻与墙摩擦，摩擦生热，钻头的温度升高，内能增大，是做功改变物体的内能。
故选A。
5．A
【详解】
A. 用老旧的数据线给手机充电存在不安全的隐患，不符合安全用电原则，故A符合题意；
B. 家用电器失火，应先断电后再灭火，故B不符合题意；
C. 家中需更换灯泡时，应先切断电源防止触电，故C不符合题意；
D. 在手机充电过程中，不可以接打电话，防止存在触电的危害，故D不符合题意。
故选A。
6．D
【详解】
A．物体的温度越高，可能吸收的热量越多，也有可能是外界对物体做功越多，故A错误；
B．内能的大小跟质量、温度、状态有关，只知道温度高低不能判断内能的大小，故B错误；
C．热量从高温物体传给低温物体或者从物体温度高的部分传到温度低的部分，内能多的物体温度不一定高，故C错误；
D．热传递的条件是两个物体之间存在温度差，温度相同的两物体间不会发生热传递，故D正确。
故选D。
7．C
【详解】
小区业主车辆进出小区门禁系统，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。将摄像头识别和手动通行看成两个开关，则两个开关能单独控制电动机，即两开关并联后再与电动机串联。故ABD不符合题意，C符合题意。
故选C。
8．A
【分析】
【详解】
AB．质量相同的铁块和铜块，因为铁的比热容大于铜的比热容，吸收相同的热量后，由Q吸=cm△t可知，铜块的温度升高的多，铁块的温度升高较少，故A正确，B错误；
CD．内能的影响因素有多个，只根据吸热多少无法比较内能的大小，故CD错误。
故选A。
9．B
【详解】
图中的冲程两气门关闭，活塞上行，对气缸内气体进行压缩，活塞的机械能转为气缸内气体的内能，内能增加，温度升高，该冲程为压缩冲程，在压缩冲程中，能量转化关系是机械能转化为内能，故ACD不符合题意，B符合题意。
故选B。
10．B
【分析】
【详解】
由电路图知，两灯串联在电路中，电压表测灯L2两端的电压，而电压表的示数为4V，即L2两端的电压
U2=4V
据串联电路的电压特点知，L1两端的电压
U1=U-U2=6V-4V=2V
故ACD错误，B正确。
故选B。
11．D
【详解】
本题主要考查对水的凝固点和晶体凝固图象的记忆．冰为晶体，水的凝固点为0℃．将一杯常温的开水放入正常工作的冰箱的冷冻室中，水的温度逐渐降低，经过一段时间后，水达到凝固温度0℃并逐渐凝固；当水全部凝固后，冰的温度再次降低．由于A和B中图象温度升高，所以A和B都不正确；由于C图中的凝固点不是0℃，所以C不正确．故选D．
12．B
【详解】
AB．由题可知两灯的额定功率均为2W；若甲、乙两灯泡均正常发光，因灯正常发光时其实际功率等于额定功率，所以两灯的实际功率相等，因此两灯一样亮。故A不符合题意，B符合题意；
CD．甲、乙两灯泡均正常发光时功率一样大，但甲灯泡的额定电压更大，由可知通过甲灯的电流较小，故CD不符合题意。
故选B。
13．D
【详解】
AB．将冰块放于易拉罐中并加入适量的盐，由于冰的凝固点为0℃，冰与盐水混合后，盐水使冰的凝固点降低，所以冰与盐水混合物的温度低于0℃，故AB错误；
CD．将冰块放于易拉罐中并加入适量的盐，易拉罐中的冰水混合物吸收热量，使冰熔化，熔化吸热，空气中的水蒸气遇到冷的易拉罐凝华形成白霜，故实验过程中发生了熔化和凝华现象，故C错误，D正确。
故选D。
14．B
【分析】
【详解】
由电路图知，灯L1和L2并联，电流表A1测通过L1的电流，电流表A2测干路电流；因并联电路中干路电流等于各支路电流之和，干路电流大于任何一个支路的电流，而两电流表指针位置相同，所以干路电流表A2的量程为0～3A，分度值为0.1A，示数为1.4A，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.28A，即通过L1的电流是0.28 A，由并联电路的电流特点可知，通过L2的电流为
I2=I-I1=1.4A-0.28A=1.12A
15．D
【详解】
根据电路图可知，R与R0串联，显示仪与R并联，所以显示仪是电压表。
ABC．在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，说明被测温者温度越高，电压表示数越大，由串联电路分压特点可知，R的阻值越大，则热敏电阻的阻值随温度的升高而增大；根据串联电路的电阻关系可知，此时电路中的总电阻越大，由欧姆定律可知，电路电流越小；根据P=UI可知，电路消耗的总功率变小，故ABC错误；
D．温度相同时热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，根据串联电路的电压特点可知，R两端的电压越小，因此显示仪示数会变小，故D正确。
故选D。
16．D
【详解】
AB．由图甲可知，L与R串联，电压表测灯泡两端电压，电流表测电路中电流；当滑动变阻接入电路中的电阻为0时，电路为灯泡的简单电路，此时电路中电流最大，由图乙可知，电路中的电流I＝2A，电压表示数即电源电压
U＝UL＝12V
此时灯泡正常发光。则灯泡的额定功率
PL＝ULI＝12V×2A＝24W
故AB正确，不符合题意；
CD．当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图乙可知，此时灯泡两端的电压UL′＝3V，电路中的电流I′＝1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
UR＝U﹣UL′＝12V﹣3V＝9V
变阻器连入电路中的最大阻值
此时灯泡的最小功率
P最小＝UL′I′＝3V×1A＝3W
故C正确、不符合题意，故D错误，符合题意。
故选D。
17． 吸引轻小物体 失去
【详解】
[1]带电体具有吸引轻小物体的性质。
[2]摩擦起电的实质是电子的转移，物体失去电子带正电，得到电子带负电。
18． 增大 汽化
【详解】
[1][2]该过程中，液体吸收X射线的能量，内能增大，物体由液态变为气态，发生了汽化现象．
19． 0.1 1.2
【详解】
[1]1000r/kW·h表示电路中的用电器每消耗1kW·h电能，电能表的转盘转过1000转；则电能表的转盘转了100r，热水器消耗的电能
[2]热水器的实际功率
20． 并联 3.6×105 用电器
【详解】
[1]充电宝充电时与其它家用电器互不影响，是并联的。
[2]充电宝电池的容量为
Q=20000mA·h=20A·h
这款充电宝一次最大储存的能量
W=UIt=5V×20A×3600s=3.6×105J
[3]充电宝存储能量的过程中将电能转化为化学能，相当于用电器。
21． 66 4.5
【详解】
[1]该电动机工作1s消耗的电能为
[2]该电动机工作1s产生的热量为
22．81︰25
【详解】
将S1、S2闭合时，电路中只有R1工作，电压表测电源电压，也等于R1此时两端电压。
由图乙可知，电压表量程为0～3V，分度值为0.1V，示数为2.7V，即电源电压
U=U1=2.7V
再断开S2时，电路为R1和R2的串联电路，电压表测电阻R1两端的电压。两个电阻串联，R1两端电压等于电源电压的一部分，即电压表的示数减小了1.2V，则R1两端的电压为
U1＇=U﹣ΔU=2.7V﹣1.2V=1.5V
R1前后两种情况下的功率之比为
23．
【分析】
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；如下图所示：
24．
【详解】
由题意可知，电位器可调节灯的亮度，所以它应该与灯串联；闭合开关时，旋钮带动滑片逆时针转动时，灯泡变亮，则此时电路中电流变大，故由欧姆定律可知，旋钮带动滑片逆时针转动时，滑动变阻器接入电路中的阻值减小，则应接入a、b接线柱，电路连接如下图所示
25．见解析
【详解】
在炒板栗时，由于锅底的温度较高，很容易把板栗炒糊，如果锅中放入些沙子，由于沙子的比热容小，沙子很容易被炒热，这样沙子被炒热后可以均匀的把热量传递给板栗，这样板栗的炒货效果较好。
26． 98 A 98 小于
【详解】
（1）[1]由图乙知，温度计的分度值为1℃，所以其示数为98℃。
[2]由图丙知，A中气泡在上升过程中逐渐增大，是沸腾时的现象；B中气泡在上升过程中体积逐渐减小，是沸腾前的现象。
（2）[3]由图丁知，水在沸腾过程中温度保持98℃不变，所以水的沸点为98℃。
[4]此时水的沸点低于1标准大气压下水的沸点100℃，沸点随气压的减小而降低，所以当地的气压小于1标准大气压。
27． 质量 吸收热量相同 使液体受热均匀 加热时间 A
【详解】
（1）[1]在探究“A液体和B液体的温度变化与吸热的关系”的实验中，采用了控制变量法，根据控制变量法可知，应保持两种A、B两种液体的质量和初温相同。
[2]相同的酒精灯在相同时间内放出的热量相同，所以选用相同的酒精灯的目的是：使A液体和B液体在相同的时间内吸收的热量相等。
（2）[3]为使液体受热均匀，实验过程不断用玻璃棒进行搅拌。所以实验中使用玻璃棒的目的是使液体受热均匀。
（3）[4]相同的加热器在相同时间内放出的热量相同，根据转换法，两种液体吸收热量的多少可通过加热时间比较。
（4）[5]由乙图可知：质量相等的A和B两种液体，在吸收相同热量时（加热时间相同），A升温较低，则A的吸热能力强，A的比热容大；由于A的比热容大，根据Q=cmΔt可知，质量相同的A、B液体降低相同的温度，A放热多，故选择A液体装入暖手袋中作为供热物质。
28． 电流 温度计的示数变化 大于 煤油的比热容小于水的比热容
【详解】
（1）[1]闭合开关，两电阻串联接入电路，串联电路各处电流相等，所以电路中电阻丝的连接方式是为了控制电流相等。
[2]电阻丝放出热量的多少不能直接观察，是通过温度计的示数变化来进行判断的，这种实验方法叫转换法。
（2）[3]闭合开关，因电流和通电时间相同，R1>R2，根据Q=I2Rt可知，经过一定时间，R1产生的热量多，根据可知Δt1大于Δt2。
（3）[4]为了在较短的时间内达到明显的实验效果，选用煤油而不用水做实验，主要是由于煤油的比热容小于水的比热容，质量相同吸收相同的热量，温度变化更明显。
29． B 0.5 不能
【详解】
（1）[1]灯在额定电压下正常发光，图乙中电压表选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器两端的电压，由分压原理，应减小变阻器连入电路中的电阻，故滑片应向B端移动，直到电压表示数为额定电压。
[2]由如图丙所示的图像知，灯在额定电压下的电流为0.2A，则小灯泡的额定功率为
（2）[3]探究电流与电压的关系时，要控制电阻不变，而灯的电阻随温度的变化而变化，故不能用该实验装置中的器材完成探究电流与电压的关系。
30． 电阻两端的电压 2.5V
【详解】
（1）[1]滑片向左滑动时，电流表示数变大，说明滑动变阻器连入电路的电阻变小，滑动变阻器接入电路的电阻丝变短，所以滑动变阻器要接入A接线柱，滑动变阻器串联在电路中，如图所示
；
（2）[2][3]根据画出I﹣R图像（如图乙）知，图中阴影面积为长方形的面积，其面积等于IR，由欧姆定律得，，阴影面积表示的物理量是电阻两端的电压，其数值为
（3）[4]为了更直观地表示电压不变时电流与电阻的关系，因为，故可以改变横坐标，将横坐标改为电阻R的倒数，其图像为一条正比例函数图线。
31． B 10 C 电阻箱 滑动变阻器滑片P位置 电流表的示数仍为I和电阻箱R的阻值R2 R2-R1
【详解】
（1）[1]根据实验要求可知，要测量定值电阻的阻值大小，应利用电流表和定值电阻串联测量通过定值电阻的电流、电压表和定值电阻并联测量它两端的电压，同时，使电流从两表的正接柱流入、负接线柱流出；为了减小测量的误差，要利用滑动变阻器与定值电阻串联，改变定值电阻两端的电压和电路中的电流，进行多次测量，求平均值，据此改正电路如下图所示
（2）[2]由上图可知，闭合开关，定值电阻与滑动变阻器串联，电流表测量电路中的电流，电压表测量定值电阻两端的电压。电流表示数接近0，说明电路中某处断路；电压表有示数，说明电压表的两接线柱与电源两极能连通，则电路的故障可能是Rx断路，此时电压表与滑动变阻器串联，由于电压表的内阻很大，由串联电路的分压规律可知，电压表两端的电压很大，接近电源电压4.5V，故AC不符合题意，B符合题意。
故选B。
（3）[3]由图乙可知，电流表选择的量程是0～0.6A，分度值为0.02A，则电流表的示数为0.24A，此时Rx的阻值为
（4）[4]在第1次实验中，电路中的电流最小，滑动变阻器接入电路的阻值最大，根据串联电路的电压规律可知，滑动变阻器两端的电压为
此时滑动变阻器接入电路的阻值为
即滑动变阻器的最大阻值至少为35Ω，故AB不符合题意，C符合题意。
故选C。
（5）由电路图可知，当开关接b时，三个电阻串联，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱R的阻值R1。
[5][6][7]当开关接a时，电阻箱和滑动变阻器串联，保持滑动变阻器滑片P位置不变，调节电阻箱，使电流表示数仍为I，记下电阻箱R的阻值为R2。
[8]根据欧姆定律可知，电源电压一定，两次电路中的电流相等，则两次电路中的总电阻相等，则Rx的阻值的大小为
Rx=R2-R1
32．（1）0.4A；（2）10Ω
【详解】
解：（1）闭合开关，两电阻串联，电压表测量R1两端的电压。根据欧姆定律可知通过电阻R1的电流为
（2）根据串联电路的电流特点可知通过R2的电流为0.4A，根据串联电路的电压特点可知R2两端的电压为
根据欧姆定律可知电阻R2的阻值
答：（1）通过电阻R1的电流为0.4A；
（2）电阻R2的阻值为10Ω。
33．（1）1.2×106J；（2）3.36×105J；（3）28%。
【详解】
解：（1）酒精的质量
m=40g=4×10-2kg
酒精完全燃烧放出的热量为
Q放=mq酒精=4×10-2kg×3.0×107J/kg=1.2×106J
（2）水吸收的热量为
Q吸=c水m水Δt=4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）=3.36×105J
（3）酒精炉的效率
答：（1）40g酒精完全燃烧放出的热量是1.2×106J；
（2）水吸收的热量是3.36×105J；
（3）酒精炉的效率是28%。
34．（1）6W；（2）40Ω；（3）9.6W．
【分析】
根据开关的断开和闭合情况分析电路的连接情况，然后结合所学知识进行解答．
【详解】
（1）闭合开关S、S1，断开S2，滑动变阻器的滑片移至a端时，电路为灯泡L的简单电路，因额定电压下灯泡正常发光，所以，电源的电压U＝UL＝12V；由灯泡的电阻与温度有关可知，图线A为灯泡的I﹣U图象，由图象可知，灯泡的额定电流IL＝0.5A，则小灯泡L的额定功率：PL＝ULIL＝12V×0.5A＝6W；
（2）闭合开关S、S2，断开S1，滑动变阻器滑片P移至中点时，R1与R2串联，此时电路中的电流I＝0.2A，由图象乙可知，R1两端的电压U1＝8V，因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2＝12V﹣8V＝4V，由I＝可知，滑动变阻器接入电路中的电阻： R2＝＝＝20Ω，则滑动变阻器R2的最大阻值R2＝40Ω；
（3）当开关全部闭合且滑动变阻器的滑片位于a端时，R1与L并联，此时电路中的总电阻最小，总电流最大，电路的总功率最大，因并联电路中各支路两端的电压相等，所以，由图象可知，当U＝12V时，通过灯泡的电流IL＝0.5A，通过R1的电流I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′＝IL+I1＝0.5A+0.3A＝0.8A，电路的最大功率：P＝UI′＝12V×0.8A＝9.6W．
2022-2023学年广东省广州市九年级下册物理期末专项提升模拟题（B卷）
评卷人
得分
一、单选题
1．下列各家用电器正常工作时，电功率最接近40W的是（ ）
A．普通照明灯泡 B．微波炉
C．电热水器 D．家用空调
2．如图，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速下压活塞硝化棉燃烧，这个过程中的能量转化与四冲程内燃机的哪个冲程相同（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
3．以下说法正确的是（ ）
A．分子间的引力一定大于斥力
B．静止在地面上的物体，其分子运动也停止
C．扩散现象可以发生在固体之间
D．液体分子间的距离比气体的大，比固体的小
4．石墨烯又称单层墨，它仅由一层碳原子组成，很薄但非常牢固坚硬。同时还具有许多奇特的属性，例如极强的拉力，优良的导电性和导热性，科研人员还发现细菌的细胞在石墨烯上无法生长。根据以上信息，石墨烯一定不能用来制成（ ）
A．高压输电线 B．坚韧的防弹衣 C．食品包装材料 D．保温隔热材料
5．将带正电的玻璃棒靠近泡沫球，出现如图所示的情形，若改用带负电的橡胶棒靠近这个泡沫球，下列判断正确的是（ ）
A．若相互吸引，则泡沫球不带电
B．若相互吸引，则泡沫球带正电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
6．以下关于内能的说法正确的是（ ）
A．0℃的冰没有内能
B．温度越高的物体，其内能越大
C．当物体内能增加时，它的温度不一定会上升
D．内能小的物体不可能把热量传递给内能大的物体
7．球竖直向上运动，并落回地面，这过程中先后经过M、S两点。球在这两点的动能和重力势能如图所示，则球在S点的（ ）
A．速度比在M点的小
B．离地高度比在M点的低
C．机械能等于在M点的机械能
D．机械能大于在M点的机械能
8．如图所示的电路，闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，但电压表有示数。则该电路中存在的问题不可能是（ ）
A．灯L短路
B．灯L断路
C．滑动变阻器断路
D．滑动变阻器连接的是下面两个接线柱
9．用图中的装置进行实验，定值电阻R1和R2分别加热容器内的油（甲瓶中的油比乙瓶中的少）。两电阻工作相同时间，油均未沸腾，观察到甲温度计升温比乙温度计少，该过程电阻产生的热量全部被油吸收。根据上述信息，可判断（ ）
A．R1＜R2
B．R1＞R2
C．R1产生的热量比R2多
D．R1产生的热量与R2一样多
10．如图，用测力计拉动木块，使它沿同一水平路面运动。AB段，木块受水平力F1作用做匀速直线运动。CD段，改用另一大小不变的水平力F2拉动木块继续运动。两力大小如图所示。已知sAB＝sCD，运动时间tAB＞tCD，下列说法中正确的是（ ）
A．木块在AD段一直做匀速直线运动
B．CD段，木块受到的摩擦力大小为2.8N
C．AB段F1做的功等于CD段F2做的功
D．AB段F1做的功的功率小于CD段F2做的功的功率
评卷人
得分
二、综合题
11．如图1所示，以O为支点质量忽略不计的杠杆挂上10N重物A，杠杆同时还受另一个力FB作用（图中未画出），杠杆处于平衡状态（杠杆上每格的长度相同，忽略绳重）。
（1）这个杠杆受到的阻力FA_____（选填“是”或“不是”）重物A的重力；
（2）请在图1中画出阻力FA的力臂lA_____；
（3）如果FB为一个大小比FA大且方向竖直向下的力，请在图1中画出FB的示意图并标示它的大小_____；
（4）如果FB为一个大小比FA小且方向竖直向上的力，请在图2中画出FB的示意图并标示它的大小_____。
评卷人
得分
三、填空题
12．（1）已知酒精的热值为3.0×107J/kg，则0.7g酒精完全燃烧放出的热量为 _____J；这些热量如果全部被0.1kg的液体吸收，液体的温度升高了50℃，则该液体的比热容为 _____J/（kg•℃），0.1kg该液体的比热容 _____（选填“大于”、“等于”或“小于”）0.5kg该液体的比热容；
（2）用相同的加热器给初温及质量均相同的甲、乙两种液体加热，如图1所示。两种液体每秒吸收的热量相同，这两种液体的温度～加热时间的图线如图2所示。
①从开始加热到第2分钟，甲、乙两种液体吸收热量的关系为Q甲_____Q乙（选填“＞”、“＝”或“＜”）；
②如果两液体都加热到40℃，甲、乙两种液体吸收热量的关系为Q甲_____Q乙（选填“＞”、“＝”或“＜”）；
③通过分析可得，_____（选填“甲”或“乙”）液体的比热容更大。
13．如图所示，电源两端的电压保持不变。闭合开关后，小王发现L1比L2亮，则L1两端的电压 _____（选填“大于”、“等于”或“小于”）L2两端的电压；若灯泡L1在实验过程中忽然烧坏，则电流表A1示数 _____，L2两端的电压 _____，电流表A2示数 _____（后三空均选填“变大”、“变小”或“不变”）。
14．小莉按如图所示的电路做实验，其中R为定值电阻，小灯泡L的额定电压为3.8V。当S1闭合，S2断开时，电压表的示数为2.4V，电流表的示数为0.24A；再闭合S2后，电压表的示数为1.9V，电流表的示数为0.44A。
（1）R的阻值大小为 _____Ω；
（2）与S2闭合前相比，S2闭合后，R两端的电压 _____（选填“变大”、“变小”或“不变”）；
（3）S2闭合后，小灯泡L两端的电压为 _____V；
（4）S2闭合后，流过R的电流为 _____A，流过L的电流为 _____A。
15．小明借助图所示的滑轮组用100N的拉力把重为200N的物块匀速提升1m，绳子自由端移动了3m。
（1）请根据该信息在图上画出正确的绕线方式_____；
（2）拉力所做的功的大小为 _____；
（3）滑轮组的机械效率为 _____；（保留一位小数）
（4）小明在对整个滑轮组进行受力分析时，得出以下关系式：G动＝3F拉﹣G物，并利用该关系式求出该动滑轮的重力为100N。你觉得求出的结果符合实际吗_____？请说明理由。 _____
16．如图所示，小明分别使用甲、乙两种机械匀速提升同一物体M到同一高度，测得两次拉力和物体M所受的重力如表所示。
F甲
F乙
GM
5.5N
5.5N
5N
（1）使用甲提升物体M时 _____（选填“省力”、“费力”或“既不省力也不费力”）；
（2）使用乙提升物体M时 _____（选填“省力”或“费力”）；
（3）甲的机械效率 _____（选填“大于”、“等于”或“小于”）乙的机械效率。
评卷人
得分
四、计算题
17．某家用电器的铭牌如图1所示。
（1）该家用电器正常工作时的电阻是多少？
（2）某天用电高峰期，关闭其他用电器，单独接入该家用电器工作6min，此过程中如图2所示的电能表一共闪了250次，求该用电器工作6min消耗的电能及此时的实际功率。
18．已知物块的重力为15N，第一次在大小为10N的水平拉力F1作用下沿着水平面运动，如图1所示，物块在OP段的速度﹣时间图象如图2所示；第二次在大小为20N的拉力F2作用下沿着斜面向上运动，如图3所示，F2的方向始终沿着物块运动方向，物块在QR段的路程一时间图象如图4所示。
（1）求F1在OP段做的功；
（2）求F2在QR段的功率。
评卷人
得分
五、实验题
19．为了研究“通过导体的电流与导体电阻”的关系，小明将同一电源依次与5Ω、10Ω、15Ω、20Ω等阻值不同的电阻相连，如图1所示。
（1）该实验需要控制哪个物理量不变？_____；
（2）表记录了每次实验的数据，第3次实验电流表的示数如图2所示，请将其填入实验表格中；
实验次数
电阻/Ω
电流/A
1
5
0.28
2
10
0.18
3
15
____
4
20
0.12
（3）通过分析数据，小明并未能得到“通过导体的电流与导体电阻成反比”的结论。为了找到原因，老师建议小明在电阻R两端并联一个电压表，如图3所示，其目的是：_____；
（4）通过以上实验，小明找出了自己的问题所在，他应当如何对实验电路进行改进？请在图4所示的虚线框内画出相应的电路图_____。
20．把装有一定质量水的电热水壶接在电路中，使其正常工作。已知该电热水壶的额定功率为P额，水壶内水的质量为m，水的比热容为c水，请你设计实验测量该电热水壶正常工作时的热效率。
（1）实验还需要的仪器有：_____和_____；
（2）实验步骤：_____；（实验过程中，水未沸腾）
（3）电热水壶正常工作时的热效率η=_____。（用题目已知及补充的物理量符号表示）
答案：
1．A
【详解】
普通照明灯泡的功率在40W左右，微波炉、电热水器、家用空调的功率都在1000W左右。故A符合题意；BCD不符合题意。
故选A。
2．B
【详解】
迅速向下压活塞，活塞会压缩空气做功，活塞的机械能转化为空气的内能，使空气的内能增加，温度升高，当温度达到棉花的燃点时，棉花就会燃烧，通过此实验可说明做功可以改变物体的内能；内燃机四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能，排气和吸气冲程没有能的转化，故B符合题意；ACD不符合题意。
故选B。
3．C
【详解】
A．分子间同时存在引力和斥力，当分子间距离大于平衡距离，引力大于斥力；当分子间距离等于平衡距离时，引力等于斥力；当分子间距离小于平衡距离时，引力小于斥力，故A错误；
B．根据分子的动理论可知，分子在永不停息的做无规则运动，所以静止在地面上的物体，其分子也在不停地做无规则运动，故B错误；
C．扩散现象指的是不同的物质互相接触时，彼此进入对方的现象，扩散现象可以发生在固体、液体和气体之间，故C正确；
D．一般情况下，液体分子间的距离比气体的小，比固体的大，故D错误。
故选C。
4．D
【详解】
A．由题意可知，石墨烯具有优良的导电性，故可以用来制作高压输电线，故A不符合题意；
B．由题意可知，石墨烯具有极强的拉力，故可以用来制作坚韧的防弹衣，故B不符合题意；
C．由题意可知，细菌的细胞无法在石墨烯上生存，故石墨烯可以用来制作食品包装材料，故C不符合题意；
D．由题意可知，石墨烯具有优良的导热性，故不可以用来制作保温隔热材料，故D符合题意。
故选D。
5．A
【详解】
AB．因为带电体能够吸引轻小物体，异种电荷相互吸引，所以带正电的玻璃棒靠近泡沫球相互吸引，则小球有可能不带电或带负电；现改用带负电的橡胶棒靠近这个泡沫球，若相互吸引，则说明小球不带电，故A正确， B错误；
CD．因为带电体能够吸引轻小物体，异种电荷相互吸引，所以带正电的玻璃棒靠近泡沫球相互吸引，则小球有可能不带电或带负电；现改用带负电的橡胶棒靠近这个泡沫球，若相互排斥，则说明小球带负电，故CD错误。
故选A。
6．C
【详解】
A．因为物体的分子永不停息地做无规则的运动，所以任何物体都有内能，0℃的冰仍具有内能，故A错误；
B．内能不仅与温度有关，还与物体的质量有关，所以温度高的物体内能不一定大，故B错误；
C．物体的内能增加，温度不一定升高，例如，晶体熔化吸热，内能变大，但温度保持不变，故C正确；
D．物体的内能与温度、质量和状态有关，内能小的物体，可能温度高，而热传递的方向是从高温物体到低温物体，与内能大小无关，所以内能小的物体可能把热量传递给内能大的物体，故D错误。
故选C。
7．B
【详解】
A．球的质量不变，球在S点的动能大于M点动能，所以球在S点的速度大于M点速度。故A不符合题意；
B．S点的重力势能小于M点的重力势能，球的质量不变，所以球在S点的高度小于M点的高度。故B符合题意；
CD．球在运动过程中没有发生弹性形变，所以机械能等于动能和重力势能之和，由图知，球在S点重力势能和M点动能相等，S点的动能小于M点的重力势能，所以S点的机械能小于M点的机械能。故CD不符合题意。
故选B。
8．B
【详解】
AC．由图可知，该电路为串联电路，电压表测量的是滑动变阻器两端的电压。闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，这表明灯泡短路或灯泡的实际功率过小或电路出现了断路现象；电压表有示数，说明电压表与电源之间是接通的，所以故障可能是灯泡短路或滑动变阻器断路，故AC不符合题意；
B．若灯泡断路，则电压表无示数，故B符合题意；
D．滑动变阻器连接的是下面两个接线柱，此时滑动变阻器接入电路的电阻最大，移动滑片，滑动变阻器接入电路的电阻不变，根据欧姆定律可知，此时电路中的电流是最小的，灯泡的功率最小，达不到发光的亮度，灯泡不发光，故D不符合题意。
故选B。
9．A
【详解】
CD．甲瓶中的油比乙瓶中的少，即m甲˂m乙，工作相同时间，油均未沸腾，且甲温度计升温少，即Δt甲˂Δt乙，由Q＝cmΔt可知，瓶中油吸热少，而电阻产生的热量全部被油吸收，所以R1产生的热量比R2少，故CD不符合题意；
AB．由图知，两电阻串联，所以通过它们的电流相等，通电时间相同，R1产生的热量比R2少，由Q＝I2Rt可知，R1˂R2。故A符合题意，B不符合题意。
故选A。
10．D
【详解】
AB．由图可知，测力计的分度值为0.2N，则测力计示数F1为2.2N，F2为2.8N。AB段，木块受水平力F1作用做匀速直线运动，处于平衡状态，则拉力等于摩擦力，即
f1＝F1＝2.2N
CD段，木块对水平路面压力不变，接触面的粗糙程度不变，所以木块受到的摩擦力f2不变，仍为2.2N，因为F2大于f2，所以木块做加速运动，故AB错误；
C．已知sAB＝sCD，由AB知，F1＜F2，根据公式W＝Fs可知，AB段F1做的功小于CD段F2做的功，故C错误；
D．运动时间tAB＞tCD，由C可知，AB段F1做的功小于CD段F2做的功，根据可知，AB段F1做的功的功率小于CD段F2做的功的功率，故D正确。
故选D。
11． 不是
【详解】
（1）[1]阻力是杠杆受到的，作用点在杠杆上，而重力是物体A受到的，作用点在A的重心上，所以杠杆受到的阻力FA不是重物A的重力。
（2）[2]从支点O作FA作用线的垂线，垂线段长为其力臂lA，如图所示
（3）[3]如果FB为一个大小比FA大且方向竖直向下的力，则应作用在杠杆的左侧，且lB＜lA，由图可知，FB应作用在O点左侧一格处，设杠杆上一格长为L，根据杠杆的平衡条件可得
FB•lB＝FA•lA
即
FB×L＝10N×2L
解得：FB＝20N，所以FB的示意图如图所示
（4）[4]如果FB为一个大小比FA小且方向竖直向上的力，则应作用在杠杆的右侧，且lB′＞lA，所以FB应作用在O点右侧第4格处，根据杠杆的平衡条件可得
FB′•lB′＝FA•lA
即
FB×4L＝10N×2L
解得：FB＝5N，所以FB的示意图如图所示
12． 2.1×104 4.2×103 等于 = ＜ 乙
【详解】
（1）[1]已知酒精的热值为3.0×107J/kg，则0.7g酒精完全燃烧放出的热量
Q＝mq＝0.7×10-3kg×3×107J/kg＝2.1×104J
0.7g酒精完全燃烧放出的热量为2.1×104J。
[2]这些热量如果全部被0.1kg的液体吸收，液体的温度升高了50℃，该液体的比热容
该液体的比热容为。
[3]因比热容是物质的一种特性，故0.1kg该液体的比热容等于0.5kg该液体的比热容。
（2）[4]从开始加热到第2分钟，加热时间相同，根据转换法，甲、乙两种液体吸收热量相同。
[5]如果两液体都加热到40℃，由图2知，乙加热时间长，由转换法，甲、乙两种液体吸收热量的关系为Q甲＜Q乙。
[6]根据比较吸热能力的方法，相同质量的液体，升高相同的温度，乙液体吸收热量更多，则乙液体的比热容更大。
13． 等于 变小 不变 不变
【详解】
[1]如图所示，L1、L2并联，并联电路各支路两端的电压相等，虽然L1比L2亮，但L1两端的电压等于L2两端的电压。
[2][3][4]由图可知，电流表A1原来测量干路的电流，电流表A2是测量L2支路的电流，若灯泡L1在实验过程中忽然烧坏，则电流表A1只测量L2支路的电流，电流表A1示数变小；并联电路各支路两端的电压相等，各支路之间互不影响，故L2两端的电压不变，电流表A2示数不变。
14． 10 变小 1.9 0.19 0.25
【详解】
（1）[1]当S1闭合、S2断开时，电压表测量电阻R两端的电压，电流表测量R的电流，根据可得电阻R的阻值为
（2）[2]S2闭合前，电压表测量R两端的电压，电压表的示数2.4V，S2闭合后，电阻R与灯泡L并联，电压表测量电阻R和灯泡两端的电压，电压表的示数为1.9V，R两端的电压是1.9V，R两端的电压变小。
（3）[3]闭合S2后，电压表测量电阻R和灯泡两端的电压，电压表的示数为1.9V，则灯泡L两端的电压为1.9V。
（4）[4]S2闭合后，电阻R与灯泡L先并联，电流表测量干路电流，流过R的电流为
则流过L的电流为
15． 见解析 300J 66.7% 不符合 没有考虑绳子重和机械之间的摩擦
【详解】
（1）[1]物块匀速提升1m，绳子自由端移动了3m，绳子的有效段数为
滑轮组的连接如下
（2）用100N的拉力把绳子自由端移动了3m，拉力所做的功的大小为
（3）把重为200N的物块匀速提升1m，做的有用功为
滑轮组的机械效率为
（4）在不考虑绳子重和机械之间的摩擦的条件下，作用在绳子自由端的拉力为
即
利用该关系式可求出该动滑轮的重力为100N不符合实际，因为这个式子是理想状态下的关系式，是没有考虑绳子重和机械之间的摩擦的情况下的关系。
16． 费力 费力 大于
【详解】
（1）[1]F甲˃GM，故使用甲提升物体M时费力。
（2）[2]F乙˃GM，使用乙提升物体M时费力。
（3）[3]设甲乙中将物体提升的高度为h，根据W＝Gh，做的有用功
W有甲=W有乙=GMh=5N×h
甲中做的总功
W总甲＝F甲h=5.5N×h
乙中绳子的有效段数为2，则绳子自由端移动的距离为s＝2h，乙中做的总功
W总乙＝F甲2h=5.5N×2h=11N×h
则甲的机械效率为
乙的机械效率
故甲的机械效率大于乙的机械效率。
17．（1）40Ω；（2）0.1kW•h，1000W
【详解】
解：（1）由图1可知，该用电器的额定电压为220V，额定功率为1210W，根据可得，该家用电器正常工作时的电阻为
（2）由图2可知，当用电器消耗1kW•h的电能时，指示灯闪烁2500次，所以指示灯闪烁250次时，用电器消耗的电能为
又因为消耗0.1kW•h电能所用的时间为
t＝6min＝0.1h
所以该用电器的实际功率为
答：（1）该用电器正常工作时的电阻是40Ω；
（2）该用电器工作6min消耗的电能为0.1kW•h，此时的实际功率为1000W。
18．（1）40J；（2）10W
【详解】
解（1）由图1和图2可知，OP段的速度为v＝0.4m/s，运动的时间为t1＝10s，根据速度公式可得，运动的路程为
F1在OP段做的功为
（2）由图3和图4可知，所用的时间t2＝10s，QR段运动的路程s2＝5m，F2在QR段所做的功为
则F2在QR段的功率为
答：（1）F1在OP段做的功为40J；
（2）F2在QR段的功率为10W。
19． 电阻两端的电压 0.14 观察电阻两端的电压是否保持不变 见解析
【详解】
（1）[1]研究“通过导体的电流与导体电阻”的关系时，需要保持电阻两端的电压不变，改变导体的电阻。
（2）[2]从图中得到电流表的量程是0﹣0.6A，分度值是0.02A，示数为0.14A。
（3）[3]探究通过导体的电流与导体电阻的关系，保持电阻两端的电压不变，在电阻R两端加上电压表，可以观察电阻两端的电压是否保持不变。
（4）[4]为了保持电阻两端的电压不变，需要通过调节滑动变阻器控制电压表的示数不变，所以电路中需要串联一个滑动变阻器，如下图
20． 温度计 秒表 见解析
【详解】
（1）[1][2]电热水壶正常工作时的热效率为
根据Q吸=c水m(t﹣t0)知，实验中需要用温度计测量出水的初温度和末温度；根据W＝P额t知，实验中还需要用秒表测量出加热时间。
（2）[3]根据（1）实验步骤为：
①用温度计测出壶中水的初温为t0。
②让电水壶在额定电压下工作，并把水加热，同时用秒表记录加热时间t，用温度计测出壶中水的末温为t1。
（3）[4]水吸收的热量为
Q吸=c水m(t﹣t0)
由可得，把水加热至t时消耗电能为
W＝P额t
电热水壶的效率
2022-2023学年广东省广州市九年级下册物理期末专项提升模拟题（A卷）
评卷人
得分
一、单选题
1．下列对生活中温度的一些估测，最接近客观事实的是（ ）
A．让人感觉温暖而舒适的房间温度为26℃ B．唐山地区最高气温为60℃
C．健康成年人的体温为38℃ D．冰箱保鲜室的温度为-5℃
2．如图，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（ ）
A．干木条 B．铅笔芯 C．塑料棒 D．陶瓷棒
3．王充在《论衡》提出：“云雾，雨之征也，夏则为露，冬则为霜，温则为雨，寒则为雪”。“冬则为霜”中，霜的形成发生的物态变化是（ ）
A．汽化 B．液化 C．凝固 D．凝华
4．下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用热水袋暖手，手的温度升高 B．用锯条锯木板，锯条的温度升高
C．用气筒给车胎打气，筒壁温度升高 D．用电钻给墙打孔，钻头的温度升高
5．下列不符合安全用电原则的是（ ）
A．用老旧的数据线给手机充电
B．家用电器失火，先断电后灭火
C．家中需更换灯泡时，先切断电源
D．在手机充电过程中，不可以接打电话
6．关于温度、热量和内能，下列说法正确的是（ ）
A．物体的温度越高，所吸收的热量越多
B．温度高的物体，内能一定大
C．热量都是从内能多的物体传递给内能少的物体
D．温度相同的两物体间不会发生热传递
7．许多小区都安装了智能门禁系统，如图甲所示。该系统可实现：当业主已登记的车辆进出小区时，通过摄像头识别车牌后，感应开关闭合起杆放行；当外来车辆进出时，由门卫登记后，手动闭合开关起杆放行。如图是同学们设计的四种电路，可实现上述功能的是（ ）
A． B．
C． D．
8．铁的比热容大于铜的比热容。质量相等的铁块和铜块吸收相等的热量，则铁块（ ）
A．升高的温度小 B．升高的温度大
C．具有的内能小 D．具有的内能大
9．如图所示是内燃机工作循环中的一个冲程，它是（ ）
A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
10．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（ ）
A．L1两端电压为4V B．L1两端电压为2V
C．L2两端电压为2V D．L2两端电压为6V
11．一杯温水放入正常工作的冰箱冷冻室内，下图中能正确反映其温度随时间变化的图像是（ ）
A． B．
C． D．
12．分别标有“6V 2W”、“4V 2W”的甲、乙两灯泡均正常发光，则（ ）
A．乙灯较亮 B．两灯一样亮
C．通过两灯的电流一样 D．通过甲灯的电流较大
13．如图，将冰块放于易拉罐中并加入适量的盐。用筷子搅拌大约半分钟，用温度计测量罐中冰与盐水混合物的温度，同时观察易拉罐的下部和底部会出现白霜。下列说法正确的是（ ）
A．冰与盐水混合物的温度等于0℃
B．冰与盐水混合物的温度高于0℃
C．实验过程中发生了凝固和升华现象
D．实验过程中发生了熔化和凝华现象
14．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（ ）
A．1.4 A 1.4 A B．0.28 A 1.12 A C．0.28 A 0.28 A D．1.12 A 0.28 A
15．在新冠肺炎疫情期间，防疫人员用如图甲所示电子测温仪测量体温，图乙是它工作的原理图，其中电源电压保持不变。R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电压表改装而成的。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）
A．被测温者温度越高，电路中的电流越大
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，电路消耗的电功率越大
D．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
16．如图甲所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示。则下列判断不正确的是（ ）
A．小灯泡的额定功率为24W
B．电源电压为12V
C．滑动变阻器的最大阻值为9Ω
D．小灯泡的最小功率为1.5W
评卷人
得分
二、填空题
17．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
18．在微观尺度下，科学家拍下了超亮的X射线把液体瞬间打得“灰飞烟灭”的情景，如图所示，此过程液体吸收X射线的能量，内能________，发生的物态变化是________．
19．在家用电器调查活动中，小乐让电热水器单独工作，测得家中如图所示的电能表5min转盘转了100r，热水器消耗的电能为 ___________kW·h，热水器的实际功率为 ___________kW。
20．如图所示为某品牌充电宝，容量为20000mA·h，输出电压为5V。充电宝充电时与其它家用电器的连接方式是 ___________；这款充电宝一次最大储存的能量是 ___________J，存储能量的过程中它相当于 ___________（选填“电源”或“用电器”）。
21．某吊扇的电动机工作时电压为220V，线圈中电流为0.3A，线圈电阻为50Ω，该电动机工作1s消耗的电能为___J，产生的热量为_____J｡
22．如图甲，电源电压保持不变，R1=10Ω。先将S1、S2闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V。则R1前后两种情况下的功率之比为 ___________。
评卷人
得分
三、作图题
23．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们接入电路。
24．小乐在物理兴趣小组研究了一种调光台灯，如图是它的内部电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱，请用笔画线代替导线按要求完成电路的连接，要求：闭合开关时，旋钮带动滑片逆时针转动时，灯泡变亮（电源未画出）。
评卷人
得分
四、简答题
25．小乐在街上看到商人在炒板栗时铁锅里加了沙子。请你用所学的物理知识解释加沙子的作用。
评卷人
得分
五、实验题
26．如图甲是小乐同学探究“水的沸腾”的实验装置。
（1）当水温上升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止记录；图乙中温度计的示数为 ___________℃；图丙中，表示水在沸腾时的现象是其中的 ___________图；
（2）由图丁可知水的沸点为 ___________℃，当地的大气压 ___________1标准大气压（选填“大于”、“等于”或“小于”）。
27．如图甲所示，用相同的装置探究“A液体和B液体的温度变化与吸热的关系”。虚线框表示两个相同的容器。
（1）在两个相同的容器中加入初温相同、______相同的A液体和B液体；要选用相同酒精灯的目的是使A液体和B液体在相同时间内 ______；
（2）实验过程不断用玻璃棒进行搅拌，这样做的目的是 ___________；
（3）实验中，通过比较 ___________来间接反映两种液体吸收的热量；
（4）图乙是根据实验数据绘制成温度与时间的关系图像。冬天，小乐想自制一个暖手袋，若只能从A液体或B液体中选一种液体装入暖手袋作为供热物质，则应选择 ___________。
28．在“探究电流产生的热量与电阻的关系”的实验中，提供了如图的实验器材，其中R1>R2。
（1）电路中电阻丝的连接方式是为了控制 ___________和通电时间相同；电阻丝放出热量的多少，是通过 ___________来进行判断的；
（2）闭合开关，经过一定的时间，用电阻丝R1加热的煤油温度升高了Δt1，用电阻丝R2加热的煤油温度升高了Δt2，那么Δt1___________Δt2（选填“大于”、“小于”或“等于”）；
（3）实验中加热煤油而不用水的主要原因是 ___________。
29．小乐到实验室做“测量小灯泡额定功率”的实验（小灯泡标有“2.5V”字样）。
（1）如图甲所示，闭合开关，移动滑片P到某一位置时，电压表示数如图乙所示，为了继续完成实验，应将滑片P向 ___________（选填“A”或“B”）端移动。小乐根据实验所测的数据，作出如图丙所示的图像，则小灯泡的额定功率为 ___________W；
（2）小乐 ___________（选填“能”或“不能”）用该实验装置中的器材完成探究电流与电压的关系。
30．在“探究电流与电阻的关系”实验中，实验器材有：电源（电压恒为4.5V）、电流表、电压表、滑动变阻器和开关各一个，定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干。
（1）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变大，连线不得交叉）；( )
（2）正确连接电路后，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图乙，其中阴影面积的物理意义是 ___________，其数值为 ___________；
（3）为了更直观地表示电压不变时电流与电阻的关系，可以改变横坐标，处理数据后画出电流I与 ___________的关系图线。
31．如图甲是用伏安法测一只阻值未知的定值电阻R，阻值的实物电路，电源电压恒为4.5V。
（1）图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；( )
（2）改正电路后，闭合开关，发现电压表示数接近4.5V，电流表示数接近0，其原因可能是 ___________（填字母）；
A．滑动变阻器断路
B．Rx断路
C．Rx短路
（3）故障排除后，移动滑片，当电压表示数为2.4V时，电流表示数如图乙所示，则待测电阻Rx=___________Ω；
（4）现有三组数据如下表所示，分析可知，实验中应选择最大阻值为 ___________的滑动变阻器；
实验次数
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.10
2
1.5
0.15
3
3.0
0.30
A．10Ω
B．20Ω
C．50Ω
（5）图丙是能巧测Rx阻值的实验电路，图中R为电阻箱。请在空白处填上适当内容。
①将开关接b，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱R的阻值R1；
②将开关接a，调节 ___________，保持 ___________不变，记下 ___________；
③则Rx=___________（用已知量和测量量表示）。
评卷人
得分
六、计算题
32．如图所示的电路中，电源电压保持6V不变，R1的阻值为5Ω。闭合开关S，电压表的示数为2V，求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。
33．有朋自远方来，烧一壶热水，拈几许茶叶，置于瓷制器皿中，沸水冲泡，这是闽西人独有的待客之道。如果用酒精炉烧水，将质量为1kg，温度为20℃的水加热至沸腾（1个标准大气压下），需完全燃烧40g酒精。已知c水=4.2×103J/（kg•℃），q酒精=3.0×107J/kg。求：
（1）40g酒精完全燃烧放出的热量；
（2）水吸收的热量；
（3）酒精炉的效率。
34．如图甲电路，电源电压恒定不变，小灯泡L的额定电压为12V，如图乙中的A、B分别是灯泡L和电阻R1的U图线．闭合开关S、S1，断开S2，滑动变阻器的滑片移至a端时，小灯泡恰好正常发光．闭合开关S、S2，断开S1，滑动变阻器滑片P移至中点时，电路中的电流为0.2A．求：
（1）小灯泡L的额定功率；
（2）滑动变阻器R2的最大阻值；
（3）电路的最大功率．
答案：
1．A
【详解】
A．让人感觉舒适的室内温度约为26摄氏度，故A符合题意；
B．唐山地区的最高气温不会达到60摄氏度，约为40摄氏度，故B不符合题意；
C．健康成年人的体温约为37摄氏度，故C不符合题意；
D．冰箱保鲜室的温度约为5摄氏度，故D不符合题意。
故选A。
2．B
【分析】
【详解】
A．干木条不易导电，属于绝缘体，不能使小灯泡发光，故A不符合题意；
B．铅笔芯的制作材料是石墨，石墨容易导电，属于导体，能使小灯泡发光，故B符合题意；
C．塑料棒不易导电，属于绝缘体，不能使小灯泡发光，故C不符合题意；
D．陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D不符合题意。
故选B。
3．D
【详解】
霜是空气中的水蒸气遇冷凝华为固体的小冰晶，故ABC不符合题意，D符合题意。
故选D。
4．A
【详解】
A．用热水袋暖手，手的温度升高，是热传递改变物体的内能；
B．用锯条锯木板，锯条的温度升高，锯条与木板摩擦，摩擦生热，锯条的温度升高，内能增大，是做功改变物体的内能；
C．用气筒给车胎打气，是压缩气体做功，筒壁温度升高， 内能增大，是做功改变物体的内能；
D．用电钻给墙打孔，电钻与墙摩擦，摩擦生热，钻头的温度升高，内能增大，是做功改变物体的内能。
故选A。
5．A
【详解】
A. 用老旧的数据线给手机充电存在不安全的隐患，不符合安全用电原则，故A符合题意；
B. 家用电器失火，应先断电后再灭火，故B不符合题意；
C. 家中需更换灯泡时，应先切断电源防止触电，故C不符合题意；
D. 在手机充电过程中，不可以接打电话，防止存在触电的危害，故D不符合题意。
故选A。
6．D
【详解】
A．物体的温度越高，可能吸收的热量越多，也有可能是外界对物体做功越多，故A错误；
B．内能的大小跟质量、温度、状态有关，只知道温度高低不能判断内能的大小，故B错误；
C．热量从高温物体传给低温物体或者从物体温度高的部分传到温度低的部分，内能多的物体温度不一定高，故C错误；
D．热传递的条件是两个物体之间存在温度差，温度相同的两物体间不会发生热传递，故D正确。
故选D。
7．C
【详解】
小区业主车辆进出小区门禁系统，通过摄像头识别车牌后，自动通电起杆放行；当外来车辆进出时，由门卫登记后，手动通电起杆放行。将摄像头识别和手动通行看成两个开关，则两个开关能单独控制电动机，即两开关并联后再与电动机串联。故ABD不符合题意，C符合题意。
故选C。
8．A
【分析】
【详解】
AB．质量相同的铁块和铜块，因为铁的比热容大于铜的比热容，吸收相同的热量后，由Q吸=cm△t可知，铜块的温度升高的多，铁块的温度升高较少，故A正确，B错误；
CD．内能的影响因素有多个，只根据吸热多少无法比较内能的大小，故CD错误。
故选A。
9．B
【详解】
图中的冲程两气门关闭，活塞上行，对气缸内气体进行压缩，活塞的机械能转为气缸内气体的内能，内能增加，温度升高，该冲程为压缩冲程，在压缩冲程中，能量转化关系是机械能转化为内能，故ACD不符合题意，B符合题意。
故选B。
10．B
【分析】
【详解】
由电路图知，两灯串联在电路中，电压表测灯L2两端的电压，而电压表的示数为4V，即L2两端的电压
U2=4V
据串联电路的电压特点知，L1两端的电压
U1=U-U2=6V-4V=2V
故ACD错误，B正确。
故选B。
11．D
【详解】
本题主要考查对水的凝固点和晶体凝固图象的记忆．冰为晶体，水的凝固点为0℃．将一杯常温的开水放入正常工作的冰箱的冷冻室中，水的温度逐渐降低，经过一段时间后，水达到凝固温度0℃并逐渐凝固；当水全部凝固后，冰的温度再次降低．由于A和B中图象温度升高，所以A和B都不正确；由于C图中的凝固点不是0℃，所以C不正确．故选D．
12．B
【详解】
AB．由题可知两灯的额定功率均为2W；若甲、乙两灯泡均正常发光，因灯正常发光时其实际功率等于额定功率，所以两灯的实际功率相等，因此两灯一样亮。故A不符合题意，B符合题意；
CD．甲、乙两灯泡均正常发光时功率一样大，但甲灯泡的额定电压更大，由可知通过甲灯的电流较小，故CD不符合题意。
故选B。
13．D
【详解】
AB．将冰块放于易拉罐中并加入适量的盐，由于冰的凝固点为0℃，冰与盐水混合后，盐水使冰的凝固点降低，所以冰与盐水混合物的温度低于0℃，故AB错误；
CD．将冰块放于易拉罐中并加入适量的盐，易拉罐中的冰水混合物吸收热量，使冰熔化，熔化吸热，空气中的水蒸气遇到冷的易拉罐凝华形成白霜，故实验过程中发生了熔化和凝华现象，故C错误，D正确。
故选D。
14．B
【分析】
【详解】
由电路图知，灯L1和L2并联，电流表A1测通过L1的电流，电流表A2测干路电流；因并联电路中干路电流等于各支路电流之和，干路电流大于任何一个支路的电流，而两电流表指针位置相同，所以干路电流表A2的量程为0～3A，分度值为0.1A，示数为1.4A，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.28A，即通过L1的电流是0.28 A，由并联电路的电流特点可知，通过L2的电流为
I2=I-I1=1.4A-0.28A=1.12A
15．D
【详解】
根据电路图可知，R与R0串联，显示仪与R并联，所以显示仪是电压表。
ABC．在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，说明被测温者温度越高，电压表示数越大，由串联电路分压特点可知，R的阻值越大，则热敏电阻的阻值随温度的升高而增大；根据串联电路的电阻关系可知，此时电路中的总电阻越大，由欧姆定律可知，电路电流越小；根据P=UI可知，电路消耗的总功率变小，故ABC错误；
D．温度相同时热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，根据串联电路的电压特点可知，R两端的电压越小，因此显示仪示数会变小，故D正确。
故选D。
16．D
【详解】
AB．由图甲可知，L与R串联，电压表测灯泡两端电压，电流表测电路中电流；当滑动变阻接入电路中的电阻为0时，电路为灯泡的简单电路，此时电路中电流最大，由图乙可知，电路中的电流I＝2A，电压表示数即电源电压
U＝UL＝12V
此时灯泡正常发光。则灯泡的额定功率
PL＝ULI＝12V×2A＝24W
故AB正确，不符合题意；
CD．当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图乙可知，此时灯泡两端的电压UL′＝3V，电路中的电流I′＝1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
UR＝U﹣UL′＝12V﹣3V＝9V
变阻器连入电路中的最大阻值
此时灯泡的最小功率
P最小＝UL′I′＝3V×1A＝3W
故C正确、不符合题意，故D错误，符合题意。
故选D。
17． 吸引轻小物体 失去
【详解】
[1]带电体具有吸引轻小物体的性质。
[2]摩擦起电的实质是电子的转移，物体失去电子带正电，得到电子带负电。
18． 增大 汽化
【详解】
[1][2]该过程中，液体吸收X射线的能量，内能增大，物体由液态变为气态，发生了汽化现象．
19． 0.1 1.2
【详解】
[1]1000r/kW·h表示电路中的用电器每消耗1kW·h电能，电能表的转盘转过1000转；则电能表的转盘转了100r，热水器消耗的电能
[2]热水器的实际功率
20． 并联 3.6×105 用电器
【详解】
[1]充电宝充电时与其它家用电器互不影响，是并联的。
[2]充电宝电池的容量为
Q=20000mA·h=20A·h
这款充电宝一次最大储存的能量
W=UIt=5V×20A×3600s=3.6×105J
[3]充电宝存储能量的过程中将电能转化为化学能，相当于用电器。
21． 66 4.5
【详解】
[1]该电动机工作1s消耗的电能为
[2]该电动机工作1s产生的热量为
22．81︰25
【详解】
将S1、S2闭合时，电路中只有R1工作，电压表测电源电压，也等于R1此时两端电压。
由图乙可知，电压表量程为0～3V，分度值为0.1V，示数为2.7V，即电源电压
U=U1=2.7V
再断开S2时，电路为R1和R2的串联电路，电压表测电阻R1两端的电压。两个电阻串联，R1两端电压等于电源电压的一部分，即电压表的示数减小了1.2V，则R1两端的电压为
U1＇=U﹣ΔU=2.7V﹣1.2V=1.5V
R1前后两种情况下的功率之比为
23．
【分析】
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；如下图所示：
24．
【详解】
由题意可知，电位器可调节灯的亮度，所以它应该与灯串联；闭合开关时，旋钮带动滑片逆时针转动时，灯泡变亮，则此时电路中电流变大，故由欧姆定律可知，旋钮带动滑片逆时针转动时，滑动变阻器接入电路中的阻值减小，则应接入a、b接线柱，电路连接如下图所示
25．见解析
【详解】
在炒板栗时，由于锅底的温度较高，很容易把板栗炒糊，如果锅中放入些沙子，由于沙子的比热容小，沙子很容易被炒热，这样沙子被炒热后可以均匀的把热量传递给板栗，这样板栗的炒货效果较好。
26． 98 A 98 小于
【详解】
（1）[1]由图乙知，温度计的分度值为1℃，所以其示数为98℃。
[2]由图丙知，A中气泡在上升过程中逐渐增大，是沸腾时的现象；B中气泡在上升过程中体积逐渐减小，是沸腾前的现象。
（2）[3]由图丁知，水在沸腾过程中温度保持98℃不变，所以水的沸点为98℃。
[4]此时水的沸点低于1标准大气压下水的沸点100℃，沸点随气压的减小而降低，所以当地的气压小于1标准大气压。
27． 质量 吸收热量相同 使液体受热均匀 加热时间 A
【详解】
（1）[1]在探究“A液体和B液体的温度变化与吸热的关系”的实验中，采用了控制变量法，根据控制变量法可知，应保持两种A、B两种液体的质量和初温相同。
[2]相同的酒精灯在相同时间内放出的热量相同，所以选用相同的酒精灯的目的是：使A液体和B液体在相同的时间内吸收的热量相等。
（2）[3]为使液体受热均匀，实验过程不断用玻璃棒进行搅拌。所以实验中使用玻璃棒的目的是使液体受热均匀。
（3）[4]相同的加热器在相同时间内放出的热量相同，根据转换法，两种液体吸收热量的多少可通过加热时间比较。
（4）[5]由乙图可知：质量相等的A和B两种液体，在吸收相同热量时（加热时间相同），A升温较低，则A的吸热能力强，A的比热容大；由于A的比热容大，根据Q=cmΔt可知，质量相同的A、B液体降低相同的温度，A放热多，故选择A液体装入暖手袋中作为供热物质。
28． 电流 温度计的示数变化 大于 煤油的比热容小于水的比热容
【详解】
（1）[1]闭合开关，两电阻串联接入电路，串联电路各处电流相等，所以电路中电阻丝的连接方式是为了控制电流相等。
[2]电阻丝放出热量的多少不能直接观察，是通过温度计的示数变化来进行判断的，这种实验方法叫转换法。
（2）[3]闭合开关，因电流和通电时间相同，R1>R2，根据Q=I2Rt可知，经过一定时间，R1产生的热量多，根据可知Δt1大于Δt2。
（3）[4]为了在较短的时间内达到明显的实验效果，选用煤油而不用水做实验，主要是由于煤油的比热容小于水的比热容，质量相同吸收相同的热量，温度变化更明显。
29． B 0.5 不能
【详解】
（1）[1]灯在额定电压下正常发光，图乙中电压表选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器两端的电压，由分压原理，应减小变阻器连入电路中的电阻，故滑片应向B端移动，直到电压表示数为额定电压。
[2]由如图丙所示的图像知，灯在额定电压下的电流为0.2A，则小灯泡的额定功率为
（2）[3]探究电流与电压的关系时，要控制电阻不变，而灯的电阻随温度的变化而变化，故不能用该实验装置中的器材完成探究电流与电压的关系。
30． 电阻两端的电压 2.5V
【详解】
（1）[1]滑片向左滑动时，电流表示数变大，说明滑动变阻器连入电路的电阻变小，滑动变阻器接入电路的电阻丝变短，所以滑动变阻器要接入A接线柱，滑动变阻器串联在电路中，如图所示
；
（2）[2][3]根据画出I﹣R图像（如图乙）知，图中阴影面积为长方形的面积，其面积等于IR，由欧姆定律得，，阴影面积表示的物理量是电阻两端的电压，其数值为
（3）[4]为了更直观地表示电压不变时电流与电阻的关系，因为，故可以改变横坐标，将横坐标改为电阻R的倒数，其图像为一条正比例函数图线。
31． B 10 C 电阻箱 滑动变阻器滑片P位置 电流表的示数仍为I和电阻箱R的阻值R2 R2-R1
【详解】
（1）[1]根据实验要求可知，要测量定值电阻的阻值大小，应利用电流表和定值电阻串联测量通过定值电阻的电流、电压表和定值电阻并联测量它两端的电压，同时，使电流从两表的正接柱流入、负接线柱流出；为了减小测量的误差，要利用滑动变阻器与定值电阻串联，改变定值电阻两端的电压和电路中的电流，进行多次测量，求平均值，据此改正电路如下图所示
（2）[2]由上图可知，闭合开关，定值电阻与滑动变阻器串联，电流表测量电路中的电流，电压表测量定值电阻两端的电压。电流表示数接近0，说明电路中某处断路；电压表有示数，说明电压表的两接线柱与电源两极能连通，则电路的故障可能是Rx断路，此时电压表与滑动变阻器串联，由于电压表的内阻很大，由串联电路的分压规律可知，电压表两端的电压很大，接近电源电压4.5V，故AC不符合题意，B符合题意。
故选B。
（3）[3]由图乙可知，电流表选择的量程是0～0.6A，分度值为0.02A，则电流表的示数为0.24A，此时Rx的阻值为
（4）[4]在第1次实验中，电路中的电流最小，滑动变阻器接入电路的阻值最大，根据串联电路的电压规律可知，滑动变阻器两端的电压为
此时滑动变阻器接入电路的阻值为
即滑动变阻器的最大阻值至少为35Ω，故AB不符合题意，C符合题意。
故选C。
（5）由电路图可知，当开关接b时，三个电阻串联，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表的示数I和电阻箱R的阻值R1。
[5][6][7]当开关接a时，电阻箱和滑动变阻器串联，保持滑动变阻器滑片P位置不变，调节电阻箱，使电流表示数仍为I，记下电阻箱R的阻值为R2。
[8]根据欧姆定律可知，电源电压一定，两次电路中的电流相等，则两次电路中的总电阻相等，则Rx的阻值的大小为
Rx=R2-R1
32．（1）0.4A；（2）10Ω
【详解】
解：（1）闭合开关，两电阻串联，电压表测量R1两端的电压。根据欧姆定律可知通过电阻R1的电流为
（2）根据串联电路的电流特点可知通过R2的电流为0.4A，根据串联电路的电压特点可知R2两端的电压为
根据欧姆定律可知电阻R2的阻值
答：（1）通过电阻R1的电流为0.4A；
（2）电阻R2的阻值为10Ω。
33．（1）1.2×106J；（2）3.36×105J；（3）28%。
【详解】
解：（1）酒精的质量
m=40g=4×10-2kg
酒精完全燃烧放出的热量为
Q放=mq酒精=4×10-2kg×3.0×107J/kg=1.2×106J
（2）水吸收的热量为
Q吸=c水m水Δt=4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）=3.36×105J
（3）酒精炉的效率
答：（1）40g酒精完全燃烧放出的热量是1.2×106J；
（2）水吸收的热量是3.36×105J；
（3）酒精炉的效率是28%。
34．（1）6W；（2）40Ω；（3）9.6W．
【分析】
根据开关的断开和闭合情况分析电路的连接情况，然后结合所学知识进行解答．
【详解】
（1）闭合开关S、S1，断开S2，滑动变阻器的滑片移至a端时，电路为灯泡L的简单电路，因额定电压下灯泡正常发光，所以，电源的电压U＝UL＝12V；由灯泡的电阻与温度有关可知，图线A为灯泡的I﹣U图象，由图象可知，灯泡的额定电流IL＝0.5A，则小灯泡L的额定功率：PL＝ULIL＝12V×0.5A＝6W；
（2）闭合开关S、S2，断开S1，滑动变阻器滑片P移至中点时，R1与R2串联，此时电路中的电流I＝0.2A，由图象乙可知，R1两端的电压U1＝8V，因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2＝12V﹣8V＝4V，由I＝可知，滑动变阻器接入电路中的电阻： R2＝＝＝20Ω，则滑动变阻器R2的最大阻值R2＝40Ω；
（3）当开关全部闭合且滑动变阻器的滑片位于a端时，R1与L并联，此时电路中的总电阻最小，总电流最大，电路的总功率最大，因并联电路中各支路两端的电压相等，所以，由图象可知，当U＝12V时，通过灯泡的电流IL＝0.5A，通过R1的电流I1＝0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′＝IL+I1＝0.5A+0.3A＝0.8A，电路的最大功率：P＝UI′＝12V×0.8A＝9.6W．
2022-2023学年广东省广州市九年级下册物理期末专项提升模拟题（B卷）
评卷人
得分
一、单选题
1．下列各家用电器正常工作时，电功率最接近40W的是（ ）
A．普通照明灯泡 B．微波炉
C．电热水器 D．家用空调
2．如图，在一个配有活塞的厚玻璃筒里放一小团硝化棉，迅速下压活塞硝化棉燃烧，这个过程中的能量转化与四冲程内燃机的哪个冲程相同（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
3．以下说法正确的是（ ）
A．分子间的引力一定大于斥力
B．静止在地面上的物体，其分子运动也停止
C．扩散现象可以发生在固体之间
D．液体分子间的距离比气体的大，比固体的小
4．石墨烯又称单层墨，它仅由一层碳原子组成，很薄但非常牢固坚硬。同时还具有许多奇特的属性，例如极强的拉力，优良的导电性和导热性，科研人员还发现细菌的细胞在石墨烯上无法生长。根据以上信息，石墨烯一定不能用来制成（ ）
A．高压输电线 B．坚韧的防弹衣 C．食品包装材料 D．保温隔热材料
5．将带正电的玻璃棒靠近泡沫球，出现如图所示的情形，若改用带负电的橡胶棒靠近这个泡沫球，下列判断正确的是（ ）
A．若相互吸引，则泡沫球不带电
B．若相互吸引，则泡沫球带正电
C．若相互排斥，则泡沫球带正电
D．若相互排斥，则泡沫球不带电
6．以下关于内能的说法正确的是（ ）
A．0℃的冰没有内能
B．温度越高的物体，其内能越大
C．当物体内能增加时，它的温度不一定会上升
D．内能小的物体不可能把热量传递给内能大的物体
7．球竖直向上运动，并落回地面，这过程中先后经过M、S两点。球在这两点的动能和重力势能如图所示，则球在S点的（ ）
A．速度比在M点的小
B．离地高度比在M点的低
C．机械能等于在M点的机械能
D．机械能大于在M点的机械能
8．如图所示的电路，闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，但电压表有示数。则该电路中存在的问题不可能是（ ）
A．灯L短路
B．灯L断路
C．滑动变阻器断路
D．滑动变阻器连接的是下面两个接线柱
9．用图中的装置进行实验，定值电阻R1和R2分别加热容器内的油（甲瓶中的油比乙瓶中的少）。两电阻工作相同时间，油均未沸腾，观察到甲温度计升温比乙温度计少，该过程电阻产生的热量全部被油吸收。根据上述信息，可判断（ ）
A．R1＜R2
B．R1＞R2
C．R1产生的热量比R2多
D．R1产生的热量与R2一样多
10．如图，用测力计拉动木块，使它沿同一水平路面运动。AB段，木块受水平力F1作用做匀速直线运动。CD段，改用另一大小不变的水平力F2拉动木块继续运动。两力大小如图所示。已知sAB＝sCD，运动时间tAB＞tCD，下列说法中正确的是（ ）
A．木块在AD段一直做匀速直线运动
B．CD段，木块受到的摩擦力大小为2.8N
C．AB段F1做的功等于CD段F2做的功
D．AB段F1做的功的功率小于CD段F2做的功的功率
评卷人
得分
二、综合题
11．如图1所示，以O为支点质量忽略不计的杠杆挂上10N重物A，杠杆同时还受另一个力FB作用（图中未画出），杠杆处于平衡状态（杠杆上每格的长度相同，忽略绳重）。
（1）这个杠杆受到的阻力FA_____（选填“是”或“不是”）重物A的重力；
（2）请在图1中画出阻力FA的力臂lA_____；
（3）如果FB为一个大小比FA大且方向竖直向下的力，请在图1中画出FB的示意图并标示它的大小_____；
（4）如果FB为一个大小比FA小且方向竖直向上的力，请在图2中画出FB的示意图并标示它的大小_____。
评卷人
得分
三、填空题
12．（1）已知酒精的热值为3.0×107J/kg，则0.7g酒精完全燃烧放出的热量为 _____J；这些热量如果全部被0.1kg的液体吸收，液体的温度升高了50℃，则该液体的比热容为 _____J/（kg•℃），0.1kg该液体的比热容 _____（选填“大于”、“等于”或“小于”）0.5kg该液体的比热容；
（2）用相同的加热器给初温及质量均相同的甲、乙两种液体加热，如图1所示。两种液体每秒吸收的热量相同，这两种液体的温度～加热时间的图线如图2所示。
①从开始加热到第2分钟，甲、乙两种液体吸收热量的关系为Q甲_____Q乙（选填“＞”、“＝”或“＜”）；
②如果两液体都加热到40℃，甲、乙两种液体吸收热量的关系为Q甲_____Q乙（选填“＞”、“＝”或“＜”）；
③通过分析可得，_____（选填“甲”或“乙”）液体的比热容更大。
13．如图所示，电源两端的电压保持不变。闭合开关后，小王发现L1比L2亮，则L1两端的电压 _____（选填“大于”、“等于”或“小于”）L2两端的电压；若灯泡L1在实验过程中忽然烧坏，则电流表A1示数 _____，L2两端的电压 _____，电流表A2示数 _____（后三空均选填“变大”、“变小”或“不变”）。
14．小莉按如图所示的电路做实验，其中R为定值电阻，小灯泡L的额定电压为3.8V。当S1闭合，S2断开时，电压表的示数为2.4V，电流表的示数为0.24A；再闭合S2后，电压表的示数为1.9V，电流表的示数为0.44A。
（1）R的阻值大小为 _____Ω；
（2）与S2闭合前相比，S2闭合后，R两端的电压 _____（选填“变大”、“变小”或“不变”）；
（3）S2闭合后，小灯泡L两端的电压为 _____V；
（4）S2闭合后，流过R的电流为 _____A，流过L的电流为 _____A。
15．小明借助图所示的滑轮组用100N的拉力把重为200N的物块匀速提升1m，绳子自由端移动了3m。
（1）请根据该信息在图上画出正确的绕线方式_____；
（2）拉力所做的功的大小为 _____；
（3）滑轮组的机械效率为 _____；（保留一位小数）
（4）小明在对整个滑轮组进行受力分析时，得出以下关系式：G动＝3F拉﹣G物，并利用该关系式求出该动滑轮的重力为100N。你觉得求出的结果符合实际吗_____？请说明理由。 _____
16．如图所示，小明分别使用甲、乙两种机械匀速提升同一物体M到同一高度，测得两次拉力和物体M所受的重力如表所示。
F甲
F乙
GM
5.5N
5.5N
5N
（1）使用甲提升物体M时 _____（选填“省力”、“费力”或“既不省力也不费力”）；
（2）使用乙提升物体M时 _____（选填“省力”或“费力”）；
（3）甲的机械效率 _____（选填“大于”、“等于”或“小于”）乙的机械效率。
评卷人
得分
四、计算题
17．某家用电器的铭牌如图1所示。
（1）该家用电器正常工作时的电阻是多少？
（2）某天用电高峰期，关闭其他用电器，单独接入该家用电器工作6min，此过程中如图2所示的电能表一共闪了250次，求该用电器工作6min消耗的电能及此时的实际功率。
18．已知物块的重力为15N，第一次在大小为10N的水平拉力F1作用下沿着水平面运动，如图1所示，物块在OP段的速度﹣时间图象如图2所示；第二次在大小为20N的拉力F2作用下沿着斜面向上运动，如图3所示，F2的方向始终沿着物块运动方向，物块在QR段的路程一时间图象如图4所示。
（1）求F1在OP段做的功；
（2）求F2在QR段的功率。
评卷人
得分
五、实验题
19．为了研究“通过导体的电流与导体电阻”的关系，小明将同一电源依次与5Ω、10Ω、15Ω、20Ω等阻值不同的电阻相连，如图1所示。
（1）该实验需要控制哪个物理量不变？_____；
（2）表记录了每次实验的数据，第3次实验电流表的示数如图2所示，请将其填入实验表格中；
实验次数
电阻/Ω
电流/A
1
5
0.28
2
10
0.18
3
15
____
4
20
0.12
（3）通过分析数据，小明并未能得到“通过导体的电流与导体电阻成反比”的结论。为了找到原因，老师建议小明在电阻R两端并联一个电压表，如图3所示，其目的是：_____；
（4）通过以上实验，小明找出了自己的问题所在，他应当如何对实验电路进行改进？请在图4所示的虚线框内画出相应的电路图_____。
20．把装有一定质量水的电热水壶接在电路中，使其正常工作。已知该电热水壶的额定功率为P额，水壶内水的质量为m，水的比热容为c水，请你设计实验测量该电热水壶正常工作时的热效率。
（1）实验还需要的仪器有：_____和_____；
（2）实验步骤：_____；（实验过程中，水未沸腾）
（3）电热水壶正常工作时的热效率η=_____。（用题目已知及补充的物理量符号表示）
答案：
1．A
【详解】
普通照明灯泡的功率在40W左右，微波炉、电热水器、家用空调的功率都在1000W左右。故A符合题意；BCD不符合题意。
故选A。
2．B
【详解】
迅速向下压活塞，活塞会压缩空气做功，活塞的机械能转化为空气的内能，使空气的内能增加，温度升高，当温度达到棉花的燃点时，棉花就会燃烧，通过此实验可说明做功可以改变物体的内能；内燃机四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能，排气和吸气冲程没有能的转化，故B符合题意；ACD不符合题意。
故选B。
3．C
【详解】
A．分子间同时存在引力和斥力，当分子间距离大于平衡距离，引力大于斥力；当分子间距离等于平衡距离时，引力等于斥力；当分子间距离小于平衡距离时，引力小于斥力，故A错误；
B．根据分子的动理论可知，分子在永不停息的做无规则运动，所以静止在地面上的物体，其分子也在不停地做无规则运动，故B错误；
C．扩散现象指的是不同的物质互相接触时，彼此进入对方的现象，扩散现象可以发生在固体、液体和气体之间，故C正确；
D．一般情况下，液体分子间的距离比气体的小，比固体的大，故D错误。
故选C。
4．D
【详解】
A．由题意可知，石墨烯具有优良的导电性，故可以用来制作高压输电线，故A不符合题意；
B．由题意可知，石墨烯具有极强的拉力，故可以用来制作坚韧的防弹衣，故B不符合题意；
C．由题意可知，细菌的细胞无法在石墨烯上生存，故石墨烯可以用来制作食品包装材料，故C不符合题意；
D．由题意可知，石墨烯具有优良的导热性，故不可以用来制作保温隔热材料，故D符合题意。
故选D。
5．A
【详解】
AB．因为带电体能够吸引轻小物体，异种电荷相互吸引，所以带正电的玻璃棒靠近泡沫球相互吸引，则小球有可能不带电或带负电；现改用带负电的橡胶棒靠近这个泡沫球，若相互吸引，则说明小球不带电，故A正确， B错误；
CD．因为带电体能够吸引轻小物体，异种电荷相互吸引，所以带正电的玻璃棒靠近泡沫球相互吸引，则小球有可能不带电或带负电；现改用带负电的橡胶棒靠近这个泡沫球，若相互排斥，则说明小球带负电，故CD错误。
故选A。
6．C
【详解】
A．因为物体的分子永不停息地做无规则的运动，所以任何物体都有内能，0℃的冰仍具有内能，故A错误；
B．内能不仅与温度有关，还与物体的质量有关，所以温度高的物体内能不一定大，故B错误；
C．物体的内能增加，温度不一定升高，例如，晶体熔化吸热，内能变大，但温度保持不变，故C正确；
D．物体的内能与温度、质量和状态有关，内能小的物体，可能温度高，而热传递的方向是从高温物体到低温物体，与内能大小无关，所以内能小的物体可能把热量传递给内能大的物体，故D错误。
故选C。
7．B
【详解】
A．球的质量不变，球在S点的动能大于M点动能，所以球在S点的速度大于M点速度。故A不符合题意；
B．S点的重力势能小于M点的重力势能，球的质量不变，所以球在S点的高度小于M点的高度。故B符合题意；
CD．球在运动过程中没有发生弹性形变，所以机械能等于动能和重力势能之和，由图知，球在S点重力势能和M点动能相等，S点的动能小于M点的重力势能，所以S点的机械能小于M点的机械能。故CD不符合题意。
故选B。
8．B
【详解】
AC．由图可知，该电路为串联电路，电压表测量的是滑动变阻器两端的电压。闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，这表明灯泡短路或灯泡的实际功率过小或电路出现了断路现象；电压表有示数，说明电压表与电源之间是接通的，所以故障可能是灯泡短路或滑动变阻器断路，故AC不符合题意；
B．若灯泡断路，则电压表无示数，故B符合题意；
D．滑动变阻器连接的是下面两个接线柱，此时滑动变阻器接入电路的电阻最大，移动滑片，滑动变阻器接入电路的电阻不变，根据欧姆定律可知，此时电路中的电流是最小的，灯泡的功率最小，达不到发光的亮度，灯泡不发光，故D不符合题意。
故选B。
9．A
【详解】
CD．甲瓶中的油比乙瓶中的少，即m甲˂m乙，工作相同时间，油均未沸腾，且甲温度计升温少，即Δt甲˂Δt乙，由Q＝cmΔt可知，瓶中油吸热少，而电阻产生的热量全部被油吸收，所以R1产生的热量比R2少，故CD不符合题意；
AB．由图知，两电阻串联，所以通过它们的电流相等，通电时间相同，R1产生的热量比R2少，由Q＝I2Rt可知，R1˂R2。故A符合题意，B不符合题意。
故选A。
10．D
【详解】
AB．由图可知，测力计的分度值为0.2N，则测力计示数F1为2.2N，F2为2.8N。AB段，木块受水平力F1作用做匀速直线运动，处于平衡状态，则拉力等于摩擦力，即
f1＝F1＝2.2N
CD段，木块对水平路面压力不变，接触面的粗糙程度不变，所以木块受到的摩擦力f2不变，仍为2.2N，因为F2大于f2，所以木块做加速运动，故AB错误；
C．已知sAB＝sCD，由AB知，F1＜F2，根据公式W＝Fs可知，AB段F1做的功小于CD段F2做的功，故C错误；
D．运动时间tAB＞tCD，由C可知，AB段F1做的功小于CD段F2做的功，根据可知，AB段F1做的功的功率小于CD段F2做的功的功率，故D正确。
故选D。
11． 不是
【详解】
（1）[1]阻力是杠杆受到的，作用点在杠杆上，而重力是物体A受到的，作用点在A的重心上，所以杠杆受到的阻力FA不是重物A的重力。
（2）[2]从支点O作FA作用线的垂线，垂线段长为其力臂lA，如图所示
（3）[3]如果FB为一个大小比FA大且方向竖直向下的力，则应作用在杠杆的左侧，且lB＜lA，由图可知，FB应作用在O点左侧一格处，设杠杆上一格长为L，根据杠杆的平衡条件可得
FB•lB＝FA•lA
即
FB×L＝10N×2L
解得：FB＝20N，所以FB的示意图如图所示
（4）[4]如果FB为一个大小比FA小且方向竖直向上的力，则应作用在杠杆的右侧，且lB′＞lA，所以FB应作用在O点右侧第4格处，根据杠杆的平衡条件可得
FB′•lB′＝FA•lA
即
FB×4L＝10N×2L
解得：FB＝5N，所以FB的示意图如图所示
12． 2.1×104 4.2×103 等于 = ＜ 乙
【详解】
（1）[1]已知酒精的热值为3.0×107J/kg，则0.7g酒精完全燃烧放出的热量
Q＝mq＝0.7×10-3kg×3×107J/kg＝2.1×104J
0.7g酒精完全燃烧放出的热量为2.1×104J。
[2]这些热量如果全部被0.1kg的液体吸收，液体的温度升高了50℃，该液体的比热容
该液体的比热容为。
[3]因比热容是物质的一种特性，故0.1kg该液体的比热容等于0.5kg该液体的比热容。
（2）[4]从开始加热到第2分钟，加热时间相同，根据转换法，甲、乙两种液体吸收热量相同。
[5]如果两液体都加热到40℃，由图2知，乙加热时间长，由转换法，甲、乙两种液体吸收热量的关系为Q甲＜Q乙。
[6]根据比较吸热能力的方法，相同质量的液体，升高相同的温度，乙液体吸收热量更多，则乙液体的比热容更大。
13． 等于 变小 不变 不变
【详解】
[1]如图所示，L1、L2并联，并联电路各支路两端的电压相等，虽然L1比L2亮，但L1两端的电压等于L2两端的电压。
[2][3][4]由图可知，电流表A1原来测量干路的电流，电流表A2是测量L2支路的电流，若灯泡L1在实验过程中忽然烧坏，则电流表A1只测量L2支路的电流，电流表A1示数变小；并联电路各支路两端的电压相等，各支路之间互不影响，故L2两端的电压不变，电流表A2示数不变。
14． 10 变小 1.9 0.19 0.25
【详解】
（1）[1]当S1闭合、S2断开时，电压表测量电阻R两端的电压，电流表测量R的电流，根据可得电阻R的阻值为
（2）[2]S2闭合前，电压表测量R两端的电压，电压表的示数2.4V，S2闭合后，电阻R与灯泡L并联，电压表测量电阻R和灯泡两端的电压，电压表的示数为1.9V，R两端的电压是1.9V，R两端的电压变小。
（3）[3]闭合S2后，电压表测量电阻R和灯泡两端的电压，电压表的示数为1.9V，则灯泡L两端的电压为1.9V。
（4）[4]S2闭合后，电阻R与灯泡L先并联，电流表测量干路电流，流过R的电流为
则流过L的电流为
15． 见解析 300J 66.7% 不符合 没有考虑绳子重和机械之间的摩擦
【详解】
（1）[1]物块匀速提升1m，绳子自由端移动了3m，绳子的有效段数为
滑轮组的连接如下
（2）用100N的拉力把绳子自由端移动了3m，拉力所做的功的大小为
（3）把重为200N的物块匀速提升1m，做的有用功为
滑轮组的机械效率为
（4）在不考虑绳子重和机械之间的摩擦的条件下，作用在绳子自由端的拉力为
即
利用该关系式可求出该动滑轮的重力为100N不符合实际，因为这个式子是理想状态下的关系式，是没有考虑绳子重和机械之间的摩擦的情况下的关系。
16． 费力 费力 大于
【详解】
（1）[1]F甲˃GM，故使用甲提升物体M时费力。
（2）[2]F乙˃GM，使用乙提升物体M时费力。
（3）[3]设甲乙中将物体提升的高度为h，根据W＝Gh，做的有用功
W有甲=W有乙=GMh=5N×h
甲中做的总功
W总甲＝F甲h=5.5N×h
乙中绳子的有效段数为2，则绳子自由端移动的距离为s＝2h，乙中做的总功
W总乙＝F甲2h=5.5N×2h=11N×h
则甲的机械效率为
乙的机械效率
故甲的机械效率大于乙的机械效率。
17．（1）40Ω；（2）0.1kW•h，1000W
【详解】
解：（1）由图1可知，该用电器的额定电压为220V，额定功率为1210W，根据可得，该家用电器正常工作时的电阻为
（2）由图2可知，当用电器消耗1kW•h的电能时，指示灯闪烁2500次，所以指示灯闪烁250次时，用电器消耗的电能为
又因为消耗0.1kW•h电能所用的时间为
t＝6min＝0.1h
所以该用电器的实际功率为
答：（1）该用电器正常工作时的电阻是40Ω；
（2）该用电器工作6min消耗的电能为0.1kW•h，此时的实际功率为1000W。
18．（1）40J；（2）10W
【详解】
解（1）由图1和图2可知，OP段的速度为v＝0.4m/s，运动的时间为t1＝10s，根据速度公式可得，运动的路程为
F1在OP段做的功为
（2）由图3和图4可知，所用的时间t2＝10s，QR段运动的路程s2＝5m，F2在QR段所做的功为
则F2在QR段的功率为
答：（1）F1在OP段做的功为40J；
（2）F2在QR段的功率为10W。
19． 电阻两端的电压 0.14 观察电阻两端的电压是否保持不变 见解析
【详解】
（1）[1]研究“通过导体的电流与导体电阻”的关系时，需要保持电阻两端的电压不变，改变导体的电阻。
（2）[2]从图中得到电流表的量程是0﹣0.6A，分度值是0.02A，示数为0.14A。
（3）[3]探究通过导体的电流与导体电阻的关系，保持电阻两端的电压不变，在电阻R两端加上电压表，可以观察电阻两端的电压是否保持不变。
（4）[4]为了保持电阻两端的电压不变，需要通过调节滑动变阻器控制电压表的示数不变，所以电路中需要串联一个滑动变阻器，如下图
20． 温度计 秒表 见解析
【详解】
（1）[1][2]电热水壶正常工作时的热效率为
根据Q吸=c水m(t﹣t0)知，实验中需要用温度计测量出水的初温度和末温度；根据W＝P额t知，实验中还需要用秒表测量出加热时间。
（2）[3]根据（1）实验步骤为：
①用温度计测出壶中水的初温为t0。
②让电水壶在额定电压下工作，并把水加热，同时用秒表记录加热时间t，用温度计测出壶中水的末温为t1。
（3）[4]水吸收的热量为
Q吸=c水m(t﹣t0)
由可得，把水加热至t时消耗电能为
W＝P额t
电热水壶的效率
相关试卷
2022-2023学年安徽省安庆市九年级上册物理期末专项提升模拟题（AB卷）含解析： 这是一份2022-2023学年安徽省安庆市九年级上册物理期末专项提升模拟题（AB卷）含解析，共32页。试卷主要包含了下列说法正确的是，如图所示是非接触式红外线测温枪等内容，欢迎下载使用。
2022-2023学年广东省广州市九年级上册物理期末模拟题（AB卷）含解析： 这是一份2022-2023学年广东省广州市九年级上册物理期末模拟题（AB卷）含解析，共48页。试卷主要包含了下列关于导体电阻的说法正确的是等内容，欢迎下载使用。
2022-2023学年湖北省黄冈市九年级上册物理期末专项提升模拟题（AB卷）含解析： 这是一份2022-2023学年湖北省黄冈市九年级上册物理期末专项提升模拟题（AB卷）含解析，共41页。试卷主要包含了单 选 题，多选题，填 空 题，作图题，实验探究题，计算题等内容，欢迎下载使用。
