09-电功率的计算（选择题·基础题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编
展开
这是一份09-电功率的计算（选择题·基础题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编，共28页。
09-电功率的计算（选择题·基础题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编

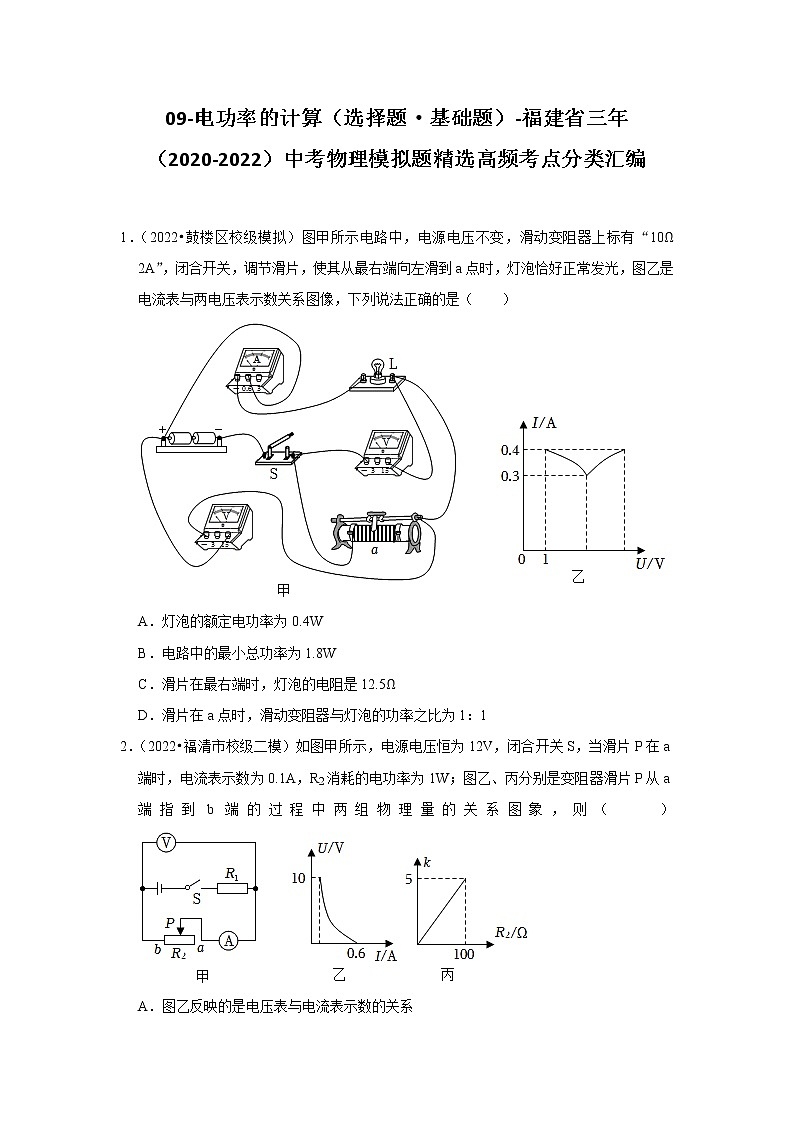

1．（2022•鼓楼区校级模拟）图甲所示电路中，电源电压不变，滑动变阻器上标有“10Ω 2A”，闭合开关，调节滑片，使其从最右端向左滑到a点时，灯泡恰好正常发光，图乙是电流表与两电压表示数关系图像，下列说法正确的是（ ）
A．灯泡的额定电功率为0.4W
B．电路中的最小总功率为1.8W
C．滑片在最右端时，灯泡的电阻是12.5Ω
D．滑片在a点时，滑动变阻器与灯泡的功率之比为1：1
2．（2022•福清市校级二模）如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端指到b端的过程中两组物理量的关系图象，则（ ）
A．图乙反映的是电压表与电流表示数的关系
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图丙反映的是R2与R1的电功率比值k与R1的关系
D．滑片P在a端时，R1的阻值为20Ω，消耗的电功率为0.2W
3．（2022•南平模拟）小灯泡L标有“3V 1W”的字样，图甲是其电流随电压变化的曲线，将其连入图乙所示的电路，电源电压恒定为6V，当电压表示数为4.5V时，下列选项中正确的是（ ）
A．小灯泡灯丝电阻值为9Ω
B．小灯泡消耗的电功率为1W
C．电路消耗的总功率为1.5W
D．滑动变阻器连入电路的阻值为13.5Ω
4．（2022•宁德模拟）如图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关，将滑动变阻器的滑片从最右端移至最左端，根据电表示数作出R2的U﹣I图象，如图乙中线段AB所示。下列判断正确的是（ ）
A．电源电压为3V
B．R2的最大电阻为25Ω
C．电阻R1的U﹣I图象与线段AB不相交
D．滑片向左移动过程中，电路消耗的总功率变小

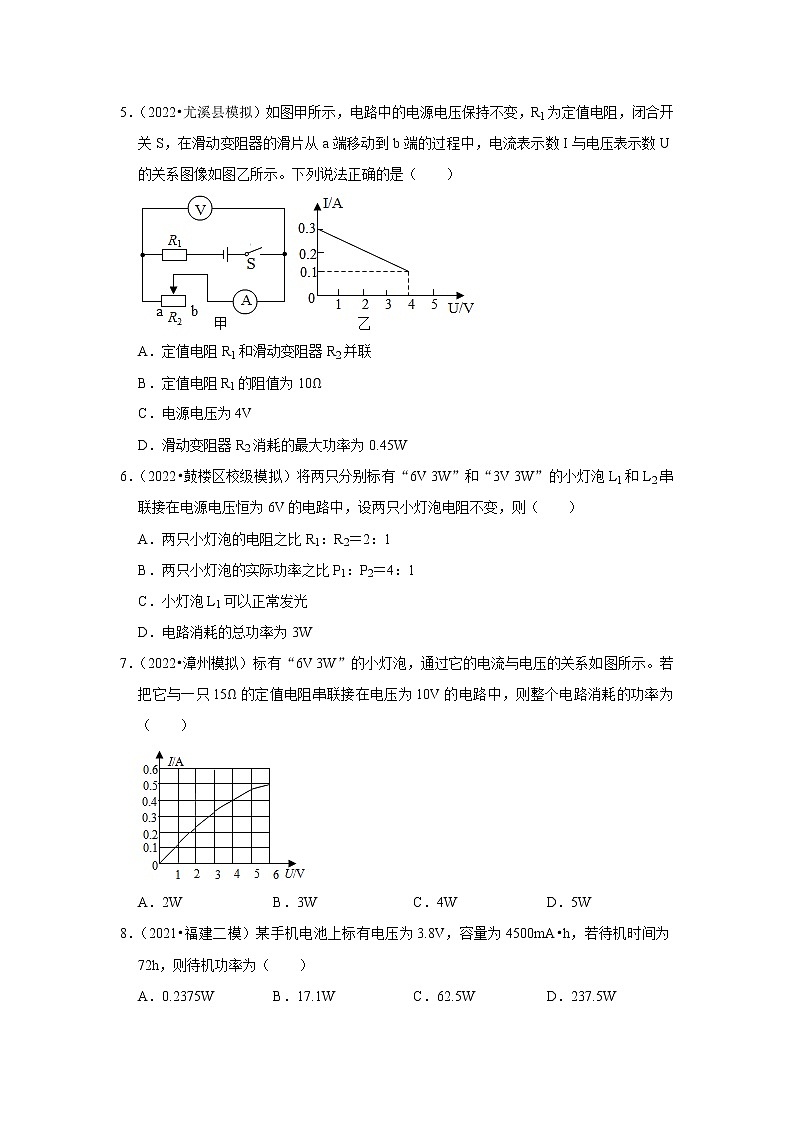

5．（2022•尤溪县模拟）如图甲所示，电路中的电源电压保持不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示。下列说法正确的是（ ）
A．定值电阻R1和滑动变阻器R2并联
B．定值电阻R1的阻值为10Ω
C．电源电压为4V
D．滑动变阻器R2消耗的最大功率为0.45W
6．（2022•鼓楼区校级模拟）将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（ ）
A．两只小灯泡的电阻之比R1：R2＝2：1
B．两只小灯泡的实际功率之比P1：P2＝4：1
C．小灯泡L1可以正常发光
D．电路消耗的总功率为3W
7．（2022•漳州模拟）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（ ）
A．2W B．3W C．4W D．5W
8．（2021•福建二模）某手机电池上标有电压为3.8V，容量为4500mA•h，若待机时间为72h，则待机功率为（ ）
A．0.2375W B．17.1W C．62.5W D．237.5W
9．（2021•福建模拟）如图所示分别是小灯泡L和电阻R的U﹣I图像，由图像可知，下列说法错误的是（ ）
A．电阻R的阻值为5Ω
B．当L与R串联，电流为0.4A时，则电源电压为2.0V
C．当L与R并联，电源电压为1.0V时，则干路上的电流为0.6A
D．当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W
10．（2021•福州模拟）如图所示的电路中，电源电压保持不变，闭合开关S，移动变阻器滑片，使电压表V1和V2示数之比为2：1，此时R2的功率为P1；再次移动变阻器滑片，使电压表V1和V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（ ）
A．1：4 B．1：1 C．2：1 D．4：1
11．（2021•福州模拟）如图甲所示的电路，当仅闭合开关S1时，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A，通过灯泡L的电流随其两端电压变化的关系图像如图乙所示。则（ ）
A．电源电压为2V
B．电路的总功率为9W
C．定值电阻R的阻值为8Ω
D．灯泡L消耗的实际功率为5W
12．（2021•福州一模）如图所示的是李铭同学家的电能表，该电能表的表盘上标有“3000r/（kW•h）”的字样。若整个家族电路中只有一台洗衣机在正常工作，该电能表在3小时内转了3600转，则该洗衣机的额定功率为（ ）
A．400W B．600W C．800W D．1200W
13．（2021•永定区模拟）甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（ ）
A．只闭合开关S1时，小灯泡L 的电阻为4Ω
B．再闭合开关S2时，电流表示数增加0.2A
C．再闭合开关S2时，电路总功率为1.4W
D．再闭合开关S2后，在1min 内电阻R产生的热量为240J
14．（2021•鼓楼区校级模拟）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A．2V 0.8W B．4.5V 0.5W C．2.5V 1W D．4.5V 1W
15．（2021•鼓楼区校级模拟）如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（ ）
A．3V 1A B．1.5V 1A
C．3V 0.5A D．1.5V 0.5A
16．（2021•连江县模拟）有两个电路元件A和B．流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（ ）
A．2.0V 0.8W B．2.5V 1.0W
C．4.5V 1.0W D．4.5V 1.8W
17．（2021•福建模拟）为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1min内电能表转盘转动15圈。电能表的部分技术参数如表，该电热杯的电功率是（ ）
电压
220V
电流规格
10（20）A
电流频率
50Hz
每千瓦时的转数
3000revs/（kW•h）
A．300W B．30W C．150W D．200W
18．（2020•思明区校级二模）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
19．（2020•翔安区模拟）如图甲所示，R1的阻值是20Ω。滑动变阻器R2消耗的功率P2与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（ ）
A．0.45 W B．0.50 W C．0.55W D．0.80 W
20．（2020•厦门模拟）小夏用笔记本电脑学习微课程，电脑正常工作时电功率为P1，一段时间后电脑电量降低，开启“节电模式”，电功率为P2，接着对电脑充电，充电功率为P3，电池电量百分比不断增大。则（ ）
A．P3＞P1＞P2 B．P1＜P2＜P3 C．P1＞P2＞P3 D．P1＝P2＝P3
21．（2020•宁德模拟）图甲是灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，整个电路消耗的实际功率为1.6W。下面的说法中正确的是（ ）
A．电流表的示数为0.3A B．电源电压为3.5V
C．灯泡 L1的功率为1W D．灯泡L1比 L2暗
22．（2020•梅列区校级二模）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（ ）
A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W
23．（2020•秀屿区校级一模）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则（ ）
A．电源电压为30V
B．当S1、S2都闭合时，电流表示数为2A
C．当闭合S1、断开S2时，R1的功率为10W
D．当S1、S2都闭合时，整个电路消耗的功率最大
24．（2020•惠安县模拟）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两挡，电压表有3V、15V两挡，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W
D．在5V时小灯泡功率为1.5W
参考答案与试题解析
1．（2022•鼓楼区校级模拟）图甲所示电路中，电源电压不变，滑动变阻器上标有“10Ω 2A”，闭合开关，调节滑片，使其从最右端向左滑到a点时，灯泡恰好正常发光，图乙是电流表与两电压表示数关系图像，下列说法正确的是（ ）
A．灯泡的额定电功率为0.4W
B．电路中的最小总功率为1.8W
C．滑片在最右端时，灯泡的电阻是12.5Ω
D．滑片在a点时，滑动变阻器与灯泡的功率之比为1：1
【解答】解：
AB．由电路图可知，变阻器R与灯泡L串联，电压表V1测滑动变阻器R两端电压，电压表V2测L两端电压，电流表测电路中的电流，当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，由乙图可知，最小电流为0.3A，此时灯泡和滑动变阻器两端的电压相等，则电源电压为
U＝2UR＝2IR2＝2×0.3A×10Ω＝6V
电路中的最小总功率为
Pmin＝UImin＝6V×0.3A＝1.8W
当滑片从最右端向左端滑到a点时，接入电路中的电阻变小，电路中的电流变大，由串联电路分压特点可知，R2两端的电压变小，灯泡两端的电压变大，当小灯泡恰好正常发光时，电路中的电流最大，由图乙可知，小灯泡正常发光时的电流为0.4A，变阻器的电压为1V，此时小灯泡的电压为
U额＝U﹣UR′＝6V﹣1V＝5V
灯泡的额定电功率为
P额＝U额I额＝5V×0.4A＝2W
故A错误，B正确；
C．滑片在最右端时，电路中电流最小为0.3A，此时灯泡和滑动变阻器两端的电压相等，
则灯泡电压为U1＝＝＝3V，
灯泡的电阻是R1＝＝＝10Ω，
故C错误；
D．滑片在a点时，滑动变阻器与灯泡的功率之比为P＝＝＝＝，
故D错误。
故选B。
2．（2022•福清市校级二模）如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端指到b端的过程中两组物理量的关系图象，则（ ）
A．图乙反映的是电压表与电流表示数的关系
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图丙反映的是R2与R1的电功率比值k与R1的关系
D．滑片P在a端时，R1的阻值为20Ω，消耗的电功率为0.2W
【解答】解：
由图知，两电阻串联，电压表测R2的电压，电流表测电路中的电流，
当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W，
根据串联电路电流的规律及P2a＝Ia2R2a，
故R2a＝＝＝100Ω；
R2两端的电压U2a＝＝＝10V，
R1两端电压U1a＝U﹣U2a＝12V﹣10V＝2V，
由I＝得，R1＝＝＝20Ω；
A、P在a端时，变阻器连入电路中的电阻最大，电路中的电流最小，由分压原理，R2的电压最大，即电压表示数最大；
P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大；
根据欧姆定律和串联电路的特点可知：变阻器两端的电压U2＝U﹣IR1，由此可知电压表示数与电流表示数变化图像是直线，不是曲线；故A错误；
B、滑片P在b端时，R2的接入电阻为零，电路中的电流为Ib＝＝＝0.6A，电路消耗的总功率为：
P＝UIb＝12V×0.6A＝7.2W；故B错误；
C、根据串联电路电流的规律及P＝I2R，R2与R1的电功率比值：
k＝＝，
将R1＝20Ω代入得：k＝，
即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，
即图丙反映的是R2与R1的电功率比值k与R2的关系，故C正确。
D、当P在a端时，电压表示数为：UV＝U2a＝10V，R1的电压为：U1a＝12V﹣10V＝2V，
R1消耗的电功率为：
P1＝＝＝0.2W，故D正确；
故选：D。

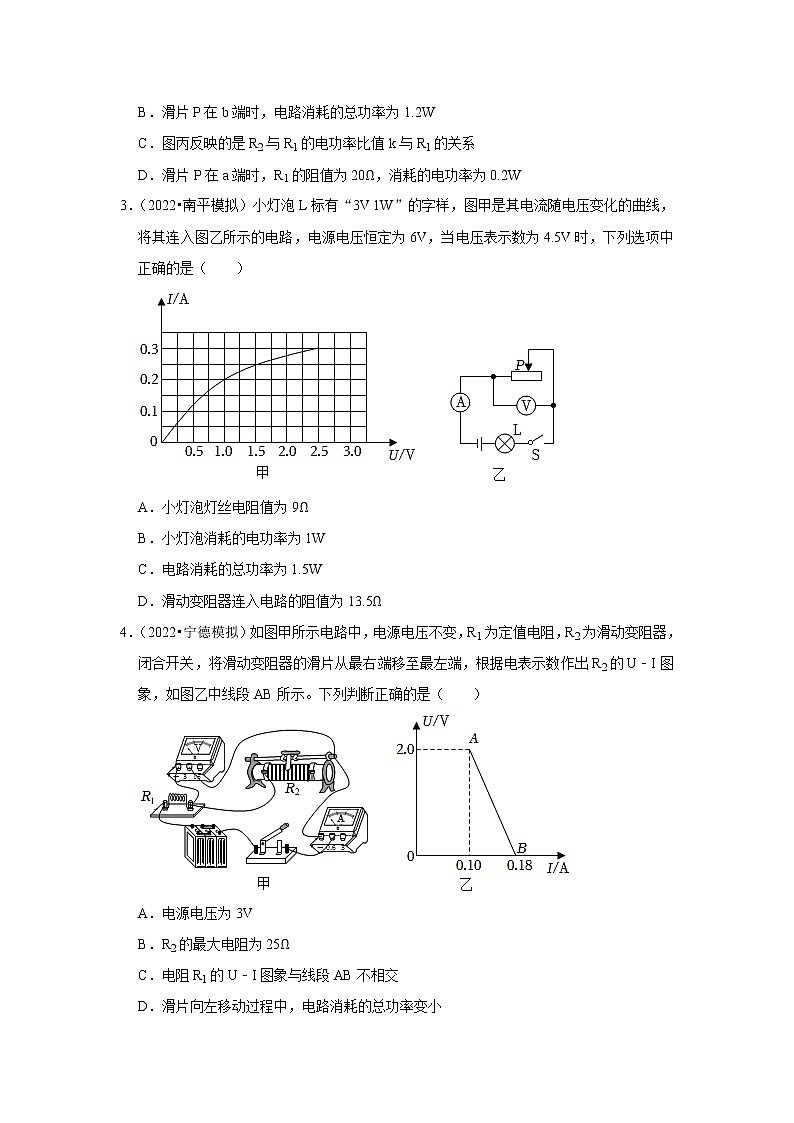

3．（2022•南平模拟）小灯泡L标有“3V 1W”的字样，图甲是其电流随电压变化的曲线，将其连入图乙所示的电路，电源电压恒定为6V，当电压表示数为4.5V时，下列选项中正确的是（ ）
A．小灯泡灯丝电阻值为9Ω
B．小灯泡消耗的电功率为1W
C．电路消耗的总功率为1.5W
D．滑动变阻器连入电路的阻值为13.5Ω
【解答】解：
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路中电流，
串联电路中总电压等于各部分电路两端电压之和，
当电压表示数为4.5V时，灯泡两端电压：
UL＝U﹣UR＝6V﹣4.5V＝1.5V，
由图象知此时通过灯泡的电流：IL＝0.25A，
根据P＝UI可知灯泡消耗的功率PL＝ULIL＝1.5V×0.25A＝0.375W，故B错误；
根据欧姆定律可知小灯泡灯丝电阻值RL＝＝＝6Ω，故A错误；
串联电路中电流处处相等，即I＝IL＝0.25A，
根据欧姆定律可知滑动变阻器接入电路的阻值R＝＝＝18Ω，故D错误；
所以电路中的总功率：
P总＝UI＝6V×0.25A＝1.5W，故C正确。
故选C。
4．（2022•宁德模拟）如图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关，将滑动变阻器的滑片从最右端移至最左端，根据电表示数作出R2的U﹣I图象，如图乙中线段AB所示。下列判断正确的是（ ）
A．电源电压为3V
B．R2的最大电阻为25Ω
C．电阻R1的U﹣I图象与线段AB不相交
D．滑片向左移动过程中，电路消耗的总功率变小
【解答】解：由图甲可知，R1与R2串联，电流表测量电路电流，电压表测滑动变阻器R2两端电压；
ABC、滑动变阻器的滑片在最左端时，滑动变阻器接入电路的阻值为0Ω，则滑动变阻器两端的电压为0V，从图中可知，此时对应乙图中的B点，电路中的电流为0.18A，根据欧姆定律可知电源电压U＝IR1＝0.18A×R1.....①；
滑动变阻器的滑片在最右端时，滑动变阻器接入电路的阻值最大，根据串联分压特点可知滑动变阻器两端的电压最大，从图中可知，此时对应乙图中的A点，电路中的电流为0.1A，滑动变阻器两端的电压为2V，
根据欧姆定律可知滑动变阻器的最大阻值R2＝＝＝20Ω.故B错误
根据欧姆定律和串联电路的电压特点可知电源电压U＝I′R1+U2＝0.1A×R1+2V.....②；
联立①②得：R1＝25Ω，U＝4.5V，故A错误；
因串联电路两端电压等于各部分电压之和，滑动变阻器两端的最大电压为2V，定值电阻两端电压最大为4.5V﹣2V＝2.所以电阻R1的U﹣I图象与线段AB不相交，故C正确；
D、滑片向左移动的过程中，接入电路的阻值变小，总电阻变小，电源电压不变，根据欧姆定律可知电路电流变大，由P＝UI可知，电路的总功率变大，故D错误。
故选C。
5．（2022•尤溪县模拟）如图甲所示，电路中的电源电压保持不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示。下列说法正确的是（ ）
A．定值电阻R1和滑动变阻器R2并联
B．定值电阻R1的阻值为10Ω
C．电源电压为4V
D．滑动变阻器R2消耗的最大功率为0.45W
【解答】解：A、由电路图可知，闭合开关S，定值电阻R1与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，故A错误；
BC、当滑片P从a端移动到b端的过程中，变阻器R2接入电路中的电阻变大，电路的总电阻变大，由I＝可知，电路中的电流变小，
设滑片P在a端和b端的电流分别为Ia、Ib，
由图乙可知，当变阻器的滑片在b端时，电压表的示数U2b＝4V，电流表示数Ib＝0.1A，
由欧姆定律可知，滑动变阻器的最大阻值：R2＝＝＝40Ω，
由串联电路的特点和欧姆定律可知，电源电压：U＝U1b+U2b＝IbR1+U2b＝0.1A×R1+4V……①，
当变阻器的滑片在a端时，电压表的示数U2a＝0V，电流表示数Ia＝0.3A，
由串联电路的特点和欧姆定律可知，电源电压：U＝U1a+U2a＝IaR1+U2a＝0.3A×R1……②，
由①②解得：R1＝20Ω，U＝6V，故BC错误；
D、滑动变阻器消耗的电功率：
P＝I2R2＝（）2R2＝＝＝，
所以，当R2＝R1＝20Ω时，滑动变阻器消耗的电功率最大，为P＝＝＝0.45W，故D正确。
故选D。
6．（2022•鼓楼区校级模拟）将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（ ）
A．两只小灯泡的电阻之比R1：R2＝2：1
B．两只小灯泡的实际功率之比P1：P2＝4：1
C．小灯泡L1可以正常发光
D．电路消耗的总功率为3W
【解答】解：A、根据P＝可知小灯泡L1的电阻R1＝＝＝12Ω，小灯泡L2的电阻R2＝＝＝3Ω，两只小灯泡的电阻之比＝＝，故A错误；
BC、将小灯泡L1和L2串联接在电源电压恒为6V的电路中，根据欧姆定律可知电路中的电流I＝＝＝0.4A，根据P＝I2R可知L1的实际功率P1＝I2R1＝（0.4A）2×12Ω＝1.92W≠3W，故小灯泡L1不能正常发光，故C错误，
L2的实际功率P2＝I2R2＝（0.4A）2×3Ω＝0.48W，两只小灯泡的实际功率之比＝＝，故B正确；
D、根据P＝UI可知电路消耗的总功率P＝UI＝6V×0.4A＝2.4W，故D错误。
故选：B。
7．（2022•漳州模拟）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（ ）
A．2W B．3W C．4W D．5W
【解答】解：
由题意可知，灯泡的额定电压为6V，由图象可知，额定电流为0.5A，此时灯泡的电阻为：RL＝＝＝12Ω；
若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，假设灯泡的电阻不变，则根据欧姆定律可得通过R的电流为：I＝＝≈0.37A，
由图象中可知灯泡的电阻是变化的，通过灯泡的电流应大于0.37A，从图象中可知当I＝0.4A时，灯泡两端的电压为4V，电阻两端的电压为：UR＝IR＝0.4A×15Ω＝6V，此时总电压刚好为：U＝UL+UR＝4V+6V＝10V，即等于电源电压，
所以整个电路消耗的功率：P＝UI＝10V×0.4A＝4W。
【方法2】定值电阻的阻值为15Ω，作出其I﹣U图像（红线），如图所示：
因串联电路中电流处处相等，且电源电压等于各用电器两端电压之和，
所以，由图像可知，当I＝0.4A时，灯泡两端的电压为4V，电阻两端的电压为6V，此时电源电压刚好为：U＝UL+UR＝4V+6V＝10V，
则整个电路消耗的功率：P＝UI＝10V×0.4A＝4W。
故选：C。
8．（2021•福建二模）某手机电池上标有电压为3.8V，容量为4500mA•h，若待机时间为72h，则待机功率为（ ）
A．0.2375W B．17.1W C．62.5W D．237.5W
【解答】解：W＝UIt＝3.8V×4.5A×1h＝17.1W•h，P＝＝＝0.2375W。
故选：A。
9．（2021•福建模拟）如图所示分别是小灯泡L和电阻R的U﹣I图像，由图像可知，下列说法错误的是（ ）
A．电阻R的阻值为5Ω
B．当L与R串联，电流为0.4A时，则电源电压为2.0V
C．当L与R并联，电源电压为1.0V时，则干路上的电流为0.6A
D．当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W
【解答】解：
A、由图像可知，R对应的电流与电压成正比，而L对应的电流与电压不成正比，因此R为定值电阻，L的阻值是变化的，
由图甲可知，当UR＝3V时，IR＝0.6A，
由I＝可知电阻R的阻值为：R＝＝＝5Ω，故A正确；
BD、因串联电路各处电流相等，根据图像可知，当电路中电流为0.4A时，R两端电压为2V，L两端电压为1V，
而串联电路两端电压等于各部分电压之和，所以总电压U＝2V+1V＝3V，故B错误；
电路消耗的总功率：P＝UI＝3V×0.4A＝1.2W，故D正确；
C、当L与R并联，其两端的电压均等于电源电压；
因并联电路中干路电流等于各支路电流之和，由图像可知，当并联电路两端电压为1.0V时，通过R的电流为0.2A，通过L的电流为0.4A，则干路电流为：I＝0.2A+0.4A＝0.6A，故C正确。
故选：B。
10．（2021•福州模拟）如图所示的电路中，电源电压保持不变，闭合开关S，移动变阻器滑片，使电压表V1和V2示数之比为2：1，此时R2的功率为P1；再次移动变阻器滑片，使电压表V1和V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（ ）
A．1：4 B．1：1 C．2：1 D．4：1
【解答】解：闭合开关S，两电阻串联，设电源电压为U，
在第1种情况下，R2两端的电压U2＝U＝，R1两端的电压为U1＝U﹣＝，
在第2种情况 下，R2两端的电压U2′＝U＝，R1的电压为U1′＝U﹣＝，
R1的阻值不变，通过的电流与电压成正比，
所以，两种情况下通过R1的电流之比＝＝，则通过R2的电流之比也为2：1，
两种情况下R2的功率之比：＝＝＝1：1。
故选：B。
11．（2021•福州模拟）如图甲所示的电路，当仅闭合开关S1时，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A，通过灯泡L的电流随其两端电压变化的关系图像如图乙所示。则（ ）
A．电源电压为2V
B．电路的总功率为9W
C．定值电阻R的阻值为8Ω
D．灯泡L消耗的实际功率为5W
【解答】解：当仅闭合开关S1时，为定值电阻R的简单电路，电流表的示数为0.2A，则通过R的电流为0.2A，
再闭合开关S2，定值电阻和灯泡L并联，由于并联电路各支路独立工作，相互不影响，可知此时通过R的电流仍为0.2A，通过小灯泡的电流为0.25A，
小灯泡两端的电压等于电源电压，从图中看出，过小灯泡的电流为0.25A，电压为2V，即电源电压为2V，故A正确；
此时电路中总电流为：I＝0.25A+0.2A＝0.45A，电路的总功率为：P＝UI＝2V×0.45A＝0.9W，故B错误；
定值电阻R的阻值为：R＝＝＝10Ω，故C错误；
灯泡L消耗的实际功率为：PL＝UIL＝2V×0.25A＝0.5W，故D错误。
故选：A。
12．（2021•福州一模）如图所示的是李铭同学家的电能表，该电能表的表盘上标有“3000r/（kW•h）”的字样。若整个家族电路中只有一台洗衣机在正常工作，该电能表在3小时内转了3600转，则该洗衣机的额定功率为（ ）
A．400W B．600W C．800W D．1200W
【解答】解：表盘转3600转消耗的电能：
W＝kW•h＝1.2kW•h，
该洗衣机的功率即为额定功率：
P＝＝＝0.4kW＝400W。
故选：A。
13．（2021•永定区模拟）甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（ ）
A．只闭合开关S1时，小灯泡L 的电阻为4Ω
B．再闭合开关S2时，电流表示数增加0.2A
C．再闭合开关S2时，电路总功率为1.4W
D．再闭合开关S2后，在1min 内电阻R产生的热量为240J
【解答】解：A、只闭合 S1时，电路为小灯泡L的简单电路，L 的实际功率为 1W，根据P＝UI可知，
在甲图L的图线上找符合U、I乘积为 1W 的坐标，则有：UL＝2V，IL＝0.5A，
则小灯泡 L 的电阻：RL＝＝＝4Ω，故 A 正确；
B、由 A 选项分析得，电源电压U＝UL＝2V，再闭合 S2后，此时R、L并联接入电路，电流表测干路中的电流，
电压为 2V，在甲图中找出 R 此时对应电流为0.2A，则电流表示数增大0.2A，故B正确；
C、电源电压为 2V，R的电流为 IR＝0.2A，L 的电流为IL＝0.5A，
电路中总电流为 I＝IR+IL＝0.2A+0.5A＝0.7A，
则电路总功率：P＝U总I总＝2V×0.7A＝1.4W，故 C 正确；
D、再闭合 S2时，电阻R的电压为 2V，电流为 0.2A，
通电 1min 产生热量：Q＝W＝UIt＝2V×0.2A×60s＝24J，故D错误。
故选：D。
14．（2021•鼓楼区校级模拟）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A．2V 0.8W B．4.5V 0.5W C．2.5V 1W D．4.5V 1W
【解答】解：由电路图可知，电路元件A和B串联，电流表测电路中的电流，
因串联电路中各处的电流相等，
所以，电流表的示数为0.2A时，IA＝IB＝I＝0.2A，
由图象可知，A和B两端的电压分别为：
UA＝2.0V，UB＝2.5V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UA+UB＝2.0V+2.5V＝4.5V，故AC错误；
元件B的电功率：
PB＝UBI＝2.5V×0.2A＝0.5W，故B正确、D错误。
故选：B。
15．（2021•鼓楼区校级模拟）如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（ ）
A．3V 1A B．1.5V 1A
C．3V 0.5A D．1.5V 0.5A
【解答】解：由P＝UI可得，两灯泡的额定电流分别为：
I1＝＝＝1A，I2＝＝＝0.5A，
因串联电路中各处的电流相等，且其中只有一只灯泡正常发光，
所以，电路中的电流即通过L1的电流：
I1′＝I2＝0.5A，故AB错误；
由I＝可得，灯泡L1的电阻：
R1＝＝＝3Ω，
此时L1两端的电压：
U1′＝I1′R1＝0.5A×3Ω＝1.5V，故C错误、D正确。
故选：D。
16．（2021•连江县模拟）有两个电路元件A和B．流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（ ）
A．2.0V 0.8W B．2.5V 1.0W
C．4.5V 1.0W D．4.5V 1.8W
【解答】解：AB、由电路图可知，电路元件A和B串联，电流表测电路中的电流，
因为串联电路中各处的电流相等，所以电流表的示数为0.4A时，IA＝IB＝I＝0.4A，
由图象可知，A和B两端的电压分别为：UA＝2V，UB＝2.5V，
因为串联电路中总电压等于各分电压之和，所以电源的电压：U＝UA+UB＝2V+2.5V＝4.5V，故AB不正确；
CD、元件B的功率：PB＝UBIB＝2.5V×0.4A＝1W，故C正确，D不正确。
故选：C。
17．（2021•福建模拟）为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1min内电能表转盘转动15圈。电能表的部分技术参数如表，该电热杯的电功率是（ ）
电压
220V
电流规格
10（20）A
电流频率
50Hz
每千瓦时的转数
3000revs/（kW•h）
A．300W B．30W C．150W D．200W
【解答】解：转盘转动15转消耗电能：W＝×15kW•h＝0.005kW•h＝1.8×104J，
t＝1min＝60s，
用电器的功率：P＝＝＝300W。
故选：A。
18．（2020•思明区校级二模）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
【解答】解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；
B、由图象可知，当乙两端电压为2V时，通过乙的电流为0.2A，则R乙＝＝＝10Ω，故B错误；
C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲＝1V，U乙＝2V，串联电路中总电压等于各分电压之和，此时电源的电压：U＝U甲+U乙＝1V+2V＝3V，故C错误；
D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲＝0.4A，I乙＝0.2A，并联电路中干路电流等于各支路电流之和，干路电流I＝I甲+I乙＝0.4A+0.2A＝0.6A，电路总功率：P＝UI＝2V×0.6A＝1.2W，故D正确；
故选：D。
19．（2020•翔安区模拟）如图甲所示，R1的阻值是20Ω。滑动变阻器R2消耗的功率P2与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（ ）
A．0.45 W B．0.50 W C．0.55W D．0.80 W
【解答】解：滑动变阻器R2消耗的功率P与其电阻R2的关系图像，可知当R2＝10Ω时，P2＝0.4W
由P＝I2R可得：I＝＝＝0.2A，
由欧姆定律I＝得：电源电压为：U＝IR＝0.2A×（20Ω+10Ω）＝6V；
乙图可知当R2＝20Ω时，R2的功率最大，此时电路中的电流为I′＝＝＝0.15A，
电阻R2的最大功率为P′＝（I′）2R2＝（0.15A）2×20Ω＝0.45W。
故选：A。
20．（2020•厦门模拟）小夏用笔记本电脑学习微课程，电脑正常工作时电功率为P1，一段时间后电脑电量降低，开启“节电模式”，电功率为P2，接着对电脑充电，充电功率为P3，电池电量百分比不断增大。则（ ）
A．P3＞P1＞P2 B．P1＜P2＜P3 C．P1＞P2＞P3 D．P1＝P2＝P3
【解答】解：由题意可知，电脑正常工作时电功率为P1，开启“节电模式”的电功率为P2，
由P＝可知，电脑电量W一定，工作时间变长时电功率变小，则P1＞P2，
对电脑充电时，电脑充电时正常工作且电池电量百分比不断增大，则P3＞P1，即P3＞P1＞P2，
故选：A。
21．（2020•宁德模拟）图甲是灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，整个电路消耗的实际功率为1.6W。下面的说法中正确的是（ ）
A．电流表的示数为0.3A B．电源电压为3.5V
C．灯泡 L1的功率为1W D．灯泡L1比 L2暗
【解答】解：由电路图可知，两灯泡并联，电流表测干路电流。
因并联电路中各支路两端的电压相等，
所以，两灯泡两端的电压U1＝U2＝U，
因并联电路中干路电流等于各支路电流之和，
所以，整个电路消耗的实际功率：
P＝UI＝U（I1+I2）＝1.6W，
由图象可知，当U＝2V、I1＝0.5A、I2＝0.3A时符合，
则电源的电压为2V，电流表的示数I＝I1+I2＝0.5A+0.3A＝0.8A，故AB错误；
灯泡L1的功率P1＝UI1＝2V×0.5A＝1W，故C正确；
由P＝UI可知，通过L1的电流较大，实际功率较大，灯泡较亮，故D错误。
故选：C。
22．（2020•梅列区校级二模）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（ ）
A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W
【解答】解：因为三只灯泡串联且规格相同，则它们的电流和电阻都相同，所以这三只灯泡两端的电压都相同，根据串联电路电压规律可知，每只灯泡两端的电压都为4V；
由图像可知，当U＝4V时，I＝0.2A，
则小灯泡的电阻：R＝＝＝20Ω，
小灯泡的电功率：P＝UI＝4V×0.2A＝0.8W。
故选：B。
23．（2020•秀屿区校级一模）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则（ ）
A．电源电压为30V
B．当S1、S2都闭合时，电流表示数为2A
C．当闭合S1、断开S2时，R1的功率为10W
D．当S1、S2都闭合时，整个电路消耗的功率最大
【解答】解：A、电源电压：U＝I（R1+R2）＝1A×（10Ω+10Ω）＝20V；故A错误；
B、当S1、S2都闭合时，R2、R3并联，电流表的示数：I＝+＝+＝4A，故B错误；
C、当闭合S1、断开S2时，R1被短路，R1两端电压和通过的电流为零，因此R1的功率为0；故C错误；
D、当S1、S2都闭合时，R2、R3并联，电路中的总电阻最小，由欧姆定律可知，电流表的示数最大，根据P＝UI可知，此时整个电路消耗的功率最大；故D正确。
故选：D。
24．（2020•惠安县模拟）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两挡，电压表有3V、15V两挡，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W
D．在5V时小灯泡功率为1.5W
【解答】解：
根据题意，可判断电压表应选择15V挡，根据I额＝可估算I额＞1A，电流表应选择3A挡，
根据乙、丙两图可读数：IL＝1.5A，UL＝5V，此时灯泡的功率PL＝ULIL＝5V×1.5A＝7.5W，故B正确，D错误；
因实际电流随实际电压的减小而减小，所以在1V电压下通过灯泡的电流小于1.5A，则由P＝UI可知此时灯泡的功率将小于1.5W，故C错误；
小灯泡的额定电压为6V，根据通过小灯泡的电流与电压的关系可知，灯泡的额定电流大于1.5A，所以由P＝UI可知灯泡的额定功率大于9W，故A错误，
故选：B。
09-电功率的计算（选择题·基础题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编
1．（2022•鼓楼区校级模拟）图甲所示电路中，电源电压不变，滑动变阻器上标有“10Ω 2A”，闭合开关，调节滑片，使其从最右端向左滑到a点时，灯泡恰好正常发光，图乙是电流表与两电压表示数关系图像，下列说法正确的是（ ）
A．灯泡的额定电功率为0.4W
B．电路中的最小总功率为1.8W
C．滑片在最右端时，灯泡的电阻是12.5Ω
D．滑片在a点时，滑动变阻器与灯泡的功率之比为1：1
2．（2022•福清市校级二模）如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端指到b端的过程中两组物理量的关系图象，则（ ）
A．图乙反映的是电压表与电流表示数的关系
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图丙反映的是R2与R1的电功率比值k与R1的关系
D．滑片P在a端时，R1的阻值为20Ω，消耗的电功率为0.2W
3．（2022•南平模拟）小灯泡L标有“3V 1W”的字样，图甲是其电流随电压变化的曲线，将其连入图乙所示的电路，电源电压恒定为6V，当电压表示数为4.5V时，下列选项中正确的是（ ）
A．小灯泡灯丝电阻值为9Ω
B．小灯泡消耗的电功率为1W
C．电路消耗的总功率为1.5W
D．滑动变阻器连入电路的阻值为13.5Ω
4．（2022•宁德模拟）如图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关，将滑动变阻器的滑片从最右端移至最左端，根据电表示数作出R2的U﹣I图象，如图乙中线段AB所示。下列判断正确的是（ ）
A．电源电压为3V
B．R2的最大电阻为25Ω
C．电阻R1的U﹣I图象与线段AB不相交
D．滑片向左移动过程中，电路消耗的总功率变小
5．（2022•尤溪县模拟）如图甲所示，电路中的电源电压保持不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示。下列说法正确的是（ ）
A．定值电阻R1和滑动变阻器R2并联
B．定值电阻R1的阻值为10Ω
C．电源电压为4V
D．滑动变阻器R2消耗的最大功率为0.45W
6．（2022•鼓楼区校级模拟）将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（ ）
A．两只小灯泡的电阻之比R1：R2＝2：1
B．两只小灯泡的实际功率之比P1：P2＝4：1
C．小灯泡L1可以正常发光
D．电路消耗的总功率为3W
7．（2022•漳州模拟）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（ ）
A．2W B．3W C．4W D．5W
8．（2021•福建二模）某手机电池上标有电压为3.8V，容量为4500mA•h，若待机时间为72h，则待机功率为（ ）
A．0.2375W B．17.1W C．62.5W D．237.5W
9．（2021•福建模拟）如图所示分别是小灯泡L和电阻R的U﹣I图像，由图像可知，下列说法错误的是（ ）
A．电阻R的阻值为5Ω
B．当L与R串联，电流为0.4A时，则电源电压为2.0V
C．当L与R并联，电源电压为1.0V时，则干路上的电流为0.6A
D．当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W
10．（2021•福州模拟）如图所示的电路中，电源电压保持不变，闭合开关S，移动变阻器滑片，使电压表V1和V2示数之比为2：1，此时R2的功率为P1；再次移动变阻器滑片，使电压表V1和V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（ ）
A．1：4 B．1：1 C．2：1 D．4：1
11．（2021•福州模拟）如图甲所示的电路，当仅闭合开关S1时，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A，通过灯泡L的电流随其两端电压变化的关系图像如图乙所示。则（ ）
A．电源电压为2V
B．电路的总功率为9W
C．定值电阻R的阻值为8Ω
D．灯泡L消耗的实际功率为5W
12．（2021•福州一模）如图所示的是李铭同学家的电能表，该电能表的表盘上标有“3000r/（kW•h）”的字样。若整个家族电路中只有一台洗衣机在正常工作，该电能表在3小时内转了3600转，则该洗衣机的额定功率为（ ）
A．400W B．600W C．800W D．1200W
13．（2021•永定区模拟）甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（ ）
A．只闭合开关S1时，小灯泡L 的电阻为4Ω
B．再闭合开关S2时，电流表示数增加0.2A
C．再闭合开关S2时，电路总功率为1.4W
D．再闭合开关S2后，在1min 内电阻R产生的热量为240J
14．（2021•鼓楼区校级模拟）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A．2V 0.8W B．4.5V 0.5W C．2.5V 1W D．4.5V 1W
15．（2021•鼓楼区校级模拟）如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（ ）
A．3V 1A B．1.5V 1A
C．3V 0.5A D．1.5V 0.5A
16．（2021•连江县模拟）有两个电路元件A和B．流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（ ）
A．2.0V 0.8W B．2.5V 1.0W
C．4.5V 1.0W D．4.5V 1.8W
17．（2021•福建模拟）为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1min内电能表转盘转动15圈。电能表的部分技术参数如表，该电热杯的电功率是（ ）
电压
220V
电流规格
10（20）A
电流频率
50Hz
每千瓦时的转数
3000revs/（kW•h）
A．300W B．30W C．150W D．200W
18．（2020•思明区校级二模）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
19．（2020•翔安区模拟）如图甲所示，R1的阻值是20Ω。滑动变阻器R2消耗的功率P2与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（ ）
A．0.45 W B．0.50 W C．0.55W D．0.80 W
20．（2020•厦门模拟）小夏用笔记本电脑学习微课程，电脑正常工作时电功率为P1，一段时间后电脑电量降低，开启“节电模式”，电功率为P2，接着对电脑充电，充电功率为P3，电池电量百分比不断增大。则（ ）
A．P3＞P1＞P2 B．P1＜P2＜P3 C．P1＞P2＞P3 D．P1＝P2＝P3
21．（2020•宁德模拟）图甲是灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，整个电路消耗的实际功率为1.6W。下面的说法中正确的是（ ）
A．电流表的示数为0.3A B．电源电压为3.5V
C．灯泡 L1的功率为1W D．灯泡L1比 L2暗
22．（2020•梅列区校级二模）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（ ）
A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W
23．（2020•秀屿区校级一模）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则（ ）
A．电源电压为30V
B．当S1、S2都闭合时，电流表示数为2A
C．当闭合S1、断开S2时，R1的功率为10W
D．当S1、S2都闭合时，整个电路消耗的功率最大
24．（2020•惠安县模拟）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两挡，电压表有3V、15V两挡，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W
D．在5V时小灯泡功率为1.5W
参考答案与试题解析
1．（2022•鼓楼区校级模拟）图甲所示电路中，电源电压不变，滑动变阻器上标有“10Ω 2A”，闭合开关，调节滑片，使其从最右端向左滑到a点时，灯泡恰好正常发光，图乙是电流表与两电压表示数关系图像，下列说法正确的是（ ）
A．灯泡的额定电功率为0.4W
B．电路中的最小总功率为1.8W
C．滑片在最右端时，灯泡的电阻是12.5Ω
D．滑片在a点时，滑动变阻器与灯泡的功率之比为1：1
【解答】解：
AB．由电路图可知，变阻器R与灯泡L串联，电压表V1测滑动变阻器R两端电压，电压表V2测L两端电压，电流表测电路中的电流，当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，由乙图可知，最小电流为0.3A，此时灯泡和滑动变阻器两端的电压相等，则电源电压为
U＝2UR＝2IR2＝2×0.3A×10Ω＝6V
电路中的最小总功率为
Pmin＝UImin＝6V×0.3A＝1.8W
当滑片从最右端向左端滑到a点时，接入电路中的电阻变小，电路中的电流变大，由串联电路分压特点可知，R2两端的电压变小，灯泡两端的电压变大，当小灯泡恰好正常发光时，电路中的电流最大，由图乙可知，小灯泡正常发光时的电流为0.4A，变阻器的电压为1V，此时小灯泡的电压为
U额＝U﹣UR′＝6V﹣1V＝5V
灯泡的额定电功率为
P额＝U额I额＝5V×0.4A＝2W
故A错误，B正确；
C．滑片在最右端时，电路中电流最小为0.3A，此时灯泡和滑动变阻器两端的电压相等，
则灯泡电压为U1＝＝＝3V，
灯泡的电阻是R1＝＝＝10Ω，
故C错误；
D．滑片在a点时，滑动变阻器与灯泡的功率之比为P＝＝＝＝，
故D错误。
故选B。
2．（2022•福清市校级二模）如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端指到b端的过程中两组物理量的关系图象，则（ ）
A．图乙反映的是电压表与电流表示数的关系
B．滑片P在b端时，电路消耗的总功率为1.2W
C．图丙反映的是R2与R1的电功率比值k与R1的关系
D．滑片P在a端时，R1的阻值为20Ω，消耗的电功率为0.2W
【解答】解：
由图知，两电阻串联，电压表测R2的电压，电流表测电路中的电流，
当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W，
根据串联电路电流的规律及P2a＝Ia2R2a，
故R2a＝＝＝100Ω；
R2两端的电压U2a＝＝＝10V，
R1两端电压U1a＝U﹣U2a＝12V﹣10V＝2V，
由I＝得，R1＝＝＝20Ω；
A、P在a端时，变阻器连入电路中的电阻最大，电路中的电流最小，由分压原理，R2的电压最大，即电压表示数最大；
P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大；
根据欧姆定律和串联电路的特点可知：变阻器两端的电压U2＝U﹣IR1，由此可知电压表示数与电流表示数变化图像是直线，不是曲线；故A错误；
B、滑片P在b端时，R2的接入电阻为零，电路中的电流为Ib＝＝＝0.6A，电路消耗的总功率为：
P＝UIb＝12V×0.6A＝7.2W；故B错误；
C、根据串联电路电流的规律及P＝I2R，R2与R1的电功率比值：
k＝＝，
将R1＝20Ω代入得：k＝，
即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，
即图丙反映的是R2与R1的电功率比值k与R2的关系，故C正确。
D、当P在a端时，电压表示数为：UV＝U2a＝10V，R1的电压为：U1a＝12V﹣10V＝2V，
R1消耗的电功率为：
P1＝＝＝0.2W，故D正确；
故选：D。
3．（2022•南平模拟）小灯泡L标有“3V 1W”的字样，图甲是其电流随电压变化的曲线，将其连入图乙所示的电路，电源电压恒定为6V，当电压表示数为4.5V时，下列选项中正确的是（ ）
A．小灯泡灯丝电阻值为9Ω
B．小灯泡消耗的电功率为1W
C．电路消耗的总功率为1.5W
D．滑动变阻器连入电路的阻值为13.5Ω
【解答】解：
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路中电流，
串联电路中总电压等于各部分电路两端电压之和，
当电压表示数为4.5V时，灯泡两端电压：
UL＝U﹣UR＝6V﹣4.5V＝1.5V，
由图象知此时通过灯泡的电流：IL＝0.25A，
根据P＝UI可知灯泡消耗的功率PL＝ULIL＝1.5V×0.25A＝0.375W，故B错误；
根据欧姆定律可知小灯泡灯丝电阻值RL＝＝＝6Ω，故A错误；
串联电路中电流处处相等，即I＝IL＝0.25A，
根据欧姆定律可知滑动变阻器接入电路的阻值R＝＝＝18Ω，故D错误；
所以电路中的总功率：
P总＝UI＝6V×0.25A＝1.5W，故C正确。
故选C。
4．（2022•宁德模拟）如图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关，将滑动变阻器的滑片从最右端移至最左端，根据电表示数作出R2的U﹣I图象，如图乙中线段AB所示。下列判断正确的是（ ）
A．电源电压为3V
B．R2的最大电阻为25Ω
C．电阻R1的U﹣I图象与线段AB不相交
D．滑片向左移动过程中，电路消耗的总功率变小
【解答】解：由图甲可知，R1与R2串联，电流表测量电路电流，电压表测滑动变阻器R2两端电压；
ABC、滑动变阻器的滑片在最左端时，滑动变阻器接入电路的阻值为0Ω，则滑动变阻器两端的电压为0V，从图中可知，此时对应乙图中的B点，电路中的电流为0.18A，根据欧姆定律可知电源电压U＝IR1＝0.18A×R1.....①；
滑动变阻器的滑片在最右端时，滑动变阻器接入电路的阻值最大，根据串联分压特点可知滑动变阻器两端的电压最大，从图中可知，此时对应乙图中的A点，电路中的电流为0.1A，滑动变阻器两端的电压为2V，
根据欧姆定律可知滑动变阻器的最大阻值R2＝＝＝20Ω.故B错误
根据欧姆定律和串联电路的电压特点可知电源电压U＝I′R1+U2＝0.1A×R1+2V.....②；
联立①②得：R1＝25Ω，U＝4.5V，故A错误；
因串联电路两端电压等于各部分电压之和，滑动变阻器两端的最大电压为2V，定值电阻两端电压最大为4.5V﹣2V＝2.所以电阻R1的U﹣I图象与线段AB不相交，故C正确；
D、滑片向左移动的过程中，接入电路的阻值变小，总电阻变小，电源电压不变，根据欧姆定律可知电路电流变大，由P＝UI可知，电路的总功率变大，故D错误。
故选C。
5．（2022•尤溪县模拟）如图甲所示，电路中的电源电压保持不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示。下列说法正确的是（ ）
A．定值电阻R1和滑动变阻器R2并联
B．定值电阻R1的阻值为10Ω
C．电源电压为4V
D．滑动变阻器R2消耗的最大功率为0.45W
【解答】解：A、由电路图可知，闭合开关S，定值电阻R1与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，故A错误；
BC、当滑片P从a端移动到b端的过程中，变阻器R2接入电路中的电阻变大，电路的总电阻变大，由I＝可知，电路中的电流变小，
设滑片P在a端和b端的电流分别为Ia、Ib，
由图乙可知，当变阻器的滑片在b端时，电压表的示数U2b＝4V，电流表示数Ib＝0.1A，
由欧姆定律可知，滑动变阻器的最大阻值：R2＝＝＝40Ω，
由串联电路的特点和欧姆定律可知，电源电压：U＝U1b+U2b＝IbR1+U2b＝0.1A×R1+4V……①，
当变阻器的滑片在a端时，电压表的示数U2a＝0V，电流表示数Ia＝0.3A，
由串联电路的特点和欧姆定律可知，电源电压：U＝U1a+U2a＝IaR1+U2a＝0.3A×R1……②，
由①②解得：R1＝20Ω，U＝6V，故BC错误；
D、滑动变阻器消耗的电功率：
P＝I2R2＝（）2R2＝＝＝，
所以，当R2＝R1＝20Ω时，滑动变阻器消耗的电功率最大，为P＝＝＝0.45W，故D正确。
故选D。
6．（2022•鼓楼区校级模拟）将两只分别标有“6V 3W”和“3V 3W”的小灯泡L1和L2串联接在电源电压恒为6V的电路中，设两只小灯泡电阻不变，则（ ）
A．两只小灯泡的电阻之比R1：R2＝2：1
B．两只小灯泡的实际功率之比P1：P2＝4：1
C．小灯泡L1可以正常发光
D．电路消耗的总功率为3W
【解答】解：A、根据P＝可知小灯泡L1的电阻R1＝＝＝12Ω，小灯泡L2的电阻R2＝＝＝3Ω，两只小灯泡的电阻之比＝＝，故A错误；
BC、将小灯泡L1和L2串联接在电源电压恒为6V的电路中，根据欧姆定律可知电路中的电流I＝＝＝0.4A，根据P＝I2R可知L1的实际功率P1＝I2R1＝（0.4A）2×12Ω＝1.92W≠3W，故小灯泡L1不能正常发光，故C错误，
L2的实际功率P2＝I2R2＝（0.4A）2×3Ω＝0.48W，两只小灯泡的实际功率之比＝＝，故B正确；
D、根据P＝UI可知电路消耗的总功率P＝UI＝6V×0.4A＝2.4W，故D错误。
故选：B。
7．（2022•漳州模拟）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（ ）
A．2W B．3W C．4W D．5W
【解答】解：
由题意可知，灯泡的额定电压为6V，由图象可知，额定电流为0.5A，此时灯泡的电阻为：RL＝＝＝12Ω；
若把它与一只15Ω的定值电阻串联接在电压为10V的电路中，假设灯泡的电阻不变，则根据欧姆定律可得通过R的电流为：I＝＝≈0.37A，
由图象中可知灯泡的电阻是变化的，通过灯泡的电流应大于0.37A，从图象中可知当I＝0.4A时，灯泡两端的电压为4V，电阻两端的电压为：UR＝IR＝0.4A×15Ω＝6V，此时总电压刚好为：U＝UL+UR＝4V+6V＝10V，即等于电源电压，
所以整个电路消耗的功率：P＝UI＝10V×0.4A＝4W。
【方法2】定值电阻的阻值为15Ω，作出其I﹣U图像（红线），如图所示：
因串联电路中电流处处相等，且电源电压等于各用电器两端电压之和，
所以，由图像可知，当I＝0.4A时，灯泡两端的电压为4V，电阻两端的电压为6V，此时电源电压刚好为：U＝UL+UR＝4V+6V＝10V，
则整个电路消耗的功率：P＝UI＝10V×0.4A＝4W。
故选：C。
8．（2021•福建二模）某手机电池上标有电压为3.8V，容量为4500mA•h，若待机时间为72h，则待机功率为（ ）
A．0.2375W B．17.1W C．62.5W D．237.5W
【解答】解：W＝UIt＝3.8V×4.5A×1h＝17.1W•h，P＝＝＝0.2375W。
故选：A。
9．（2021•福建模拟）如图所示分别是小灯泡L和电阻R的U﹣I图像，由图像可知，下列说法错误的是（ ）
A．电阻R的阻值为5Ω
B．当L与R串联，电流为0.4A时，则电源电压为2.0V
C．当L与R并联，电源电压为1.0V时，则干路上的电流为0.6A
D．当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W
【解答】解：
A、由图像可知，R对应的电流与电压成正比，而L对应的电流与电压不成正比，因此R为定值电阻，L的阻值是变化的，
由图甲可知，当UR＝3V时，IR＝0.6A，
由I＝可知电阻R的阻值为：R＝＝＝5Ω，故A正确；
BD、因串联电路各处电流相等，根据图像可知，当电路中电流为0.4A时，R两端电压为2V，L两端电压为1V，
而串联电路两端电压等于各部分电压之和，所以总电压U＝2V+1V＝3V，故B错误；
电路消耗的总功率：P＝UI＝3V×0.4A＝1.2W，故D正确；
C、当L与R并联，其两端的电压均等于电源电压；
因并联电路中干路电流等于各支路电流之和，由图像可知，当并联电路两端电压为1.0V时，通过R的电流为0.2A，通过L的电流为0.4A，则干路电流为：I＝0.2A+0.4A＝0.6A，故C正确。
故选：B。
10．（2021•福州模拟）如图所示的电路中，电源电压保持不变，闭合开关S，移动变阻器滑片，使电压表V1和V2示数之比为2：1，此时R2的功率为P1；再次移动变阻器滑片，使电压表V1和V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（ ）
A．1：4 B．1：1 C．2：1 D．4：1
【解答】解：闭合开关S，两电阻串联，设电源电压为U，
在第1种情况下，R2两端的电压U2＝U＝，R1两端的电压为U1＝U﹣＝，
在第2种情况 下，R2两端的电压U2′＝U＝，R1的电压为U1′＝U﹣＝，
R1的阻值不变，通过的电流与电压成正比，
所以，两种情况下通过R1的电流之比＝＝，则通过R2的电流之比也为2：1，
两种情况下R2的功率之比：＝＝＝1：1。
故选：B。
11．（2021•福州模拟）如图甲所示的电路，当仅闭合开关S1时，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A，通过灯泡L的电流随其两端电压变化的关系图像如图乙所示。则（ ）
A．电源电压为2V
B．电路的总功率为9W
C．定值电阻R的阻值为8Ω
D．灯泡L消耗的实际功率为5W
【解答】解：当仅闭合开关S1时，为定值电阻R的简单电路，电流表的示数为0.2A，则通过R的电流为0.2A，
再闭合开关S2，定值电阻和灯泡L并联，由于并联电路各支路独立工作，相互不影响，可知此时通过R的电流仍为0.2A，通过小灯泡的电流为0.25A，
小灯泡两端的电压等于电源电压，从图中看出，过小灯泡的电流为0.25A，电压为2V，即电源电压为2V，故A正确；
此时电路中总电流为：I＝0.25A+0.2A＝0.45A，电路的总功率为：P＝UI＝2V×0.45A＝0.9W，故B错误；
定值电阻R的阻值为：R＝＝＝10Ω，故C错误；
灯泡L消耗的实际功率为：PL＝UIL＝2V×0.25A＝0.5W，故D错误。
故选：A。
12．（2021•福州一模）如图所示的是李铭同学家的电能表，该电能表的表盘上标有“3000r/（kW•h）”的字样。若整个家族电路中只有一台洗衣机在正常工作，该电能表在3小时内转了3600转，则该洗衣机的额定功率为（ ）
A．400W B．600W C．800W D．1200W
【解答】解：表盘转3600转消耗的电能：
W＝kW•h＝1.2kW•h，
该洗衣机的功率即为额定功率：
P＝＝＝0.4kW＝400W。
故选：A。
13．（2021•永定区模拟）甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（ ）
A．只闭合开关S1时，小灯泡L 的电阻为4Ω
B．再闭合开关S2时，电流表示数增加0.2A
C．再闭合开关S2时，电路总功率为1.4W
D．再闭合开关S2后，在1min 内电阻R产生的热量为240J
【解答】解：A、只闭合 S1时，电路为小灯泡L的简单电路，L 的实际功率为 1W，根据P＝UI可知，
在甲图L的图线上找符合U、I乘积为 1W 的坐标，则有：UL＝2V，IL＝0.5A，
则小灯泡 L 的电阻：RL＝＝＝4Ω，故 A 正确；
B、由 A 选项分析得，电源电压U＝UL＝2V，再闭合 S2后，此时R、L并联接入电路，电流表测干路中的电流，
电压为 2V，在甲图中找出 R 此时对应电流为0.2A，则电流表示数增大0.2A，故B正确；
C、电源电压为 2V，R的电流为 IR＝0.2A，L 的电流为IL＝0.5A，
电路中总电流为 I＝IR+IL＝0.2A+0.5A＝0.7A，
则电路总功率：P＝U总I总＝2V×0.7A＝1.4W，故 C 正确；
D、再闭合 S2时，电阻R的电压为 2V，电流为 0.2A，
通电 1min 产生热量：Q＝W＝UIt＝2V×0.2A×60s＝24J，故D错误。
故选：D。
14．（2021•鼓楼区校级模拟）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A．2V 0.8W B．4.5V 0.5W C．2.5V 1W D．4.5V 1W
【解答】解：由电路图可知，电路元件A和B串联，电流表测电路中的电流，
因串联电路中各处的电流相等，
所以，电流表的示数为0.2A时，IA＝IB＝I＝0.2A，
由图象可知，A和B两端的电压分别为：
UA＝2.0V，UB＝2.5V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝UA+UB＝2.0V+2.5V＝4.5V，故AC错误；
元件B的电功率：
PB＝UBI＝2.5V×0.2A＝0.5W，故B正确、D错误。
故选：B。
15．（2021•鼓楼区校级模拟）如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（ ）
A．3V 1A B．1.5V 1A
C．3V 0.5A D．1.5V 0.5A
【解答】解：由P＝UI可得，两灯泡的额定电流分别为：
I1＝＝＝1A，I2＝＝＝0.5A，
因串联电路中各处的电流相等，且其中只有一只灯泡正常发光，
所以，电路中的电流即通过L1的电流：
I1′＝I2＝0.5A，故AB错误；
由I＝可得，灯泡L1的电阻：
R1＝＝＝3Ω，
此时L1两端的电压：
U1′＝I1′R1＝0.5A×3Ω＝1.5V，故C错误、D正确。
故选：D。
16．（2021•连江县模拟）有两个电路元件A和B．流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（ ）
A．2.0V 0.8W B．2.5V 1.0W
C．4.5V 1.0W D．4.5V 1.8W
【解答】解：AB、由电路图可知，电路元件A和B串联，电流表测电路中的电流，
因为串联电路中各处的电流相等，所以电流表的示数为0.4A时，IA＝IB＝I＝0.4A，
由图象可知，A和B两端的电压分别为：UA＝2V，UB＝2.5V，
因为串联电路中总电压等于各分电压之和，所以电源的电压：U＝UA+UB＝2V+2.5V＝4.5V，故AB不正确；
CD、元件B的功率：PB＝UBIB＝2.5V×0.4A＝1W，故C正确，D不正确。
故选：C。
17．（2021•福建模拟）为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1min内电能表转盘转动15圈。电能表的部分技术参数如表，该电热杯的电功率是（ ）
电压
220V
电流规格
10（20）A
电流频率
50Hz
每千瓦时的转数
3000revs/（kW•h）
A．300W B．30W C．150W D．200W
【解答】解：转盘转动15转消耗电能：W＝×15kW•h＝0.005kW•h＝1.8×104J，
t＝1min＝60s，
用电器的功率：P＝＝＝300W。
故选：A。
18．（2020•思明区校级二模）如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（ ）
A．甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙＝5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
【解答】解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A错误；
B、由图象可知，当乙两端电压为2V时，通过乙的电流为0.2A，则R乙＝＝＝10Ω，故B错误；
C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲＝1V，U乙＝2V，串联电路中总电压等于各分电压之和，此时电源的电压：U＝U甲+U乙＝1V+2V＝3V，故C错误；
D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲＝0.4A，I乙＝0.2A，并联电路中干路电流等于各支路电流之和，干路电流I＝I甲+I乙＝0.4A+0.2A＝0.6A，电路总功率：P＝UI＝2V×0.6A＝1.2W，故D正确；
故选：D。
19．（2020•翔安区模拟）如图甲所示，R1的阻值是20Ω。滑动变阻器R2消耗的功率P2与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是（ ）
A．0.45 W B．0.50 W C．0.55W D．0.80 W
【解答】解：滑动变阻器R2消耗的功率P与其电阻R2的关系图像，可知当R2＝10Ω时，P2＝0.4W
由P＝I2R可得：I＝＝＝0.2A，
由欧姆定律I＝得：电源电压为：U＝IR＝0.2A×（20Ω+10Ω）＝6V；
乙图可知当R2＝20Ω时，R2的功率最大，此时电路中的电流为I′＝＝＝0.15A，
电阻R2的最大功率为P′＝（I′）2R2＝（0.15A）2×20Ω＝0.45W。
故选：A。
20．（2020•厦门模拟）小夏用笔记本电脑学习微课程，电脑正常工作时电功率为P1，一段时间后电脑电量降低，开启“节电模式”，电功率为P2，接着对电脑充电，充电功率为P3，电池电量百分比不断增大。则（ ）
A．P3＞P1＞P2 B．P1＜P2＜P3 C．P1＞P2＞P3 D．P1＝P2＝P3
【解答】解：由题意可知，电脑正常工作时电功率为P1，开启“节电模式”的电功率为P2，
由P＝可知，电脑电量W一定，工作时间变长时电功率变小，则P1＞P2，
对电脑充电时，电脑充电时正常工作且电池电量百分比不断增大，则P3＞P1，即P3＞P1＞P2，
故选：A。
21．（2020•宁德模拟）图甲是灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，整个电路消耗的实际功率为1.6W。下面的说法中正确的是（ ）
A．电流表的示数为0.3A B．电源电压为3.5V
C．灯泡 L1的功率为1W D．灯泡L1比 L2暗
【解答】解：由电路图可知，两灯泡并联，电流表测干路电流。
因并联电路中各支路两端的电压相等，
所以，两灯泡两端的电压U1＝U2＝U，
因并联电路中干路电流等于各支路电流之和，
所以，整个电路消耗的实际功率：
P＝UI＝U（I1+I2）＝1.6W，
由图象可知，当U＝2V、I1＝0.5A、I2＝0.3A时符合，
则电源的电压为2V，电流表的示数I＝I1+I2＝0.5A+0.3A＝0.8A，故AB错误；
灯泡L1的功率P1＝UI1＝2V×0.5A＝1W，故C正确；
由P＝UI可知，通过L1的电流较大，实际功率较大，灯泡较亮，故D错误。
故选：C。
22．（2020•梅列区校级二模）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为（ ）
A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W
【解答】解：因为三只灯泡串联且规格相同，则它们的电流和电阻都相同，所以这三只灯泡两端的电压都相同，根据串联电路电压规律可知，每只灯泡两端的电压都为4V；
由图像可知，当U＝4V时，I＝0.2A，
则小灯泡的电阻：R＝＝＝20Ω，
小灯泡的电功率：P＝UI＝4V×0.2A＝0.8W。
故选：B。
23．（2020•秀屿区校级一模）如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω．当S1、S2都断开时，电流表示数为1A，则（ ）
A．电源电压为30V
B．当S1、S2都闭合时，电流表示数为2A
C．当闭合S1、断开S2时，R1的功率为10W
D．当S1、S2都闭合时，整个电路消耗的功率最大
【解答】解：A、电源电压：U＝I（R1+R2）＝1A×（10Ω+10Ω）＝20V；故A错误；
B、当S1、S2都闭合时，R2、R3并联，电流表的示数：I＝+＝+＝4A，故B错误；
C、当闭合S1、断开S2时，R1被短路，R1两端电压和通过的电流为零，因此R1的功率为0；故C错误；
D、当S1、S2都闭合时，R2、R3并联，电路中的总电阻最小，由欧姆定律可知，电流表的示数最大，根据P＝UI可知，此时整个电路消耗的功率最大；故D正确。
故选：D。
24．（2020•惠安县模拟）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两挡，电压表有3V、15V两挡，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率7.5W
D．在5V时小灯泡功率为1.5W
【解答】解：
根据题意，可判断电压表应选择15V挡，根据I额＝可估算I额＞1A，电流表应选择3A挡，
根据乙、丙两图可读数：IL＝1.5A，UL＝5V，此时灯泡的功率PL＝ULIL＝5V×1.5A＝7.5W，故B正确，D错误；
因实际电流随实际电压的减小而减小，所以在1V电压下通过灯泡的电流小于1.5A，则由P＝UI可知此时灯泡的功率将小于1.5W，故C错误；
小灯泡的额定电压为6V，根据通过小灯泡的电流与电压的关系可知，灯泡的额定电流大于1.5A，所以由P＝UI可知灯泡的额定功率大于9W，故A错误，
故选：B。
相关试卷
17-压强的计算（计算题·基础题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编： 这是一份17-压强的计算（计算题·基础题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编，共33页。
15-电功率的计算（计算题·提升题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编： 这是一份15-电功率的计算（计算题·提升题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编，共23页。试卷主要包含了6A”，7V 0，28×105J，4W，，8W；，6×106J＝2等内容，欢迎下载使用。
14-电功率的计算（计算题·中档题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编： 这是一份14-电功率的计算（计算题·中档题）-福建省三年（2020-2022）中考物理模拟题精选高频考点分类汇编，共44页。
