初中物理中考复习 专题30 焦耳定律的实验探究及其应用（原卷版）

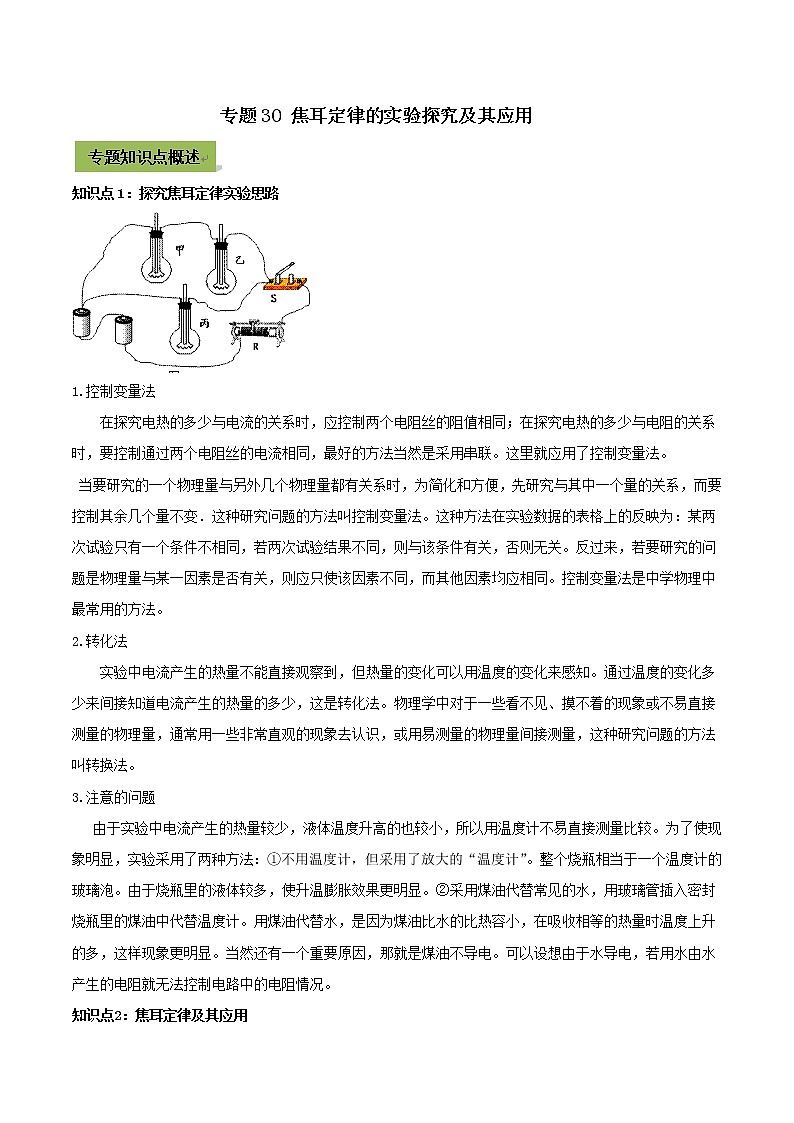

专题30 焦耳定律的实验探究及其应用

知识点1：探究焦耳定律实验思路

1.控制变量法

在探究电热的多少与电流的关系时，应控制两个电阻丝的阻值相同；在探究电热的多少与电阻的关系时，要控制通过两个电阻丝的电流相同，最好的方法当然是采用串联。这里就应用了控制变量法。

 当要研究的一个物理量与另外几个物理量都有关系时，为简化和方便，先研究与其中一个量的关系，而要控制其余几个量不变．这种研究问题的方法叫控制变量法。这种方法在实验数据的表格上的反映为：某两次试验只有一个条件不相同，若两次试验结果不同，则与该条件有关，否则无关。反过来，若要研究的问题是物理量与某一因素是否有关，则应只使该因素不同，而其他因素均应相同。控制变量法是中学物理中最常用的方法。

2.转化法

实验中电流产生的热量不能直接观察到，但热量的变化可以用温度的变化来感知。通过温度的变化多少来间接知道电流产生的热量的多少，这是转化法。物理学中对于一些看不见、摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识，或用易测量的物理量间接测量，这种研究问题的方法叫转换法。

3.注意的问题

由于实验中电流产生的热量较少，液体温度升高的也较小，所以用温度计不易直接测量比较。为了使现象明显，实验采用了两种方法：①不用温度计，但采用了放大的“温度计”。整个烧瓶相当于一个温度计的玻璃泡。由于烧瓶里的液体较多，使升温膨胀效果更明显。②采用煤油代替常见的水，用玻璃管插入密封烧瓶里的煤油中代替温度计。用煤油代替水，是因为煤油比水的比热容小，在吸收相等的热量时温度上升的多，这样现象更明显。当然还有一个重要原因，那就是煤油不导电。可以设想由于水导电，若用水由水产生的电阻就无法控制电路中的电阻情况。

知识点2：焦耳定律及其应用

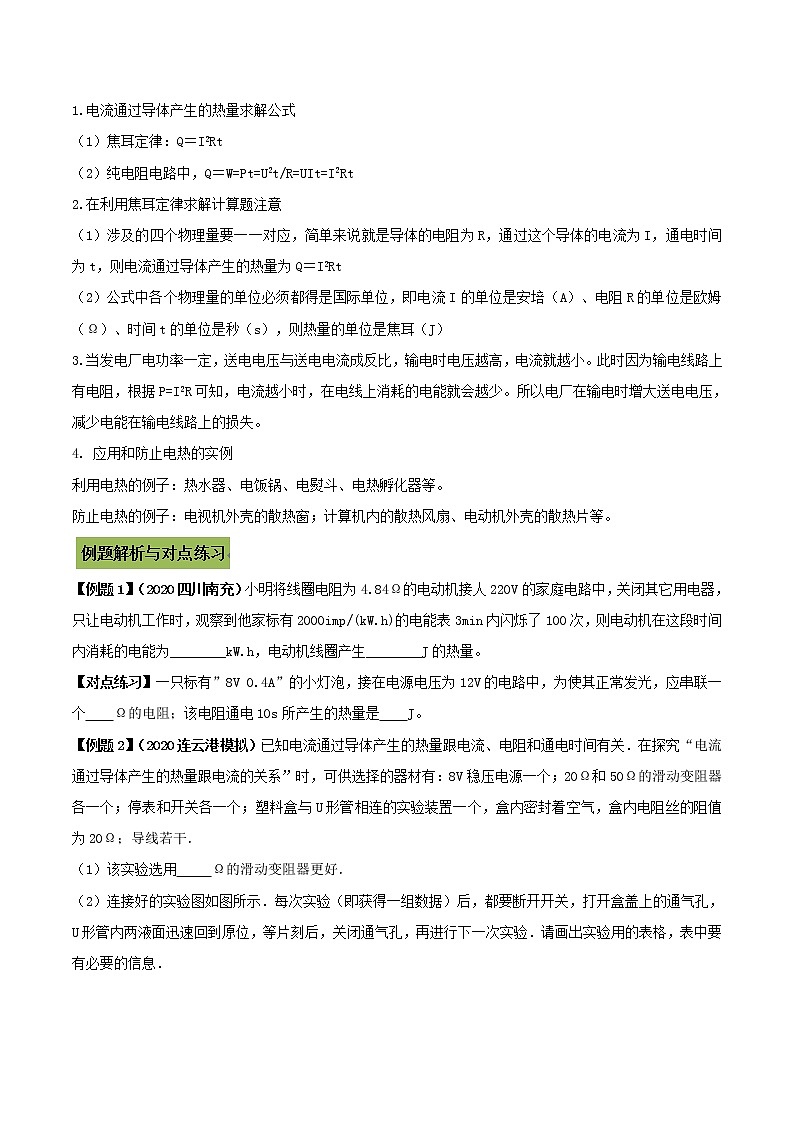

1.电流通过导体产生的热量求解公式

（1）焦耳定律：Q＝I2Rt

（2）纯电阻电路中，Q＝W=Pt=U2t/R=UIt=I2Rt

2.在利用焦耳定律求解计算题注意

（1）涉及的四个物理量要一一对应，简单来说就是导体的电阻为R，通过这个导体的电流为I，通电时间为t，则电流通过导体产生的热量为Q＝I2Rt

（2）公式中各个物理量的单位必须都得是国际单位，即电流I 的单位是安培（A）、电阻R的单位是欧姆（Ω）、时间t的单位是秒（s），则热量的单位是焦耳（J）

3.当发电厂电功率一定，送电电压与送电电流成反比，输电时电压越高，电流就越小。此时因为输电线路上有电阻，根据P=I2R可知，电流越小时，在电线上消耗的电能就会越少。所以电厂在输电时增大送电电压，减少电能在输电线路上的损失。

4. 应用和防止电热的实例

利用电热的例子：热水器、电饭锅、电熨斗、电热孵化器等。

防止电热的例子：电视机外壳的散热窗；计算机内的散热风扇、电动机外壳的散热片等。

【例题1】（2020四川南充）小明将线圈电阻为4.84Ω的电动机接人220V的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h，电动机线圈产生________J的热量。

【对点练习】一只标有”8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个　　Ω的电阻；该电阻通电10s所产生的热量是　　J。

【例题2】（2020连云港模拟）已知电流通过导体产生的热量跟电流、电阻和通电时间有关．在探究“电流通过导体产生的热量跟电流的关系”时，可供选择的器材有：8V稳压电源一个；20Ω和50Ω的滑动变阻器各一个；停表和开关各一个；塑料盒与U形管相连的实验装置一个，盒内密封着空气，盒内电阻丝的阻值为20Ω；导线若干．

（1）该实验选用　 　Ω的滑动变阻器更好．

（2）连接好的实验图如图所示．每次实验（即获得一组数据）后，都要断开开关，打开盒盖上的通气孔，U形管内两液面迅速回到原位，等片刻后，关闭通气孔，再进行下一次实验．请画出实验用的表格，表中要有必要的信息．

（3）某同学对实验方案进行了重新设计：第一次实验记录高度差后，立即移动滑片增大电流做第二次实验，……．每次实验加热时间相同，记录的U形管内两液面高度差依次为Δh1、Δh2……．在处理数据时，该同学想用Δh2来间接反映第二次实验电流通过导体产生的热量，他这样处理数据是否正确？　     　．理由是　                    　．

【对点练习】我们知道：“电流通过导体时产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比。”这就是焦耳定律，用公式可表达为：Q=I2Rt。爱动脑筋的小明在探究这个问题时，设计了图所示的实验，只连接一次电路就完成了实验探究。他的方法是用电阻丝（其中R甲≠R乙）给烧瓶中的煤油（煤油质量相同）加热，然后观察煤油在插入密封烧瓶里的玻璃管中上升的高度，就可以对比电阻丝放热的多少。请你仔细观察小明设计的实验电路，并应用所学知识分析回答下列问题：

（1）探究电热的多少与电流的关系，应该对比          两个烧瓶中煤油柱上升的高度，而这两个烧瓶中电阻丝阻值应该            。

（2）探究电热的多少与电阻的关系，应该对比      两个烧瓶中煤油柱上升的高度。

（3）有许多家用电器的工作原理即为焦耳定律，请举两个例子。

一、选择题

1.图甲是小灯泡的电压——电流图像。将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（    ）

A．电流表的示数为0.2A

B．滑动变阻器R接入电路中的电阻为15Ω

C．电路消耗的总功率为1.35W。

D．10s内滑动变阻器R产生的热量为13.5J

2．如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断正确的是（　　）

A．R1：R2=5：1

B．电源电压是10V

C．R2的电功率是20W

D．R1工作2分钟所放出的热量为600J

二、填空题

3.（2020安徽）如图所示的电路中，电源电压U=9V，电阻R1=200Ω，R2=100Ω，则通电1min该电路产生的热量为________J。

4.（2020四川成都）小彬用图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电阻丝R1=10Ω，R2=20Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到________气球先鼓起来。甲气球乙气球通电1min，R2产生的热量为______J。

5．（2020甘肃天水）现有两电热丝，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们并联起来，通电10s后，甲、乙两电热丝产生的总热量最多是　  　J。

6.有一台电动机，额定电压3V，额定电流1A，电动机线圈电阻0.5Ω．这台电动机正常工作1min，消耗的电能为　　J．产生的热量为　　J，输出的机械能为　　J。

7.如图所示，电源电压恒定不变，小灯泡L标有“2.5V 0.75W”的字样，R1、R2为定值电阻，其中R1=25Ω，R2=50Ω，当S1、S2都断开时，小灯泡正常发光，电源电压是      V：当S1闭合，S2断开时，电流表的示数是     A：当S1、S2都闭合时，R2通电1分钟产生的热量为    J（不考虑温度对电阻的影响）。

8.如图所示，电源电压不变，R2=30Ω，R3=10Ω．只闭合S1，电流表Ⓐ示数为0.2A，电压表Ⓥ示数为4.0V，则定值电阻R1为      Ω，电源电压为      V．闭合S1、S2、S3，电流表A1、A2示数之比为      ，通电lmin电阻R1产生的热量为      J。

三、分析简答题

9.小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热．

（1）请你根据小明发现的现象提出一个需要探究的物理问题；

（2）如图是小明进行实验探究的部分电路，A、B烧瓶中装有质量相等、初温相同的煤油，金属丝电阻分别为RA、RB，RA＜RB．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象．

10．据《生活报》讯，2017年4月14日起，插线板新国家标准正式实施，要求插线板的插孔须设置“保护门”，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部　　（选填“断路”或“短路”）．在线材方面要求：如果最大工作电流16A的延长线插座，导线的最小横截面积由原来的1mm2增加到1.5mm2．请你根据所学物理知识解释增加导线横截面积的好处．

四、实验探究题

11．小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．

（1）实验中煤油吸热的多少是通过　    　来反映的（选填“温度计示数”或“加热时间”）．

（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容　　水的比热容．（选填“大于”或“小于”）．

（3）通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是　                   　．

（4）该实验中用到的研究物理问题的法是　     　．（填对一种即可）

12．在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．

（1）若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的　　越大，产生的热量越多．

（2）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的　　越大，产生的热量越多．

（3）该实验中用到的研究物理问题的方法是　  　法和转换法．

13.小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实际电路，两个烧瓶A、B中盛有等量、初温相等的煤油，RA与RB是阻值不同的电热丝．

（1）RA与RB采用串联的方式，其目的是为了控制通电时间、　    　相等．

（2）小明同学为了比较RA与RB阻值的大小，用电压表分别测出RA与RB两端电压的大小，发现UA＜UB，则RA　　RB（选填“＞”“＜”或“=”）．

（3）在相同的时间内，可通过观察　      　来比较电流通过电热丝产生的热量多少；为了升温较快，试验液体选用煤油而不选水，主要是水的比热容比煤油　   　（选填“大”或“小”）．

（4）通过实验，发现烧瓶B中煤油吸热多，这表明：在电流、通电时间相同的情况下，电阻　 　（选填“越大”或“越小”），产生的热量越多．

（5）小华想改装此实验装置用来“测量煤油的比热容的大小”，则他们应将烧瓶A中煤油换成与其　　（选填“质量”或“体积”）相等的水，并将电热丝RA换成　    　的电热丝．测量时，水和煤油的初温均为t0，通电一段时间后，水和煤油的末温分别为t水、t煤油，请写出煤油比热容的表达式：c煤油=　     　．（已知水的比热容为c水）．

小明认为这样测量煤油的比热容会有较大的误差，原因主要有：　             　．（只要写出一条即可）

五、计算题

14.如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω．当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A．求：

（1）通电10s电阻丝R1产生的热量；

（2）电源两端的电压。

15.如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V。求：

（1）电源两端的电压；

（2）迪过R1的电流和R2的阻值；

（3）R2在1 min内产生的热量。

16.保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。S是保温箱的温度设定开关，它有三个档，分别为60℃、50℃和40℃，加热功率分别为90W、72W和45W。电源电压为36V，R1、R2、R3都是发热体。

（1）当S拨至位置1时，加热功率是多少？R1的阻值是多少？

（2）当S拨至位置3时，电路中的电流是多少？

（3）当S拨至位置2时，R2的阻值是多少？通电1min产生多少热量？
