初中物理中考复习 专题23 电和磁（原卷版）
展开
这是一份初中物理中考复习 专题23 电和磁（原卷版），共5页。试卷主要包含了选择题，填空题，作图题，实验题等内容，欢迎下载使用。

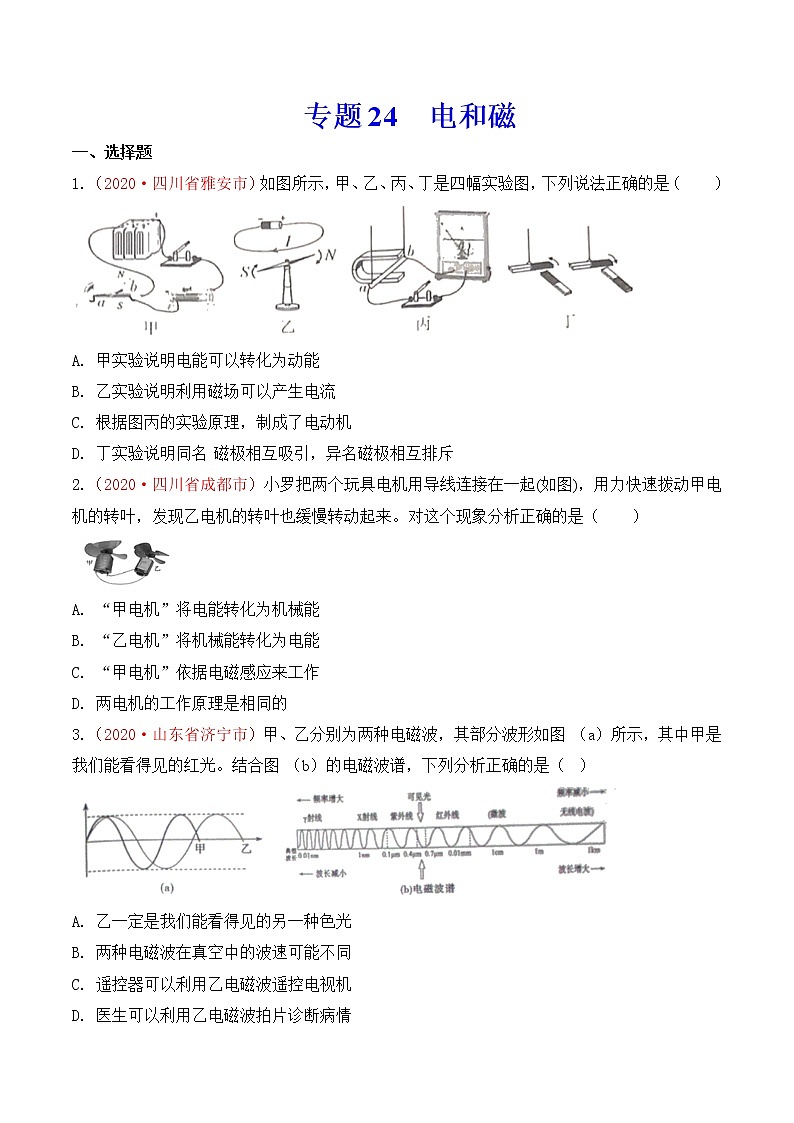

1.（2020·四川省雅安市）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（ ）
A. 甲实验说明电能可以转化为动能
B. 乙实验说明利用磁场可以产生电流
C. 根据图丙的实验原理，制成了电动机
D. 丁实验说明同名 磁极相互吸引，异名磁极相互排斥
2.（2020·四川省成都市）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（ ）
A. “甲电机”将电能转化为机械能
B. “乙电机”将机械能转化为电能
C. “甲电机”依据电磁感应来工作
D. 两电机的工作原理是相同的
3.（2020·山东省济宁市）甲、乙分别为两种电磁波，其部分波形如图 （a）所示，其中甲是我们能看得见的红光。结合图 （b）的电磁波谱，下列分析正确的是（ ）
A. 乙一定是我们能看得见的另一种色光
B. 两种电磁波在真空中的波速可能不同
C. 遥控器可以利用乙电磁波遥控电视机
D. 医生可以利用乙电磁波拍片诊断病情

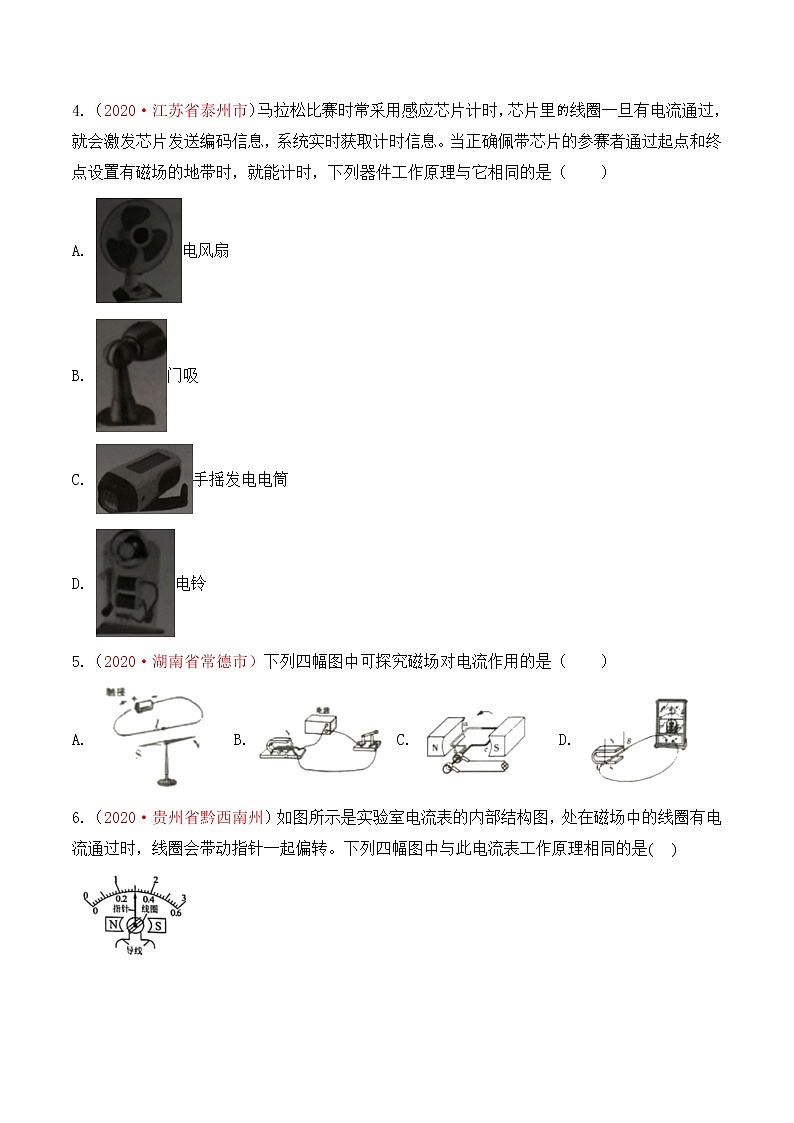

4.（2020·江苏省泰州市）马拉松比赛时常采用感应芯片计时，芯片里线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A. 电风扇
B. 门吸
C. 手摇发电电筒
D. 电铃
5.（2020·湖南省常德市）下列四幅图中可探究磁场对电流作用的是（ ）
A. B. C. D.
6.（2020·贵州省黔西南州）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原理相同的是( )
A. B. C. D.
7.（2020·河南省）在科学晚会上，小明所在的科技小组示了一个“隔板推物”的节日，其原理如图所示：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动甲线圈摆动时，乙线圈会随之摆动，对于这个过程，下列说法正确的是（ ）
A. 甲线图相当于电源，乙线圈相当于用电器
B. 推动甲线圈摆动时电能转化为机械能
C. 乙线圈随之摆动时机械能转化为电能
D. 乙线圈摆动是因为通电导线在磁场中受力
二、填空题
8.（2020·四川省成都市）图是我国古代发明的指南针——司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的_________极附近。指南针放在通电导线附近发生了轻微偏转，是因为_________产生了磁场。
9.（2020·江苏省连云港市）白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
10.（2020·河南省）我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。
三、作图题
11.（2020·山东省泰安市）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
12.（2020·江苏省泰州市）根据要求完成下列作图。
(3)如图丙所示，小磁针在条形磁体作用下处于静止状态，标出条形磁体的N极和A点处的磁场方向（用箭头表示）__________。
13.（2020·江苏省连云港市）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。
14.（2020·贵州省黔西南州）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。
15.（2020·湖南省常德市）请在图中标出小磁针的N极和磁感线的方向。
16.（2020·贵州省黔南州）在如图中标出静止在磁场中的小磁针的N、S极和磁感线的方向。
（ ）
四、实验题
17.（2020·安徽）在探究“什么情况下磁可以生电"的实验中，实验装置如图所示。
(1)实验现象∶①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论∶闭合电路的一部分 导体在磁场中做________运动时，导体中就会产生感应电流。
(2)实验现象∶①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。
实验结论∶感应电流的方向与________有关。
1.（2020·四川省雅安市）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（ ）
A. 甲实验说明电能可以转化为动能
B. 乙实验说明利用磁场可以产生电流
C. 根据图丙的实验原理，制成了电动机
D. 丁实验说明同名 磁极相互吸引，异名磁极相互排斥
2.（2020·四川省成都市）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（ ）
A. “甲电机”将电能转化为机械能
B. “乙电机”将机械能转化为电能
C. “甲电机”依据电磁感应来工作
D. 两电机的工作原理是相同的
3.（2020·山东省济宁市）甲、乙分别为两种电磁波，其部分波形如图 （a）所示，其中甲是我们能看得见的红光。结合图 （b）的电磁波谱，下列分析正确的是（ ）
A. 乙一定是我们能看得见的另一种色光
B. 两种电磁波在真空中的波速可能不同
C. 遥控器可以利用乙电磁波遥控电视机
D. 医生可以利用乙电磁波拍片诊断病情
4.（2020·江苏省泰州市）马拉松比赛时常采用感应芯片计时，芯片里线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（ ）
A. 电风扇
B. 门吸
C. 手摇发电电筒
D. 电铃
5.（2020·湖南省常德市）下列四幅图中可探究磁场对电流作用的是（ ）
A. B. C. D.
6.（2020·贵州省黔西南州）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原理相同的是( )
A. B. C. D.
7.（2020·河南省）在科学晚会上，小明所在的科技小组示了一个“隔板推物”的节日，其原理如图所示：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动甲线圈摆动时，乙线圈会随之摆动，对于这个过程，下列说法正确的是（ ）
A. 甲线图相当于电源，乙线圈相当于用电器
B. 推动甲线圈摆动时电能转化为机械能
C. 乙线圈随之摆动时机械能转化为电能
D. 乙线圈摆动是因为通电导线在磁场中受力
二、填空题
8.（2020·四川省成都市）图是我国古代发明的指南针——司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的_________极附近。指南针放在通电导线附近发生了轻微偏转，是因为_________产生了磁场。
9.（2020·江苏省连云港市）白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
10.（2020·河南省）我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。
三、作图题
11.（2020·山东省泰安市）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
12.（2020·江苏省泰州市）根据要求完成下列作图。
(3)如图丙所示，小磁针在条形磁体作用下处于静止状态，标出条形磁体的N极和A点处的磁场方向（用箭头表示）__________。
13.（2020·江苏省连云港市）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。
14.（2020·贵州省黔西南州）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。
15.（2020·湖南省常德市）请在图中标出小磁针的N极和磁感线的方向。
16.（2020·贵州省黔南州）在如图中标出静止在磁场中的小磁针的N、S极和磁感线的方向。
（ ）
四、实验题
17.（2020·安徽）在探究“什么情况下磁可以生电"的实验中，实验装置如图所示。
(1)实验现象∶①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论∶闭合电路的一部分 导体在磁场中做________运动时，导体中就会产生感应电流。
(2)实验现象∶①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。
实验结论∶感应电流的方向与________有关。
