               第二部分  中考重点科学探究专题篇

专题22 新课标规定的12个重点探究实验

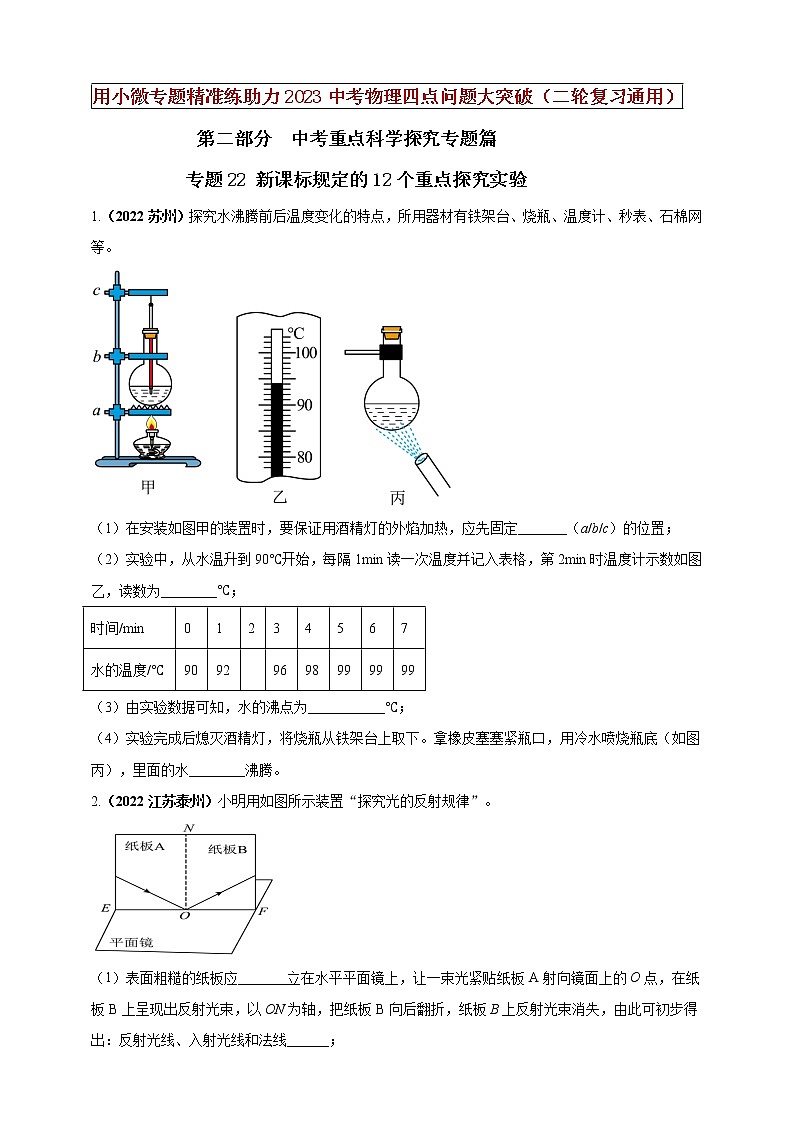

1.（2022苏州）探究水沸腾前后温度变化的特点，所用器材有铁架台、烧瓶、温度计、秒表、石棉网等。

（1）在安装如图甲的装置时，要保证用酒精灯的外焰加热，应先固定_______（a/b/c）的位置；

（2）实验中，从水温升到90℃开始，每隔1min读一次温度并记入表格，第2min时温度计示数如图乙，读数为________℃；

（3）由实验数据可知，水的沸点为___________℃；

（4）实验完成后熄灭酒精灯，将烧瓶从铁架台上取下。拿橡皮塞塞紧瓶口，用冷水喷烧瓶底（如图丙），里面的水________沸腾。

2.（2022江苏泰州）小明用如图所示装置“探究光的反射规律”。

（1）表面粗糙的纸板应_______立在水平平面镜上，让一束光紧贴纸板A射向镜面上的O点，在纸板B上呈现出反射光束，以ON为轴，把纸板B向后翻折，纸板B上反射光束消失，由此可初步得出：反射光线、入射光线和法线______；

（2）把纸板B翻折至能呈现反射光束的位置后，让纸板A上的入射光束绕O点顺时针转动，此过程中反射角的大小变化情况是______；

（3）若将图中纸板整体以底边EF为轴向后旋转45°后，纸板B上______（选填“能”或“不能”）呈现出反射光束，纸板A上的入射光束______（选填“能”或“不能”）在平面镜中成像。

3.（2022深圳）探究平面镜成像实验：

（1）平面镜成像实验选择的是___________（选择“平面镜”或“玻璃板”）；

（2）来回移动蜡烛的位置是为了确定___________的位置；

（3）将物像连线连接在纸上，继续分析和研究，得出平面镜成像特点___________；

（4）图中哪里存在错误：___________。

4.（2022齐齐哈尔）小聪同学在做“探究凸透镜成像规律”实验时，着重研究了以下几个心中存在困感问题：

（1）将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为_______cm；

（2）在光具座上将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰、凸透镜和光屏的中心在同一水平高度上，这样做的目的是使像呈现在_______；

（3）在如图乙所示实验情形下，此时恰好在光屏上得到烛焰清晰的像，此像是_______（选填“正立”或“倒立”）、_______（选填“放大”或“缩小”）的实像；

（4）在如图乙所示实验情形下，如果保持蜡烛和光屏的位置不变，把凸透镜移到光具座上35cm刻线处，可以在光屏上再次得到烛焰清晰的像。生活中的_______（选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理工作的；

（5）在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现______（选填“近视眼”或“远视眼”）的成像情况。

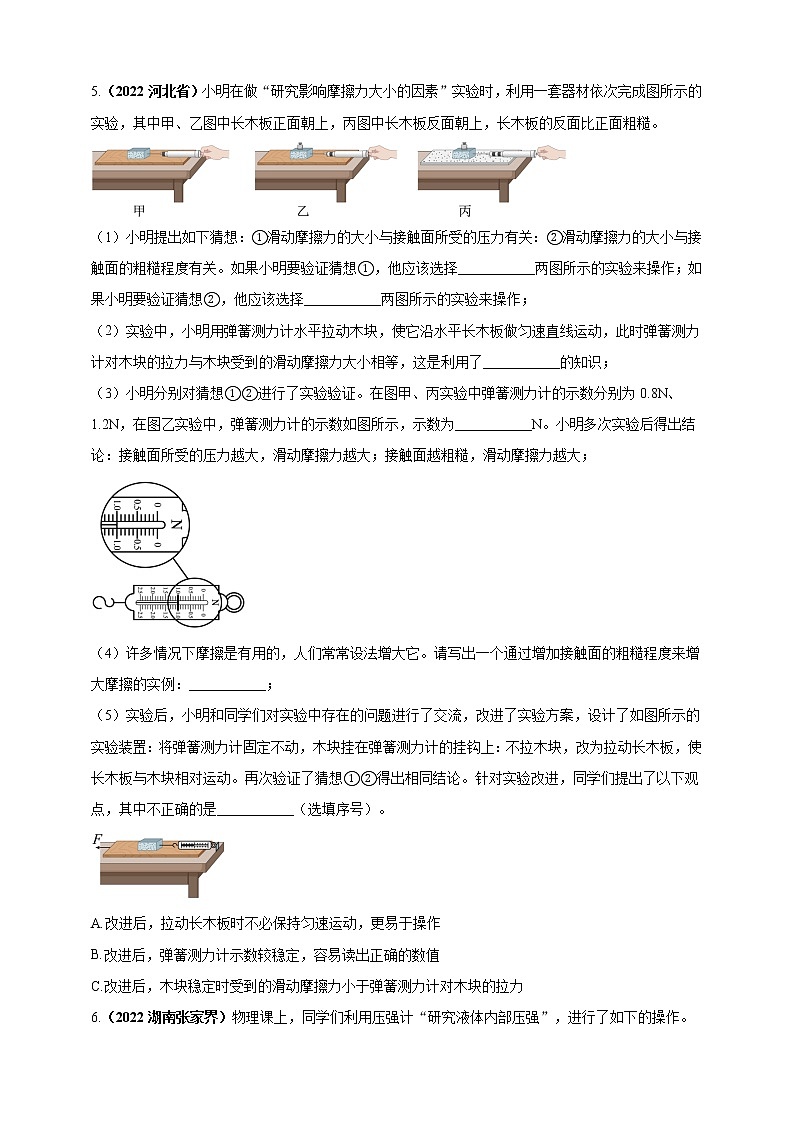

5.（2022河北省）小明在做“研究影响摩擦力大小的因素”实验时，利用一套器材依次完成图所示的实验，其中甲、乙图中长木板正面朝上，丙图中长木板反面朝上，长木板的反面比正面粗糙。

（1）小明提出如下猜想：①滑动摩擦力的大小与接触面所受的压力有关：②滑动摩擦力的大小与接触面的粗糙程度有关。如果小明要验证猜想①，他应该选择___________两图所示的实验来操作；如果小明要验证猜想②，他应该选择___________两图所示的实验来操作；

（2）实验中，小明用弹簧测力计水平拉动木块，使它沿水平长木板做匀速直线运动，此时弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等，这是利用了___________的知识；

（3）小明分别对猜想①②进行了实验验证。在图甲、丙实验中弹簧测力计的示数分别为0.8N、1.2N，在图乙实验中，弹簧测力计的示数如图所示，示数为___________N。小明多次实验后得出结论：接触面所受的压力越大，滑动摩擦力越大；接触面越粗糙，滑动摩擦力越大；

（4）许多情况下摩擦是有用的，人们常常设法增大它。请写出一个通过增加接触面的粗糙程度来增大摩擦的实例：___________；

（5）实验后，小明和同学们对实验中存在的问题进行了交流，改进了实验方案，设计了如图所示的实验装置：将弹簧测力计固定不动，木块挂在弹簧测力计的挂钩上：不拉木块，改为拉动长木板，使长木板与木块相对运动。再次验证了猜想①②得出相同结论。针对实验改进，同学们提出了以下观点，其中不正确的是___________（选填序号）。

A.改进后，拉动长木板时不必保持匀速运动，更易于操作

B.改进后，弹簧测力计示数较稳定，容易读出正确的数值

C.改进后，木块稳定时受到的滑动摩擦力小于弹簧测力计对木块的拉力

6.（2022湖南张家界）物理课上，同学们利用压强计“研究液体内部压强”，进行了如下的操作。

（1）实验前，用手指按压橡皮膜，发现U形管中的液面升降灵活，说明该装置___________（选填“漏气”或“不漏气”）。小明没有按压橡皮膜时，U形管两侧液面就存在高度差（如图①所示），接下来的操作是___________（选填字母）；

A．从U形管内向外倒出适量水

B．拆除软管重新安装

C．向U形管内添加适量水

（2）实验时，小王将探头放入水下，U形管两侧水面高度差为8cm，此时U形管内外的气压差为___________Pa；（ρ水=1.0×103kg/m3，g取10N/kg）

（3）正确操作后，分析图②、图③的实验现象，得出结论：同种液体中，液体压强随液体深度的增加而___________；

（4）分析图③、图④的实验现象，得出结论：在深度相同时，液体的___________越大，压强越大；

（5）小王用图⑤所示装置测量未知液体的密度：在左侧加入适量的水，在右侧缓慢倒入待测液体，直到橡皮膜刚好变平，她测量了以下物理量：

A．右侧待测液体到容器底的深度h1

B．右侧待测液体到橡皮膜中心的深度h2

C．左侧水到容器底的深度h3

D．左侧水到橡皮膜中心的深度h4

请你推导出待测液体密度的表达式为ρ=___________（选择题中合适的字母和ρ水表示）。

7. （2022江苏泰州）如图是小明“探究浮力大小与哪些因素有关”的实验情形。

（1）物块未浸入水中时，弹簧测力计示数如图甲所示，物块的重力为______N；

（2）小明将物块从图甲下降至图乙的过程中，发现弹簧测力计示数逐渐减小的同时，还观察到______由此初步分析得出：物体所受浮力的大小与它排开液体的体积有关；

（3）继续增大物块所处的深度，当它与容器底部接触后，弹簧测力计示数如图丙所示，此时物块受到的浮力为______N；

（4）为探究浮力与液体密度的关系，小明又把物块浸没到事先配制好的盐水中，这样操作的目的是为了控制______相同；他发现液体密度改变，而物块受到的浮力变化却不明显。小明想出下列四种实验改进方案，其中不可行的是______；

A．换用体积更大的同种物块

B．换用密度比水小得多的液体

C．换用精确程度更高的测力计

D．利用现有器材进行多次实验

8.（2022河南）在探究杠杆平衡条件的实验中：

（1）将装置放在水平桌面上，静止时如图所示。为了使杠杆在水平位置平衡，应将螺母向_________    （选填“左”或“右”）调节；

（2）实验中，在杠杆两侧挂上不同数量的钩码，第1、2次杠杆平衡时的数据已填入表。图是第3次杠杆平衡时的情景，此次杠杆右侧的阻力和阻力臂的数据①为________，②为___________；

（3）分析实验数据，可归纳出杠杆的平衡条件：_____________；

（4）某小组对实验过程交流、讨论后，按图所示又进行了实验。老师肯定了他们的做法，并指出，用弹簧测力计斜拉可使结论更具普遍性，因为这样做改变了__________。在测量拉力F的力臂时，小组内有不同的意见，你认为拉力的力臂应为___________（选填“OA”“OB”或“AB”）。

9.（2022辽宁大连）某同学在探究“串联电路电流的特点”时，将两个规格不同的小灯泡L1、L2串联起来，实验电路图如图甲所示。

（1）根据实验电路图，用笔画线将图乙中的实物连接起来，电流表测A处电流_________。

（2）该同学连接好电路后，用开关“试触”，观察到电流表指针迅速偏转到零刻线左侧，则他连接的电路存在的问题是__________。

（3）正确连接电路后，闭合开关S，发现L1灯不发光，L2灯发光。该同学猜想可能是L1灯被短接了。他拿来一根导线进行检验，根据看到的现象判断出他的猜想是错误的。

①请写出他检验时的做法及观察到的现象。

做法：____________________。

现象：____________________。

②请你对L1灯不发光提出一个合理的猜想：__________。

10. （2022广西桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：

（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导线；

（2）在实验过程中，突然熄灭，亮度不变，电路可能出现的故障是_______路；

（3）排除故障后，用电流表测出通过、和干路电流，记录如下表，第三次实验时电流表指针指在如图丙的位置，其读数应为 _______ A；小桂分析实验数据后得出结论：并联电路干路电流等于各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他们应该更换规格 _______（选填“相同”或“不同”）的灯泡再次实验。

（4）本实验要进行多次实验的目的是 ___________。

11.（2022湖南株洲）用图甲所示的电路探究“电流与电阻的关系”，电源为两节干电池，实验室提供了阻值分别为30Ω、15Ω、10Ω、7.5Ω的电阻各一个。

（1）用笔划线代替导线，在图甲中请将实验电路连接完整。（要求滑片向右移，电流表示数变大） ______

（2）实验时，从大到小依次更换不同的定值电阻，调节滑动变阻器，保证电阻两端电压不变，分别记录每次电阻R和电流表示数I，数据如上表，其中第4次实验的电流表示数如图乙所示，读数为______A；电压表示数应为______V。

（3）在现有实验器材不变的条件下，某同学通过实验还获得一组“5Ω，0.48A”的数据，请写出他所使用的方法______。

12.（2022贵州黔东南州）小华用如甲所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器规格为“30Ω 2A”。

（1）请用笔画线代替导线。在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变小；______

（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是____________________；

（3）排除故障后，改变滑片位置，记录实验数据如下表，空白处的电流如图乙所示，请将数据填写到下面的表格中_______，根据表中数据可归纳得出结论：_________；

（4）为了进一步探究电流与电阻的关系，又找来10Ω、15Ω、20Ω的定值电阻继续实验。

①将滑动变阻器滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V接下来用10Ω的电阻替换原电阻，应将滑片向__________（选填：“左”或“右）滑动，使电压表示数仍为1V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；

②当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于__________V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结论：____________________；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备的10Ω电阻__________（填连接方式）在电路中就可以顺利完成实验。

13. （2022吉林长春）在“探究通电螺线管外部磁场的方向”的实验中：

（1）开关闭合前，小磁针均指南北，说明地球周围存在___________；

（2）开关闭合后，小磁针的指向如图所示，可知：通电螺线管的左端为___________极，电源的左端为___________极；

（3）将连接电源正、负极的导线对调，小磁针的指向也改变了，说明通电螺线管的磁场方向与___________方向有关；

（4）为了使通电螺线管的磁场增强，可采取的有效措施是___________。（写出一条即可）

14. （2022湖北武汉）某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线，导线两端跟电流表连接组成闭合回路。

（1）让导线AB在磁场中静止，观察到电流表指针______；让导线AB在磁场中静止，换用磁性更强的蹄形磁体，观察到电流表指针______；保持蹄形磁体静止让导线AB从图中所示位置水平向右运动，观察到电流表指针______。（填“偏转”或“不偏转”）

（2）图乙中的a表示垂直于纸面的-根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是______（填标号）。
