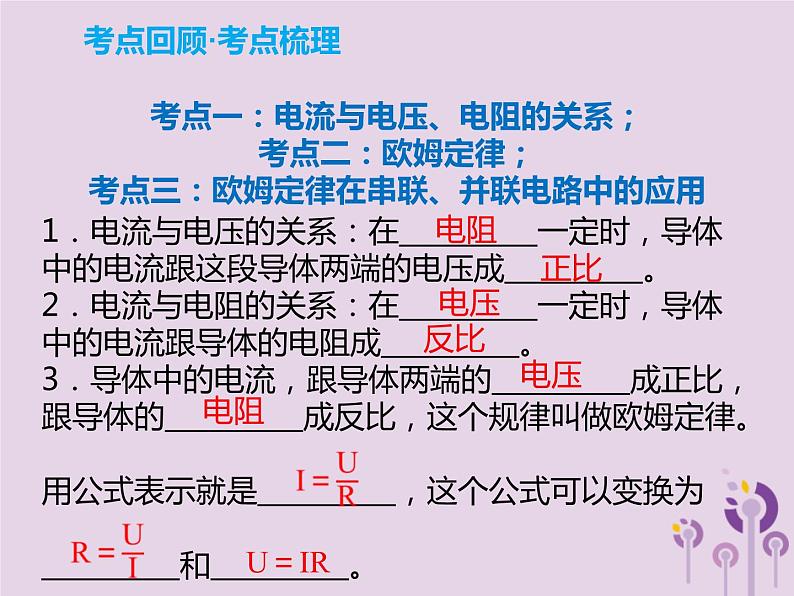

1．电流与电压的关系：在__________一定时，导体中的电流跟这段导体两端的电压成__________。2．电流与电阻的关系：在__________一定时，导体中的电流跟导体的电阻成__________。3．导体中的电流，跟导体两端的__________成正比，跟导体的__________成反比，这个规律叫做欧姆定律。用公式表示就是__________，这个公式可以变换为__________和__________。
考点一：电流与电压、电阻的关系；考点二：欧姆定律；考点三：欧姆定律在串联、并联电路中的应用

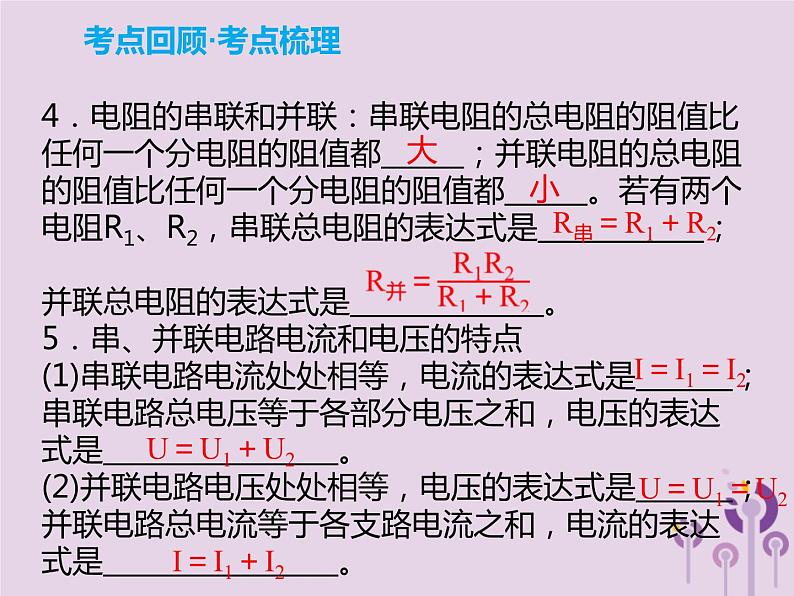

4．电阻的串联和并联：串联电阻的总电阻的阻值比任何一个分电阻的阻值都______；并联电阻的总电阻的阻值比任何一个分电阻的阻值都______。若有两个电阻R1、R2，串联总电阻的表达式是____________；并联总电阻的表达式是______________。5．串、并联电路电流和电压的特点(1)串联电路电流处处相等，电流的表达式是_______；串联电路总电压等于各部分电压之和，电压的表达式是_________________。(2)并联电路电压处处相等，电压的表达式是_______；并联电路总电流等于各支路电流之和，电流的表达式是_________________。

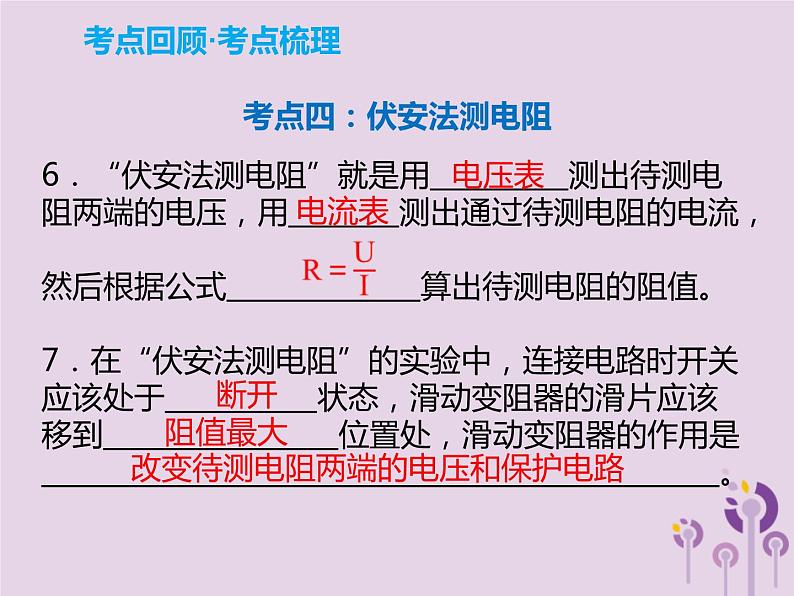

6．“伏安法测电阻”就是用__________测出待测电阻两端的电压，用________测出通过待测电阻的电流，然后根据公式______________算出待测电阻的阻值。7．在“伏安法测电阻”的实验中，连接电路时开关应该处于___________状态，滑动变阻器的滑片应该移到_________________位置处，滑动变阻器的作用是_________________________________________________。
改变待测电阻两端的电压和保护电路

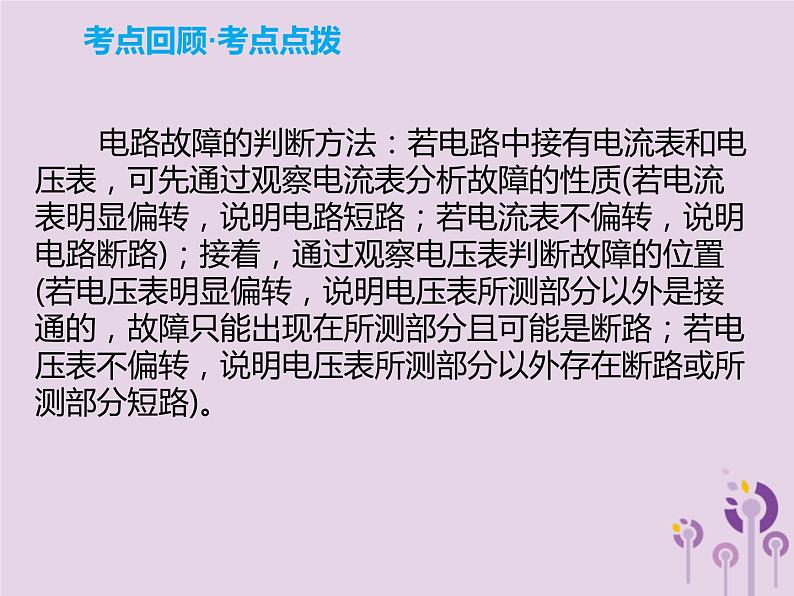

电路故障的判断方法：若电路中接有电流表和电压表，可先通过观察电流表分析故障的性质(若电流表明显偏转，说明电路短路；若电流表不偏转，说明电路断路)；接着，通过观察电压表判断故障的位置(若电压表明显偏转，说明电压表所测部分以外是接通的，故障只能出现在所测部分且可能是断路；若电压表不偏转，说明电压表所测部分以外存在断路或所测部分短路)。

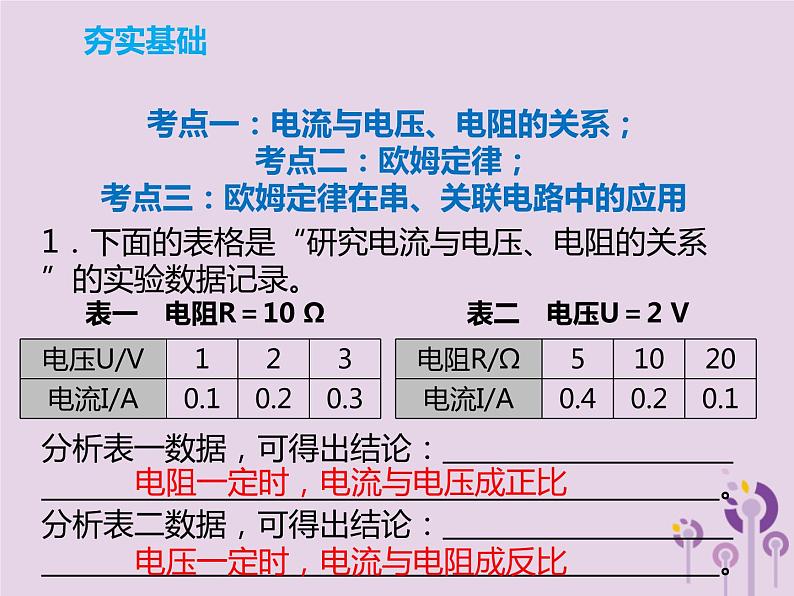

1．下面的表格是“研究电流与电压、电阻的关系”的实验数据记录。表一　电阻R＝10 Ω 表二　电压U＝2 V
电阻一定时，电流与电压成正比
考点一：电流与电压、电阻的关系；考点二：欧姆定律；考点三：欧姆定律在串、关联电路中的应用
分析表一数据，可得出结论：______________________________________________________________________。
分析表二数据，可得出结论：______________________________________________________________________。
电压一定时，电流与电阻成反比

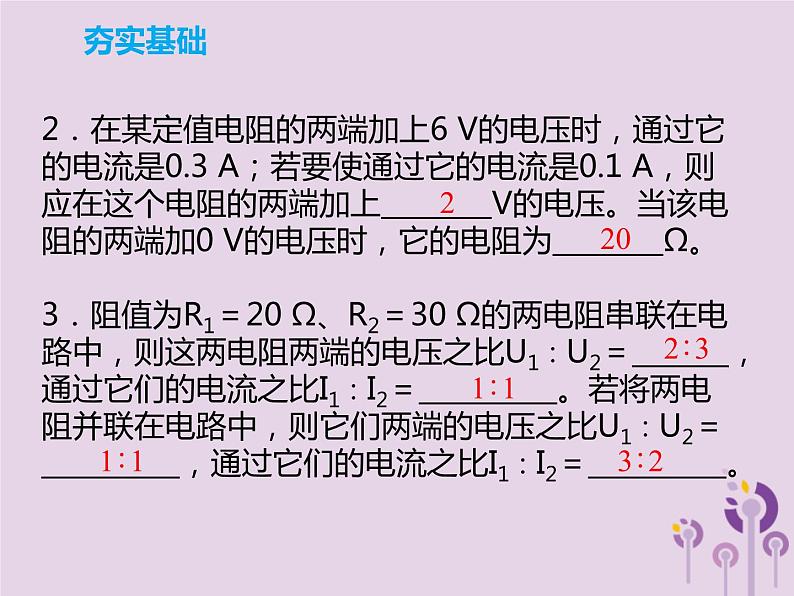

2．在某定值电阻的两端加上6 V的电压时，通过它的电流是0.3 A；若要使通过它的电流是0.1 A，则应在这个电阻的两端加上________V的电压。当该电阻的两端加0 V的电压时，它的电阻为________Ω。3．阻值为R1＝20 Ω、R2＝30 Ω的两电阻串联在电路中，则这两电阻两端的电压之比U1∶U2＝_______，通过它们的电流之比I1∶I2＝__________。若将两电阻并联在电路中，则它们两端的电压之比U1∶U2＝__________，通过它们的电流之比I1∶I2＝__________。

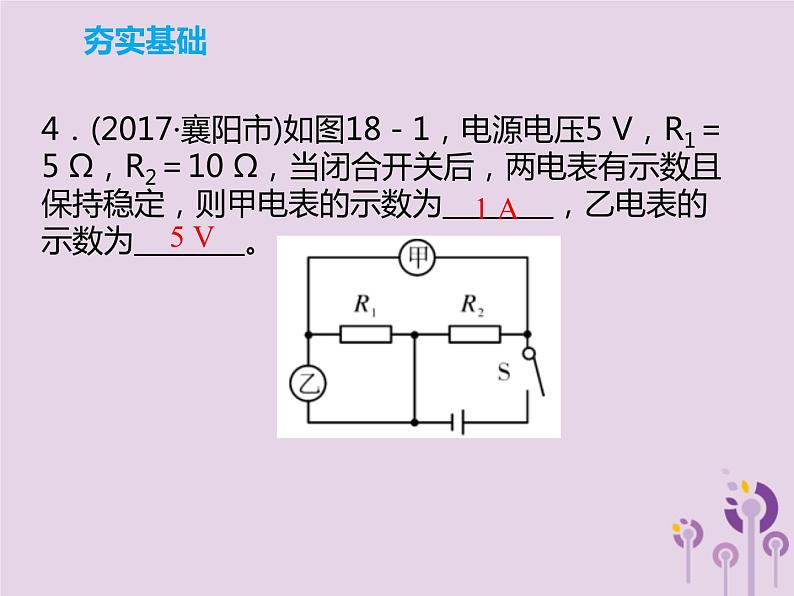

4．(2017·襄阳市)如图18－1，电源电压5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________。
5．(2017·威海市)如图18－2是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端。下列说法正确的是(　　)A．电路中R和R0是并联的 B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大 D．油位越低，R两端的电压越小
6．(2018·海南省)在“测量小灯泡电阻”实验中，小灯泡的额定电压U＝2.5 V。(1)请用笔画线代替导线，将图18－3甲中的实物电路连接完整。(2)闭合开关后，发现电流表指针如图18－3乙所示，其原因是______________________________。
电流表正负接线柱接反了
(3)排除故障后，闭合开关，移动滑片P使电压表示数为2.5 V，电流表示数如图18－3丙所示，I＝______A，则小灯泡的电阻R＝________Ω。(4)如图18－3丁所示是小华同学利用图甲电路做实验时，测绘出的小灯泡的电流随电压变化的关系图象。在图甲电路中，电源电压U＝4.5 V保持不变，当滑动变阻器取值Rp＝10 Ω时，小灯泡电阻值为RL＝______Ω。(保留两位小数点)
7．(2018·威海市)小明想测量标有“2.5 V”小灯泡的电阻，请解答下列问题：(1)请用笔画线代替导线，将图18－4中的实物电路连接完整。(导线不能交叉)(2)连好电路后，闭合开关前，滑动变阻器的滑片应处于最________(选填“左”或“右”)端。
(3)闭合开关后，发现电流表、电压表均有示数。但灯泡不亮，原因可能是________。A．小灯泡断路　　 B．小灯泡短路C．滑动变阻器断路 D．滑动变阻器接入电路的阻值过大(4)调节滑动变阻器，测得实验数据如表所示：在分析实验数据时，发现一个数据有明显的错误，这个数据是____；若此错误是看错电表量程导致的，则该数据的正确值应是________。
(5)根据实验数据可知，小灯泡正常发光时的电阻是________ Ω。(保留一位小数)(6)实验完成后，分析数据发现，小灯泡电阻呈逐渐增大趋势，其原因可能是________________________。
温度越高，小灯泡电阻越大
1．(2018·改编题)小华同学用“伏安法”来测量一个阻值约为5 Ω的定值电阻Rx，实验室有如下器材可供选用：A．两节干电池 B．开关一个和导线若干　 C．电压表 D．电流表　　　　　　　　　　　　E．滑动变阻器(0～10 Ω)F．滑动变阻器(0～100 Ω)(1)小华同学完成实验电路设计后，为了操作顺利和方便，除了器材A、B、C和D外，小华同学还需选用器材__________(选填“E”或“F”)。
(2)根据设计的实验电路要求，请用笔画线代替导线连接图18－5甲中最后的两根导线。(3)如图18－5甲所示，连接好电路。在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至________(选填“G”或“H”)端。
(4)小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是______(选填字母)。A．滑动变阻器断路 B．滑动变阻器短路C．定值电阻Rx断路 D．定值电阻Rx短路(5)排除故障后，电流表示数为0.40 A，电压表示数如图18－5乙所示，则本次实验测得的定值电阻Rx是________Ω。
2．(2017·贵港市)用伏安法测电阻，实验电路如图18－6甲所示。(1)连接电路时，开关应该是________的。(2)大山同学在实验中的某次测量，电压表与电流表的读数如图18－6乙所示，则此时待测电阻的阻值为________Ω。
请你根据图18－6甲的电路图，在图18－6丙中用笔画线代替导线帮大山同学连接完整实物图(导线不能交叉)。
(3)实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，电源电压保持不变，但电源电压未知，请你利用剩下的器材测出Rx，先在图18－6丁中方框内画出此时的实验电路图，再简要写出实验过程和计算Rx的表达式。①实验过程：____________________________________________________________________________________________________________________________________。②Rx的表达式：Rx＝______________。
测量时，先将滑动变阻器的滑片移至最右端，测出此时的电流I1，则电源电压U＝I1Rx；再将滑片移至最左端，测出此时的电流I2，则电源电压U＝I2Rx＋I2R
3．(2018·杭州市)小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为1.5 Ω。为测量电动机工作时的电流，利用身边现有器材，设计了如图18－7所示的电路(符号 表示数值可读的变阻器)。已知电源电压为12 V，当变阻器的阻值为6 Ω时，电压表的读数为3 V。求：(1)通过电动机的电流；
3．(2018·杭州市)小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为1.5 Ω。为测量电动机工作时的电流，利用身边现有器材，设计了如图18－7所示的电路(符号 表示数值可读的变阻器)。已知电源电压为12 V，当变阻器的阻值为6 Ω时，电压表的读数为3 V。求：(2)电动机消耗的电功率。
(2)电动机消耗的电功率P＝U机I＝3 V×1.5 A＝4.5 W
1．(2018·广东省)如图18－8甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如18－8乙所示，下列说法不正确的是(　　)A．电源电压是9 VB．定值电阻R的阻值是6 ΩC．滑动变阻器的阻值范围是0～18 ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V
2．(2015·广东省)如图18－9甲所示是电阻甲和乙的I－U图象，下列说法正确的是(　　)A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲＝0.4 ΩC．如图18－9乙所示，当开关闭合，电路电流为0.2 A时，电路总电阻是15 ΩD．如图18－9丙所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A
3．(2016·广东省)物理课外兴趣小组利用如图18－10所示的电路图进行一些电学实验，其中电阻R有20 Ω、15 Ω、10 Ω、5 Ω、1 Ω五个规格供选择，滑动变阻器的规格是“10 Ω　1 A”。电源电压为5 V且保持不变。(1)用笔画线代替导线将图中电流表准确接入电路。
(2)在做“探究导体的电流与电阻的关系”的实验时：① 选用哪三个电阻更合适？答：______________________________。② 此实验对电阻两端电压的控制有什么要求？答：_____________________________________________。③ 按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是___________________________________。
15 Ω、10 Ω、5 Ω
被测电阻两端的电压保持3 V不变
(3)用一根导线代替电流表接入电路进行测量未知电阻Rx的实验。R先选用5 Ω电阻接入电路，移动滑动变阻器的滑片使电压表示数为2 V，然后保持滑动变阻器的滑片不动，用Rx代替5 Ω电阻接入电路，此时电压表示数为3 V，则的阻值Rx为_____________Ω。(保留两位小数)
4．(2014·广东省)某同学利用图18－11甲所示的电路来测量一未知电阻Rx。(1)请用笔画线代替导线，将图18－11甲中实物图连接完整。(2)闭合开关后，当滑动电阻器的滑片向右移动到某一位置时，电压表的示数为1.2 V，电流表的示数如图18－11乙所示，则I＝________A，Rx＝________Ω。
(3)该同学又设计了如图18－11丙所示的测量电路，同样可以测量未知电阻Rx，其中R0是定值电阻。请在空格内把实验步骤补充完整。①__________________________，用电压表测出电源的电压U。②__________________________，用电压表测出待测电阻Rx两端的电压为Ux。③请用测量值U和Ux，已知量R0来表达Rx＝________。
闭合开关S，断开开关S1
5．(2018·广东省)如图18－12甲所示，已知定值电阻R1的阻值为30 Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图18－12乙所示。(设电源电压保持不变)(1)电源电压U是多少？(2)通过定值电阻R2的电流是多少？
解：(1)电源电压 U＝U1＝I1R1＝0.3 A×30 Ω＝9 V
(2)R2的电流I2＝I－I1＝1.5 A－0.3A＝1.2 A
