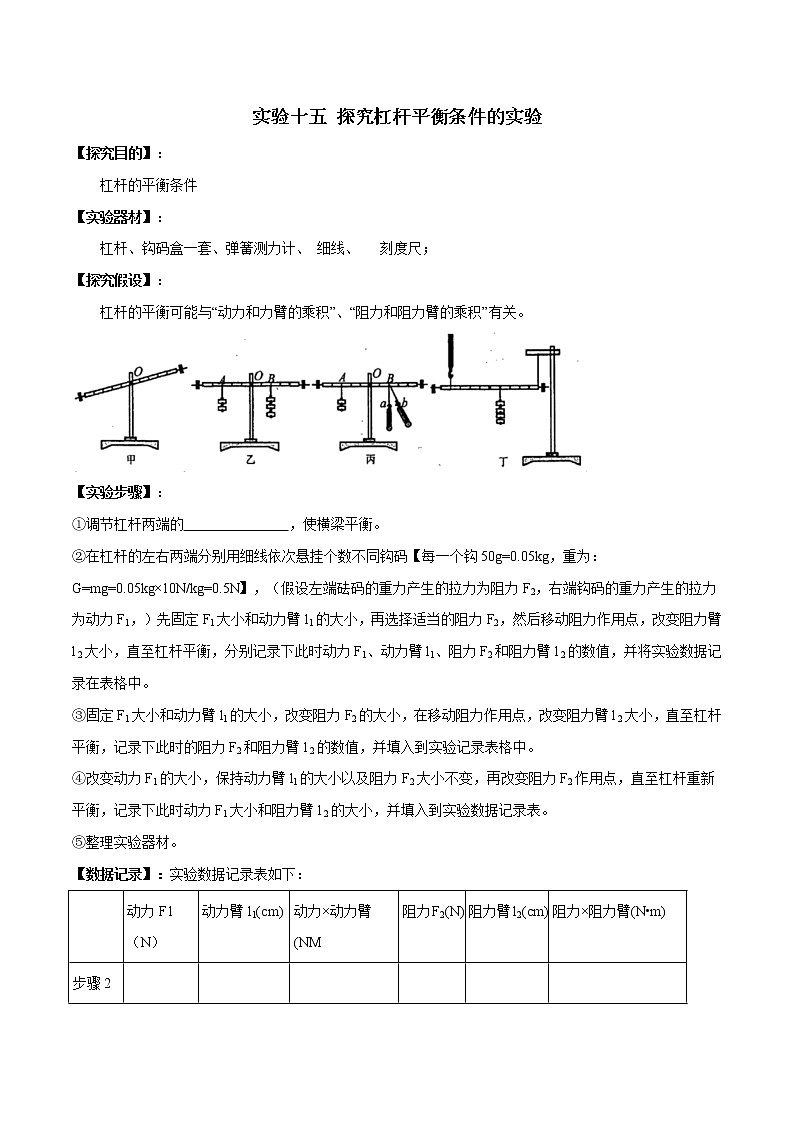

实验十五 探究杠杆平衡条件的实验

【探究目的】：

　　杠杆的平衡条件

【实验器材】：

　　杠杆、钩码盒一套、弹簧测力计、 细线、   刻度尺；

【探究假设】：

　　杠杆的平衡可能与“动力和力臂的乘积”、“阻力和阻力臂的乘积”有关。

【实验步骤】：

①调节杠杆两端的               ，使横梁平衡。

②在杠杆的左右两端分别用细线依次悬挂个数不同钩码【每一个钩50g=0.05kg，重为：G=mg=0.05kg×10N/kg=0.5N】，（假设左端砝码的重力产生的拉力为阻力F2，右端钩码的重力产生的拉力为动力F1，）先固定F1大小和动力臂l1的大小，再选择适当的阻力F2，然后移动阻力作用点，改变阻力臂l 2大小，直至杠杆平衡，分别记录下此时动力F1、动力臂l1、阻力F2和阻力臂l 2的数值，并将实验数据记录在表格中。

③固定F1大小和动力臂l1的大小，改变阻力F2的大小，在移动阻力作用点，改变阻力臂l 2大小，直至杠杆平衡，记录下此时的阻力F2和阻力臂l 2的数值，并填入到实验记录表格中。

④改变动力F1的大小，保持动力臂l1的大小以及阻力F2大小不变，再改变阻力F2作用点，直至杠杆重新平衡，记录下此时动力F1大小和阻力臂l 2的大小，并填入到实验数据记录表。

⑤整理实验器材。

【数据记录】：实验数据记录表如下：

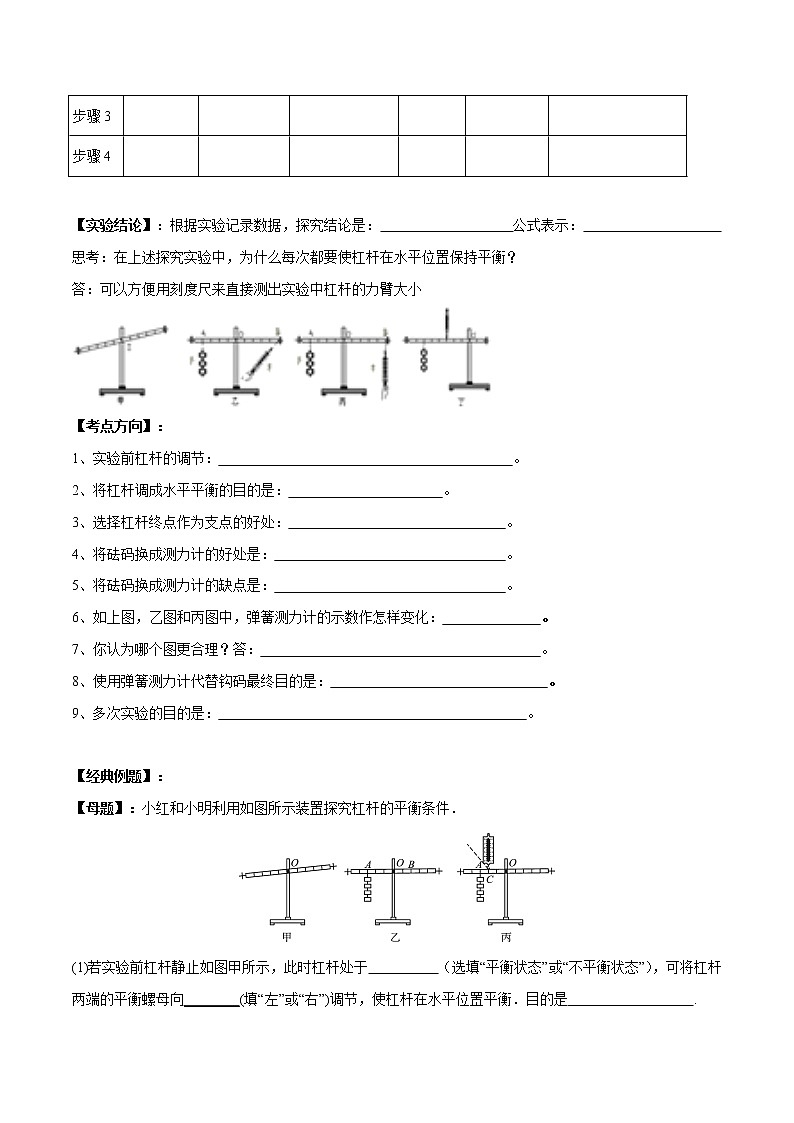

【实验结论】：根据实验记录数据，探究结论是：                   公式表示：

思考：在上述探究实验中，为什么每次都要使杠杆在水平位置保持平衡？

答：可以方便用刻度尺来直接测出实验中杠杆的力臂大小

【考点方向】：

1、实验前杠杆的调节：                                          。

2、将杠杆调成水平平衡的目的是：                      。

3、选择杠杆终点作为支点的好处：                               。

4、将砝码换成测力计的好处是：                                 。

5、将砝码换成测力计的缺点是：                                 。

6、如上图，乙图和丙图中，弹簧测力计的示数作怎样变化：              。

7、你认为哪个图更合理？答：                                        。

8、使用弹簧测力计代替钩码最终目的是：                               。

9、多次实验的目的是：                                            。

【经典例题】：

【母题】：小红和小明利用如图所示装置探究杠杆的平衡条件．

(1)若实验前杠杆静止如图甲所示，此时杠杆处于          （选填“平衡状态”或“不平衡状态”），可将杠杆两端的平衡螺母向________(填“左”或“右”)调节，使杠杆在水平位置平衡．目的是                  .

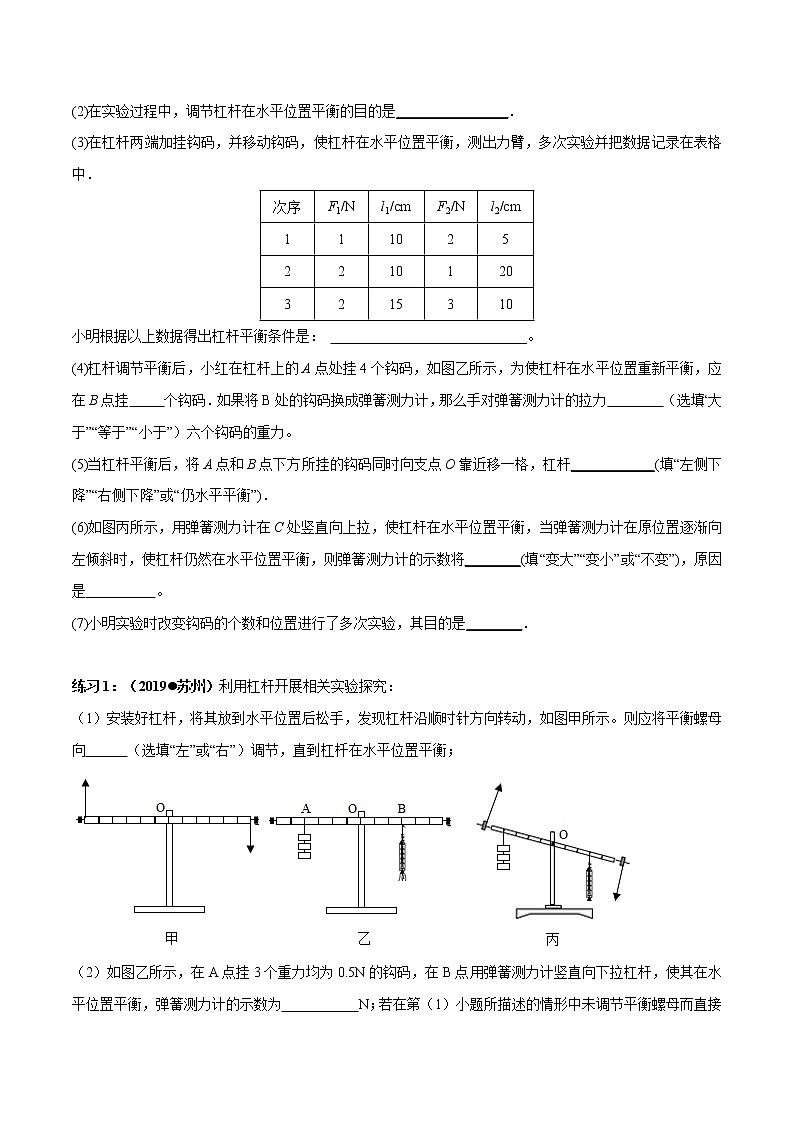

(2)在实验过程中，调节杠杆在水平位置平衡的目的是________________．

(3)在杠杆两端加挂钩码，并移动钩码，使杠杆在水平位置平衡，测出力臂，多次实验并把数据记录在表格中．

小明根据以上数据得出杠杆平衡条件是： ____________________________。

(4)杠杆调节平衡后，小红在杠杆上的A点处挂4个钩码，如图乙所示，为使杠杆在水平位置重新平衡，应在B点挂     个钩码．如果将B处的钩码换成弹簧测力计，那么手对弹簧测力计的拉力        （选填“大于”“等于”“小于”）六个钩码的重力。

(5)当杠杆平衡后，将A点和B点下方所挂的钩码同时向支点O靠近移一格，杠杆____________(填“左侧下降”“右侧下降”或“仍水平平衡”)．

(6)如图丙所示，用弹簧测力计在C处竖直向上拉，使杠杆在水平位置平衡，当弹簧测力计在原位置逐渐向左倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将________(填“变大”“变小”或“不变”)，原因是          。

(7)小明实验时改变钩码的个数和位置进行了多次实验，其目的是________．

练习1：（2019苏州）利用杠杆开展相关实验探究：

（1）安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示。则应将平衡螺母向　  　（选填“左”或“右”）调节，直到杠杄在水平位置平衡；

（2）如图乙所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为         　N；若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计的示数会　      　（选填“偏大”、“偏小”或“不变”）；

（3）始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示。此过程中，弹簧测力计拉力的力臂　    　（选填“变大”、“变小”或“不变”，下同），拉力的大小　      　。

练习2：（2019聊城）下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到      位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向      （选“左”或“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂    个同样的钩码，杠杆仍然在水平位置平衡。

（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重0.5N，请将弹簧测力计的示数填入下表。

上述实验数据不符合杠杆平衡条件，出现问题的原因是____                 。

练习3：（2019德阳）如图所示是探究杠杆平衡条件的几个实验情景：

（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆________（选填“达到”或“没有达到”）平衡状态，接下来调节杠杆两端的螺母，使杠杆处于________。

（2）如图乙所示，A点挂有2个质量均为50g的钩码、为了让杠杆在水平位置平衡，应在B点挂________个质量均为50g的钩码。

（3）如图丙所示，现给你一个量程为0～2N的弹簧测力计，若干个50g的钩码，钩码挂在C点处，现使用弹簧测力计和钩码使杠杆在水平位置平衡，则在C点处所挂钩码的最多个数为________个。

练习4：（2019新疆兵团）在“探究杠杆的平衡条件”的实验中：

（1）实验前，杠杆静止时，发现杠杆左端低、右端高，此时杠杆处于______（填“平衡”或“非平衡”）状态，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向______（填“左”或“右”）调节。

（2）调节杠杆在水平位置平衡后，进行如图所示的实验，用量程为5N的弹簧测力计在A点竖直向上拉（如图中M所示），杠杆在水平位置平衡时，弹簧测力计的示数为2.5N；若弹簧测力计斜向上拉（如图中N所示），杠杆在水平位置平衡时，弹簧测力计的示数为________（填“大于”或“小于”）2.5N，此时拉力的方向与竖直方向的最大夹角为________（填“30°” “45°”或“60°”）。

（3）杠杆上每个平衡螺母的质量为m，杠杆的总质量（含两个平衡螺母）为50m。实验前，调节杠杆在水平平衡的过程中，若只将右端的平衡螺母移动了距离L，则调节前后杠杆（含两个平衡螺母）的重心在杆上移动的距离为_______（填“”“"或"”）

练习5：（2019荆州）小华在做“探究杠杆平衡条件”实验的装置如图所示，杠杆上相邻刻线间的距离相等

（1）杠杆在如图甲所示的位置静止时__    __（选填“是”或“不是”）处于杠杆平衡状态的．

（2）为使杠杆在水平位置平衡，应将平衡螺母向___ __（选填“左”或“右”）端调节．

（3）如图乙所示，杠杆在水平位置平衡后，在 A 点挂两个钩码，每个钩码重 0.5N，在 B 点竖直向下拉弹簧测力计，仍使杠杆水平位置平衡，此时弹簧测力计的示数应为___     ___N．当弹簧测力计改为斜拉时，再次使杠杆水平位置平衡，则弹簧测力计的示数将________．（选填“变大”、“变小”或“不变”）

（4）小华改变钩码的个数和位置进行了多次实验，其目的是_____   _______．

练习6：（2018枣庄）利用杠杆开展相关实验探究：
（1）安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示。则应将平衡螺母向______（选填“左”或“右”）调节，直到杠杄在水平位置平衡；

（2）如图乙所示，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______N；若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计的示数会______（选填“偏大”、“偏小”或“不变”）；
（3）始终竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示。此过程中，弹簧测力计拉力的力臂______（选填“变大”、“变小”或“不变”，下同），拉力的大小______。

练习7：（2018龙东）小红和小明利用如图所示装置探究杠杆的平衡条件。

（1）若实验前杠杆如图甲所示，可将杠杆两端的平衡螺母向　 　（填“左”或“右”）调节，使杠杆在水平位置平衡。

（2）在实验过程中，调节杠杆在水平位置平衡的目的是　              　。

（3）在杠杆两端加挂钩码，并移动钩码，使杠杆在水平位置平衡，测出力臂，多次实验并把数据记录在表格中。

小明根据以上数据得出杠杆平衡条件是　                      　。

（4）杠杆调节平衡后，小红在杠杆上的A点处挂4个钩码，如图乙所示，为使在重新平衡，应在B点挂　 　个钩码。当杠杆平衡后，将A点和B点下方所挂的钩码同时向支点0靠近一格，杠杆会　        　（填“左侧下降”、“右侧下降”或“仍水平平衡”）。

（5）如图丙所示，用弹簧测力计在C处竖直向上拉，使杠杆在水平位置平衡，当弹簧测力计在原位置逐渐向左倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将　      　（填“变大”，“变小”或“不变”）。

练习8：（2018青岛）实验探究：探究杠杄的平衡条件
