初中物理中考复习 课时训练26 磁现象　磁场　电生磁

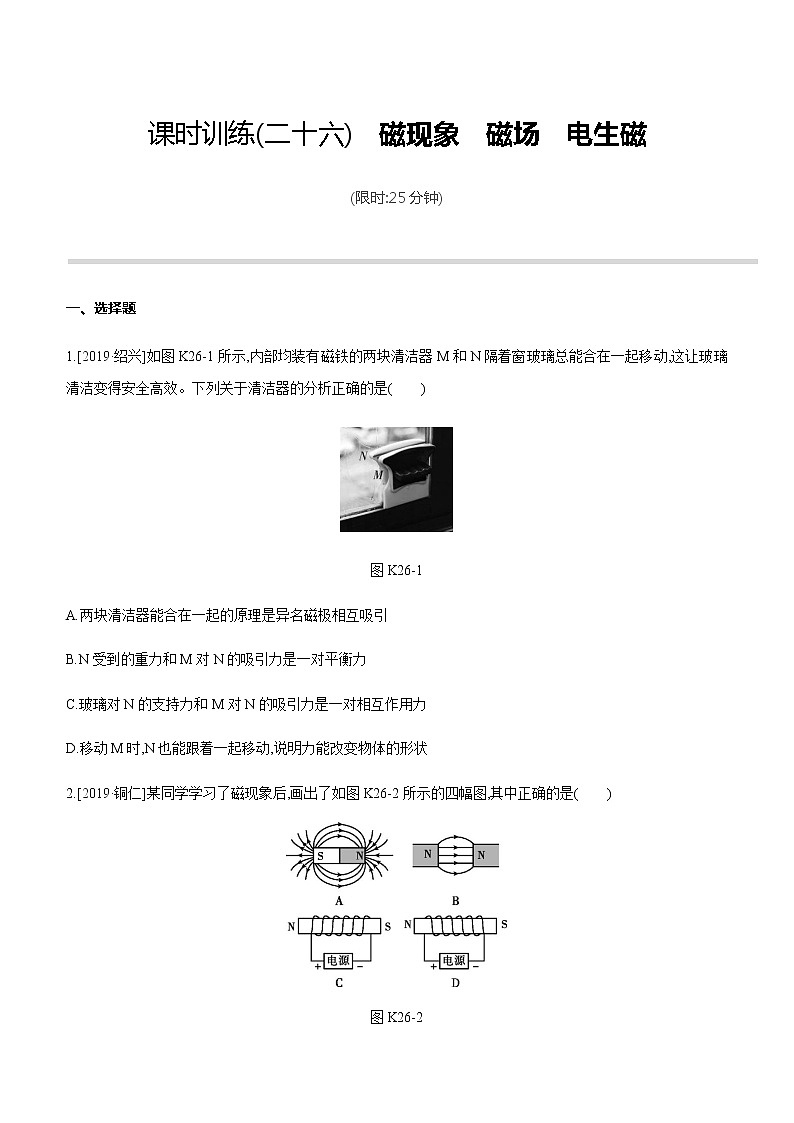

课时训练(二十六)　磁现象　磁场　电生磁

(限时:25分钟)

一、选择题

1.[2019·绍兴]如图K26-1所示,内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动,这让玻璃清洁变得安全高效。下列关于清洁器的分析正确的是(　　)

图K26-1

A.两块清洁器能合在一起的原理是异名磁极相互吸引

B.N受到的重力和M对N的吸引力是一对平衡力

C.玻璃对N的支持力和M对N的吸引力是一对相互作用力

D.移动M时,N也能跟着一起移动,说明力能改变物体的形状

2.[2019·铜仁]某同学学习了磁现象后,画出了如图K26-2所示的四幅图,其中正确的是(　　)

图K26-2

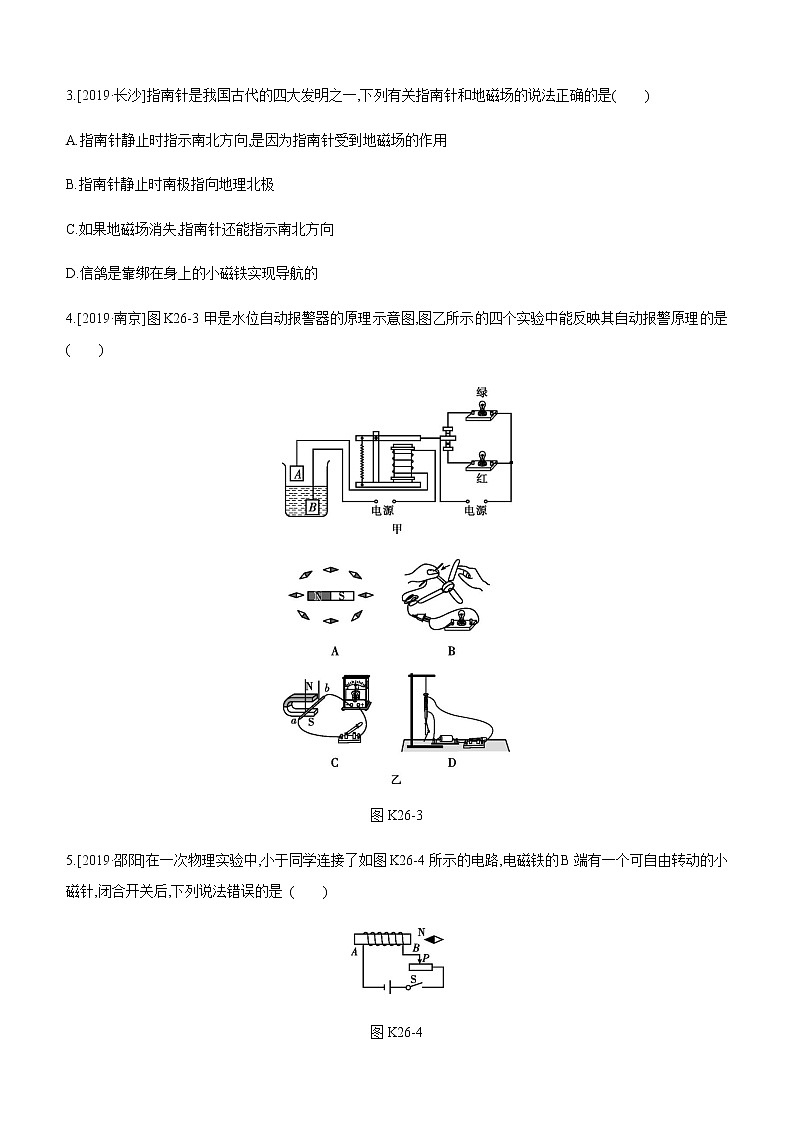

3.[2019·长沙]指南针是我国古代的四大发明之一,下列有关指南针和地磁场的说法正确的是(　　)

A.指南针静止时指示南北方向,是因为指南针受到地磁场的作用

B.指南针静止时南极指向地理北极

C.如果地磁场消失,指南针还能指示南北方向

D.信鸽是靠绑在身上的小磁铁实现导航的

4.[2019·南京]图K26-3甲是水位自动报警器的原理示意图,图乙所示的四个实验中能反映其自动报警原理的是(　　)

图K26-3

5.[2019·邵阳]在一次物理实验中,小于同学连接了如图K26-4所示的电路,电磁铁的B端有一个可自由转动的小磁针,闭合开关后,下列说法错误的是              (　　)

图K26-4

A.电磁铁的A端为N极

B.小磁针静止时,N极水平指向左

C.利用这一现象所揭示的原理可制成的设备是发电机

D.当滑动变阻器滑片P向右端移动,电磁铁磁性增强

6.[2019·湖州]一条形磁铁放在水平桌面上,处于静止状态,电磁铁置于条形磁铁附近并正对(如图K26-5所示)。下列叙述中正确的是(　　)

图K26-5

A.闭合开关前,电磁铁与条形磁铁间没有力的作用

B.闭合开关后,条形磁铁受到桌面向左的摩擦力

C.闭合开关后,滑片P向a移动时电磁铁与条形磁铁间的作用力增大

D.闭合开关后,滑片P向a移动过程中,若条形磁铁始终处于静止状态,则它受到桌面的摩擦力大小保持不变

二、填空题

7.[2019·泰州]如图K26-6所示,磁悬浮无线蓝牙音箱可由蓝牙通过　　　　(选填“超声波”或“电磁波”)实现与手机数据的光速传输。该产品底座里有一个电磁铁,可使箱体悬在空中,这是根据同名磁极相互　　　　的原理实现的。该产品处于图示状态时,若重力突然消失,则此瞬间底座对水平桌面　　　　(选填“有”或“没有”)压力。

图K26-6

8.[2019·达州]如图K26-7所示是探究电磁铁磁性的电路图,则电磁铁的S极为　　　　(选填“A”或“B”)端。当滑动变阻器的滑片P向右移动时,电磁铁的磁性变　　　　(选填“强”或“弱”)。

图K26-7

9.[2019·成都] 如图K26-8所示,用细线悬挂的磁体AB磁极未知。当闭合开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的　　　　极。断开开关S,磁体静止时,B端会指向地理的　　　　(选填“北方”或“南方”)。

图K26-8

10.[2019·黄冈]如图K26-9所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时,光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时,则于尘埃的反射,部分光越过挡板射到光敏电阻上,光敏电阻的阻值　　　　,电路中的电流增大,电磁铁的磁性　　　　,在衔铁的作用下,开启自动除尘模式。若图中a、b一个是除尘器,一个是指示灯,则　　　　是除尘器。

图K26-9

三、作图题

11.[2019·枣庄] 在图K26-10中,请你标出小磁针的N极和A点的磁感线方向。

图K26-10

12.[2019·岳阳]请标出图K26-11中通电螺线管外部磁感线的方向,小磁针的N极和电源的“+”极。

图K26-11

13.[2019·乐山]如图K26-12所示,在螺线管上方用弹簧悬挂一根条形磁铁。闭合开关S后,弹簧的伸长量减小,请在图中括号内分别标出螺线管A的N、S极和电源的+、-极。

图K26-12

14.[2019·潍坊] 如图K26-13所示,当开关闭合时,弹簧测力计示数变小。

(1)画出弹簧测力计对条形磁铁拉力的示意图。

(2)在虚线框内用电路图符号画出电源。

图K26-13

【参考答案】

1.A　[解析]两块清洁器各装有一块磁铁,之所以能够合在一起,是因为异名磁极相互吸引,故A正确;N的重力方向竖直向下,而M对N的吸引力在水平方向,二者不在同一直线上,因此不是一对平衡力,故B错误;玻璃对N的支持力水平向外,M对N的吸引力水平向内,二者作用在同一物体、同一直线上,大小相等,方向相反,因此是一对平衡力,而不是一对相互作用力,故C错误;移动M时,N也能跟着一起移动,说明力能改变物体的运动状态,故D错误。

2.C

3.A　[解析]地球是一个巨大的磁体,指南针能够指示南北方向是因为受到地磁场的作用,故A正确。地球是一个巨大的磁体,地磁场的南极在地理北极附近,地磁场的北极在地理南极附近,故地磁场的磁感线是从地球南极附近出发回到北极附近,根据对指南针的认识可知,指南针静止时南极大致指向地理的南极附近,故B错误。如果地磁场消失,指南针不受地磁场的作用,不能指示南北方向,故C错误。信鸽是靠地磁场来实现导航的,如果信鸽身上绑上小磁铁,会干扰地磁场,信鸽不能实现导航,故D错误。

4.D　[解析]图甲中,当水位达到金属块A时,控制电路接通。电路中有了电流,电磁铁有磁性,向下吸引衔铁,使动触点与绿灯所在电路的静触点分开,绿灯熄灭;与红灯所在电路的静触点接通,红灯所在的电路接通,红灯亮;由此可见水位自动报警器是通过电磁铁控制电路工作的。A选项图说明条形磁铁的周围存在磁场,故A错误;B选项图是发电机的原理,故B错误;C选项图是电磁感应现象,是发电机的原理,故C错误;D选项图是电磁铁的原理,故D正确。

5.C

6.C　[解析]闭合开关前,虽然电磁铁没有磁性,但是电磁铁中间是有铁芯的,条形磁铁对铁芯是有吸引力作用的,故A错误。闭合开关后,电磁铁有磁性,根据图中的电流方向结合安培定则可知,电磁铁的左端是 N极,右端是S极,因异名磁极相互吸引,则电磁铁对条形磁铁有向左的吸引力作用,条形磁铁有向左运动趋势,所以条形磁铁受到向右的静摩擦力作用,故B错误。闭合开关后,滑片P向a移动时,滑动变阻器接入电路的阻值变小,通过电磁铁的电流增大,磁性增强,对条形磁铁的吸引力增大,条形磁铁始终处于静止状态,受到向左的吸引力和向右的静摩擦力是一对平衡力,吸引力增大,则摩擦力也增大,故C正确,D错误。

7.电磁波　排斥　有

8.B　弱

9.N　北方

[解析]闭合开关后,由右手螺旋定则可以判断出通电螺线管的左端为N极,由题意知,通电螺线管左端与磁体B端相互排斥,则磁体B端也为N极。断开开关S,螺线管失去磁性,磁体静止后,在地磁场的作用下,B端会指向地磁南极,即地理北极。

10.减小　增强　b

11.如图所示

12.如图所示

13.如图所示

14.(1)(2)如图所示
