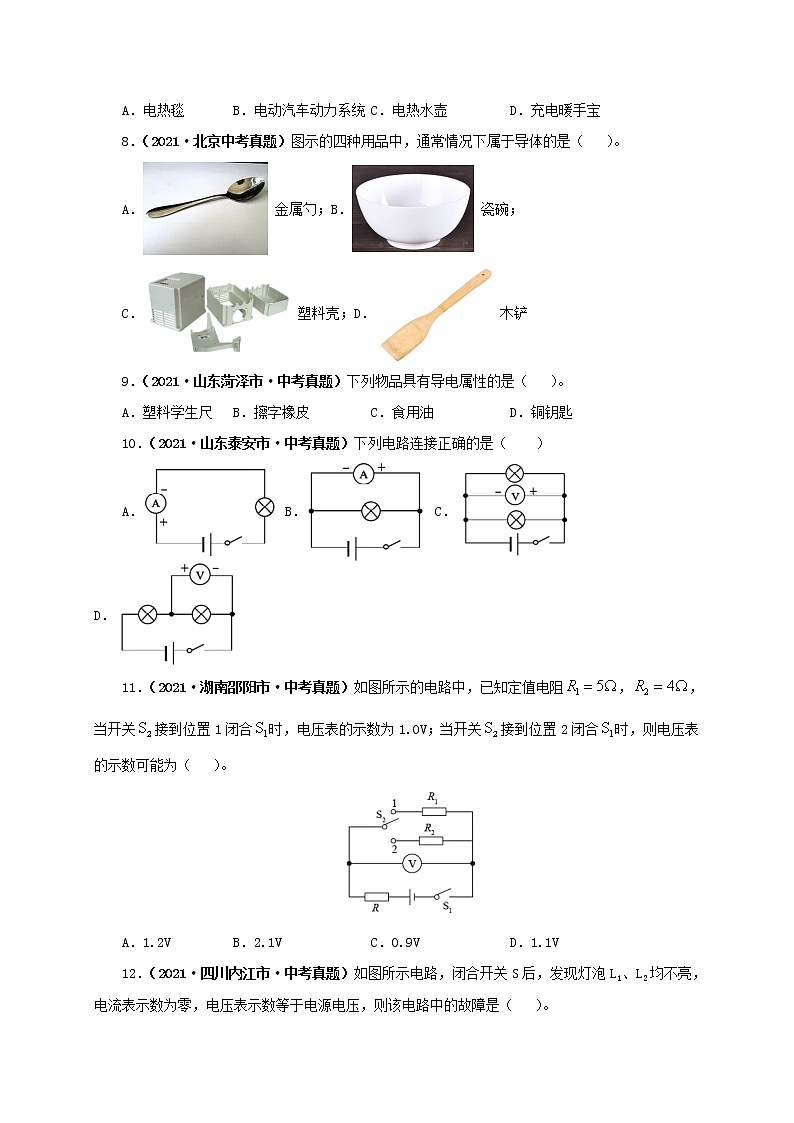

第十七单元  电压和电阻【真题训练】（原卷版） 一、选择题1．（2021·辽宁辽宁·中考真题）如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光，用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（   ）。A．L3和L2是并联的 B．L2不发光的原因是灯丝断了C．L1的电阻大于L3的电阻 D．L3替换L1后，电路的总功率变小2．（2021·贵州贵州·中考真题）如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（   ）。A．电压表只能测量灯L2两端电压；B．若闭合S1、S2，电流表测量干路电流；C．若先闭合S1，再闭合S2，电压表示数不变；D．若先闭合S1，再闭合S2，电流表示数不变3．（2021·湖北湖北·中考真题）如图所示电路，下列说法中正确的是（   ）。A．只闭合S2时，只有R1接入电路工作；B．无论如何调节开关，R2与R1都不能串联；C．开关都闭合时，电流表示数最大；D．只闭合S1时，电压表示数为04．（2021·吉林·中考真题）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，是定值电阻，是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（   ）。A．B．C．D．5．（2021·宁夏·中考真题）如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（   ）。A．同时闭合两个开关，通过两只灯泡的电流一定相同；B．若先闭合，再闭合，电压表示数不变，电流表的示数变大；C．若先闭合，再闭合，电压表示数变大，电流表的示数变大；D．若灯被短路，闭合、后，灯不亮，灯亮，电流表损坏6．（2021·广西贺州·中考真题）如图所示，所有开关都闭合时，下列电路属于串联电路的是（   ）。A．B．C．D．7．（2021·浙江湖州市·中考真题）2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在（   ）。A．电热毯 B．电动汽车动力系统 C．电热水壶 D．充电暖手宝8．（2021·北京中考真题）图示的四种用品中，通常情况下属于导体的是（   ）。A． 金属勺；B． 瓷碗；C． 塑料壳；D． 木铲9．（2021·山东菏泽市·中考真题）下列物品具有导电属性的是（   ）。A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙10．（2021·山东泰安市·中考真题）下列电路连接正确的是（    ）A． B． C．D．11．（2021·湖南邵阳市·中考真题）如图所示的电路中，已知定值电阻，， 当开关接到位置1闭合时，电压表的示数为1.0V；当开关接到位置2闭合时，则电压表的示数可能为（   ）。A．1.2V B．2.1V C．0.9V D．1.1V12．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（   ）。A．L1断路 B．L1短路 C．L2断路 D．L2短路13．（2021·安徽中考真题）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（   ）。A．R1短路 B．R2短路 C．R1断路 D．R2断路14．（2021·山东潍坊市·中考真题）如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（   ）。A．电阻断路 B．电阳断路 C．电阻短路 D．电阻断路15．（2021·湖北武汉市·中考真题）利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（   ）。A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系；B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系；C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系；D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系16．（2021·山东临沂市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点的过程中（   ）。A．灯泡的亮度变大    B．电流表的示数不变   C．电压表的示数变小   D．电路的总功率变大17．（2021·山东临沂市·中考真题）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（   ）。A．电流表A1测通过灯L1的电流；B．两电流表的示数一定不相同；C．两灯的额定功率一定不相同；D．仅断开S2，电流表A2的示数不变18．（2021·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（   ）。测试点a、bb、cc、d电压表示数有示数有示数无示数A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路19．（2021·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（   ）。A．电阻R断路  B．电阻R短路  C．灯L断路  D．灯L短路20．（2021·山东东营市·中考真题）如图所示，电路的电源电压恒为6V，灯泡L标有“2.5V 0.5W”的字样，滑动变阻器标有“30Ω 1A”字样，下列说法正确的是（   ）。A．同时闭合S1、S2、S3，将会造成电源短路，烧坏电流表；B．同时闭合S2、S3，向右移动滑动变阻器的滑片，电流表示数变小；C．只闭合S3，移动滑动变阻器的滑片，可使灯泡正常发光；D．只闭合S3，向右移动滑动变阻器的滑片，电压表示数会变大二、填空题21．（2021·湖北湖北·中考真题）如图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。22．（2021·广西贵港·中考真题）贵港很多“村村通”的道路两旁都安装有如图所示的太阳能LED照明路灯。它主要由太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由______材料制成（选填“导体”、“半导体”或“绝缘体”），通过电流能够发光，可以把电能直接转化成______能。24．（2021·浙江杭州·中考真题）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。25．（2021·黑龙江绥化·中考真题）导体的电阻除了与导体的长度、横截面积和温度有关外，还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。26．（2021·四川内江市·中考真题）导体电阻的大小不仅跟材料和温度有关，还与其___________和___________有关。27．（2021·云南昆明市·中考真题）小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻______联而成，电阻越大，量程越大，这里的电阻起到了______作用。28．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，已知电路中只有一处故障，且发生在电阻 R1或R2上。请写出两电表的变化情况及其对应的故障。______、______ 。29．（2021·云南中考真题）2020年12月17日，嫦娥五号探测器带回1731g月壤，“可上九天揽月”的梦想变成了现实，与在月球上相比，带回的月壤样品质量__________（选填“变大”、“变小”或“不变”）。通常情况下，玻璃杯、塑料瓶、不锈钢勺、陶瓷碗等物品中，__________是导体。30．（2021·浙江衢州市·中考真题）小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。31．（2021·湖南张家界市·中考真题）使用手机扫码支付是通过______传递信息的，制作手机芯片的材料主要是 ______（选填“超导体”、“半导体”、“导体”或“绝缘体”）。32．（2021·广西贺州市·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。33．（2021·湖北中考真题）如图所示电路，灯泡L1、L2的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。34．（2021·黑龙江绥化市·中考真题）导体的电阻除了与导体的长度、横截面积和温度有关外，还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。35．（2021·湖北十堰市·中考真题）如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ______；若此时电压表是示数为4U，则小灯泡L1、L2的电阻之比为 ______；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是 ______表（选填“电流”、“电压”或“电流和电压”）。三、作图题36．（2021·贵州安顺·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。37．（2021·贵州安顺市·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。38．（2021·甘肃兰州市·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。四、实验题39．（2021·山西中考真题）生活中常用的合金是一种复合材料，复合材料通常是由起搭建作用的基体材料和分散于其中的增强材料两部分组成。由于两种材料的共同作用，使合金具有不同特性。下表提供了黄铜和青铜两种合金的部分信息。合金基体材料增强材料特性应用黄铜铜锌易加工仪表青铜铜锡耐磨齿轮现有两卷粗细相同的黄铜线和青铜线，请你添加合适的器材设计一个实验方案，比较黄铜和青铜的导电性哪个强？（1）实验器材：______（2）实验步骤：______（3）实验结论：______40．（2020•六盘水）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。请回答下列问题：实验次数AB间电阻/ΩCD间电阻/Ω11052201033015（1）连接电路时，应将开关处于　  　状态（选填：“断开”或“闭合”）；（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，电压表的示数如图乙所示，则AB间电压为　 　V．比较两电阻阻值和所分电压值可得初步结论：串联电路中，电阻值越大，其所分电压　   　；（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？　   　（选填：“可信”或“不可信”），你的理由是：　            　。41．（2020•扬州）在“探究串联电路电压的特点”实验中：某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：U/VU1/VU2/V2.61.31.3（1）该小组由此得出串联电路的总电压与各部分电压的关系是　        　（用题中物理量符号表示）。（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　  　，电压表V2示数为　  。（3）该实验还有待改进，请写出其中一点：　                                　。42．（2020•凉山州）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。（1）该实验，是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是           法。（2）选用　 　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关。（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的　 　有关。（4）选用　 　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关。
