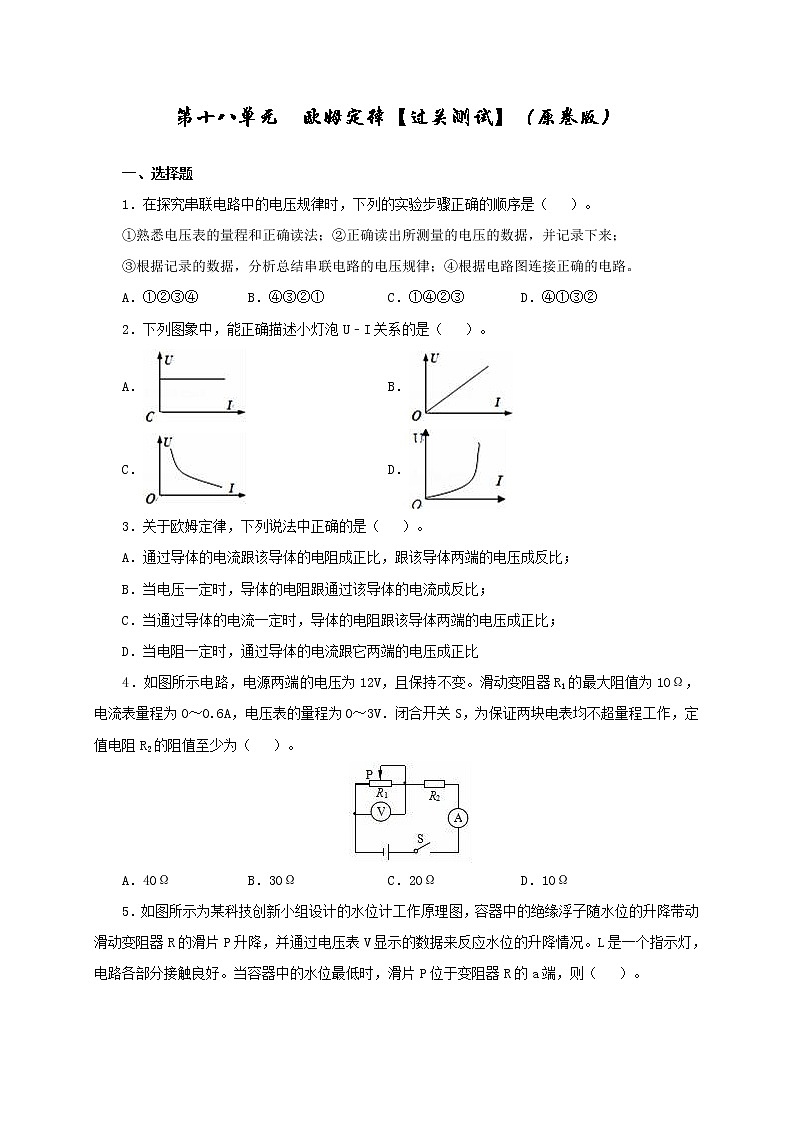

第十八单元  欧姆定律【过关测试】（原卷版）

一、选择题

1．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（   ）。

①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；

③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路。

A．①②③④ B．④③②① C．①④②③ D．④①③②

2．下列图象中，能正确描述小灯泡U﹣I关系的是（   ）。

A． B．

C． D．

3．关于欧姆定律，下列说法中正确的是（   ）。

A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比；

B．当电压一定时，导体的电阻跟通过该导体的电流成反比；

C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比；

D．当电阻一定时，通过导体的电流跟它两端的电压成正比

4．如图所示电路，电源两端的电压为12V，且保持不变。滑动变阻器R1的最大阻值为10Ω，电流表量程为0～0.6A，电压表的量程为0～3V．闭合开关S，为保证两块电表均不超量程工作，定值电阻R2的阻值至少为（   ）。

A．40Ω B．30Ω C．20Ω D．10Ω

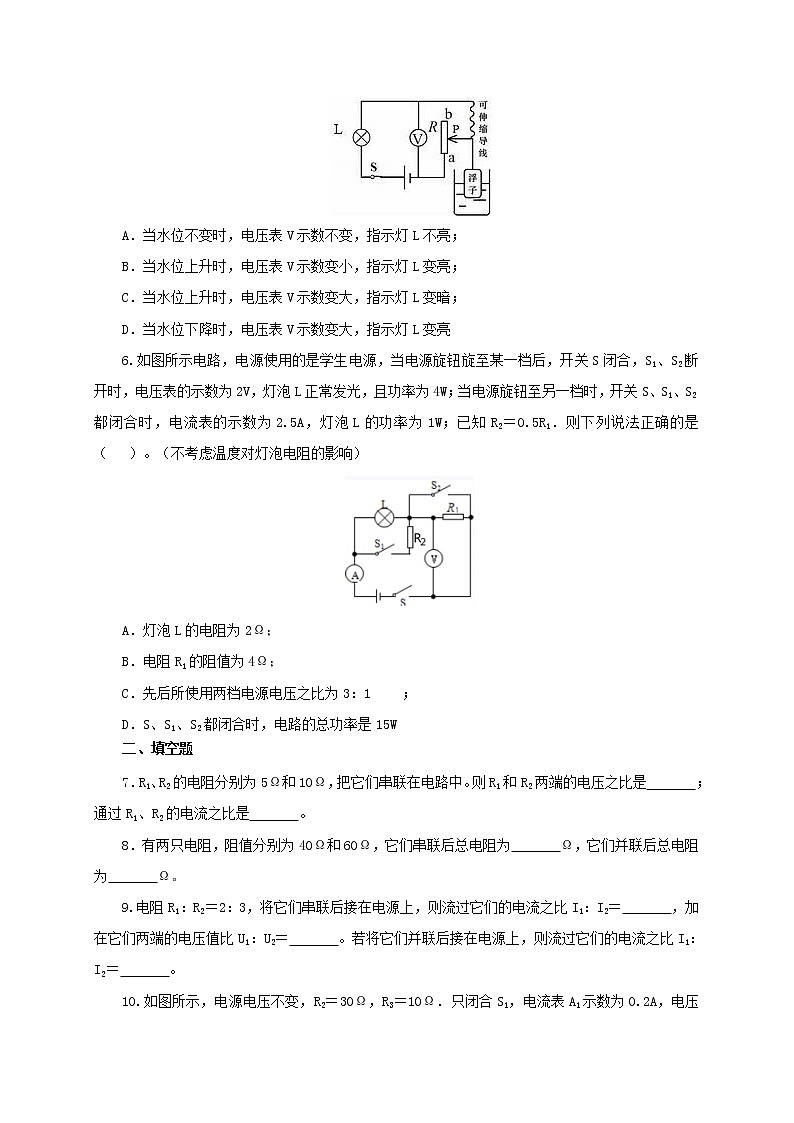

5．如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V显示的数据来反应水位的升降情况。L是一个指示灯，电路各部分接触良好。当容器中的水位最低时，滑片P位于变阻器R的a端，则（   ）。

A．当水位不变时，电压表V示数不变，指示灯L不亮；

B．当水位上升时，电压表V示数变小，指示灯L变亮；

C．当水位上升时，电压表V示数变大，指示灯L变暗；

D．当水位下降时，电压表V示数变大，指示灯L变亮

6.如图所示电路，电源使用的是学生电源，当电源旋钮旋至某一档后，开关S闭合，S1、S2断开时，电压表的示数为2V，灯泡L正常发光，且功率为4W；当电源旋钮至另一档时，开关S、S1、S2都闭合时，电流表的示数为2.5A，灯泡L的功率为1W；已知R2＝0.5R1．则下列说法正确的是（   ）。（不考虑温度对灯泡电阻的影响）

A．灯泡L的电阻为2Ω；

B．电阻R1的阻值为4Ω；

C．先后所使用两档电源电压之比为3：1 ；

D．S、S1、S2都闭合时，电路的总功率是15W

二、填空题

7．R1、R2的电阻分别为5Ω和10Ω，把它们串联在电路中。则R1和R2两端的电压之比是　   　；通过R1、R2的电流之比是　   　。

8．有两只电阻，阻值分别为40Ω和60Ω，它们串联后总电阻为　   　Ω，它们并联后总电阻为　   　Ω。

9.电阻R1：R2＝2：3，将它们串联后接在电源上，则流过它们的电流之比I1：I2＝　   　，加在它们两端的电压值比U1：U2＝　   　。若将它们并联后接在电源上，则流过它们的电流之比I1：I2＝　   　。

10.如图所示，电源电压不变，R2＝30Ω，R3＝10Ω．只闭合S1，电流表A1示数为0.2A，电压表Ⓥ示数为4.0V，则定值电阻R1为________Ω，电源电压为________V。闭合S1、S2、S3，电流表A1、A2示数之比为________，通电1min电阻R2产生的热量为________J。

三、实验题

11.甲、乙两小组探究“电流与电压和电阻的关系”。实验室提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“30Ω2A”“50Ω1A”），小灯泡一只（额定电压为2.5V），导线若干。

（1）甲小组探究“电流与电压的关系”。

①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整。

②排除故障后进行实验得到的数据如下表，由此可得到的实验结论是________

（2）乙小组探究“电流与电阻的关系”。

①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值。再用10Ω的电阻替代5Ω的电阻，此时滑片应向________（填“左”或“右”）端移动直到电压表的示数保持不变，读出电流表的示数。

②为了完成用四个定值电阻进行实验，应选择滑动变阻器的规格是________。

四、计算题

12．如图所示，R1＝25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变。（不考虑灯丝电阻变化）

（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；

（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。

13．如图所示的电路，R1＝30Ω，R2＝100Ω，开关S闭合后，电流表A的示数为0.4A，求：

（1）电源电压；

（2）通过R2的电流；

（3）干路中的电流。

14.如图所示，电源电压为18V且保持不变，小灯泡L的规格为“6V  3W”，滑动变阻器的最大阻值为24Ω，电流表的量程为0~3A。

(1)当开关S1、S2都断开时，小灯泡L恰能正常发光。求R1的阻值。

(2)当开关S1、S2都闭合时，要使电流表能安全使用，变阻器接入电路的阻值不得小于多少?R2消耗的最大电功率是多少?
