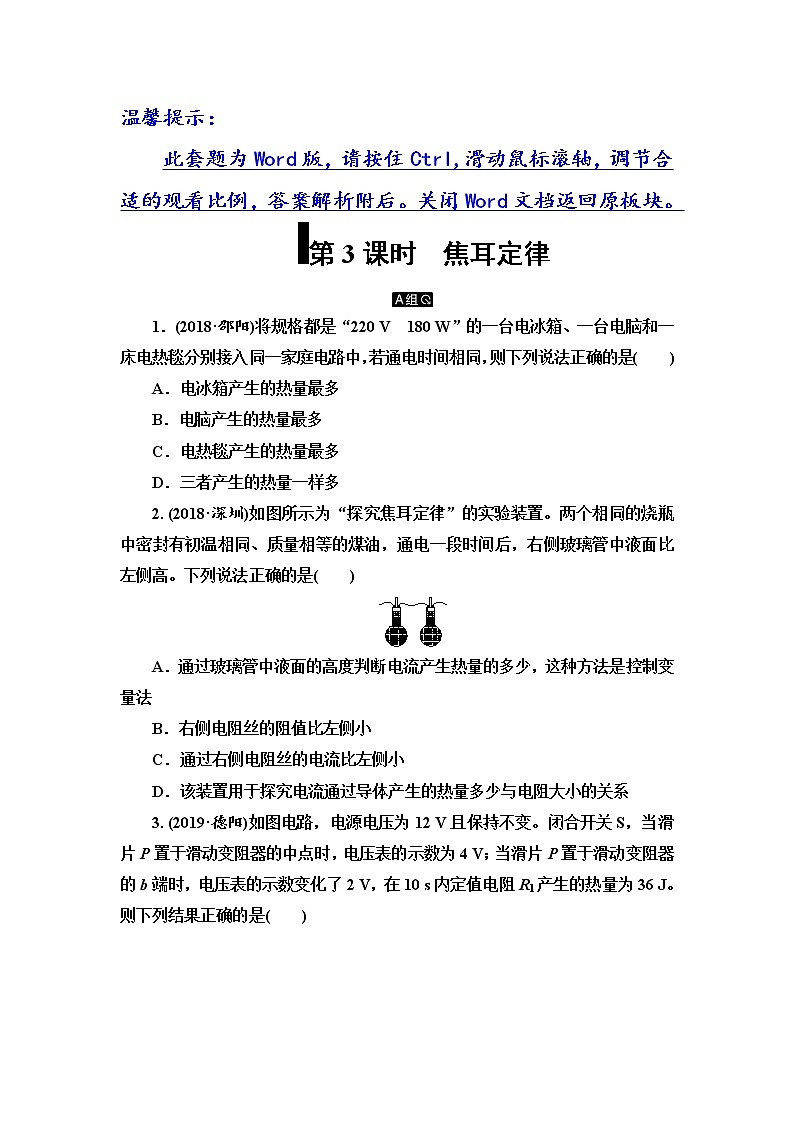

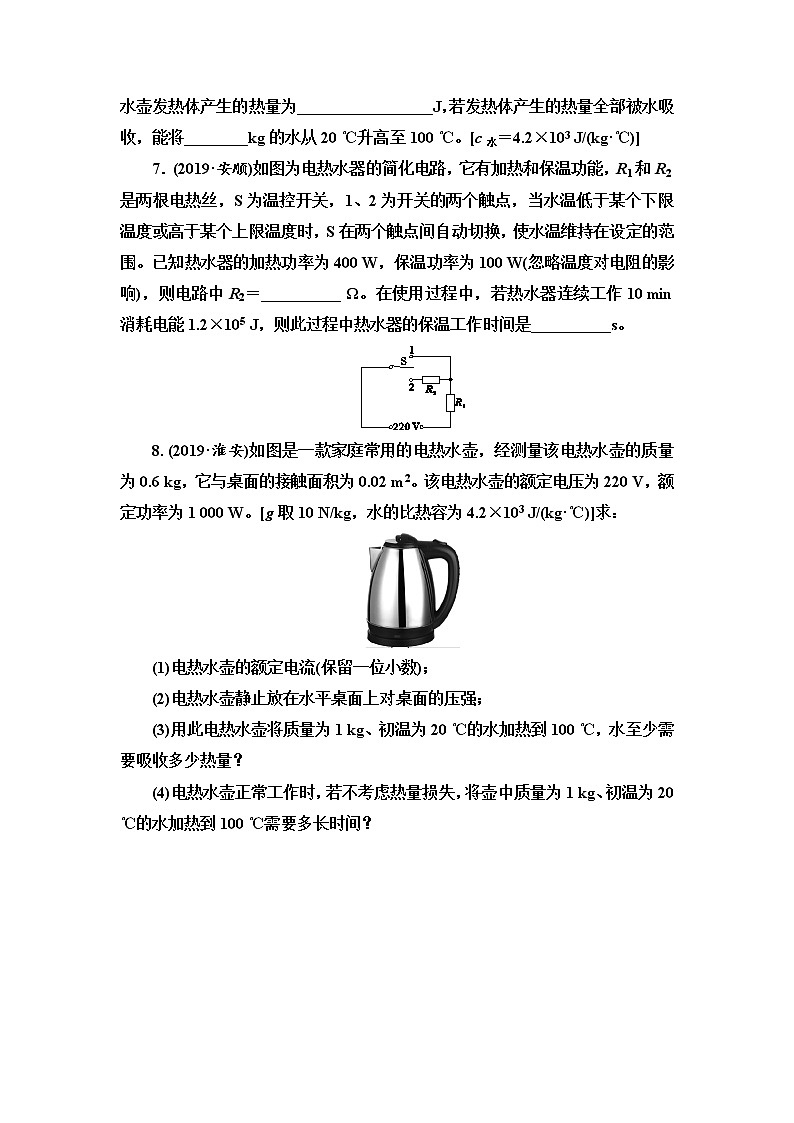

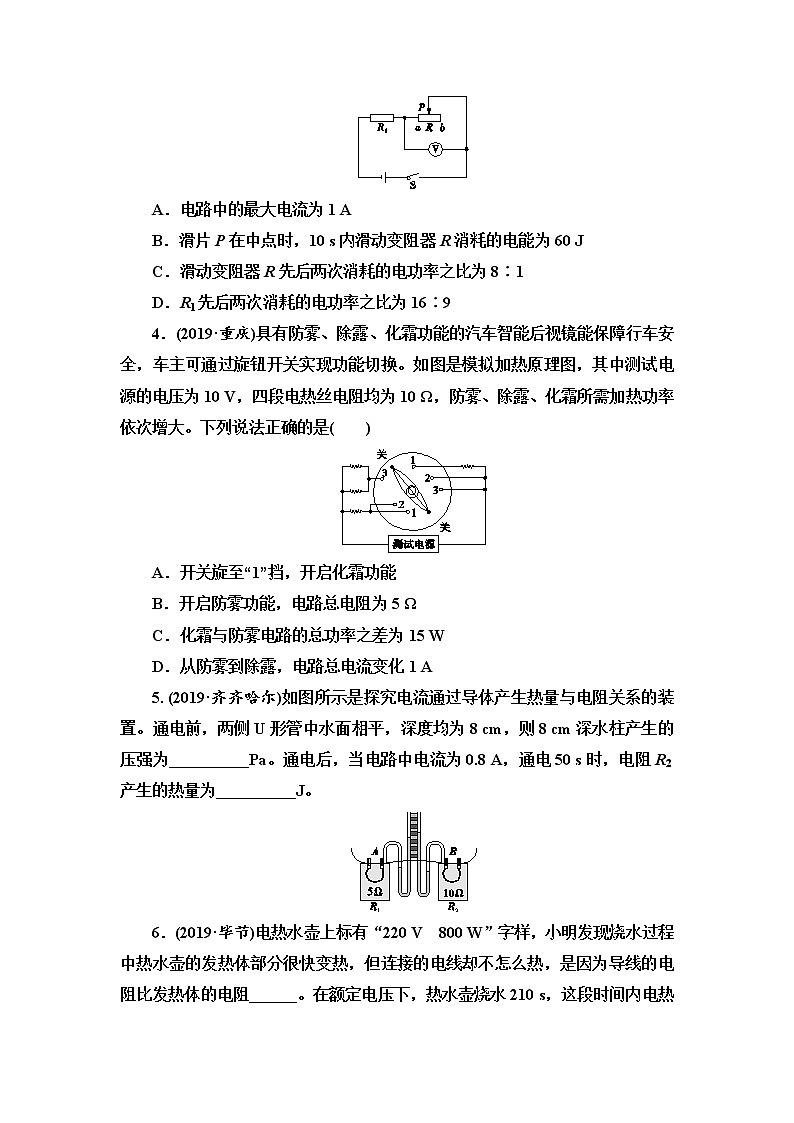

初中物理中考复习 第10单元　第3课时　焦耳定律

这是一份初中物理中考复习 第10单元　第3课时　焦耳定律，共7页。
温馨提示：    此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。关闭Word文档返回原板块。第3课时　焦耳定律　1．(2018·邵阳)将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是(　　)A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多2. (2018·深圳)如图所示为“探究焦耳定律”的实验装置。两个相同的烧瓶中密封有初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。下列说法正确的是(　　)A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B．右侧电阻丝的阻值比左侧小C．通过右侧电阻丝的电流比左侧小D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系3. (2019·德阳)如图电路，电源电压为12 V且保持不变。闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4 V；当滑片P置于滑动变阻器的b端时，电压表的示数变化了2 V，在10 s内定值电阻R1产生的热量为36 J。则下列结果正确的是(　　)A．电路中的最大电流为1 AB．滑片P在中点时，10 s内滑动变阻器R消粍的电能为60 JC．滑动变阻器R先后两次消耗的电功率之比为8∶1D．R1先后两次消耗的电功率之比为16∶94．(2019·重庆)具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。如图是模拟加热原理图，其中测试电源的电压为10 V，四段电热丝电阻均为10 Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是(　　)A．开关旋至“1”挡，开启化霜功能B．开启防雾功能，电路总电阻为5 ΩC．化霜与防雾电路的总功率之差为15 WD．从防雾到除露，电路总电流变化1 A5. (2019·齐齐哈尔)如图所示是探究电流通过导体产生热量与电阻关系的装置。通电前，两侧U形管中水面相平，深度均为8 cm，则8 cm深水柱产生的压强为__________Pa。通电后，当电路中电流为0.8 A，通电50 s时，电阻R2产生的热量为__________J。6．(2019·毕节)电热水壶上标有“220 V　800 W”字样，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻______。在额定电压下，热水壶烧水210 s，这段时间内电热水壶发热体产生的热量为_________________J，若发热体产生的热量全部被水吸收，能将________kg的水从20 ℃升高至100 ℃。[c水＝4.2×103 J/(kg·℃)]7．(2019·安顺)如图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围。已知热水器的加热功率为400 W，保温功率为100 W(忽略温度对电阻的影响)，则电路中R2＝__________ Ω。在使用过程中，若热水器连续工作10 min 消耗电能1.2×105 J，则此过程中热水器的保温工作时间是__________s。8. (2019·淮安)如图是一款家庭常用的电热水壶，经测量该电热水壶的质量为0.6 kg，它与桌面的接触面积为0.02 m2。该电热水壶的额定电压为220 V，额定功率为1 000 W。[g取10 N/kg，水的比热容为4.2×103 J/(kg·℃)]求：(1)电热水壶的额定电流(保留一位小数)；(2)电热水壶静止放在水平桌面上对桌面的压强；(3)用此电热水壶将质量为1 kg、初温为20 ℃的水加热到100 ℃，水至少需要吸收多少热量？(4)电热水壶正常工作时，若不考虑热量损失，将壶中质量为1 kg、初温为20 ℃的水加热到100 ℃需要多长时间？             9．(2018·达州)如图所示的电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6 V，在10 s内定值电阻R1产生的热量为36 J；当滑片P置于滑动变阻器的中点时，电压表的示数变化了2 V。下列结果正确的是(　　)A．R1先后两次消耗的电功率之比为3∶4B．滑动变阻器R2的最大阻值为10 ΩC．电源电压为10 VD．R1的阻值为20 Ω10．(2019·泰安)某电热水器具有加热和保温功能，其工作原理如图甲所示。其中控制电路中的电磁铁线圈电阻不计，R为热敏电阻，热敏电阻中允许通过的最大电流I0＝15 mA，其阻值R随温度变化的规律图象如图乙所示，电源电压U恒为6 V，当电磁铁线圈中的电流I＞8 mA时，电磁铁的衔铁被吸下，继电器下方触点与a、b接触，加热电路接通；当电磁铁线圈中的电流I≤8 mA时，继电器上方触点与c接触，保温电路接通，热敏电阻R和工作电路中的三只电阻丝R1、R2、R3，均置于储水箱中，U2＝220 V，加热时的功率P加热＝2 200 W，保温时的功率P保温＝110 W，加热效率η＝90%，R2＝2R1，水的比热容c水＝4.2×103 J/(kg·℃)，水箱内最低温度为0 ℃。(1)为使控制电路正常工作，保护电阻R0的阻值至少为多大？若R0为该值，试求热水器刚开始保温时水的温度。(2)电阻丝R1、R2、R3的阻值分别为多少？(3)该热水器在加热状态下，将44 kg、20 ℃的水加热到50 ℃需要多少时间？                 11．(2019·重庆)特高压技术可以减小输电过程中电能的损失。某发电站输送的电功率为1.1×105 kW，输电电压为1 100 kV，经变压器降至220 V 供家庭用户使用。小明家中有一个标有“220 V　2 200 W”的即热式水龙头，其电阻为R0，他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R和两个指示灯(指示灯电阻不计)改装了电路，如图所示。开关S1可以同时与a、b相连，或只与c相连，使其有高温和低温两挡。求：(1)通过特高压输电线的电流；(2)改装前，若水龙头的热效率为90%，正常加热1 min水龙头提供的热量；(3)改装后，水龙头正常工作时高温挡与低温挡电功率之比为4∶1，请计算出高温挡时的电功率。         参考答案第3课时　焦耳定律【课时作业】1．C　2.D　3.D　4.C　5.800　3206．小　1.68×105　0.5　7.363　4008．(1)4.5 A　(2)300 Pa　(3)336 000 J　(4)336 s9．B10．(1)300 Ω　70 ℃　(2)33 Ω　66 Ω　374 Ω(3)2 800 s11．(1)100 A　(2)1.188×105 J　(3)4 400 W  关闭Word文档返回原板块。
