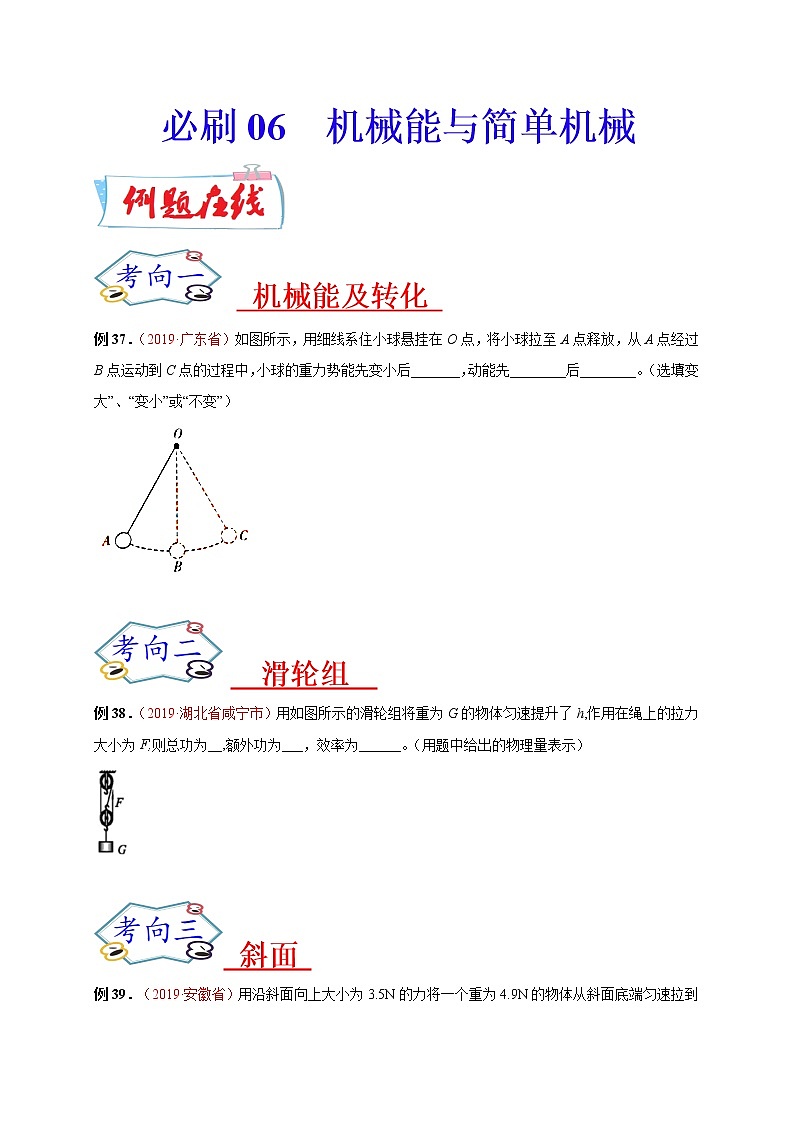

必刷06  机械能与简单机械

   机械能及转化

例37．（2019·广东省）如图所示，用细线系住小球悬挂在O点，将小球拉至A点释放，从A点经过B点运动到C点的过程中，小球的重力势能先变小后_______，动能先________后________。（选填“变大”、“变小”或“不变”）

  滑轮组

例38．（2019·湖北省咸宁市）用如图所示的滑轮组将重为G的物体匀速提升了h,作用在绳上的拉力大小为F,则总功为__,额外功为___，效率为______。（用题中给出的物理量表示）

斜面

例39．（2019·安徽省）用沿斜面向上大小为3.5N的力将一个重为4.9N的物体从斜面底端匀速拉到顶端。已知斜面长为2m,高为1m,则该过程中斜面的机械效率为_________________

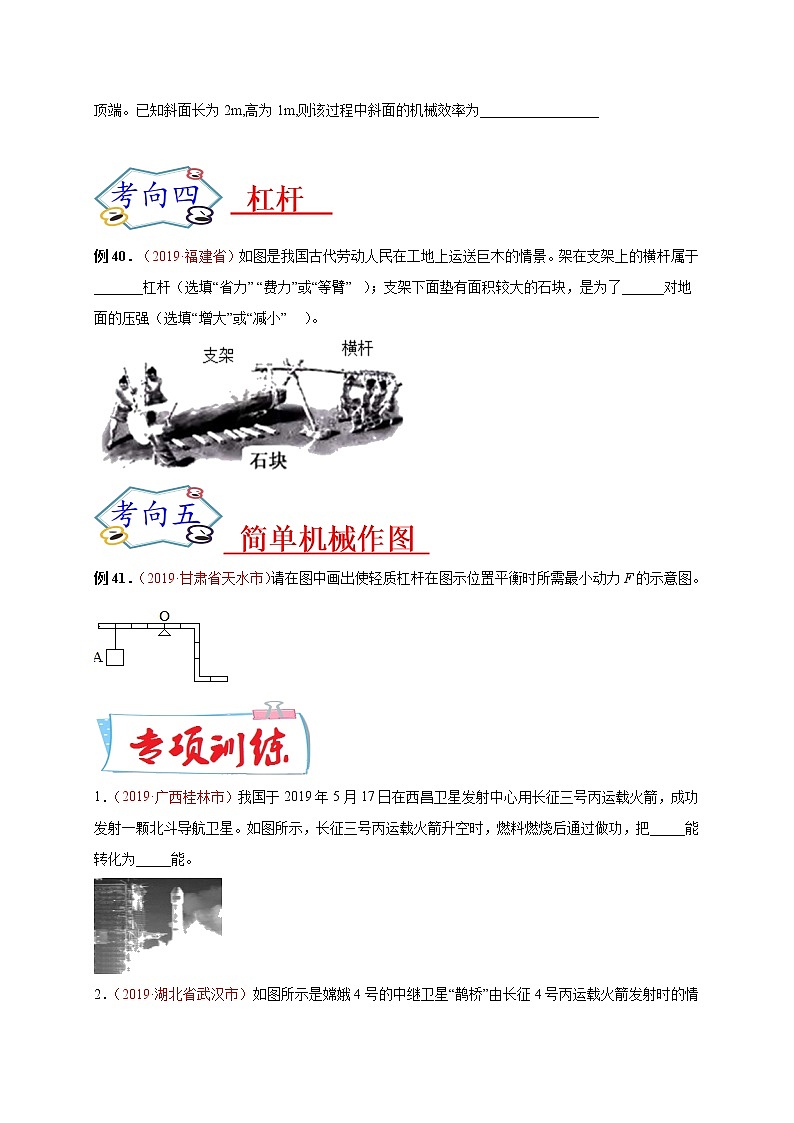

 杠杆

例40．（2019·福建省）如图是我国古代劳动人民在工地上运送巨木的情景。架在支架上的横杆属于_______杠杆（选填“省力” “费力”或“等臂”  ）；支架下面垫有面积较大的石块，是为了______对地面的压强（选填“增大”或“减小”   ）。

简单机械作图

例41．（2019·甘肃省天水市）请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

1．（2019·广西桂林市）我国于2019年5月17日在西昌卫星发射中心用长征三号丙运载火箭，成功发射一颗北斗导航卫星。如图所示，长征三号丙运载火箭升空时，燃料燃烧后通过做功，把_____能转化为_____能。

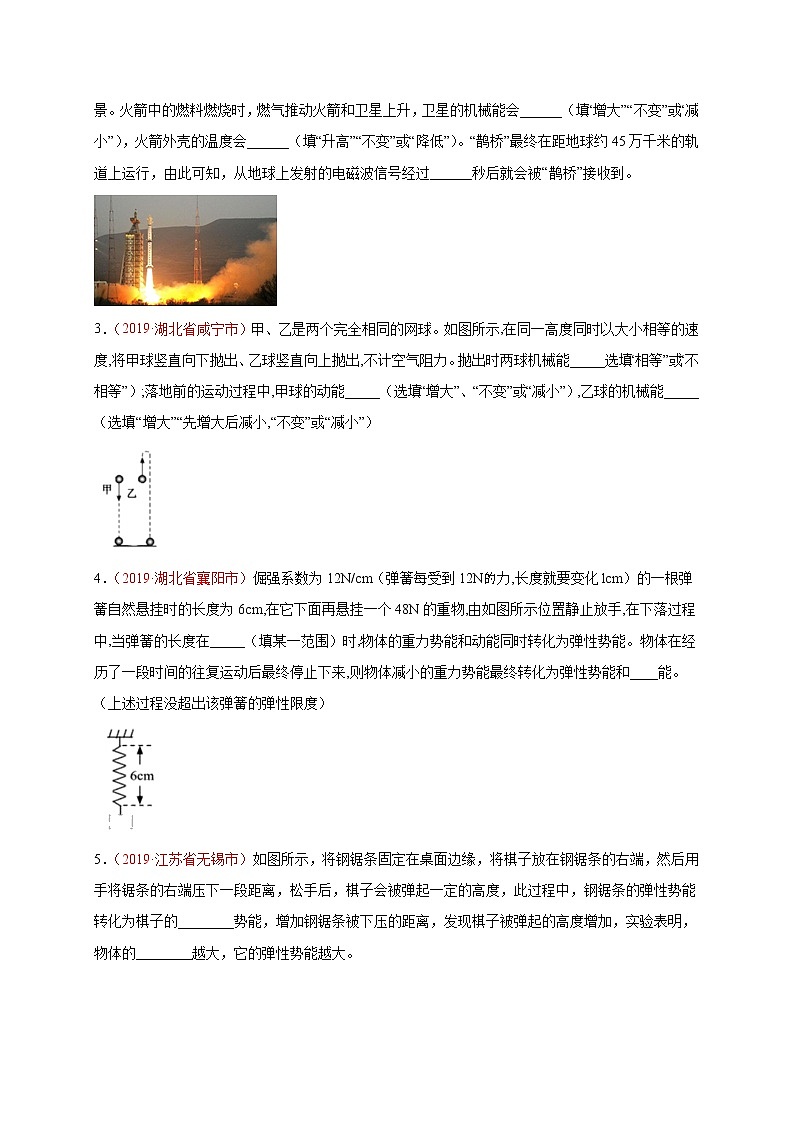

2．（2019·湖北省武汉市）如图所示是嫦娥4号的中继卫星“鹊桥”由长征4号丙运载火箭发射时的情景。火箭中的燃料燃烧时，燃气推动火箭和卫星上升，卫星的机械能会______（填“增大”“不变”或“减小”），火箭外壳的温度会______（填“升高”“不变”或“降低”）。“鹊桥”最终在距地球约45万千米的轨道上运行，由此可知，从地球上发射的电磁波信号经过______秒后就会被“鹊桥”接收到。

3．（2019·湖北省咸宁市）甲、乙是两个完全相同的网球。如图所示,在同一高度同时以大小相等的速度,将甲球竖直向下抛出、乙球竖直向上抛出,不计空气阻力。抛出时两球机械能_____选填“相等”或“不相等”）;落地前的运动过程中,甲球的动能_____（选填“增大”、“不变”或“减小”）,乙球的机械能_____（选填“增大”“先增大后减小,“不变”或“减小”）

4．（2019·湖北省襄阳市）倔强系数为12N/cm（弹簧每受到12N力,长度就要变化lcm）的一根弹簧自然悬挂时的长度为6cm,在它下面再悬挂一个48N的重物,由如图所示位置静止放手,在下落过程中,当弹簧的长度在_____（填某一范围）时,物体的重力势能和动能同时转化为弹性势能。物体在经历了一段时间的往复运动后最终停止下来,则物体减小的重力势能最终转化为弹性势能和____能。（上述过程没超出该弹簧的弹性限度）

5．（2019·江苏省无锡市）如图所示，将钢锯条固定在桌面边缘，将棋子放在钢锯条的右端，然后用手将锯条的右端压下一段距离，松手后，棋子会被弹起一定的高度，此过程中，钢锯条的弹性势能转化为棋子的________势能，增加钢锯条被下压的距离，发现棋子被弹起的高度增加，实验表明，物体的________越大，它的弹性势能越大。

7．（2019·四川省绵阳市）2019年1月3日，嫦娥四号实现了人类探测器首次成功在月球背面软着陆。嫦娥四号探测器在距离月球表面100米高处悬停，对月球表面识别，并自主避障，选定相对平坦的区域后，开始缓慢地竖直下降，最后成功软着陆。从距离月球表面100米到软着陆在月球表面的过程中，嫦娥四号探测器的重力势能_______，机械能______。（选填“增加”或“不变”或“减少”）

8．（2019·四川省攀枝花市）如图所示，将气球吹鼓起来捏住进气口，球内空气的密度_____（填“大于”、“小于”或“等于”）球外空气的密度；吹鼓的气球具有______能，松手后气球就能飞出。

9．（2019·云南省昆明市）如图所示的军用飞机从上空高速飞过，观察者抬头看到飞机的同时，感觉到飞机发出的隆隆声是从飞机的________方发出的（选填“前”或“后”）。飞机在减速下降过程中，机械能将________，势能将________。（选填“增大”、“不变”或“减小”）

10．（2019·海南省）小明想把被台风刮倒的树拉正。他把绳子的一端系在乙树上，然后绕过甲树用力拉绳子，这样做有_____段绳子拉甲树。如果不计绳重和摩擦，甲树受300N拉力，则小明对绳子的拉力至少为________N。

11．（2019·湖北省武汉市）上海洋山港是全球最大的智能集装箱码头，图甲是将我国自行研制的大型桥吊从运输船上转运到正在建设中的洋山港码头时的情景。桥吊是码头上进行货物装卸的起重机，其简化示意图如图甲中所示，它由控制室、水平横梁AB以及两个竖直的支架CD和EF组成。运输船中不同位置有数个密封的水舱，向这些水舱加水或减水，能保证牵引车将桥吊从运输船转运到码头的过程中，运输船的甲板始终保持水平且与码头的地面相平。

（1）牵引车将桥吊缓缓向右拖向码头时，支架CD和EF下的轮子会沿顺时针方向转动，请在图乙中画出支架CD下的轮子对运输船甲板摩擦力的示意图。

（2）若牵引车拖行桥吊的功率是50kW，9s内将桥吊沿水平方向匀速拖行了3m,则这段时间内牵引车对钢缆的拉力是多少牛________?

（3）已知桥吊的总质量是2200t，支架CD和EF的高度均是50m，C点到横梁A端的距离是60m，E点到横梁B端的距离是18m，桥吊的重心O到横梁A端和B端的距离分别是72m和28m。试求牵引车将桥吊从图甲所示的位置拖到图丙所示的位置时，运输船的水舱中增加了多少立方米的水 __________?

12．（2019·湖北省咸宁市）如图所示,杠杆AB放在钢制圆柱体的正中央水平凹槽CD中,杠杆AB能以凹槽两端的C点或D点为支点在竖直平面内转动,长度AC=CD=DB,左端重物G=12N。当作用在B点竖直向下的拉力F足够大时,杠杆容易绕____（选填“C”或“D”）点翻转,为使杠杆AB保持水平位置平衡,拉力的最小值F1=___N,最大值F2=___N.（杠杆、细绳的质量及摩擦均忽略不计）

13．（2019·湖北省怀化市）如图所示，用滑轮组将重为100 N的物体匀速提升3m，拉力F所做的总功为400 J，则在这个过程中拉力F做了________________J的有用功，该滑轮组的机械效率是_________________ 。

14．（2019·吉林省）如图所示，用滑轮组把300N的重物匀速提升3m，人所做的有用功是_______J；如果用该滑轮组提升400N的重物，它的机械效率将_______。

15．（2019·江苏省扬州市）如图所示，用 100N 的拉力F匀速提升重为 240N 的物体，在 10s 内物体上升 lm，则有用功是_____________J，拉力的功率是_________W，机械效率是_________。

16．（2019·宁夏省）如图所示，用滑轮组将重为400N的物体匀速提升了1m。已知拉力F为250N，则提升重物的过程中，滑轮组的机械效率是________。请写出一种提高此滑轮组机械效率的方法： ___________。

17．（2019·山东省枣庄市）用一个动滑轮在5s内将一重为300N的物体匀速向上提升3m，动滑轮的机械效率是75%，则拉力大小为_____N，若忽略绳重与摩擦，动滑轮的重力为_____N。

18．（2019·云南省）如图所示,工人用滑轮组将重为600N的建筑材料以0.3m/s的速度匀速竖直提升。人对绳子自由端的拉力F=375N,滑轮组的机械效率为___________,拉力F的功率为___________。

19．（2019·重庆市A卷）用图的滑轮组将一个重为180 N的物体沿竖直方向在10s内匀速提升2 m，所用的拉力为100 N，10s内拉力F的功率为______ W ，该滑轮组的机械效率为________%。

20．（2019·重庆市B卷）如图所示，用大小为5000 N的拉力F通过滑轮组将重为800N的物体匀速提升和10cm,不计绳重与摩擦,拉力F移动的距离为___cm，.滑轮组的机械效率是 ___%  。

21．（2019·安徽省）如图所示，一轻杆AB悬于O点,其左端挂一重物，右端施加一个与水平方向成30°的力F,此时轻杆水平平衡。若重物质量m=3kg,BO=3AO，g取10N/kg.则力F的大小为__N.

22．（2019·贵州黔东南、黔西南和黔南州）某大桥设计车速为 60km/h，图 1 为该大桥的实景图，其主通航孔桥采用双塔双索面斜拉桥，可逐步抽象成图 2、图 3、图 4 所示的模型。

（1） 它用到了________（选填“杠杆”或“斜面”）知识。为了减小钢索承受的拉力，在需要与可能的前提下，可以适当_________（选填“增加”或“减小”）桥塔的高度。

（2） 若某汽车质量为 5×103kg，在大桥上按设计车速水平匀速直线行驶时受到阻力为汽车重力的 0.06 倍，则汽车通过该大桥时汽车发动机的功率为_________W。（g 取 10N/kg）

23．（2019·广东省）如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

24．（2019·吉林省）请在图中画出动力F1的力臂l1.

25．（2019·江苏省南通市）如图，O为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力F1的示意图和阻力的力臂l2．

26．（2019·辽宁省辽阳市）如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。为了方便打开锅盖，爆米花师傅在锁扣上加装一个钢管，与锁扣构成杠杆AOB，扳动钢管的A点，就能打开锁扣，图乙是其简化图，O为支点，F2是阻力。请在乙图中画出打开锅盖时:

（1）阻力F2的力臂l2，

（2）作用在A点的最小动力F1及其力臂l1。

27．（2019·山东省济宁市）请你设计两种方案并分别在图中标出钩码的个数和位置,使杠杆在水平位置平衡。

28．（2019·四川省眉山市）如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。

29．（2019·云南省昆明市）请画出图中力F的力臂，并以“l”表示。

30．（2019·江苏省常州市）杠杆OAB可绕O点自由转动,为使杠杆在如图所示位置保持平衡,请画出施加于B点的最小动力F（保留作图痕迹）

31．（2019·贵州铜仁市）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。

32．（2019·江苏省泰州市）在图中画出正确使用动滑轮提升重物的绕线方法
