河北省保定市竞秀区乐凯中学2022-2023学年九年级上学期期末物理试卷(含答案)

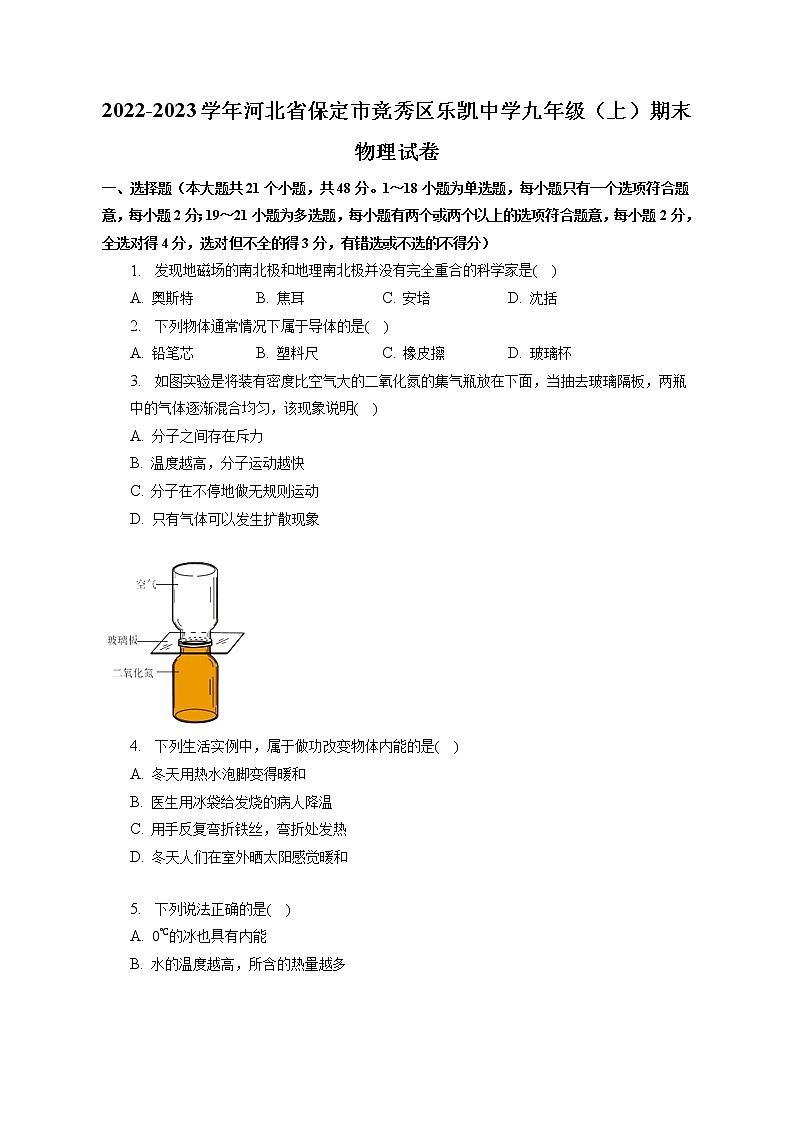

2022-2023学年河北省保定市竞秀区乐凯中学九年级（上）期末物理试卷

一、选择题（本大题共21个小题，共48分。1～18小题为单选题，每小题只有一个选项符合题意，每小题2分；19～21小题为多选题，每小题有两个或两个以上的选项符合题意，每小题2分，全选对得4分，选对但不全的得3分，有错选或不选的不得分）

1.  发现地磁场的南北极和地理南北极并没有完全重合的科学家是(    )

A. 奥斯特 B. 焦耳 C. 安培 D. 沈括

2.  下列物体通常情况下属于导体的是(    )

A. 铅笔芯 B. 塑料尺 C. 橡皮擦 D. 玻璃杯

3.  如图实验是将装有密度比空气大的二氧化氮的集气瓶放在下面，当抽去玻璃隔板，两瓶中的气体逐渐混合均匀，该现象说明(    )

A. 分子之间存在斥力
B. 温度越高，分子运动越快
C. 分子在不停地做无规则运动
D. 只有气体可以发生扩散现象

4.  下列生活实例中，属于做功改变物体内能的是(    )

A. 冬天用热水泡脚变得暖和
B. 医生用冰袋给发烧的病人降温
C. 用手反复弯折铁丝，弯折处发热
D. 冬天人们在室外晒太阳感觉暖和

5.  下列说法正确的是(    )

A. 的冰也具有内能
B. 水的温度越高，所含的热量越多
C. 物体吸收热量，温度一定升高
D. 热值大的燃料燃烧放出的热量一定多

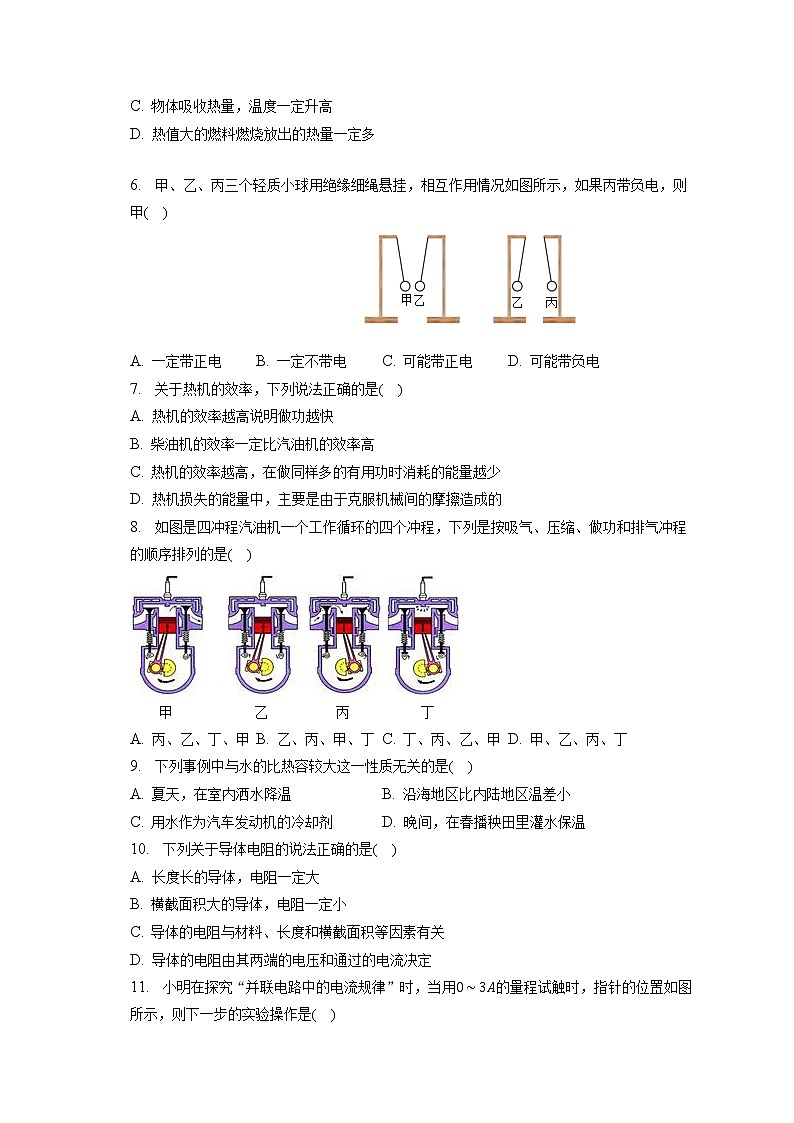

6.  甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带负电，则甲(    )

A. 一定带正电 B. 一定不带电 C. 可能带正电 D. 可能带负电

7.  关于热机的效率，下列说法正确的是(    )

A. 热机的效率越高说明做功越快
B. 柴油机的效率一定比汽油机的效率高
C. 热机的效率越高，在做同样多的有用功时消耗的能量越少
D. 热机损失的能量中，主要是由于克服机械间的摩擦造成的

8.  如图是四冲程汽油机一个工作循环的四个冲程，下列是按吸气、压缩、做功和排气冲程的顺序排列的是(    )


A. 丙、乙、丁、甲 B. 乙、丙、甲、丁 C. 丁、丙、乙、甲 D. 甲、乙、丙、丁

9.  下列事例中与水的比热容较大这一性质无关的是(    )

A. 夏天，在室内洒水降温 B. 沿海地区比内陆地区温差小
C. 用水作为汽车发动机的冷却剂 D. 晚间，在春播秧田里灌水保温

10.  下列关于导体电阻的说法正确的是(    )

A. 长度长的导体，电阻一定大
B. 横截面积大的导体，电阻一定小
C. 导体的电阻与材料、长度和横截面积等因素有关
D. 导体的电阻由其两端的电压和通过的电流决定

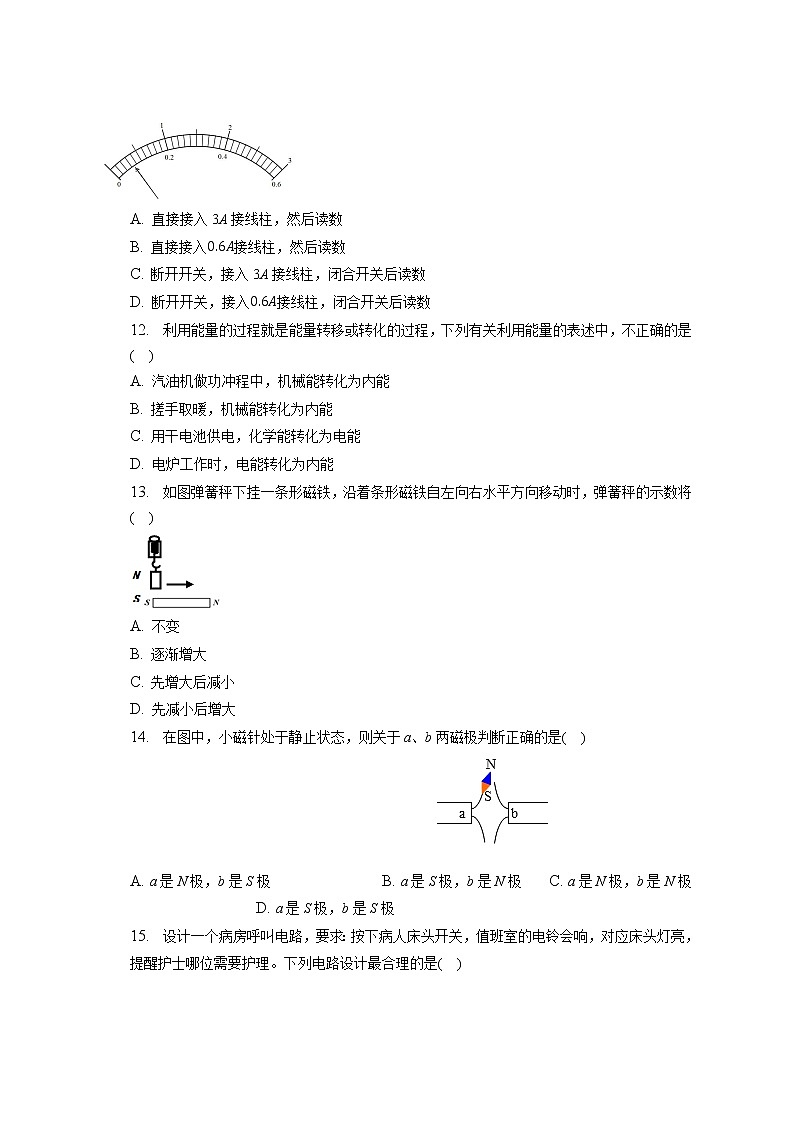

11.  小明在探究“并联电路中的电流规律”时，当用的量程试触时，指针的位置如图所示，则下一步的实验操作是(    )

A. 直接接入3A接线柱，然后读数
B. 直接接入接线柱，然后读数
C. 断开开关，接入3A接线柱，闭合开关后读数
D. 断开开关，接入接线柱，闭合开关后读数

12.  利用能量的过程就是能量转移或转化的过程，下列有关利用能量的表述中，不正确的是(    )

A. 汽油机做功冲程中，机械能转化为内能
B. 搓手取暖，机械能转化为内能
C. 用干电池供电，化学能转化为电能
D. 电炉工作时，电能转化为内能

13.  如图弹簧秤下挂一条形磁铁，沿着条形磁铁自左向右水平方向移动时，弹簧秤的示数将(    )


A. 不变
B. 逐渐增大
C. 先增大后减小
D. 先减小后增大

14.  在图中，小磁针处于静止状态，则关于a、b两磁极判断正确的是(    )

A. a是N极，b是S极 B. a是S极，b是N极 C. a是N极，b是N极 D. a是S极，b是S极

15.  设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。下列电路设计最合理的是(    )

A.  B.
C.  D.

16.  如图为“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程。下列说法不正确的是(    )

A. 通过左、右两边容器电阻丝中的电流相等
B. U 形管中液面高度的变化反映电阻产生热量的多少
C. 通电时间相同，两个容器中空气吸收的热量相同
D. 左边容器中电阻产生热量小于右边容器中电阻产生热量


17.  如图所示电路，闭合开关S后，发现灯泡、均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是(    )

A. 断路 B. 短路 C. 断路 D. 短路

18.  灯泡L与定值电阻R组成的电路如图甲所示，L和R的图象分别为图乙中的 A、B，闭合开关S，L正常发光，此时小灯泡的功率为3W，下列说法正确的是(    )

A. 电源两端电压为7V B. 电路中的总功率为
C. 通过灯泡的电流为 D. 灯泡正常发光时的电阻为

19.  下列说法中正确的是(    )

A. 奥斯特通过实验首先发现了电流周围存在磁场
B. 能自由转动的小磁针静止时N极指向地理北极附近
C. 磁场中某点的磁场方向是由放在该点处的小磁针决定的
D. 电磁继电器是利用电磁铁来控制工作电路的一种开关

20.  下列说法正确中的是(    )

A. 液体很难被压缩是因为液体分子间存在斥力
B. 物体的温度升高，物体内能一定增加
C. 燃料的热值是燃料本身的性质，与是否完全燃烧无关
D. 热量总是从内能大的物体传给内能小的物体

21.  如图甲所示的电路中，电源电压保持不变，为定值电阻，R为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。则下列说法错误的是(    )

A. 滑动变阻器的最大阻值是 B. 的阻值是
C. 电源电压为8V D. 电路消耗的最大电功率为

二、填空及简答题（本大题共7个小题；每空1分，共18分。请将正确答案填在题中的横线上或空格内）

22.  把两铅块表面削平、削干净，然后把它们紧紧地压在一起，两个铅块就会结合起来，甚至还能吊起一个大钩码，如图所示。在压紧的过程中，两个铅块表面的分子间的距离______选填“变大”、“不变”或“变小”，由于铅块分子间产生较大的______选填“引力”或“斥力”，使得两铅块没有分开。

23.  取两个相同且均不带电的验电器A和B。用毛皮摩擦过的橡胶棒接触验电器A的金属球，观察到金属箔______，原因是______。用带绝缘柄的金属棒把A和B的金属球连接起来如图，金属棒中的电流方向是______选填“从A向B”、“从B向A”。毛皮与橡胶棒反复摩擦后，橡胶棒温度升高，内能______选填“增加”、“不变”或“减小”。

24.  小明利用铁钉制作了一个电磁铁，闭合开关，铁钉吸起了几个大头针如图。电磁铁上端是______选填“N”或“S”极。若使电磁铁吸引大头针的个数增多，可将滑动变阻器的滑片向______移动。

25.  如图所示是小明家本月初电能表的示数，本月末电能表上显示的数字为11316，这个月家里用电______。小明家电路中总功率不能超过______ W。仅让一个用电器工作，内电能表的转盘转了300转，则该用电器消耗的实际电功率是______ W。

26.  已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为则在内电动机消耗的电能是______ J，产生的热量是______ J。

27.  如图甲所示电路，闭合开关S后，两个电压表指针偏转角度相同如图乙所示。两端的电压为______ V，与的电阻之比为______。

28.  两只定值电阻，标有“，1A”，标有“，”。把和按如图所示的方式接入电路，电源电压可调，为了保护两电阻，电路中允许通过的最大电流为______ A，电源电压的最大值为______ V。若把它们并联接入电路中，调节电源两端电压，并保护两电阻，使电路中的电流最大，最大值为______ A。

三、实验探究题（本大题共3个小题；第29小题6分，第30小题7分，第31小题8分，共21分）

29.  在“比较不同物质吸热能力”的实验中，实验装置如图所示：
为了比较不同物质吸热能力，应先量取______选填“质量”或“体积”相等的甲、乙两种液体。
实验是通过比较______选填“加热时间”或“升高的温度”来判断吸收热量的多少；
由下列图表中的实验数据可知：当甲、乙两种液体升高相同温度时，______需要的时间更短，______吸收的热量更多，适合做冷却介质的是液体______。选填“甲”或“乙”

根据图表中的实验数据可以计算出：：______。

30.  在探究影响导体电阻大小的因素时，小明作出了如下猜测：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格和材料如下表。

实验中，电路如图所示，在M、N之间分别接上不同的导体，闭合开关，观察______来比较电阻的大小，用到的这个研究方法是______。
为了验证上述猜想①，应选用编号______两根电阻丝分别接入电路进行实验。如果选用 A、D两根电阻丝进行实验，是为了验证猜想______填序号。
如果选用 A、C两根电阻丝分别接入电路中，电流表示数出现不同。可得出结论：当导体的材料和长度相同时，______。
若将电路中的电流表更换成小灯泡，可以通过观察______判断电阻丝阻值的大小，但不足之处：______。

31.  如图所示，是小明同学在探究“电流与电阻的关系”时的电路图，电源两端电压恒为6V。电压表、电流表无损坏，有阻值为、、定值电阻3个。
实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当电阻换成电阻后，要将滑动变阻器的滑片向______填“左”或“右”移动，此时眼睛应注意观察，保持示数不变。
小明实验中多次更换电阻并调节滑动变阻器的滑片，实验数据记录如下：

上述实验记录表中的表头空缺处应填写：①______；②______。
小明根据表格中的实验数据求出定值电阻的电压是______。
某次实验，更换电阻R，合上开关后，电压表示数为0，电流表示数正常，其原因可能是______。
该实验可得出结论：当电压一定时，______。
实验中，他们选择下列哪个滑动变阻器最合适______选填序号。
A.，
B.，
C.，1A

四、计算应用题（本大题共2个小题；第32小题6分，第33小题7分，共13分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分）

32.  使用清洁能源天然气有助于国家提出的2060年前实现碳中和的目标。现用天然气灶将质量为5kg，初温为的水加热到，已知水的比热容为，天然气热值为，若此过程的热效率为。求：
在此过程中水吸收的热量；
在此过程中消耗天然气的体积。

33.  如图甲所示电路中，电源电压不变，灯泡L标有“12V，6W”字样，滑动变阻器标有“，1A”字样，电流表和电压表的量程分别为、，的图象如图乙所示。
求小灯泡正常发光时的电阻；
闭合开关S、，电流表的示数为，求电源电压；
闭合开关S、，在确保电路元件安全的前提下，求变阻器接入电路的阻值范围？

答案和解析

1.【答案】D

【解析】解：沈括发现地磁场的南北极和地理南北极并没有完全重合。
故选：D。
沈括发现地磁场的南北极和地理南北极并没有完全重合，地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近。
此题考查了物理常识，熟记即可。


2.【答案】A

【解析】解：A、铅笔芯的材料是碳，属于导体；故A正确；
B、塑料尺的材料是塑料，属于绝缘体；故B错误；
C、橡皮擦的材料是橡胶，属于绝缘体；故C错误；
D、玻璃杯的材料是玻璃，属于绝缘体；故D错误；
故选：A。
容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
此题考查了导体与绝缘体的概念以及生活中常见的实例；生活中哪些物体为导体，哪些物体为绝缘体，属于识记的内容，比较简单。


3.【答案】C

【解析】解：
抽去玻璃片后，看到空集气瓶中慢慢有红棕色气体进入，该实验属于扩散现象，说明分子在不停地做无规则运动，AB虽然说法正确，但此实验不能证明，只能说明分子在不停地做无规则运动，故C正确，AB错误；
固体、液体、气体都会发生扩散现象，故D错误；
故选：C。
扩散是指不同物质相互接触时彼此进入对方的现象，扩散现象表明：分子在不停地做无规则运动。
本题主要考查了分子总是不断运动的内容，要能利用分子的性质来解释一些宏观的现象


4.【答案】C

【解析】解：A、冬天，用热水泡脚变得暖和，是通过热传递的方式改变物体的内能，故A错误；
B、医生用冰袋给发烧的病人降温，是通过热传递的方式改变物体的内能，故B错误；
C、将铁丝反复弯折，弯折处发热，是对铁丝做功增加了铁丝的内能，属于做功改变物体的内能，故C正确；
D、冬天人们在室外晒太阳感觉暖和，是通过热传递的方式改变物体的内能，故D错误。
故选：C。
热传递是能的转移过程，即内能从高温物体向低温物体转移的过程，在此过程中能的形式不发生变化；
做功实质是能的转化过程，做功的过程中能量的形式变了，是能量的转化过程。
本题考查了学生对两种改变物体内能的方式的判断，知道做功改变物体内能是能量转化的过程，热传递改变物体内能是能量的转移过程。


5.【答案】A

【解析】解：任何物体都有内能，的冰也具有内能，故A正确；
B.在热传递过程中传递内能的多少叫热量，热量是一个过程量，不能说含有热量，故B错误；
C.物体吸收热量，内能一定增加，但温度不一定升高，如晶体在熔化过程中，吸收热量、内能增加，但温度保持不变，故C错误；
D.根据可知，燃料完全燃烧放出的热量的多少与燃料的质量和热值有关，由于不知道燃料的质量，热值大的燃料完全燃烧，放出的热量不一定多，故D错误。
故选：A。
一切物体都具有内能；
热量是一个过程量，在热传递过程中传递内能的多少叫热量；
物体吸收热量时内能一定增加，温度不一定升高；
根据分析燃料燃烧放出热量的多少。
要正确理解温度、热量与内能的关系，以及热传递的条件，并注意：物体吸热，内能一定增大，但温度不一定升高。


6.【答案】C

【解析】解：由图知，乙、丙相互排斥，说明乙、丙一定带同种电荷，已知丙带负电，则乙一定也带负电；图中甲、乙相互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，甲可能带正电或不带电。
故选：C。
同种电荷相互排斥，异种电荷相互吸引。
排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电的轻小物体。
带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电。注意带电体具有吸引轻小物体的性质的情况。


7.【答案】C

【解析】解：A、热机效率是指热机用来做有用功的能量与燃料完全燃烧放出能量之比，与做功的快慢无关，故A错误；
B、汽油机的效率是，柴油机的效率是，柴油机的效率不一定比汽油机的效率高，故B错误；
C、热机的效率越高，热机将燃料完全燃烧放出的热量转换成机械能的能力越强，所以在做相同有用功的情况下，消耗消耗的能量越少，故C正确；
D、热机损失的能量中，废气温度最高，带走的热量较多，故D错误。
故选C。
热机效率是指热机用来做有用功的能量与燃料完全燃烧放出能量之比；做功的快慢用功率来表示；
汽油机的效率是，柴油机的效率是；
热机的效率越高，热机将燃料完全燃烧放出的热量转换成机械能的能力越强，所以在做相同有用功的情况下，消耗消耗的能量越少；
热机的工作过程中，燃料燃烧放出的能量，废气的温度最高，带走的热量最多。
本题考查了对热机效率和热机损失的能量的理解，属于基础题，难度不大。


8.【答案】A

【解析】解：甲图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；
乙图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；
丙图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程；
丁图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；
因此正确的顺序是丙乙丁甲。
故选：A。
判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程。
本题应抓住汽油机的一个工作循环由如图所示的四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程；根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是哪一个冲程。


9.【答案】A

【解析】解：A、夏天为降温在室内洒水，是利用了水的蒸发吸热，与比热容的大小无关，故A符合题意；
B、沿海地区的气温变化比内陆变化小，是因为水的比热容大，相同质量的水和土壤、砂石比较，吸收或放出相同的热量，水的温度升高或降低的少，故B不合题意；
C、汽车发动机用水做冷却剂，是因为水的比热容大，与相同质量的其它物质相比，升高相同的温度，水吸收的热量多，故C不合题意；
D、晚间，在春播秧田里灌水，由于水的比热容大，在夜晚气温下降时，水可以放出较多的热量，达到为向秧苗保温效果，故D不合题意。
故选：A。
水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析。
本题考查了利用水的比热容大的特性来解释生活中的现象，属热学基础题。


10.【答案】C

【解析】解：电阻是导体本身的一种性质，导体的电阻与导体的长度、横截面积、材料以及温度有关，只知道其中的一个因素，则无法判定电阻的大小；电阻反映了导体对电流阻碍作用的大小；导体的电阻与导体两端电压和电流无关；故ABD错误，C正确。
故选：C。
电阻是导体本身的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，另外还受温度的影响，与导体中的电流、导体两端的电压无关。
深入理解电阻的概念及影响电阻大小的因素是解答此题的关键。


11.【答案】D

【解析】解：由图可知，当用的量程试触时，指针偏转角度非常小，说明电流较小，应使用小量程，所以下一步的实验操作是断开开关，接入接线柱，闭合开关后读数。故只有D符合题意。
故选：D。
电流表应选择合适的量程，在量程太大时，应断开开关再重新接入小量程。
本题考查了电流表的作用，对常见仪表、仪器、工具要知道它的用途，并会正确使用


12.【答案】A

【解析】解：汽油机做功冲程中，内能转化为机械能，故A错误；
 搓手取暖，机械能转化为内能，故B正确；
 用干电池供电，化学能转化为电能，故C正确；
 电炉工作时，电能转化为内能，故D正确。
故选：A。
自然界中，能量以不同的形式存在着，能量可以相互转化和转移，根据转化前后的能的形式判断转化情况。
本题主要考查我们对能量的存在形式、能量的来源以及能量的利用的了解，属基础知识的考查。


13.【答案】B

【解析】

【分析】
本题考查了磁极间的作用规律和磁体的磁性强弱分布，属于基础题目。
同名磁极相互排斥、异名磁极相互吸引；每个磁体有两个磁极，而磁极的磁性最强，对于条形磁体来说，两端分别是两个磁极，中间的磁性最弱；据此分析上面磁体受力变化，进而得出弹簧测力计的示数变化。
【解答】
条形磁铁在从最左端向右移动到中点的过程中，由于是同名磁极，所以弹簧秤下的条形磁铁受到向上的斥力。由于磁铁的两端的磁性最强，所以在向右移动的过程中磁铁的磁性减弱，磁铁受到的磁力也在减弱。而测力计的示数等于条形磁铁的重力减去其受到的磁力，由于磁力的减小导致了测力计的示数在增大；
条形磁铁在从中点移动到最右端的过程中，由于是异名磁极，所以弹簧秤下的条形磁铁受到向下的引力。由于磁铁的两端的磁性最强，所以在向右移动的过程中磁铁的磁性增强，磁铁受到的磁力也在增强。而测力计的示数等于条形磁铁的重力加上其受到的磁力，由于磁力的增大导致了测力计的示数在增大； 所以测力计的示数一直在增大。 故B正确，ACD错误。
故选B。

14.【答案】C

【解析】解：由图可知，小磁针的N极是向上的，说明磁感线的方向向上，磁体周围的磁感线是从N极出发，回到S极，所以磁感线分别从a、b发出，所以a和b都是N极。
故选：C。
磁感线在磁体的外部是从N极出发，回到S极，小磁针N极的指向与磁感线的方向是相同的。
此题考查了磁感线方向的判定，难度不大。


15.【答案】D

【解析】解：
A、图中开关、灯泡和电铃串联，只有两个开关都闭合电铃才会响，而且两灯都亮，无法区分是哪位病人需要护理；
B、图中两个支路各有一个开关和灯泡，但电铃在上面的支路上，下面支路开关闭合时灯亮，但铃不响；
C、图中两个支路上各有一个开关、灯泡和电铃，只要其中一个支路开关闭合，该支路的电铃响、灯泡亮，能区分是哪位病人需要护理；
D、图中两灯并联且两灯的支路上各有一个开关，电铃在干路上，任一支路上开关闭合时，该支路上灯亮，且电铃都响，能区分是哪位病人需要护理。
CD相比较，D图中只需要一个电铃，最合理。
故选：D。
由题意可知，各病床的灯互不影响，故为并联，并且各支路灯泡都有相应的开关控制。由于每位病人按下床头开关后，值班室的电铃响，由此分析。
本题考查电路的设计，关键是根据题意得出灯泡和电铃的连接方式和根据开关的作用判断其位置。


16.【答案】C

【解析】解：A、由图可知，两阻值不同的电阻丝串联，通过两电阻丝的电流大小相等，故A正确；
B、根据实验装置可知，电流通过导体产生热量使容器中的空气受热膨胀，从而导致U形管中的液面会发生变化，虽然产生热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，故B正确；
CD、由图可知两电阻丝串联，电流相同，图中右边容器的电阻丝阻值较大，根据可知，在相同时间内，电流在右容器中产生的热量较多，则右侧器中空气吸收的热量多，故C错误，D正确。
故选：C。
串联电路电流处处相等电流；
通过导体产生的热量不能直接观察，可以通过U形管液面高度差的变化来反映，这种研究方法叫转换法；
两电阻丝串联，电流相同，根据分析容器内空气吸收热量的多少和电阻的大小关系。
本题主要考查的是学生对“电流通过导体产生的热量与电阻、电流的关系”实验的理解和掌握，突出运用所学知识解决实际问题的能力，具有一定的综合性。


17.【答案】C

【解析】解：由图可知：两只灯泡串联，电流表测量电路电流，电压表测量灯泡两端电压；
闭合开关S后，发现灯泡、均不亮，电流表示数为零，说明电路出现了断路现象；电压表示数等于电源电压，则电压表的正负接线柱与电源之间是接通的，所以故障是：灯断路。
故选：C。


18.【答案】B

【解析】解：图甲中灯泡和电阻并联，已知L和R的图象分别为图乙中的A、B；
闭合开关S，L正常发光，此时小灯泡的功率为3W，根据，结合图象可知此时通过灯泡的电流和灯泡两端的电压分别为：、6V，故C错误；
根据欧姆定律可知灯泡正常发光时的电阻=，故D错误；
根据并联电路的电压特点可知定值电阻两端的电压和电源电压均为6V，故A错误；
从图中可知通过定值电阻的电流为，
根据并联电路的电流特点可知干路电流，
根据可知电路总功率，故B正确。
故选：B。
图甲中灯泡和电阻并联，已知L和R的图象分别为图乙中的A、B；
闭合开关S，L正常发光，此时小灯泡的功率为3W，根据，结合图象可知此时通过灯泡的电流和灯泡两端的电压分；根据欧姆定律可知灯泡正常发光时的电阻；
根据并联电路的电压特点可知定值电阻两端的电压和电源电压；
从图中可知通过定值电阻的电流，根据并联电路的电流特点可知干路电流，根据可知电路总功率。
本题考查并联电路的特点、欧姆定律的应用和电功率的计算，关键是从图中得出有用信息。


19.【答案】ABD

【解析】解：A、奥斯特发现将通电导体放在小磁针上方时，小磁针会发生偏转，从而最早提出了电流的磁效应，故A正确；
B、地面附近能自由转动的小磁针静止时，N极指向地磁的南极，即地理北极附近，故B正确；
C、磁场中某点的磁场方向是一定的，可以由放在该点小磁针的N极所指的方向来判断，但不是由小磁针决定的，故C错误；
D、当电磁铁中有电流通过时，会产生磁性，电磁继电器是根据电流磁效应原理制成的电路自动控制开关，故D正确。
故选：ABD。
奥斯特实验说明：通电导线周围存在磁场；
地面附近能自由转动的小磁针静止时，N极指向地理的北极附近；
磁场是有方向的，人们规定，在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向；
电磁继电器是根据电流的磁效应制成的一种开关。
本题考查了磁现象有关的一些最基本的基础知识，这些知识点需要识记，难度不大。


20.【答案】ABC

【解析】解：液体很难被压缩是因为分子间存在斥力，故A正确；
B.物体温度升高，物体内分子运动越激烈，动能增加，故内能也一定增加，故B正确；
C.热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧是否完全等均无关，故C正确；
D.发生热传递的条件是存在温度差，所以热量总是从温度高的物体传递给温度低的物体，故D错误。
故选：ABC。
分子间存在着相互的引力和斥力；
内能是物体内所有分子势能和动能的总和；
某种燃料完全燃烧放出的能量，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；
发生热传递时，热量总是从温度高的物体传向温度低的物体。
本题考查的是分子间力、内能、热值和热传递等知识点，属于基础题。


21.【答案】C

【解析】解：
A、当滑动变阻器接入电路中的电阻最大时，R的最大阻值和串联，电流表测电路中的电流，
由图乙可知，电路中的最小电流，滑动变阻器的功率，
由可得，滑动变阻器的最大阻值：=，故A正确；
BC、因串联电路中总电阻等于各分电阻之和，
所以，由可得，电源的电压：，
由图乙可知，当电路中的电流时，滑动变阻器的功率最大，最大为，
则滑动变阻器接入电路中的电阻：=；
同理可得电源电压：，
因电源的电压不变，所以，，
解得：，故B正确；
则电源电压：，故C错误；
D、当滑动变阻器接入电路的电阻最小为0时，只有工作，此时电路中的电流最大，总功率最大，
则最大总功率：=，故D正确。
故选：C。
当滑动变阻器接入电路中的电阻最大时，的最大阻值和串联，电流表测电路中的电流，此时电路中的电流最小，根据图乙读出电路中的最小电流和滑动变阻器的功率，根据求出滑动变阻器的最大阻值；
根据的电阻的串联和欧姆定律表示出电源的电压；由图乙可知，当电路中的电流时滑动变阻器的功率，根据求出滑动变阻器的阻值，根据电阻的串联和欧姆定律表示出电源的电压，根据电源的电压不变得出等式即可求出的阻值，进一步求出电源的电压；
当滑动变阻器接入电路的电阻最小为0时，只有工作，此时电路中的电流最大，总功率最大，根据求出最大电功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据图象读出电流和滑动变阻器功率的对应值。


22.【答案】变小  引力

【解析】解：在压紧的过程中，两个铅块表面的分子间的距离变小，铅块分子间产生较大的引力，使得两铅块没有分开。
故答案为：变小；引力。
分子之间存在相互作用的引力和斥力。
此题考查了分子间的相互作用力，是一道基础题。


23.【答案】张开  同种电荷互相排斥  从B向A 增加

【解析】解：与毛皮摩擦过的橡胶棒带负电，接触验电器A的金属球时，部分电子从橡胶棒转移到验电器A的金属球和两个金属箔上，使其都带负电，由于同种电荷互相排斥，故金属箔会张开；
用带绝缘柄的金属棒把A和B的金属球连接起来，部分电子从A移动到B，因为电子定向移动的方向与电流的方向相反，所以电流的方向是从B向A。
毛皮与橡胶棒反复摩擦，毛皮对橡胶棒做功，橡胶棒内能增加、温度升高。
故答案为：张开；同种电荷互相排斥；从B向A；增加。
与毛皮摩擦过的橡胶棒带负电；
电荷间相互作用规律：同种电荷互相排斥，异种电荷互相吸引；
正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反；
改变物体内能的方式：做功、热传递。对物体做功，物体的内能增加、温度升高；物体对外做功，物体的内能减少、温度降低。
本题考查摩擦起电和改变物体内能的方法，关键要知道不同的物质原子核束缚电子的本领不同，摩擦过程中有得失电子的现象，如果是同种物质组成的物体，原子核束缚电子的本领相同，摩擦时不会有得失电子现象，不会发生摩擦起电。


24.【答案】N 左

【解析】解：电流由下方流入螺线管，则由安培定则可知螺线管上端为N极，下端为S极；
使电磁铁吸引大头针的数目增多，也就是使其磁性增强，则电路中的电流变大，由欧姆定律可知，电路中的电流变小，则滑动变阻器的滑片应向左移。
故答案为：N；左。
已知电流方向，则可以由安培定则判断电磁铁的磁极。
影响电磁铁磁性强弱的因素有电流的大小和线圈匝数的多少，使电磁铁吸引大头针的数目增多，也就是使其磁性增强，则电路中的电流变大，再根据欧姆定律判断电阻的变化。
本题考查安培定则、滑动变阻器对电路中电流的影响、电流大小对电磁铁磁性强弱的影响，要求同学熟练掌握。


25.【答案】180 8800 1000

【解析】解：本月初电表数为，本月末电能表示数为，所以这个月用电量为：；
小明家电路中允许的最大功率：；
电能表转300r消耗的电能：；
用电器消耗的实际电功率=。
故答案为：180；8800；1000。
电能表示数的单位为，最后一位为小数位；得出本月末和本月初电能表示数，相减得出这个月用电量；
根据得出小明家电路中允许的最大功率；
已知每消耗的电能，电能表的表盘就转过3000r，可求转300r消耗的电能；根据公式求出电功率。
本题考查消耗电能和功率的计算，掌握电能表各参数的含义是关键。


26.【答案】720 120

【解析】解：
在内电动机消耗的电能：
。
电动机产生的热量：
。
故答案为：720；120。
电动机正常工作时其电路是非纯电阻电路，产生的热量只能用计算，消耗的电能只能用计算。
本题考查了电动机中的转化的能量的计算。在电动机工作时，电能转化为了机械能和内能，内能大小只能由计算。对外做功由能量守恒求解即可。


27.【答案】2 1：4

【解析】解：由电路图可知，、串联，电压表测电源两端的电压，电压表测两端的电压。
因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，
所以，电压表的量程为，分度值为，则两端的电压，
电压表的量程为，分度值为，则电源电压，
根据串联电路的电压特点可得，两端的电压为：
；
因串联电路中各处的电流相等，
所以由可得，、的阻值之比等于其两端的电压之比，
即：==：4。
故答案为：2；1：4。
由电路图可知，、串联，电压表测电源两端的电压，电压表测两端的电压，根据串联电路的电压特点结合两只电压表指针的偏转角度相同得出量程，根据分度值读出示数并求出两端的电压，根据串联电路的电流特点和欧姆定律求出、阻值之比。
本题考查了串联电路的特点和欧姆定律的应用，根据串联电路的电压特点确定两电压表的量程是关键。


28.【答案】

【解析】解：由题知允许通过的最大电流是1A，允许通过的最大电流是，
因为串联电路中电流处处相等，所以两电阻串联后电路中最大电流为，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得电源电压为：
；
由欧姆定律得两端最大电压为：
，
两端最大电压为：
，
因为并联电路中各支路两端电压与电源电压都相等，所以两电阻并联后的最大电压为9V，
此时通过的电流为：
=，
并联电路干路电流等于各支路电流之和，所以允许通过干路的最大电流：
。
故答案为：；15；。
根据串联电路电流特点和两电阻允许通过最大电流判断两电阻串联后的最大电流，根据串联电路电阻规律结合欧姆定律计算加在它们两端的最大电压；
根据欧姆定律分别计算两电阻两端的最大电压，根据并联电路的电压特点判断两电阻并联后的最大电压，根据并联规律电路规律计算干路的最大电流。
本题考查串联和并联电路特点及欧姆定律的应用，要知道串联时电路中电流取较小的电流，并联时电压取较小的电压为电源电压。


29.【答案】质量  加热时间  乙  甲  甲  15：7

【解析】解：为了比较不同物质吸热能力的方法，要控制不同物质的质量相同，故应先量取质量相等不同物质密度不同，根据，体积相同的不同物质质量不同的甲、乙两种液体；
根据转换法，实验是通过比较加热时间来判断吸收热量的多少；
由表中的实验数据可知，加热相同时间，甲升温慢，据此推理，当甲、乙两种液体升高相同温度时，乙需要的时间更短，甲加热的时间长，故甲吸收的热量更多；
由比较吸热能力的方法，甲的比热容大，根据，质量相同的甲、乙两种物质升高相同的温度，甲吸热多，故适合做冷却介质的是液体甲；
根据图表中的实验数据可知，加热4分钟吸热相同，甲升高的温度为：
；
乙升高的温度为：
；
根据可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，则根据图表中的实验数据可以计算出：
：：：7。
故答案为：质量；加热时间；乙、甲；甲；：7。
我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量即比较加热时间，吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量即加热相同的时间，比较温度的变化，温度变化小的吸热能力强；
由实验数据得出加热相同时间甲升温慢，据此推理回答；
由转换法得出哪种物质吸热更多；
根据比较吸热能力的方法确定哪种物质比热容大，根据分析；
根据图表中的实验数据得出加热4分钟甲、乙升高的温度，根据可知，在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，据此得出：。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法、及水的比热容大的运用，为热学中的重要实验。


30.【答案】电流表示数的大小  转换法  A、B ③  导体的电阻与横截面积有关  小灯泡的亮度  如果所选电阻丝的阻值相差太小，灯泡的亮度变化不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的阻值变化情况

【解析】解：
实验中是通过观察电流表示数的大小间接比较导体电阻大小的，这种实验探究方法是转换法；
为了验证“导体电阻大小与导体的长度的关系”，应控制导体的材料和横截面积不变，改变导体的长度，分析表格中数据可知，可将导体A、B分别接入电路中进行实验；
选用A、D两根电阻丝分别接入电路中，根据表格中数据分析可知，A、D两根电阻丝的长度和横截面积相同，而材料不同，由此可知探究的是③；
选用A、C两根电阻丝分别接入电路中，根据表格中数据分析可知，A、C两根电阻丝的材料和长度相同，而横截面积不同，而电流表的示数不同，由此可得出的结论是：当导体的材料和长度相同时，导体的电阻与横截面积有关；
若将电流表换成小灯泡，可通过通过观察灯泡亮度来判断电阻的大小；
不足之处是：电源电压一定时，所选电阻丝的阻值相差太小，灯泡的亮度变化不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的阻值变化情况。
故答案为：电流表示数的大小；转换法；、B；③；导体的电阻与横截面积有关；小灯泡的亮度；如果所选电阻丝的阻值相差太小，灯泡的亮度变化不明显，因此不能根据灯泡亮度的变化来判断接入的电阻丝的阻值变化情况。
电流表串联在电路中，电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小，这种研究方法是转换法；
导体的电阻是本身的属性，它跟导体的长度、横截面积、材料和温度有关，实验中采用的是控制变量法；在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；
在电源电压一定的情况下，导体电阻越大，电路电流越小，灯泡越暗；导体电阻越小，电路电流越大，灯泡越亮，因此可以通过观察灯泡的亮度来判断电阻的大小；如果电路中的电流变化比较明显时，灯泡的亮度变化也会比较明显；但电流变化较小时，灯泡的亮度变化不容易观察出来。
在探究影响导体电阻大小因素的实验中，注意转换法和控制变量法的应用，难度一般。


31.【答案】右  定值电阻短路  电流和电阻成反比  A

【解析】解：实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，应控制定值电阻两端的电压不变，当电阻换成电阻后，根据串联分压特点可知定值电阻两端的电压变大，为保证定值电阻两端的电压不变，可让滑动变阻器两端的电压变大，根据串联分压特点可知，可让滑动变阻器接入电路的阻值变大，要将滑动变阻器的滑片向右移动，此时眼睛应注意观察，保持示数不变；
实验中应记录电阻和电流值，并注明单位，上述实验记录表中的表头空缺处应填写：①；②；
小明根据表格中的实验数据，结合欧姆定律可知定值电阻的电压；
某次实验，更换电阻R，合上开关后，电流表示数正常，则电路接通，电压表示数为0，则电压表所测的元件短路，其原因可能是定值电阻短路；
该实验可得出结论：当电压一定时，电流和电阻成反比；
根据串联分压特点可知：===，
定值电阻的最大阻值为，则滑动变阻器接入电路的阻值至少为，
根据表格数据可知第1次实验中的电流值为，则可选择滑动变阻器A。
故答案为：右；①；②；；定值电阻短路；电流和电阻成反比；。
实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，应控制定值电阻两端的电压不变，当电阻换成电阻后，根据串联分压特点可知定值电阻两端的电压变大，为保证定值电阻两端的电压不变，可让滑动变阻器两端的电压变大，根据串联分压特点可知，可让滑动变阻器接入电路的阻值变大，据此分析滑动变阻器的滑片的移动方向；
实验中应记录电阻和电流值，并注明单位；
小明根据表格中的实验数据，结合欧姆定律可知定值电阻的电压，并得出结论；
某次实验，更换电阻R，合上开关后，电流表示数正常，则电路接通，电压表示数为0，则电压表所测的元件短路；
根据串联分压特点可知：=，定值电阻的最大阻值为，据此得出滑动变阻器接入电路的阻值至少为多少，结合表格数据的电流值，确定可选择滑动变阻器的规格。
本题为探究“电流与电阻的关系”的实验，考查注意事项、故障分析、实验结论和器材选择等知识。


32.【答案】解：在此过程中水吸收的热量：；
根据可知，天然气完全燃烧放出的热量为：
；
由，可得，
需要燃烧的天然气的体积为：。
答：在此过程中水吸收的热量为；
在此过程中消耗天然气的体积为。

【解析】知道水的比热容、质量、初温度和末温度，利用求出水吸收的热量；
根据变形公式求天然气完全燃烧放出的热量；根据变形公式求出烧这些水需要天然气的体积。
本题考查了吸热公式、热效率公式及燃料完全燃烧释放热量公式的应用，熟练运用公式及变形公式即可正确解题。


33.【答案】解：根据可知小灯泡正常发光时的电阻=；
根据可知灯泡的额定电流=；
根据图像可知定值电阻的阻值=；
闭合开关S、，灯泡和定值电阻串联，电流表测量电路电流，电压表测量灯泡两端的电压，电流表的示数为，等于灯泡的额定电流，则灯泡正常发光，灯泡两端的电压等于额定电压；
根据欧姆定律可知定值电阻两端的电压，
根据串联电路的电特点可知电源电压；
闭合开关S、，定值电阻和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压。
根据电流表的量程和滑动变阻器的铭牌数据可知，电路电流的最大值为，
根据欧姆定律可知电路总电阻=，
根据电阻串联的特点可知滑动变阻器接入电路的最小值；
根据串联分压规律，结合电压表的量程可知，电压表的示数为15V时，滑动变阻器接入电路的阻值最大，
根据串联电路的电压特点可知定值电阻两端的电压，
根据欧姆定律可知电路电流=，
滑动变阻器接入电路的最大值=，
故滑动变阻器接入电路的阻值范围为。
答：小灯泡正常发光时的电阻为；
电源电压为18V；
闭合开关S、，在确保电路元件安全的前提下，变阻器接入电路的阻值范围为。

【解析】根据可知小灯泡正常发光时的电阻；
根据可知灯泡的额定电流；根据图像数据结合欧姆定律得出定值电阻的阻值；
闭合开关S、，灯泡和定值电阻串联，电流表测量电路电流，电压表测量灯泡两端的电压，电流表的示数为，等于灯泡的额定电流，则灯泡正常发光，灯泡两端的电压等于额定电压；
根据欧姆定律可知定值电阻两端的电压，根据串联电路的电特点可知电源电压；
闭合开关S、，定值电阻和滑动变阻器串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压。
根据电流表的量程和滑动变阻器的铭牌数据可知，电路电流的最大值，根据欧姆定律可知电路总电阻，根据电阻串联的特点可知滑动变阻器接入电路的最小值；
根据串联分压规律，结合电压表的量程可知，电压表的示数为15V时，滑动变阻器接入电路的阻值最大，
根据串联电路的电压特点可知定值电阻两端的电压，根据欧姆定律可知电路电流和滑动变阻器接入电路的最大值，进而得出滑动变阻器接入电路的阻值范围。
本题考查欧姆定律的应用和电功率的计算，综合性强，难度适中。
