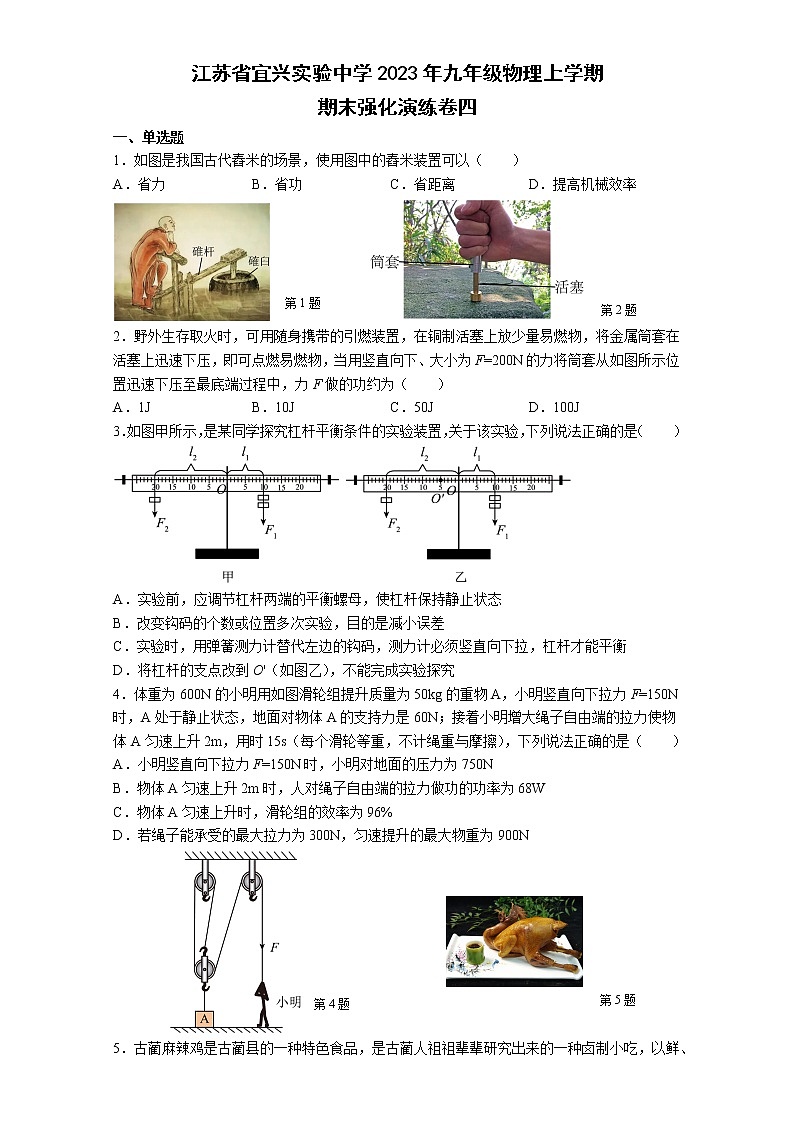

江苏省宜兴实验中学2023年九年级物理上学期

期末强化演练卷四

一、单选题

1．如图是我国古代舂米的场景，使用图中的舂米装置可以（　　）

A．省力 B．省功 C．省距离 D．提高机械效率

2．野外生存取火时，可用随身携带的引燃装置，在铜制活塞上放少量易燃物，将金属筒套在活塞上迅速下压，即可点燃易燃物，当用竖直向下、大小为F=200N的力将筒套从如图所示位置迅速下压至最底端过程中，力F做的功约为（　　）

A．1J B．10J C．50J D．100J

3．如图甲所示，是某同学探究杠杆平衡条件的实验装置，关于该实验，下列说法正确的是（　　）

A．实验前，应调节杠杆两端的平衡螺母，使杠杆保持静止状态

B．改变钩码的个数或位置多次实验，目的是减小误差

C．实验时，用弹簧测力计替代左边的钩码，测力计必须竖直向下拉，杠杆才能平衡

D．将杠杆的支点改到O'（如图乙），不能完成实验探究

4．体重为600N的小明用如图滑轮组提升质量为50kg的重物A，小明竖直向下拉力F=150N时，A处于静止状态，地面对物体A的支持力是60N；接着小明增大绳子自由端的拉力使物体A匀速上升2m，用时15s（每个滑轮等重，不计绳重与摩擦），下列说法正确的是（　　）

A．小明竖直向下拉力F=150N时，小明对地面的压力为750N

B．物体A匀速上升2m时，人对绳子自由端的拉力做功的功率为68W

C．物体A匀速上升时，滑轮组的效率为96%

D．若绳子能承受的最大拉力为300N，匀速提升的最大物重为900N

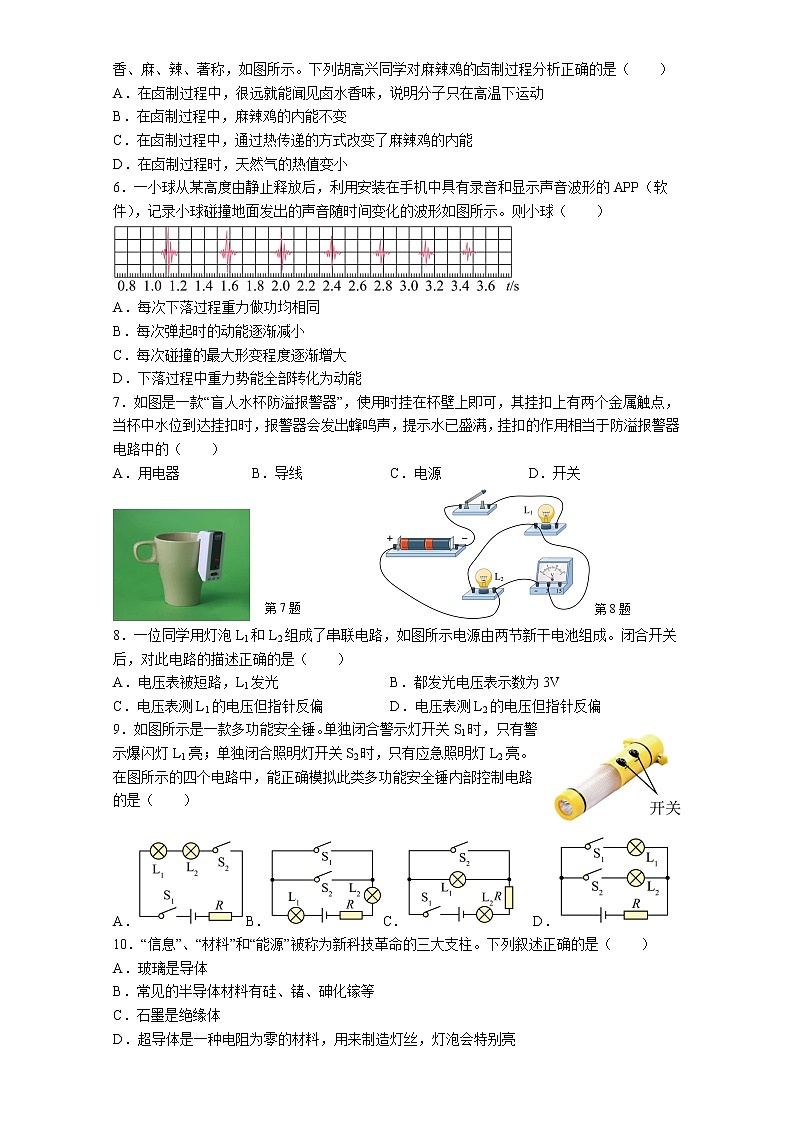

5．古蔺麻辣鸡是古蔺县的一种特色食品，是古蔺人祖祖辈辈研究出来的一种卤制小吃，以鲜、香、麻、辣、著称，如图所示。下列胡高兴同学对麻辣鸡的卤制过程分析正确的是（　　）

A．在卤制过程中，很远就能闻见卤水香味，说明分子只在高温下运动

B．在卤制过程中，麻辣鸡的内能不变

C．在卤制过程中，通过热传递的方式改变了麻辣鸡的内能

D．在卤制过程时，天然气的热值变小

6．一小球从某高度由静止释放后，利用安装在手机中具有录音和显示声音波形的APP（软件），记录小球碰撞地面发出的声音随时间变化的波形如图所示。则小球（　　）

A．每次下落过程重力做功均相同

B．每次弹起时的动能逐渐减小

C．每次碰撞的最大形变程度逐渐增大

D．下落过程中重力势能全部转化为动能

7．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（　　）

A．用电器 B．导线 C．电源 D．开关

8．一位同学用灯泡L1和L2组成了串联电路，如图所示电源由两节新干电池组成。闭合开关后，对此电路的描述正确的是（　　）

A．电压表被短路，L1发光 B．都发光电压表示数为3V

C．电压表测L1的电压但指针反偏 D．电压表测L2的电压但指针反偏

9．如图所示是一款多功能安全锤。单独闭合警示灯开关S1时，只有警示爆闪灯L1亮；单独闭合照明灯开关S2时，只有应急照明灯L2亮。在图所示的四个电路中，能正确模拟此类多功能安全锤内部控制电路的是（　　）

A．B．C． D．

10．“信息”、“材料”和“能源”被称为新科技革命的三大支柱。下列叙述正确的是（　　）

A．玻璃是导体

B．常见的半导体材料有硅、锗、砷化镓等

C．石墨是绝缘体

D．超导体是一种电阻为零的材料，用来制造灯丝，灯泡会特别亮

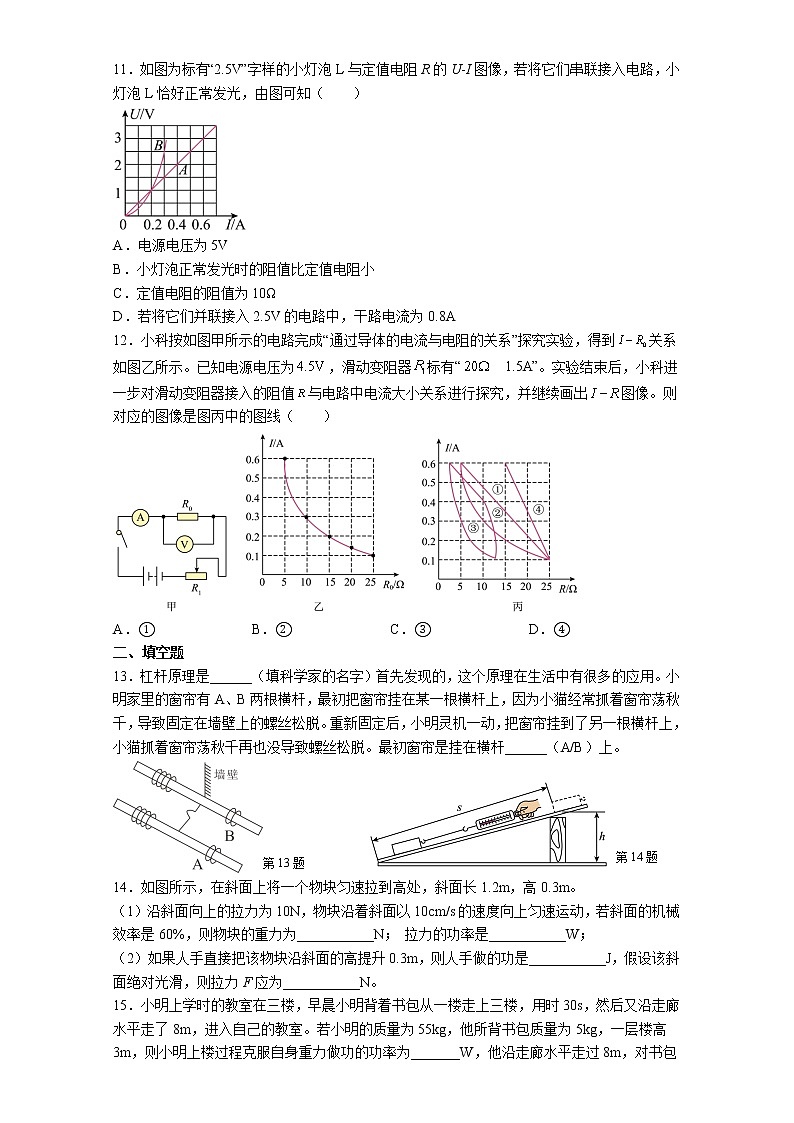

11．如图为标有“2.5V”字样的小灯泡L与定值电阻R的U-I图像，若将它们串联接入电路，小灯泡L恰好正常发光，由图可知（　　）

A．电源电压为5V

B．小灯泡正常发光时的阻值比定值电阻小

C．定值电阻的阻值为10Ω

D．若将它们并联接入2.5V的电路中，干路电流为0.8A

12．小科按如图甲所示的电路完成“通过导体的电流与电阻的关系”探究实验，得到关系如图乙所示。已知电源电压为，滑动变阻器标有“　1.5A”。实验结束后，小科进一步对滑动变阻器接入的阻值与电路中电流大小关系进行探究，并继续画出图像。则对应的图像是图丙中的图线（　　）

A．① B．② C．③ D．④

二、填空题

13．杠杆原理是______（填科学家的名字）首先发现的，这个原理在生活中有很多的应用。小明家里的窗帘有A、B两根横杆，最初把窗帘挂在某一根横杆上，因为小猫经常抓着窗帘荡秋千，导致固定在墙壁上的螺丝松脱。重新固定后，小明灵机一动，把窗帘挂到了另一根横杆上，小猫抓着窗帘荡秋千再也没导致螺丝松脱。最初窗帘是挂在横杆______（A/B）上。

14．如图所示，在斜面上将一个物块匀速拉到高处，斜面长1.2m，高0.3m。

（1）沿斜面向上的拉力为10N，物块沿着斜面以10cm/s的速度向上匀速运动，若斜面的机械效率是60%，则物块的重力为___________N； 拉力的功率是___________W；

（2）如果人手直接把该物块沿斜面的高提升0.3m，则人手做的功是___________J，假设该斜面绝对光滑，则拉力F应为___________N。

15．小明上学时的教室在三楼，早晨小明背着书包从一楼走上三楼，用时30s，然后又沿走廊水平走了8m，进入自己的教室。若小明的质量为55kg，他所背书包质量为5kg，一层楼高3m，则小明上楼过程克服自身重力做功的功率为_______W，他沿走廊水平走过8m，对书包做的功为_______J。（g取10N/kg）

16．神舟十三号乘组共在轨飞行183天，创造了中国航天员连续在轨飞行时间的最长纪录。

（1）2021年10月16日，神舟十三号载人飞船与空间站组合体完成自主快速交会对接。如图甲所示，神舟十三号载人飞船与空间站组合体沿椭圆轨道环绕地球运行，不受空气阻力，当它从远地点向近地点运动时势能___________（填“增大”“不变”或“减小”）、机械能___________（填“增大”“不变”或“减小”）。

（2）2022年4月16日，神舟十三号载人飞船返回舱在东风着陆场成功着陆。如图乙所示，神舟十三号载人飞船返回舱在返回时会打开降落伞使返回舱减速，这个过程中返回舱的动能___________（填“增大”“不变”或“减小”），机械能___________（填“增大”“不变”或“减小”）。

17．质量为2kg的冰，其熔化图象如图所示，通过分析图象可求：

（1）该物质在AB段和CD段吸收的热量之比________；

（2）固态冰的比热容是多少_________？

18．往矿泉水瓶中倒入少量的水，晃动几下，塞紧橡皮塞，然后把瓶子扭成一团，当橡皮塞被弹出去的时候，会在瓶内看到“白雾”，弹出橡皮塞后，瓶内水蒸气内能______（选填“增大”、“减小”或“不变”），温度______（选填“升高”、“降低”或“不变”），这一能量转化过程与汽油机的______冲程相似，下右图是汽油机一个工作循环的示意图，其中吸气冲程是图______，压缩冲程是图______（以上两空均选填“甲”、“乙”、“丙”或“丁”）。

19．14班的范煜辰同学选用了“2.5V 0.4A”和“3.8V 0.7A”（2.5V表示正常工作时的电压，0.4A表示允许通过的最大电流）的两个小灯泡探究串并联电路的电流电压规律。在实验过程中，为保证各元件安全。在探究并联电路的电压规律时，在实验中电压表的示数最大可调为______V，在探究串联电路的电流规律时，电流表示数最大可调为______A，电流表应选用______（“0~0.6A”、“0~3A”）量程。

20．（1）如图甲是物理小组在“探究并联电路电流特点”的实验电路图；某同学甲实验中记录的一组数据是IA=0.51A，IB=1.5A，IC=0.2A，所记录的数据中，明显错误的数据是______，造成错误的原因是______；

（2）如图乙是物理小组在“探究串联电路电压特点”的实验电路图；某同学乙接好电路后发现灯L1亮，L2不亮，造成这个现象的原因可能是：______；他排除故障后，在实验过程中记录的一组数据是L1的电压U1=2.5V，L2的电压U2=2.5V，电源U=5V，他认为从这组实验数据可得结论：串联电路各用电器电压相等；你认为导致这个实验结论的数据出现原因是：______。

21．滑动变阻器是改变两个接线柱间电阻丝的 _____（填“长度”或“横截面积”）来改变接入电路中电阻大小的。如图所示是一种测定油箱内油量的装置，当油箱中的油量减少时，滑动变阻器的阻值_____（填“变大”或“变小”），电流表的示数 _____（填“变大”或“变小”），电阻R0的作用是当油箱中油量较 _____（填“多”或“少”）时保护电路。

22．如图甲，已知电源电压可调，滑动变阻器R0的最大值为20欧，“电学元件”处可接入小灯泡L、定值电阻R1或定值电阻R2，图乙中线1、2、3分别表示R1、R2和L的电流随它两端电压变化的图像。

（1）电源电压调为6伏，将小灯泡L接入电路，并把R0的滑片P移至最右端，结合像可求得此时小灯泡的电阻是_________欧；

（2）将电源电压调到一定值，然后进行下列操作并观察电流表示数的变化。

①当用R1接入电路，R0的滑片P在最右端时，电流表的示数为I1；

②再用R2接入电路与R1并联，并把R0的滑片P移至最左端时，电流表的示数为I2。若I1+I2＝0.7A，求此时的电源电压_________。

三、作图题

23．如图是碰撞测试仪的部分结构示意图，当测试台受到撞击时，通过杠杆OAB、压杆BC作用在压力传感器上，测试仪就会显示测试台所受到的撞击力。请你画出撞击时杠杆B端的受力示意图及对应的力臂。（忽略装置自重）

24．有一根最多能承受150N拉力的绳子和两个滑轮，在不考虑绳重及摩擦的情况下，要提起G=300N的物体M，请在图中画出可能提起重物的绕法。

25．如图所示小聪同学根据所学的知识，设计一个电子身高计，他的设想是把电压表改成身高计，电压表的示数越大，表示人的身高越高，利用图中的器材连接了部分电路，请你帮助小聪按要求补全电路（R2是滑动变阻器，O 点是连接滑片的接线柱）。

四、实验题

26．在“探究杠杆平衡条件”的实验中：

（1）如图甲所示，实验前，杠杆左侧下沉，为使杠杆在水平位置平衡，应将左端的平衡螺母向 _____（左/右）调节。

（2）如图乙所示，A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，若在A处下方再挂1个相同的钩码，为使杠杆保持水平位置平衡，需将挂在B处的钩码向 _____（右/左）移动 _____格。

（3）已知杠杆上每个小格长度为5cm，每个钩码重0.5N，小明按照图乙所示方式进行实验，他改变所挂钩码的数量和A、B位置，使杠杆水平平衡，记录数据如表：

（4）小明根据表中数据，得出“动力×动力臂”的结论，而小华则认为小明的每组数据中的力臂恰好都等于支点到力的作用点的距离，具有一定的特殊性，还应改变动力或阻力的进行实验。于是小华按图丙所示方式进行实验，发现弹簧测力计示数 _____（大于/小于/等于）1N。这时，小华要测量力臂，还需要的测量工具是 _____。通过小华的补充实验，小明真正理解了力臂是支点到 _____的距离。

27．如图甲所示，小佳同学在两只相同的烧杯里分别装入水和食用油，比较它们吸热的情况。

（1）为了便于比较，实验中要求两烧杯中放入规格_____的电加热器（选填“相同”或“不同”），目的是使水和食用油在相同时间内吸收的热量_____（选填“相等”或“不相等”），从而通过_____来反映吸收热量的多少（选填“温度计示数”或“加热时间”）；

（2）小佳在两只烧杯中应分别装入质量_____（选填“相等”或“不相等”）的水和食用油；

（3）实验数据如表所示，若要使水和食用油升高到相同的温度，则需要给水加热_____（选填“更长”或“更短”）的时间，此时水吸收的热量_____（选填“大于”、“小于”或“等于”）食用油吸收的热量；

（4）实验表明，_____（选填“水”或“食用油”）的吸热能力更强，乙图中能正确反映水和食用油的温度随加热时间变化的是_____（选填“A”或“B”）；

（5）如图丙所示是某一沿海城市和某一内陆城市年气温变化曲线，从图像可以看出，在一年中曲线C所示的城市气温变化较_____（选填“大”或“小”），根据上面探究过程中所获得的知识可知，曲线C表示的是_____（选填“沿海”或“内陆”）城市的年气温变化曲线。（c沙<c水）

28．在“探究物体的动能跟哪些因素有关”实验中，钢球B的质量是钢球A的质量的2倍。

（1）钢球从斜槽上由静止滚下，在水平面上运动。运动的钢球碰上木块后，能将木块撞出一段距离。在同样的水平面上，木块被撞得越远，表明___________（选填“钢球”或“木块”）的动能越大；

（2）图丁是某段道路的标志牌，利用___________两图得到的结论，可以用来解释要对机动车的最高行驶速度进行限制；再利用___________两图得到的结论，还可以解释在同样的道路上，对不同车型设定不一样的最高行驶速度；

（3）已知图丙中钢球刚碰上木块时的速度是图乙中钢球刚碰上木块时速度的2倍，木块撞出的距离s3=2s2=4s1，根据实验数据，可以发现质量与速度相比，___________对物体的动能影响更大；

（4）请在图中画出木块在运动过程中对水平面的力的示意图。(    )

29．小明用器材：学生电源（6V），电流表、电压表、定值电阻R1(5Ω、10Ω、20Ω、30Ω各1个)、开关、滑动变阻器R2和导线若干，探究“电压不变时，电流与电阻的关系”。

（1）请用笔画线代替导线将图甲中实物电路连接完整______（要求：滑片向右移，电流表示数变小）；

（2）闭合开关，发现电流表示数几乎为零，电压表示数不为零，出现这种现象的原因可能是定值电阻R1______（选填“断路”或“短路”）；

（3）排除故障后，先将5Ω的R1接入电路，将滑片P滑到______（选填“A”或“B”）端，闭合开关，移动滑片，使电压表示数到达某一数值，读出电流表的示数，在图丙的I—图像上描上相应点；

（4）接下来应该______，并将滑动变阻器阻值调到最大，然后用10Ω的电阻替换5Ω的电阻。闭合开关，移动滑片P，使电压表示数与第一次相同，重复上面的步骤。

（5）当R1为10Ω时，电流表的示数如图乙，请在图丙中补描该点并作出I—图像______。由图像可知，当电压不变时，电流与电阻成______（选填“正比”或“反比”）。

（6）图丙上有一个错误数据点，小明回忆，是由于将R1的阻值由______Ω变换为该数据点对应的阻值时，没有调节滑动变阻器就读取了电流值而造成的。

五、计算题

30．在抗击新冠肺炎疫情期间，我市借助多功能雾炮车可喷雾、功力强、射程远、可调节、覆盖面积大的优点，将其运用到城市消毒杀菌工作中来，既可喷洒药液消毒，也可喷洒水雾对街道进行除尘。在一次作业中，消耗燃油0.5kg，行驶过程中受到的阻力恒为2000N，雾炮车行驶3km，已知燃油热值为，求雾炮车在该过程中：

（1）燃油完全燃烧放出的热量；

（2）牵引力做的功和发动机的热机效率；

（3）若在此过程中该雾炮车排出废气所带走的热量为，则这些热量可以使20kg的水温度升高多少℃？[]

31．随着经济的发展，汽车已进入了普通百姓的家庭，据统计，武汉市2021年汽车的保有量约402万辆。

（1）若平均一辆汽车全年耗油1.8t，则一辆汽车全年消耗的汽油充分燃烧能释放多少焦耳的热量？

（2）汽油机的效率平均值取29%，若能把汽油机的效率提高1%，则2021年全武汉市的汽车能节约汽油多少t？

（3）“喝酒不开车，开车不喝酒”这句标语已经人人都能脱口而出，但还是有不少人心存侥幸，最终酿成大祸，害人害己！武汉交通警察在2022年10月16日直播查酒驾活动，以此来提醒广大司机朋友们。图甲为男子袁某吹气检测截图，图乙为酒驾检测装置。图丙所示为酒驾检测装置的简化电路图，电源电压保持不变，其中R0为定值电阻、R为酒精气敏电阻，图丁为R阻值随呼出气体中酒精浓度β（mg/mL）的变化曲线。已知当酒精浓度在0.08～1.6mg/mL范围内变化时，电流表示数变化范围是0.12～0.6A，当袁某吹气检测时电路的电流变为0.4A，请通过计算说明袁某是否饮酒驾驶，如果是饮酒驾驶，那么是酒驾还是醉驾？根据《车辆驾驶人员血液、呼气酒精含量阈值与检验》（GB19522﹣2022，以下简称“国标”）规定，车辆驾驶人员血液中的酒精含量大于或者等于0.2mg/mL小于0.8mg/mL的驾驶行为属于饮酒驾驶，车辆驾驶人员血液中的酒精含量大于或者等于0.8mg/mL的驾驶行为属于醉酒驾驶。

参考答案：

1．C

2．B

3．D

4．B

5．C

6．B

7．D

8．D

9．D

10．B

11．D

12．C

13．     阿基米德     A

14．     24     1     7.2     6

15．     110     0

16．     减小     不变     减小     减小

17．     1∶2

18．     减小     降低     做功     乙     丁

19．     2.5     0.4     0~0.6A

20．     IB     错把电流表小量程看成大量程读数了     L2短路     选用的灯泡规格相同

21．     长度     变大     变小     多

22．     4     4V

23．

24．

25．略

26．     右     右     1     大于     刻度尺     力的作用线

27．     相同     相等     加热时间     相等     更长     大于     水     B     大     内陆

28．     钢球     甲、丙     甲、乙     速度

29．          断路     B     断开开关          反比     10

30．（1）；（2）， 30%；（3）50℃

31．（1）8.28×1010J；（2）2.412×105t；（3）袁某是酒驾
