高中物理高考 专题22 磁场对电流的作用力（原卷版）

这是一份高中物理高考 专题22 磁场对电流的作用力（原卷版），共9页。

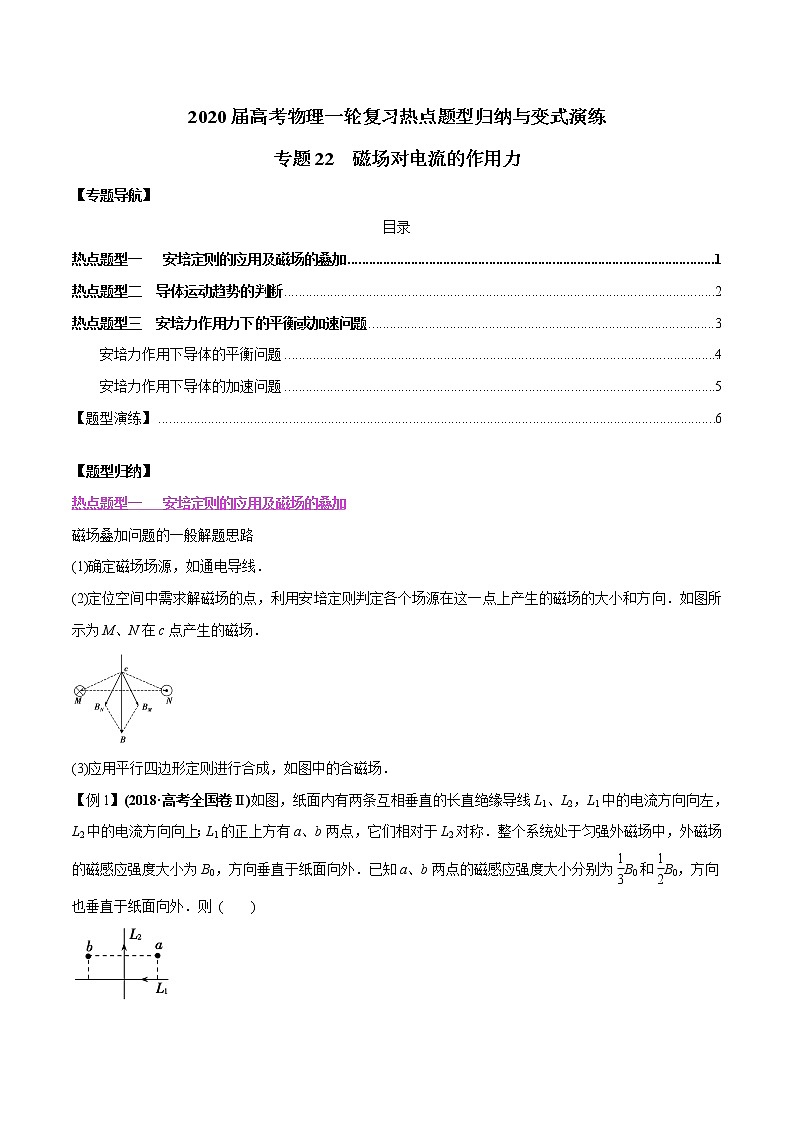

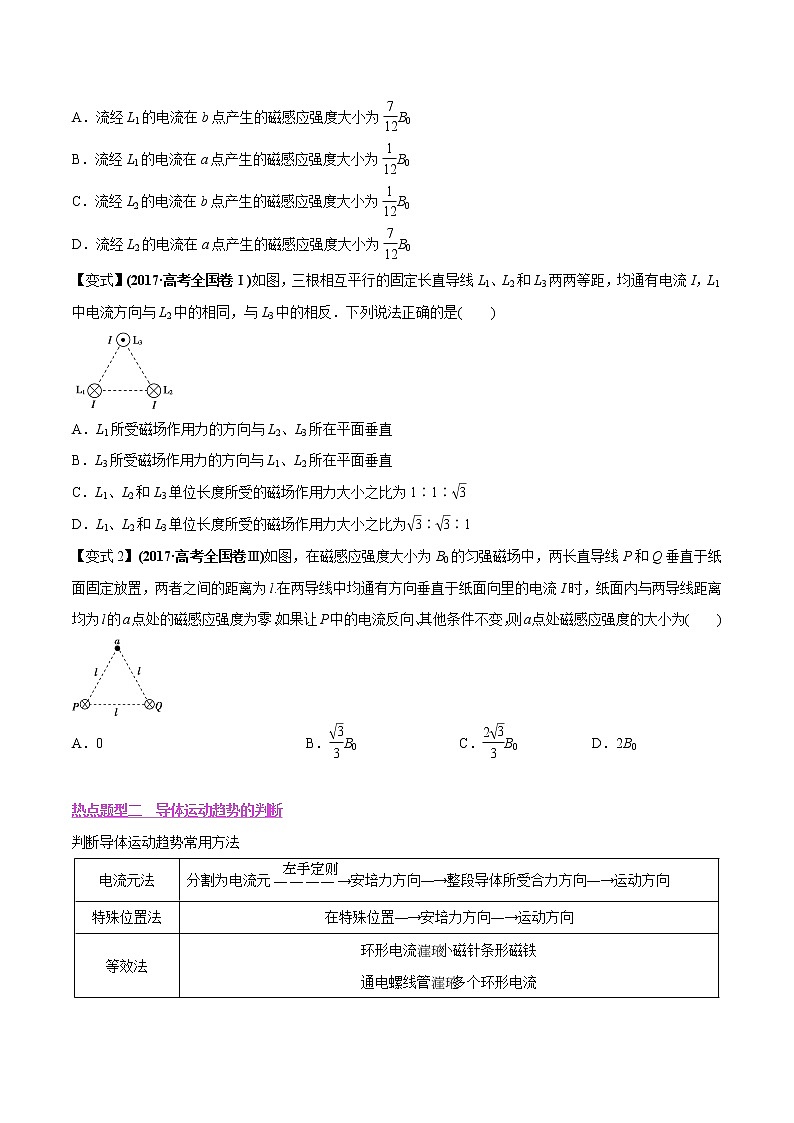

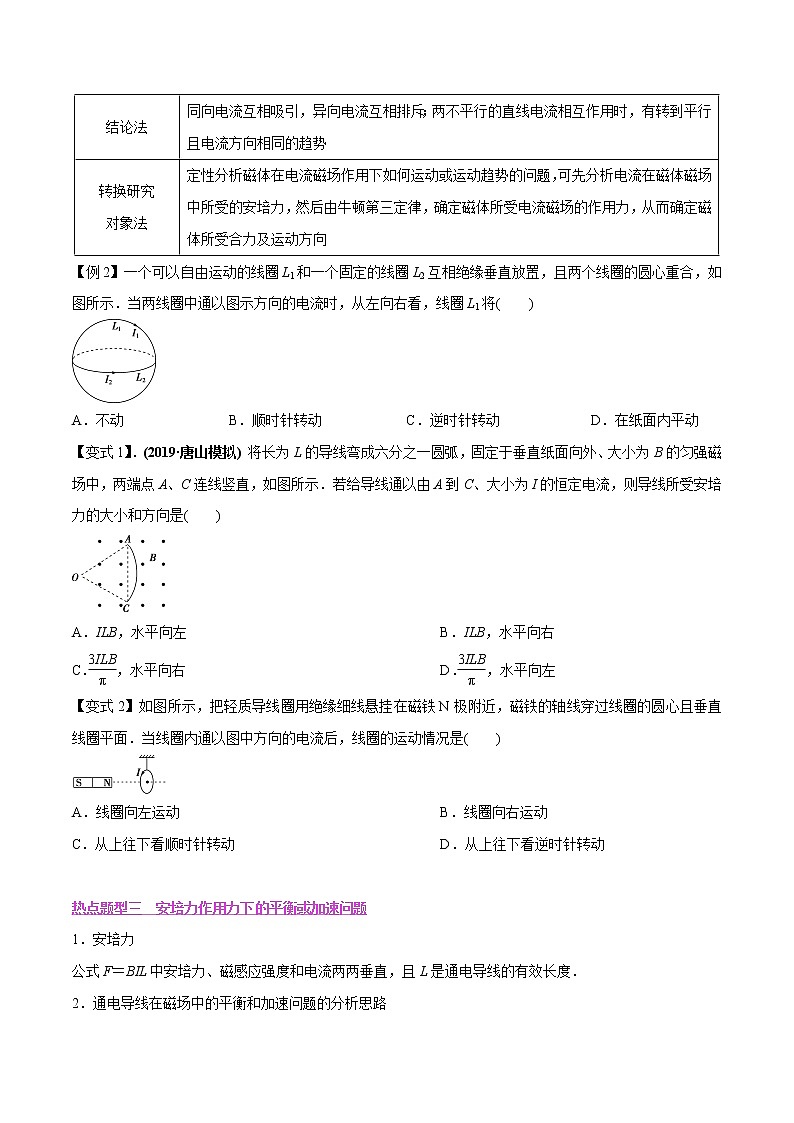

2020届高考物理一轮复习热点题型归纳与变式演练专题22  磁场对电流的作用力【专题导航】目录热点题型一　 安培定则的应用及磁场的叠加热点题型二　导体运动趋势的判断热点题型三　安培力作用力下的平衡或加速问题安培力作用下导体的平衡问题安培力作用下导体的加速问题【题型演练】 【题型归纳】热点题型一　 安培定则的应用及磁场的叠加磁场叠加问题的一般解题思路(1)确定磁场场源，如通电导线．(2)定位空间中需求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向．如图所示为M、N在c点产生的磁场．(3)应用平行四边形定则进行合成，如图中的合磁场．【例1】(2018·高考全国卷Ⅱ)如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称．整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外．已知a、b两点的磁感应强度大小分别为B0和B0，方向也垂直于纸面向外．则 (　　)A．流经L1的电流在b点产生的磁感应强度大小为B0B．流经L1的电流在a点产生的磁感应强度大小为B0C．流经L2的电流在b点产生的磁感应强度大小为B0D．流经L2的电流在a点产生的磁感应强度大小为B0【变式】(2017·高考全国卷Ⅰ)如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反．下列说法正确的是(　　)A．L1所受磁场作用力的方向与L2、L3所在平面垂直 B．L3所受磁场作用力的方向与L1、L2所在平面垂直C．L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶D．L1、L2和L3单位长度所受的磁场作用力大小之比为∶∶1【变式2】(2017·高考全国卷Ⅲ)如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零．如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为(　　)A．0                             B．B0                      C．B0                D．2B0 热点题型二　导体运动趋势的判断判断导体运动趋势常用方法电流元法分割为电流元安培力方向―→整段导体所受合力方向―→运动方向特殊位置法在特殊位置―→安培力方向―→运动方向等效法环形电流小磁针条形磁铁通电螺线管多个环形电流结论法同向电流互相吸引，异向电流互相排斥；两不平行的直线电流相互作用时，有转到平行且电流方向相同的趋势转换研究对象法定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向【例2】一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将(　　)A．不动　             B．顺时针转动            C．逆时针转动             D．在纸面内平动【变式1】．(2019·唐山模拟) 将长为L的导线弯成六分之一圆弧，固定于垂直纸面向外、大小为B的匀强磁场中，两端点A、C连线竖直，如图所示．若给导线通以由A到C、大小为I的恒定电流，则导线所受安培力的大小和方向是(　　)A．ILB，水平向左 B．ILB，水平向右C．，水平向右 D．，水平向左【变式2】如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图中方向的电流后，线圈的运动情况是(　　)A．线圈向左运动　 B．线圈向右运动C．从上往下看顺时针转动 D．从上往下看逆时针转动 热点题型三　安培力作用力下的平衡或加速问题1．安培力公式F＝BIL中安培力、磁感应强度和电流两两垂直，且L是通电导线的有效长度．2．通电导线在磁场中的平衡和加速问题的分析思路(1)选定研究对象；(2)变三维为二维，如侧视图、剖面图或俯视图等，并画出平面受力分析图，其中安培力的方向要注意F安⊥B、F安⊥I，如图所示．       (3)列平衡方程或牛顿第二定律方程进行求解．安培力作用下导体的平衡问题【例4】．如图所示，两平行光滑金属导轨MN、PQ间距为l，与电动势为E、内阻不计的电源相连，质量为m、电阻为R的金属棒ab垂直于导轨放置构成闭合回路，回路平面与水平面的夹角为θ，回路其余电阻不计．为使ab棒静止，需在空间施加一匀强磁场，其磁感应强度的最小值及方向分别为(　　)A．，水平向右                      B.，垂直于回路平面向上C．，竖直向下                  D.，垂直于回路平面向下【变式1】如图所示，有两根长为L、质量为m的细导体棒a、b，a被水平放置在倾角为45°的光滑斜面上，b被水平固定在与a在同一水平面的另一位置，且a、b平行，它们之间的距离为x.当两细棒中均通以电流为I的同向电流时，a恰能在斜面上保持静止，则下列关于b的电流在a处产生的磁场的磁感应强度的说法正确的是(　　)A．方向竖直向上                    B．大小为C．要使a仍能保持静止，而减小b在a处的磁感应强度，可使b上移D．若使b下移，a将不能保持静止【变式2】如图所示，一劲度系数为k的轻质弹簧，下面挂有匝数为n的矩形线框abcd，bc边长为l，线框的下半部分处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直(在图中垂直于纸面向里)，线框中通以电流I，方向如图所示，开始时线框处于平衡状态．令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡，则在此过程中线框位移的大小Δx及方向是(　　)A．Δx＝，方向向上                      B．Δx＝，方向向下C．Δx＝，方向向上                       D．Δx＝，方向向下安培力作用下导体的加速问题【例5】．(2019·山西太原模拟)一金属条放置在相距为d的两金属轨道上，如图所示．现让金属条以v0的初速度从AA′进入水平轨道，再由CC′进入半径为r的竖直圆轨道，金属条到达竖直圆轨道最高点的速度大小为v，完成圆周运动后，再回到水平轨道上，整个轨道除圆轨道光滑外，其余均粗糙，运动过程中金属条始终与轨道垂直且接触良好．已知由外电路控制流过金属条的电流大小始终为I，方向如图中所示，整个轨道处于水平向右的匀强磁场中，磁感应强度为B，A、C间的距离为L，金属条恰好能完成竖直面内的圆周运动．重力加速度为g，则由题中信息可以求出(　　)A．金属条的质量                          B．金属条在磁场中运动时所受的安培力的大小和方向C．金属条运动到DD′时的瞬时速度          D．金属条与水平粗糙轨道间的动摩擦因数【变式1】光滑的金属轨道分水平段和圆弧段两部分，O点为圆弧的圆心．两金属轨道之间的宽度为0.5 m，匀强磁场方向如图所示，大小为0.5 T．质量为0.05 kg、长为0.5 m的金属细杆置于金属水平轨道上的M点．当在金属细杆内通以电流强度为2 A的恒定电流时，金属细杆可以沿轨道向右由静止开始运动．已知MN＝OP＝1 m，则下列说法中正确的是(　　)A．金属细杆开始运动时的加速度大小为5 m/s2          B．金属细杆运动到P点时的速度大小为5 m/sC．金属细杆运动到P点时的向心加速度大小为10 m/s2D．金属细杆运动到P点时对每一条轨道的作用力大小为0.75 N【变式2】如图所示，两平行导轨ab、cd竖直放置在匀强磁场中，匀强磁场方向竖直向上，将一根金属棒PQ放在导轨上，使其水平且始终与导轨保持良好接触．现在金属棒PQ中通以变化的电流I，同时释放金属棒PQ使其运动．已知电流I随时间变化的关系为I＝kt(k为常数，k>0)，金属棒PQ与导轨间的动摩擦因数一定．以竖直向下为正方向，则下面关于金属棒PQ的速度v、加速度a随时间变化的关系图象中，可能正确的是(　　)            【题型演练】1.(2019·江西十校模拟)1820年丹麦物理学家奥斯特发现了电流的磁效应．在奥斯特实验中，将直导线沿南北方向水平放置，小指针靠近直导线，下列结论正确的是(　　)A．把小磁针放在导线的延长线上，通电后，小磁针会转动B．把小磁针平行地放在导线的下方，在导线与小磁针之间放置一块铝板，通电后，小磁针不会转动C．把小磁针平行地放在导线的下方，给导线通以恒定电流，然后逐渐增大导线与小磁针之间的距离，小磁针转动的角度(与通电前相比)会逐渐减小D．把黄铜针(用黄铜制成的小指针)平行地放在导线的下方，通电后，黄铜针会转动2.(2019·南师附中)如图所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ.质量为m长为L的金属杆ab垂直导轨放置，整个装置处于垂直ab方向的匀强磁场中．当金属杆ab中通有从a到b的恒定电流I时，金属杆ab保持静止．则磁感应强度的方向和大小可能为                            (　　)A．竖直向上，                 B．平行导轨向上，C．水平向右，                     D．水平向左，3.(2019·湖南师大附中月考)如图所示，两根平行放置、长度均为L的直导线a和b，放置在与导线所在平面垂直的匀强磁场中．当a导线通有电流大小为I、b导线通有电流大小为2I，且电流方向相反时，a导线受到的磁场力大小为F1，b导线受到的磁场力大小为F2，则a通电导线的电流在b导线处产生的磁感应强度大小为(　　)A.　　　　             B.                  C.                   D.4．(2019·河南六市联考)如图所示，PQ和MN为水平平行放置的金属导轨，相距L＝1 m．P、M间接有一个电动势为E＝6 V、内阻不计的电源和一只滑动变阻器，导体棒ab跨放在导轨上并与导轨接触良好，棒的质量为m＝0.2 kg，棒的中点用细绳经定滑轮与物体相连，物体的质量M＝0.4 kg.棒与导轨的动摩擦因数为μ＝0.5(设最大静摩擦力与滑动摩擦力相等，导轨与棒的电阻不计，g取10 m/s2)，匀强磁场的磁感应强度B＝2 T，方向竖直向下，为了使物体保持静止，滑动变阻器连入电路的阻值不可能的是(　　)A．2 Ω                   B.2.5 Ω                      C．3 Ω                  D．4 Ω5．通有电流的导线L1、L2、L3、L4处在同一平面(纸面)内，放置方式及电流方向如图甲、乙所示，其中L1、L3是固定的，L2、L4可绕垂直纸面的中心轴O转动，则下列描述正确的是(　　)A．L2绕轴O按顺时针转动                B．L2绕轴O按逆时针转动C．L4绕轴O按顺时针转动                D．L4绕轴O按逆时针转动6.(2019·广东肇庆模拟)如图甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M指向N，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若B按如图乙所示的余弦规律变化，下列说法正确的是 (　　)A．在最初的一个周期内，导线在导轨上往复运动    B．在最初的一个周期内，导线一直向左运动C．在最初的半个周期内，导线的加速度先增大后减小 D．在最初的半个周期内，导线的速度先增大后减小7.(2019·汕头模拟)如图是磁电式电流表的结构，蹄形磁铁和铁芯间的磁场均匀辐向分布，线圈中a、b两条导线长均为l，通以图示方向的电流I，两条导线所在处的磁感应强度大小均为B.则(　　)A．该磁场是匀强磁场                 B．线圈平面总与磁场方向垂直C．线圈将顺时针转动                 D．a、b导线受到的安培力大小总为BIl8.如图所示，两根间距为d的平行光滑金属导轨间接有电源E，导轨平面与水平面间的夹角θ＝30°，金属杆ab垂直导轨放置，导轨与金属杆接触良好．整个装置处于磁感应强度为B的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态，要使金属杆能沿导轨向上运动，可以采取的措施是(　　)A．增大磁感应强度B                       B．调节滑动变阻器使电流增大C．增大导轨平面与水平面间的夹角θ         D．将电源正负极对调使金属杆中的电流方向改变9.如图所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源．将一根质量为m的直导体棒ab放在两轨道上，且与两轨道垂直．已知通过导体棒的恒定电流大小为I，方向由a到b，重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止．(1)求磁场对导体棒的安培力的大小；(2)如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值和方向．10.如图所示，一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘．金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量均为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．
