高中物理高考 专题19 电场能的性质（解析版）
展开
这是一份高中物理高考 专题19 电场能的性质（解析版），共20页。
【专题导航】
目录
TOC \ "1-3" \h \u \l "_Tc6885" 热点题型一 电势高低、电势能大小的判断 PAGEREF _Tc6885 1
\l "_Tc27368" 热点题型二 电势差与电场强度的关系 PAGEREF _Tc27368 3
\l "_Tc2143" 在匀强电场中由公式U＝Ed得出的“一式二结论” PAGEREF _Tc2143 4
\l "_Tc15973" U＝Ed在非匀强电场中的应用 PAGEREF _Tc15973 7
\l "_Tc3133" 热点题型三 电场线、等势线(面)及带电粒子的运动轨迹问题 PAGEREF _Tc3133 7
\l "_Tc16748" 带电粒子运动轨迹的分析 PAGEREF _Tc16748 8
\l "_Tc14958" 等势面的综合应用 PAGEREF _Tc14958 9
\l "_Tc26535" 热点题型四 静电场的图象问题 PAGEREF _Tc26535 10
\l "_Tc12650" v－t图象 PAGEREF _Tc12650 11
\l "_Tc20809" φ－x图象 PAGEREF _Tc20809 12
\l "_Tc26088" E－x图象 PAGEREF _Tc26088 13
\l "_Tc18507" Ep－x图象 PAGEREF _Tc18507 14
\l "_Tc2448" 【题型演练】 PAGEREF _Tc2448 15
【题型归纳】
热点题型一 电势高低、电势能大小的判断
1．电势高低的判断

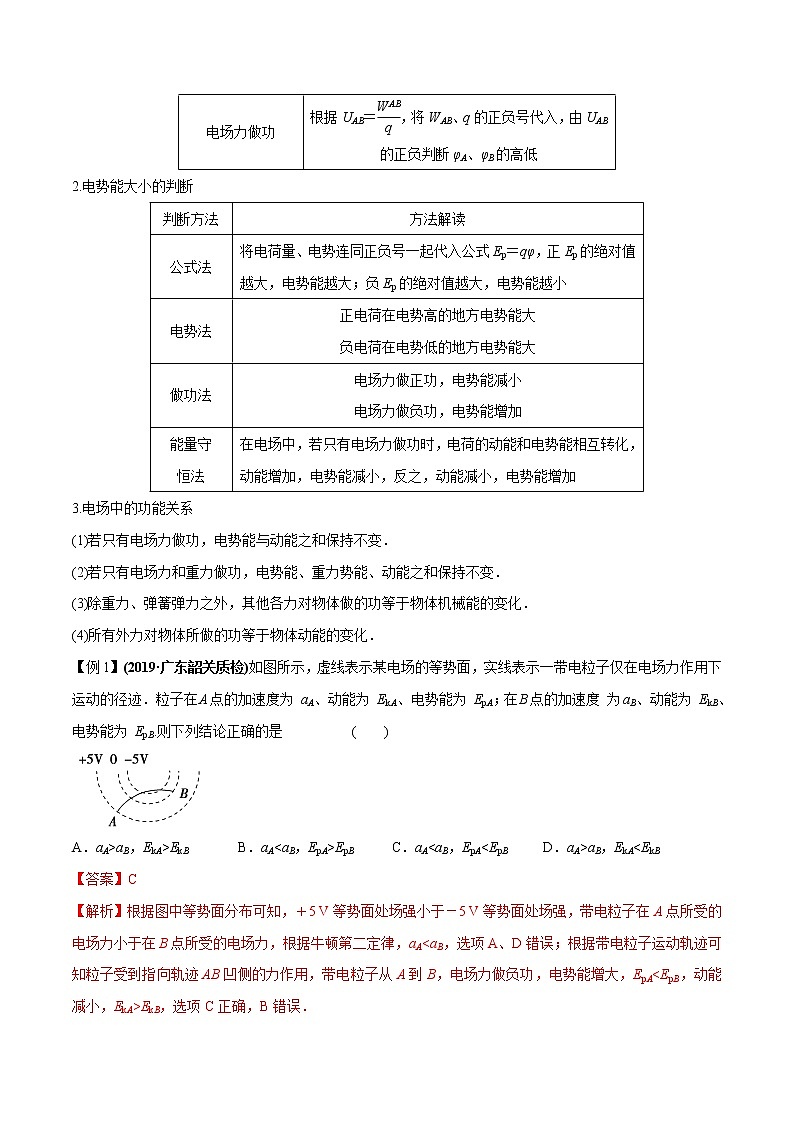

2.电势能大小的判断
3.电场中的功能关系
(1)若只有电场力做功，电势能与动能之和保持不变．
(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．
(3)除重力、弹簧弹力之外，其他各力对物体做的功等于物体机械能的变化．
(4)所有外力对物体所做的功等于物体动能的变化．
【例1】(2019·广东韶关质检)如图所示，虚线表示某电场的等势面，实线表示一带电粒子仅在电场力作用下
运动的径迹．粒子在A点的加速度为 aA、动能为 EkA、电势能为 EpA；在B点的加速度 为aB、动能为 EkB、
电势能为 EpB.则下列结论正确的是( )
A．aA>aB，EkA>EkB B．aAEpB C．aAaB，EkA【答案】C
【解析】根据图中等势面分布可知，＋5 V等势面处场强小于－5 V等势面处场强，带电粒子在A点所受的电场力小于在B点所受的电场力，根据牛顿第二定律，aAEkB，选项C正确，B错误．
【变式1】(2019·江苏南京师范大学附属中学高三模拟)某静电除尘设备集尘板的内壁带正电，设备中心位置有一个带负电的放电极，它们之间的电场线分布如图所示，虚线为某带电烟尘颗粒(重力不计)的运动轨迹，A、B是轨迹上的两点，C点与B点关于放电极对称，下列说法正确的是( )
A．A点电势低于B点电势 B．A点电场强度小于C点电场强度
C．烟尘颗粒在A点的动能小于在B点的动能 D．烟尘颗粒在A点的电势能小于在B点的电势能
【答案】AC
【解析】由沿电场线方向电势降低可知，A点电势低于B点电势，A正确；由图可知，A点处电场线比C点处密集，因此A点的场强大于C点场强，B错误；烟尘颗粒带负电，从A到B的过程中，电场力做正功，动能增加，烟尘颗粒在A点的动能小于在B点的动能，电势能减小，烟尘颗粒在A点的电势能大于在B点的电势能，C正确，D错误．
【变式2】(多选)如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是
一个电子只在静电力作用下的运动轨迹．设电子在A、B两点的加速度大小分别为aA、aB，电势能分别为
EpA、EpB.下列说法正确的是( )
A．电子一定从A向B运动 B．若aA＞aB，则Q靠近M端且为正电荷
C．无论Q为正电荷还是负电荷一定有EpA＜EpB D．B点电势可能高于A点电势
【答案】 BC
【解析】 若Q在M端，由电子运动的轨迹可知Q为正电荷，电子从A向B运动或从B向A运动均可，由于rA＜rB，故EA＞EB，FA＞FB，aA＞aB，φA＞φB，EpA＜EpB；若Q在N端，由电子运动的轨迹可知Q为负电荷，且电子从A向B运动或从B向A运动均可，由rA＞rB，故EA热点题型二 电势差与电场强度的关系
1．公式E＝eq \f(U,d)的三点注意
(1)只适用于匀强电场．
(2)d为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离．
(3)电场强度的方向是电势降低最快的方向．
2.电场线、电势、电场强度的关系
(1)电场线与电场强度的关系：电场线越密的地方表示电场强度越大，电场线上某点的切线方向表示该点的电场强度方向．
(2)电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．
(3)电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高．
3．E＝eq \f(U,d)在非匀强电场中的三点妙用
4.解题思路
在匀强电场中由公式U＝Ed得出的“一式二结论”
(1)“一式”：E＝eq \f(U,d)＝eq \f(W,qd)，其中d是沿电场线方向上的距离．
(2)“二结论”
结论1：匀强电场中的任一线段AB的中点C的电势φC＝eq \f(φA＋φB,2)，如图甲所示．
结论2：匀强电场中若两线段AB∥CD，且AB＝CD，则UAB＝UCD(或φA－φB＝φC－φD)，如图乙所示．
【例2】(2019·山东潍坊模拟)如图所示，匀强电场的方向平行于xOy坐标系平面，其中坐标原点O处的电势为2 V，a点的坐标为(0 cm，4 cm)，电势为8 V，b点的坐标为(3 cm，0 cm)，电势为8 V，则电场强度的大小为( )
A．250 V/m B．200 V/m C．150 V/m D．120 V/m
【答案】A
【解析】由题意可知a、b两点的电势相等，则ab为一条等势线，又O点电势为2 V，则知匀强电场的场强方向垂直于ab指向左下方．
过O点作ab的垂线交ab于c点，
由几何关系得tan∠b＝eq \f(4,3)，得∠b＝53°，Oc＝Ob·sin∠b＝0.03 m×sin 53°＝2.4×10－2 m，
c、O间的电势差U＝8 V－2 V＝6 V，
则电场强度大小E＝eq \f(U,Oc)＝250 V/m，故A正确．
【变式1】(2017·高考全国卷Ⅲ)一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，
三点的电势分别为10 V、17 V、26 V．下列说法正确的是( )
A．电场强度的大小为2.5 V/cm B．坐标原点处的电势为1 V
C．电子在a点的电势能比在b点的低7 eV D．电子从b点运动到c点，电场力做功为9 eV
【答案】ABD
【解析】ac垂直于bc，沿ca和cb两方向的场强分量大小分别为E1＝eq \f(Uca,ac)＝2 V/cm、E2＝eq \f(Ucb,bc)＝1.5 V/cm，根据矢量合成可知E＝2.5 V/cm，A项正确；根据在匀强电场中平行线上等距同向的两点间的电势差相等，有φO－φa＝φb－φc，得φO＝1 V，B项正确；电子在a、b、c三点的电势能分别为－10 eV、－17 eV和－26 eV，故电子在a点的电势能比在b点的高7 eV，C项错误；电子从b点运动到c点，电场力做功W＝(－17 eV)－(－26 eV)＝9 eV，D项正确．
【变式2】(2018·高考全国卷Ⅱ)如图，同一平面内的a、b、c、d四点处于匀强电场中，电场方向与此平面
平行，M为a、c连线的中点，N为b、d连线的中点．一电荷量为q(q＞0)的粒子从a点移动到b点，其电
势能减小W1；若该粒子从c点移动到d点，其电势能减小W2.下列说法正确的是( )
A．此匀强电场的场强方向一定与a、b两点连线平行
B．若该粒子从M点移动到N点，则电场力做功一定为eq \f(W1＋W2,2)
C．若c、d之间的距离为L，则该电场的场强大小一定为eq \f(W2,qL)
D．若W1＝W2，则a、M两点之间的电势差一定等于b、N两点之间的电势差
【答案】 BD
【解析】 结合题意，只能判定Uab＞0、Ucd＞0，但电场方向不能得出，A错误；根据电场力做功与电势能变化量的关系有W1＝q(φa－φb)①，W2＝q(φc－φd)②，WMN＝q(φM－φN)③，根据匀强电场中“同一条直线上两点间的电势差与两点间的距离成正比”的规律可知，UaM＝UMc，即φa－φM＝φM－φc，可得φM＝eq \f(φa＋φc,2)④，同理可得φN＝eq \f(φb＋φd,2)⑤，联立①②③④⑤式可得WMN＝eq \f(W1＋W2,2)，B项正确；电场强度的方向只有沿c→d时，场强E＝eq \f(W2,qL)，但本题中电场方向未知，故C错误；若W1＝W2，则φa－φb＝φc－φd，结合④⑤两式可推出φa－φM＝φb－φN，D正确．
U＝Ed在非匀强电场中的应用
【例3】．如图所示，在某电场中画出了三条电场线，C点是A、B连线的中点．已知A点的电势为φA＝30 V，B点的电势为φB＝－20 V，则下列说法正确的是( )
A．C点的电势φC＝5 V B．C点的电势φC>5 V
C．C点的电势φC<5 V D．负电荷在A点的电势能大于在B点的电势能
【答案】C.
【解析】从电场线的分布情况可以看出φA－φC>φC－φB，所以有φC<5 V，C正确，A、B错误；因为负电荷在电势高的地方电势能较小，所以D错误
热点题型三 电场线、等势线(面)及带电粒子的运动轨迹问题
1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．
2．几种典型电场的等势线(面)
3.带电粒子在电场中运动轨迹问题的分析方法
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等．
(3)根据动能定理或能量守恒定律判断动能的变化情况．
带电粒子运动轨迹的分析
(1)判断速度方向：带电粒子运动轨迹上某点的切线方向为粒子在该点处的速度方向．
(2)判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹的凹侧，再根据粒子的正、负判断场强的方向．
(3)判断电场力做功的正、负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．
【例4】(2019·浙江名校协作体)阴极射线示波管的聚焦电场是由电极A1、A2形成的实线为电场线，虚线为
等势线，Z轴为该电场的中心轴线，P、Q、R为一个从左侧进入聚焦电场的电子运动轨迹上的三点，则( )
A．电极A1的电势低于电极A2的电势 B．电场中Q点的电场强度小于R点的电场强度
C．电子在P点处的动能大于在Q点处的动能 D．电子从P至R的运动过程中，电场力对它一直做正功
【答案】 AD
【解析】 沿电场线电势降低，因此电极A1的电势低于电极A2，故A正确；电子从P至R的运动过程中，是由低电势向高电势运动，电场力做正功，动能增加，电势能减小，故C错误，D正确；Q点电场线比R点电场线密，据电场线的疏密程度可知Q点的电场强度大于R点的电场强度，故B错误．
【变式】如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知( )
A．Q点的电势比P点高 B．油滴在Q点的动能比它在P点的大
C．油滴在Q点的电势能比它在P点的大 D．油滴在Q点的加速度大小比它在P点的小
【答案】AB.
【解析】根据带负电的油滴在竖直面内的轨迹可知，油滴所受合外力一定向上，则所受电场力一定向上，且电场力大于重力，故匀强电场的方向竖直向下，Q点的电势比P点高，选项A正确；油滴从P点运动到Q点，根据动能定理，合外力做正功，动能增大，所以油滴在Q点的动能比它在P点的大，选项B正确；油滴从P点运动到Q点，电场力做正功，电势能减小，油滴在Q点的电势能比它在P点的小，选项C错误；由于带电油滴所受的电场力和重力均为恒力，所以油滴在Q点的加速度和它在P点的加速度大小相等，选项D错误．
等势面的综合应用
【例5】．(多选)(2018·高考全国卷 Ⅰ )图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为2 V．一电子经过a时的动能为10 eV，从a到d的过程中克服电场力所做的功为6 eV.下列说法正确的是( )
A．平面c上的电势为零 B．该电子可能到达不了平面f
C．该电子经过平面d时，其电势能为4 eV D．该电子经过平面b时的速率是经过d时的2倍
【答案】AB.
【解析】电子在等势面b时的电势能为E＝qφ＝－2 eV，电子由a到d的过程电场力做负功，电势能增加6 eV，由于相邻两等势面之间的距离相等，故相邻两等势面之间的电势差相等，则电子由a到b、由b到c、由c到d、由d到f电势能均增加2 eV，则电子在等势面c的电势能为零，等势面c的电势为零，A正确；由以上分析可知，电子在等势面d的电势能应为2 eV，C错误；电子在等势面b的动能为8 eV，电子在等势面d的动能为4 eV，由公式Ek＝eq \f(1,2)mv2可知，该电子经过平面b时的速率为经过平面d时速率的eq \r(2)倍，D错误；如果电子的速度与等势面不垂直，则电子在该匀强电场中做曲线运动，所以电子可能到达不了平面f就返回平面a，B正确．
【变式】(2019·湖南长沙模拟)如图所示，M、N、P三点位于直角三角形的三个顶点上，∠PMN＝30°，∠MNP＝60°，一负点电荷位于三角形的平面上，已知M点和N点的电势相等，P点的电势与MN中点F的电势相等，则下列说法正确的是 ( )
A．M点和P点的电场强度相等
B．N点和P点的电场强度相等
C．同一正电荷在M点时的电势能大于在P点时的电势能
D．同一正电荷在N点时的电势能小于在P点时的电势能
【答案】C
【解析】由M点和N点的电势相等，P点的电势与F点的电势相等，则知负点电荷Q应位于MN连线的垂直平分线和PF连线的垂直平分线上，作图得到Q的位置如图．
可知P点离Q近，场强较大，故A错误；N点离Q较远，则N点的场强比P点的小，故B错误；正电荷从M点运动到P点，电场力做正功，电势能减小，则同一正电荷在M点的电势能大于在P点的电势能，故C正确；M点的电势和N点的电势相等，所以正电荷从N点运动到P点，电场力做正功，电势能减小，则同一正电荷在N点的电势能大于在P点的电势能，故D错误．
热点题型四 静电场的图象问题
几种常见图象的特点及规律
v－t图象
【例6】．(多选)(2019·安徽黄山模拟)光滑绝缘水平面上固定两个等量点电荷，它们连线的中垂线上有A、B、C三点，如图甲所示．一质量m＝1 g的带正电小物块由A点静止释放，并以此时为计时起点，沿光滑水平面经过B、C两点(图中未画出)，其运动过程的v－t图象如图乙所示，其中图线在B点位置时斜率最大，根据图线可以确定( )
A．中垂线上B点电场强度最大 B．A、B两点之间的位移大小
C．B点是连线中点，C与A点必在连线两侧 D．UBC>UAB
【答案】AD.
【解析】v－t图象的斜率表示加速度，可知小物块在B点的加速度最大，所受的电场力最大，所以B点的电场强度最大，A正确；小物块由A运动到B的过程中，由图可知A、B两点的速度，已知小物块的质量，则由动能定理可知qUAB＝eq \f(1,2)mveq \\al(2,B)－eq \f(1,2)mveq \\al(2,A)，由上式可求出小物块由A运动到B的过程中电场力所做的功qUAB，因为电场强度的关系未知，则不能求解A、B两点之间的位移大小，B错误；中垂线上电场线分布不是均匀的，B点不在连线中点，C错误；在小物块由A运动到B的过程中，根据动能定理有
qUAB＝eq \f(1,2)mveq \\al(2,B)－eq \f(1,2)mveq \\al(2,A)＝(eq \f(1,2)×1×10－3×42－0) J＝8×10－3 J，同理，在小物块由B运动到C的过程中，有
qUBC＝eq \f(1,2)mveq \\al(2,C)－eq \f(1,2)mveq \\al(2,B)＝(eq \f(1,2)×1×10－3×72－eq \f(1,2)×1×10－3×42) J＝16.5×10－3 J，对比可得UBC>UAB，D正确．
φ－x图象
【例7】(2019·福建泉州模拟)在坐标－x0到x0之间有一静电场，x轴上各点的电势φ随坐标x的变化关系如图所示，一电荷量为e的质子从－x0处以一定初动能仅在电场力作用下沿x轴正向穿过该电场区域．则该质子( )
A．在－x0～0区间一直做加速运动 B．在0～x0区间受到的电场力一直减小
C．在－x0～0区间电势能一直减小 D．在－x0～0区间电势能一直增加
【答案】 D
【解析】从－x0到0，电势逐渐升高，意味着该区域内的场强方向向左，质子受到的电场力向左，与运动方向相反，所以质子做减速运动，A错误；设在x～x＋Δx，电势为φ～φ＋Δφ，根据场强与电势差的关系式E＝eq \f(Δφ,Δx)，当Δx无限趋近于零时，eq \f(Δφ,Δx)表示x处的场强大小(即φ～x图线的斜率)，从0到x0区间，图线的斜率先增加后减小，所以电场强度先增大后减小，根据F＝Ee，质子受到的电场力先增大后减小，B错误；在－x0～0区间质子受到的电场力方向向左，与运动方向相反，电场力做负功，电势能增加，C错误，D正确．
【变式】在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确的有( )
A．q1和q2带有异种电荷 B．x1处的电场强度为零
C．负电荷从x1移到x2，电势能减小 D．负电荷从x1移到x2，受到的电场力增大
【答案】AC
【解析】由x1处电势为零可知，两点电荷q1和q2带有异种电荷，选项A正确；在φ x图象中，图象切线的斜率表示电场强度，则x1处的电场强度不为零，选项B错误；且有x1到x2电场强度逐渐减小，负电荷受到的电场力逐渐减小，选项D错误；由Ep＝φq可知，负电荷在电势高处的电势能低，负电荷从x1移到x2，电势能减小，选项C正确．
E－x图象
【例8】．(多选)(2019·山东潍坊实验中学模拟)某电场中沿x轴上各点的电场强度大小变化如图所示．场强方向与x轴平行，规定沿x轴正方向为正，一负点电荷从坐标原点O以一定的初速度沿x轴负方向运动，到达x1位置时速度第一次为零，到达x2位置时速度第二次为零，不计点电荷的重力．下列说法正确的是( )
A．点电荷从x1运动到x2的过程中，速度先保持不变，然后均匀增大再均匀减小
B．点电荷从O沿x轴正方向运动到x2的过程中，加速度先均匀增大再均匀减小
C．电势差UOx1＜UOx2
D．在整个运动过程中，点电荷在x1、x2位置时的电势能最大
【答案】BD.
【解析】点电荷从x1运动到x2的过程中，将运动阶段分成两段：点电荷从x1运动到O的过程中，初速度为0，根据牛顿第二定律有a＝eq \f(F,m)＝eq \f(Eq,m)，电场强度E不变，所以加速度a不变，点电荷做匀加速运动；点电荷从O运动到x2的过程中，根据牛顿第二定律有a＝eq \f(F,m)＝eq \f(Eq,m)，电场强度E先均匀增大再均匀减小，所以加速度a先均匀增大再均匀减小，速度不是均匀变化的，故A错误，B正确；点电荷从O运动到x1的过程中，根据动能定理有UOx1q＝0－eq \f(1,2)mveq \\al(2,0)，点电荷从O运动到x2的过程中，根据动能定理有UOx2q＝0－eq \f(1,2)mveq \\al(2,0)，所以电势差UOx1＝UOx2，故C错误；点电荷在运动过程中仅有电场力做功，动能和电势能之和保持不变，点电荷在x1、x2位置动能最小，则电势能最大，D正确．
【变式】(2019·石家庄模拟)如图所示，真空中有一半径为R、电荷量为＋Q的均匀带电球体，以球心为坐标
原点，沿半径方向建立x轴．理论分析表明，x轴上各点的场强随x变化关系如图乙所示，则( )
A．x2处场强大小为eq \f(kQ,x\\al(2,2)) B．球内部的电场为匀强电场
C．x1、x2两点处的电势相同 D．假设将试探电荷沿x轴移动，则从x1移到R处和从R移到x2处电场力做功相同
【答案】A
【解析】计算x2处的电场强度时，可把带电球体等效为位于原点的点电荷，则有x2处场强大小为E＝keq \f(Q,x\\al(2,2))，故选项A正确；由乙图Ex图象可知，球内部由O到球表面区间电场强度均匀增大，所以内部电场为非匀强电场，故选项B错误；x轴上O点右侧的电场方向始终是向右的，沿着电场的方向电势逐渐减小，可知φx1>φx2，故选项C错误；Ex 图象与x轴所围面积表示电势差，由乙图可知两处面积不相等，所以x1处与球表面、球表面与x2处的电势差不同，则将试探电荷沿x轴从x1移到R处和从R移到x2处电场力做功不相同，故选项D错误．
Ep－x图象
【例9】.(2019·河北张家口一模)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，其中0～x2段是关于直线x＝x1对称的曲线，x2～x3段是直线，则下列说法正确的是( )
A．x1处电场强度最小，但不为零
B．粒子在0～x2段做匀变速运动，x2～x3段做匀速直线运动
C．在0、x1、x2、x3处电势φ0、φ1、 φ2、φ3的关系为φ3>φ2＝φ0>φ1
D．x2～x3段的电场强度大小、方向均不变
【答案】D
【解析】.根据Ep＝qφ，E＝eq \f(Δφ,Δx)，得E＝eq \f(1,q)·eq \f(ΔEp,Δx)，由数学知识可知Ep－x图象切线的斜率等于eq \f(ΔEp,Δx)，x1处切线斜率为零，则知x1处电场强度为零，故A错误；由题图看出在0～x1段图象切线的斜率不断减小，由上式知电场强度减小，粒子所受的电场力减小，加速度减小，做非匀变速运动，x1～x2段图象切线的斜率不断增大，电场强度增大，粒子所受的电场力增大，做非匀变速运动，x2～x3段斜率不变，电场强度不变，即电场强度大小和方向均不变，是匀强电场，粒子所受的电场力不变，做匀变速直线运动，故B错误，D正确；根据Ep＝qφ，粒子带负电，q<0，则知，电势能越大，粒子所在处的电势越低，所以有φ1>φ2＝φ0>φ3，故C错误．
【变式】如图甲所示，在某电场中建立x坐标轴，A、B为x轴上的两点，xA、xB分别为A、B两点在x轴上的坐标值．一电子仅在电场力作用下沿x轴运动，该电子的电势能Ep随其坐标x变化的关系如图乙所示，EpA和EpB分别表示电子在A、B两点时的电势能．则下列说法中正确的是( )
A．该电场可能是孤立的点电荷形成的电场 B．A点的电场强度小于B点的电场强度
C．电子由A点运动到B点的过程中电场力对其所做的功W＝EpA－EpB
D．电子在A点的动能大于在B点的动能
【答案】CD
【解析】由于A、B两点的电势能与两个位置间的关系是一条过原点的直线，说明电势是均匀增加的，所以一定是个匀强电场，而不是孤立的点电荷形成的电场，故A错误；由上可知是匀强电场，所以A、B两点的电场强度相等，故B错误；由图乙可知，电子在 A、B两点的电势能关系为EpB>EpA，说明电子由 A运动到B时电势能增大，电场力做负功，电场力对其所做的功为W＝EpA－EpB，故C正确；电场力做负功，动能减小，所以A点的动能大于B点的动能，故D正确．
【题型演练】
1．(2019·黑龙江大庆模拟)关于静电场，下列说法正确的是( )
A．将负电荷由电势低的地方移到电势高的地方，电势能一定增加
B．无论是正电荷还是负电荷，从电场中某点移到无穷远处时，静电力做的正功越多，电荷在该点的电势能越大
C．在同一个等势面上的各点，场强的大小必然是相等的
D．电势降低的方向就是电场强度的方向
【答案】B
【解析】将负电荷由低电势点移到高电势点，电场力做正功，电势能减小，选项A错误；无论是正电荷还是负电荷，从电场中某点移到无穷远处时，因无穷远处电势能为零，因此静电力做正功越多，电荷在该点的电势能越大，选项B正确；在同一等势面上，电势处处相等，场强不一定相等，选项C错误；电势降低最快的方向才是电场强度的方向，选项D错误．
2.一个电子只在电场力作用下从a点运动到b点的轨迹如图中虚线所示，图中平行实线可能是电场线也可能是等势线，则以下说法正确的是( )
A．无论图中的实线是电场线还是等势线，a点的电场强度都比b点的电场强度小
B．无论图中的实线是电场线还是等势线，a点的电势都比b点的电势高
C．无论图中的实线是电场线还是等势线，电子在a点的电势能都比在b点的电势能小
D．如果图中的实线是等势线，电子在a点的速率一定大于在b点的速率
【答案】D.
【解析】根据电场线和等势线的特点及两者的关系可知，无论图中的实线是电场线还是等势线，a、b两点的电场强度都相等；若图中实线是电场线，则根据做曲线运动的物体一定受到指向轨迹凹侧的合外力，可知电子受到的电场力方向水平向右，电场线方向水平向左，a点的电势比b点的电势低，电子从a点运动到b点的过程中，电场力做正功，电势能减小，动能增大，电子在a点的电势能比在b点的电势能大，电子在a点的速率一定小于在b点的速率；若图中实线是等势线，则根据电场线和等势线垂直的关系和物体做曲线运动的条件，可知电子受到的电场力方向竖直向下，电场线方向竖直向上，a点的电势比b点的电势高，电子从a点运动到b点的过程中，电场力做负功，电势能增加，动能减小，电子在a点的电势能比在b点的电势能小，电子在a点的速率一定大于在b点的速率．综上所述，选项D正确．
3．(2018·高考天津卷)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为aM、aN，速度大小分别为vM、vN，电势能分别为EpM、EpN.下列判断正确的是( )
A．vM＜vN，aM＜aN B．vM＜vN，φM＜φN
C．φM＜φN，EpM＜EpN D．aM＜aN，EpM＜EpN
【答案】D
【解析】电场线越密，电场强度越大，同一个粒子受到的电场力越大，根据牛顿第二定律可知其加速度越大，故有aM＜aN；若粒子从M运动到N点，根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做负功，电势能增大，动能减小，即vM＞vN，EpM＜EpN，负电荷在低电势处电势能大，故φM＞φN；
若粒子从N运动到M，根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做正功，电势能减小，动能增大，即vM＞vN，EpM＜EpN，负电荷在低电势处电势能大，故φM＞φN.
综上所述，D正确．
4.(2019·湖北省重点中学联考)如图所示，水平面内有A、B、C、D、E、F六个点，它们均匀分布在半径为
R＝2 cm的同一圆周上，空间有一方向与圆平面平行的匀强电场．已知A、C、E三点的电势分别为φA＝(2－eq \r(3)) V、φC＝2 V、φE＝(2＋eq \r(3)) V，下列判断正确的是( )
A．电场强度的方向由A指向D B．电场强度的大小为1 V/m
C．该圆周上的点电势最高为4 V D．将电子从D点沿DEF移到F点，静电力做正功
【答案】C
【解析】在匀强电场中AE连线的中点G的电势φG＝eq \f(1,2)(φA＋φE)＝2 V＝φC，所以直线COGF为等势线，在匀强电场中等势线相互平行，电场线与等势线相互垂直，且由电势高的等势线指向电势低的等势线，可知直线AB、直线DE分别为等势线，直线DB、直线EA分别为电场线，可知电场强度的方向由E指向A(或由D指向B)，故A错误；E、A两点间的电势差UEA＝φE－φA＝2eq \r(3) V，沿电场方向的距离d＝eq \r(3)R＝eq \f(\r(3),50) m，电场强度E＝eq \f(UEA,d)＝100 V/m，故B错误；过圆心O做EA的平行线，与圆的交点H处电势最高，UHO＝ER＝2 V，由UHO＝φH－φO可得：最高电势φH＝UHO＋φO＝4 V，故C正确；将电子从D点移到F点，静电力先做正功再做负功，故D错误．
5.图中虚线是某电场的一组等势面．两个带电粒子从P点沿等势面的切线方向射入电场，粒子仅受电场力
作用，运动轨迹如实线所示，a、b是实线与虚线的交点．下列说法正确的是( )
A．两粒子的电性相同 B．a点的场强小于b点的场强
C．a点的电势高于b点的电势 D．与P点相比两个粒子的电势能均增大
【答案】B
【解析】根据轨迹的弯曲方向可知，a粒子受到中心电荷的斥力，而b粒子受到中心电荷的引力，说明a与中心电荷电性相同，b与中心电荷的电性相反，则两粒子的电性相反，故A错误；由等势面的分布可知，该电场是点电荷产生的，由场强公式E＝keq \f(Q,r2)可知，a点的场强小于b点的场强，故B正确；由于中心电荷的电性无法判断，电场线方向无法判定，则不能比较a、b的电势高低，故C错误；电场力对两粒子均做正功，则两个粒子的电势能均减小，故D错误．
6.如图所示，a、b、c、d是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab＝cd＝L，ad＝bc＝2L，电场线与矩形所在的平面平行．已知a点电势为20 V，b点电势为24 V，d点电势为12 V．一个质子从b点以速度v0射入此电场，入射方向与bc成45°角，一段时间后经过c点．不计质子的重力．下列判断正确的是( )
A．c点电势高于a点电势 B．场强的方向由b指向d
C．质子从b运动到c，电场力做功为8 eV D．质子从b运动到c，电场力做功为4 eV
【答案】C
【解析】.由于是匀强电场，故a、d的中点(设为E)电势应为a、d两点的一半，即16 V，那么E、b的中点F电势是20 V，和a点一样．连接a、F得到等势线，则电场线与它垂直，正好是由b指向E.那么cE平行于aF，故c点电势与E相同，也为16 V，小于a点电势，A错误；场强的方向由b指向E，B错误；从b到c电势降落了8 V，质子电荷量为e，质子从b运动到c，电场力做功8 eV，电势能减小8 eV，C正确，D错误．
7.如图所示，一质量为m、电荷量为q(q>0)的液滴，在场强大小为eq \f(\r(3)mg,q)、方向水平向右的匀强电场中运动，
运动轨迹在竖直平面内．A、B为其运动轨迹上的两点，已知该液滴在A点的速度大小为v0，方向与电场方
向的夹角为60°；它运动到B点时速度方向与电场方向的夹角为30°.求A、B两点间的电势差．
【答案】eq \f(3mv\\al(2,0),8q)
【解析】由题意知qE＝eq \r(3)mg，液滴重力不能忽略，把运动分解
水平方向：vsin 60°＝v0sin 30°＋eq \f(qE,m)t①
竖直方向：vcs 60°＝v0cs 30°－gt②
由①②可得：v＝eq \f(2\r(3),3)v0，t＝eq \f(\r(3)v0,6g)
由牛顿第二定律得水平方向加速度a＝eq \f(qE,m)＝eq \r(3)g，
水平位移：x＝v0sin 30°·t＋eq \f(1,2)(eq \r(3)g)t2＝eq \f(\r(3)v\\al(2,0),8g)UAB＝Ex＝eq \f(3mv\\al(2,0),8q).
8．在光滑绝缘的水平面上，用长为2L的绝缘轻杆连接两个质量均为m的带电小球A和B.A球的带电荷量
为＋2q，B球的带电荷量为－3q，组成一带电系统，如图所示，虚线MP为A、B两球连线的垂直平分线，
虚线NQ与MP平行且相距5L.最初A和B分别静止于虚线MP的两侧，距MP的距离均为L，且A球距虚
线NQ的距离为4L.若视小球为质点，不计轻杆的质量，在虚线MP、NQ间加上水平向右、场强大小为E
的匀强电场后，试求：
(1)B球刚进入电场时，带电系统的速度大小；
(2)带电系统向右运动的最大距离；
(3)带电系统从开始运动到速度第一次为零时，B球电势能的变化量．
【答案】(1) eq \r(\f(2qEL,m)) (2)3L (3)6qEL
【解析】(1)设B球刚进入电场时，系统的速度为v1，
对A、B系统应用动能定理：
2qEL＝eq \f(1,2)×2mveq \\al(2,1)，
则v1＝eq \r(\f(2qEL,m)).
(2)设球A向右运动s时，系统速度为零，
由动能定理，得：
2qEs＝3qE(s－L)，
则s＝3L.
(3)带电系统的速度第一次为零时，B球克服电场力做功
WFB＝6qEL，
则B球电势能增加了6qEL.
判断依据
判断方法
电场线方向
沿电场线方向电势逐渐降低
场源电荷的正负
取无穷远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低
电势能的高低
正电荷在电势较高处电势能大，负电荷在电势较低处电势能大
电场力做功
根据UAB＝eq \f(WAB,q)，将WAB、q的正负号代入，由UAB的正负判断φA、φB的高低
判断方法
方法解读
公式法
将电荷量、电势连同正负号一起代入公式Ep＝qφ，正Ep的绝对值越大，电势能越大；负Ep的绝对值越大，电势能越小
电势法
正电荷在电势高的地方电势能大
负电荷在电势低的地方电势能大
做功法
电场力做正功，电势能减小
电场力做负功，电势能增加
能量守
恒法
在电场中，若只有电场力做功时，电荷的动能和电势能相互转化，动能增加，电势能减小，反之，动能减小，电势能增加
判断电势差大小及电势高低
距离相等的两点间的电势差，E越大，U越大，进而判断电势的高低
判断场强变化
φ－x图象的斜率k＝eq \f(Δφ,Δx)＝eq \f(U,d)＝Ex，斜率的大小表示场强的大小，正负表示场强的方向
判断场强大小
等差等势面越密，场强越大
电场
等势线(面)
重要描述
匀强电场
垂直于电场线的一簇平面
点电荷的电场
以点电荷为球心的一簇球面
等量异种点电荷的电场
连线的中垂线上电势处处为零
等量同种(正)点电荷的电场
连线上，中点的电势最低；中垂线上，中点的电势最高
v t图象
根据v t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化
φ x图象
(1)电场强度的大小等于φ x图线的斜率大小，电场强度为零处，φ x图线存在极值，其切线的斜率为零；
(2)在φ x图象中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度的方向；
(3)在φ x图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正负，然后做出判断
Ex图象
(1)反映了电场强度随位移变化的规律；(2)E＞0表示场强沿x轴正方向，E＜0表示场强沿x轴负方向；
(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定
Epx图象
(1)反映了电势能随位移变化的规律；
(2)图线的切线斜率大小等于电场力大小；
(3)进一步判断场强、动能、加速度等随位移的变化情况
【专题导航】
目录
TOC \ "1-3" \h \u \l "_Tc6885" 热点题型一 电势高低、电势能大小的判断 PAGEREF _Tc6885 1
\l "_Tc27368" 热点题型二 电势差与电场强度的关系 PAGEREF _Tc27368 3
\l "_Tc2143" 在匀强电场中由公式U＝Ed得出的“一式二结论” PAGEREF _Tc2143 4
\l "_Tc15973" U＝Ed在非匀强电场中的应用 PAGEREF _Tc15973 7
\l "_Tc3133" 热点题型三 电场线、等势线(面)及带电粒子的运动轨迹问题 PAGEREF _Tc3133 7
\l "_Tc16748" 带电粒子运动轨迹的分析 PAGEREF _Tc16748 8
\l "_Tc14958" 等势面的综合应用 PAGEREF _Tc14958 9
\l "_Tc26535" 热点题型四 静电场的图象问题 PAGEREF _Tc26535 10
\l "_Tc12650" v－t图象 PAGEREF _Tc12650 11
\l "_Tc20809" φ－x图象 PAGEREF _Tc20809 12
\l "_Tc26088" E－x图象 PAGEREF _Tc26088 13
\l "_Tc18507" Ep－x图象 PAGEREF _Tc18507 14
\l "_Tc2448" 【题型演练】 PAGEREF _Tc2448 15
【题型归纳】
热点题型一 电势高低、电势能大小的判断
1．电势高低的判断
2.电势能大小的判断
3.电场中的功能关系
(1)若只有电场力做功，电势能与动能之和保持不变．
(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．
(3)除重力、弹簧弹力之外，其他各力对物体做的功等于物体机械能的变化．
(4)所有外力对物体所做的功等于物体动能的变化．
【例1】(2019·广东韶关质检)如图所示，虚线表示某电场的等势面，实线表示一带电粒子仅在电场力作用下
运动的径迹．粒子在A点的加速度为 aA、动能为 EkA、电势能为 EpA；在B点的加速度 为aB、动能为 EkB、
电势能为 EpB.则下列结论正确的是( )
A．aA>aB，EkA>EkB B．aA
【解析】根据图中等势面分布可知，＋5 V等势面处场强小于－5 V等势面处场强，带电粒子在A点所受的电场力小于在B点所受的电场力，根据牛顿第二定律，aA
【变式1】(2019·江苏南京师范大学附属中学高三模拟)某静电除尘设备集尘板的内壁带正电，设备中心位置有一个带负电的放电极，它们之间的电场线分布如图所示，虚线为某带电烟尘颗粒(重力不计)的运动轨迹，A、B是轨迹上的两点，C点与B点关于放电极对称，下列说法正确的是( )
A．A点电势低于B点电势 B．A点电场强度小于C点电场强度
C．烟尘颗粒在A点的动能小于在B点的动能 D．烟尘颗粒在A点的电势能小于在B点的电势能
【答案】AC
【解析】由沿电场线方向电势降低可知，A点电势低于B点电势，A正确；由图可知，A点处电场线比C点处密集，因此A点的场强大于C点场强，B错误；烟尘颗粒带负电，从A到B的过程中，电场力做正功，动能增加，烟尘颗粒在A点的动能小于在B点的动能，电势能减小，烟尘颗粒在A点的电势能大于在B点的电势能，C正确，D错误．
【变式2】(多选)如图所示，在点电荷Q产生的电场中，实线MN是一条方向未标出的电场线，虚线AB是
一个电子只在静电力作用下的运动轨迹．设电子在A、B两点的加速度大小分别为aA、aB，电势能分别为
EpA、EpB.下列说法正确的是( )
A．电子一定从A向B运动 B．若aA＞aB，则Q靠近M端且为正电荷
C．无论Q为正电荷还是负电荷一定有EpA＜EpB D．B点电势可能高于A点电势
【答案】 BC
【解析】 若Q在M端，由电子运动的轨迹可知Q为正电荷，电子从A向B运动或从B向A运动均可，由于rA＜rB，故EA＞EB，FA＞FB，aA＞aB，φA＞φB，EpA＜EpB；若Q在N端，由电子运动的轨迹可知Q为负电荷，且电子从A向B运动或从B向A运动均可，由rA＞rB，故EA
1．公式E＝eq \f(U,d)的三点注意
(1)只适用于匀强电场．
(2)d为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离．
(3)电场强度的方向是电势降低最快的方向．
2.电场线、电势、电场强度的关系
(1)电场线与电场强度的关系：电场线越密的地方表示电场强度越大，电场线上某点的切线方向表示该点的电场强度方向．
(2)电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．
(3)电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高．
3．E＝eq \f(U,d)在非匀强电场中的三点妙用
4.解题思路
在匀强电场中由公式U＝Ed得出的“一式二结论”
(1)“一式”：E＝eq \f(U,d)＝eq \f(W,qd)，其中d是沿电场线方向上的距离．
(2)“二结论”
结论1：匀强电场中的任一线段AB的中点C的电势φC＝eq \f(φA＋φB,2)，如图甲所示．
结论2：匀强电场中若两线段AB∥CD，且AB＝CD，则UAB＝UCD(或φA－φB＝φC－φD)，如图乙所示．
【例2】(2019·山东潍坊模拟)如图所示，匀强电场的方向平行于xOy坐标系平面，其中坐标原点O处的电势为2 V，a点的坐标为(0 cm，4 cm)，电势为8 V，b点的坐标为(3 cm，0 cm)，电势为8 V，则电场强度的大小为( )
A．250 V/m B．200 V/m C．150 V/m D．120 V/m
【答案】A
【解析】由题意可知a、b两点的电势相等，则ab为一条等势线，又O点电势为2 V，则知匀强电场的场强方向垂直于ab指向左下方．
过O点作ab的垂线交ab于c点，
由几何关系得tan∠b＝eq \f(4,3)，得∠b＝53°，Oc＝Ob·sin∠b＝0.03 m×sin 53°＝2.4×10－2 m，
c、O间的电势差U＝8 V－2 V＝6 V，
则电场强度大小E＝eq \f(U,Oc)＝250 V/m，故A正确．
【变式1】(2017·高考全国卷Ⅲ)一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，
三点的电势分别为10 V、17 V、26 V．下列说法正确的是( )
A．电场强度的大小为2.5 V/cm B．坐标原点处的电势为1 V
C．电子在a点的电势能比在b点的低7 eV D．电子从b点运动到c点，电场力做功为9 eV
【答案】ABD
【解析】ac垂直于bc，沿ca和cb两方向的场强分量大小分别为E1＝eq \f(Uca,ac)＝2 V/cm、E2＝eq \f(Ucb,bc)＝1.5 V/cm，根据矢量合成可知E＝2.5 V/cm，A项正确；根据在匀强电场中平行线上等距同向的两点间的电势差相等，有φO－φa＝φb－φc，得φO＝1 V，B项正确；电子在a、b、c三点的电势能分别为－10 eV、－17 eV和－26 eV，故电子在a点的电势能比在b点的高7 eV，C项错误；电子从b点运动到c点，电场力做功W＝(－17 eV)－(－26 eV)＝9 eV，D项正确．
【变式2】(2018·高考全国卷Ⅱ)如图，同一平面内的a、b、c、d四点处于匀强电场中，电场方向与此平面
平行，M为a、c连线的中点，N为b、d连线的中点．一电荷量为q(q＞0)的粒子从a点移动到b点，其电
势能减小W1；若该粒子从c点移动到d点，其电势能减小W2.下列说法正确的是( )
A．此匀强电场的场强方向一定与a、b两点连线平行
B．若该粒子从M点移动到N点，则电场力做功一定为eq \f(W1＋W2,2)
C．若c、d之间的距离为L，则该电场的场强大小一定为eq \f(W2,qL)
D．若W1＝W2，则a、M两点之间的电势差一定等于b、N两点之间的电势差
【答案】 BD
【解析】 结合题意，只能判定Uab＞0、Ucd＞0，但电场方向不能得出，A错误；根据电场力做功与电势能变化量的关系有W1＝q(φa－φb)①，W2＝q(φc－φd)②，WMN＝q(φM－φN)③，根据匀强电场中“同一条直线上两点间的电势差与两点间的距离成正比”的规律可知，UaM＝UMc，即φa－φM＝φM－φc，可得φM＝eq \f(φa＋φc,2)④，同理可得φN＝eq \f(φb＋φd,2)⑤，联立①②③④⑤式可得WMN＝eq \f(W1＋W2,2)，B项正确；电场强度的方向只有沿c→d时，场强E＝eq \f(W2,qL)，但本题中电场方向未知，故C错误；若W1＝W2，则φa－φb＝φc－φd，结合④⑤两式可推出φa－φM＝φb－φN，D正确．
U＝Ed在非匀强电场中的应用
【例3】．如图所示，在某电场中画出了三条电场线，C点是A、B连线的中点．已知A点的电势为φA＝30 V，B点的电势为φB＝－20 V，则下列说法正确的是( )
A．C点的电势φC＝5 V B．C点的电势φC>5 V
C．C点的电势φC<5 V D．负电荷在A点的电势能大于在B点的电势能
【答案】C.
【解析】从电场线的分布情况可以看出φA－φC>φC－φB，所以有φC<5 V，C正确，A、B错误；因为负电荷在电势高的地方电势能较小，所以D错误
热点题型三 电场线、等势线(面)及带电粒子的运动轨迹问题
1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．
2．几种典型电场的等势线(面)
3.带电粒子在电场中运动轨迹问题的分析方法
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等．
(3)根据动能定理或能量守恒定律判断动能的变化情况．
带电粒子运动轨迹的分析
(1)判断速度方向：带电粒子运动轨迹上某点的切线方向为粒子在该点处的速度方向．
(2)判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹的凹侧，再根据粒子的正、负判断场强的方向．
(3)判断电场力做功的正、负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．
【例4】(2019·浙江名校协作体)阴极射线示波管的聚焦电场是由电极A1、A2形成的实线为电场线，虚线为
等势线，Z轴为该电场的中心轴线，P、Q、R为一个从左侧进入聚焦电场的电子运动轨迹上的三点，则( )
A．电极A1的电势低于电极A2的电势 B．电场中Q点的电场强度小于R点的电场强度
C．电子在P点处的动能大于在Q点处的动能 D．电子从P至R的运动过程中，电场力对它一直做正功
【答案】 AD
【解析】 沿电场线电势降低，因此电极A1的电势低于电极A2，故A正确；电子从P至R的运动过程中，是由低电势向高电势运动，电场力做正功，动能增加，电势能减小，故C错误，D正确；Q点电场线比R点电场线密，据电场线的疏密程度可知Q点的电场强度大于R点的电场强度，故B错误．
【变式】如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知( )
A．Q点的电势比P点高 B．油滴在Q点的动能比它在P点的大
C．油滴在Q点的电势能比它在P点的大 D．油滴在Q点的加速度大小比它在P点的小
【答案】AB.
【解析】根据带负电的油滴在竖直面内的轨迹可知，油滴所受合外力一定向上，则所受电场力一定向上，且电场力大于重力，故匀强电场的方向竖直向下，Q点的电势比P点高，选项A正确；油滴从P点运动到Q点，根据动能定理，合外力做正功，动能增大，所以油滴在Q点的动能比它在P点的大，选项B正确；油滴从P点运动到Q点，电场力做正功，电势能减小，油滴在Q点的电势能比它在P点的小，选项C错误；由于带电油滴所受的电场力和重力均为恒力，所以油滴在Q点的加速度和它在P点的加速度大小相等，选项D错误．
等势面的综合应用
【例5】．(多选)(2018·高考全国卷 Ⅰ )图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为2 V．一电子经过a时的动能为10 eV，从a到d的过程中克服电场力所做的功为6 eV.下列说法正确的是( )
A．平面c上的电势为零 B．该电子可能到达不了平面f
C．该电子经过平面d时，其电势能为4 eV D．该电子经过平面b时的速率是经过d时的2倍
【答案】AB.
【解析】电子在等势面b时的电势能为E＝qφ＝－2 eV，电子由a到d的过程电场力做负功，电势能增加6 eV，由于相邻两等势面之间的距离相等，故相邻两等势面之间的电势差相等，则电子由a到b、由b到c、由c到d、由d到f电势能均增加2 eV，则电子在等势面c的电势能为零，等势面c的电势为零，A正确；由以上分析可知，电子在等势面d的电势能应为2 eV，C错误；电子在等势面b的动能为8 eV，电子在等势面d的动能为4 eV，由公式Ek＝eq \f(1,2)mv2可知，该电子经过平面b时的速率为经过平面d时速率的eq \r(2)倍，D错误；如果电子的速度与等势面不垂直，则电子在该匀强电场中做曲线运动，所以电子可能到达不了平面f就返回平面a，B正确．
【变式】(2019·湖南长沙模拟)如图所示，M、N、P三点位于直角三角形的三个顶点上，∠PMN＝30°，∠MNP＝60°，一负点电荷位于三角形的平面上，已知M点和N点的电势相等，P点的电势与MN中点F的电势相等，则下列说法正确的是 ( )
A．M点和P点的电场强度相等
B．N点和P点的电场强度相等
C．同一正电荷在M点时的电势能大于在P点时的电势能
D．同一正电荷在N点时的电势能小于在P点时的电势能
【答案】C
【解析】由M点和N点的电势相等，P点的电势与F点的电势相等，则知负点电荷Q应位于MN连线的垂直平分线和PF连线的垂直平分线上，作图得到Q的位置如图．
可知P点离Q近，场强较大，故A错误；N点离Q较远，则N点的场强比P点的小，故B错误；正电荷从M点运动到P点，电场力做正功，电势能减小，则同一正电荷在M点的电势能大于在P点的电势能，故C正确；M点的电势和N点的电势相等，所以正电荷从N点运动到P点，电场力做正功，电势能减小，则同一正电荷在N点的电势能大于在P点的电势能，故D错误．
热点题型四 静电场的图象问题
几种常见图象的特点及规律
v－t图象
【例6】．(多选)(2019·安徽黄山模拟)光滑绝缘水平面上固定两个等量点电荷，它们连线的中垂线上有A、B、C三点，如图甲所示．一质量m＝1 g的带正电小物块由A点静止释放，并以此时为计时起点，沿光滑水平面经过B、C两点(图中未画出)，其运动过程的v－t图象如图乙所示，其中图线在B点位置时斜率最大，根据图线可以确定( )
A．中垂线上B点电场强度最大 B．A、B两点之间的位移大小
C．B点是连线中点，C与A点必在连线两侧 D．UBC>UAB
【答案】AD.
【解析】v－t图象的斜率表示加速度，可知小物块在B点的加速度最大，所受的电场力最大，所以B点的电场强度最大，A正确；小物块由A运动到B的过程中，由图可知A、B两点的速度，已知小物块的质量，则由动能定理可知qUAB＝eq \f(1,2)mveq \\al(2,B)－eq \f(1,2)mveq \\al(2,A)，由上式可求出小物块由A运动到B的过程中电场力所做的功qUAB，因为电场强度的关系未知，则不能求解A、B两点之间的位移大小，B错误；中垂线上电场线分布不是均匀的，B点不在连线中点，C错误；在小物块由A运动到B的过程中，根据动能定理有
qUAB＝eq \f(1,2)mveq \\al(2,B)－eq \f(1,2)mveq \\al(2,A)＝(eq \f(1,2)×1×10－3×42－0) J＝8×10－3 J，同理，在小物块由B运动到C的过程中，有
qUBC＝eq \f(1,2)mveq \\al(2,C)－eq \f(1,2)mveq \\al(2,B)＝(eq \f(1,2)×1×10－3×72－eq \f(1,2)×1×10－3×42) J＝16.5×10－3 J，对比可得UBC>UAB，D正确．
φ－x图象
【例7】(2019·福建泉州模拟)在坐标－x0到x0之间有一静电场，x轴上各点的电势φ随坐标x的变化关系如图所示，一电荷量为e的质子从－x0处以一定初动能仅在电场力作用下沿x轴正向穿过该电场区域．则该质子( )
A．在－x0～0区间一直做加速运动 B．在0～x0区间受到的电场力一直减小
C．在－x0～0区间电势能一直减小 D．在－x0～0区间电势能一直增加
【答案】 D
【解析】从－x0到0，电势逐渐升高，意味着该区域内的场强方向向左，质子受到的电场力向左，与运动方向相反，所以质子做减速运动，A错误；设在x～x＋Δx，电势为φ～φ＋Δφ，根据场强与电势差的关系式E＝eq \f(Δφ,Δx)，当Δx无限趋近于零时，eq \f(Δφ,Δx)表示x处的场强大小(即φ～x图线的斜率)，从0到x0区间，图线的斜率先增加后减小，所以电场强度先增大后减小，根据F＝Ee，质子受到的电场力先增大后减小，B错误；在－x0～0区间质子受到的电场力方向向左，与运动方向相反，电场力做负功，电势能增加，C错误，D正确．
【变式】在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确的有( )
A．q1和q2带有异种电荷 B．x1处的电场强度为零
C．负电荷从x1移到x2，电势能减小 D．负电荷从x1移到x2，受到的电场力增大
【答案】AC
【解析】由x1处电势为零可知，两点电荷q1和q2带有异种电荷，选项A正确；在φ x图象中，图象切线的斜率表示电场强度，则x1处的电场强度不为零，选项B错误；且有x1到x2电场强度逐渐减小，负电荷受到的电场力逐渐减小，选项D错误；由Ep＝φq可知，负电荷在电势高处的电势能低，负电荷从x1移到x2，电势能减小，选项C正确．
E－x图象
【例8】．(多选)(2019·山东潍坊实验中学模拟)某电场中沿x轴上各点的电场强度大小变化如图所示．场强方向与x轴平行，规定沿x轴正方向为正，一负点电荷从坐标原点O以一定的初速度沿x轴负方向运动，到达x1位置时速度第一次为零，到达x2位置时速度第二次为零，不计点电荷的重力．下列说法正确的是( )
A．点电荷从x1运动到x2的过程中，速度先保持不变，然后均匀增大再均匀减小
B．点电荷从O沿x轴正方向运动到x2的过程中，加速度先均匀增大再均匀减小
C．电势差UOx1＜UOx2
D．在整个运动过程中，点电荷在x1、x2位置时的电势能最大
【答案】BD.
【解析】点电荷从x1运动到x2的过程中，将运动阶段分成两段：点电荷从x1运动到O的过程中，初速度为0，根据牛顿第二定律有a＝eq \f(F,m)＝eq \f(Eq,m)，电场强度E不变，所以加速度a不变，点电荷做匀加速运动；点电荷从O运动到x2的过程中，根据牛顿第二定律有a＝eq \f(F,m)＝eq \f(Eq,m)，电场强度E先均匀增大再均匀减小，所以加速度a先均匀增大再均匀减小，速度不是均匀变化的，故A错误，B正确；点电荷从O运动到x1的过程中，根据动能定理有UOx1q＝0－eq \f(1,2)mveq \\al(2,0)，点电荷从O运动到x2的过程中，根据动能定理有UOx2q＝0－eq \f(1,2)mveq \\al(2,0)，所以电势差UOx1＝UOx2，故C错误；点电荷在运动过程中仅有电场力做功，动能和电势能之和保持不变，点电荷在x1、x2位置动能最小，则电势能最大，D正确．
【变式】(2019·石家庄模拟)如图所示，真空中有一半径为R、电荷量为＋Q的均匀带电球体，以球心为坐标
原点，沿半径方向建立x轴．理论分析表明，x轴上各点的场强随x变化关系如图乙所示，则( )
A．x2处场强大小为eq \f(kQ,x\\al(2,2)) B．球内部的电场为匀强电场
C．x1、x2两点处的电势相同 D．假设将试探电荷沿x轴移动，则从x1移到R处和从R移到x2处电场力做功相同
【答案】A
【解析】计算x2处的电场强度时，可把带电球体等效为位于原点的点电荷，则有x2处场强大小为E＝keq \f(Q,x\\al(2,2))，故选项A正确；由乙图Ex图象可知，球内部由O到球表面区间电场强度均匀增大，所以内部电场为非匀强电场，故选项B错误；x轴上O点右侧的电场方向始终是向右的，沿着电场的方向电势逐渐减小，可知φx1>φx2，故选项C错误；Ex 图象与x轴所围面积表示电势差，由乙图可知两处面积不相等，所以x1处与球表面、球表面与x2处的电势差不同，则将试探电荷沿x轴从x1移到R处和从R移到x2处电场力做功不相同，故选项D错误．
Ep－x图象
【例9】.(2019·河北张家口一模)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化的关系如图所示，其中0～x2段是关于直线x＝x1对称的曲线，x2～x3段是直线，则下列说法正确的是( )
A．x1处电场强度最小，但不为零
B．粒子在0～x2段做匀变速运动，x2～x3段做匀速直线运动
C．在0、x1、x2、x3处电势φ0、φ1、 φ2、φ3的关系为φ3>φ2＝φ0>φ1
D．x2～x3段的电场强度大小、方向均不变
【答案】D
【解析】.根据Ep＝qφ，E＝eq \f(Δφ,Δx)，得E＝eq \f(1,q)·eq \f(ΔEp,Δx)，由数学知识可知Ep－x图象切线的斜率等于eq \f(ΔEp,Δx)，x1处切线斜率为零，则知x1处电场强度为零，故A错误；由题图看出在0～x1段图象切线的斜率不断减小，由上式知电场强度减小，粒子所受的电场力减小，加速度减小，做非匀变速运动，x1～x2段图象切线的斜率不断增大，电场强度增大，粒子所受的电场力增大，做非匀变速运动，x2～x3段斜率不变，电场强度不变，即电场强度大小和方向均不变，是匀强电场，粒子所受的电场力不变，做匀变速直线运动，故B错误，D正确；根据Ep＝qφ，粒子带负电，q<0，则知，电势能越大，粒子所在处的电势越低，所以有φ1>φ2＝φ0>φ3，故C错误．
【变式】如图甲所示，在某电场中建立x坐标轴，A、B为x轴上的两点，xA、xB分别为A、B两点在x轴上的坐标值．一电子仅在电场力作用下沿x轴运动，该电子的电势能Ep随其坐标x变化的关系如图乙所示，EpA和EpB分别表示电子在A、B两点时的电势能．则下列说法中正确的是( )
A．该电场可能是孤立的点电荷形成的电场 B．A点的电场强度小于B点的电场强度
C．电子由A点运动到B点的过程中电场力对其所做的功W＝EpA－EpB
D．电子在A点的动能大于在B点的动能
【答案】CD
【解析】由于A、B两点的电势能与两个位置间的关系是一条过原点的直线，说明电势是均匀增加的，所以一定是个匀强电场，而不是孤立的点电荷形成的电场，故A错误；由上可知是匀强电场，所以A、B两点的电场强度相等，故B错误；由图乙可知，电子在 A、B两点的电势能关系为EpB>EpA，说明电子由 A运动到B时电势能增大，电场力做负功，电场力对其所做的功为W＝EpA－EpB，故C正确；电场力做负功，动能减小，所以A点的动能大于B点的动能，故D正确．
【题型演练】
1．(2019·黑龙江大庆模拟)关于静电场，下列说法正确的是( )
A．将负电荷由电势低的地方移到电势高的地方，电势能一定增加
B．无论是正电荷还是负电荷，从电场中某点移到无穷远处时，静电力做的正功越多，电荷在该点的电势能越大
C．在同一个等势面上的各点，场强的大小必然是相等的
D．电势降低的方向就是电场强度的方向
【答案】B
【解析】将负电荷由低电势点移到高电势点，电场力做正功，电势能减小，选项A错误；无论是正电荷还是负电荷，从电场中某点移到无穷远处时，因无穷远处电势能为零，因此静电力做正功越多，电荷在该点的电势能越大，选项B正确；在同一等势面上，电势处处相等，场强不一定相等，选项C错误；电势降低最快的方向才是电场强度的方向，选项D错误．
2.一个电子只在电场力作用下从a点运动到b点的轨迹如图中虚线所示，图中平行实线可能是电场线也可能是等势线，则以下说法正确的是( )
A．无论图中的实线是电场线还是等势线，a点的电场强度都比b点的电场强度小
B．无论图中的实线是电场线还是等势线，a点的电势都比b点的电势高
C．无论图中的实线是电场线还是等势线，电子在a点的电势能都比在b点的电势能小
D．如果图中的实线是等势线，电子在a点的速率一定大于在b点的速率
【答案】D.
【解析】根据电场线和等势线的特点及两者的关系可知，无论图中的实线是电场线还是等势线，a、b两点的电场强度都相等；若图中实线是电场线，则根据做曲线运动的物体一定受到指向轨迹凹侧的合外力，可知电子受到的电场力方向水平向右，电场线方向水平向左，a点的电势比b点的电势低，电子从a点运动到b点的过程中，电场力做正功，电势能减小，动能增大，电子在a点的电势能比在b点的电势能大，电子在a点的速率一定小于在b点的速率；若图中实线是等势线，则根据电场线和等势线垂直的关系和物体做曲线运动的条件，可知电子受到的电场力方向竖直向下，电场线方向竖直向上，a点的电势比b点的电势高，电子从a点运动到b点的过程中，电场力做负功，电势能增加，动能减小，电子在a点的电势能比在b点的电势能小，电子在a点的速率一定大于在b点的速率．综上所述，选项D正确．
3．(2018·高考天津卷)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为aM、aN，速度大小分别为vM、vN，电势能分别为EpM、EpN.下列判断正确的是( )
A．vM＜vN，aM＜aN B．vM＜vN，φM＜φN
C．φM＜φN，EpM＜EpN D．aM＜aN，EpM＜EpN
【答案】D
【解析】电场线越密，电场强度越大，同一个粒子受到的电场力越大，根据牛顿第二定律可知其加速度越大，故有aM＜aN；若粒子从M运动到N点，根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做负功，电势能增大，动能减小，即vM＞vN，EpM＜EpN，负电荷在低电势处电势能大，故φM＞φN；
若粒子从N运动到M，根据带电粒子所受电场力指向轨迹弯曲的内侧，可知在某点的电场力方向和速度方向如图所示，故电场力做正功，电势能减小，动能增大，即vM＞vN，EpM＜EpN，负电荷在低电势处电势能大，故φM＞φN.
综上所述，D正确．
4.(2019·湖北省重点中学联考)如图所示，水平面内有A、B、C、D、E、F六个点，它们均匀分布在半径为
R＝2 cm的同一圆周上，空间有一方向与圆平面平行的匀强电场．已知A、C、E三点的电势分别为φA＝(2－eq \r(3)) V、φC＝2 V、φE＝(2＋eq \r(3)) V，下列判断正确的是( )
A．电场强度的方向由A指向D B．电场强度的大小为1 V/m
C．该圆周上的点电势最高为4 V D．将电子从D点沿DEF移到F点，静电力做正功
【答案】C
【解析】在匀强电场中AE连线的中点G的电势φG＝eq \f(1,2)(φA＋φE)＝2 V＝φC，所以直线COGF为等势线，在匀强电场中等势线相互平行，电场线与等势线相互垂直，且由电势高的等势线指向电势低的等势线，可知直线AB、直线DE分别为等势线，直线DB、直线EA分别为电场线，可知电场强度的方向由E指向A(或由D指向B)，故A错误；E、A两点间的电势差UEA＝φE－φA＝2eq \r(3) V，沿电场方向的距离d＝eq \r(3)R＝eq \f(\r(3),50) m，电场强度E＝eq \f(UEA,d)＝100 V/m，故B错误；过圆心O做EA的平行线，与圆的交点H处电势最高，UHO＝ER＝2 V，由UHO＝φH－φO可得：最高电势φH＝UHO＋φO＝4 V，故C正确；将电子从D点移到F点，静电力先做正功再做负功，故D错误．
5.图中虚线是某电场的一组等势面．两个带电粒子从P点沿等势面的切线方向射入电场，粒子仅受电场力
作用，运动轨迹如实线所示，a、b是实线与虚线的交点．下列说法正确的是( )
A．两粒子的电性相同 B．a点的场强小于b点的场强
C．a点的电势高于b点的电势 D．与P点相比两个粒子的电势能均增大
【答案】B
【解析】根据轨迹的弯曲方向可知，a粒子受到中心电荷的斥力，而b粒子受到中心电荷的引力，说明a与中心电荷电性相同，b与中心电荷的电性相反，则两粒子的电性相反，故A错误；由等势面的分布可知，该电场是点电荷产生的，由场强公式E＝keq \f(Q,r2)可知，a点的场强小于b点的场强，故B正确；由于中心电荷的电性无法判断，电场线方向无法判定，则不能比较a、b的电势高低，故C错误；电场力对两粒子均做正功，则两个粒子的电势能均减小，故D错误．
6.如图所示，a、b、c、d是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab＝cd＝L，ad＝bc＝2L，电场线与矩形所在的平面平行．已知a点电势为20 V，b点电势为24 V，d点电势为12 V．一个质子从b点以速度v0射入此电场，入射方向与bc成45°角，一段时间后经过c点．不计质子的重力．下列判断正确的是( )
A．c点电势高于a点电势 B．场强的方向由b指向d
C．质子从b运动到c，电场力做功为8 eV D．质子从b运动到c，电场力做功为4 eV
【答案】C
【解析】.由于是匀强电场，故a、d的中点(设为E)电势应为a、d两点的一半，即16 V，那么E、b的中点F电势是20 V，和a点一样．连接a、F得到等势线，则电场线与它垂直，正好是由b指向E.那么cE平行于aF，故c点电势与E相同，也为16 V，小于a点电势，A错误；场强的方向由b指向E，B错误；从b到c电势降落了8 V，质子电荷量为e，质子从b运动到c，电场力做功8 eV，电势能减小8 eV，C正确，D错误．
7.如图所示，一质量为m、电荷量为q(q>0)的液滴，在场强大小为eq \f(\r(3)mg,q)、方向水平向右的匀强电场中运动，
运动轨迹在竖直平面内．A、B为其运动轨迹上的两点，已知该液滴在A点的速度大小为v0，方向与电场方
向的夹角为60°；它运动到B点时速度方向与电场方向的夹角为30°.求A、B两点间的电势差．
【答案】eq \f(3mv\\al(2,0),8q)
【解析】由题意知qE＝eq \r(3)mg，液滴重力不能忽略，把运动分解
水平方向：vsin 60°＝v0sin 30°＋eq \f(qE,m)t①
竖直方向：vcs 60°＝v0cs 30°－gt②
由①②可得：v＝eq \f(2\r(3),3)v0，t＝eq \f(\r(3)v0,6g)
由牛顿第二定律得水平方向加速度a＝eq \f(qE,m)＝eq \r(3)g，
水平位移：x＝v0sin 30°·t＋eq \f(1,2)(eq \r(3)g)t2＝eq \f(\r(3)v\\al(2,0),8g)UAB＝Ex＝eq \f(3mv\\al(2,0),8q).
8．在光滑绝缘的水平面上，用长为2L的绝缘轻杆连接两个质量均为m的带电小球A和B.A球的带电荷量
为＋2q，B球的带电荷量为－3q，组成一带电系统，如图所示，虚线MP为A、B两球连线的垂直平分线，
虚线NQ与MP平行且相距5L.最初A和B分别静止于虚线MP的两侧，距MP的距离均为L，且A球距虚
线NQ的距离为4L.若视小球为质点，不计轻杆的质量，在虚线MP、NQ间加上水平向右、场强大小为E
的匀强电场后，试求：
(1)B球刚进入电场时，带电系统的速度大小；
(2)带电系统向右运动的最大距离；
(3)带电系统从开始运动到速度第一次为零时，B球电势能的变化量．
【答案】(1) eq \r(\f(2qEL,m)) (2)3L (3)6qEL
【解析】(1)设B球刚进入电场时，系统的速度为v1，
对A、B系统应用动能定理：
2qEL＝eq \f(1,2)×2mveq \\al(2,1)，
则v1＝eq \r(\f(2qEL,m)).
(2)设球A向右运动s时，系统速度为零，
由动能定理，得：
2qEs＝3qE(s－L)，
则s＝3L.
(3)带电系统的速度第一次为零时，B球克服电场力做功
WFB＝6qEL，
则B球电势能增加了6qEL.
判断依据
判断方法
电场线方向
沿电场线方向电势逐渐降低
场源电荷的正负
取无穷远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低
电势能的高低
正电荷在电势较高处电势能大，负电荷在电势较低处电势能大
电场力做功
根据UAB＝eq \f(WAB,q)，将WAB、q的正负号代入，由UAB的正负判断φA、φB的高低
判断方法
方法解读
公式法
将电荷量、电势连同正负号一起代入公式Ep＝qφ，正Ep的绝对值越大，电势能越大；负Ep的绝对值越大，电势能越小
电势法
正电荷在电势高的地方电势能大
负电荷在电势低的地方电势能大
做功法
电场力做正功，电势能减小
电场力做负功，电势能增加
能量守
恒法
在电场中，若只有电场力做功时，电荷的动能和电势能相互转化，动能增加，电势能减小，反之，动能减小，电势能增加
判断电势差大小及电势高低
距离相等的两点间的电势差，E越大，U越大，进而判断电势的高低
判断场强变化
φ－x图象的斜率k＝eq \f(Δφ,Δx)＝eq \f(U,d)＝Ex，斜率的大小表示场强的大小，正负表示场强的方向
判断场强大小
等差等势面越密，场强越大
电场
等势线(面)
重要描述
匀强电场
垂直于电场线的一簇平面
点电荷的电场
以点电荷为球心的一簇球面
等量异种点电荷的电场
连线的中垂线上电势处处为零
等量同种(正)点电荷的电场
连线上，中点的电势最低；中垂线上，中点的电势最高
v t图象
根据v t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化
φ x图象
(1)电场强度的大小等于φ x图线的斜率大小，电场强度为零处，φ x图线存在极值，其切线的斜率为零；
(2)在φ x图象中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度的方向；
(3)在φ x图象中分析电荷移动时电势能的变化，可用WAB＝qUAB，进而分析WAB的正负，然后做出判断
Ex图象
(1)反映了电场强度随位移变化的规律；(2)E＞0表示场强沿x轴正方向，E＜0表示场强沿x轴负方向；
(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定
Epx图象
(1)反映了电势能随位移变化的规律；
(2)图线的切线斜率大小等于电场力大小；
(3)进一步判断场强、动能、加速度等随位移的变化情况
相关试卷
高中物理高考 专题19 电场能的性质（原卷版）： 这是一份高中物理高考 专题19 电场能的性质（原卷版），共13页。
高中物理高考 专题17 电场能的性质（练习）（学生版）： 这是一份高中物理高考 专题17 电场能的性质（练习）（学生版），共12页。
高中物理高考 专题17 电场能的性质（练习）（教师版）： 这是一份高中物理高考 专题17 电场能的性质（练习）（教师版），共24页。
